Mitsubishi Electric PEA-M250LA User manual

OPERATION MANUAL
For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.
MANUEL D’UTILISATION
Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du
climatiseur.
ISTRUZIONI DI FUNZIONAMENTO
Leggere attentamente questi istruzioni di funzionamento prima di avviare l’unità, per un uso corretto e sicuro
della stessa.
OPERATÖRSMANUAL
Läs den här bruksanvisningen noga innan luftkonditioneringsenheten används, för säker och korrekt
användning.
MANUAL DE OPERAÇÃO
Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a
unidade de ar condicionado.
INSTRUKCJA OBSŁUGI
Przed rozpoczęciem użytkowania klimatyzatora dokładnie przeczytaj niniejszą instrukcję, w celu uzyskania
informacji na temat bezpiecznego i prawidłowego korzystania z urządzenia.
BEDIENUNGSHANDBUCH
Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme
gründlich durchlesen.
MANUAL DE INSTRUCCIONES
Lea este manual de instrucciones hasta el nal antes de poner en marcha la unidad de aire acondicionado para
garantizar un uso seguro y correcto.
BEDIENINGSHANDLEIDING
Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de
airconditioner gebruikt.
DRIFTSMANUAL
Læs venligst denne driftsmanual grundigt før airconditionanlægget betjenes af hensyn til sikker og korrekt brug.
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΕΩΣ
Για ασφάλεια και σωστή χρήση, παρακαλείστε διαβάσετε προσεχτικά αυτό το εγχειρίδιο χρήσεως πριν θέσετε σε
λειτουργία τη μονάδα κλιματισμού.
INSTRUKSJONSHEFTE
For sikker og riktig bruk, skal du lese dette instruksjonsheftet nøye før du betjener klimaanlegget.
<ORIGINAL>
Packaged Air-Conditioners
INDOOR UNIT
PEA-M200,250LA
English
Français
Italiano
Svenska
Português
Polski
Deutsch
Español
Nederlands
Dansk
Ελληνικά
Norsk
FOR USER
FÜR BENUTZER
POUR L’UTILISATEUR
PARA EL USUARIO
PER L’UTENTE
VOOR DE GEBRUIKER
FÖR ANVÄNDAREN
TIL BRUGER
PARA O UTILIZADOR
ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ
DLA UŻYTKOWNIKA
FOR BRUKEREN

2
Contents
1. Safety Precautions.................................................................2
2. Parts Names..........................................................................3
3. Operation...............................................................................7
4. Timer....................................................................................10
5. Emergency Operation for Wireless Remote-controller
(option).................................................................................10
6. Filter Preparation .................................................................10
7. Trouble Shooting .................................................................11
8. Specications.......................................................................12

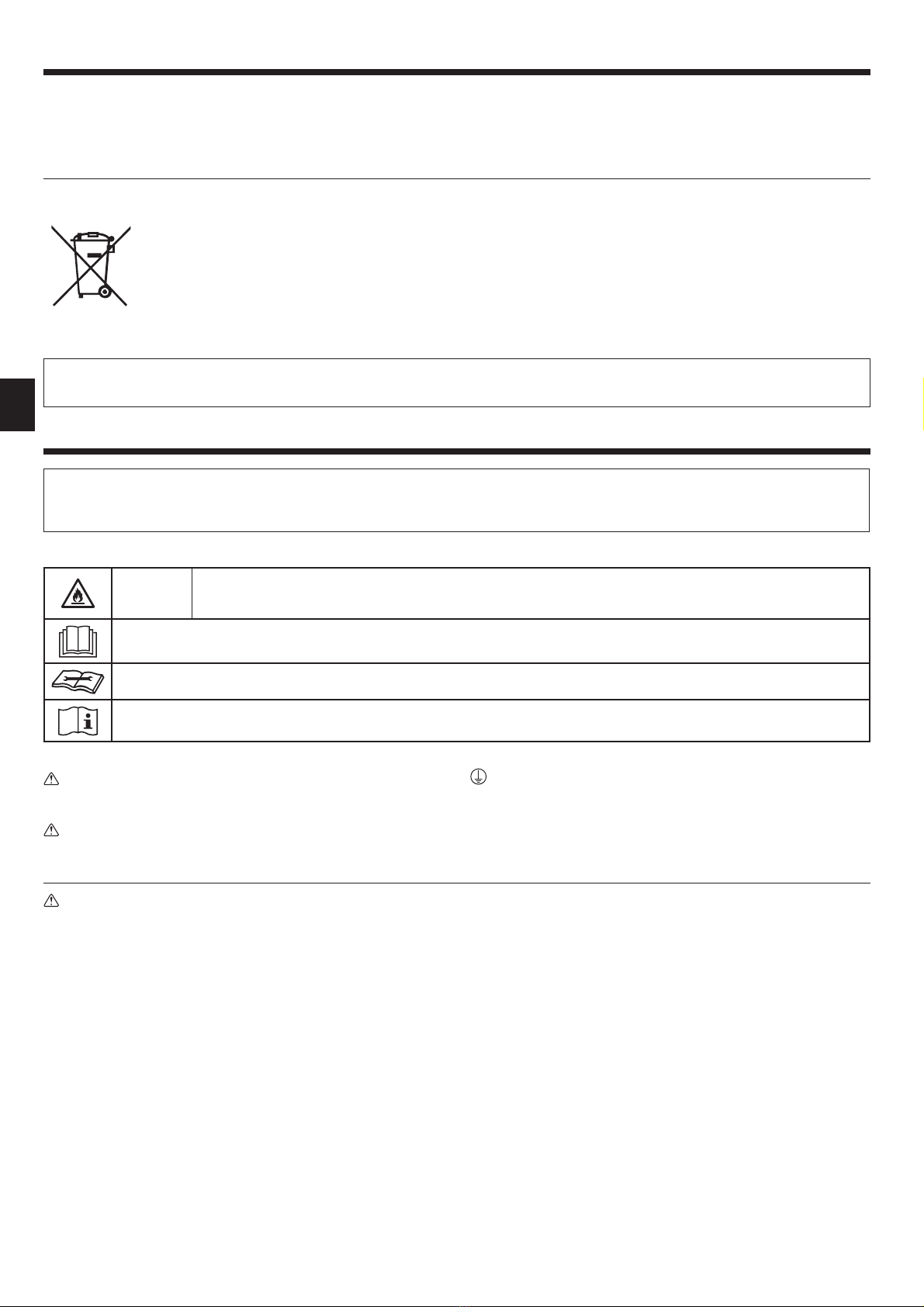

Note
Fig. 1
This symbol mark is for EU countries only.
This symbol mark is according to the directive 2012/19/EU Article 14 Information for users and Annex IX, and/or to the
directive 2006/66/EC Article 20 Information for end-users and Annex II.
Your MITSUBISHI ELECTRIC product is designed and manufactured with high quality materials and components which can be
recycled and/or reused. This symbol means that electrical and electronic equipment, batteries and accumulators, at their end-of-
life, should be disposed of separately from your household waste. If a chemical symbol is printed beneath the symbol (Fig. 1), this
chemical symbol means that the battery or accumulator contains a heavy metal at a certain concentration.
This will be indicated as follows: Hg: mercury (0.0005%), Cd: cadmium (0.002%), Pb: lead (0.004%)
In the European Union there are separate collection systems for used electrical and electronic products, batteries and accumulators.
Please, dispose of this equipment, batteries and accumulators correctly at your local community waste collection/recycling centre.
Please, help us to conserve the environment we live in!
Note:
The phrase “Wired remote controller” in this operation manual refers only to the PAR-40MAA. If you need any information for the other remote controller,
please refer to the instruction book included in this box.
1. Safety Precautions
►Beforeinstallingtheunit,makesureyoureadallthe“SafetyPrecautions”.
►The“SafetyPrecautions”provideveryimportantpointsregardingsafety.Makesureyoufollowthem.
►Please report to or take consent by the supply authority before connection to the system.
MEANINGSOFSYMBOLSONTHEUNIT
WARNING
(Riskofre)
This symbol is only for R32 refrigerant. The type of the refrigerant used is written on the nameplate on the outdoor unit.
R32refrigerantisammable.Iftherefrigerantleaks,orcomesincontactwithreorpartsthatgenerateheat,itmaycreate
harmfulgasandposeariskofre.
Read the OPERATION MANUAL carefully before operation.
Service personnel are required to carefully read the OPERATION MANUAL and INSTALLATION MANUAL before operation.
Further information is available in the OPERATION MANUAL, INSTALLATION MANUAL, and the like.
Symbols used in the text
Warning:
Describes precautions that should be observed to prevent danger
of injury or death to the user.
Caution:
Describes precautions that should be observed to prevent damage
to the unit.
Symbols used in the illustrations
: Indicates a part which must be grounded.
Warning:
• These appliances are not accessible to the general public.
• The unit must not be installed by the user. Ask the dealer or an
authorized company to install the unit. If the unit is installed
improperly,waterleakage,electricshockorremayresult.
• Do not stand on, or place any items on the unit.
• Donotsplashwaterovertheunitanddonottouchtheunitwith
wethands.Anelectricshockmayresult.
• Do not spray combustible gas close to the unit. Fire may result.
• Donotplaceagasheateroranyotheropen-ameappliance
whereitwillbeexposedtotheairdischargedfromtheunit.
Incomplete combustion may result.
• Do not remove the front panel or the fan guard from the outdoor
unitwhenitisrunning.
• When you notice exceptionally abnormal noise or vibration, stop
operation,turno󰀨thepowerswitch,andcontactyourdealer.
• Neverinsertngers,sticksetc.intotheintakesoroutlets.
• Ifyoudetectoddsmells,stopusingtheunit,turno󰀨thepower
switchandconsultyourdealer.Otherwise,abreakdown,electric
shockorremayresult.
• ThisairconditionerisNOTintendedforusebychildrenorinrm
personswithoutsupervision.
• Young children must be supervised to ensure that they do not
playwiththeairconditioner.
• Iftherefrigerationgasblowsoutorleaks,stoptheoperationof
the air conditioner, thoroughly ventilate the room, and contact
your dealer.
• When installing, relocating, or servicing the air conditioner,
useonlythespeciedrefrigerantwrittenontheoutdoorunitto
chargetherefrigerantlines.Donotmixtherefrigerantwithany
otherrefrigerant,anddonotallowairtoremaininthelines.
- If air is mixed with the refrigerant, then it may cause abnormal high
pressure in the refrigerant lines, resulting in an explosion and other
hazards.
-Theuseofanyrefrigerantotherthanthatspeciedforthe
system will cause mechanical failure, system malfunction, or
unit breakdown. In the worst case, this could lead to a serious
impediment to securing product safety.
- It may also be in violation of applicable laws.
- MITSUBISHI ELECTRIC CORPORATION cannot be held
responsible for malfunctions or accidents resulting from the use of
the wrong type of refrigerant.
• Thisindoorunitshouldbeinstalledinaroomwhichisequal
toorlargerthantheoorspacespeciedintheoutdoorunit
installation manual. Refer to the outdoor unit installation manual.

3
1. Safety Precautions
• Only use means recommended by the manufacturer to accelerate
the defrosting process or to clean.
• This indoor unit shall be stored in a room that has no
continuously-operatingignitiondevicesuchasopename,gas
appliance, or electrical heater.
• Do not pierce a hole in or burn this indoor unit or refrigerant
lines.
• Beawarethattherefrigerantmaybeodour-free.
Caution:
• Do not use any sharp object to push the buttons, as this may
damage the remote controller.
• Never block or cover the indoor or outdoor unit’s intakes or outlets.
Disposing of the unit
When you need to dispose of the unit, consult your dealer.
2. Parts Names
■Indoor Unit
PEA-M·LA
Fan steps 3 steps
Vane –
Louver –
Filter Optional parts
Filter cleaning indication –

4
2. Parts Names
■Wired Remote Controller
Controller interface
Function buttons
④ ③ ② ①
⑤
⑥
⑦ ⑧ ⑨ ⑩
The functions of the function buttons change depending on the
screen.
Refer to the button function guide that appears at the bottom of
theLCDforthefunctionstheyserveonagivenscreen.
When the system is centrally controlled, the button function guide
thatcorrespondstothelockedbuttonwillnotappear.
Main display Main menu
Cursor Page
Menu screen
⑦ ⑧ ⑨ ⑩
Function guide
⑦ ⑧ ⑨ ⑩
▌①[ON/OFF] button
Press to turn ON/OFF the indoor unit.
▌②[SELECT]button
Press to save the setting.
▌③[RETURN] button
Press to return to the previous screen.
▌④[MENU] button
Press to bring up the Main menu.
▌⑤BacklitLCD
Operation settings will appear.
Whenthebacklightiso󰀨,pressinganybuttonturnsthebacklighton
and it will stay lit for a certain period of time depending on the screen.
Whenthebacklightiso󰀨,pressinganybuttonturnsthebacklighton
and does not perform its function. (except for the [ON/OFF] button)
▌⑥ON/OFF lamp
This lamp lights up in green while the unit is in operation. It blinks while
the remote controller is starting up or when there is an error.
▌⑦Function button [F1]
Main display: Press to change the operation mode.
Main menu: Press to move the cursor down.
▌⑧Function button [F2]
Main display: Press to decrease temperature.
Main menu: Press to move the cursor up.
▌⑨Function button [F3]
Main display: Press to increase temperature.
Main menu: Press to go to the previous page.
▌⑩Function button [F4]
Main display: Press to change the fan speed.
Main menu: Press to go to the next page.
⑦ ⑧ ⑨ ⑩

5
2. Parts Names
Display
Themaindisplaycanbedisplayedintwodi󰀨erentmodes:“Full”and“Basic”.Thefactorysettingis“Full”.Toswitchtothe“Basic”mode,changethe
setting on the Main display setting. (Refer to operation manual included with remote controller.)
<Full mode>
* All icons are displayed for explanation.
<Basic mode>
②
①
⑤
⑥
⑦⑧
⑨⑩
⑪
③
⑲
④
㉒
⑳
㉔
㉓
㉑
⑫⑬⑭⑮⑯ ⑰ ⑱ ②
④
③
①
⑤
㉔
㉓
▌①Operation mode
Indoor unit operation mode appears here.
▌②Preset temperature
Preset temperature appears here.
▌③Clock (See the Installation Manual.)
Current time appears here.
▌④Fan speed
Fan speed setting appears here.
▌⑤Buttonfunctionguide
Functions of the corresponding buttons appear here.
▌⑥
Appears when the ON/OFF operation is centrally controlled.
▌⑦
Appears when the operation mode is centrally controlled.
▌⑧
Appears when the preset temperature is centrally controlled.
▌⑨
Appearswhenthelterresetfunctioniscentrallycontrolled.
▌⑩
Indicateswhenlterneedsmaintenance.
▌⑪Room temperature (See the Installation Manual.)
Current room temperature appears here.
▌⑫
Appears when the buttons are locked.
▌⑬
AppearswhentheOn/O󰀨timer,Nightsetback,orAuto-o󰀨timer
function is enabled.
appears when the timer is disabled by the centralized control
system.
Most settings (except ON/OFF, mode, fan speed, temperature) can be made from the Menu screen.
(Refer to operation manual included with remote controller.)
▌⑭
Appears when the Weekly timer is enabled.
▌⑮
Appears while the units are operated in the energy-save mode. (Will
not appear on some models of indoor units)
▌⑯
Appears while the outdoor units are operated in the silent mode.
▌⑰
Appears when the built-in thermistor on the remote controller is
activated to monitor the room temperature ( ⑪).
appears when the thermistor on the indoor unit is activated to
monitor the room temperature.
▌⑱
Indicates the vane setting.
▌⑲
Indicates the louver setting.
▌⑳
Indicates the ventilation setting.
▌㉑
Appears when the preset temperature range is restricted.
▌㉒
Appearswhenanenergy-savingoperationisperformedusinga“3D
i-Seesensor”function.
▌㉓Centrally controlled
Appears for a certain period of time when a centrally-controlled item is
operated.
▌㉔Error display
An error code appears during the error.
* When an error code is displayed on the main display, an error is
occurring but the indoor unit can keep its operation. Check the error
code, and consult your dealer.

6
2. Parts Names
■Wireless Remote-Controller (option)
CLOCK
CHECK
RESET
SET
TEST RUN
MODE
FAN
VANE
LOUVER
min
h
AUTO START
AUTO STOP
ON/OFF
TEMP
NOT AVAILABLE
MODEL SELECT
TEST RUN CHECK
ON/OFF button
Pushing button starts operation.
Pushing again stops operation.
MODESELECTbutton
This button is used to change
between auto, cooling, heating
and drying operation modes.
SET TEMPERATURE button
SET TEMPERATURE button
sets and any desired room
temperature.
AUTO STOP/AUTO START button
Used for selecting timed starting
or stopping.
h button
Used for setting the current time.
VANECONTROLbutton
Usedtochangetheairow
direction.
FAN SPEED button
This button is used to set fan
speed to low, medium or high.
CHECKbutton
TEST RUN button
min button
Used for setting the current time.
LOUVERbutton
Usedforadjustingtheairow
direction.
■When using the wireless remote controller, point it towards the receiver on the indoor unit.
■If the remote controller is operated within approximately two minutes after power is
supplied to the indoor unit, the indoor unit may beep twice as the unit is performing the
initial automatic check.
■Theindoorunitbeepstoconrmthatthesignaltransmittedfromtheremotecontrollerhas
been received. Signals can be received up to approximately 7 meters in a direct line from
the indoor unit in an area 45° to the left and right of the unit. However, illumination such
asuorescentlightsandstronglightcana󰀨ecttheabilityoftheindoorunittoreceive
signals.
■Iftheoperationlampnearthereceiverontheindoorunitisashing,theunitneedstobe
inspected. Consult your dealer for service.
■Handletheremotecontrollercarefully!Donotdroptheremotecontrollerorsubjectitto
strong shocks. In addition, do not get the remote controller wet or leave it in a location
with high humidity.
■To avoid misplacing the remote controller, install the holder included with the remote
controller on a wall and be sure to always place the remote controller in the holder after
use.
■Outdoor unit
Batteryinstallation/replacement
1. Remove the top cover, insert two AAA batteries,
and then install the top cover.
①
②
③
Top cover Two AAA batteries
Insert the negative
(–) end of each
batteryrst.Installthe
batteries in the correct
directions (+, –)!
2. Press the Reset button.
Press the Reset
button with an object
that has a narrow end.
Power
Refrigerant pipes
Indoor-outdoor
connection wire
Earth

7
3. Operation
■Abouttheoperationmethod,refertotheoperationmanualthatcomeswitheachremotecontroller.
3.1. Turning ON/OFF
3.1.1. Forwiredremotecontroller
[ON] [OFF]
Press the [ON/OFF] button.
The ON/OFF lamp will light up in green,
and the operation will start.
Press the [ON/OFF] button again.
TheON/OFFlampwillcomeo󰀨,and
the operation will stop.
■Operation status memory ■Settable preset temperature range
Remote controller setting Operation mode Preset temperature range
Operation mode Operationmodebeforethepowerwasturnedo󰀨 Cool/Dry 19 – 30 °C
Preset temperature Presettemperaturebeforethepowerwasturnedo󰀨 Heat 17 – 28 °C
Fan speed Fanspeedbeforethepowerwasturnedo󰀨 Auto 19 – 28 °C
Fan/Ventilation Not settable
3.1.2. Forwirelessremotecontroller
[ON]
■Press the ON/OFF button ①.
Note:
● Whentheunitisrestarted,initialsettingsareasfollows.
Remote Controller settings
Mode Last operation mode
Temperature setting Last set temperature
Fan speed Last set fan speed
Airowup/down Mode
COOLorDRY Horizontal outlet
HEAT Last setting
FAN Horizontal outlet
[OFF]
■Press the ON/OFF button ①again.
Note:
EvenifyoupresstheON/OFFbuttonimmediatelyaftershuttingdowntheoperationisprogress,theairconditionerwillnotstartforaboutthreeminutes.
This is to prevent the internal components from being damaged.
AAA
AAA
CLOCK
CHECK
RESET SET
TEST RUN
MODE
FAN
VANE
LOUVER
min
h
AUTO START
AUTO STOP
ON/OFF
TEMP
①
②
③
④
2 3
4
(option)
3.2. Mode select
3.2.1. Forwiredremotecontroller
Each pressing of the [F1] button cycles
through the following operation modes.
Select the desired operation mode.
• Operation modes that are not available
to the connected indoor unit models will
not appear on the display.
What the blinking mode icon means
The mode icon will blink when other indoor units in the same refrigerant
system (connected to the same outdoor unit) are already operated in a
di󰀨erentmode.Inthiscase,therestoftheunitinthesamegroupcan
only be operated in the same mode.
3.2.2. Forwirelessremotecontroller
■Press the operation mode ( ) button ②and select the
operation mode 2.
Cooling mode
 Dryingmode
Fan mode
Heating mode
Automatic (cooling/heating) mode
Ventilation mode
Only indicated on the following condition
Wired remote controller used
LOSSNAY connected
Cool Dry
Heat
Fan
Auto
►

8
3. Operation
Information for multi system air conditioner (Outdoor
unit: MXZ series)
►Multisystemairconditioner(Outdoorunit:MXZseries)can
connecttwoormoreindoorunitswithoneoutdoorunit.
Accordingtothecapacity,twoormoreunitscanoperate
simultaneously.
• When you try to operate two or more indoor units with one outdoor
unit simultaneously, one for the cooling and the other for heating, the
operation mode of the indoor unit that operates earlier is selected.
The other indoor units that will start the operation later cannot operate,
indicatinganoperationstateinashing.
In this case, please set all the indoor units to the same operation mode.
• There might be a case that the indoor unit, which is operating in
(AUTO)mode.Cannotchangeovertotheoperatingmode(COOL↔
HEAT) and becomes a state of standby.
• When indoor unit starts the operation while the defrosting of outdoor
unit is being done, it takes a few minutes (max. about 15 minutes) to
blow out the warm air.
• In the heating operation, though indoor unit that does not operate may
getwarmorthesoundofrefrigerantowingmaybeheard,theyarenot
malfunction.Thereasonisthattherefrigerantcontinuouslyowsintoit.
Automatic operation
■According to a set temperature, cooling operation starts if the room
temperature is too hot and heating operation starts if the room
temperature is too cold.
■Duringautomaticoperation,iftheroomtemperaturechangesand
remains 2 °C or more above the set temperature for 15 minutes, the
air conditioner switches to cooling mode. In the same way, if the room
temperature remains 2 °C or more below the set temperature for 15
minutes, the air conditioner switches to heating mode.
Cooling mode 15 minutes (switches
from heating to cooling)
Set temperature +2°C
Set temperature
Set temperature -2°C
15 minutes (switches
from cooling to heating )
■Because the room temperature is automatically adjusted in order to
maintainaxede󰀨ectivetemperature,coolingoperationisperformed
a few degrees warmer and heating operation is performed a few
degrees cooler than the set room temperature once the temperature is
reached (automatic energy-saving operation).
3.3. Temperature setting
3.3.1. Forwiredremotecontroller
<Cool,Dry,Heat,andAuto>
Press the [F2] button to decrease the preset temperature, and press the
[F3] button to increase.
• Refer to the table on page 7 for the settable temperature range for
di󰀨erentoperationmodes.
• Preset temperature range cannot be set for Fan/Ventilation operation.
• Preset temperature will be displayed either in Centigrade in 0.5- or
1-degree increments, or in Fahrenheit, depending on the indoor unit
model and the display mode setting on the remote controller.
3.3.2. Forwirelessremotecontroller
►To decrease the room temperature:
Press button ③to set the desired temperature.
The selected temperature is displayed 3.
• Each time you press the button, the temperature value decreases by 1 °C.
►To increase the room temperature:
Press button ③to set the desired temperature.
The selected temperature is displayed 3.
• Each time you press the button, the temperature value increases by 1 °C.
• Available temperature ranges are as follows:
 Cooling/Drying: 19-30°C
Heating: 17 - 28 °C
Automatic: 19 - 28 °C
• Thedisplayasheseither8°Cor39°Ctoinformyouiftheroom
temperature is lower or higher than the displayed temperature.
3.4. Fan speed setting
3.4.1. Forwiredremotecontroller
Press the [F4] button to go through the fan speeds in the following order.
Auto
3.4.2. Forwirelessremotecontroller
■Press ④button to select a desired fan speed.
• Each time you press the button, available options change with the
display 4on the remote controller, as shown below.
Fan speed Remote controller display
Low Medium High Auto
3-stage
Notes:
● Inthefollowingcases,theactualfanspeedgeneratedbytheunit
willdi󰀨erfromthespeedshowntheremotecontrollerdisplay.
1. Whilethedisplayisin“STANDBY”or“DEFROST”states.
2. Whenthetemperatureoftheheatexchangerislowinthe
heating mode.
(e.g. immediately after heating operation starts)
3. InHEATmode,whenroomtemperatureishigherthanthe
temperature setting.
4. When the unit is in DRY mode.
Room temperature
(Refer to the Installation Manual.)
Operation mode
(
)()
()

9
3. Operation
3.5. Ventilation(Forwiredremotecontroller)
3.5.1. Navigating through the Main menu
<AccessingtheMainmenu>
Press the [MENU] button.
The Main menu will appear.
<Itemselection>
Press [F2] to move the cursor left.
Press [F3] to move the cursor right.
3.5.2. Vane·Vent.(Lossnay)
<Accessingthemenu>
Select“Operation”fromtheMainmenu,
and press the [SELECT] button.
Select "Vane·Louver·Vent. (Lossnay)"
from the Operation menu, and press
the [SELECT] button.
<Ventilationsetting>
Each pressing of the [F3] button
cycles through the following ventilation
settings.
* Settable only when LOSSNAY
unit is connected.
• The fan on some models of
indoor units may be interlocked
with certain models of ventilation
units.
<ReturningtotheOperationmenu>
Press the [RETURN] button to go back
to the Operation menu.
3.6. Ventilation(Forwirelessremotecontroller)
● Theventilatorwillautomaticallyoperatewhentheindoorunitturnson.
● Noindicationonthewirelessremotecontroller.
Cursor
O󰀨 Low High
O󰀨 Low High

10
4. Timer
■ Timerfunctionsaredi󰀨erentbyeachremotecontroller.
■For details on how to operate the remote controller, refer to the appropriate operation manual included with each remote controller.
4.1. Forwirelessremotecontroller
AAA
AAA
CLOCK
CHECK
RESET SET
TEST RUN
MODE
FAN
VANE
LOUVER
min
h
AUTO START
AUTO STOP
ON/OFF
TEMP
①③
②
Ⓓ
Ⓐ
Ⓒ
Ⓑ
1) Set the current time
①Press the CLOCK button using a thin stick and blink the time Ⓐ.
②Press the
h
and
min
button to set the current time.
③Press the CLOCK button using a thin stick.
2)Setthetimetostarttheunitasfollows
①Press the
AUTO START
button.
• Time can be set while the following symbol is blinking.
On time: ⒷSTART is blinking.
• The start times is displayed at Ⓐ.
②Use the
h
and
min
buttons to set the desired time.
③To cancel the ON timer, press the
AUTO START
button.
3)Setthetimetostoptheunitasfollows
①Press the
AUTO STOP
button.
• Time can be set while the following symbol is blinking.
O󰀨time:ⒸSTOP is blinking.
• The stop times is displayed at Ⓓ.
②Use the
h
and
min
buttons to set the desired time.
③To cancel the OFF timer, press the
AUTO STOP
button.
4) Changing the set times
Press the
AUTO START
or
AUTO STOP
to cancel the timer and repeat from 2) or 3).
5. Emergency Operation for Wireless Remote-controller (option)
ON/OFF
HEAT COOL
②
①
①ON/OFF lamp (lit when unit is operating; unlit when unit is not
operating)
②Emergency operation
In cases where the remote control unit does not operate properly, use
either the COOL or HEAT button on the wireless remote control
signalreceivertotoggletheunitonoro󰀨.Oncooleronlyunits,
pushing the HEATbuttontogglesthefanonando󰀨.
Pressing the COOL or HEAT button selects the following settings.
Operation mode COOL HEAT
Preset temperature 24 °C/75 °F 24 °C/75 °F
Fan speed High High
6. Filter Preparation
• Installanoptionallteroralocallyprocuredlterattheairinlet.
Forthelterinstallationormaintenanceprocedures,seetheusage
instructionsforthelter.

11
7. Trouble Shooting
Having trouble? Here is the solution. (Unit is operating normally.)
Air conditioner does not heat or cool well. ■ Cleanthelter.(Airowisreducedwhenthelterisdirtyorclogged.)
■Check the temperature adjustment and adjust the set temperature.
■Make sure that there is plenty of space around the outdoor unit. Is the
indoor unit air intake or outlet blocked?
■Has a door or window been left open?
When heating operation starts, warm air does not blow from the indoor
unit soon.
■ Warmairdoesnotblowuntiltheindoorunithassu󰀩cientlywarmedup.
Duringheatingmode,theairconditionerstopsbeforethesetroom
temperature is reached.
■When the outdoor temperature is low and the humidity is high,
frost may form on the outdoor unit. If this occurs, the outdoor unit
performs a defrosting operation. Normal operation should begin after
approximately 10 minutes.
Airowdirectionchangesduringoperationorairowdirectioncannotbe
set.
■ Duringheatingmode,thevanesautomaticallymovetothehorizontal
airowdirectionwhentheairowtemperatureisloworduring
defrosting mode.
Whentheairowdirectionischanged,thevanesalwaysmoveupand
downpastthesetpositionbeforenallystoppingattheposition.
■ Whentheairowdirectionischanged,thevanesmovetotheset
position after detecting the base position.
Aowingwatersoundoroccasionalhissingsoundisheard. ■ Thesesoundscanbeheardwhenrefrigerantisowingintheair
conditionerorwhentherefrigerantowischanging.
A cracking or creaking sound is heard. ■These sounds can be heard when parts rub against each due to
expansion and contraction from temperature changes.
The room has an unpleasant odor. ■The indoor unit draws in air that contains gases produced from the
walls, carpeting, and furniture as well as odors trapped in clothing, and
then blows this air back into the room.
A white mist or vapor is emitted from the indoor unit. ■If the indoor temperature and the humidity are high, this condition may
occur when operation starts.
■ Duringdefrostingmode,coolairowmayblowdownandappearlikea
mist.
Water or vapor is emitted from the outdoor unit. ■ Duringcoolingmode,watermayformanddripfromthecoolpipesand
joints.
■ Duringheatingmode,watermayformanddripfromtheheat
exchanger.
■ Duringdefrostingmode,waterontheheatexchangerevaporatesand
water vapor may be emitted.
“”appearsintheremotecontrollerdisplay. ■ Duringcentralcontrol,“ ”appearsintheremotecontrollerdisplay
and air conditioner operation cannot be started or stopped using the
remote controller.
When restarting the air conditioner soon after stopping it, it does not
operate even though the ON/OFF button is pressed.
■Wait approximately three minutes.
■(Operation has stopped to protect the air conditioner.)
Air conditioner operates without the ON/OFF button being pressed. ■Is the on timer set?
Press the ON/OFF button to stop operation.
■Is the air conditioner connected to a central remote controller?
Consult the concerned people who control the air conditioner.
■ Does“ ”appearintheremotecontrollerdisplay?
Consult the concerned people who control the air conditioner.
■Has the auto recovery feature from power failures been set?
Press the ON/OFF button to stop operation.
Air conditioner stops without the ON/OFF button being pressed. ■ Istheo󰀨timerset?
Press the ON/OFF button to restart operation.
■Is the air conditioner connected to a central remote controller?
Consult the concerned people who control the air conditioner.
■ Does“ ”appearintheremotecontrollerdisplay?
Consult the concerned people who control the air conditioner.
Remote controller timer operation cannot be set. ■Are timer settings invalid?
If the timer can be set, or appears in the remote controller
display.
“PLEASEWAIT”appearsintheremotecontrollerdisplay. ■The initial settings are being performed. Wait approximately 3 minutes.
An error code appears in the remote controller display. ■The protection devices have operated to protect the air conditioner.
■ Donotattempttorepairthisequipmentbyyourself.
Turno󰀨thepowerswitchimmediatelyandconsultyourdealer.Be
sure to provide the dealer with the model name and information that
appeared in the remote controller display.
Drainingwaterormotorrotationsoundisheard. ■When cooling operation stops, the drain pump operates and then
stops. Wait approximately 3 minutes.
The vanes do not move or the indoor unit does not respond to input from
the wireless remote controller.
■The junction wire connectors of the vane motor and signal receiver may
not be connected correctly. Have an installer check the connections.
(The colors of the male and female sections of the junction wire
connectors must match.)

12
7. Trouble Shooting
Having trouble? Here is the solution. (Unit is operating normally.)
Noiseislouderthanspecications. ■ Theindooroperationsoundlevelisa󰀨ectedbytheacousticsofthe
particular room as shown in the following table and will be higher than
thenoisespecication,whichwasmeasuredinanecho-freeroom.
High sound-
absorbing
rooms
Normal rooms
Low sound-
absorbing
rooms
Location
examples
Broadcasting
studio, music
room, etc.
Reception
room, hotel
lobby, etc.
O󰀩ce,hotel
room
Noise levels 3 to 7 dB 6 to 10 dB 9 to 13 dB
Nothing appears in the wireless remote controller display, the display
is faint, or signals are not received by the indoor unit unless the remote
controller is close.
■The batteries are low.
Replace the batteries and press the Reset button.
■If nothing appears even after the batteries are replaced, make sure that
the batteries are installed in the correct directions (+, –).
The operation lamp near the receiver for the wireless remote controller
ontheindoorunitisashing.
■The self diagnosis function has operated to protect the air conditioner.
■ Donotattempttorepairthisequipmentbyyourself.
Turno󰀨thepowerswitchimmediatelyandconsultyourdealer.Besure
to provide the dealer with the model name.
The wireless remote controller does not operate (the indoor unit beeps 4
times).
■Switch the auto mode setting to the AUTO (single set point) mode or
AUTO (dual set point) mode. For details, refer to the included Notice (A5
sheet) or the Installation Manual.
8. Specications
Item Model PEA-M200LA PEA-M250LA
Power source 220-240 V 50 Hz
Dimension Height/Width/Depth mm 470/1370/1120
Net weight kg 87
Fan Airowrate(Low-Middle-High) m3/min 42/51/60 50/61/72
External static pressure Pa 60/75/100/150/200
Sound pressure level (Low-Mid-High) dB(A) 35/40/43 38/43/47
Notes:
1. TheairowrateismeasuredaccordingtotheJISstandard.
2. The external static pressure is set to 75 Pa at factory shipment.
3. Theairowratewilldi󰀨erfromthespecicationvaluewhentheexternalstaticpressureissetto150or200Pa.SeetheDATABOOKfor
details.
4. Specicationssubjecttochangewithoutnotice.

13
Inhaltsverzeichnis
Warnung:
• DieseGerätesindnichtfürdieÖ󰀨entlichkeitzugänglich.
• DieAnlagesolltenichtvomBenutzereingebautwerden.Bitten
SieIhrenHändlerodereineVertragswerkstatt,dieAnlage
einzubauen.WenndieAnlageunsachgemäßeingebautwurde,
kannWasserauslaufen,könnenStromschlägeerfolgen,oderes
kannFeuerausbrechen.
• NichtaufdieAnlagestellenoderGegenständedaraufablegen.
• Kein Wasser über die Anlage spritzen und die Anlage auch nicht
mitnassenHändenberühren.DieskannzuStromschlägen
führen.
• KeinbrennbaresGasinderNähederAnlageversprühen.Es
kannFeuerausbrechen.
• KeineGasheizungodersonstigeGerätemito󰀨enenFlammenin
Bereichenabstellen,andenenLuftausderAnlageausströmt.
UnvollständigeVerbrennungkanndieFolgesein.
• WenndieAnlageläuft,nichtdieFrontplatteoderden
GebläseschutzvonderAußenanlageabnehmen.
• Wenn das Geräusch oder die Vibrationen anders als normal oder
besondersstarksind,denBetriebeinstellen,denHauptschalter
ausschalten,unddasVerkaufsgeschäftumHilfebitten.
• NiemalsdieFinger,Stöckeetc.indeAnsaug-oder
Austrittsö󰀨nungenstekken.
• WennSiemerkwürdigeGerüchefeststellen,solltenSiedie
Anlagenichtmehrbenutzen,denStromabschaltenundsich
anIhrenKundendienstwenden,dasonstschwereDefektean
derAnlage,einStromschlagodereinBrandverursachtwerden
können.
• Diese Klimaanlage darf NICHT von Kindern oder unsicheren
PersonenohneAufsichtbenutztwerden.
• KleineKindermüssenbeaufsichtigtwerden,umsicherzustellen,
daßsienichtanderKlimaanlageherumspielen.
• WenngasförmigesoderüssigesKühlmittelentweicht,die
Klimaanlageabstellen,denRaumausreichendlüftenunddas
Verkaufsgeschäftbenachrichtigen.
DiesesKennzeichnungssymbolgiltnurfürEU-Länder.
DiesesSymbolentsprichtderRichtlinie2012/19/EUArtikel14InformationenfürNutzerundAnhangIXund/oderder
Richtlinie2006/66/EGArtikel20InformationenfürEndnutzerundAnhangII.
Ihr MITSUBISHI ELECTRIC-Produkt wurde unter Einsatz von qualitativ hochwertigen Materialien und Komponenten konstruiert
und gefertigt, die für Recycling und/oder Wiederverwendung geeignet sind. Dieses Symbol bedeutet, dass elektrische und
elektronische Geräte sowie Batterien und Akkus am Ende ihrer Nutzungsdauer von Hausmüll getrennt zu entsorgen sind. Wenn
ein chemisches Symbol unterhalb des Symbols (Fig.1), bedeutet dies, dass die Batterie bzw. der Akku ein Schwermetall in einer
bestimmten Konzentration enthält.
Dies wird wie folgt angegeben: Hg: Quecksilber (0,0005 %), Cd: Cadmium (0,002 %), Pb: Blei (0,004 %)
In der Europäischen Union gibt es unterschiedliche Sammelsysteme für gebrauchte Elektrik- und Elektronikgeräte einerseits sowie
Batterien und Akkus andererseits.
Bitte entsorgen Sie dieses Gerät, Batterien und Akkus vorschriftsmäßig bei Ihrer kommunalen Sammelstelle oder im örtlichen
Recycling-Zentrum. Bitte helfen Sie uns, die Umwelt zu erhalten, in der wir leben!
Hinweis:
DerTeil„VerdrahteteFernbedienung“indiesemBedienungshandbuchbeziehtsichausschließlichaufdiePAR-40MAA.WennSieInformationenzuranderen
Fernbedienungbenötigen,sehenSieimAnleitungsbuchindieserBoxnach.
Hinweis
Fig.1
1. Sicherheitsvorkehrungen......................................................13
2. Bezeichnungen der Teile ......................................................14
3. Bedienung ............................................................................18
4. Timer.....................................................................................21
5. Notbetrieb bei schnurloser Fernbedienung (Option) ............21
6. Filtervorbereitung..................................................................21
7. Fehlerbehebung ...................................................................22
8. Technische Daten .................................................................23
1.Sicherheitsvorkehrungen
►VordemEinbauderAnlagevergewissern,daßSiealleInformationenüber“Sicherheitsvorkehrungen”gelesenhaben.
►Die“Sicherheitsvorkehrungen”enthaltensehrwichtigeSicherheitsgesichtspunkte.Siesolltensieunbedingtbefolgen.
►
VorAnschlußandasSystemMitteilunganStromversorgungsunternehmenmachenoderdessenGenehmigungeinholen.
BEDEUTUNGDERANDEREINHEITVERWENDETENSYMBOLE
WARNUNG
(Brandgefahr)
Dieses Symbol gilt nur für R32 Kühlmittel. Der verwendete Kühlmitteltyp ist auf dem Typenschild an der Außeneinheit angegeben.
R32 Kühlmittel ist entzündlich. Wenn Kühlmittel ausläuft oder in Kontakt mit Feuer oder Teilen kommt, die Hitze erzeugen, kann
dies die Bildung von gesundheitsschädlichen Gasen und Brandgefahr zur Folge haben.
Das BEDIENUNGSHANDBUCH vor dem Betrieb aufmerksam lesen.
Das Wartungspersonal ist gehalten, das BEDIENUNGSHANDBUCH und das INSTALLATIONSHANDBUCH vor dem Betrieb aufmerksam
zu lesen.
Weitere Informationen sind im BEDIENUNGSHANDBUCH, INSTALLATIONSHANDBUCH und weiterer Dokumentation enthalten.
ImTextverwendeteSymbole
Warnung:
BeschreibtVorkehrungen,diebeachtetwerdensollten,umdenBenutzer
vorderGefahrvonVerletzungenodertödlicherUnfällezubewahren.
Vorsicht:
BeschreibtVorkehrungen,diebeachtetwerdensollten,damitander
AnlagekeineSchädenentstehen.
In den Abbildungen verwendete Symbole
: Verweist auf einen Teil der Anlage, der geerdet werden muß.

14
2.BezeichnungenderTeile
Vorsicht:
• ZumDrückenderTastenkeinescharfenGegenständebenutzen,
dadadurchdieFernbedienungbeschädigtwerdenkann.
• DieAnsaug-oderAustrittsö󰀨nungenwederderInnen-nochder
Außenanlageblockierenoderabdecken.
Die Anlage entsorgen
Zum Entsorgen des Gerätes wenden Sie sich an Ihren Kundendienst.
• BeiInstallation,StandortwechseloderWartungderKlimaanlage
ausschließlichdasanderAußeneinheitangegebeneKühlmittel
zumFüllenderKühlmittelleitungenverwenden.DasKühlmittel
nichtmitanderemKühlmittelmischenundsicherstellen,dass
keineLuftindenLeitungenverbleibt.
- Wenn sich Luft mit dem Kühlmittel vermischt, kann dies zu
anomal hohem Druck in den Kühlmittelleitungen und folglich
Explosionsgefahr oder anderen Gefährdungen führen.
- Bei Verwendung eines anderen als dem für das System
angegebenen Kühlmittel sind mechanische Störungen sowie
Funktionsstörungen oder Ausfälle des Systems die Folge. Im
schlimmsten Fall kann dies die Sicherheit des Produkts ernsthaft
beeinträchtigen.
- Zudem kann dies gegen geltendes Recht verstoßen.
- Die MITSUBISHI ELECTRIC CORPORATION übernimmt keine
Haftung bei Fehlfunktionen oder Unfällen, die aufgrund der
Verwendung eines falschen Kühlmitteltyps aufgetreten sind.
• DieInneneinheitmussineinemRauminstalliertwerden,
der mindestens der im Installationshandbuch für die
AußeneinheitangegebenenStellächeentspricht.Siehedas
InstallationshandbuchfürdieAußeneinheit.
• StetsnurvomHerstellerempfohleneMittelverwenden,um
denAbtauprozesszubeschleunigenoderdieReinigung
durchzuführen.
• DieseInneneinheitmussineinemRauminstalliertwerden,in
demsichkeinekontinuierlicharbeitendenZündvorrichtungenwie
o󰀨eneFlammen,GasgeräteoderelektrischeHeizungenbenden.
• AufkeinenFallLöcherindieseInneneinheitoderdie
Kühlmittelleitungenstechenoderbrennen.
• Bittebeachten,dassdasKühlmittelgeruchlosseinkann.
1.Sicherheitsvorkehrungen
■ Inneneinheit
PEA-M·LA
Lüfterstufen 3 Stufen
Klappe –
Luftklappe –
Filter Optionale Teile
Reinigungsempfehlung für Filter –

15
▌①[EIN/AUS]Knopf
Drücken, um die Anlage EIN/AUS zu schalten.
▌②[AUSWAHL]Knopf
Drücken, um die Einstellung zu speichern.
▌③[ZURÜCK]Knopf
Drücken, um zur vorhergehenden Anzeige zu wechseln.
▌④[MENÜ]Knopf
Drücken, um das Hauptmenü anzuzeigen.
▌⑤HintergrundbeleuchtetesLCD
Betriebseinstellung wird angezeigt.
Wenn die Hintergrundbeleuchtung aus ist, wird sie durch Drücken
eines Knopfes wieder eingeschaltet und bleibt je nach Anzeige für
einen bestimmten Zeitraum eingeschaltet.
Wenn die Hintergrundbeleuchtung aus ist, wird sie durch Drücken
eines Knopfes aktiviert ohne die Funktion des entsprechenden
Knopfes zu aktivieren. (außer beim [EIN/AUS] Knopf)
▌⑥EIN/AUS-Lampe
Diese Lampe leuchtet grün, wenn die Anlage eingeschaltet ist. Sie
blinkt, wenn die Fernsteuerung startet oder wenn ein Fehler vorliegt.
▌⑦Funktionsknopf[F1]
Hauptanzeige: Drücken, um die Funktion zu wechseln Betriebsart.
Hauptmenü: Drücken, um den Cursor nach unten zu bewegen.
▌⑧Funktionsknopf[F2]
Hauptanzeige: Drücken, um die Temperatur zu senken.
Hauptmenü: Drücken, um den Cursor nach oben zu bewegen.
▌⑨Funktionsknopf[F3]
Hauptanzeige: Drücken, um die Temperatur zu erhöhen.
Hauptmenü: Drücken, um zur vorhergehenden Seite zu wechseln.
▌⑩Funktionsknopf[F4]
Hauptanzeige: Drücken, um die Lüftergeschwindigkeit zu wechseln.
Hauptmenü: Drücken, um zur nächsten Seite zu wechseln.
2.BezeichnungenderTeile
■ Kabelfernbedienung
Steuerungseinheit
DieFunktionenderFunktionsknöpfeändernsichjenachAnzeige.
DetailsndenSieinderFunktionshilfefürKnöpfe,welchefür
dieFunktionderaktuellenAnzeigeamunterenTeildesLCD
erscheint.
WenndasSystemzentralgesteuertwird,wirddieFunktionshilfe
derentsprechendengesperrtenKnöpfenichtangezeigt.
Hauptanzeige Hauptmenü
⑦ ⑧ ⑨ ⑩
Cursor Page
⑦ ⑧ ⑨ ⑩
Menübildschirm
⑦ ⑧ ⑨ ⑩
Funktionsknöpfe
④ ③ ② ①
⑤
⑥
⑦ ⑧ ⑨ ⑩
Funktionshilfe

16
2.BezeichnungenderTeile
Anzeige
Die Hauptanzeige kann auf zwei verschiedene Arten angezeigt werden „Komplett“ und „Einfach.“ Werkseinstellung ist „Komplett“ Um die Anzeige
auf „Einfach“ umzustellen, muss die Einstellung im Hauptdisplay geändert werden. (Wenden Sie sich an die mit der Fernbedienung mitgelieferte
Bedienungsanleitung.)
<Komplett Modus>
* Alle Symbole werden als Erklärung angezeigt.
<Einfach Modus>
②
①
⑤
⑥
⑦⑧
⑨⑩
⑪
③
⑲
④
㉒
⑳
㉔
㉓
㉑
⑫⑬⑭⑮⑯ ⑰ ⑱ ②
④
③
①
⑤
㉔
㉓
▌①Betriebsart
Hier erscheint die Betriebsart der Innenanlage.
▌②Voreingestellte Temperatur
Hier erscheint die voreingestellte Temperatur.
▌③Uhr(SieheInstallationsanleitung.)
Hier erscheint die aktuelle Zeit.
▌④Lüftergeschwindigkeit
Hier erscheint die Einstellung der Lüftergeschwindigkeit
▌⑤FunktionshilfederKnöpfe
Hier erscheinen die Funktionen der entsprechenden Knöpfe.
▌⑥
Erscheint, wenn die „EIN/AUS“ Bedienung zentralgesteuert wird.
▌⑦
Erscheint, wenn die Betriebsart zentralgesteuert wird.
▌⑧
Erscheint, wenn die voreingestellte Temperatur zentralgesteuert wird.
▌⑨
Erscheint, wenn die Rückstellung des Filters zentralgesteuert wird.
▌⑩
Zeigt an, wenn die Filter gewartet werden müssen.
▌⑪Raumtemperatur(SieheInstallationsanleitung.)
Hier erscheint die aktuelle Raumtemperatur.
▌⑫
Erscheint, wenn die Knöpfe gesperrt sind.
▌⑬
Wird angezeigt, wenn der „Ein/Aus-Timer“, die „Nachtabsenkung“ oder
die Funktion „Ausschalt-Timer“ aktiviert ist.
wird angezeigt, wenn der Timer durch das zentrale
Steuerungssystem deaktiviert wird.
▌⑭
Erscheint, wenn die Wochenzeituhr aktiviert ist.
▌⑮
Erscheint, wenn die Anlagen im Energiesparmodus betrieben werden.
(Wird bei einigen Modellen von Innengeräten nicht angezeigt)
▌⑯
Erscheint, wenn die Außenanlagen im Flüstermodus betrieben werden.
▌⑰
Erscheint, wenn der eingebaute Thermistor in der Fernsteuerung
aktiviert ist, um die Raumtemperatur zu überwachen ( ⑪).
Erscheint, wenn der Thermistor der Innenanlage aktiviert ist,
um die Raumtemperatur zu überwachen.
▌⑱
Zeigt die Flügeleinstellung.
▌⑲
Zeigt die Gittereinstellung.
▌⑳
Zeigt die Belüftungseinstellung.
▌㉑
Erscheint, wenn der voreingestellte Temperaturbereich eingeschränkt ist.
▌㉒
Erscheint, wenn ein Energie sparender Betrieb mit einer „3D i-See
sensor“- Funktion ausgeführt wird.
▌㉓Zentral gesteuert
Wird für einen bestimmten Zeitraum angezeigt, wenn ein zentral
gesteuertes Element in Betrieb ist.
▌㉔Fehleranzeige
Ein Fehlercode erscheint während eines Fehlers.
* Wenn auf dem Hauptdisplay ein Fehlercode angezeigt wird, tritt ein
Fehler auf, das Innengerät kann jedoch weiter betrieben werden.
Überprüfen Sie den Fehlercode und wenden Sie sich an Ihren
Händler.
Die meisten Einstellungen (außer EIN/AUS, Betriebsart, Lüftergeschwindigkeit, Temperatur) können über die Menüanzeige
eingestellt werden. (Wenden Sie sich an die mit der Fernbedienung mitgelieferte Bedienungsanleitung.)

17
CLOCK
CHECK
RESET SET
TEST RUN
MODE
FAN
VANE
LOUVER
min
h
AUTO START
AUTO STOP
ON/OFF
TEMP
NOT AVAILABLE
MODEL SELECT
TEST RUN CHECK
2.BezeichnungenderTeile
TasteON/OFF(ein/aus)
Betriebsstart nach Drücken der
Taste. Erneutes Drücken stoppt
den Betrieb.
TasteMODESELECT(modus)
Diese Taste dient zum Hin-
und Herschalten zwischen den
Betriebsarten Automatik, Kühlen,
Heizen und Trocknen.
TasteSETTEMPERATURE
(temperatureinstellen)
Die Taste SET TEMPERATURE
dient zum Einstellen der
gewünschten Raumtemperatur.
TasteAUTOSTOP/AUTOSTART
Für die Auswahl von Start und
Stop des Timers.
Taste h
Dient zum Einstellen der
aktuellen Zeit.
TasteVANECONTROL(luftstrom)
Dient zum Ändern der
Luftstromrichtung.
TasteFANSPEED(lüftergeschwindigkeit )
Diese Taste dient zum Einstellen
der Lüftergeschwindigkeit auf
niedrig, mittel oder hoch.
TasteCHECK
TasteTESTRUN
Taste min
Dient zum Einstellen der
aktuellen Zeit.
TasteLOUVER
Dient zum Einstellen der
Luftstromrichtung.
①
②
③
Einsetzen/AustauschderBatterien
1. Nehmen Sie die obere Abdeckung ab und
legen Sie zwei AAA-Batterien ein. Schließen
Sie dann die obere Abdeckung wieder.
2. Drücken Sie die Taste Reset (Zurücksetzen).
Obere
Abdeckung
Zwei AAA-Batterien
Legen Sie den
negativen (–) Pol
der Batterien zuerst
ein. Setzen Sie
die Batterien in die
richtige Richtung (+, –)
zeigend ein!
■ ZurBenutzungderschnurlosenFernbedienungdieseaufdenEmpfängeramInnengerät
richten.
■ WirddieFernbedienunginnerhalbvonetwazweiMinutenbetätigt,nachdemdas
Innengerät eingeschaltet wurde, erklingt unter Umständen zweimal ein Piepton während
das Gerät die automatische Anfangsprüfung durchführt.
■ DasInnengerätpieptzurBestätigung,dassdasSignal,dasvonderFernbedienung
übertragen wird, empfangen wurde. Signale können bis zu etwa 7 Meter Sichtlinie vom
Innengerät in einem Winkel von 45° nach links und rechts vom Gerät empfangen werden.
JedochkannderEmpfangdesInnengerätsdurchBeleuchtungwieLeuchtsto󰀪ampen
oder starkes Licht beeinträchtigt werden.
■ WenndieBetriebsanzeigeinderNähedesEmpfängersamInnengerätblinkt,mussdas
Gerät geprüft werden. Wenden Sie sich an Ihren Händler für Service.
■ BehandelnSiedieFernbedienungpeglich!LassenSiesienichtfallenundschützenSie
sie vor starken Erschütterungen. Schützen Sie die Fernbedienung darüber hinaus vor
Wasser und hoher Luftfeuchtigkeit.
■ UmeinVerlegenderFernbedienungzuvermeiden,montierenSiedenHalter,dermitder
Fernbedienung geliefert wurde, an einer Wand und legen Sie die Fernbedienung nach
Gebrauch stets in den Halter zurück.
■ Außeneinheit
Netzstrom
Kühlmittelrohre
Innen-Außen-
Anschlussleitung
Erde
■ DrahtloseFernbedienung(Option)
Drücken Sie die Taste
Reset (Zurücksetzen)
mit einem spitzen
Gegenstand.

18
3.Bedienung
3.1.2. FürdieschnurloseFernbedienung
[EIN]
■ DrückenSiedieTasteON/OFF①.
Hinweis:
● WenndasGerätneugestartetwird,sinddieAnfangseinstellungenwiefolgt.
Fernbedienungseinstellungen
Modus Letzte Einstellung
Temperatureinstellung Letzte Einstellung
Lüftergeschwindigkeit Letzte Einstellung
Luftstrom nach oben/
nach unten
Modus
Cool oder Dry HorizontaleAustrittsö󰀨nung
Heat Letzte Einstellung
Fan HorizontaleAustrittsö󰀨nung
[AUS]
■ DrückenSiedieTasteON/OFF①erneut.
Hinweis:
SelbstwennSiedieON/OFF(NETZSTROMEIN/AUS-)TasteunmittelbarnachAbschaltungdesinGangbendlichenBetriebsdrücken,beginntdieKlimaanlage
etwadreiMinutenlangnichtzulaufen.Dadurchwirdverhindert,daßTeileimInnerenderAnlagebeschädigtwerden.
AAA
AAA
CLOCK
CHECK
RESET SET
TEST RUN
MODE
FAN
VANE
LOUVER
min
h
AUTO START
AUTO STOP
ON/OFF
TEMP
①
②
③
④
2 3
4
(Option)
■ ZudenBedienungsmethodenbeachtenSiedieBedienungsanleitung,diemitderjeweiligenFernbedienunggeliefertwird.
3.1. ON/OFF(Ein-/Ausschalten)
3.1.1. FürverdrahteterFernbedienung
[EIN] [AUS]
Drücken Sie den [EIN/AUS] Knopf.
Die EIN/AUS-Lampe leuchtet Grün wenn
der Betrieb startet.
Drücken Sie den [EIN/AUS] Knopf erneut.
Die EIN/AUS-Lampe leuchtet nicht mehr
wenn der Betrieb stoppt.
■Betriebsstatusspeicher
Fernbedienungseinstellung
Betriebsart Betriebsmodus vor der Stromabschaltung
Voreingestellte
Temperatur
Voreingestellte Temperatur vor der
Stromabgschaltung
Lüftergeschwindigkeit Lüftergeschwindigkeit vor der Stromabschaltung
■EinstellbarerBereichdervoreingestelltenTemperatur
Betriebsart Voreingestellter Temperaturbereich
Kühlen/Trocken 19 – 30 °C
Heizen 17 – 28 °C
Auto 19 – 28 °C
Gebläse/Ventilation Nicht einstellbar
3.2. Betriebsartwählen
3.2.1. FürverdrahteterFernbedienung
Jede Betätigung der Tast [F1] schaltet
durch die folgenden Betriebsarten. Wählen
Sie den gewünschten Betriebsmodus aus.
• Betriebsarten, die für die angeschlossene
Innenanlage nicht zur Verfügung stehen,
werden nicht angezeigt.
WasbedeutetdasblinkendeModussymbol?
Das Modussymbol blinkt, wenn andere Innenanlagen im gleichen
Kühlmittelsystem (an dieselbe Aussenanlage angeschlossen) bereits
in einem anderen Betriebsmodus arbeiten. In diesem Fall können die
verbleibenden Anlagen der gleichen Gruppe nur im selben Modus
arbeiten.
Kühlen
Auto
Trocken Lüfter
Heizen
3.2.2. FürdieschnurloseFernbedienung
■ DieBetriebsart( )-Taste ②drücken und die Betriebsart
wählen 2.
Kühlen
Trocknen
Gebläse
Heizen
Automatik (Kühlen/Heizen)
Betriebsart Belüftung
Wird nur angezeigt, wenn
Kabelfernbedienung benutzt wird
LOSSNAY angeschlossen ist
►

19
InformationenüberMultisystem-Klimaanlagen
(Aussenanlage:BaureiheMXZ)
►Multiystem-Klimaanlagen(Außenanlage:BaureiheMXZ)können
zweiodermehrInnenanlagenmiteinerAußenanlageverbinden.
JenachLeistungsvermögenkönnenmehralszweiAnlagen
gleichzeitigbetriebenwerden.
• Wenn Sie versuchen, zwei oder mehr Innenanlagen mit einer
Außenanlage gleichzeitig zu betreiben - eine zum Kühlen und die
andere zum Heizen - wird die Betriebsart der Innenanlage, die zuerst
arbeitet, gewählt. Die anderen Innengeräte, die später starten, können
nicht betrieben werden und zeigen den Betriebsstatus blinkend an.
In diesem Falle bitte alle Innenanlagen auf die gleiche Betriebsart
einstellen.
• Es könnte der Fall eintreten, daß das Innengerät, das in der
Betriebsart (AUTO) läuft, nicht in die Betriebsart (KÜHLEN
↔HEIZEN)überwechselnkannundindenZustandder
Betriebsbereitschaft eintritt.
• Wenn die Innenanlage während der Enteisung der Außenanlage ihren
Betrieb beginnt, dauert es einige Minuten (max. 15 Minuten) bis die
Warmluft ausgeblasen wird.
• Im Heizbetrieb liegt keine Fehlfunktion vor, wenn sich möglicherweise
die Innenanlage, obgleich sie nicht arbeitet, erwärmt oder das
Geräusch von strömendem Kältemittel hörbar wird. Die Ursache liegt
darin, daß das Kältemittel kontinuierlich durch die Anlage strömt.
Automatischer Betrieb
■ EineTemperaturwirdeingestelltundderKühlbetriebbeginnt,wenn
die Umgebungstemperatur zu hoch ist bzw. der Heizbetrieb beginnt,
wenn sie zu niedrig ist.
■ ImautomatischenBetriebschaltetdieKlimaanlageindieBetriebsart
Kühlen, wenn die Umgebungstemperatur sich ändert und 15
Minuten lang 2 °C oder mehr über der eingestellten Temperatur liegt.
Ebenso schaltet die Klimaanlage in die Betriebsart Heizen, wenn die
Umgebungstemperatur 15 Minuten lang 2 °C oder mehr unter der
eingestellten Temperatur liegt.
Kühlen 15 Minuten (schaltet von
Heizen auf Kühlen)
Eingestellte
Temperatur +2°C
Eingestellte Temperatur
15 Minuten (schaltet von
Kühlen auf Heizen)
Eingestellte
Temperatur -2°C
■ DadieUmgebungstemperaturautomatischangepasstwird,umeine
festgelegte tatsächliche Temperatur beizubehalten, wird das Kühlen
einige Grade wärmer und das Heizen einige Grade kühler ausgeführt
als die eingestellte Umgebungstemperatur, sobald die Temperatur
erreicht ist (automatisches Energiesparen).
3.3. Temperatureinstellung
3.3.1. FürverdrahteterFernbedienung
<Cool(Kühlen),Dry(Trocken),Heat(Heizen),undAuto>
Drücken Sie die Taste [F2], um die voreingestellte Temperatur zu
verringern, und [F3], um sie zu erhöhen.
• Die einstellbaren Temperaturbereiche der unterschiedlichen
BetriebsartenndenSieinderTabelleaufSeite18.
• Voreingestellte Temperaturbereiche können nicht für den Betrieb
Raumtemperatur (siehe
Installationsanleitung).
Betriebsart
3.Bedienung
Lüfter/Ventilation eingestellt werden.
• Die voreingestellte Temperatur wird entweder in Celsius in Schritten von
0,5 oder 1 Grad oder in Fahrenheit angezeigt, abhängig vom Modell des
Innengeräts und vom eingestellten Anzeigemodus an der Fernbedienung.
3.3.2. FürdieschnurloseFernbedienung
►ZumAbsenkenderRaumtemperatur:
Taste drücken ③, um die gewünschte Raumtemperatur einzustellen.
Die eingestellte Raumtemperatur wird angezeigt 3.
• Bei jedem Drücken der Taste vermindert sich der Temperaturwert um
1 °C.
►ZurErhöhungderRaumtemperatur:
Taste drücken ③, um die gewünschte Raumtemperatur einzustellen.
Die eingestellte Temperatur wird angezeigt 3.
• Bei jedem Drücken der Taste erhöht sich der Temperaturwert um 1 °C.
• Folgende Temperaturbereiche sind verfügbar:
Kühlen und Trocknen:19 - 30 °C
Heizen: 17 - 28 °C
Automatik: 19 - 28 °C
• Die Anzeige blinkt entweder 8 °C oder 39 °C und informiert so darüber,
ob die Raumtemperatur höher oder niedriger als die angezeigte
Temperatur ist.
3.4. EinstellungderLüftergeschwindigkeit
3.4.1. FürverdrahteterFernbedienung
Drücken Sie [F4], um die Lüftergeschwindigkeit in folgender Reihenfolge
zu durchlaufen.
Auto
3.4.2. FürdieschnurloseFernbedienung
■ Taste④drücken, um die gewünschte Gebläsegeschwindigkeit
einzustellen.
• Bei jedem Drücken der Taste ändern sich die verfügbaren Optionen
entsprechend der Anzeige 4auf der Fernbedienung, wie dargestellt.
Gebläseleistung
Fernbedienungsanzeige
Langsam Mittel Schnell Auto
3-Vierstug
Hinweise:
● IndenfolgendenFällenunterscheidetsichdievomGerät
erzeugtetatsächlicheLüftergeschwindigkeitvonderaufder
FernbedienungsanzeigeangezeigtenGeschwindigkeit:
 1.WährenddasDisplaysichineinemderZustände„STANDBY“
(Bereitschaft)oder„DEFROST“(Abtauen)bendet.
 2.WenndieTemperaturdesWärmetauschersinderBetriebsart
Heizenzuniedrigist.(z.B.direktnachdemHeizbeginn)
 3.ImHEAT-Modus,wenndieRaumtemperaturhöheralsdie
Temperatureinstellungist.
 4.WennsichdasGerätimDRY-Modusbendet.
(
)()
()

20
3.Bedienung
3.5. Belüftung(FürverdrahteterFernbedienung)
3.5.1. NavigationdurchdasHauptmenü
<Hauptmenüaufrufen>
Drücken Sie [MENÜ].
Das Hauptmenü erscheint.
<Objektauswahl>
[F2] drücken, um die Marke nach links
zu bewegen.
[F3] drücken, um die Marke nach rechts
zu bewegen.
3.5.2. Vane·Lüftung(Lossnay)
<Menüaufrufen>
Wählen Sie „Richtung“ vom Hauptmenü
und drücken Sie die [AUSWAHL] Taste
drücken.
„Vane·Louver·Lüftung (Lossnay)“ aus
dem Menü „Richtung“ auswählen und
die [AUSWAHL] Taste drücken.
<Ventilationseinstellung>
Jede Betätigung der Tasten [F3]
schaltet durch die folgenden
Ventilationseinstellungen.
* Nur einstellbar, wenn eine LOSSNAY
Anlage angeschlossen ist.
• Bei einigen Innenanlagen kann
der Lüfter mit bestimmten
Ventilationsanlagen gekoppelt sein.
Marke
Aus Lo Hoch HochNiedrigAus
<RückkehrzumMenü„Richtung“>
Die [ZURÜCK] Taste drücken, um zum
Menü „Richtung“ zurückzukehren.
3.6. Belüftung(FürdieschnurloseFernbedienung)
● DerVentilatorstartetautomatisch,wennsichdasInnengerät
einschaltet.
● KeineAnzeigeanderkabellosenFernbedienung.
