INSTALLATION MANUAL
For safe and correct use, please read this installation manual thoroughly before installing the air-conditioner
unit.
INSTALLATIONSHANDBUCH
Zum sicheren und ordnungsgemäßen Gebrauch der Klimaanlage das Installationshandbuch gründlich
durchlesen.
MANUEL D’INSTALLATION
Veuillez lire le manuel d’installation en entier avant d’installer ce climatiseur pour éviter tout accident et vous
assurer d’une utilisation correcte.
INSTALLATIEHANDLEIDING
Voor een veilig en juist gebruik moet u deze installatiehandleiding grondig doorlezen voordat u de airconditioner
installeert.
MANUALE DI INSTALLAZIONE
Per un uso sicuro e corretto, leggere attentamente questo manuale di installazione prima di installare il condizionatore
d’aria.
MANUAL DE INSTALACIÓN
Para un uso seguro y correcto, lea detalladamente este manual de instalación antes de montar la unidad de
aire acondicionado.
E°XEIPI¢IO O¢H°IøN E°KATA™TA™H™
°È· ·ÛÊ¿ÏÂÈ· Î·È ÛˆÛÙ‹ ¯Ú‹ÛË, ·Ú·Î·Ï›ÛÙ ‰È·‚¿ÛÂÙ ÚÔÛ¯ÙÈο ·˘Ùfi ÙÔ ÂÁ¯ÂÈÚ›‰ÈÔ ÂÁηٿÛÙ·Û˘
ÚÈÓ ·Ú¯›ÛÂÙ ÙËÓ ÂÁηٿÛÙ·ÛË Ù˘ ÌÔÓ¿‰·˜ ÎÏÈÌ·ÙÈÛÌÔ‡.
MANUAL DE INSTALAÇÃO
Para segurança e utilização correctas, leia atentamente este manual de instalação antes de instalar a unidade
de ar condicionado.
MONTAJ ELK‹TABI
Emniyetli ve do¤ru biçimde nas›l kullan›laca¤›n› ö¤renmek için lütfen klima cihaz›n› monte etmeden önce bu
elkitab›n› dikkatle okuyunuz.
РУКОВОДСТВО ПО УСТАНОВКЕ
Для осторожного и правильного использования прибора необходимо тщательно ознакомиться с данным
руководством по установке до выполнения установки кондиционера.
FOR INSTALLER
FÜR INSTALLATEURE
POUR L’INSTALLATEUR
VOOR DE INSTALLATEUR
PER L’INSTALLATORE
PARA EL INSTALADOR
PARA O INSTALADOR
°π∞ ∞À∆√¡ ¶√À ∫∞¡∂π ∆∏¡ ∂°∫∞∆∞™∆∞™∏
MONTÖR ‹Ç‹N
ДЛЯ УСТАНОВИТЕЛЯ
Air-Conditioners For Building Application
INDOOR UNIT
PKFY-P·VGM-E
For use with the R410A, R407C & R22
Bei Verwendung von R410A, R407C & R22
A utiliser avec le R410A, R407C et le R22
Bij gebruik van R410A, R407C & R22
Para utilizar con el R410A, R407C y el R22
Uso del refrigerante R410A, R407C e R22
°È ¯Ú‹ÛË ÌÂ Ù R410A, R407C Î È R22
Para utilizaçao com o R410A, R407C e o R22
R410A, R407C ve R22 ile beraber kullanmak için
Для использования с мо елями R410A, R407С и R22

2
sBefore installing the unit, make sure you read all the “Safety precau-
tions”.
sPlease report to your supply authority or obtain their consent before
connecting this equipment to the power supply system.
Warning:
Describes precautions that must be observed to prevent danger of injury or
death to the user.
Caution:
Describes precautions that must be observed to prevent damage to the unit.
After installation work has been completed, explain the “Safety Precautions,” use,
and maintenance of the unit to the customer according to the information in the Op-
eration Manual and perform the test run to ensure normal operation. Both the Instal-
lation Manual and Operation Manual must be given to the user for keeping. These
manuals must be passed on to subsequent users.
2. Installation location
Contents
Warning:
• Ask the dealer or an authorized technician to install the air conditioner.
• Install the unit at a place that can withstand its weight.
• Use the specified cables for wiring.
• Use only accessories authorized by Mitsubishi Electric and ask the dealer or
an authorized technician to install them.
• Do not touch the heat exchanger fins.
• Install the air conditioner according to this Installation Manual.
• Have all electric work done by a licensed electrician according to local regu-
lations.
• If the air conditioner is installed in a small room, measures must be taken to
prevent the refrigerant concentration from exceeding the safety limit even if
the refrigerant should leak.
• The cut face punched parts may cause injury by cut, etc. The installers are
requested to wear protective equipement such as gloves, etc.
1. Safety precautions ................................................................................... 2
2. Installation location .................................................................................. 2
3. Installing the indoor unit ........................................................................... 3
4. Refrigerant pipe ....................................................................................... 4
5. Drainage piping work ............................................................................... 5
6. Electrical work .......................................................................................... 6
7. Test run (Fig. 7-1) ..................................................................................... 7
1. Safety precautions
: Indicates an action that must be avoided.
: Indicates that important instructions must be followed.
: Indicates a part which must be grounded.
: Indicates that caution should be taken with rotating parts.
: Indicates that the main switch must be turned off before servicing.
: Beware of electric shock.
: Beware of hot surface.
ELV
: At servicing, please shut down the power supply for both the Indoor and
Outdoor Unit.
Warning:
Carefully read the labels affixed to the main unit.
Caution:
•Do not use the existing refrigerant piping, when use R410A or R407C refrig-
erant.
•Use ester oil, either oil or alkylbenzene (small amount) as the refrigerator oil
to coat flares and flange connections, when use R410A or R407C refrigerant.
•Do not use the air conditioner where food, pets, plants, precision instruments,
or artwork are kept.
•Do not use the air conditioner in special environments.
•Ground the unit.
•Install an leak circuit breaker, as required.
•Use power line cables of sufficient current carrying capacity and rating.
•Use only a circuit breaker and fuse of the specified capacity.
•Do not touch the switches with wet fingers.
•Do not touch the refrigerant pipes during and immediately after operation.
•Do not operate the air conditioner with the panels and guards removed.
•Do not turn off the power immediately after stopping operation.
H
D
W
E
D
C
B
A
F
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
G H
The indoor unit comes with the following parts and accessories:
PART NUMBER ACCESSORY QUANTITY LOCATION OF SETTING
1Wall-fixing bracket 1 Fix at the back of
the unit.
2Tapping screw 4 ×35 12
3Felt tape 3
4Pipe cover 1
5Band 3
6Flare nut 3/8 F P50 1
7Flare nut 5/8 F P50 1

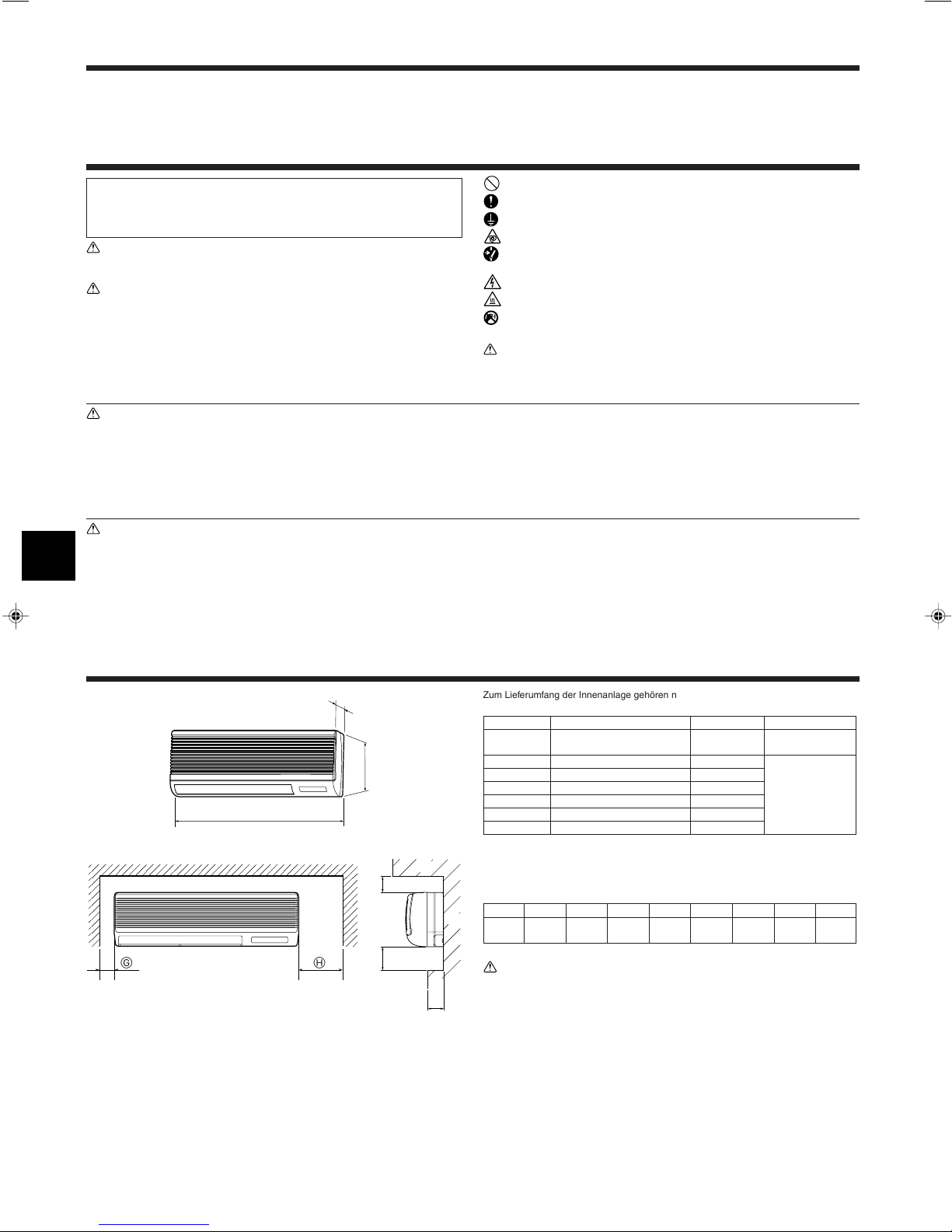

2.1. Outline dimensions (Fig. 2-1)
Select a proper position allowing the following clearances for installation and mainte-
nance.
(mm)
Models W D H AEFGH
PKFY-
P·VGM 990 235 340 Min. 30
Max. 130 Min. 180 Min. 50 Min. 150
BCeiling CWall DFurnishing, etc
Warning:
Mount the indoor unit on a ceiling strong enough to withstand the weight of the
unit.
Fig. 2-1
Set in packing
material.

3
3. Installing the indoor unit
(mm)
Fig. 3-1
Fig. 3-2
3.1. Installing the wall mounting fixture (Fig. 3-1)
3.1.1. Setting the wall mounting fixture and piping positions
sUsing the wall mounting fixture, determine the unit’s installation position
and the locations of the piping holes to be drilled.
Warning:
Before drilling a hole in the wall, you must consult the building contractor.
ASupporting piece JBottom right pipe slot (ø90)
BMount board KBottom right pipe slot knockout hole
CMain body LLiquid pipe flare connection position
DSlot (6-11 ×20) MGas pipe flare connection position
EUnit center NLevel setting standard
FBolt hole (14-ø14) VInsert scale.
GTapping hole (49-ø5) YHole centre
HBottom left pipe slot (ø90) ZAlign the scale with the line.
IBottom left pipe slot knockout hole
420
495 405 360 300 245 190 135
75 32 20
0
35
25
95
205 260 320 345 495 150
230 210
140 170 190 425
40
0
0
35
55
80
130
190
230
272
310
340
322*
A
B
C
D
E
F
G
H
IJ
K
LMN
B
Y
Z
V
100
A
C
D
E
B
ASleeve
BHole
C(Indoors)
DWall
E(Outdoors)
3.1.2. Drilling the piping hole (Fig. 3-2)
sUse a core drill to make a hole of 90-100 mm diameter in the wall in the
piping direction, at the position shown in the diagram to the left.
sThe hole should incline so that the outside opening is lower than the inside
opening.
sInsert a sleeve (with a 90 mm diameter and purchased locally) through the
hole.
Note:
The purpose of the hole’s inclination is to promote drain flow.
3.1.3. Installing the wall mounting fixture (Fig. 3-3)
sSince the indoor unit weighs near 30 kg, selection of the mounting location
requires thorough consideration. If the wall does not seem to be strong
enough, reinforce it with boards or beams before installation.
sThe mounting fixture must be secured at both ends and at the centre, if
possible. Never fix it at a single spot or in any nonsymetrical way.
(If possible, secure the fixture at all the positions marked with a bold arrow.)
Warning:
If possible, secure the fixture at all positions indicated with a bold arrow.
Caution:
•The unit body must be mounted horizontally.
•Fasten at the holes marked with ▲as shown by the arrows.
1Fasten a thread to the hole
2The level can be easily obtained by hanging a weight from the string and aligning the string
with the mark.
3.2. When embedding pipes into the wall (Fig. 3-4)
•The pipes are on the bottom left.
•When the cooling pipe, drain pipes internal/external connection lines etc are to be
embedded into the wall in advance, the extruding pipes etc, may have to be bent
and have their length modified to suit the unit.
•Use marking on the mount board as a reference when adjusting the length of the
embedded cooling pipe.
•During construction, give the length of the extruding pipes etc some leeway.
AMount board
BReference marking for flare connection
CThrough hole
DOn-site piping
3.3. Preparing the indoor unit
Rear, right and lower piping (Fig. 3-5)
1. Bind the cooling pipe and drain pipe together.
•Bind the pipes together with vinyl tape at three or more points. This will facilitate
passing the pipes through the wall.
2. Remove the corner box and knock out the knockout holes as necessary.
•Remove the corner box by pushing in a downward direction b, while at the same
time, pressing in the upper side part of the corner box a.
ACorner box
BUnder cover
Fig. 3-3
Fig. 3-4
Fig. 3-5
1
D2
B
A
C
A
B
D
C
a
A
b
AMin. 140 mm
BMin. 300 mm
CMin. 55 mm
DMount board

4
a
a
A
B
b
b
Fig. 3-6
A
B
C
B
A
A
30~40
C
A
B
(mm)
Fig. 3-7
Fig. 3-8
Left and left rear piping (Fig. 3-6)
1. Remove the under cover.
•Remove the under cover by sliding it towards the rear of the unit b, while at the
same time, pressing the two points marked by arrow heads a.
2. Remove the corner box and knock out the knockout holes as necessary.
3.4. Mounting the indoor unit
1. Affix the mounting plate to the wall.
2. Hang the indoor unit on the two hooks positioned on the upper part of the mount-
ing plate.
3. Installing the indoor unit
4. Refrigerant pipe
90°±0.5°
øA
R0.4~R0.8
A
45°±2°
B
Fig. 4-1
4.1. Connecting pipes (Fig. 4-1)
•When commercially available copper pipes are used, wrap liquid and gas pipes
with commercially available insulation materials (heat-resistant to 100 °C or more,
thickness of 12 mm or more).
•The indoor parts of the drain pipe should be wrapped with polyethylene foam insu-
lation materials (specific gravity of 0.03, thickness of 9 mm or more).
•Apply thin layer of refrigerant oil to pipe and joint seating surface before tightening
flare nut.
•Use two wrenches to tighten piping connections.
•Use refrigerant piping insulation provided to insulate indoor unit connections. Insu-
late carefully.
Rear, right and lower piping (Fig. 3-7)
3. Affix the indoor unit.
4. After connecting the pipes, put the corner box back to where it was (follow the
removal steps backwards).
ASquare hole
BHooks
Left and left rear piping (Fig. 3-8)
3. Cut out a mounting piece from the packaging material.
4. Pull the indoor unit up towards yourself as shown in the figure below and slide the
mounting piece in to the mounting plate using the mounting piece setting marks
as reference.
5. After connecting the pipes and wiring, put the under cover back to where it was,
and remove the mounting piece and affix the indoor unit as shown in the left
figure.
6. Put the corner box back to where it was.
AMounting piece
BCeiling
CRib
C
B
AFlare cutting dimensions
Copper pipe O.D. Flare dimensions
(mm) øA dimensions (mm)
ø6.35 8.7 - 9.1
ø9.52 12.8 - 13.2
ø12.7 16.2 - 16.6
ø15.88 19.3 - 19.7
ø19.05 22.9 - 23.3
CApply refrigerating machine oil over the entire flare seat surface.
BRefrigerant pipe sizes & Flare nut tightening torque
* Use the provided flare nut for the following pipes: Liquid pipe of P50, P100, P125, and gas pipe of P50.
P20/25/32/40
P50
P63/80
P100/125
Flare nut O.D.
Liquid Gas
pipe pipe
(mm) (mm)
17 26
22 29
22 29
22 36
R410A
Liquid pipe Gas pipe
Tightening Tightening
Pipe size torque Pipe size torque
(mm) (N.m) (mm) (N.m)
ODø6.35 (1/4”) 14 - 18 ODø12.7 (1/2”) 49 - 61
ODø6.35 (1/4”) 34 - 42 ODø12.7 (1/2”) 68 - 82
ODø9.52 (3/8”) 34 - 42 ODø15.88 (5/8”) 68 - 82
ODø9.52 (3/8”) 34 - 42 ODø15.88 (5/8”) 100 - 120
R407C or R22
Liquid pipe Gas pipe
Tightening Tightening
Pipe size torque Pipe size torque
(mm) (N.m) (mm) (N.m)
ODø6.35 (1/4”) 14 - 18 ODø12.7 (1/2”) 49 - 61
ODø9.52 (3/8”) 34 - 42* ODø15.88 (5/8”) 68 - 82*
ODø9.52 (3/8”) 34 - 42 ODø15.88 (5/8”) 68 - 82
ODø9.52 (3/8”) 34 - 42 ODø19.05 (3/4”) 100 - 120*

5
A
E
60
10 22
70
21 245
D
8
B
E
D
10
190
22
70 35
8
60
C
E
8
60
10 22
70
21 245
D
4. Refrigerant pipe
1
Fig. 4-2
Fig. 4-4
E
D
B
CA
C
B
D
F
35
449
581
28031
54
86
153
700
Fig. 4-3
A
B
C
D
E
F
G
2
4.2. Positioning refrigerant and drain piping
1Position of refrigerant and drain piping (Fig. 4-2)
•The drain pipe can be cut midway to meet the on-site conditions.
A(Total length of flexible hose) DDrain hose
BLiquid pipe ELeft-side piping
CGas pipe FRight-side piping
2Determine the position of the knockout holes on the unit body. (Fig. 4-3)
sCut the knockout holes using a saw blade or an adequate knife.
Take care not to damage other parts of the unit.
•Remove the corner box and drill a knockout hole. If a hole is made without remov-
ing the box, the drain hose could be damaged.
ALeft-side piping DRemote controller cable through hole
BLower piping ECorner box
CRight-side piping
4.3. Refrigerant piping (Fig. 4-4)
Indoor unit
1. Remove the flare nut and cap of the indoor unit.
2. Make a flare for the liquid pipe and gas pipe and apply refrigerating machine oil
(available from your local supplier) to the flare sheet surface.
3. Quickly connect the on site cooling pipes to the unit.
4. Wrap the pipe cover 3that is attached to the gas pipe and make sure that the
connection join is not visible.
5. Wrap the pipe cover of the unit’s liquid pipe and make sure that it covers the
insulation material of the on site liquid pipe.
6. Use the bands that are provided 4to tighten both ends (15 –20mm) of each pipe
cover 3.
ACooling pipe and insulation (available from local supplier)
BUnit’s gas pipe EBands 4
CUnit’s liquid pipe FOn site gas pipe
DPipe cover 3GOn site liquid pipe
When using commercially available copper pipes: (Fig. 4-5)
See that stop valve on outdoor unit is fully shut (unit is shipped with valve shut). After
all piping connections between indoor and outdoor unit have been completed, vacuum-
purge air from system through the service port for the stop valve on the outdoor unit.
1Apply refrigerating machine oil all over the flare sheet.
2Always use the flare nuts that are attached to the main unit.
ABand 4BTightly wrapped CRefrigerant pipe
DRefrigerant pipe insulation EPipe cover 3
•To prevent Refrigerant pipes from gathering moisture, wrap the pipes that are in the
unit’s pipe storage space with the felt tape provided 5.
1
2
B
C
D
E
A
Fig. 4-5
5. Drainage piping work
Fig. 5-1
AB
C
5.1. Drainage piping work (Fig. 5-1)
•Drain pipes should have an inclination of 1/100 or more.
•For extension of the drain pipe, use a soft hose (inner dia. 15 mm) available on the
market or hard vinyl chloride pipe (VP-20). Make sure that there is no water leak-
age from the connections.
•If the drain pipe passes indoors it must be covered with insulating material (foamed
polyethylene: specific gravity: 0.03, thickness: 9 mm or more) available on the market.
•Do not put the drain piping directly in a drainage ditch where sulphuric gas may be
generated.
•When piping has been completed, check that water flows from the end of the drain
pipe.
ADrain connection socket CIndoor unit’s drain hose
BOn site drain pipe (VP-20)
Caution:
The drain pipe should be installed according to this Installation Manual to en-
sure correct drainage. Thermal insulation of the drain pipes is necessary to
prevent condensation. If the drain pipes are not properly installed and insu-
lated, condensation may drip on the ceiling, floor or other possessions.

6
5. Drainage piping work
Preparing left and left rear piping (Fig. 5-2)
1Remove the drain cap.
•Remove the drain cap by holding the bit that sticks out at the end of the pipe and
pulling.
ADrain cap
2Remove the drain hose.
•Remove the drain hose by holding on to the base of the hose a(shown by arrow)
and pulling towards yourself b.
3Insert the drain cap.
•Insert a screwdriver etc into the hole at the end of the pipe and be sure to push to
the base of the drain cap.
4Insert the drain hose.
•Push the drain hose until it is at the base of the drain box connection outlet.
•Please make sure the drain hose hook is fastened properly over the extruding drain
box connection outlet.
BHooks
Remove the side panel of the indoor unit on the drain side. Pour water in the drain
pan and check that it comes out the drain pipe end. After confirmation, reinstall the
side panel.
A
a
b
A
A
B
1
3
2
4
Fig. 5-2
6. Electrical work
A
Fig. 5-3
Fig. 6-1
6.1. Indoor unit (Fig. 6-1)
1. Remove the corner box.
2. Install each wire into the unit.
3. Open the front grill, remove 1 tapping screw and remove the terminal block cover.
4. Connect each wire properly to the terminal block.
•In consideration of future servicing, please leave some leeway for the wiring length.
5. Put all the parts back the way they were.
6. Use a clamp from the bottom of the electric parts box to fasten each wire.
ATerminal block cover
BTerminal block for transmission cable
Non polarized M1, M2
CTerminal block for power supply
Polarized L, N,
DClamp to fasten wires
EMA remote controller terminals
Non polarized 1, 2
Power supply wiring
•Power supply codes of appliance shall not be lighter than design 245 IEC 53 or 227
IEC 53.
•Install an earth longer and thicker than other cables.
A means for the disconnection of the supply with an isolation switch, or similar de-
vice, in all active conductors shall be incorporated in the fixed wiring.
6.2. Connecting remote controller, indoor and outdoor
transmission cables (Fig. 6-2)
•Connect indoor unit TB5 and outdoor unit TB3. (Non-polarized 2-wire)
The “S”on indoor unit TB5 is a shielding wire connection. For specifications about
the connecting cables, refer to the outdoor unit installation manual.
•Install a remote controller following the manual supplied with the remote controller.
•Connect the remote controller’s transmission cable within 10 m using a 0.75 mm2
core cable. If the distance is more than 10 m, use a 1.25 mm2junction cable.
1MA Remote controller
•Connect the “1”and “2”on indoor unit TB15 to a MA remote controller. (Non-polar-
ized 2-wire)
•DC 9 to 13 V between 1 and 2 (MA remote controller)
2M-NET Remote controller
•Connect the “M1”and “M2”on indoor unit TB5 to a M-NET remote controller. (Non-
polarized 2-wire)
•DC 24 to 30 V between M1 and M2 (M-NET remote controller)
ATerminal block for indoor transmission cable
BTerminal block for outdoor transmission cable
CRemote controller
Fig. 6-2
1
2
AA
C
TB5 TB15 TB5 TB15
SM1M2 SM1 M2
B
TB3
M1M2 21
C
21
AA
C
TB5 TB5
SM1M2 SM1 M2
C
B
TB3
M1M2
C
B
CD
A
AGas pipe
BLiquid pipe
CFelt tape 3
DDrain hose
5.2. Completing the piping (Fig. 5-3)
Using the unit’s pipe storage space (for left and left rear piping)
•To prevent cooling pipes from gathering moisture, wrap the pipes that are in the
unit’s pipe storage space with the felt tape provided 3.
•When wrapping with the felt tape, be sure to double over by no more than half the
width of the tape.
•Use a bandage clip etc to fasten the end to the felt tape.

7
6. Electrical work
Constraints on transmission cable (Fig. 6-3)
Longest wiring length (L1+L2+L4or L1+L3or L2+L3+L4): less than 200 m
Length between indoor unit and remote controller (R): within 10 m
GOutdoor unit
HEarth
IBC controller
JIndoor unit
KM-NET Remote controller
LNon-polarized 2-wire
Note:
*1 Put the transmission cable earth via the outdoor unit’s earth terminal to
the ground.
*2 If the remote controller cable exceeds 10 m, use a 1.25 mm2diameter cable
over the exceeded portion, and add that exceeded portion to within 200 m.
*3 The BC controller is required only for simultaneous cooling and heating
series R2.
6.3. Setting addresses (Fig. 6-4)
(Be sure to operate with the main power turned OFF.)
•There are two types of rotary switch setting available: setting addresses 1 to 9 and
over 10, and setting branch numbers.
Note:
Please set the switch SW5 according to the power supply voltage.
•Set SW5 to 240 V side when the power supply is 230 and 240 volts.
•When the power supply is 220 volts, set SW5 to 220 V side.
AAddress board
6.4. Types of control cables
1. Wiring transmission cables: Shielding wire CVVS or CPEVS
•Cable diameter: More than 1.25 mm2
2. M-NET Remote control cables
Kind of remote control cable Shielding wire MVVS
Cable diameter More than 0.5 to 1.25 mm2
Remarks When 10 m is exceeded, use cable with the same
specifications as transmission line wiring.
3. MA Remote control cables
Kind of remote control cable 2-core cable (unshielded)
Cable diameter 0.3 to 1.25 mm2
Fig. 6-3
A
Fig. 6-4
7. Test run (Fig. 7-1)
TIMER SET
PAR-20MAA
ON/OFF
CENTRALLY CONTROLLED
ERROR CODE
CLOCK
ON OFF
˚C
CHECK
CHECK MODE
FILTER
TEST RUN
FUNCTION
˚C
1Hr.
NOT AVAILABLE
STAND BY
DEFROST
FILTER
CHECK TEST
TEMP.
2
BC
34
5
1
A
E
D
G
I
JJJ
KK
KK
JJ
LK
H
*1
*3
L1
L2 L4
r
L3
*2
1Press [TEST RUN] button twice →displaying [TEST RUN] on the screen.
2Press [Selecting operation] button. →Check that wind is blowing out.
3Press [Fan speed adjustment] button. →Check that the wind speed is changed.
4Press [Up/down airflow selection] button to change wind direction.
5Press [ON/OFF] button to clear test run. → Test run stops.
ALighting in operation
BDisplaying inspection code
CDisplaying remaining test run time
DDisplaying indoor unit’s liquid pipe temperature
EDisplaying test run
Note:
•The 2-hour-set timer is activated to automatically stop test run after two hours.
•The remote controller displays the temperature of the indoor unit’s liquid
pipe on the temperature display section during test run.
Fig. 7-1
SW14
0
SW11
0
SW12
0
12345678910
ON
OFF
SW1
SW5
220V 240V
SWC
CN82
CN43

8
sVor dem Einbau der Anlage vergewissern, daß Sie alle Informationen über
“Sicherheitsvorkehrungen” gelesen haben.
ss
ss
sVor dem Anschließen dieses Gerätes an das Stromnetz Ihr Stromversorgungs-
unternehmen informieren oder dessen Genehmigung einholen.
Warnung:
Beschreibt Vorkehrungen, die beachtet werden müssen, um den Benutzer vor der
Gefahr von Verletzungen oder tödlichen Unfällen zu bewahren.
Vorsicht:
Beschreibt Vorkehrungen, die beachtet werden müssen, damit an der Anlage keine
Schäden entstehen.
Erläutern Sie dem Kunden nach Abschluß der Installationsarbeiten die “Sicherheitsvorkeh-
rungen” sowie die Nutzung und Wartung der Anlage entsprechend den Informationen in der
Bedienungsanleitung und führen Sie einen Testlauf durch, um sicherzustellen, daß die An-
lage ordnungsgemäß funktioniert. Geben Sie dem Benutzer sowohl die Installations- als
auch die Bedienungsanleitung zur Aufbewahrung. Diese Anleitungen sind auch den nach-
folgenden Besitzern der Anlage weiterzugeben.
Warnung:
• Bitten Sie Ihren Fachhändler oder einen geprüften Fachtechniker, die Installation
der Anlage vorzunehmen.
• Die Anlage an einer Stelle anbringen, die das Gewicht tragen kann.
• Zur Verdrahtung die angegebenen Kabel verwenden.
• Nur von Mitsubishi Electric zugelassenes Zubehör verwenden, und dieses durch
Ihren Händler oder eine Vertragswerkstatt einbauen lassen.
• Nicht die Wärmetauscherleitung berühren.
• Die Anlage gemäß Anweisungen in diesem Installations-handbuch installieren.
• Alle Elektroarbeiten müssen entsprechend den örtlichen Vorschriften von zuge-
lassenen Fachelektrikern ausgeführt werden.
• Wenn die Anlage in einem kleinen Raum installiert wird, müssen Maßnahmen er-
griffen werden, damit die Kältemittelkonzentration auch bei Kältemittelaustritt den
Sicherheitsgrenzwert nicht überschreitet.
• Die Schnittstellen der gestanzten Teile können Schnittverletzungen verursachen.
Daher sind die Installateure aufgefordert, Schutzkleidung wie etwa Handschuhe,
zu tragen.
1. Sicherheitsvorkehrungen
: Beschreibt eine Handlung, die unterbleiben muß.
: Zeigt an, daß wichtige Anweisungen zu befolgen sind.
: Verweist auf einen Teil der Anlage, der geerdet werden muß.
: Zeigt an, daß bei rotierenden Teilen Vorsicht geboten ist.
: Zeigt an, daß vor Beginn der Wartungsarbeiten der Hauptschalter ausgeschaltet
werden muß.
: Gefahr von elektrischem Schlag.
: Verbrennungsgefahr.
ELV
: Bei der Wartung bitte Netzstrom sowohl für die Innen als auch für die Außenanla-
ge abschalten.
Warnung:
Sorgfältig die auf der Hauptanlage aufgebrachten Aufschriften lesen.
Vorsicht:
•Bei Verwendung des Kältemittels R410A oder R407C die vorhandene Kältemittel-
rohrleitung nicht benutzen.
•Bei Verwendung des Kältemittels R410A oder R407C Ester-Öl, Äther-Öl oder Alkyl-
benzin (geringe Mengen) zum Beschichten der Konus- und Flanschanschlüsse ver-
wenden.
•Anlage nicht an Orten verwenden, wo sich Lebensmittel,Tiere, Pflanzen, Präzisions-
werkzeuge oder Kunstgegenstände befinden.
•Anlage nicht unter besonderen Umfeldbedingungen einsetzen.
•Erdung der Anlage.
•Einen Fehlerstromschutzschalter wie vorgesehen anbringen.
•Netzstromkabel mit ausreichender Stromstärke und Nennwertauslegung verwenden.
•Nur Stromunterbrecher und Sicherungen der angegebenen Leistung verwenden.
•Schalter nicht mit nassen Fingern berühren.
•Kältemittelrohrleitung nicht während oder unmittelbar nach Betrieb berühren.
•Klimageräte nicht bei abgenommenen Verkleidungen und Schutzabdeckungen be-
treiben.
•Netzstrom nicht unmittelbar nach Betriebsbeendigung ausschalten.
Inhaltsverzeichnis
1. Sicherheitsvorkehrungen ......................................................................... 8
2. Aufstellort ................................................................................................. 8
3. Anbringung der Innenanlage ................................................................... 9
4. Kältemittelrohrleitung ............................................................................. 10
5. Verrohrung der Dränage ........................................................................ 11
6. Elektroarbeiten ....................................................................................... 12
7. Testlauf (Fig. 7-1) ................................................................................... 13
2. Aufstellort
H
D
W
E
D
C
B
A
F
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
G H
Zum Lieferumfang der Innenanlage gehören nachstehende Teile und Zubehör:
TEILENUMMER ZUBEHÖR MENGE FUND-/ANBRINGUNGSORT
1Wandbefestigungsklammer 1 Auf der Rückseite der
Anlage anbringen.
2Blechschraube 4 ×35 12
3Filzband 3
4Rohrabdeckung 1
5Band 3
6Konusmutter 3/8 F P50 1
7Konusmutter 5/8 F P50 1
2.1. Außenabmessungen (Fig. 2-1)
Wählen Sie einen geeigneten Aufstellort mit nachstehenden Freiräumen für Aufstellung
und Wartung.
(mm)
Modelle W D H AE FGH
PKFY-
P·VGM 990 235 340 Min. 30 Max. 130 Min. 180 Min. 50 Min. 150
BZimmerdecke CWand DMöbel etc.
Warnung:
Die Innenanlage an einer Decke montieren, die stark genug ist, um das Gewicht der
Anlage zu tragen.
Fig. 2-1
In verpackungs-
material.

9
AMin. 140 mm
BMin. 300 mm
CMin. 55 mm
DMontagebrett
3. Anbringung der Innenanlage
(mm)
Fig. 3-1
Fig. 3-2
Fig. 3-3
Fig. 3-4
Fig. 3-5
420
495 405 360 300 245 190 135
75 32 20
0
35
25
95
205 260 320 345 495 150
230 210
140 170 190 425
40
0
0
35
55
80
130
190
230
272
310
340
322*
A
B
C
D
E
F
G
H
IJ
K
LMN
B
Y
Z
V
100
A
C
D
E
B
1
D2
B
A
C
a
A
b
A
B
D
C
3.1. Anbringung der Wandbefestigungen (Fig. 3-1)
3.1.1. Festlegung der Wandbefestigungen und Rohrleitungs-
positionen
sMit den Wandbefestigungen die Einbauposition und die Position der zu bohren-
den Rohrleitungsöffnungen festlegen.
Warnung:
Bevor Sie ein Loch in die Wand bohren, müssen Sie den Bauherrn befragen.
AStützteil JRohrschlitz unten rechts (ø90)
BMontagebrett KLoch zum Ausbrechen für Rohrschlitz unten rechts
CHauptkörper L Lage desAufweitungsanschlusses für Flüssigkeitsrohr
DSchlitz (6-11 ×20) MLage des Aufweitungsanschlusses für Gasrohr
EHauptanlage NNiveau-Einstellungsstandard
FBohrung für Schraubbolzen (14-ø14) VMaßstab einsetzen.
GBlechbohrung (49-ø5) YLochmitte
HRohrschlitz unten links (ø90) ZMaßstab mit der Linie ausrichten
ILoch zum Ausbrechen für Rohrschlitz unten links
AManschette
BLoch
C(Innenseite)
DMauer
E(Außenseite)
3.1.2. Die Löcher für die Rohrleitung bohren (Fig. 3-2)
sVerwenden Sie einen Kernbohrer, um parallel zum Verlauf der Rohrleitung eine
Bohrung von 90 bis 100 mm im Durchmesser an der in der linken Abbildung ge-
zeigten Position zu erstellen.
sDer Wanddurchbruch sollte geneigt sein, so daßdie Öffnung an der Außenseite
niedriger liegt als innen.
sEine Innenauskleidung (mit einem Durchmesser von 90 mm und vor Ort zu be-
schaffen) in die Öffnung einsetzen.
Hinweis:
Der Wanddurchbruch mußschräg angebracht sein, damit ein guter Abflußgewähr-
leistet ist.
3.1.3. Anbringung der Wandbefestigungen (Fig. 3-3)
sDa die Innenanlage fast 30 kg wiegt, mußder Aufstellungsort sorgfältig ausge-
sucht werden. Wenn die Wand nicht stark genug erscheint, diese vor dem Anbrin-
gen der Anlage mit Brettern oder Balken verstärken.
sDie Wandbefestigung muß, wenn möglich, an beiden Enden und in der Mitte gesi-
chert sein. Niemals an einer einzigen Stelle oder in asymmetrischer Form befestigen.
(Wenn möglich, die Befestigung an allen durch einen fettgedruckten Pfeil mar-
kierten Stellen sichern.)
Warnung:
Wenn möglich, die Befestigung an allen Stellen, die mit einem fettgedruckten Pfeil
markiert sind, sichern.
Vorsicht:
•Der Gerätekörper mußwaagerecht montiert werden.
•An den mit ▲markierten Löchern befestigen.
1Das Loch mit einem Gewinde versehen.
2Die Horizontale kann leicht ermittelt werden, wenn man ein Gewicht an eine Schnur hängt
und diese an der Markierung ausrichtet.
3.2. Beim Einbetten der Rohre in die Wand (Fig. 3-4)
•Befinden sich die Rohre unten links.
•Wenn die internen/externen Anschlußleitungen der Kühl- und Ablaßrohre vorab in die
Wand eingebettet werden müssen, müssen die überstehenden Rohre möglicherweise
gebogen und deren Längen an die Gegebenheiten der Anlage angepaßt werden.
•Beim Anpassen der Länge der eingebetteten Kühlrohrleitung die Markierung auf der
Montageplatte als Bezug nutzen.
•Beim Bau für die Länge der überstehenden Rohre etwas Spielraum vorsehen.
AMontageplatte
BBezugsmarkierung für Aufweitungsanschluß
CDurchbruch
DRohrleitung vor Ort
3.3. Vorbereitung der Innenanlage
Hintere, rechte und untere Rohrleitung (Fig. 3-5)
1. Kühl- und Ablaßrohr zusammenbinden.
•Die Rohre mit Kunststoffband an drei oder mehr Stellen zusammenbinden. Dadurch wird
die Durchführung der Rohre durch die Wand erleichtert.
2. Den Eckkasten abnehmen und bei Bedarf die Rohrschlitze ausbrechen.
•Zum Abnehmen des Eckkastens diesen in Richtung nach unten drücken b; dabei muß
gleichzeitig das obere Seitenteil des Eckkastens ahinein gedrückt werden.
AEckkasten
BUnterabdeckung

10
90°±0,5°
øA
R0,4~R0,8
A
45°±2°
a
a
A
B
b
b
Fig. 3-6
A
B
C
B
A
A
30~40
C
A
B
(mm)
Fig. 3-7
Fig. 3-8
3. Anbringung der Innenanlage
4. Kältemittelrohrleitung
B
Rohrleitung links und links hinten (Fig. 3-6)
1. Die untere Abdeckung abnehmen
•Die untere Abdeckung durch Schieben zur Rückseite der Anlage babnehmen und dabei
gleichzeitig die beiden durch Pfeilköpfe agekennzeichneten Punkte drücken.
2. Den Eckkasten abnehmen und bei Bedarf die beiden Löcher zum Ausbrechen heraus-
brechen.
3.4. Montage der Innenanlage
1. Montageplatte an der Wand befestigen.
2. Die Innenanlage an die beiden Haken, die sich im oberen Teil der Montageplatte befin-
den, aufhängen.
Hintere, rechte und untere Rohrleitung (Fig. 3-7)
3. Die Innenanlage anbringen.
4. Nach Anschlußder Rohre den Eckkasten wieder an der ursprünglichen Stelle anbrin-
gen (den Abbauvorgang in umgekehrter Reihenfolge vornehmen).
AQuadratisches Loch
BHaken
Rohrleitung links und links hinten (Fig. 3-8)
3. Aus dem Packmaterial ein Stück zum Befestigen (Montagestück) ausschneiden.
4. Ziehen Sie die Innenanlage wie in der Abbildung unten dargestellt in Richtung auf Ihren
Körper. Schieben Sie dann das Montagestück unter Verwendung der Einstellungs-
markierungen des Montagestücks als Bezugspunkt in Richtung auf die Montageplatte
hinein.
5. Nach Anschlußder Rohr- und Elektroleitungen die Unterabdeckung an den ursprüngli-
chen Platz zurücksetzen und das Montagestück abnehmen. Dann die Innenanlage, wie
in der Abbildung links dargestellt, befestigen.
6. Den Eckkasten an den ursprünglichen Platz zurücksetzen.
AMontagestück
BZimmerdecke
CRippe
4.1. Rohranschlüsse (Fig. 4-1)
•Wenn im Handel erhältliche Kupferrohre verwendet werden, Flüssigkeits- und Gasrohre
mit im Handel erhältlichem Isoliermaterial (Hitzebeständig bis 100 °C und mehr, Stärke
12 mm oder mehr) umwickeln.
•Die in der Anlage befindlichen Teile der Ablaßrohre sollten mit Isoliermaterial aus Schaum-
stoff (spezifisches Gewicht 0,03 - 9 mm oder stärker) umwickelt werden.
•Vor dem Anziehen der Konusmutter eine dünne Schicht Kältemittel-Öl auf das Rohr und
auf die Oberfläche des Sitzes an der Nahtstelle auftragen.
•Mit zwei Schraubenschlüsseln die Rohrleitungsanschlüsse fest anziehen.
•Die Anschlüsse der Innenanlage mit dem mitgelieferten Isoliermaterial für die Kältemittel-
rohrleitung isolieren. Beim Isolieren sorgfältig vorgehen.
Fig. 4-1
AAbmessungen der Aufweitungsschnitte
Kupferrohr O.D. Aufweitungsabmessungen
(mm)
øA Abmessungen (mm)
ø6,35 8,7 - 9,1
ø9,52 12,8 - 13,2
ø12,7 16,2 - 16,6
ø15,88 19,3 - 19,7
ø19,05 22,9 - 23,3
CTragen Sie Kältemaschinenöl auf die gesamte Konusauflagefläche auf.
C
B
BGrößen der Kältemittelrohre & Anzugsdrehmoment für Konusmutter
*Für folgende Rohre die mitgelieferte Konusmutter verwenden: Flüssigkeitsrohr von P50, P100, P125 und Gasrohr von P50.
P20/25/32/40
P50
P63/80
P100/125
Konusmutter O.D.
17 26
22 29
22 29
22 36
Flüssigkeits-
rohrleitung
(mm)
Gasrohr-
leitung
(mm)
R407C oder R22
Flüssigkeitsrohrleitung Gasrohrleitung
Rohrgröße Rohrgröße
(mm) (mm)
ODø6,35 14 - 18 ODø12,7 49 - 61
ODø9,52 34 - 42* ODø15,88 68 - 82*
ODø9,52 34 - 42 ODø15,88 68 - 82
ODø9,52 34 - 42 ODø19,05 100 - 120*
Anzugs-
drehmoment
(N.m)
Anzugs-
drehmoment
(N.m)
R410A
Flüssigkeitsrohrleitung Gasrohrleitung
Rohrgröße Rohrgröße
(mm) (mm)
ODø6,35 14 - 18 ODø12,7 49 - 61
ODø6,35 34 - 42 ODø12,7 68 - 82
ODø9,52 34 - 42 ODø15,88 68 - 82
ODø9,52 34 - 42 ODø15,88 100 - 120
Anzugs-
drehmoment
(N.m)
Anzugs-
drehmoment
(N.m)

11
A
E
60
10 22
70
21 245
D
8
B
E
D
10
190
22
70 35
8
60
C
E
8
60
10 22
70
21 245
D
4. Kältemittelrohrleitung
1
Fig. 4-2
Fig. 4-4
E
D
B
CA
C
B
D
F
35
449
581
28031
54
86
153
700
Fig. 4-3
A
B
C
D
E
F
G
2
4.3. Rohrleitungen für Kältemittel (Fig. 4-4)
Innenanlage
1. Die Konusmutter und den Deckel der Innenanlage abnehmen.
2. Flüssigkeits- und Gasrohr am Ende aufweiten und Kältemaschinenöl (beim Fachhänd-
ler vor Ort zu beschaffen) auf die Oberfläche des aufgeweiteten Blechs auftragen.
3. Die Kühlleitung des Hausanschlusses schnell an die Anlage anschließen.
4. Die Rohrleitungsabdeckung 3, die am Gasrohr angebracht ist, herumwickeln und dar-
auf achten, daßdie Anschlußstelle nicht sichtbar ist.
5. Die Rohrleitungsabdeckung der Flüssigkeitsrohrleitung der Anlage herumwickeln und
sicherstellen, daßsie das Isoliermaterial der Flüssigkeitsrohrleitung des Hausanschlusses
abdeckt.
6. Die mitgelieferten Bänder 4zur Abdichtung beider Enden (15–20 mm) jeder Rohrab-
deckung 3verwenden.
AKühlrohr und Isolierung (beim örtlichen Fachhändler erhältlich)
BGasrohrleitung der Anlage EBänder 4
CFlüssigkeitsrohrleitung der Anlage FGasrohrleitung des Hausanschlusses
DRohrabdeckung 3GFlüssigkeitsrohrleitung des Hausanschlusses
Bei Verwendung von im Handel erhältlichen Kupferrohren: (Fig. 4-5)
Dafür sorgen, daßdas Absperrventil der Außenanlage vollkommen geschlossen ist. (Die
Anlage wird mit geschlossener Armatur versandt). Nach Vornahme aller Rohrleitungsan-
schlüsse zwischen Innen- und Außenanlage eine Vakuumreinigung der Luft vom System
aus über den Wartungsausgang der Absperrarmatur an der Außenanlage vornehmen.
1Kältemaschinenöl auf die ganze Fläche des aufgeweiteten Blechs auftragen.
2Stets die an der Hauptanlage angebrachten Konusmuttern verwenden.
ABand 4BEng umwickelt CKältemittelrohrleitung
D Isolierung der Kältemittelrohrleitung ERohrabdeckung 3
•Zur Vermeidung der Ansammlung von Feuchtigkeit an der Kühlrohrleitung die Rohre, die
sich im Rohrspeicherraum der Anlage befinden, mit dem mitgelieferten Filzband 5um-
wickeln.
1
2
B
C
D
E
A
Fig. 4-5
5. Verrohrung der Dränage
Fig. 5-1
AB
C
5.1. Verrohrung der Dränage (Fig. 5-1)
•Ablaßrohre sollten eine Neigung von 1/100 oder mehr aufweisen.
•Zur Verlängerung der Auslauf-/Dränagerohrleitung einen im Handel erhältlichen biegsa-
men Schlauch (Innendurchmesser 15 mm) oder ein Rohr aus Hartvinylchlorid (VP-20)
verwenden. Darauf achten, daßan den Anschlußstellen kein Wasser austritt.
•Wenn die Auslauf-/Dränagerohrleitung durch die Innenanlage geführt wird, mußsie mit
einem handedsüblichen Isoliermaterial (Schaumpolyäthylen mit einem spezifischen Ge-
wicht von 0,03 und einer Stärke von 9 mm oder mehr) abgedeckt werden.
•Ablaßrohrleitung nicht direkt in einen Drängraben, in dem sich Schwefeldämpfe bilden
können, münden lassen.
•Nach Abschlußder Rohrverlegung vergewissern, daßWasser aus dem Ende des Ablaß-
rohres herausfließt.
AAblaßanschlußmuffe CAblaßschlauch der Innenanlage
BAblaßleitung des Hausanschlusses (VP-20)
Vorsicht:
Das Ablaßrohr sollte gemäß Angaben im Installationshandbuch eingebaut werden,
um einwandfreie Dränage zu gewährleisten. Thermoisolierung der Ablaßrohre ist not-
wendig, um Bildung von Kondenswasser zu verhindern. Wenn die Ablaßrohre nicht
vorschriftsmäßig installiert und isoliert wurden, kann Kondenswasser auf die Zim-
merdecke, den Boden oder sonstiges Inventar tropfen.
4.2. Anordnung der Kältemittel- und Ablaßrohrleitungen
1Anordnung der Kältemittel- und Ablaßrohrleitungen (Fig. 4-2)
•Das Ablaßrohr kann zur Anpassung an die Gegebenheiten vor Ort in der Mitte getrennt
werden.
A(Gesamtlänge des flexiblen Schlauchs) DAuslaufschlauch
BFlüssigkeitsrohrleitung ERohrleitung an der linken Seite
CGasrohrleitung FRohrleitung an der rechten Seite
2Die Lage der auszubrechenden Löcher auf dem Gerätekörper festlegen. (Fig. 4-3)
sBrechen Sie die Löcher mit einem Sägeblatt oder einem geeigneten Messer aus.
Darauf achten, keine anderen Teile der Anlage zu beschädigen.
•Den Eckkasten abnehmen und mit dem Bohrer ein Loch ausbrechen. Wenn ein Loch
angebracht wird, ohne den Kasten abzunehmen, kann der Ablaßschlauch beschädigt
werden.
ARohrleitung an der linken Seite DKabeldurchgang für Fernbedienung
BUntere Rohrleitung EEckkasten
CRohrleitung an der rechten Seite

12
5. Verrohrung der Dränage
Vorbereitung der Rohrleitung links und links hinten (Fig. 5-2)
1Den Ablaßdeckel abnehmen
•Den Ablaßdeckel abnehmen, indem das am Ende des Rohres herausstehende Teil er-
faßt und herausgezogen wird.
AAblaßdeckel
2Den Ablaßschlauch abnehmen
•Den Ablaßschlauch abnehmen, indem man den Boden des Schlauchs a(durch Pfeil
gekennzeichnet) erfaßt und zu sich hin zieht b.
3Den Ablaßdeckel einsetzen
•Einen Schraubenzieher in das Loch am Ende des Rohres einführen und darauf achten, in
Richtung des Bodens des Ablaßdeckels zu drücken.
4Den Ablaßschlauch einführen
•Den Ablaßschlauch schieben bis er sich am Boden des Anschlußausgangs des Ablaß-
kastens befindet.
•Bitte dafür sorgen, daßder Haken des Ablaßschlauchs sachgerecht über dem über-
stehenden Anschlußausgang des Ablaßkastens angebracht ist.
BHaken
Die Seitenplatte der Innenanlage auf der Ablaßseite abnehmen.Wasser in die Dränpfanne
gießen und vergewissern, daßes am Ende des Ablaßrohres herausfließt.Wenn dies der
Fall ist, Seitenblech wieder anbringen.
A
a
b
A
A
B
1
3
2
4
Fig. 5-2
6. Elektroarbeiten
A
Fig. 5-3
Fig. 6-1
6.1. Innenanlage (Fig. 6-1)
1. Den Eckkasten abnehmen.
2. Jede Elektroleitung in die Anlage installieren.
3. Das Frontgitter öffnen, eine Blechschraube abnehmen und die Abdeckung der Klemm-
leiste entfernen.
4. Jede Elektroleitung sachgerecht an der Klemmleiste befestigen.
•Für zukünftige Wartungs- und Bedienungsarbeiten die Elektroleitung mit genügend zu-
sätzlicher Länge (Spiel) vorsehen.
5. Alle abgenommenen Teile wieder dort anbringen wo sie vorher waren.
6. Mit einer Klemme aus dem unteren Bereich des Elektrokastens jede einzelne Elektro-
leitung befestigen.
AAbdeckung der Klemmleiste DKlemme zur Befestigung der Elektroleitungen
BKlemmleiste für Übertragungskabel EKlemmen der MA-Fernbedienung
Nicht-polarisiert M1, M2 Nicht-polarisiert 1, 2
CKlemmleiste für Netzanschluss
Polarisiert L, N,
Stromversorgungskabel
•Die Stromversorgung muss mindestens den Normen 245 IEC 53 oder 227 IEC 53 ent-
sprechen.
•Eine Erdleitung installieren, die länger und stärker als andere Kabel ist.
Als Mittel zur Trennung vom Netzanschlußist ein Trennschalter oder eine ähnliche Vorrich-
tung in alle aktiven Stromleiter von Standleitungen einzubauen.
6.2. Anschlußder Fernbedienungs-, Innen- und Außen-
übertragungskabel (Fig. 6-2)
•Anschlußder Innenanlage TB5 und der Außenanlage TB3. (2-adrig, nichtpolarisiert)
Das ’S’auf der Innenanlage TB5 ist ein abgeschirmter Leitungsanschluß. Angaben über
die technischen Daten der Anschlußkabel finden sich in den Montagehandbüchern der
Außenanlage.
•Eine Fernbedienung entsprechend den Angaben im zur Fernbedienung gehörenden Hand-
buch installieren.
•Das Übertragungskabel der Fernbedienung mit einem Kernaderkabel von 0,75 mm2und
einer Länge bis zu 10 m anschließen. Wenn die Entfernung mehr als 10 m beträgt, ein
Verbindungskabel von 1,25 mm2verwenden.
1MA-Fernbedienung
•“1”und “2”am TB15 der Innenanlage an eine MA-Fernbedienung anschließen (nicht po-
larisierte, zweiadrige Elektroleitung).
•9 bis 13 V Gleichstrom zwischen 1 und 2 (MA-Fernbedienung)
2M-NET-Fernbedienung
•“M1”und “M2”am TB5 der Innenanlage an eine M-NET-Fernbedienung anschließen (nicht
polarisierte, zweiadrige Elektroleitung).
•24 bis 30 V Gleichstrom zwischen M1 und M2 (M-NET-Fernbedienung)
AKlemmleiste für Übertragungskabel der Innenanlage
BKlemmleiste für Übertragungskabel der Außenanlage
CFernbedienung
Fig. 6-2
1
2
AA
C
TB5 TB15 TB5 TB15
SM1M2 SM1M2
B
TB3
M1M2 21
C
21
AA
C
TB5 TB5
SM1M2 SM1M2
C
B
TB3
M1M2
C
B
CD
A
AGasrohr
BFlüssigkeitsrohr
CFilzband 3
DAblaßschlauch
5.2. Abschlußder Rohrverlegungsarbeiten (Fig. 5-3)
Benutzung des Rohrspeicherraums der Anlage (für Rohrleitung links
und links hinten)
•Zur Vermeidung der Ansammlung von Feuchtigkeit an der Kühlrohrleitung die Rohre, die
sich im Rohrspeicherraum der Anlage befinden, mit dem mitgelieferten Filzband 3um-
wickeln.
•Beim Umwickeln des Filzbandes darauf achten, daßdie Überlappung höchstens
die Hälfte der Bandbreite ausmacht.
•Zum Befestigen des Filzbandendes einen Bandageclip o.ä. verwenden.

13
6. Elektroarbeiten
Fig. 6-3
A
Fig. 6-4
TIMER SET
PAR-20MAA
ON/OFF
CENTRALLY CONTROLLED
ERROR CODE
CLOCK
ON OFF
˚C
CHECK
CHECK MODE
FILTER
TEST RUN
FUNCTION
˚C
1Hr.
NOT AVAILABLE
STAND BY
DEFROST
FILTER
CHECK TEST
TEMP.
2
BC
34
5
1
A
E
D
G
I
JJJ
KK
KK
JJ
LK
H
*1
*3
L1
L2 L4
r
L3
*2
Fig. 7-1
Zwangsbedingungen bei Übertragungskabeln (Fig. 6-3)
Größte Länge der Elektroleitung (L1+L2+L4oder L1+L3oder L2+L3+L4): weniger als 200 m
Länge zwischen Innenanlage und Fernbedienung (R): Bis zu 10 m
GAußenanlage
HErde
IBC-Steuerung
JInnenanlage
KM-NET-Fernbedienung
L2-adrig, nichtpolarisiert
Hinweis:
*1 Die Erdleitung des Übertragungskabel über die Erdanschlußklemme der Außen-
anlage zur Erde verlegen.
*2 Wenn das Fernbedienungskabel länger als 10 m ist, im Bereich, der die Länge
überschreitet, ein Kabel von 1,25 mm2 verwenden. Die Überlänge kann bis zu 200
m betragen.
*3 Die BC-Steuerung ist nur bei der Baureihe R2 für gleichzeitiges Kühlen und Hei-
zen notwendig.
6.3. Adressen einsetzen (Fig. 6-4)
(Dafür sorgen, daßbei den Arbeiten der Netzstrom auf AUS geschaltet ist.)
•Zur Einstellung gibt es zwei Arten von Rotationsschaltern: Zur Einstellung der Adressen
von 1 bis 9 und über 10 sowie zur Einstellung der Abzweigungsnummern.
Hinweis:
Bitte den Schalter SW5 je nach Netzspannung einstellen:
•Bei Netzspannung von 230 V and 240 V Schalter SW5 auf die Seite 240 V einstellen.
•Bei Netzspannung von 220 V Schalter SW5 auf die Seite 220 V einstellen.
AAdressentafel
6.4. Steuerkabelarten
1. Übertragungskabel für die Verdrahtung: Abgeschirmte Elektroleitungen CVVS
oder CPEVS
•Kabeldurchmesser: Mehr als 1,25 mm2
2. Kabel der M-NET-Fernbedienung
Art des fernbedienungskabels Abgeschirmte Elektroleitungen MVVS
Kabeldurchmesser Mehr als 0,5 bis 1,25 mm2
Anmerkungen
Bei Überschreiten von 10 m ein Kabel mit den gleichen
technischen Daten wie bei der Übertragungsleitung
verwenden.
3. Kabel der MA-Fernbedienung
Art des fernbedienungskabels 2-adriges kabel (nicht abgeschirmt)
Kabeldurchmesser 0,3 bis 1,25 mm2
7. Testlauf (Fig. 7-1)
1Taste [TEST RUN]/(TESTLAUF) zweimal drücken →dadurch erscheint [TEST RUN]
auf dem Bildschirm.
2Taste [Selecting operation] ([Betriebsartwahl]) drücken. →Vergewissern, daßLuft aus-
geblasen wird.
3Taste [Fan speed adjustment] ([Einstellung der Gebläsegeschwindigkeit]) drücken. →
Vergewissern, daßsich die Geschwindigkeit der ausgeblasenen Luft ändert.
4Taste [Up/down airflow selection] ([Luftstromrichtung nach oben/nach unten wählen]),
um die Richtung des Luftstroms zu ändern.
5Taste [ON/OFF] ([EIN/AUS]) drücken, um Testlaufzu beenden. →Testlauf wird abge-
brochen.
ABeleuchtung eingeschaltet
BAnzeige des Inspektionscodes
CAnzeige der Restzeit des Testlaufs
DDie Temperatur der Flüssigkeitsrohrleitung der Innenanlage anzeigen
EAnzeige des Testlaufs
Hinweis:
•Der Zeitschalter mit der 2-Stunden-Einstellung ist eingeschaltet, um den Testlauf
automatisch nach zwei Stunden zu beenden.
•Auf der Fernbedienung wird während des Testlaufs in der Temperaturanzeige die
Temperatur des Flüssigkeitsrohres der Innenanlage angezeigt.
SW14
0
SW11
0
SW12
0
12345678910
ON
OFF
SW1
SW5
220V 240V
SWC
CN82
CN43

14
H
D
W
E
D
C
B
A
F
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
G H
L’appareil intérieur est livré avec les accessoires et les éléments suivants:
Numéro d ’élément ACCESSOIRE QUANTITE EMPLACEMENT
1Equerre de fixati on murale 1 Fixe
r à l’arrière de l’ap-
pareil.
2Vis de fixation 4 ×35 12
3Matière isolante 3
4Capuchon des tuyaux 1
5Bande 3
6Raccord conique 3/8 F P50 1
7Raccord conique 5/8 F P50 1
2.1. Dimensions externes (Fig. 2-1)
Choisir un emplacement approprié en prenant compte des espaces suivants pour l’installa-
tion et l’entretien.
(mm)
Modèles W D H AE FGH
PKFY-
P·VGM 990 235 340 Min. 30 Max. 130 Min. 180 Min. 50 Min. 150
BPlafond CMur DMeubles, etc.
Avertissement:
Fixer l’appareil intérieur à un plafond suffisamment résistant pour supporter son
poids.
Fig. 2-1
sAvant d’installer le climatiseur, lire attentivement toutes les “Consignes de
sécurité”.
ss
ss
sVeuillez consulter ou obtenir l’autorisation de votre compagnie d’électricité
avant de connecter votre système.
Avertissement:
Précautions à suivre pour éviter tout danger de blessure ou de décès de l’utilisateur.
Précaution:
Décrit les précautions qui doivent être prises pour éviter d’endommager l’appareil.
Une fois l’installation terminée, expliquer les “Consignes de sécurité”, l’utilisation et
l’entretien de l’appareil au client conformément aux informations du mode d’emploi
et effectuer l’essai de fonctionnement en continu pour garantir un fonctionnement normal.
Le manuel d’installation et le mode d’emploi doivent être fournis à l’utilisateur qui doit les
conserver. Ces manuels doivent également être transmis aux nouveaux utilisateurs.
Avertissement:
• Demandez à votre revendeur ou à un technicien agréé d’installer le climatiseur.
• Installez l’appareil sur une structure capable de supporter son poids.
• Utilisez les câbles mentionnées pour les raccordements.
• Utiliser uniquement les accessoires agréés par Mitsubishi Electric et demander à
votre revendeur ou à une société agréée de les installer.
• Ne touchez jamais les ailettes de l’échangeur de chaleur.
• Installez le climatiseur en respectant les instructions du manuel d’installation.
• Demandez à un électricien agréé d’effectuer l’installation électrique conformément
aux réglementations locales.
• Si le climatiseur est installé dans une pièce relativement petite, certaines mesures
doivent être prises pour éviter que la concentration de réfrigérant ne dépasse le
seuil de sécurité en tenant compte des possibilités de fuites de réfrigérant.
• Les parties détachées de la face prédécoupée peuvent blesser l’installateur (cou-
pure, etc.). Il lui est donc demandé de porter des vêtements de protection (gants,
etc.).
1. Consignes de sécurité
: Indique une action qui doit être évitée.
: Indique que des instructions importantes doivent être prises en considération.
: Indique un élément qui doit être mis à la terre.
: Indique des précautions à prendre lors du maniement de pièces tournantes.
: Indique que l’interrupteur principal doit être désactivé avant d’effectuer tout travail
d’entretien.
: Danger d’électrocuition.
: Attention, surface chaude.
ELV
: Lors de travaux d’entretien, coupez l’alimentation de l’appareil intérieur ainsi que
de l’appareil extérieur.
Avertissement:
Prendre soin de lire les étiquettes se trouvant sur l’appareil principal.
Précaution:
•Lors de l’utilisation de réfrigérant R410A ou R407C, n’utilisez jamais les tuyaux de
réfrigérant existants.
•Lors de l’utilisation de réfrigérant R410A ou R407C, appliquez une petite quantité
d’huile ester, de l’huile ou de l’alkylbenzène, comme huile réfrigérante sur les éva-
sements et les connexions àbrides.
•N’utilisez pas le climatiseur près d’animaux ou de plantes ou près d’aliments, d’ins-
truments de précision ou d’objets d’art.
•N’utilisez pas le climatiseur dans certains environnements.
•Mettez l’appareil àla terre.
•Installez un disjoncteur, comme spécifié.
•Utilisez des câbles d’alimentation dont la capacitéàdistribuer le courant et la va-
leur nominale sont adéquates.
•Utilisez uniquement un disjoncteur et un fusible de la valeur indiquée.
•Ne touchez pas les interrupteurs avec les doigts mouillés.
•Ne touchez pas les tuyaux de réfrigérant pendant ou immédiatement après le fonc-
tionnement.
•Ne faites pas fonctionner le climatiseur lorsque les panneaux et dispositifs de sé-
curitéont étéenlevés.
•Ne mettez pas l’appareil immédiatement hors tension après son fonctionnement.
Index
1. Consignes de sécurité ........................................................................... 14
2. Emplacement pour l’installation ............................................................. 14
3. Installation de l’appareil intérieur ........................................................... 15
4. Tuyau de réfrigérant ............................................................................... 16
5. Mise en place du tuyau d’écoulement ................................................... 17
6. Installations électriques ......................................................................... 18
7. Marche d’essai (Fig. 7-1) ....................................................................... 19
2. Emplacement pour l’installation
Dans l’emballage.

15
AMin. 140 mm
BMin. 300 mm
CMin. 55 mm
DPlanche d’installation
AManchon
BOrifice
C(Côtéintérieur)
DMur
E(Côtéextérieur)
3. Installation de l’appareil intérieur
(mm)
Fig. 3-1
Fig. 3-2
Fig. 3-3
Fig. 3-4
Fig. 3-5
420
495 405 360 300 245 190 135
75 32 20
0
35
25
95
205 260 320 345 495 150
230 210
140 170 190 425
40
0
0
35
55
80
130
190
230
272
310
340
322*
A
B
C
D
E
F
G
H
IJ
K
LMN
B
Y
Z
V
100
A
C
D
E
B
1
D2
B
A
C
a
A
b
A
B
D
C
3.1. Installation de la structure de montage mural
(Fig. 3-1)
3.1.1. Installation de la structure de montage mural et mise en place des
tuyaux
sA l’aide de la structure de montage mural, déterminer l’emplacement d’installa-
tion de l’appareil et le lieu de forage des orifices pour les tuyaux.
Avertissement:
Avant de forer un trou dans le mur, veuillez demander l’autorisation au responsable
de l’édifice.
APièce de support JFente du tuyau inférieur droit (ø90)
BPlanche d’installation K Orifice pré-coupépour la fente du tuyau inférieur droit
CPartie principale LPosition de la connexion évasée du tuyau de liquide
DFente (6-11 ×20) MPosition de la connexion évasée du tuyau de gaz
ECentre de l’appareil NNorme de nivellement
FOrifice du boulon (14-ø14) VIntroduire la balance.
GOrifice fileté(49-ø5) YOrifice central
H Fente du tuyau inférieur gauche (ø90) ZAligner la balance avec la ligne.
IOrifice pré-coupépour la fente du tuyau inférieur gauche
3.1.2. Forage de l’orifice des tuyaux (Fig. 3-2)
sUtiliser une foreuse àtémoins pour forer un orifice de pénétration dans le mur de
90 à100 mm de diamètre, alignésur la direction du tuyau, àl’endroit indiquésur
le diagramme àgauche.
sL’orifice de pénétration dans le mur doit être inclinéde telle sorte que l’ouverture
extérieure soit plus basse que l’ouverture intérieure.
sInsérer un manchon (de 90 mm de diamètre - non fourni) dans l’orifice.
Remarque:
L’orifice de pénétration doit être inclinéafin d’augmenter le débit.
3.1.3. Installation du support de montage mural (Fig. 3-3)
sL’appareil extérieur pesant près de 30 kg, choisir l’emplacement de montage en
tenant bien compte de ce fait. Si le mur ne semble pas être assez résistant, le ren-
forcer avec des planches ou des poutres avant d’installer l’appareil.
sLa structure de montage doit être attachée àses deux extrémités et au centre, si
possible. Ne jamais la fixer àun seul endroit ou de manière asymétrique.
(Si possible, attacher la structure àtous les points indiqués par une flèche en
caractères gras.)
Avertissement:
Si possible, attacher la structure àtous les points marqués d’une flèche en caractè-
res gras.
Précaution:
•Le corps de l’appareil doit être montéàl’horizontale.
•Le fixer aux orifices marqunés d’un ▲.
1Attachez un fil àl’orifice.
2Ce niveau peut être obtenu facilement en attachant un poids au fil et en alignant le fil avec la
marque.
3.2. Lors de l’encastrement des tuyaux dans le mur
(Fig. 3-4)
•Les tuyaux se trouvent en bas àgauche.
•Lorsque le tuyau de réfrigérant, les lignes de connexion internes/externes des tuyaux
d’écoulement, etc. doivent être encastrés dans le mur àl’avance, les tuyaux qui sortent
etc, devront sans doute être coudés et vous devrez probablement modifier leur longueurs
pour les adapter àl’appareil.
•Utiliser les marques de la plaque de montage comme référence pour adapter la longueur
du tuyau de réfrigérant encastré.
•Pendant la construction, laisser une marge pour la longueur des tuyaux qui sortent etc.
APlaque de montage
BMarques de référence pour les connexions évasées
COrifice de pénétration
DTuyauterie sur place
3.3. Préparation de l’appareil intérieur
Tuyautage arrière, àdroite et en bas (Fig. 3-5)
1. Relier les tuyaux de réfrigérant et d’écoulement.
•Relier les tuyaux en appliquant du ruban de vinyle àtrois endroits au moins. Ceci facili-
tera leur passage par le mur.
2. Retirer la boîte d’angle et dégager les orifices pré-coupés le cas échéant.
•Retirer la boîte d’angle en la poussant vers le bas btout en appuyant sur sa partie
supérieure a.
ABoîte d’angle
BCouvercle du dessous

16
90°±0,5°
øA
R0,4~R0,8
A
45°±2°
a
a
A
B
b
b
Fig. 3-6
A
B
C
B
A
A
30~40
C
A
B
(mm)
Fig. 3-7
Fig. 3-8
3. Installation de l’appareil intérieur
4. Tuyau de réfrigérant
B
Tuyautage gauche et arrière gauche (Fig. 3-6)
1. Retirer le couvercle du dessous.
•Retirer le couvercle du dessous en le faisant glisser vers l’arrière de l’appareil btout en
appuyant sur les deux points marqués par des têtes de flèches a.
2. Retirer la boîte d’angle et dégager les orifices prédécoupés le cas échéant.
3.4. Montage de l’appareil intérieur
1. Fixer la plaque de montage au mur.
2. Suspendre l’appareil intérieur sur les deux crochets placés dans la partie supérieure de
la plaque de montage.
Tuyautage arrière, àdroite et en bas (Fig. 3-7)
3. Attacher l’appareil intérieur.
4. Après le raccordement des tuyaux, remettre la boîte d’angle en place (suivre les indica-
tions pour le démontage àl’envers).
AOrifice carré
BCrochets
Tuyautage gauche et arrière gauche (Fig. 3-8)
3. Découper une pièce de montage dans les matériaux d’emballage.
4. Soulever l’appareil intérieur vers soi comme l’indique la figure ci-dessous et glisser la
pièce de montage dans la plaque de montage, en utilisant les marques de position de la
pièce de montage comme référence.
5. Après le raccord des tuyaux et le câblage, remettre le couvercle du dessous en place et
retirer la pièce de montage; fixer l’appareil intérieur comme illustrésur la gauche.
6. Remettre la boîte d’angle en place.
APièce de montage
BPlafond
CSaillies
4.1. Connexion des tuyaux (Fig. 4-1)
•En cas d’utilisation de tuyaux en cuivre disponibles sur le marché, envelopper les tuyaux
de liquide et de gaz avec de la matière isolante vendue dans le commerce sur le marché
(résistant àune chaleur de 100 °C ou supérieure et d’une épaisseur de 12 mm ou plus).
•Les parties intérieures du tuyau d’écoulement doivent également être entourées de ma-
tière isolante en mousse de polyéthylène (avec une poids spécifique de 0,03 et de 9 mm
d’épaisseur ou plus).
•Appliquer un film mince d’huile réfrigérante sur la surface du tuyau et du support du joint
avant de serrer l’écrou évasé.
•Utiliser deux clés pour serrer les connexions des tuyaux.
•Utiliser la matière isolante des tuyaux de réfrigérant fournie afin d’envelopper les con-
nexions des appareils intérieurs. Effectuer l’isolation avec soin.
Fig. 4-1
ADimension de l’évasement
Diam. ext. Tuyau en Dimensions évasement
cuivre (mm) Dimensions øA (mm)
ø6,35 8,7 - 9,1
ø9,52 12,8 - 13,2
ø12,7 16,2 - 16,6
ø15,88 19,3 - 19,7
ø19,05 22,9 - 23,3
CAppliquer de l’huile réfrigérante sur toute la surface évasée du fond.
BDiamètres des tuyaux de réfrigérant & couple de serrage des raccords coniques
* Utiliser le raccord conique fourni pour les tuyaux suivants : Conduit de liquide des P50, P100, P125 et conduit de gaz du P50.
C
B
P20/25/32/40
P50
P63/80
P100/125
R407C ou R22
Tuyau àliquide Tuyau àgaz
Diamètre du tuyau Diamètre du tuyau
(mm) (mm)
ODø6,35 14 - 18 ODø12,7 49 - 61
ODø9,52 34 - 42* ODø15,88 68 - 82*
ODø9,52 34 - 42 ODø15,88 68 - 82
ODø9,52 34 - 42 ODø19,05 100 - 120*
R410A
Tuyau àliquide Tuyau àgaz
Diamètre du tuyau Diamètre du tuyau
(mm) (mm)
ODø6,35 14 - 18 ODø12,7 49 - 61
ODø6,35 34 - 42 ODø12,7 68 - 82
ODø9,52 34 - 42 ODø15,88 68 - 82
ODø9,52 34 - 42 ODø15,88 100 - 120
P20/25/32/40
P50
P63/80
P100/125
Diam.ext. raccord conique
17 26
22 29
22 29
22 36
Couple de
serrage
(N·m)
Couple de
serrage
(N·m)
Couple de
serrage
(N·m)
Couple de
serrage
(N·m)
Tuyau à
liquide
(mm)
Tuyau à
gaz
(mm)

17
A
E
60
10 22
70
21 245
D
8
B
E
D
10
190
22
70 35
8
60
C
E
8
60
10 22
70
21 245
D
4. Tuyau de réfrigérant
1
Fig. 4-2
Fig. 4-4
E
D
B
CA
C
B
D
F
35
449
581
28031
54
86
153
700
Fig. 4-3
A
B
C
D
E
F
G
2
4.3. Travaux pour l’installation des tuyaux de réfrigérant
(Fig. 4-4)
Appareil intérieur
1. Retirer l’écrou évaséet le couvercle de l’appareil intérieur.
2. Créer un évasement pour le tuyau de liquide et pour le tuyau de gaz et appliquer de
l’huile pour machine réfrigérante (disponible chez votre fournisseur local) sur la surface
du siège évasé.
3. Raccorder rapidement les tuyaux de réfrigérant sur place àl’appareil.
4. Envelopper le couvercle du tuyau 3fixéau tuyau de gaz et vérifier si le joint du raccord
n’est pas visible.
5. Envelopper le couvercle du tuyau de liquide de l’appareil et vérifier s’il recouvre bien la
matière isolante du tuyau de liquide sur place.
6. Utiliser les bandes fournies 4pour serrer les deux extrémités (15 à20 mm) de chaque
couvercle de tuyau 3.
ATuyau de réfrigérant et matière isolante (disponible chez votre fournisseur local)
BTuyau de gaz de l’appareil EBandes 4
CTuyau de liquide de l’appareil FTuyau de gaz sur place
DCouvercle du tuyau 3GTuyau de liquide sur place
En cas d’utilisation de tuyaux de cuivre disponibles sur le marché: (Fig. 4-5)
Vérifier que la vanne d’arrêt de l’appareil extérieur soit fermée àfond. (L’appareil extérieur
est livréd’usine avec la vanne fermée). Lorsque le raccordement des tuyaux des appareils
intérieurs et extérieurs est terminé, faire le vide d’air du système par le port de service de la
vanne d’arrêt, sur l’appareil extérieur.
1Appliquer de l’huile pour machine réfrigérante sur toute la surface du siège évasé.
2Toujours utiliser les écrous évasés fixés àl’appareil principal.
ABande 4BBien enveloppéCTuyau de réfrigérant
DMatière isolante du tuyau de réfrigérant ECouvercle des tuyaux 3
•Pour éviter la condensation sur les tuyaux de réfrigérant, envelopper les tuyaux qui se
trouvent dans l’espace de rangement avec le ruban de feutre fourni 5.
1
2
B
C
D
E
A
Fig. 4-5
Fig. 5-1
AB
C
4.2. Mise en place des tuyaux de réfrigérant et d’écou-
lement
1Position des tuyaux de réfrigérant et d’écoulement (Fig. 4-2)
•Le tuyau d’écoulement peut être coupéen fonction des conditions d’installation.
A(Longueur totale de tuyau flexible) DTuyau flexible d’évacuation
BTuyau àliquide ETuyauterie de gauche
CTuyau àgaz FTuyauterie de droite
2Déterminer la position des orifices àdégager sur le corps de l’appareil. (Fig. 4-3)
sDécouper les orifices àdégager àl’aide d’une scie ou d’un couteau adéquat.
Prendre soin de ne pas endommager d’autres éléments de l’appareil.
•Retirer le boîtier en coin et forer un orifice àdégager. Si le forage se fait sans retirer le
boîtier, le tuyau d’écoulement risque d’être abîmé.
ATuyauterie de gauche DCâble de la télécommande passant par l’orifice
BTuyauterie inférieure EBoîte d’angle
CTuyauterie de droite
5. Mise en place du tuyau d’écoulement
5.1. Mise en place du tuyau d’écoulement (Fig. 5-1)
•Les tuyaux d’écoulement doivent avoir une inclinaison de 1/100 ou supérieure.
•Pour rallonger le tuyau d’évacuation, utilisez un tuyau flexible (diamètre intérieur de
15 mm),disponible dans les commerces, ou un tuyau de chlorure de vinyle dur (VP-20).
Assurez-vous qu’il n’y a aucune fuite d’eau en provenance des joints.
•Si le tuyau d’évacuation passe àtravers l’habitation, il doit être enveloppéd’un isolant
(polyéthylène mousse: gravitéspécifique :0,03, épaisseur : 9 mm ou plus), disponible
dans les commerces.
•Ne pas diriger les tuyaux d’écoulement directement vers un fosséd’écoulement dans
lequel des gaz sulfuriques pourraient être acheminés.
•Lorsque la mise en place des tuyaux est terminée, vérifier que l’eau ressorte bien par
l’extrémitédu tuyau d’écoulement.
APrise de raccord de l’écoulement CTuyau d’écoulement de l’appareil intérieur
BTuyau d’écoulement sur place (VP-20)
Précaution:
Les tuyaux d’écoulement doivent être installés conformément aux instructions du
présent manuel d’installation pour assurer un écoulement correct. L’isolation ther-
mique des tuyaux d’écoulement est nécessaire pour éviter la condensation. Si les
tuyaux d’écoulement ne sont pas correctement installés et isolés, des gouttes de
condensation risquent de se former au plafond, sur le sol ou àtout autre endroit.

18
5. Mise en place du tuyau d’écoulement
A
a
b
A
A
B
1
3
2
4
Fig. 5-2
6. Installations électriques
A
Fig. 5-3
Fig. 6-1
6.1. Appareil intérieur (Fig. 6-1)
1. Retirer la boîte d’angle.
2. Installer chaque câble dans l’appareil.
3. Ouvrir la grille avant, retirer une vis de fixation et retirer le capot du bloc des connec-
teurs.
4. Raccorder chaque câble correctement au bloc des connecteurs.
•Pour faciliter l’entretien futur de l’appareil, laisser une marge de flottement dans la lon-
gueur des câbles.
5. Remettre tous les éléments àleur emplacement d’origine.
6. Attacher chaque câble avec une pince située dans le bas de la boîte des éléments
électriques.
ACouvercle du bloc de sorties DBride pour attacher les fils
BBloc de sorties du câble de transmission EBornes de la télécommande MA
M1, M2 non polarisés 1, 2 non polarisés
CBloc de sorties de l’alimentation
L, N polarisés
Câblage de l’alimentation
•Les codes d’électricitépour l’alimentation ne seront pas inférieurs àceux indiqués dans
les directives 245 IEC 53 ou 227 IEC 53.
•Installer un câble de terre plus long et plus épais que les autres câbles.
Un dispositif de débranchement de l’alimentation avec un interrupteur d’isolation, ou tout
autre dispositif, devra être intégrédans tous les conducteurs actifs du câblage fixe.
6.2. Raccordement des câbles de la commande àdistance
et des câbles de transmission intérieurs et extérieurs
(Fig. 6-2)
•Raccorder l’unitéintérieure TB5 et l’unitéintérieure TB3. (2 fils non polarisés)
Le “S”sur l’unitéintérieure TB5 est une connexion pour câbles blindé.Pour les spécifications
techniques des câbles de connexion, se reporter au manuel d’installation de l’appareil
extérieur.
•Installer une commande àdistance conformément aux instructions du manuel fourni avec
la commande àdistance.
•Raccorder le câble de transmission de la commande àdistance àl’aide d’un câble de
0,75 mm2de diamètre d’une longueur de 10 m maximum. Si la longueur nécessaire est
supérieure à10 m, utiliser un câble de raccordement de 1,25 mm2de diamètre.
1Commande àdistance MA
•Connecter les points “1”et “2”de la borne TB15 de l’appareil intérieur àune commande à
distance MA. (2 fils non polarisés)
•CC de 9 à13 V entre 1 et 2 (Commande àdistance MA)
2Commande àdistance M-NET
•Connecter les points “M1”et “M2”de la borne TB5 de l’appareil intérieur àune commande
àdistance M-NET. (2 fils non polarisés)
•CC de 24 à30 V entre M1 et M2 (Commande àdistance M-NET)
ABloc terminal pour le câble de transmission intérieur
BBloc terminal pour le câble de transmission extérieur
CCommande àdistance
Fig. 6-2
1
2
AA
C
TB5 TB15 TB5 TB15
SM1M2 SM1 M2
B
TB3
M1M2 21
C
21
AA
C
TB5 TB5
SM1M2 SM1 M2
C
B
TB3
M1M2
C
B
CD
A
ATuyau de gaz
BTuyau de liquide
CRuban de feutre 3
DTuyau d’écoulement
Préparation du tuyautage gauche et arrière gauche (Fig. 5-2)
1Retirer le capuchon d’écoulement.
•Pour retirer le capuchon d’écoulement, saisir la partie qui ressort àl’extrémitédu tuyau et
tirer.
ACapuchon d’écoulement
2Retirer le tuyau d’écoulement
•Retirer le tuyau d’écoulement en tenant la base du tuyau a(indiquée par la flèche) et en
tirant vers soi b.
3Insérer le capuchon d’écoulement.
•Insérer un tournevis, etc. dans l’orifice àl’extrémitédu tuyau et pousser sur la base du
capuchon d’écoulement.
4Insérer le tuyau d’écoulement.
•Pousser le tuyau d’écoulement jusqu’à ce qu’il se trouve àla base de la sortie du raccord
de la boîte d’écoulement.
•Vérifier que le crochet du tuyau d’écoulement est fixécorrectement au sommet de la
sortie du raccord dépassant de la boîte d’écoulement.
BCrochets
Retirer le panneau latéral de l’appareil intérieur du côtéoùdoit se faire l’écoulement.
Verser de l’eau dans le plateau d’écoulement et vérifier que celle-ci s’écoule par l’extré-
mitédu tuyau. Lorsque vous en avez la confirmation, remonter le panneau latéral.
5.2. Pour terminer le travail de tuyautage (Fig. 5-3)
Utiliser l’espace de rangement du tuyau de l’appareil (pour la mise en
place des tuyaux gauche et arrière gauche)
•Pour éviter la condensation sur les tuyaux de réfrigérant, envelopper les tuyaux qui se
trouvent dans l’espace de rangement avec le ruban de feutre fourni 3.
•Lors de l’apposition de ruban de feutre, ne pas repasser sur plus de la moitiéde la
largeur du ruban.
•Utiliser un clip pour bandages, etc. pour attacher l’extrémitédu ruban de feutre.

19
6. Installations électriques
Fig. 6-3
A
Fig. 6-4
TIMER SET
PAR-20MAA
ON/OFF
CENTRALLY CONTROLLED
ERROR CODE
CLOCK
ON OFF
˚C
CHECK
CHECK MODE
FILTER
TEST RUN
FUNCTION
˚C
1Hr.
NOT AVAILABLE
STAND BY
DEFROST
FILTER
CHECK TEST
TEMP.
2
BC
34
5
1
A
E
D
G
I
JJJ
KK
KK
JJ
LK
H
*1
*3
L1
L2 L4
r
L3
*2
Fig. 7-1
Contraintes àrespecter pour le câble de transmission (Fig. 6-3)
Longueur de câble maximum (L1+L2+L4ou L1+L3ou L2+L3+L4): inférieure à200 m
Longueur entre l’appareil intérieur et la commande àdistance (R): max. 10 m
GAppareil extérieur
HTerre
IContrôleur BC
JAppareil intérieur
KCommande àdistance M-NET
L2 fils non polarisés
Remarque:
*1 Relier la terre du câble de transmission àla terre par la borne de terre de
l’appareil extérieur.
*2 Si le câble de la commande àdistance dépasse les 10 m, utiliser un câble d’un
diamètre de 1,25 mm2sur la partie qui dépasse la dite longueur et compter la
partie excédentaire au sein des 200 m de câbles permis.
*3 Le contrôleur BC est uniquement nécessaire pour le refroidissement et le chauf-
fage simultanés des appareils de la série R2.
6.3. Configuration des adresses (Fig. 6-4)
(Toujours effectuer ces opérations lorsque le système est hors tension.)
•Il existe deux types de réglages de commutateurs rotatifs disponibles, pour le réglage
des adresses de 1 à9 et au-dessus de 10 et pour le réglage du nombre de ramifications.
Remarque:
Veuillez régler l’interrupteur SW5 selon la tension de l’alimentation.
•Réglez l’interrupteur SW5 sur 240 V lorsque l’alimentation est de 230 et 240 volts.
•Lorsque l’alimentation est de 220 volts, réglez SW5 sur 220 V.
ATableau d’adresses
6.4. Types de câbles de commandes
1. Mise en place des câbles de transmission: Câble blindéCVVS ou CPEVS
•Diamètre des câbles: Supérieur à1,25 mm2
2. Câbles de la Commande àdistance M-NET
Type de câble de Câble blindéMVVS
commande àdistance
Diamètre du câble Entre 0,5 et 1,25 mm2
Remarques
Lorsque la longueur dépasse 10 m, utiliser un câble de
mêmes spécifications que les câbles de la ligne de trans-
mission.
3. Câbles de la Commande àdistance MA
Type de câble de Câble àdeux conducteurs (non blindé)
commande àdistance
Diamètre du câble De 0,3 à1,25 mm2
7. Marche d’essai (Fig. 7-1)
1Appuyer deux fois sur la touche [TEST RUN] →la mention [TEST RUN] s’affiche à
l’écran.
2Appuyer sur la touche de [sélection des modes de fonctionnement]. →Vérifier si la
soufflerie fonctionne.
3Appuyer sur la touche de [réglage de la vitesse du ventilateur]. →Vérifier si la vitesse de
ventilation change.
4Appuyer sur la touche de [sélection de la soufflerie vers le haut/vers le bas] pour modi-
fier la direction de la soufflerie.
5Appuyer sur la touche [ON/OFF] pour terminer l’essai de fonctionnement. →L’essai de
fonctionnement s’arrête.
AMise sous tension - période d’allumage
BAffichage du code d’inspection
CAffichage du temps restant pour l’essai de fonctionnement
DAffichage de la température du tuyau de liquide de l’appareil intérieur
EAffichage du test de fonctionnement
Remarque:
•La minuterie de 2 heures s’active de sorte que l’essai s’arrête automatiquement
après deux heures de fonctionnement.
•Pendant l’essai de fonctionnement, la commande àdistance affiche la température
du tuyau de liquide de l’appareil intérieur dans la section d’affichage de tempéra-
ture.
SW14
0
SW11
0
SW12
0
12345678910
ON
OFF
SW1
SW5
220V 240V
SWC
CN82
CN43

20
H
D
W
E
D
C
B
A
F
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
G H
Het binnenapparaat wordt geleverd met de volgende onderdelen en accessoires:
Artikelnummer Accessoire Hoeveelheid Plaats
1Muurbevestigingsmal 1
Aan de achterkant van
het apparaat bevestigen.
2Zelftappende schroef 4 ×35 12
3Viltband 3
4Pijpbeschermer 1
5Band 3
6 Buitendiameter flensmoer 3/8 F P50 1
7 Buitendiameter flensmoer 5/8 F P50 1
2.1. Buitenafmetingen (Fig. 2-1)
Kies een geschikte plaats waarbij u rekening moet houden dat u de hiernavolgende
ruimte vrij moet laten voor installatie en onderhoud.
(mm)
Modellen W D H AE FGH
PKFY-
P·VGM 990 235 340 Min. 30 Max. 130 Min. 180 Min. 50 Min. 150
BPlafond CMuur DStoffering, enz.
Waarschuwing:
Bevestig het binnenapparaat tegen een plafond die sterk genoeg is om het
gewicht van het apparaat te dragen.
Fig. 2-1
sLees alle “Veiligheidsvoorschriften” voordat u het apparaat installeert.
ss
ss
sStel de aanleverende instantie op de hoogte of vraag om toestemming
voordat u dit systeem aansluit op het elektriciteitsnet.
Waarschuwing:
Beschrijft maatregelen die genomen moeten worden om het risico van ver-
wonding of dood van de gebruiker te voorkomen.
Voorzichtig:
Beschrijft maatregelen die genomen moeten worden om schade aan het appa-
raat te voorkomen.
Informeer de klant na voltooiing van de installatie over de “Veiligheidsvoorschriften”,
het gebruik en het onderhoud van het apparaat en laat het apparaat proefdraaien om
de werking ervan te controleren. Zowel de installatie- als de gebruikershandleiding
dienen ter bewaring aan de gebruiker te worden gegeven. Deze handleidingen die-
nen te worden doorgegeven aan latere gebruikers.
Waarschuwing:
• Vraag de dealer of een erkende installateur om de airconditioner te installeren.
• Installeer het apparaat op een plaats die het gewicht ervan kan dragen.
• Gebruik de gespecificeerde verbindingskabels voor de verbindingen.
• Gebruik alleen onderdelen die door Mitsubishi Electric zijn goedgekeurd en
vraag de zaak waar u het apparaat gekocht heeft of een erkend bedrijf om ze
te installeren.
• Raak de vinnen van de warmtewisselaar niet aan.
• Installeer de airconditioner volgens deze installatiehandleiding.
• Laat het aanleggen van de elektrische leidingen altijd uitvoeren door een er-
kend elektricien en zorg dat dit gebeurt volgens de plaatselijk geldende regels.
• Als de airconditioner in een kleine ruimte wordt geïnstalleerd, moeten er maat-
regelen worden genomen om te voorkomen dat de concentratie koelstof in de
ruimte hoger is dan de veiligheidsgrens bij eventuele lekkage van koelstof.
• De onderdelen waaruit stukken zijn geponst kunnen verwondingen veroorzaken
door de scherpe randen. Draag bij het installeren beschermende handschoenen.
1. Veiligheidsvoorschriften
: Geeft een handeling aan die u beslist niet moet uitvoeren.
: Geeft aan dat er belangrijke instructies opgevolgd moeten worden.
: Geeft een onderdeel aan dat geaard moet worden.
: Betekent dat u voorzichtig moet zijn met draaiende onderdelen.
: Geeft aan dat het apparaat moet worden uitgezet voor onderhoud.
: Geeft aan dat er een risico van elektrische schokken bestaat.
: Geeft aan dat u op dient te passen voor hete oppervlakken.
ELV
: Bij onderhoud dient u de spanning voor zowel het binnenapparaat als het
buitenapparaat geheel uit te zetten.
Waarschuwing:
Lees de stickers die op het apparaat zitten zorgvuldig.
Voorzichtig:
•Als de koelstof die u gebruikt R410A of R407C is, gebruik dan nooit de bestaande
koelleidingen.
•Gebruik esterolie, etherolie of alkalibenzeen (kleine hoeveelheid) als koel-
machineolie voor de coating van soldeerverbindingen en andere koppelin-
gen, als u R410A of R407C-koelstof gebruikt.
•Gebruik de airconditioner niet in een ruimte waar zich voedsel, dieren, plan-
ten, precisie-instrumenten of kunstwerken bevinden.
•Gebruik de airconditioner niet in speciale ruimtes.
•Het apparaat aarden.
•Zorg dat er, zoals vereist, een stroomonderbreker wordt geïnstalleerd.
•Gebruik voor de elektrische aansluitingen kabels met voldoende stroomcapaciteit.
•Gebruik alleen een stroomonderbreker en zekeringen met de gespecificeerde
capaciteit.
•Raak schakelaars nooit met natte vingers aan.
•Raak de koelstofpijpen niet met blote handen aan terwijl de airconditioner
werkt of vlak nadat deze heeft gewerkt.
•Gebruik de airconditioner niet wanneer de panelen en beveiligingen zijn ver-
wijderd.
•Zet de netspanning niet onmiddellijk na gebruik van het apparaat uit.
Inhoud
1. Veiligheidsvoorschriften ......................................................................... 20
2. Plaats ..................................................................................................... 20
3. Het binnenapparaat installeren .............................................................. 21
4. Koelpijp .................................................................................................. 22
5. Installatie van Draineerbuizen ................................................................ 23
6. Elektrische aansluitingen ....................................................................... 24
7. Proefdraaien (Fig. 7-1) ........................................................................... 25
2. Plaats
In verpakkings-
materiaal.
