Modine Manufacturing ECO CDC Series User manual

CDC
MANUALE TECNICO
Aeroevaporatori a soffitto
BETRIEBSANLEITUNG
Deckenluftverdampfer
TECHNICAL MANUAL
Ceiling unit coolers
MANUAL TECNICO
Aeroevaporadores de techo
MANUEL TECHNIQUE
Evaporateurs plafonniers
ТЕХНИЧЕСКОЕ РУКОВОДСТВО
Потолочные воздухоохладители

1
www.modine.com
CDC
Indice
- Avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
- Ispezione - Trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
- Condizioni da verificare per una corretta messa in opera . . . . . .2
- Manutenzione generale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
- Pericoli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
- Norme di riferimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
- Avvertenze per una corretta installazione . . . . . . . . . . . . . . . . . .3
- Suggerimenti per un corretto accesso all’apparecchio . . . . . . . .3

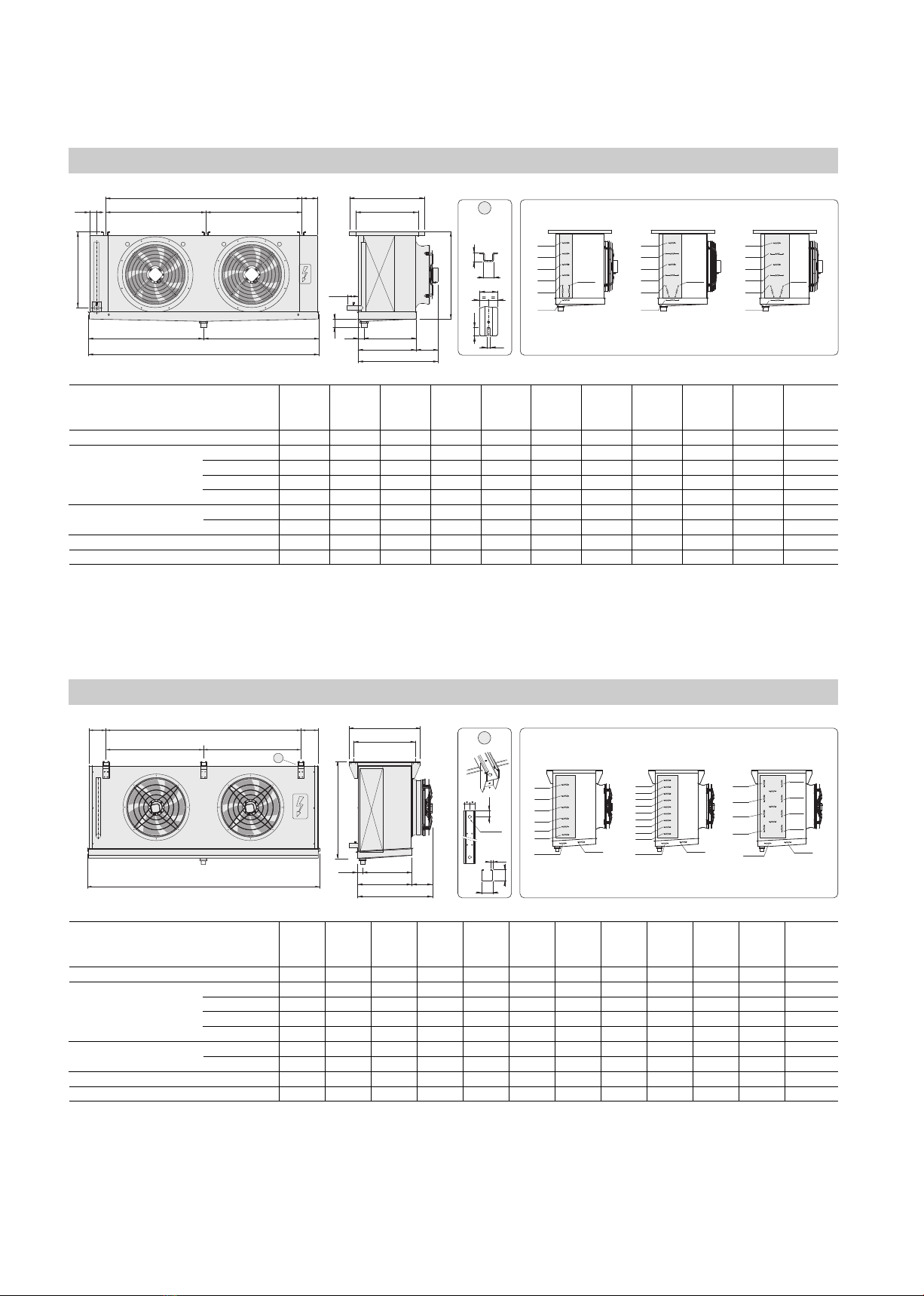

- Caratteristiche costruttive e dimensionali . . . . . . . . . . . . . . . . . .4
- Schema di collegamento dei motoventilatori . . . . . . . . . . . . . . . .5

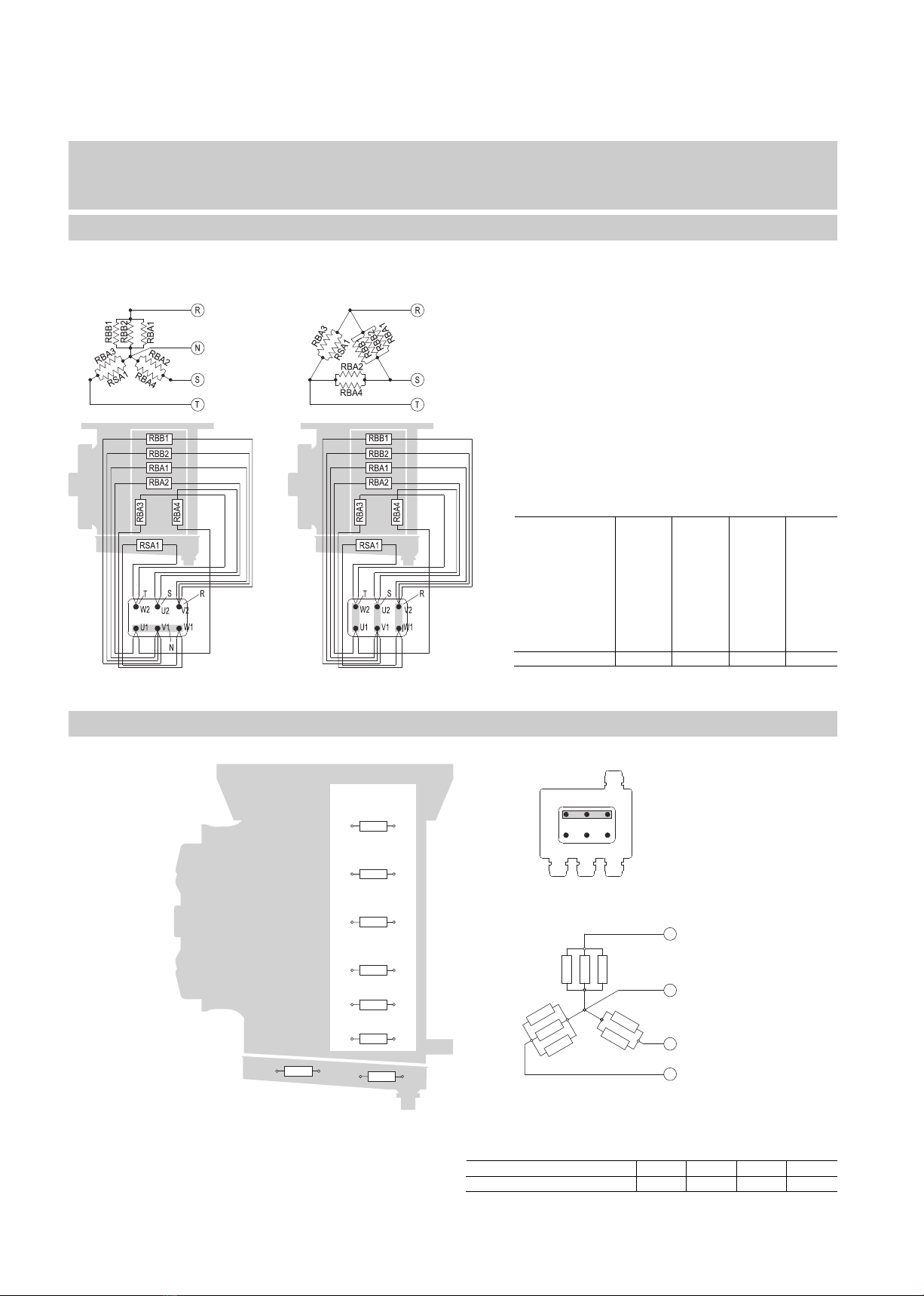

- Schemi di collegamento e potenze delle resistenze elettriche . .6
- Garanzie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Index
- Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
- Kontrolle - Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
- Hinweise für eine korrekte Inbetriebnahme . . . . . . . . . . . . . . . . .8
- Allgemeine Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
- Gefahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
- Bezugsnormen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
- Hinweise für eine korrekte Aufstellung . . . . . . . . . . . . . . . . . . . .9
- Ratschläge für einen korrekten ugang zum Gerät . . . . . . . . . .9
- Konstruktionseigenschaften und Abmessungen . . . . . . . . . . . .10
- Anschlußplan der Motorventilatoren . . . . . . . . . . . . . . . . . . . . .11
- Anschlußplan und Leistungen der Heizstäbe . . . . . . . . . . . . . .12
- Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Index
- Important . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
- Inspection - Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
- For a proper installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
- General maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
- Hazards / Risks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
- Reference standards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

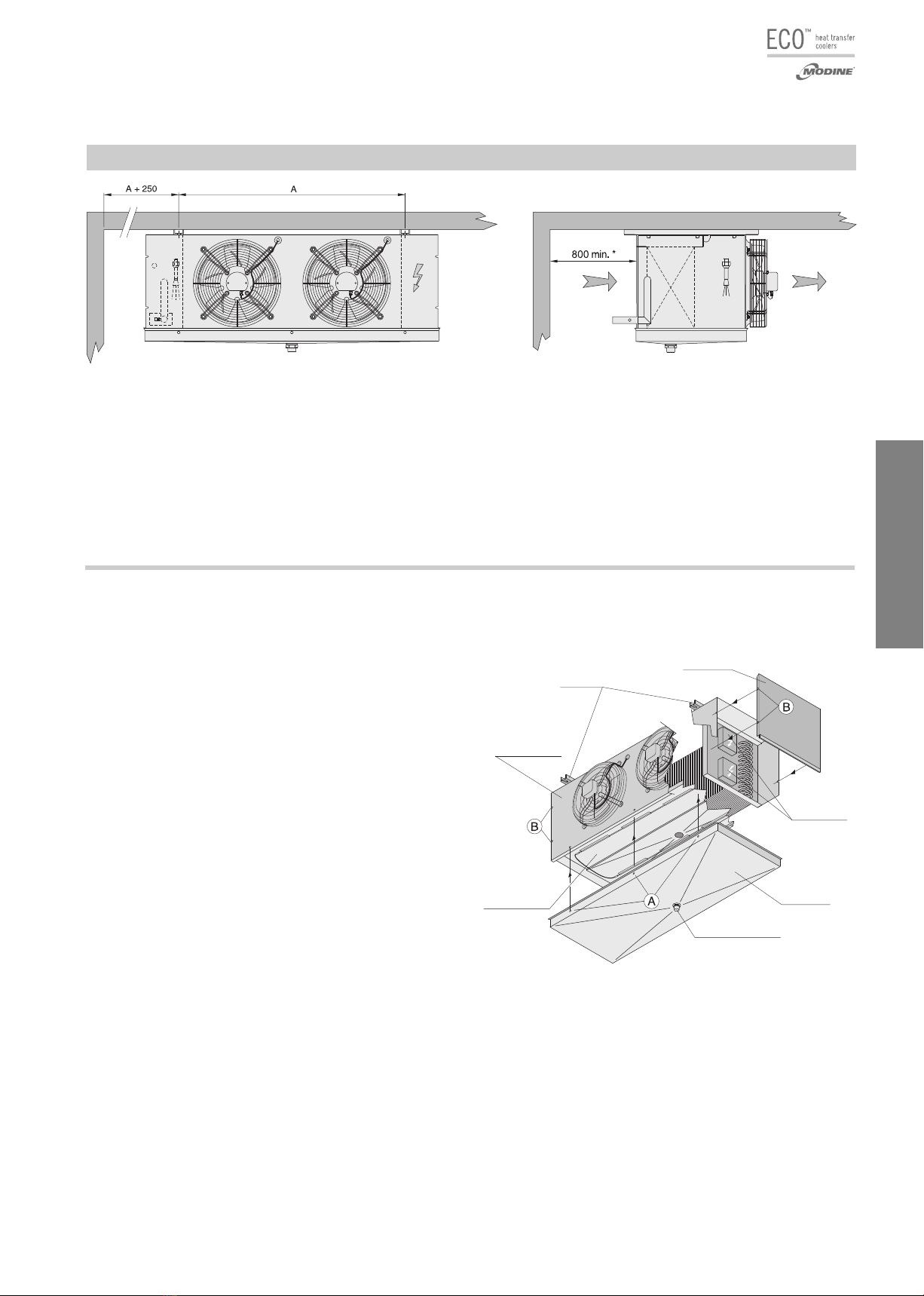

- Instructions for a correct installation . . . . . . . . . . . . . . . . . . . . .15
- Recommendations for a proper access to model . . . . . . . . . . .15
- Manufacturing and dimensional features . . . . . . . . . . . . . . . . .16
- Fan motors connection scheme . . . . . . . . . . . . . . . . . . . . . . . .17
- Electric heater connection schemes and electric power . . . . . .18
- Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Indice
- Advertencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
- Inspección - Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
- Condiciones a verificar para una correcta
puesta en marcha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
- Manutención general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
- Peligros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
- Normas de referencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
- Advertencias para una correcta instalación . . . . . . . . . . . . . . .21
- Sugerencias para un correcto acceso al aparato . . . . . . . . . . .21
- Caracdcrísticas constructivas y dimensionales . . . . . . . . . . . . .22
- Esquema de conexión motoventiladores . . . . . . . . . . . . . . . . .23
- Esquema de conexión y potencia
de las resistencias eléctricas . . . . . . . . . . . . . . . . . . . . . . . . . . .24
- Garantias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Index
- Attention . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
- Inspection - Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
- Conditions à vérifier pour une
mise en marche correcdc . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
- Entretien général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
- Dangers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
- Normes de référence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
- Instructions pour une installation correcdc . . . . . . . . . . . . . . . .27
- Instructions pour accéder à l’appareil . . . . . . . . . . . . . . . . . . . .27
- Caractéristiques constructives et dimensionnelles . . . . . . . . . .28
- Schéma de connexion motoventilateurs . . . . . . . . . . . . . . . . . .29
- Schéma de connexion et puissances
des résistances électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
- Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Содержание
- Меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
- Осмотр - Транспортировка . . . . . . . . . . . . . . . . . . . . . . . . . . .32
- Условия для выполнения корректного
ввода в эксплуатацию . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
- Общее техобслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
- Опасность/ Риски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
- Ссылка на стандарты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
- Меры предосторожности для корректной установки . . . . . .33
- Рекомендации по корректному доступу к аппарату . . . . . . .33
- Конструктивные и габаритные характеристики . . . . . . . . . .34
- Схема подключения мотовентиляторов . . . . . . . . . . . . . . . .35
- Схема подключений и мощностей электрических ТЭНов . .36
- Гарантии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Index

2www.modine.com
Attenzione
Prima di effettuare qualsiasi intervento di manutenzione, accertarsi che l’alimentazione elettrica sia scollegata dalla fonte principale: le
parti elettriche potrebbero essere collegate ad un controllo automatico.
Avvertenze
1. Conservare questo manuale tecnico per tutto il periodo di vita
del modello.
2. Leggere con attenzione il manuale prima dell’installazione e
prima di qualsiasi operazione sul modello.
3. Impiegare il modello esclusivamente per lo scopo per cui é
stato progettato: l’uso improprio esonera il costruttore da qual-
siasi responsabilità.
Ispezione - Trasporto
1. Al ricevimento del modello controllare immediatamente il suo
stato; contestare subito alla compagnia di trasporto qualsiasi
eventuale danno.
2. Durante il trasporto evitare di esercitare pressioni improprie
sull’imballaggio, che va mantenuto comunque sempre nella
posizione indicata sullo stesso.
3. Disimballare il modello il più vicino possibile al luogo di installa-
zione. Una volta disimballato, evitare urti ai componenti.
4. Durante l’installazione e la movimentazione del modello utiliz-
zare appositi guanti protettivi per evitare di ferirsi con le parti
taglienti (es. alette) del modello.
Condizioni da verificare per una
corretta messa in opera
1. Verificare la tenuta delle strutture di sostegno rispetto al peso
dell’apparecchio.
2. Verificare che il modello venga installato orizzontalmente.
3. Assicurare un volume libero adeguato (circa il 30% del volume
interno della cella) per una corretta circolazione dell’aria in
aspirazione e scarico.
articolari condizioni di installazione o funzionamento quali
celle basse, travature a soffitto, stoccaggi eccessivi, impedi-
menti al getto e/o all’aspirazione dell’aria, formazione impro-
pria di brina dovuta ad eccessiva immissione di umidità nella
cella, possono influenzare negativamente le prestazioni
dichiarate e creare difettosità nei modelli.
I modelli standard possono non essere adatti ad operare in
tunnel o celle di abbattimento/surgelamento rapido.
4. I modelli sono equipaggiati con motoventilatori assiali, quindi
non adatti ad essere canalizzati o comunque a sopportare pre-
valenze statiche aggiuntive.
5. Verificare che le condizioni di funzionamento (temperature e
pressioni) siano conformi a quelle di progetto.
6. Prestare particolare cura in fase di collegamento affinchè non si
deformino i capillari e non si modifichi la posizione del distributore.
7. In caso di più modelli installati a breve distanza l’uno dall’altro,
evitare sbrinamenti alternati.
8. Installare sugli scarichi condensa gli opportuni sifoni e verificar-
ne l'efficacia in tutte le temperature di utilizzo.
9. Evitare l'installazione degli aeroevaporatori vicino alle porte
delle celle.
10. Collocare la sonda di temperatura per il fine sbrinamento nelle
zone più fredde degli scambiatori, ovvero quelle zone che ten-
dono a ghiacciarsi maggiormente (al termine del ciclo non deve
rimanere ghiaccio sui modelli). La posizione di questo dispositi-
vo non può essere definita a priori, in quanto varia in relazione
al tipo di cella e al tipo di impianto.
11. Verificare che la linea elettrica di alimentazione sia adeguata
alle caratteristiche elettriche dell’apparecchio.
12. Assicurarsi che tutti i collegamenti elettrici siano in accordo con
le norme vigenti.
13. Le unità sono predisposte per il collegamento elettrico a terra.
L’installattore e/o il conduttore dell’unità sono tenuti a garantire
la presenza di un efficiente collegamento alla terra di protezio-
ne contro i contatti elettrici indiretti.
A richiesta i modelli possono essere forniti con scambiatori,
sbrinamenti e motoventilatori diversi dallo standard.
Le resistenze elettriche impiegate per l’eventuale sbrinamento
sono alloggiate in scatola di derivazione in materiale termopla-
stico (protezione contro il contatto elettrico diretto di classe II)
aventi grado di protezione IP 54.
14. Ad installazione completata rimuovere la pellicola protettiva
che ricopre il modello.
15. L’accessibilità al modello, per qualsiasi tipo di intervento, deve
essere riservata al personale qualificato alla conduzione del-
l’impianto, secondo le norme vigenti.
Manutenzione generale
1. Verificare periodicamente i fissaggi, le connessioni elettriche e i
collegamenti all’impianto frigorifero.
2. Provvedere alla pulizia periodica dell’apparecchio, per evitare
accumuli di sostanze nocive. Si consiglia l’utilizzo di normale
acqua saponata, evitando solventi, agenti aggressivi, abrasivi o
a base di ammoniaca.
3. In caso di sostituzioni di resistenze elettriche prestare particola-
re attenzione nelle fasi di installazione per evitare danni alle
vulcanizzazioni; ripristinare correttamente i collegamenti e i
sistemi di fissaggio esistenti per evitare movimenti delle stesse
durante il funzionamento.
Tali operazioni dovranno essere effettuate da personale
esperto e qualificato.
Pericoli
1. Pericolo di elettrocuzione. Il modello è provvisto
di elettroventilatori e resistestenze elettriche di
sbrinamento. La tensione di alimentazione è di
400V AC. Utilizzare sistemi di sicurezza elettrica
previsti dalla normativa vigente.
2. Pericolo di ustione. Le resistenze elettriche di
sbrinamento possono raggiungere temperature
superficiali di 350°C.
3. Pericolo di taglio. Lo scambiatore di calore è
costituito da alette con bordi taglienti e la
carrozzeria da parti in lamiera.
4. Pericolo parti in movimento. Il modello è provvisto
di elettroventilatori dotati di griglia di protezione
esterna.
5. Pericolo di schiacciamento. Il modello può pesare
oltre 500 kg.
Norme di riferimento
- DIRETTIVA MACCHINE 2006/42/EC
- DIRETTIVA BASSA TENSIONE 2014/35/UE
- DIRETTIVA COMP. ELETTROMAGNETICA 2014/30/UE
- DIRETTIVA PED 2014/68/UE
- DIRETTIVA ERP 2009/125/EC

3
www.modine.com
Italiano
Avvertenze per una corretta installazione
Distanza minima laterale dalla parete lato resistenze e distanza minima dalla parete lato aspirazione
In fase di installazione rispettare la quota minima
A+250 mm per poter togliere/inserire le resistenze.
In fase di installazione rispettare la quota minima di
800 mm per un buon funzionamento del motore.
Accesso
1. Smontare il tubo di scarico condensa.
2. Accertarsi che la vaschetta sia libera da eventuali residui di
ghiaccio prima di rimuoverla svitando le viti “A”.
3. Allentare le viti autofilettanti “B”, senza toglierle completamen-
te, quindi sfilare il coperchio laterale.
Riposizionamento
1. Ricollocare il coperchio laterale e fissarlo mediante le viti “B”.
2. Rimettere la vaschetta in posizione, avendo cura che i coper-
chi laterali siano interni alla stessa,
quindi fissarla con le viti “A”.
3. Rimontare il tubo di scarico condensa.
Sostegni
Coperchio
laterale
Scatola di
derivazione
Vaschetta
Scarico condensa
Sgocciolatoio
interno
Convogliatore
Suggerimenti per un corretto accesso all’apparecchio
