Moeller ESR4-NOE-31 User manual

1
Gebrauchsanweisung
06/06 AWA 2131-2347 / RG.219.0606.3
ESR4-NOE-31, ESR4-NOE-40
Basisgeräte für Not-Aus- und Schutztür-Anwendungen
x Stopkategorie 0 nach EN 60204-1
x Anwendung bis Kategorie 4 nach EN 954-1
x Anwendung bis SILCL 3 nach EN 62061
x Ein- oder zweikanalige Ansteuerung
x Mit oder ohne Querschlusserkennung
x 4 Freigabestrompfade ESR4-NOE-40
x 3 Freigabestrompfade, 1 Meldestrompfad ESR4-NOE-31
x Manueller oder automatischer Reset

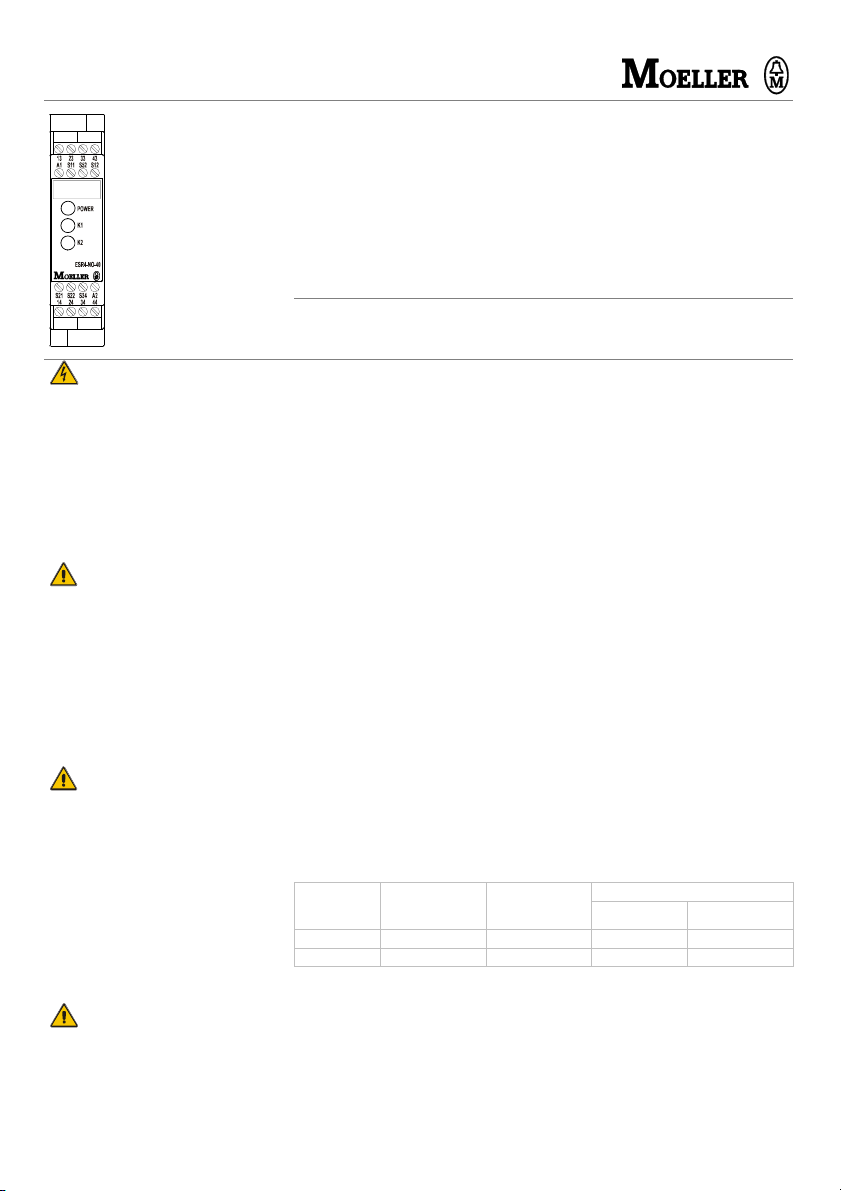

Frontansicht
POWER
K1
K2
LED grün
LED grün
LED grün
Sicherheitsbestimmungen
Die Montage, Inbetriebnahme, Änderung und
Nachrüstung darf nur von einer Elektrofachkraft
ausgeführt werden!
Schalten Sie das Gerät/ die Anlage vor Beginn
der Arbeiten spannungsfrei! Bei Installations-
und Anlagenfehlern kann bei nicht galvanisch
getrennten Geräten auf dem Steuerkreis Netz-
potential anliegen!
Beachten Sie für die Installation der Geräte die
Sicherheitsvorschriften der Elektrotechnik und
der Berufsgenossenschaft.
Durch Öffnen des Gehäuses oder sonstige Ma-
nipulation erlischt jegliche Gewährleistung.
Achtung!
Bei unsachgemäßen Gebrauch oder nicht be-
stimmungsgemäßer Verwendung darf das Gerät
nicht mehr verwendet werden und es erlischt
jeglicher Gewährleistungsanspruch. Nicht zuläs-
sige Einwirkungen können sein:
starke mechanische Belastung des Gerätes, wie
sie z.B. beim Herunterfallen auftritt, Spannun-
gen, Ströme, Temperaturen, Feuchtigkeit au-
ßerhalb der Spezifikation.
Bitte überprüfen Sie gemäß der geltenden Vor-
schriften bei Erstinbetriebnahme Ihrer Maschine/
Anlage immer alle Sicherheitsfunktionen und
beachten Sie die vorgegebenen Prüfzyklen für
Sicherheitseinrichtungen.
Geräte- und Funktionsbeschreibung
Das Gerät ist ein zweikanaliges, bei jedem EIN-AUS-Zyklus sich selbst überwachendes Sicher-
heitsschaltgerät für Sicherheits-Einrichtungen nach EN 60204-1, EN 81-1/2, EN 50156-1 welches
mit zwangsgeführten Relais ausgestattet ist.
Nach Anlegen der Versorgungsspannung an die Klemmen A1/A2 und geschlossenen Sicherheits-
eingängen werden mit der Betätigung des Reset-Tasters (manueller Start) die Freigabestrompfade
geschlossen. Beim Öffnen/Entregen der Sicherheitseingänge werden die Freigabestrompfade ge-
öffnet.
Bestimmungsgemäße Verwendung
Die Geräte sind Sicherheits-Schaltgeräte. Sie dürfen nur als Teil von Schutzeinrichtungen an Maschinen
zum Zweck des Personen-, Material- und Maschinenschutzes eingesetzt werden.
Hinweise
x Die Sicherheitseinstufung nach den entsprechenden Normen hängt u.a. von der Außenbe-
schaltung, der Wahl der Befehlsgeber und deren örtlicher Anordnung an der Maschine ab.
x Der Einbau der Geräte muss in einem Schaltschrank mit einer Schutzart von mindestens IP 54
erfolgen.
x Zur Vervielfältigung der Freigabestrompfade können die Erweiterungsgeräte ESR4-NE,
ESR4-VE oder externe Schütze mit zwangsgeführten Kontakten eingesetzt werden.
x Die Geräte sind nicht für Trittmattenüberwachung einzusetzen.
x Die Isolation der Zuleitungen und die angeschlossenen Betriebsmittel (Schalter, Sensoren,
Ventile, ...) sind bezüglich der elektrischen Sicherheit für die höchste im Gerät auftretende
Spannung auszulegen.
x Die korrekte Funktion des Gerätes ist unter Berücksichtigung der Überwachungsmechanismen
(Wiederanlaufsperre, Querschlusserkennung, ...) mindestens jährlich zu überprüfen.
x Bei der Installation und dem Betrieb des Gerätes sind die anwendungsspezifischen Normen
(EN 81-1/2, EN 50156-1, ...) zu berücksichtigen.
x Beim Einsatz in Feuerungsanlagen sind die Ausgangskreise mit 0,6 * Inabzusichern.
Achtung! Bitte beachten Sie auch die Informationen Ihrer Berufsgenossenschaft und die nationalen
Vorschriften !
Übersicht Gerätetypen
Start
Freigabe-
strompfade
Melde-
strompfade automatisch manuell
ESR4-NOE-31 3 1 x x
ESR4-NOE-40 4 -- x x
Führen Sie vor Beginn der Installation/ Montage
oder Demontage folgende Sicherheitsmaßnah-
men durch:
1. Schalten Sie das Gerät/ die Anlage vor Be-
ginn der Arbeiten spannungsfrei!
2. Sichern Sie die Maschine/ Anlage gegen
Wiedereinschalten!
3. Stellen Sie die Spannungsfreiheit fest!
4. Erden Sie die Phasen und schließen Sie
diese kurz!
5. Decken und schranken Sie benachbarte,
unter Spannung stehende Teile ab!
Achtung!
Eingeschränkter Berührungsschutz! Schutzart
nach EN 60529.
Gehäuse/Klemmen: IP 40 / IP 20.
Fingersicher nach VDE 0660 Teil 514.

2
Technische Daten
Versorgungskreis (A1, A2) min. typ. max.
Betriebsspannung UBAC/DC 24 V 20,4 V -- 26,4 V
Restwelligkeit DC Uss -- -- 2,4 V
Bemessungsleistung -- 1,6 W / 2,9 VA --
Spitzenstrom IPeak -- -- 1,5 A
Betriebsspannung UBAC 230 V AC 195,5 V -- AC 253 V
Bemessungsleistung 2,1 W / 2,4 VA
Geräteabsicherung T 0,5 A
Nennfrequenz AC 50 Hz -- 60 Hz
Ausgangskreis (S11, S21)
Ausgangsspannung -- -- DC 40 V
Kurzschlussverhalten unbedingt kurzschlussfest
Eingangskreis S12 und S52/S22
Eingangsspannung, Ue19,2 V -- 26,4 V
Eingangsstrom, Ie-- 25 mA --
Eingangsspitzenstrom, Ie,peak -- -- 100 mA
Leitungswiderstand -- -- 25 :
Rückfallzeit, tR-- -- 10 ms
Wiederbereitschaftszeit, tW-- -- 750 ms
Unterbrechungszeit von Ue(Testimpulse), tTP -- -- 1 ms
Periodendauer der Unterbrechungszeit 25 ms -- --
Synchronzeit, tS-- -- f
Eingangskreis S34
Eingangsspannung, Ue19,2 V -- 26,4
Eingangsstrom, Ie-- 5 mA --
Eingangsspitzenstrom, Ie peak -- -- 50 mA
Leitungswiderstand -- -- 25 :
Ansprechzeit, tA1 -- 150 ms 350 ms
Ansprechzeit, tA2 -- 50 ms 100 ms
Mindestbetätigungsdauer, tM100 ms -- --
Unterbrechungszeit von Ue(Testimpulse), tTP -- -- 1 ms
Periodendauer der Unterbrechungszeit 25 ms -- --
Ausgangskreise
Dauerstrom In-- -- 8 A (*)
Schaltspannung Un-- -- 300 V
Schaltlast -- -- 2000 VA
ESR4-NOE-40 4 Freigabestrompfade (Schließer, zwangsgeführt)Kontaktbestückung ESR4-NOE-31 3 Freigabestrompfade (Schließer, zwangsgeführt)
1 Meldestrompfad (Öffner, zwangsgeführt)
Kontaktwerkstoff AgSnO2
Gebrauchskategorie nach EN 60947-5-1 AC-15: Ue AC 230 V, Ie 5 A
DC-13: Ue DC 24 V, Ie 5 A
Kontaktabsicherung max. 8 A (gG bzw. Leitungsschutzschalter Charakteristik B oder C)
Mechanische Lebensdauer 107
Allgemeine Daten
Luft- und Kriechstrecken zwischen den Stromkreisen nach EN 60664-1
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 3 außen, 2 innen
Bemessungsspannung AC 300 V
Prüfspannung Ueff 50 Hz 2 kV
Schutzart nach EN 60529 (Gehäuse/Klemmen) IP 40 / IP 20
Betriebsumgebungstemperatur / Lagertemperatur -25qC bis +65qC / -25qC bis +70qC
Anschlussquerschnitte feindrähtig/eindrähtig
oder feindrähtig mit Aderendhülsen 2 x 0,14 – 0,75 mm2/ 1 x 0,14 – 2,5 mm2 2 x 0,25 – 0,5 mm2/ 1 x 0,25 – 2,5 mm2
Zulässiges Anzugdrehmoment 0,5 – 0,6 Nm
Gewicht DC-Geräte / AC-Geräte 0,21 / 0,25 kg
(*)siehe Diagramm 1

3
Operating Instruction
ESR4-NOE-31, ESR4-NOE-40
Basic device for Emergency-Stop and Safety Gate Applications
x Applicable for stop categories 0 (EN 60204-1)
x Application up to category 4 (EN 954-1)
x Application up to SILCL 3 (EN 62061)
x Single or two channel control
x With or without cross monitoring
x 4 Enabling paths ESR4-NOE-40
x 3 Enabling paths, 1 signalling path ESR4-NOE-31
x Manual or automatic start
Front View
POWER
K1
K2
LED green
LED green
LED green
Safety Instructions
Only trained professional electricians may in-
stall, startup, modify, and retrofit this equipment!
Disconnect the device / system from all power
sources prior to starting any work! If installation
or system errors occur, line voltage may be pre-
sent at the control circuit in devices without DC
isolation!
Observe all electrical safety regulations issued
by the appropriate technical authorities or the
trade association. The safety function can be
lost if the device is not used for the intended
purpose. Opening the housing or any other ma-
nipulation will void the warranty.
Caution!
If the device has been subjected to improper or
incorrect use it must no longer be used, and the
guarantee loses its validity. Impermissible condi-
tions include:
strong mechanical stress, for example through a
fall, or voltages, currents, temperatures or hu-
midity outside of the specifications.
Before starting up your machine/plant for the
first time, please be sure to check all the safety
functions according to valid regulations, and
observe the specified test cycles for safety
equipment.
Description of Device and Function
This device is a two-channel safety switching device for safety applications with self-monitoring on
each ON-OFF cycle. It conforms to EN 60204-1, EN 81-1/2, EN 50156-1 and is equipped with posi-
tively driven relays.
After supply voltage has been connected to terminals A1/A2 and the safety inputs closed, operating
the reset button closes the enabling current paths (manual start). When the safety inputs are
opened/de-excited the enabling current paths will open.
Proper Use
The devices are safety switching devices. They must only be used as components of safety equipment on
machines intended to protect persons, material and plant.
Notes
x The safety classification depends on the external circuitry, the choice of control devices and
their location on the machine.
x The devices must be installed in a cabinet with a protection class of at least IP 54.
x Expansion devices ESR4-NE, ESR4-VE or external contactors with positively driven contacts
can be used to duplicate the enabling current paths.
x The devices are not to be used for safety mat monitoring.
x The isolation of supply lines and the connected equipment (switches, sensors, valves , ...) are
to be laid out with regard to the electric security for the highest voltage appearing in the de-
vice.
x The correct function of the device is to be examined with consideration of the monitoring
mechanisms (restarting lockout, cross monitoring, ...) at least annually.
x By the installation and the operation of the device the user-specific norms (EN 81-1/2,
EN 50156-1, ...) are to be considered.
x With the application in furnaces output circuits are to be secured with 0.6 * In.
Caution! Please observe instructions from safety authorities and national regulations.
Device Types Overview
Start
Enabling
Paths Signalling Paths Automatic Manual
ESR4-NOE-31 3 1 x x
ESR4-NOE-40 4 -- x x
Perform the following precautionary steps prior
to installation, assembly, or disassembly:
1. Disconnect supply voltage to the equipment
/ system prior to starting any work!
2. Lockout/tag the equipment / system to pre-
vent accidental activation!
3. Confirm that no voltage is present!
4. Ground the phases and short to ground!
5. Protect against adjacent live components
using guards and barriers!
Caution!
Limited contact protection! Protection type ac-
cording to EN 60529.
Housing/terminals: IP 40/ IP 20.
Finger-proof acc. to VDE 0660 Part 514.

4
Technical Data
Supply circuit (A1, A2) min. typ. max.
Operating voltage UBAC/DC 24 V 20.4 V -- 26.4 V
Residual ripple DC Uss -- -- 2.4 V
Rated power -- 1.6 W / 2.9 VA --
Peak current IPeak -- -- 1.5 A
Operating voltage UBAC 230 V AC 195.5 V -- AC 253 V
Rated power 2.1 W / 2.4 VA
Fuse T 0.5 A (time lag)
Rated frequency AC 50 Hz -- 60 Hz
Output circuit (S11, S21)
Output voltage -- -- DC 40 V
Short-circuit behavior absolutely short-circuit proof
Input circuits S12 and S52/S22
Input voltage Ue19.2 V -- 26.4 V
Input current Ie-- 25 mA --
Input peak current Ie,peak -- -- 100 mA
Conductor resistance -- -- 25 :
Release time tR-- -- 10 ms
Recovery time tW-- -- 750 ms
Interrupt time of Ue(test pulses), tTP -- -- 1 ms
Period of interrupt time 25 ms -- --
Synchronous time tS-- -- f
Input circuit S34
Input voltage Ue19.2 V -- 26.4
Input current Ie-- 5 mA --
Input peak current Ie peak -- -- 50 mA
Conductor resistance -- -- 25 :
Response time tA1 -- 150 ms 350 ms
Response time tA2 -- 50 ms 100 ms
Minimum ON time tM100 ms -- --
Interrupt time of Ue(test pulses), tTP -- -- 1 ms
Period of interrupt time 25 ms -- --
Output circuit
Continous current In-- -- 8 A (*)
Switching voltage Un-- -- 300 V
Switching load -- -- 2000 VA
ESR4-NOE-40 4 Enabling paths (NO, positively driven)Contact equipment ESR4-NOE-31 3 Enabling paths (NO, positively driven)
1 Signalling path (NC, positively driven)
Contact material AgSnO2
Utilization category acc. EN 60947-5-1 AC-15: Ue AC 230 V, Ie 5 A
DC-13: Ue DC 24 V, Ie 5 A
Fuse max. 8 A (utilization category gG or a circuit-breaker tripping characteristic B or C)
Mechanical endurance 107
General data
Creepage and clearance between circuits acc. EN 60664-1
Rated surge voltage 4 kV
Overvoltage category III
Contamination level 3 external, 2 internal
Rated voltage AC 300 V
Test voltage Ueff 50 Hz 2 kV
Protection degree EN 60529 (housing / terminals) IP 40 / IP 20
Ambient temperature working range / storage range -25qC to +65qC / -25qC to +70qC
Cross sections fine wire / single wire
or fine wire with wire end ferrule 2 x 0.14 – 0.75 mm2/ 1 x 0.14 – 2.5 mm2 2 x 0.25 – 0.5 mm2/ 1 x 0.25 – 2.5 mm2
Tightening torque max 0.5 – 0.6 Nm
Weight DC devices / AC devices 0.21 / 0.25 kg
(*)see diagram 1

5
Instrukcja obsługi
ESR4-NOE-31, ESR4-NOE-40
Urządzenie podstawowe dla wyłączania awaryjnego i
bram bezpieczeństwa
x Kategoria zatrzymania 0, zgodnie z EN 60204-1
x Zastosowanie dla kategorii 4 bezpieczeństwa, zgodnie z EN 954-1
x Zastosowanie doSILCL 3, zgodnie z EN 62061
x Jedno- lub dwukanałowe sterowanie
x Z lub bez kontroli biegunowosci
x 4 scieżki prądowe ESR4-NOE-40
x 3 scieżki prądowe, 1 scieżka sygnalizacyjna ESR4-NOE-31
x Start manualny lub automatyczny
Widok od przodu
POWER
K1
K2
DEL zielona
DEL zielona
DEL zielona
Instrukcja bezpieczeństwa
Urządzenia te mogą być instalowane,
uruchamiane i modyfikowane tylko przez
wykwalifikowany personel. Przed rozpoczęciem
pracy należy wyłączyć urządzenie spod napięcia.
W przypadku błędów przy instalowaniu
urządzeń bez izolacji DC w obwodzie stero-
wania może pojawić się napięcie zasilania.
Należy przestrzegać obowiązujących przepisów
bezpieczeństwa. Funkcje bezpieczeństwa mogą
być utracone jeżeli urządzenie nie będzie
użytkowane zgodnie z przeznaczeniem.
Otwieranie obudowy spowoduje utratę
gwarancji.
Uwaga!
Jeżeli urządzenie zostało użyte w sposób
niewłasciwy, wówczas nie wolno go już
dłużej eksploatować, traci swoją ważnosć
również gwarancja. Niedopuszczalne jest
w szczególnosci:
silne naprężenia mechaniczne, np.: upadek,
lub napięcia, prądy, temperatury lub wilgotnosć
wykraczające poza granice w instrukcji.
Przed uruchomieniem maszyny/urządzenia po
raz pierwszy, należy sprawdzić wszystkie
funkcje bezpieczeństwa zgodnie z obowiązują-
cymi przepisami i przestrzegać zdefiniowanych
cykli testów dla wyposażenia bezpieczeństwa.
Uwaga!
Opis urządzenia i funkcji
Jest to dwukanałowe przełączające urządzenie bezpieczeństwa dla wyłączania awaryjnego, zgodnie z
EN 60204-1, EN 81-1/2 i EN 0156-1, z przekaźnikami wyjsciowymi i samokontrolą w czasie każdego
cyklu ON-OFF.
Po przyłączeniu napięcia zasilania do zacisków A1/A2 i załączeniu wejsć bezpieczeństwa,
przyciskiem Reset załączamy dostępne scieżki prądowe (start manualny). Gdy wejscia bezpieczeństwa
zostaną otwarte/odwzbudzone, to dostępne scieżki prądowe zostaną otwarte.
Własciwe stosowanie
Aparaty te są przełączającymi urządzeniami bezpieczeństwa. Wolno je stosować tylko jako komponenty
wyposażenia bezpieczeństwa maszyn przeznaczonych do ochrony ludzi, materiałów, maszyn.
Uwagi
x Klasyfikacja bezpieczeństwa zależy od zewnętrznego oprzewodowania, wyboru urządzeń
sterowniczych i ich lokalizacji w maszynie.
x Urządzenia należy zainstalować w szafie o stopniu ochrony co najmniej IP 54.
x Urządzenia rozszerzeniowe ESR4-NE, ESR4-VE lub zewnętrzne styczniki ze stykami zwiernymi
mogą być użyte dla zwielokrotnienia dostępnych scieżek prądowych.
x Urządzenia nie nadają się do monitoringu mat bezpieczeństwa
x Izolacja obwodów zasilających i przyłączonego wyposażenia (łączniki, czujniki, zawory, ...)
powinna być zaprojektowana z uwzględnieniem bezpieczeństwa elektrycznego dla najwyższego
napięcia, które może się pojawić na urządzeniu.
x Poprawnosć funkcji urządzenia powinna być sprawdzana z uwzględeniem mechanizmów
monitoringu (blokada restartu, kontrola biegunowosci,...) przynajniej raz w roku
x Przy instalowaniu i pracy urządzenia należy przestrzegać norm EN 81-1/2, EN 50156-1
x W przypadku zastosowań w urządzeniach pożarowych, obwody wyjsciowe należy
dobezpieczyć 0,6 * In.
Należy przestrzegać obowiązujących instrukcji bezpieczeństwa i przepisów narodowych.
Przegląd typów urządzenia
Start
Dostępne sieżki
prądowe
Scieżki
sygnalizacyjne Automatyczny Manualny
ESR4-NOE-31 3 1 x x
ESR4-NOE-40 4 -- x x
Przed instalowaniem, montażem lub
demontażem wykonaj poniższe czynnosci:
1. Przed rozpoczęciem prac wyłącz
urządzenie spod napięcia!
2. Zabezpiecz urządzenie przed
przypadkowym załączeniem!
3. Upewnij się o braku napięcia
zasilania!
4. Zewrzyj fazy i połącz z ziemią -
uziemij obwód!
5. Zabezpiecz za pomocą barier i osłon
sąsiednie elementy będące pod napięciem!
Uwaga!
Ograniczona ochrona przed dotykiem!
Rodzaj ochrony zgodnie z DIN EN 60529.
Obudowa/zaciski : IP40/IP20
Ochrona przed dotykiem palcem zgodna
z VDE 0660 częsć 514.

6
Dane techniczne
Obwód zasilania (A1, A2) min. typ.max.
Napięcie pracy UBAC/DC 24V20,4 V -- 26,4 V
Napięcie resztkowe DC Uss -- -- 2,4 V
Moc znamionowa -- 1,6 W / 2,9 VA --
Prąd szczytowy IPeak -- -- 1,5 A
Napięcie pracy UBAC 230 VAC 195,5 V -- AC 253 V
Moc znamionowa 2,1 W / 2,4 VA
Bezpiecznik T 0,5 A
Częsotlkiwosć znamionowa AC 50 Hz -- 60 Hz
Obwód wyjsciowy (S11, S21)
Napięcie wyjsciowe -- -- DC 40V
Odpornosć zwarciowa całkowicie odporne na zwarcie
Obwody wejsciowe S12 i S52/S22
Napięcie wejsciowe, Ue19,2 V -- 26,4 V
Prąd wejsciowy Ie-- 25 mA --
Prąd wejsciowy szczytowy, Ie,peak -- -- 100 mA
Rezystancja przewodów -- -- 25 :
Czas odwzbudzenia, tR-- -- 10 ms
Czas odpoczynku, tW-- -- 750 ms
Czas przerwania napięcia Ue(impulsy testu), tTP -- -- 1 ms
Okres przerwań 25 ms -- --
Czas synchronizacji, tS-- - f
Obwód wejsciowy S34
Napięcie wejsciowe, Ue19,2 V -- 26,4
Prąd wejsciowy, Ie-- 5 mA --
Prąd wejsciowy szczytowy, Ie peak -- -- 50 mA
Rezystancja przewodów -- -- 25 :
Czas reakcji, tA1 -- 150 ms 350 ms
Czas reakcji, tA2 -- 50 ms 100 ms
Min. czas załączenia, tM100 ms -- --
Czas przerwania napięcia Ue(impulsy testu), tTP -- -- 1 ms
Okresy przerwań 25 ms -- --
Obwód wyjsciowy
Prąd ciągły In-- -- 8 A (*)
Napięcie łączeniowe Un-- -- 300 V
Zdolnosć łączeniowa -- -- 2000 VA
ESR4-NOE-40 4 scieżki prądowe (styki zwierne)Styki ESR4-NOE-31 3 scieżki prądowe (styki zwierne)
1 scieżka sygnalizacyjna (styk rozwierny)
Materiał styków AgSnO2
Kategoria stosowania, wg EN 60947-5-1 AC-15: Ue AC 230 V, Ie 5 A
DC-13: Ue DC 24 V, Ie 5 A
Bezpiecznik max. 8 A typu gG lub wyłącznik nadprądowy typu B lub C
Trwałosć mechaniczna 107
Dane ogólne
Odległosci bezpieczeństwa zgodnie z EN 60664-1
Napięcie udarowe 4 kV
Kategoria przepięć III
Poziom zanieczyszczenia 3 zewnątrz, 2 wewnątrz
Napięcie znamionowe AC 300 V
Napiêcie próby Ueff 50 Hz 2 kV
Stopień ochrony, zgodnie z EN 60529
(obudowa/zaciski) IP 40 / IP 20
Temperatura otoczenia/magazynowania -25qC do +65qC / -25qC do +70qC
Przekrój przewodów skrętka wilelodrutowa/jednożyłowe
skrętka wielodrutowa z ko ncówką tulejkową 2 x 0,14 – 0,75 mm2/ 1 x 0,14 – 2,5 mm2 2 x 0,25 – 0,5 mm2/ 1 x 0,25 – 2,5 mm2
Max. moment dokręcania 0,5 – 0,6 Nm
Waga- wersja DC / wersja AC 0,21 / 0,25 kg
(*)patrz diagram 1

7
Anschlussschaltbild/ Connection Diagram/ Schematy przyłączania
ESR4-NOE-31 ESR4-NOE-40
Instalowanie
Beachten Sie bei der In-
stallation das Anschluss-
schaltbild.
Please consult the con-
nection diagram during
installation
Instalować urządzenie
zgodnie z diagramem
przyłączania.
1 Not-Aus, einkanalig mit
manuellem Start Emergency stop, sin- gle-channel with manual
start
Wyłączenie awaryjne
1-kanałowe,
start manualny
1.1 RESETRESET RESET
1.2 Brücke Jumper Mostek
2 OSSD-Ansteuerung,
zweikanalig nicht quer-
schlusserkennend
OSSD controlling, two-
channel, no cross moni-
toring
Kontrola OSSD,
2-kanałowe, bez kontroli
biegunowosci
2.1 Brücke, RESET mit auto-
matischen Start Jumper, RESET with automatic start Mostek, RESET ze startem automatycznym
2.2 Brücke Jumper Mostek
3 Not-Aus, zweikanalig
querschlusserkennend mit
manuellem Start
Emergency stop, two-
channel, cross monitor-
ing, with manual start
Wyłączenie awaryjne
2-kanałowe,
kontrola biegunowosci,
start manualny
3.1 RESETRESET RESET
3.2 Brücke Jumper Mostek
4 Schutztür-Anwendung,
zweikanalig querschluss-
erkennend
Safety gate application,
two-channel, cross
monitoring
Brama
bezpieczeństwa
2-kanałowe,
kontrola biegunowosci
4.1 RESET mit automati-
schem Start RESET with automatic start RESET ze startem automatycznym
4.2 Brücke Jumper Mostek
53 Freigabestrompfade,
1 Meldekontakt
ESR4-NOE-31
3 enabling current paths,
1 signalling contact
ESR4-NOE-31
3 scieżki prądowe
1 styk sygnalizacyjny
ESR4-NOE-31
64 Freigabestrompfade
ESR4-NOE-40 4 enabling current paths ESR4-NOE-40 4 scieżki prądowe ESR4-NOE40
5
13 23
14 24
41
42
S11 S11 S52 S12 S21 S22 S11 S34
S11 S12 S52
1
S21 S22
1.2
1.1
S11 S34
3.1
S11 S34
4.1
S11
3
S12
S1
S21 S22
S2
3.2
S11 S52
22.2
S52
44.2
S34
2.1
S21 S22 S11S12
BWS
33
34
6
13 23
14 24
A1
A2
L1
(L+)
(M)
N
7
33
34
43
44
7Versorgungsspannung Power supply Zasilanie

8
Funktionsdiagramm manueller Reset
Function diagram for manual reset
Diagram funkcjonalny dla resetu manualnego
ESR4-NOE-31
ESR4-NOE-40

9
Funktionsdiagramm automatischer Reset
Function diagram for automatic reset
Diagram funkcjonalny dla resetu automatycznego
ESR4-NOE-31
ESR4-NOE-40
tAAnsprechzeit Responsetime Czas reakcji
tTP TestpulszeitTest pulse time Czas impulsu testu
tRRückfallzeitRelease time Czas odwzbudzenia
tBBereitschaftszeit Standby time Czas czuwania
tWWiederbereitschaftszeit Recovery time Czas odpoczynku
tMMindestbetätigungszeit Minimum ON timeMin. czas załączania

10
Max. Summenstrom I² aller Strompfade in Abhängigkeit von der Umgebungstemperatur
Max. total current I² for allcontactsin dependency from ambienttemperature
Max. prąd całkowity I2dla wszystkich scieżek prądowych w zależnosci od temperatury otoczenia
Diagramm 1 / Diagram 1 / Diagram1
DC-Geräte / DC devices / urządzenia DC
AC-Geräte / AC devices / urządzenia AC
Hinweis:
Diagramm gilt bei max. Betriebsspannung UB. Max. Dauerstrom Inbeachten!
Note:
Diagram applies with max. operating voltage UB. Observe max. continous current In!
Uwaga:
Diagram ma zastosowanie dla max. napięcia pracy UB. Zwócić uwagę na max. prąd ciągły In!
Beispiel / Example / Przykład:
I1= 6 A I2= 3 A I3= 1 A
6I2= I12+ I22+ I32= 36 A2+ 9 A2+ 1 A2= 46 A2
=> Tu(AC) |47 °C
=> Tu(DC) |55 °C

11
Montage / Assembly/ Montaż
1 1 1
Relais auf die Hutschiene einhän-
gen. Attach relay to DIN rail. Umiesć przekaźnik na szynie DIN.
2 2 2
Durch leichten Druck in Pfeilrich-
tung Relais auf die Hutschiene
aufschnappen.
Press the relay carefully onto the
DIN rail (in direction of arrow) until
it locks into place.
Wcisnij przekaźnik ostrożnie na
szynę DIN (zgodnie ze strzałką)
Demontage/ Disassembly / Demontaż
3 3 3
Relais in Pfeilrichtung herunter-
drücken. Push relay down (in direction of arrow) Wcisnij przekaźnik (zgodnie z kierunkiem strzałki).
4 4 4
Im heruntergedrückten Zustand
Relais in Pfeilrichtung aus der
Verrastung lösen und von der
Hutschiene nehmen.
Release relay and remove it from
the DIN rail (see arrow) Rozdziel i usuń przekaźnik z szyny DIN (patrz strzałka).
Abmessungen/ Dimension Diagram / Wymiary

12
Änderungen vorbehalten / Subject to changes / Zmiany zastrzeżone
Copyright 2006
Moeller GmbH, 53105 Bonn
Printed in Germany
05/06 AWA 2131-2347 / RG.219.0506.3
