Momas Zenith User manual

NO

NO
Det er viktig at du skriver ned serienummeret på sykkelen
din da dette ikke er registrert noe sted hos leverandøren,
men kun på sykkelen og esken.
Ved service hos leverandør anbefaler vi at du tar med deg
brukermanualen slik at utført service kan registreres av vår
sykkelmekaniker, samt for at du skal få en signatur etter
servicen.
For eksempel: Servicenummer YX999.
Hei,
så hyggelig at du har kjøpt elsykkel fra Momas!

NO
Serienr. sykkel:
Serienr. batteri:
Modell:
Kjøpsdato:
Utført service:

NO
1. DELOVERSIKT OG TEKNISKE SPESIFIKASJONER
1.1 Oversikt over deler
1.2 Tekniske spesikasjoner
2. SIKKERHETSINSTRUKSJONER
3. HVORDAN BRUKE ELSYKKELEN
3.1 Montering direkte ut av esken
3.2 Display og feilkoder
3.3 Kjøreinstruksjoner
3.3.1 Før den tas i bruk
3.3.2 Kjøring
3.3.3 Bremsing
4.VEDLIKEHOLD
4.1 Service
4.2 Dekk
4.3 Brems
4.4 Batteri
4.5 Lader
5. REKLAMASJON
5.1 Hva innebærer reklamasjonsretten
5.2 Reklamasjon & servicehenvendelser
6.TIPS FOR Å FORLENGE AV SYKKELENS LEVETID
7. SIKKER AVFALLSHANTERING
INNHOLD
Bildene i denne brukermanualen er kun for illustrasjonsformål.
Vi tar forbehold om eventuelle feil/trykkfeil.

NO

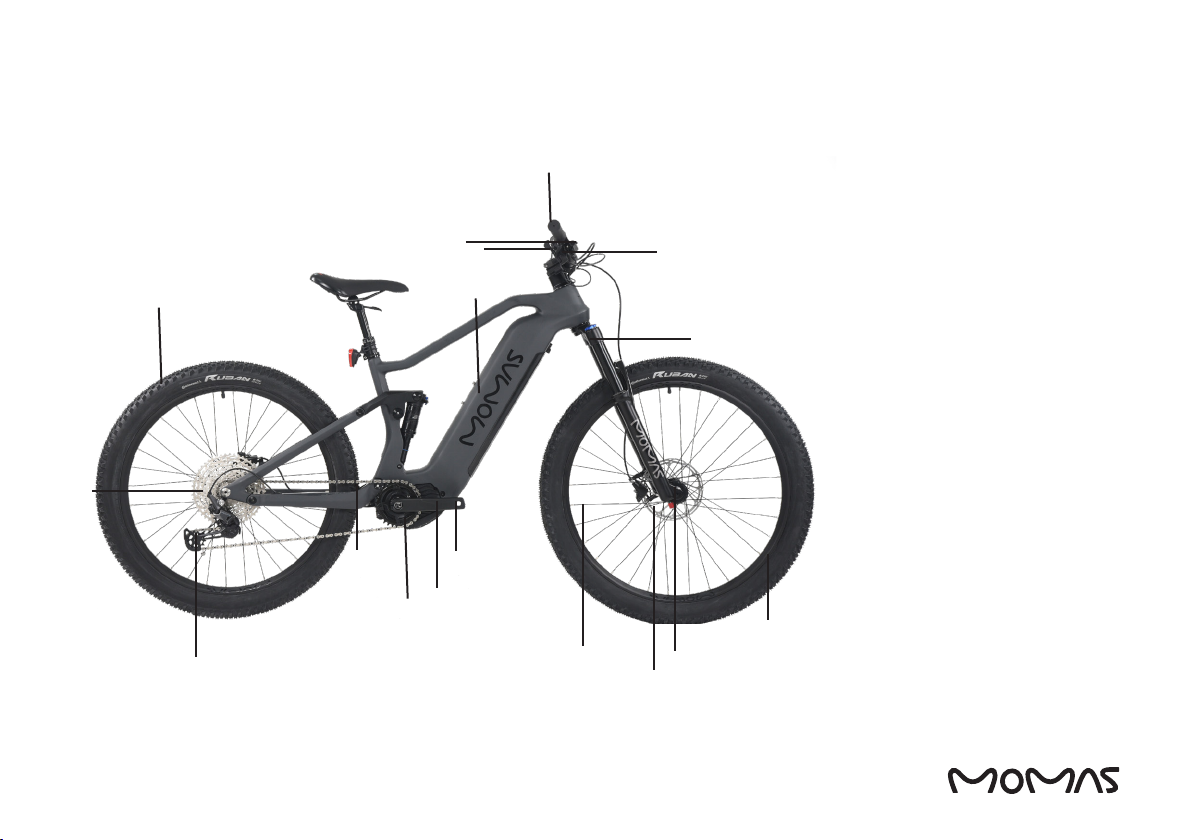

1.1 DELOVERSIKT MOMAS ZENITH
Bilde kun for illustrasjon
1. LCD-skjerm
2. Bremsehendel
3. Girhendel
4. Holker
5. Dempegaffel
6. Batteri
7. Motor
8. Krank/krankarm
9. Pedal
10.Hydraulisk skivebrems (foran)
11. Hydraulisk skivebrems (bak)
12. Bakgir
13. Kjede
Hjul:
14. Eike
15. Nav
16. Felg
17. Dekk
1. DELOVERSIKT OGTEKNISKE SPESIFIKASJONER
12
3
4
5
6
7
8
9
10
14
12
13
15
11
17
16
7

NO
Modell Momas Zenith
Motor 250 W Nominell
Motor type Bafang
Maksvekt på fører 120 kg
Material ramme DS02 Karbon
Fart 25 km/t
Vekt 28 kg
Optimal rekkevidde 130 km
Bremser Shimano, Altus
Gir Shimano Deore SL-M6100-R
Volt på batteriet 48 W
Batterikapasitet 20 Ah
Batteri type Bafang
Kjede KMC E12S NP/BKS 124L
Dempegaffel XC-360 BOOST
Hjul størrelse 29"
Display Bafang DP C241.CAN
Dekk type Continental eRuban Plus 27.5
1.2 TEKNISKE SPESIFIKASJONER

NO
2. SIKKERHETSINSTRUKSJONER
• Les brukerhåndboken nøye for best ytelse og for å ta best mulig vare på produktet
• Elsykler fra Momas er personlige kjøretøy og er kun beregnet for bruk av én person. Aldri ha mer enn én person på
sykkelen om gangen
• Føreren av elsykkelen bør justere høyden på setet og styret i forhold til høyden for å sikre en god, stabil og komforta-
bel tur
• Gjør deg kjent med lokale og nasjonale forskrifter for bruk av e-sykler, gjeldende hastighets- og alkoholgrenser. Følg
også lover og regler for bruk av hjelm og annet verneutstyr. Vennligst bruk lyse klær for å være mer synlig i trakken
• Sørg for å fylle dekkene med nok luft før bruk. Kjør aldri produktet med lite eller ingen luft i dekkene, det er skadelig
for produktet og kan være farlig for føreren. Det skader slangen, dekket og felgen. Punktering annonseres ikke.
Bruk heller ikke produktet hvis dekket har synlig slitasje
• Ta gjerne en øvelseskjøring i et trakkfritt område på bryter 1 før du går ut på offentlig vei og fortau

NO
2. SIKKERHETSINSTRUKSJONER
• Hold helst begge hendene på styret og begge føttene på pedalene når du kjører. Dette er et transportmiddel, bruk det
ikke for hopping, triks eller lignende
• Unngå å kjøre under ugunstige forhold, som glatte overater som is og olje, kraftig regn, hard vin, snø,
vannpytter, dårlige veier. Hvis du er i tvil, sett ned farten, vurder omgivelsene dine og rull eventuelt sykkelen ved siden av du
• Ikke kjør over hull og rett inn i eller ned fortauskanter, dette kan føre til skade på føreren og/eller skade på kjøretøyet. Gå av
og løft sykkelen over kanten. Kjør alltid på jevnt underlag og veier som er egnet for produktets bruk
• Hvis e-sykkelen ikke brukes på 1 måned (som for vinteroppbevaring), må du vedlikeholdslade den minst 1
en gang i måneden. La den aldri lades helt ut på strøm og aldri lad den til 100 % når den lagres (opptil 80 % er greit)
• Etter kjøring i regnvær må batteriet, kontakten og skjermen alltid tørkes av. Oppbevar deretter batteriet tørt til neste sykkel-
tur
• Bruk aldri produktet i en tilstand der du ikke er helt sikker på å kjøre sikkert. Årsaker til å ikke bruke elsykkelen er for eksem-
pel om du har drukket alkohol, tatt beroligende midler, hvis du er syk, svekket, utslitt, trøtt eller andre
omstendigheter

NO
3.1 MONTERING DIREKTE UT AV ESKEN
3. HVORDAN BRUKE ELSYKKELEN
På YouTube-kanalen «Momas Elcyklar» får du
nøyaktige og gode instruksjoner om hvordan du setter opp
elsykkelen, samt hvordan du justerer girene før sykkelen tas i
bruk.
Du får også en rask veiledning om hvordan skjermen fungerer
virker.
MERK FØLGENDE! Fyll dekkene med luft FØR den første turen
og vedlikehold dem. 3 – 4 takter.

NO
Trykk og hold inne PÅ/AV-knappen (>2S) for å slå på skjermen. Hold nede (>2S) igjen for å slå av HMI. Hvis "auto power off"-tiden
er satt til 5 minutter (den kan stilles inn i "Auto OFF"-funksjonen), vil HMI automatisk slå seg av innen denne innstilte tiden når den
ikke er i bruk.
VALG AV ASSISTENSNIVÅ
Når HMI er slått på, trykk lett på +eller -for å velge assistansenivå (antall assistansenivåer må tilpasses kontrolleren). Det laveste
nivået er nivå 0, det høyeste nivået er 5. Standard er nivå 1, "0" betyr ingen krafthjelp i det hele tatt.
MERK: Hvis kontrolleren har Boost-funksjon, kan dette nivået velges med et lett trykk på +-knappen.
Trykk lett på PÅ/AV-knappen for å vise de forskjellige modusene og informasjonen.
1. System med momentsensor, viser sirkulær enkel turdistanse (TRIP, km) --> total avstand (ODO, km).
--> Maksimal hastighet (MAX, km/t) Gjennomsnittlig hastighet (AVG, km/t) gjenværende distanse (RANGE, km)
--> Energiforbruk (CALORIERS/CAL, KCal) --> sanntidseffekt (POWER, w) --> driftstid (TIME, min).
2. Hvis systemet har en hastighetssensor, sirkulær enkel turdistanse (tur, km) --> total distanse (ODO, km) --> maksimal hastighet
(MAX, km/t) --> gjennomsnittshastighet (AVG, km) /h) - -> gjenværende distanse (RANGE, km) kjøretid (TID, min).
3. HVORDAN BRUKE ELSYKKELEN
3.2 DISPLAY OG FEILKODER

NO
3. HVORDAN BRUKE ELSYKKELEN
3.2 DISPLAY OG FEILKODER
1. Hovedlysindikasjon
2. USB-tilkoblingsindikasjon
3. Batterikapasitet indikasjon
4. Hastighetsvisning i sanntid
5. Assistansenivåindikasjon
6. Angivelse av forskjellige data
123
4
5
UPP
NER
BOOST

NO
HOVEDLYS/BAKLYKTER
Trykk og hold + (>2S) for å slå på bakgrunnslyset og spotlyset.
Trykk og hold + igjen for å slå av baklyset og frontlyset. Lysstyrken på bakgrunnsbelysningen kan stilles inn i funksjonen ”Lysstyrke”. (Hvis skjermen
er slått på i mørke omgivelser, vil skjermens bakgrunnslys/hovedlys slå seg på automatisk. Hvis skjermens bakgrunnslys/hovedlys slås av manuelt, må
de også slås på manuelt etterpå)
GÅMODUS
Ganghjelpen kan kun aktiveres med en stående pedelec. Aktivering: Trykk på - til symbolet for gangmodus vises. Hold nede - igjen, gangmodus er nå
aktivert. Symbolet blinker og pedelecen beveger seg ca. 6 km/t. Etter slipp - motoren stopper automatisk og hvis det ikke er aktivitet innen 5 s, går
den automatisk tilbake til 0-nivået.
BOOST-FUNKSJON
Mens du kjører kan du velge BOOST-nivå. Trykk og hold Boost-knappen (>2S), Pedelec vil gå inn i BOOST-funksjonen. Indikatoren på displayet
blinker og motoreffekten når maksimal effekt. . Hvis du slipper knappen eller gjør et annet valg, stopper BOOST.
MERK: Hvis hastigheten ikke når 25 km/t, kan ikke denne funksjonen implementeres, og å trykke og holde inne Boost-knappen (>2 s) kan slå av
HMI.
3. HVORDAN BRUKE ELSYKKELEN
3.2 DISPLAY OG FEILKODER

NO
USB-LADEFUNKSJON
Når HMI-en er av, setter du USB-enheten inn i USB-ladeporten på HMI-en, og slår deretter på HMI-en for å lade. Når HMI er på, kan du lade
USB-enheten direkte. Maksimal ladespenning er 5 V og maksimal ladestrøm 500 mA.
BATTERIKAPASITETSINDIKASJON
Prosentandelen av gjeldende batterikapasitet og total kapasitet vises fra 100 % til 0 % avhengig av den faktiske kapasiteten.
INNSTILLNINGER
Etter at HMI er slått på, trykk og hold inne +og ---knappene (samtidig) for å gå inn i ”Innstilling”. Trykk lett på PÅ/AV-knappen (<0,5S) for å bekref-
te.
Du kan trykke +og - når som helst for å gå tilbake til hovedskjermen.
ENHETVAL I KM/MIL
Trykk lett på + eller - for å velge ”Enhet”. Trykk deretter på PÅ/AV-knappen for å bekrefte. Velg mellom ”Metric” (kilometer) og ”Imperial” (Miles)
med + eller ---knappen. Når du har gjort ditt valg, trykk på PÅ/AV-knappen for å lagre og gå tilbake til ”Innstilling”.
3. HVORDAN BRUKE ELSYKKELEN
3.2 DISPLAY OG FEILKODER

NO
SLÅ AV AUTOMATISK UTKOBLINGSTID
Trykk lett på + eller - for å velge "Auto Off" og trykk PÅ/AV for å bekrefte valget. Velg deretter automatisk utkoblingstid mellom
“OFF/9/8/7/6/5/4/3/2/1 med + eller -.
Etter å ha valgt ønsket modus, trykk PÅ/AV for å lagre og gå tilbake til Innstillinger. MERK FØLGENDE! "OFF" betyr at denne funk-
sjonen er slått av.
LYSSTYRKE
Trykk lett på + eller - for å velge "Lysstyrke" og trykk PÅ/AV for å bekrefte valget. Velg deretter prosent i henhold til "100%"/ "75%"
/ "50%" / "30%" / eller "10%" med + eller -. Når du har gjort ønsket valg, trykk PÅ/AV (<0,5 s) for å gå tilbake til "Innstilling".
"10%" er den svakeste lysstyrken, "100%" den sterkeste.
"AL SENSITIVY" - STILL LYSSENSITIVITET
Trykk lett på + eller - for å velge "AL Sensitivity", og trykk deretter PÅ/AV for å bekrefte valget. Velg lysfølsomhet mellom "0" / "1" /
"2" / "3" / "4" / "5" med + eller -. Etter å ha gjort ønsket valg, trykk PÅ/AV <0,5 S) for å lagre og gå tilbake til "Innstillinger".
Merk: "0" betyr at lyssensoren er av. Nivå "1" er den svakeste følsomheten og "5" den sterkeste.
3. HVORDAN BRUKE ELSYKKELEN
3.2 DISPLAY OG FEILKODER

NO
”TRIP RESET” - STILL TRIP RESET FUNKSJON
Trykk lett på +eller -for å velge ”AL Sensitivity” og trykk PÅ/AV for å bekrefte valget. Velg deretter mellom ”Nei” (ikke velg
funksjon) eller ”Ja” (bekreft funksjon) med +eller -. Etter å ha gjort ønsket valg, trykk PÅ/AV (<0,5 S) for å lagre og gå tilbake til
”Innstilling”. Merk: Kjøretid (TID), gjennomsnittshastighet (AVG) og maksimal hastighet (MAXS) kommer tilbake samtidig når du
tilbakestiller ”TRIP”.
”VIBRATION” - STILLVIBRASJONSKNAPPEN
Trykk lett på +eller - for å velge ”Vibrasjon” og trykk PÅ/AV for å bekrefte valget. Velg deretter ”NO/YES” (”JA”=vibrasjonsk-
nappen er på, ”NO”=vibrasjonsknappen er av) med + eller -. Når du har gjort ditt valg, trykk på PÅ/AV-knappen for å lagre og gå
tilbake til Innstillinger.
”SERVICE” SLÅ PÅ/AV SERVICEINDIKASJONEN
Trykk lett på +eller -for å velge ”Service” og trykk PÅ/AV for å bekrefte valget. Velg deretter ”Nei/Ja” (”JA”=Serviceindikasjon er
på, ”Nei”=Serviceindikasjon er av) med PÅ/AV-knappen. Etter å ha gjort ønsket valg, trykk på PÅ/AV-knappen (0,5 S) for å lagre og
gå tilbake til ”Innstilling”.
3. HVORDAN BRUKE ELSYKKELEN
3.2 DISPLAY OG FEILKODER

NO
STILL ASSISTENSNIVÅ
Trykk lett på +eller - for å velge "Assist Mode" og trykk PÅ/AV for å bekrefte. Velg deretter assistansenivået i henhold til "3" / "5"
/ "9" med PÅ/AV. Etter å ha gjort ønsket valg, trykk PÅ/AV (0,5 S) for å lagre og gå tilbake til innstillingene.
"INFORMASJON"
Etter at HMI er slått på, trykk og hold + og -for å gå inn i informasjonsfunksjonen. Trykk forsiktig på +eller -(<0,5S) for å velge
"Informasjon", og trykk deretter PÅ/AV (<0,5S) for å bekrefte. MERK: All informasjon som vises kan ikke justeres, den er kun til
informasjonsformål.
FARTSGRENSE
Trykk lett på +eller - for å velge "Speed Limit", og trykk deretter PÅ/AV for å vise standardhastighetene. Trykk PÅ/AV for å gå
tilbake til Informasjon.
BATTERIINFORMASJON
Trykk på +eller - for å velge "Batteriinformasjon", og trykk deretter PÅ/AV for å bekrefte. Trykk deretter +eller -for å vise batteri-
dataene (b01 --> b04 --> b06 --> b07 --> b08 --> b09 --> b10 --> b11 --> b12 --> b13 -- >d00 --> d01 --> d02 --> dn --> Maskinvare
--> Programvare. trykk PÅ/AV for å gå tilbake til “Informasjon”.
Merk: Hvis batteriet ikke har noen kommunikasjonsfunksjon, vil du ikke kunne se noen data fra batteriet.
3. HVORDAN BRUKE ELSYKKELEN
3.2 DISPLAY OG FEILKODER

NO
3. HVORDAN BRUKE ELSYKKELEN
3.2 DISPLAY OG FEILKODER
VIS BATTERI-HARDWARE ELLER PROGRAMVAREVERSJON
KOD KODEDEFINISJON ENHET
b01 Gjeldende temperatur °C
b4 Batterispenning mV
b6 Nåværende mA
b7 Gjenværende batterikapasitet mAh
b8 Batterikapasitet ved full lading mAh
b9 Relativ SOC %
b10 Absolutt SOC %
b11 Syklustider Times
b12 Maks uladet tid Hour
b13 Minimum uladet tid Hour
d00 Antall celler
d01 Spenningscelle 1 mV
d02 Spenningscelle 2 mV
dn Spenningscelle n mV
MERK: Hvis ingen data oppdages, vil ”--” vises.

NO
3. HVORDAN BRUKE ELSYKKELEN
3.2 DISPLAY OG FEILKODER
"MOMENTINFORMASJON" - MOMENTINFORMASJON
Trykk lett på +eller -for å velge "Momentinformasjon". Trykk PÅ/AV for å bekrefte. Trykk deretter +eller - for å vise "Hardware
Ver" eller "Software Ver". Trykk PÅ/AV (0,5 S) for å gå tilbake til "Informasjon".
MERK: Hvis din pedelec ikke har en momentsensor, vil "--" vises.
FEILKODER
Trykk lett på +eller - for å velge "Feilkode" og trykk deretter PÅ/AV for å bekrefte. Trykk lett på +eller -for å vise feil-
melding fra de siste 10 gangene gjennom "E-Code00" til "E-Code09". Trykk PÅ/AV (<0,5 S) for å gå tilbake til "Informasjon".
MERK: 00 betyr at det ikke er noen feil.

NO
3. HVORDAN BRUKE ELSYKKELEN
3.2 DISPLAY OG FEILKODER
FEILKODER FEIL LØSNING
04 Gasspaken er ikke tilbake i riktig posisjon Sjekk om gassen kan justeres tilbake til
riktig posisjon. Hvis feilen vedvarer, bytt
ut med en ny gass. (Bare med denne
funksjonen).
05 Feil på gasskontroll 1. Kontroller kontakten med gassen for å
sikre at alt sitter riktig.
07 Overspenningsvern 2. Koble fra gassen. Hvis problemet ved-
varer, kontakt din forhandler. (Bare med
denne funksjonen)
08 Hallsensorsignalfeil inne i motoren Vennligst kontakt din forhandler.
09 Fasefeil på motoren
1.Ta ut batteriet.
2. Sett inn batteriet igjen.
3. Hvis problemet vedvarer, kontakt din
forhandler.
10
Temperaturen inne i motoren har nådd
sin maksimale beskyttelsesverdi
1. Slå av systemet og la Pedlec-en av-
kjøles.
2. Hvis problemet vedvarer, kontakt din
forhandler.
11 Feil på temperatursensoren i motoren Vennligst kontakt din forhandler.

NO
FEILKODER FEIL LØSNING
12 Feil på gjeldende sensor i kontrolleren Vennligst kontakt din forhandler.
13 Feil på temperatursensoren i batteriet Vennligst kontakt din forhandler.
14 Beskyttelsestemperaturen inne i regula-
toren har nådd sin maksimale beskyttel-
sesverdi
1. Stäng av systemet och låt Pede-
lec svalna.
2. Om problemet kvarstår, kontak-
ta din återförsäljare.
15 Feil på temperaturføleren i kontrolleren Vennligst kontakt din forhandler.
21 Feil hastighetssensor
1. Start systemet på nytt.
2. Sjekk at magneten som er festet til
eiken er på linje med hastighetssensoren
og at avstanden er mellom 10 mm og 20
mm.
3. Kontroller at hastighetssensorkontak-
ten er riktig tilkoblet.
4. Hvis feilen vedvarer, vennligst kontakt
din forhandler.
25 Dreiemomentsignalfeil
1. Kontroller at alle tilkoblinger er riktig
tilkoblet.
2. Hvis feilen vedvarer, vennligst kontakt
din forhandler.
3. HVORDAN BRUKE ELSYKKELEN
3.2 DISPLAY OG FEILKODER
