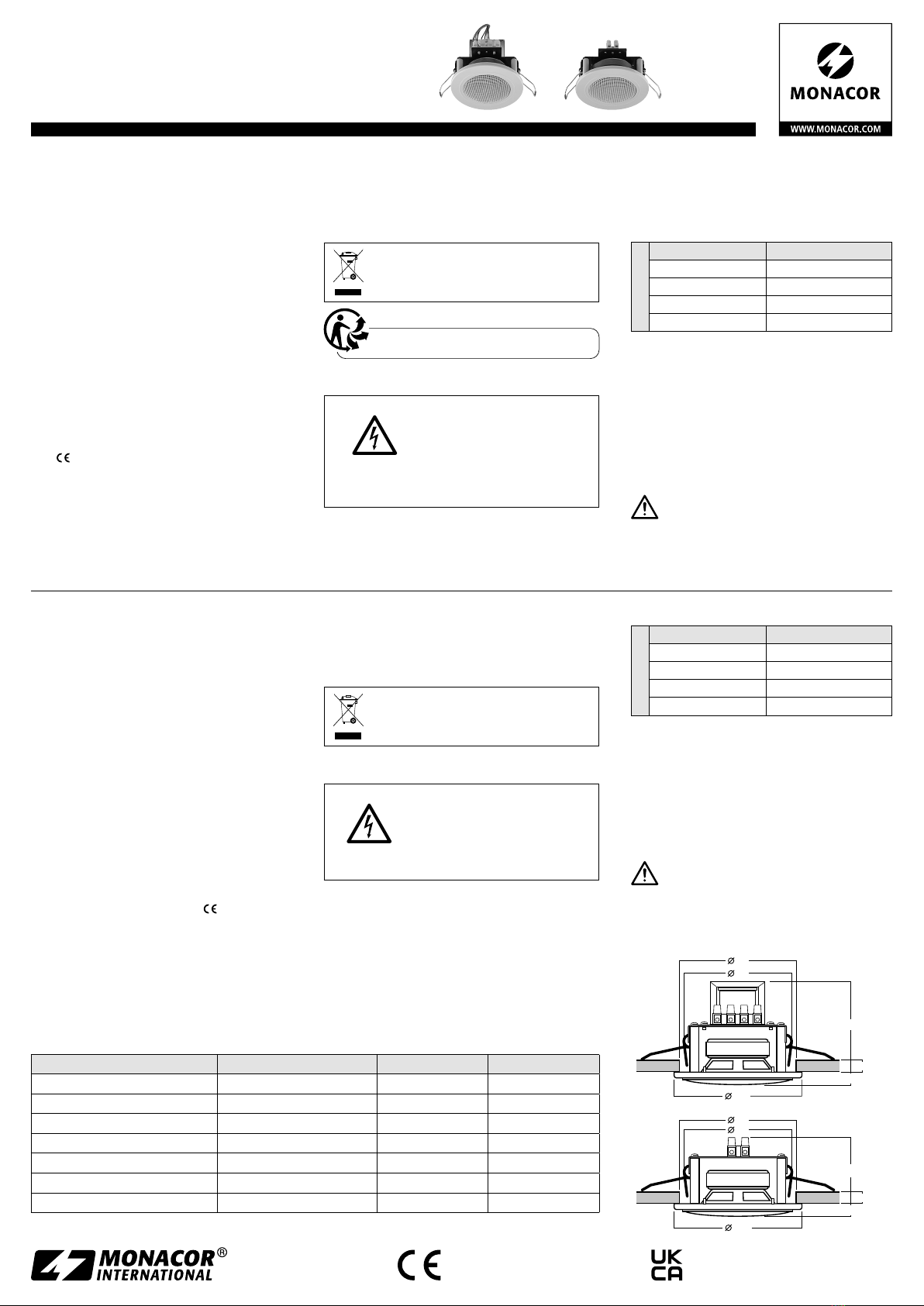

Monacor EDL-82/WS User manual

EDL-82/WS Bestell-Nr. •Order No. 0161490
SPE-82/WS Bestell-Nr. •Order No. 0161540
THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY
© MONACOR INTERNATIONAL
All rights reserved
A-0794.99.07.06.2023
MONACOR INTERNATIONAL GmbH & Co. KG
Zum Falsch 36, 28307 Bremen
Germany
Importer: Epic Audio Ltd, Unit 9 Apollo Park
Station road, Long Buckby, NN6 7PF
United Kingdom,Company Registration:13878247
12
81
14 max.
92
96
101
EDL-82/WS
➀
12
55
14 max.
92
96
101
SPE-82/WS
➁
Flush-Mount Ceiling Speaker
These instructions are intended for installers
with specific knowledge of PA technology.
Please read the instructions carefully prior to
installation and keep them for later reference.
1 Applications
These flush-mount ceiling speakers are designed
for PA applications of low power. They are suitable
for speech and background music. EDL-82/WS is
specially designed for PA systems using 100V tech-
nology; SPE-82/WS is specially designed for audio
systems using 4Ω speakers.
2 Important Notes
The speaker corresponds to all relevant directives of
the EU and is therefore marked with .
The speaker corresponds to the relevant UK legisla-
tion and is therefore marked with UKCA.
•
The speaker is suitable for indoor use only. Protect
it against dripping water and splash water, high air
humidity and heat (admissible ambient tempera-
ture range 0–40°C).
•
For cleaning only use a dry, soft cloth; never use
chemicals or water.
•
No guarantee claims for the speaker and no liabil-
ity for any resulting personal damage or material
damage will be accepted if the speaker is used for
other purposes than originally intended, if it is not
correctly installed or if it is overloaded.
If the speaker is to be put out of opera-
tion definitively, dispose of the speaker in
accordance with local regulations.
3 Installation
WARNING For model EDL-82/WS, there is a
hazard of contact with a danger-
ous voltage of up to 100V at the
connection cable during operation.
Installation must be made by skilled
personnel only.
1) Saw out a mounting hole with a diameter of
96mm (dimensions: see figure1 or 2).
2) Prior to connecting the speaker, switch off the
amplifier to which the speaker is to be connected!
3) Make the connection to the amplifier. For EDL-
82/WS, connect the speaker via the transformer
input: Connect the black core and one of the
other coloured cores corresponding to the de-
sired power rating to the 100V output of the
PAamplifier.
EDL-82/WS
Core Colour Power Rating
black common connection
brown 1.5W
red 3.0 W
orange 6.0W
Please make sure to note: In a 100 V system, the total
power of all speakers connected must not exceed the
amplifier power. Overload may damage the amplifier!
Ifthere are several speakers in a room, make sure
that they all have the same polarity.
4) Bend the mounting springs upwards up to the
stop and keep them in this position.
Attention! Risk of injury! Springs are
under tension, hold tight!
5) Insert the springs into the mounting cutout and
carefully slide the speaker into the cutout until it
is flush with the ceiling.
Decken-Einbaulautsprecher
Diese Anleitung richtet sich an Installateure mit
Fachkenntnissen in der Beschallungstechnik.
Bitte lesen Sie die Anleitung vor der Installa-
tion gründlich durch und heben Sie sie für ein
späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Diese Decken-Einbaulautsprecher sind für die Be-
schallung mit kleinen Leistungen konzipiert. Sie
sind für Sprache und Hintergrundmusik geeignet.
Der EDL-82/WS ist speziell für den Einsatz in ELA-
Anlagen konzipiert, die mit 100-V-Technik arbeiten
und der SPE-82/WS speziell für Audio-Anlagen, die
mit 4-Ω-Lautsprechern betrieben werden.
2 Wichtige Hinweise
Der Lautsprecher entspricht allen relevanten Richt-
linien der EU und trägt deshalb das -Zeichen.
•
Der Lautsprecher ist nur zur Verwendung im In-
nenbereich geeignet. Schützen Sie ihn vor Tropf-
und Spritzwasser, hoher Luftfeuchtigkeit und Hitze
(zulässiger Einsatztemperaturbereich 0–40 °C).
•
Verwenden Sie für die Reinigung nur ein trocke-
nes, weiches Tuch, auf keinen Fall Chemikalien
oder Wasser.
•
Wird der Lautsprecher zweckentfremdet, nicht
fachgerecht installiert oder überlastet, kann keine
Haftung für daraus resultierende Sach- oder Perso-
nenschäden und keine Garantie für den Lautspre-
cher übernommen werden.
Soll der Lautsprecher endgültig aus dem
Betrieb genommen werden, entsorgen
Sie ihn gemäß den örtlichen Vorschriften.
3 Installation
WARNUNG Bei dem Modell EDL-82/WS liegt im
Betrieb berührungsgefährliche Span-
nung bis 100V an der Anschlusslei-
tung an. Die Installation darf nur
durch Fachpersonal erfolgen.
1) Ein Montageloch mit einem Durchmesser von
96mm aussägen (Maße: siehe Abb. 1 bzw. 2).
2) Vor dem Anschluss den Verstärker, an den der
Lautsprecher angeschlossen werden soll, aus-
schalten!
3) Den Anschluss zum Verstärker herstellen. Den
Lautsprecher EDL-82/WS über den Transformator-
eingang anschließen: Die schwarze Ader und eine
der anderen farbigen Adern, die der gewünsch-
ten Nennleistung entspricht, mit dem 100-V-Aus-
gang des ELA-Verstärkers verbinden.
EDL-82/WS
Aderfarbe Nennleistung
schwarz gemeinsamer Anschluss
braun 1,5W
rot 3,0 W
orange 6,0W
Unbedingt beachten: In einer 100-V-Anlage darf die
Summe der Leistungen aller angeschlossenen Laut-
sprecher die Verstärkerleistung nicht überschreiten.
Eine Überlastung kann den Verstärker beschädigen!
Bei mehreren Lautsprechern in einem Raum da-
rauf achten, dass sie alle gleich gepolt werden.
4) Die Montagefedern nach oben bis zum Anschlag
biegen und in dieser Position festhalten.
Achtung, Verletzungsgefahr – die ge-
spannten Federn gut festhalten!
5) Die Federn in den Montageausschnitt einsetzen,
und den Lautsprecher vorsichtig in den Aus-
schnitt gleiten lassen, bis er bündig anliegt.
DeutschEnglish
Technische Daten Specifications EDL-82/WS SPE-82/WS
Nennbelastbarkeit Power rating 6/3 / 1,5 W 6 W
Maximale Belastbarkeit Maximum load —12W
Kennschalldruck (1W / 1 m) Sensitivity (1W / 1 m) 86dB 87dB
Impedanz Impedance —4Ω
Resonanzfrequenz Resonant frequency —200Hz
Frequenzbereich Frequency range 200–20 000 Hz 130 – 20000Hz
Gewicht Weight 635g 340g
Änderungen vorbehalten. • Subject to technical modification.

THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY
© MONACOR INTERNATIONAL
All rights reserved
A-0794.99.07.06.2023
MONACOR INTERNATIONAL GmbH & Co. KG
Zum Falsch 36, 28307 Bremen
Germany
Importer: Epic Audio Ltd, Unit 9 Apollo Park
Station road, Long Buckby, NN6 7PF
United Kingdom,Company Registration:13878247
12
81
14 max.
92
96
101
EDL-82/WS
➀
12
55
14 max.
92
96
101
SPE-82/WS
➁
Altoparlanti per
il montaggio in soffitti
Queste istruzioni sono rivolte agli installatori
con conoscenze specifiche della tecnologia PA.
Vi preghiamo di leggerle attentamente prima
dell‘installazione e di conservarle per un uso
futuro.
1 Possibilità d’impiego
Questi altoparlanti per il montaggio in soffitti sono
stati realizzati per la sonorizzazione a bassa potenza.
Sono adatti per la voce e per la musica di sottofon-
do. EDL-82/WS è previsto specialmente per l’impie-
go in impianti PA con uscita audio 100V, mentre
SPE-82/WS è adatto per impianti audio che lavorano
con altoparlanti di 4Ω.
2 Avvertenze importanti
L’altoparlante è conforme a tutte le direttive rilevanti
dell’UE e pertanto porta la sigla .
•
Usare l’altoparlante solo all’interno di locali. Pro-
teggerlo dall’acqua gocciolante e dagli spruzzi
d’acqua, da alta umidità dell’aria e dal calore
(temperatura d’impiego ammessa fra 0 e 40°C).
•
Per la pulizia usare solo un panno morbido, asciut-
to; non impiegare in nessun caso prodotti chimici
o acqua.
•
Nel caso d’uso improprio, d’installazione non a
regola d’arte o di sovraccarico dell’altoparlante,
non si assume nessuna responsabilità per even-
tuali danni consequenziali a persone o a cose e
non si assume nessuna garanzia per l’altoparlante.
Se l’altoparlante deve essere messo defini-
tivamente fuori uso, smaltire l’altoparlan-
te secondo le norme locali.
3 Installazione
AVVERTIMENTO Nel modello EDL-82/WS, il cavo di
collegamento presenta durante il
funzionamento una tensione peri-
colosa fino a 100V. L’installazione
dev’essere eseguita solo da una
persona esperta.
1) Praticare un’apertura con un diametro di 96mm.
(dimensioni: vedi fig.1 o 2).
2) Prima di eseguire il collegamento, spegnere l’am-
plificatore al quale va collegato l’altoparlante!
3) Eseguire il collegamento con l’amplificatore. Nella
EDL-82/WS eseguire il collegamento attraverso
l’ingresso del trasformatore: collegare il condut-
tore nero e uno degli altri conduttori colorati, a
seconda della potenza desiderata per l’altopar-
lante, con l’uscita 100 V dell’amplificatore PA.
EDL-82/WS
Colore conduttore Potenza nominale
nero contatto comune
marrone 1,5W
rosso 3,0W
arancio 6,0W
Nota importante: In un impianto 100 V, la somma
delle potenze di tutti gli altoparlanti collegati non
deve superare la potenza dell’amplificatore. Un so-
vraccarico può danneggiare l’amplificatore!
Se ci sono più altoparlanti in una stanza in cui
viene riprodotto il suono, assicurati che abbiano
tutti la stessa polarità.
4) Spingere le molle di sostegno in alto fino all’arre-
sto e tenerle ferme.
Attenzione a non farsi male – tener
ben ferme le molle tese!
5) Inserire le molle nell’apertura di montaggio e
spingere l’altoparlante delicatamente in alto fin-
ché si trova a livello del soffitto.
EDL-82/WS Réf. num. •Codice 0161490
SPE-82/WS Réf. num. •Codice 0161540
Haut-parleurs de plafond
Cette notice s’adresse aux installateurs possé-
dant des connaissances spécifiques en sonori-
sation. Veuillez lire la présente notice avec at-
tention avant l‘installation et conservez-la pour
pouvoir vous y reporter ultérieurement.
1 Possibilités d’utilisation
Ces haut-parleurs de plafond sont conçus pour des
sonorisations de petites puissances et bien adap-
tés pour la musique d’ambiance et les discours.
Le EDL-82/WS est spécialement conçu pour une
installation dans des systèmes de sonorisation PA,
fonctionnant en ligne 100V ; le SPE-82/WS est spé-
cialement conçu pour les installations audio fonc-
tionnant avec des haut-parleurs 4Ω.
2 Conseils importants
Le haut-parleur répond à toutes les directives néces-
saires de l’Union européenne et porte donc le sym-
bole .
•
Le haut-parleur n’est conçu que pour une utilisa-
tion en intérieur. Protégez-le de tout type de pro-
jections d’eau, des éclaboussures, d’une humidité
d’air élevée et de la chaleur (plage de température
de fonctionnement autorisée : 0– 40°C).
•
Pour le nettoyer, utilisez uniquement un chiffon sec et
doux, en aucun cas de produits chimiques ou d’eau.
•
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si le
haut-parleur est utilisé dans un but autre que celui
pour lequel il a été conçu, s’il n’est pas correcte-
ment installé, ou s’il y a surcharge ; en outre, la
garantie deviendrait caduque.
Lorsque le haut-parleur est définitivement
retiré du service, éliminez-le conformé-
ment aux directives locales.
CARTONS ET EMBALLAGE
PAPIER À TRIER
3 Installation
AVERTISSEMENT Sur le modèle EDL-82/WS , une
tension de contact dangereuse
jusqu’à 100V est présente au
câble de branchement pendant
le fonctionnement. Seul un per-
sonnel qualifié peut effectuer
l’installation.
1) Découpez dans le plafond un trou de diamètre
96mm (dimensions : voir schéma 1 ou 2).
2) Avant le branchement, éteignez l’amplificateur
auquel le haut-parleur doit être relié !
3) Effectuez le branchement à l’amplificateur. Pour
le EDL-82/WS, reliez le haut-parleur via l’entrée
transformateur : connectez le conducteur noir et
un conducteur d’une autre couleur, correspon-
dant à la puissance nominale, à la sortie 100V de
l’amplificateur PA.
EDL-82/WS
Couleur conducteur Puissance nominale
noir branchement commun
marron 1,5W
rouge 3,0W
orange 6,0W
Veillez à ce que l’amplificateur ne soit pas en sur-
charge: dans une installation 100 V, la somme des
puissances de tous les haut-parleurs reliés ne doit pas
dépasser la puissance de l’amplificateur. Toute sur-
charge peut endommager l’amplificateur!
Dans le cas de plusieurs haut-parleurs dans une
pièce, veillez à ce qu’ils aient tous la même po-
larité.
4) Pliez les ressorts de montage vers le haut et main-
tenez-les dans cette position.
Attention : danger de blessures, main-
tenez les ressorts pliés fermement !
5) Insérez les ressorts dans le trou de montage et faites
glisser, avec précaution, le haut-parleur jusqu’à ce
qu’il soit au même niveau que le plafond.
FrançaisItaliano
Caractéristiques techniques Dati tecnici EDL-82/WS SPE-82/WS
Puissance nominale Potenza nominale 6/3 / 1,5 W 6 W
Puissance maximale Potenza max. —12W
Pression sonore (1 W /1 m) SPL (1W / 1 m) 86dB 87dB
Impédance Impedenza —4Ω
Fréquence de résonance Frequenza di risonanza —200 Hz
Bande passante Gamma di frequenze 200– 20 000Hz 130– 20 000 Hz
Poids Peso 635g 340g
Tout droit de modification réservé. • Con riserva di modifiche tecniche.
