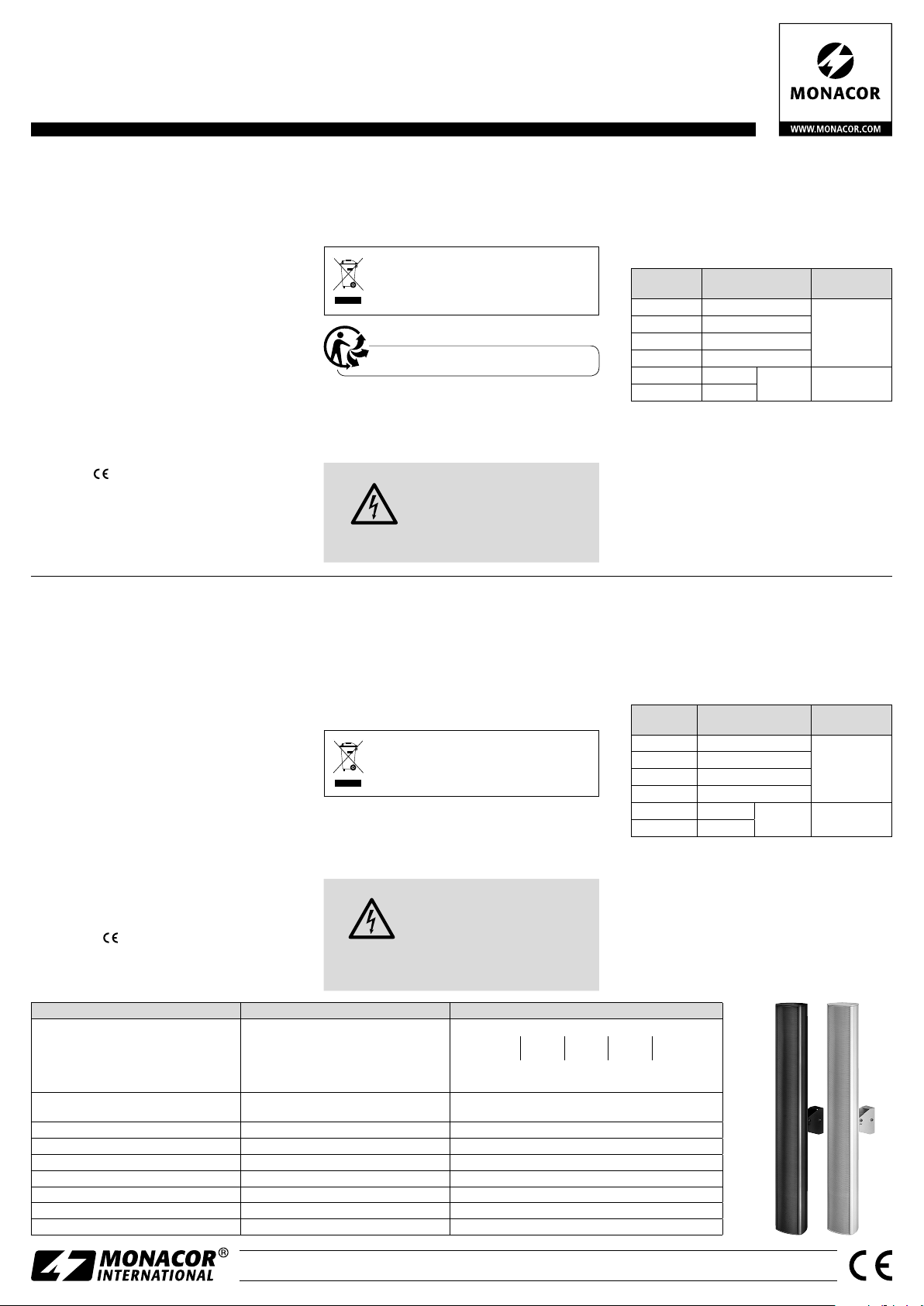

PA Column Speaker
These instructions are intended for installers
with specific knowledge in sound reproduc-
tion using 100V technology. Please read the
instructions carefully prior to installation and
keep them for later reference.
1 Applications
This column speaker is specially designed for PA
systems that work with 100V technology. In the
8Ω mode, the column speaker can also be directly
connected to a low-impedance amplifier output.
Designed as a 2-way system, the column speaker
provides excellent sound and is thus suited
for speech and music reproduction. Due to its
weather-proof aluminium housing, the column
speaker can also be used for outside applications
(IP rating: IP66).
2 Safety Notes
The column speaker corresponds to all relevant
directives of the EU and is therefore marked
with .
•
Protect the column speaker against extreme
temperatures (admissible ambient temperature
range: 0–40°C).
•
For cleaning only use a soft cloth, dry or slightly
wet; never use chemicals or aggressive deter-
gents.
•
No guarantee claims for the column speaker
and no liability for any resulting personal dam-
age or material damage will be accepted if the
column speaker is used for other purposes than
originally intended, if it is not correctly installed,
or if it is overloaded.
If the column speaker is to be put out of
operation definitively, take it to a local
recycling plant for a disposal which is
not harmful to the environment.
3 Installation
Find a suitable place for installation and use the
wall holder provided to screw on the column
speaker in an expert manner.
WARNING During operation, there is a hazard
of contact with a voltage of up to
100V at the speaker cable. Always
insulate the cores of the speaker
connection that are not used. Installation must
be made by skilled personnel only.
1) Prior to making any electrical connection,
switch off the PA amplifier so that the speaker
cable will not carry any voltage.
2) Select the cores of the connection cable to de-
fine the rated power and the operating mode:
Core Rated power Operating mode
no. 1 common connection
100V
no. 2 60W
no. 3 30W
no. 4 15W
no. 5 +100W 8 Ω
yellow-green −
When connecting multiple speakers to the am-
plifier, make sure that all speakers have the same
polarity and that the amplifier will not be over-
loaded: The total rated power of all speakers
must not exceed the amplifier power.
3) Align the column speaker in an optimum way
to the speaker zone.
Subject to technical modification.
ELA-Lautsprechersäule
Diese Anleitung richtet sich an Installateure
mit Fachkenntnissen in der 100-V-Beschal-
lungstechnik. Bitte lesen Sie die Anleitung
vor der Installation gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Die Lautsprechersäule ist speziell für den Einsatz
in ELA-Anlagen konzipiert, die mit 100-V-Technik
arbeiten. Sie kann aber auch im 8-Ω-Betrieb an
einen niederohmigen Verstärkerausgang ange-
schlossen werden. Als 2-Wege-System mit sehr
guten Klangeigenschaften eignet sich die Laut-
sprechersäule sowohl zur Sprach- als auch zur
Musikwiedergabe. Durch das wetterfeste Alumi-
niumgehäuse (IP66) ist sie auch für Außeninstal-
lationen verwendbar.
2 Sicherheitshinweise
Die Lautsprechersäule entspricht allen relevanten
Richtlinien der EU und trägt deshalb das -Zei-
chen.
•
Schützen Sie die Lautsprechersäule vor großer
Hitze und Kälte (zulässiger Einsatztemperatur-
bereich 0–40°C).
•
Verwenden Sie für die Reinigung nur ein trocke-
nes oder leicht angefeuchtetes, weiches Tuch,
auf keinen Fall Chemikalien oder aggressive
Reinigungsmittel.
•
Wird die Lautsprechersäule zweckentfremdet,
nicht fachgerecht installiert oder überlastet,
kann keine Haftung für daraus resultierende
Sach- oder Personenschäden und keine Garantie
für die Lautsprechersäule übernommen werden.
Soll die Lautsprechersäule endgültig aus
dem Betrieb genommen werden, überge-
ben Sie sie zur umweltgerechten Entsor-
gung einem örtlichen Recyclingbetrieb.
3 Installation
Die Lautsprechersäule mit dem beiliegenden
Wandhalter an geeigneter Stelle fachgerecht fest-
schrauben.
WARNUNG Im Betrieb liegt berührungsgefähr-
liche Spannung bis 100V an der
Lautsprecherleitung an. Isolieren
Sie unbedingt die nicht benutzten
Anschlussadern. Die Installation darf nur durch
Fachpersonal erfolgen.
1) Vor dem elektrischem Anschluss den ELA-Ver-
stärker ausschalten, damit die Lautsprecherlei-
tung spannungsfrei ist!
2) Die Nennbelastung und Betriebsart durch Aus-
wahl der Adern des Anschlusskabels festlegen:
Ader Nennbelastbarkeit Betriebsart
Nr. 1 gemeinsamer Anschluss
100V
Nr. 2 60W
Nr. 3 30W
Nr. 4 15W
Nr. 5 +100W 8 Ω
gelb-grün −
Beim Anschluss von mehreren Lautsprechern
an den Verstärker darauf achten, dass alle
gleich gepolt werden und dass der Verstärker
nicht überlastet wird: Die Summe der Nennbe-
lastungen aller Lautsprecher darf die Verstär-
kerleistung nicht überschreiten.
3) Die Lautsprechersäule optimal auf den zu be-
schallenden Bereich ausrichten.
Änderungen vorbehalten.
DeutschEnglish
Technische Daten Specifications ETS-8100TW/…
100-V-Betrieb
Nennbelastbarkeit
Impedanz
8-Ω-Betrieb
Nennbelastbarkeit
100V mode
Power rating
Impedance
8 Ω mode
Rated power
60W 30W 15W
167 Ω 333 Ω 667 Ω
100W
Kennschalldruck (1W/1 m)
Maximaler Nennschalldruck
SPL (1W/1 m)
Max. SPL
95 dB
117 dB
Abstrahlwinkel horizontal/vertikal Radiation angle horizontal/vertical 70°/20°
Frequenzbereich Frequency range 110 – 20 000 Hz
Anzahl Breitbandlautsprecher/Hochtöner No. of full-range speakers/tweeters 8 ×(⌀77 mm) / 1 ×(25 mm)
Schutzart IP rating IP 66
Einsatztemperatur Ambient temperature 0 – 40 °C
Abmessungen (B × H × T), Gewicht Dimensions (W × H × D), weight 125 × 869 × 110 mm, 6 kg
Anschluss Connection abisolierte Kabelenden • Stripped cable ends

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1975.99.01.03.2019
Altoparlante a colonna PA
Queste istruzioni sono rivolte agli installatori con
una conoscenza specifica della riproduzione del
suono utilizzando la tecnologia 100V. Leggere
attentamente le istruzioni prima dell’installa-
zione e conservarle per riferimento futuro.
1 Applicazioni
Questo altoparlante a colonna è progettato ap-
positamente per i sistemi PA che funzionano con
tecnologia a 100V. Nella modalità 8Ω, l’altopar-
lante a colonna può anche essere collegato di-
rettamente a un’uscita dell’amplificatore a bassa
impedenza. Progettato come un sistema a 2 vie,
l’altoparlante a colonna fornisce un suono eccel-
lente ed è quindi adatto per la riproduzione vocale
e musicale. Grazie al contenitore di alluminio, re-
sistente alle intemperie, l’altoparlante può essere
usato anche all’esterno (grado di protezione IP66).
2 Note sulla sicurezza
L’altoparlante a colonna corrisponde a tutte le
direttive pertinenti dell’UE e pertanto è contras-
segnato con .
•
Proteggere l’altoparlante a colonna dalle tempe-
rature estreme (temperatura d’esercizio ammessa:
0– 40 °C).
•
Per la pulizia usare solo un panno morbido, asciutto
o leggermente inumidito; non impiegare in nessun
caso prodotti chimici o detergenti aggressivi.
•
Nessuna richiesta di garanzia per l’altoparlante
e nessuna responsabilità per eventuali danni
personali o danni materiali saranno accettate se
l’altoparlante viene utilizzato per scopi diversi
da quelli originariamente previsti, se non è in-
stallato correttamente o se è sovraccarico.
Se l’altoparlante deve essere messo fuori
servizio definitivamente, portarlo in un im-
pianto di riciclaggio locale per uno smalti-
mento che non sia dannoso per l’ambiente.
3 Installazione
Trovare un luogo adatto per l’installazione e uti-
lizzare il supporto a parete fornito per avvitare
l’altoparlante a colonna in modo esperto.
AVVERTIMENTO Durante il funzionamento, c’è
il rischio di contatto con una
tensione fino a 100V sul cavo
dell’altoparlante. Isolare sempre
i core della connessione degli altoparlanti che
non vengono utilizzati. L’installazione deve es-
sere eseguita solo da personale qualificato.
1) Prima di effettuare qualsiasi collegamento
elettrico, spegnere l’amplificatore PA in modo
tale che il cavo dell’altoparlante non trasmetta
alcuna tensione.
2) Selezionare i core del cavo di connessione per
definire la potenza nominale e la modalità di
funzionamento:
Cavo Potenza nominale Modalità di
funzionamento
n. 1 connessione comune
100V
n. 2 60W
n. 3 30W
n. 4 15W
n. 5 +100W 8 Ω
giallo-verde −
Quando si collegano più altoparlanti all’am-
plificatore, assicurarsi che tutti gli altoparlanti
abbiano la stessa polarità e che l’amplificatore
non sia sovraccaricato: la potenza nominale to-
tale di tutti gli altoparlanti non deve superare la
potenza dell’amplificatore.
3) Allineare l’altoparlante in modo ottimale alla
zona degli altoparlanti.
Soggetto a modifiche tecniche.
ETS-8100TW/SW Réf. num. • Codice 16.3790
ETS-8100TW/WS Réf. num. • Codice 16.3800
Colonne sonore Public Adress
Cette notice s’adresse aux installateurs possé-
dant des connaissances spécifiques en sonorisa-
tion ligne 100V. Veuillez lire la présente notice
avec attention avant l’installation et conservez-la
pour pouvoir vous y reporter ultérieurement.
1 Possibilités d’utilisation
La colonne sonore est spécialement conçue pour
une utilisation dans des installations de Public Adress
fonctionnant en 100V. Elle peut également être re-
liée à une sortie amplificateur basse impédance en
mode 8Ω. Système 2 voies avec d’excellentes qua-
lités sonores, la colonne est très bien adaptée pour
la restitution de discours et de musique. Grâce au
boîtier d’aluminium étanche, la colonne peut être
utilisée en extérieur (protection IP66).
2 Conseils de sécurité
La colonne sonore répond à toutes les directives
nécessaires de l’Union européenne et porte donc
le symbole .
•
Protégez la colonne sonore des températures ex-
trêmes (plage de température autorisée : 0–40°C).
•
Pour le nettoyage, utilisez un tissu sec ou légère-
ment humidifié et doux, en aucun cas de produits
chimiques ou produits de nettoyage agressifs.
•
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si la
colonne sonore est utilisée dans un but autre que
celui pour lequel elle a été conçue, si elle n’est
pas correctement installée ou s’il y a surcharge ;
en outre, la garantie deviendrait caduque.
Lorsque la colonne sonore est définitivement
retirée du service, vous devez la déposer
dans une usine de recyclage adaptée pour
contribuer à son élimination non polluante.
CARTONS ET EMBALLAGE
PAPIER À TRIER
3 Installation
Pour le montage, utilisez le support mural livré
et vissez la colonne à l’emplacement adéquat, de
manière professionnelle.
AVERTISSEMENT Pendant le fonctionnement,
une tension dangereuse jusqu’à
100V est présente sur le câble
haut-parleur. Isolez impérative-
ment les conducteurs non utilisés. Seul un per-
sonnel qualifié peut effectuer l’installation.
1) Eteignez l’amplificateur Public Adress avant
d’effectuer le branchement électrique pour
que le câble haut-parleur ne soit pas porteur
de tension.
2) Définissez la puissance nominale et le mode de
fonctionnement en sélectionnant les conduc-
teurs du câble de branchement :
Conducteur Puissance nominale Mode
fonctionnement
n° 1 branchement commun
100V
n° 2 60W
n° 3 30W
n° 4 15W
n° 5 +100W 8 Ω
jaune-vert −
Si vous branchez plusieurs enceintes sur l’am-
plificateur, veillez à ce qu’elles aient toutes la
même polarité et à ce que l’amplificateur ne
soit pas en surcharge. La somme des puissances
de toutes les enceintes ne doit pas dépasser la
puissance de l’amplificateur.
3) Orientez la colonne de manière optimale vers
la zone à sonoriser.
Tout droit de modification réservé.
FrançaisItaliano
Caractéristiques techniques Dati tecnici ETS-8100TW/…
Mode 100V
Puissance nominale
Impédance
Mode 8 Ω
Puissance nominale
Funzionamento 100V
Potenza nominale
Impedenza
Funzionamento 8 Ω
Potenza nominale
60W 30W 15W
167 Ω 333 Ω 667 Ω
100W
Pression sonore nominale
Pression sonore nominale max.
Livello di press. sonora (1W/1 m)
Livello di press. sonora max
95 dB
117 dB
Angle de diffusion horizontal/vertical Angolo d’irradiazione orizzontale/verticale 70°/20°
Bande passante Gamma di frequenze 110 – 20 000 Hz
Nombre haut-parleur large bande/tweeter Numero altoparlanti a larga banda/Tweeter 8 × (⌀77 mm) / 1 × (25 mm)
Classe protection Grado di protezione IP 66
Température fonc. Temperatura d’esercizio 0 – 40 °C
Dimensions (l × h × p), poids Dimensioni (l × h × p), peso 125 × 869 × 110 mm, 6kg
Branchement Collegamento extrémités de câble dénudées • Terminali spelati dei cavi
