Stereo Speaker Switch Box
These instructions are intended for users with-
out any specific technical knowledge. Please
read these instructions carefully prior to operat-
ing the unit and keep them for later reference.

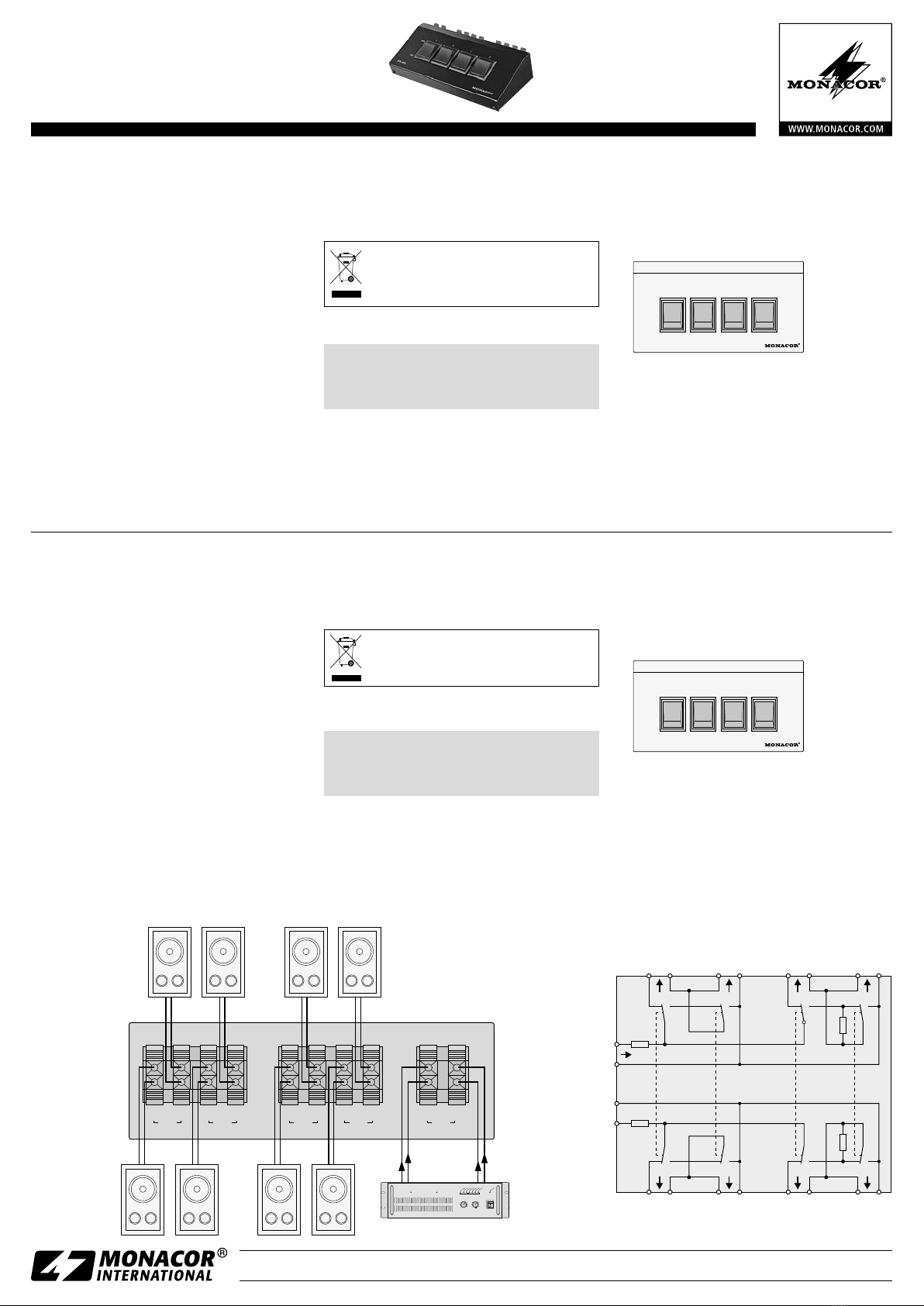

1 Applications
The speaker switch box allows connection of up to
four speaker pairs (see fig. 1) which can be switched
on individually or in any desired combination. It is
possible to use speakers with an impedance of
4–8Ω. The maximum power rating of the switch
box is 200W.
2 Important Notes
• The unit is suitable for indoor use only. Protect it
against dripping water and splash water, high air
humidity and heat (admissible ambient tempera-
ture range 0–40°C).
• For cleaning only use a dry, soft cloth, never use
chemicals or water.
• No guarantee claims for the unit and no liability for
any resulting personal damage or material damage
will be accepted if the unit is used for other pur-
poses than originally intended, if it is not correctly
connected, or if it is overloaded.
If the unit is to be put out of operation de-
finitively, take it to a local recycling plant
for a disposal which is not harmful to the
environment.
3 Setting into Operation
Caution! Never connect 4Ω speakers, not even
via the switch box, to an amplifier with an output
impedance of 8Ω. The amplifier may be damaged.
1) Connect up to four speaker pairs (impedance
4–8Ω) to the terminals SP1–SP4 (see fig. 1).
Observe the correct polarity, i.e. always connect
the coded core of the speaker cables to the corre-
sponding red terminal. Furthermore, do not mix
up the stereo channels, i.e. always connect the
left channel to the corresponding terminal pair
L+/L−.
2) Only connect the signal source (amplifier or re-
ceiver) if it is switched off! Connect the speaker
outputs of the signal source via speaker cables to
the terminals AMP.
3) Switch on all connected units.
4) Switch on all desired speakers with the switches
“1” to “4” (position ON).
SPS-40S
1
OFF
ON
234
The internal protective resistors make sure that the
total impedance will never fall below 4Ω.
4 Specifications
Power rating: . . . . . . . . 200W
Dimensions: . . . . . . . . . 176 × 50 × 100mm
Weight: . . . . . . . . . . . . 615 g
Subject to technical modification.
Stereo-Lautsprecher-Schaltpult
Diese Bedienungsanleitung richtet sich an Be-
nutzer ohne besondere Fachkenntnisse. Bitte
lesen Sie die Anleitung vor dem Betrieb gründ-
lich durch und heben Sie sie für ein späteres
Nachlesen auf.
1 Verwendungsmöglichkeiten
An das Lautsprecher-Schaltpult lassen sich bis zu vier
Lautsprecherpaare (siehe Abb.1) anschließen und
einzeln oder in jeder gewünschten Kombination ein-
schalten. Es können Lautsprecher mit einer Impedanz
von 4–8Ω verwendet werden. Mit dem Schaltpult
lässt sich eine Leistung von bis zu 200W schalten.
2 Wichtige Hinweise für den Gebrauch
• Verwenden Sie das Gerät nur im Innenbereich und
schützen Sie es vor Tropf- und Spritzwasser, hoher
Luftfeuchtigkeit und Hitze (zulässiger Einsatztem-
peraturbereich 0–40°C).
• Verwenden Sie für die Reinigung nur ein trocke-
nes, weiches Tuch, auf keinen Fall Chemikalien
oder Wasser.
• Wird das Gerät zweckentfremdet, nicht fachge-
recht angeschlossen oder überlastet, kann keine
Haftung für daraus resultierende Sach- oder Per-
sonenschäden und keine Garantie für das Gerät
übernommen werden.
Soll das Gerät endgültig aus dem Betrieb
genommen werden, übergeben Sie es zur
umweltgerechten Entsorgung einem ört-
lichen Recyclingbetrieb.
3 Inbetriebnahme
Vorsicht! Niemals 4-Ω-Lautsprecher, auch nicht
über das Schaltpult, an einen Verstärker mit einer
Ausgangsimpedanz von 8Ω anschließen. Der Ver-
stärker kann beschädigt werden.
1) Bis zu vier Lautsprecher-Paare (Impedanz 4–8Ω) an
die Klemmen SP1–SP4 anschließen (siehe Abb.1).
Dabei auf die richtige Polung achten, d.h. die ge-
kennzeichnete Ader der Lautsprecherkabel immer
mit der entsprechenden roten Klemme verbinden.
Außerdem die Stereokanäle nicht vertauschen,
d.h. jeweils den linken Kanal immer mit dem ent-
sprechenden Klemmenpaar L+/L− verbinden.
2) Die Signalquelle (Verstärker bzw. Receiver) nur
anschließen, wenn diese ausgeschaltet ist! Die
Lautsprecherausgänge der Signalquelle über Laut-
sprecherkabel mit den Klemmen AMP verbinden.
3) Alle angeschlossenen Geräte einschalten.
4) Mit den Schaltern „1“ bis „4“ alle gewünschten
Lautsprecher einschalten (Position ON).
SPS-40S
1
OFF
ON
234
Durch die internen Schutzwiderstände ist immer
gewährleistet, dass die Gesamtimpedanz nicht
unter 4Ω sinkt.
4 Technische Daten
Schaltleistung: . . . . . . . 200W
Abmessungen: . . . . . . . 176 × 50 × 100 mm
Gewicht:. . . . . . . . . . . . 615 g
Änderungen vorbehalten.
