Moretti Design ARIA ALADINO GLASS S5 A 10 User manual

1
ERGONOMIC GLASS/A/RELAX S5
ARIA
MANUALE DEDICATO - DEDICATED MANUAL
MANUAL DEDICADO - MANUEL DÉDIÉE
DIENSTLEISTUNG-HANDBUCH - MANUAL DEDICADO
DEDIKERET MANUEL - GEWIJDDE HANDLEIDING
UŽÍVATEĽSKÁ PRÍRUČKA - MANUAL DEDICAT

2

1
TECHNOLOGY
ERGONOMIC GLASS S5 A 10 - 12 - 14
OPTIONAL
IT EN ES FR U.M. 10 12 14 DE
Potenza termica introdotta
Thermal power
introduced Potencia térmica introducida Puissance thermique introduite kW 10,2 12,5 14,1
Thermische zugeführte
Leistung
Potenza termica nominale
Nominal thermal
power Potencia térmica nominal Puissance thermique nominale kW 9,0 11,0 12,5
Nennwärmeleistung
Potenza termica ridotta
(introdotta - resa)
Reduced thermal power
(Introduced - yield)
Potencia térmica reducido
(Introducido - rendimiento)
Puissance thermique réduite
(Introduit - rendement) kW 3,3 - 3,1 3,3 - 3,1 3,3 - 3,1
Reduzierte Wärmeleistung
(Eingeführt - Ertrag)
Rendimento
(Nom - Rid)
Efficiency
(Nom - Rid)
Rendimiento
(Nom - Rid)
Rendement
(Nom - Rid) % 88 88 88
Gesamtwirkungsgrad
(Nom - Rid)
Consumo
(Max - Min)
Consumption
(Max - Min)
Consumo
(Max - Min)
Consommation
(Max - Min) kg/h 2,1 - 0.7 2,6 - 0.7 2,9 - 0.7
Verbrauch
(Max - Min)
Serbatoio pellet
Pellet tank Tolva de pellets Réservoir pellets kg 21 21 21
Fassunesvermugen
Uscita fumi Exhaust outlet Salida de humos Sortie fumees mm 80 80 80 Rauchauslass
Aspirazione
Air intake Aspiraciòn Entree comburant mm 60 60 60
Absaugevorrichtung
Temperatura gas di
scarico (Max - Min)
Exhaust fume temp-erature
(Max - Min)
Temperatura de humos(Max -
Min) Température fumée (Max - Min) °C 188 - 71 213 - 71 238 - 71
Abgas-temperatur
(Max - Min)
Assorbimento elettrico (Max -
Nom - Rid)
Electrical consumption (Max -
Nom - Rid) Consumo de energía (Max - Nom - Rid) Absorption électrique (Max - Nom - Rid) W 270 - 95 - 92 270 - 95 -
92 270 - 92 - 91
Elektrischer verbrauch
(Max - Nom - Rid)
Requisiti alimentazione
elettrica
Power supply
requirements Requisitos de sumi-nistro de energía Exigences d'alimentation Volts - Hz 230 - 50 230 - 50 230 - 50
Anforderungen an die
Stromversorgung
Peso
Weight Peso Poids kg 155 155 155
Gewicht
Flusso gas di scarico (Nom -
Rid) Exhaust fume flux (Nom - Rid)
Flujo de gases de
Humos (Nom - Rid)
Flux de fumée d'échap-
pement (Nom - Rid)
g/s 5 - 2,9 6 - 2,9 6,8 - 2,9
Abgasstrom
(Nom - Rid)
Tiraggio minimo
(Nom - Rid)
Minimum draw
(Nom - Rid) Tiro minimo (Nom - Rid) Tirage minimum (Nom - Rid) Pa 4,4 4,4 4,4
Mindestzug (Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid)
mg/m³ 40 - 81 40 - 81 40 - 81
CO 13% O2
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
% 0.003 - 0.006 0.003 - 0.006 0.003 - 0.006
CO 13% O2 Vol.-%
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid)
mg/m³ 15 - 17 15 - 17 15 - 17
PP 13% O2
(Nom - Rid)
Distanza da materiali
Infiammabili
(L - F - P)
Distance from flammable
materials
(L - F - P)
Lejos de material
combustble
(L - F - P)
Distance de matériaux
inflammbles
(L - F - P)
mm 250 - 800 - 100
Abstand zu brennbaren
materialien
(L - F - P)
PT DA NL SK U.M. 10 12 14 RO
Potência térmica introduzida Termisk kraft introduceret Thermisch vermogen
geïntroduceerd Zavedená tepelná energia kW 10,2 12,5 14,1
Puterea termică introdusă
Potência térmica Nominal Nominel termisk effekt Nominaal thermisch vermogen Menovitý tepelný výkon kW 9,0 11,0 12,5 Putere termica nominala
Potência térmica reduzida
(Introduzido - rendimento) Nedsat termisk effekt (Introduceret - udbytte)
Verminderd thermisch
vermogen(Geïntrodu-ceerd -
opbrengst)
Znížená tepelná energia
(Predstavené - výnos) kW 3,3 - 3,1 3,3 - 3,1 3,3 - 3,1
Putere termică redusă
(Introducere - randament)
Eficiência
(Nom - Rid)
Effektivitet
(Nom - Rid)
Rendement
(Nom - Rid)
Učinnosť
(Nom - Rid) % 88 88 88
Randamant
(Nom - Rid)
Consumo
(Max - Min)
Forbrug
(Max - Min)
Verbruik
(Max - Min)
Spotreba
(Max - Min) kg/h 2,1 - 0.7 2,6 - 0.7 2,9 - 0.7
Consumul
(Max - Min)
Reservatório de pellets Pellet tanken Pellettank Zásobník peliet kg 21 21 21 Rezervor peleți
Saída da Fumaça Røgudtag Rookafvoer Odvod spalín mm 80 80 80 Lesire de fum
Aspiração Luftindtag Luchtinlaat Prívod vzduchu mm 60 60 60 Intrare aer
Temperatura gases de
combustão (Max - Min)
Udstødningsgasstemperatur
(Max - Min)
Uitlaatgassen temperatuur
(Max - Min)
Teplota výfukových plynov
(Max - Min) °C 188 - 71 213 - 71 238 - 71
Temperatura gazelor de
ardere (Max - Min)
Absorção eléctrica
(Max - Nom - Rid) Elektrisk forbrug (Max - Nom - Rid) Elektrische opname (Max - Nom - Rid) Spotreba energie (Max - Nom - Rid) W 270 - 95 - 92 270 - 95 - 92 270 - 92 - 91
Putere consumată
(Max - Nom - Rid)
Requisitos de fornecimento de
energia Krav til strømforsyning Voedingseisen Požiadavky na napájanie Volts - Hz 230 - 50 230 - 50 230 - 50
Cerințe de alimentare
Peso Vægt Gewicht Hmotnosť kg 155 155 155 Greutate
Fluxo de gases de escape
(Nom - Rid)
Udstødningsgasstrøm (Nom -
Rid) Rookgasstroom (Nom - Rid)
Tok výfukových plynov
(Nom - Rid) g/s 5 - 2,9 6 - 2,9 6,8 - 2,9
Fluxul de fum de Evacuare
(Nom - Rid)
Calado minimo
(Nom - Rid)
Minimumstryk
(Nom - Rid)
Minimale diepgang
(Nom - Rid)
Minimálna ťah
(Nom - Rid) Pa 4,4 4,4 4,4
Tirajul minim
(Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid) mg/m³ 40 - 81 40 - 81 40 - 81
CO 13% O2
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid) % 0.003 - 0.006 0.003 - 0.006 0.003 - 0.006
CO 13% O2 Vol.-%
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid) mg/m³ 15 - 17 15 - 17 15 - 17
PP 13% O2
(Nom - Rid)
Afastado de matérias
combust veis
(L - F - P)
Afstand fra brandfarlige
materialer
(L - F - P)
Afstand van brandbaar
materiaal
(L - F - P)
Vzdialenosť od horľavých
materiálov
(L - F - P)
mm 250 - 800 - 100
Distanța de la materiale
inflamabile
(L - F - P)

2
DISPLAY D’EMERGENZA
EMERGENCY DISPLAY
PANEL DE MANDOS DE EMERGENCIA
PANNEAU DE COMMANDE DE SECOURS
DRUCKTASTENTAFEL NOTAUS-STEUERUNGEN
PAINEL DE EMERGÊNCIA
NØDVISNING
SCHERM VAN DE NOOD
NÚDZOVÝ OVLÁDACÍ PANEL
INTERRUTTORE
SWITCH
INTERRUPTOR
INTERRUPTEUR
SCHALTER
INTERRUPTOR
KONTAKT
SCHAKELAAR
PREPÍNAČ
CONNETTORE
CONNECTOR
CONECTOR
CONNECTEUR
SCHALTSTECKDOSE
CONECTOR
STIK
CONNECTOR
KONEKTOR
FUSIBILE
FUSE
FUSIBLE
FUSIBLES
SICHERUNG
FUSÍVEL
SIKRING
ZEKERING
POISTKA
ASPIRAZIONE
AIR INTAKE
ASPIRACÒN
ENTREE COMBURANT
ABSAUGEVORRICHTUNG
ASPIRAÇÃO
LUFTINDTAG
LUCHTINLAAT
PRÍVOD VZDUCHU
PORTA SERIALE
SERIAL PORT
PUERTO SERIAL
PORT SERIEL
SERIELLE SCHNITTSTELLE
PORTA SERIAL
SERIEL PORT
SERIEEL
SÉRIOVÝ PORT
USCITA FUMI
EXHAUST OUTLET
SALIDA DE HUMO
SORTIE FUMEES
RAUCHAUSGANG
SAÍDA DA FUMAÇA
RØGUDTAG
ROOKAFVOER
ODVOD SPALÍN
USCITA FUMI
EXHAUST OUTLET
SALIDA DE HUMO
SORTIE FUMEES
RAUCHAUSGANG
SAÍDA DA FUMAÇA
RØGUDTAG
ROOKAFVOER
ODVOD SPALÍN

3
ERGONOMIC GLASS S5 RELAX 10 - 12 - 14
TECHNOLOGY
OPTIONAL
IT EN ES FR U.M. 10 12 14 DE
Potenza termica introdotta
Thermal power
introduced Potencia térmica introducida Puissance thermique introduite kW 10,2 12,5 14,1
Thermische zugeführte
Leistung
Potenza termica nominale
Nominal thermal
power Potencia térmica nominal Puissance thermique nominale kW 9,0 11,0 12,5
Nennwärmeleistung
Potenza termica ridotta
(introdotta - resa)
Reduced thermal power
(Introduced - yield)
Potencia térmica reducido
(Introducido - rendimiento)
Puissance thermique réduite
(Introduit - rendement) kW 3,3 - 3,1 3,3 - 3,1 3,3 - 3,1
Reduzierte Wärmeleistung
(Eingeführt - Ertrag)
Rendimento
(Nom - Rid)
Efficiency
(Nom - Rid)
Rendimiento
(Nom - Rid)
Rendement
(Nom - Rid) % 88 88 88
Gesamtwirkungsgrad
(Nom - Rid)
Consumo
(Max - Min)
Consumption
(Max - Min)
Consumo
(Max - Min)
Consommation
(Max - Min) kg/h 2,1 - 0.7 2,6 - 0.7 2,9 - 0.7
Verbrauch
(Max - Min)
Serbatoio pellet
Pellet tank Tolva de pellets Réservoir pellets kg 21 21 21
Fassunesvermugen
Uscita fumi
Exhaust outlet Salida de humos Sortie fumees mm 80 80 80
Rauchauslass
Aspirazione
Air intake Aspiraciòn Entree comburant mm 60 60 60
Absaugevorrichtung
Temperatura gas di
scarico (Max - Min)
Exhaust fume temp-erature
(Max - Min)
Temperatura de humos(Max -
Min) Température fumée (Max - Min) °C 188 - 71 213 - 71 238 - 71
Abgas-temperatur
(Max - Min)
Assorbimento elettrico (Max -
Nom - Rid)
Electrical consumption (Max -
Nom - Rid) Consumo de energía (Max - Nom - Rid) Absorption électrique (Max - Nom - Rid) W 270 - 95 - 92 270 - 95 - 92 270 - 92 - 91
Elektrischer verbrauch
(Max - Nom - Rid)
Requisiti alimentazione
elettrica
Power supply
requirements Requisitos de sumi-nistro de energía Exigences d'alimentation Volts - Hz 230 - 50 230 - 50 230 - 50
Anforderungen an die
Stromversorgung
Peso
Weight Peso Poids kg 155 155 155
Gewicht
Flusso gas di scarico (Nom -
Rid) Exhaust fume flux (Nom - Rid)
Flujo de gases de
Humos (Nom - Rid)
Flux de fumée d'échap-
pement (Nom - Rid)
g/s 5 - 2,9 6 - 2,9 6,8 - 2,9
Abgasstrom
(Nom - Rid)
Tiraggio minimo
(Nom - Rid)
Minimum draw
(Nom - Rid) Tiro minimo (Nom - Rid) Tirage minimum (Nom - Rid) Pa 4,4 4,4 4,4
Mindestzug (Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid)
mg/m³ 40 - 81 40 - 81 40 - 81
CO 13% O2
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
% 0.003 - 0.006 0.003 - 0.006 0.003 - 0.006
CO 13% O2 Vol.-%
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid)
mg/m³ 15 - 17 15 - 17 15 - 17
PP 13% O2
(Nom - Rid)
Distanza da materiali
Infiammabili
(L - F - P)
Distance from flammable
materials
(L - F - P)
Lejos de material
combustble
(L - F - P)
Distance de matériaux
inflammbles
(L - F - P)
mm 250 - 800 - 100
Abstand zu brennbaren
materialien
(L - F - P)
PT DA NL SK U.M. 10 12 14 RO
Potência térmica introduzida Termisk kraft introduceret Thermisch vermogen
geïntroduceerd Zavedená tepelná energia kW 10,2 12,5 14,1
Puterea termică introdusă
Potência térmica Nominal Nominel termisk effekt Nominaal thermisch vermogen Menovitý tepelný výkon kW 9,0 11,0 12,5 Putere termica nominala
Potência térmica reduzida
(Introduzido - rendimento) Nedsat termisk effekt (Introduceret - udbytte)
Verminderd thermisch
vermogen(Geïntrodu-ceerd -
opbrengst)
Znížená tepelná energia
(Predstavené - výnos) kW 3,3 - 3,1 3,3 - 3,1 3,3 - 3,1
Putere termică redusă
(Introducere - randament)
Eficiência
(Nom - Rid)
Effektivitet
(Nom - Rid)
Rendement
(Nom - Rid)
Učinnosť
(Nom - Rid) % 88 88 88
Randamant
(Nom - Rid)
Consumo
(Max - Min)
Forbrug
(Max - Min)
Verbruik
(Max - Min)
Spotreba
(Max - Min) kg/h 2,1 - 0.7 2,6 - 0.7 2,9 - 0.7
Consumul
(Max - Min)
Reservatório de pellets Pellet tanken Pellettank Zásobník peliet kg 21 21 21 Rezervor peleți
Saída da Fumaça Røgudtag Rookafvoer Odvod spalín mm 80 80 80 Lesire de fum
Aspiração Luftindtag Luchtinlaat Prívod vzduchu mm 60 60 60 Intrare aer
Temperatura gases de
combustão (Max - Min)
Udstødningsgasstemperatur
(Max - Min)
Uitlaatgassen temperatuur
(Max - Min)
Teplota výfukových plynov
(Max - Min) °C 188 - 71 213 - 71 238 - 71
Temperatura gazelor de
ardere (Max - Min)
Absorção eléctrica
(Max - Nom - Rid) Elektrisk forbrug (Max - Nom - Rid) Elektrische opname (Max - Nom - Rid) Spotreba energie (Max - Nom - Rid) W 270 - 95 - 92 270 - 95 - 92 270 - 92 - 91
Putere consumată
(Max - Nom - Rid)
Requisitos de fornecimento de
energia Krav til strømforsyning Voedingseisen Požiadavky na napájanie Volts - Hz 230 - 50 230 - 50 230 - 50
Cerințe de alimentare
Peso Vægt Gewicht Hmotnosť kg 155 155 155 Greutate
Fluxo de gases de escape
(Nom - Rid)
Udstødningsgasstrøm (Nom -
Rid) Rookgasstroom (Nom - Rid)
Tok výfukových plynov
(Nom - Rid) g/s 5 - 2,9 6 - 2,9 6,8 - 2,9
Fluxul de fum de Evacuare
(Nom - Rid)
Calado minimo
(Nom - Rid)
Minimumstryk
(Nom - Rid)
Minimale diepgang
(Nom - Rid)
Minimálna ťah
(Nom - Rid) Pa 4,4 4,4 4,4
Tirajul minim
(Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid)
CO 13% O2
(Nom - Rid) mg/m³ 40 - 81 40 - 81 40 - 81
CO 13% O2
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid)
CO 13% O2 Vol.-%
(Nom - Rid) % 0.003 - 0.006 0.003 - 0.006 0.003 - 0.006
CO 13% O2 Vol.-%
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid)
PP 13% O2
(Nom - Rid) mg/m³ 15 - 17 15 - 17 15 - 17
PP 13% O2
(Nom - Rid)
Afastado de matérias
combust veis
(L - F - P)
Afstand fra brandfarlige
materialer
(L - F - P)
Afstand van brandbaar
materiaal
(L - F - P)
Vzdialenosť od horľavých
materiálov
(L - F - P)
mm 250 - 800 - 100
Distanța de la materiale
inflamabile
(L - F - P)

4
DISPLAY D’EMERGENZA
EMERGENCY DISPLAY
PANEL DE MANDOS DE EMERGENCIA
PANNEAU DE COMMANDE DE SECOURS
DRUCKTASTENTAFEL NOTAUS-STEUERUNGEN
PAINEL DE EMERGÊNCIA
NØDVISNING
SCHERM VAN DE NOOD
NÚDZOVÝ OVLÁDACÍ PANEL
INTERRUTTORE
SWITCH
INTERRUPTOR
INTERRUPTEUR
SCHALTER
INTERRUPTOR
KONTAKT
SCHAKELAAR
PREPÍNAČ
CONNETTORE
CONNECTOR
CONECTOR
CONNECTEUR
SCHALTSTECKDOSE
CONECTOR
STIK
CONNECTOR
KONEKTOR
FUSIBILE
FUSE
FUSIBLE
FUSIBLES
SICHERUNG
FUSÍVEL
SIKRING
ZEKERING
POISTKA
PORTA SERIALE
SERIAL PORT
PUERTO SERIAL
PORT SERIEL
SERIELLE SCHNITTSTELLE
PORTA SERIAL
SERIEL PORT
SERIEEL
SÉRIOVÝ PORT
ASPIRAZIONE
AIR INTAKE
ASPIRACÒN
ENTREE COMBURANT
ABSAUGEVORRICHTUNG
ASPIRAÇÃO
LUFTINDTAG
LUCHTINLAAT
PRÍVOD VZDUCHU
USCITA FUMI
EXHAUST OUTLET
SALIDA DE HUMO
SORTIE FUMEES
RAUCHAUSGANG
SAÍDA DA FUMAÇA
RØGUDTAG
ROOKAFVOER
ODVOD SPALÍN
USCITA FUMI
EXHAUST OUTLET
SALIDA DE HUMO
SORTIE FUMEES
RAUCHAUSGANG
SAÍDA DA FUMAÇA
RØGUDTAG
ROOKAFVOER
ODVOD SPALÍN

5

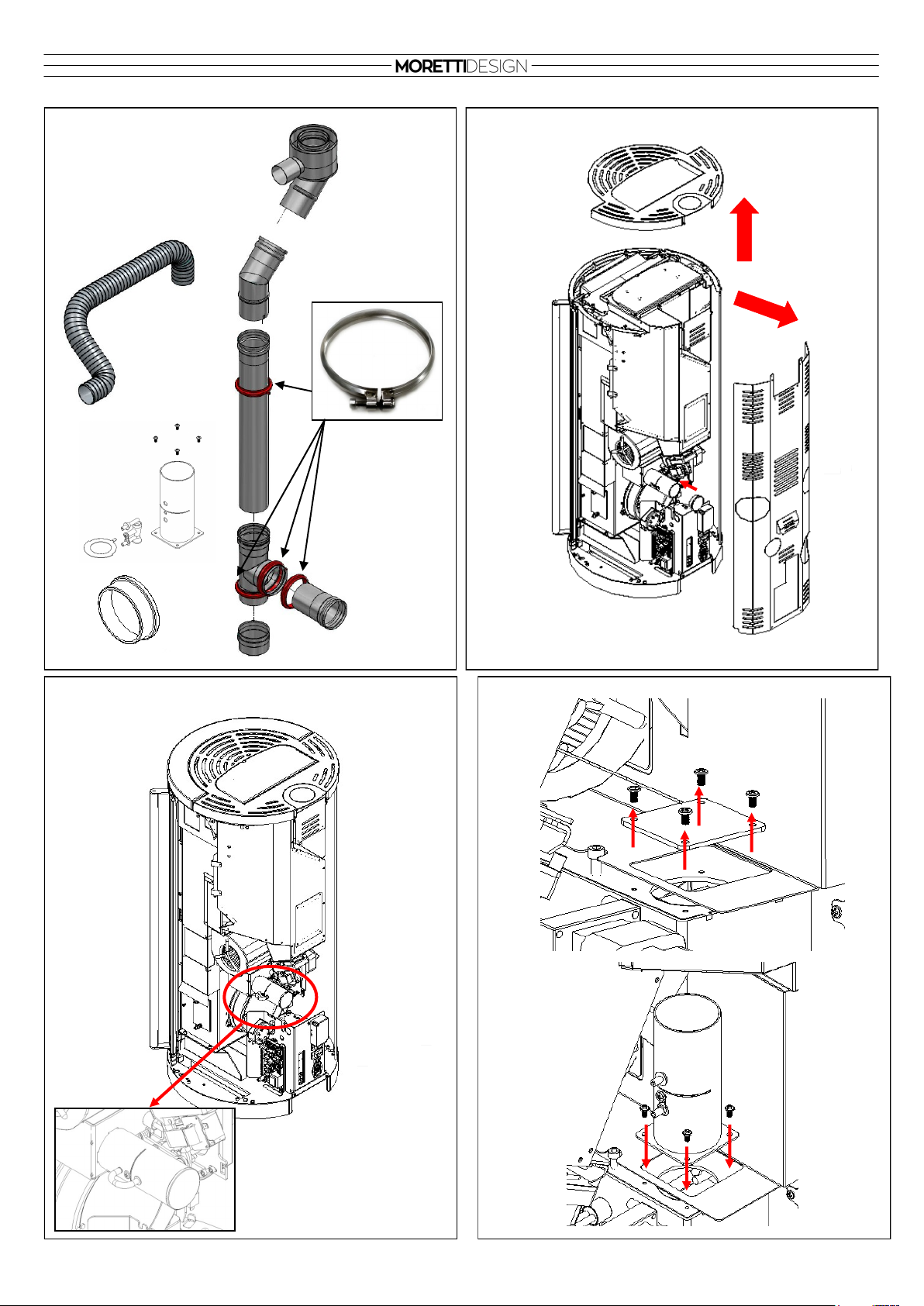

IT - INSTALLAZIONE USCITÀ SUPERIORE Ø 80 SU
ERGONOMIC GLASS A (VENTILATA) / RELAX CLEAN
Seguire le seguenti istruzioni numerate per una corretta installazione
dell’uscità superiore.
Avviso: l’uscità superiore non può essere utilizzata sulla ERGONOMIC
GLASS C (CANALIZZATA) CLEAN
EN - INSTALLATION OF TOP OUTLET Ø 80 ON
ERGONOMIC GLASS A (VENTILATED) / RELAX
CLEAN
Follow the following numbered instructions for a correct installation of the
top exhaust fume outlet.
Warning: the top outlet cannot be used on the ERGONOMIC GLASS C
(DUCTED) CLEAN.
ES - INSTALACIÓN DE LA SALIDA SUPERIOR Ø 80
EN ERGONOMIC GLASS A (VENTILADA) / RELAX
CLEAN
Siga las siguientes instrucciones numeradas para la correcta instalación
de la salida superior.
Advertencia: la salida superior no se puede utilizar en ERGONOMIC
GLASS C (CANALIZADA) CLEAN.
FR - INSTALLATION DE LA SORTIE SUPÉRIEURE Ø
80 SUR LE ERGONOMIC GLASS A (VENTILÉ) / RELAX
CLEAN
Suivez les instructions numérotées suivantes pour une installation
correcte de la sortie supérieure.
Attention: la sortie supérieure ne peut pas être utilisée sur le
ERGONOMIC GLASS C (CANALISÉS) CLEAN.
DE - INSTALLATION DES OBEREN AUSGANGS Ø 80
AUF ERGONOMIC GLASS A (VENTILATED) / RELAX
CLEAN
Befolgen Sie die folgenden nummerierten Anweisungen für die korrekte
Installation des oberen Ausgangs.
Achtung: Der obere Auslass kann nicht für ERGONOMIC GLASS C
(KANALISIERTES) CLEAN.
PT - INSTALAÇÃO DE SAÍDA SUPERIOR Ø 80 DE
ERGONOMIC GLASS A (VENTILADO) / RELAX CLEAN
Siga as seguintes instruções numeradas para a instalação correta da
saída superior.
Atenção: a saída superior não pode ser usada no ERGONOMIC
GLASS C (CANALIZADO) CLEAN.
DA - INSTALLATION AF ØVRE UDGANG Ø 80 PÅ
ERGONOMIC GLASS A (VENTILERET) / RELAX
CLEAN
Følg nedenstående nummererede instruktioner for korrekt installation af
den øverste udgang.
Advarsel: det øverste stik kan ikke bruges på ERGONOMIC GLASS C
(KANALINDBYGNING) CLEAN.
NL - INSTALLATIE VAN BOVENSTE UITGANG Ø 80
OP ERGONOMIC GLASS A (GEVENTILEERD) / RELAX
CLEAN
Volg de volgende genummerde instructies voor de juiste installatie van
de bovenste uitgang.
Waarschuwing: de bovenste uitlaat kan niet worden gebruikt op de
ERGONOMIC GLASS C (DUCTED) CLEAN.
SK - INŠTALÁCIA HORNÉHO VÝSTUPU Ø 80 NA
ERGONOMIC GLASS A (VENTILOVANÉ) / RELAX
CLEAN
Pri inštalácii horného východu postupujte podľa nasledujúcich
očíslovaných pokynov.
Varovanie: hornú zásuvku nie je možné použiť na ERGONOMIC
GLASS C (ZVEDENÉ) CLEAN.
RO - INSTALAREA REALIZĂRII SUPLIMENTARE Ø 80
PE ERGONOMIC GLASS A (VENTILATE) / RELAX
CLEAN
Urmați următoarele instrucțiuni numerotate pentru instalarea corectă a
ieșirii superioare.
Avertisment: ieșirea superioară nu poate fi utilizată pe ERGONOMIC
GLASS C (PULSAT) CLEAN.

6
21
4
3

7
IT - INSTALLAZIONE USCITÀ SUPERIORE
COASSIALE SU ERGONOMIC GLASS A
(VENTILATA) / RELAX CLEAN
Seguire le seguenti istruzioni numerate per una corretta installazione
dell’uscità coassiale superiore.
Avviso: l’uscità superiore non può essere utilizzata sulla ERGONOMIC
GLASS C (CANALIZZATA) CLEAN.
EN - INSTALLATION OF A COAXIAL TOP OUTLET ON
ERGONOMIC GLASS A (VENTILATED) / RELAX
CLEAN
Follow the following numbered instructions for a correct installation of the
coaxial top exhaust fume outlet.
Warning: the top outlet cannot be used on the ERGONOMIC GLASS C
(DUCTED) CLEAN.
ES - INSTALACIÓN DE LA SALIDA SUPERIOR
COAXIAL EN ERGONOMIC GLASS A(VENTILADA) /
RELAX CLEAN
Siga las siguientes instrucciones numeradas para la correcta instalación
de la salida coaxial superior.
Advertencia: la salida superior no se puede utilizar en ERGONOMIC
GLASS C (CANALIZADA) CLEAN.
FR - INSTALLATION DE LA SORTIE SUPÉRIEURE
COAXIAL SUR LE ERGONOMIC GLASS A (VENTILÉ) /
RELAX CLEAN.
Suivez les instructions numérotées suivantes pour une installation
correcte de la sortie coaxial supérieure.
Attention: la sortie supérieure ne peut pas être utilisée sur le
ERGONOMIC GLASS C (CANALISÉS) CLEAN.
DE - INSTALLATION DES OBEREN AUSGANGS
KO AXI AL AUF ERGONOMIC GL ASS A
(VENTILATED) / RELAX CLEAN.
Befolgen Sie die folgenden nummerierten Anweisungen für die korrekte
Installation des oberen Ausgangs koaxial.
Achtung: Der obere Auslass kann nicht für ERGONOMIC GLASS C
(KANALISIERTES) CLEAN.
PT - INSTALAÇÃO DE SAÍDA SUPERIOR COAXIAL DE
ERGONOMIC GLASS A (VENTILADO) / RELAX
CLEAN.
Siga as seguintes instruções numeradas para a instalação correta da
saída superior coaxial.
Atenção: a saída superior não pode ser usada no ERGONOMIC
GLASS C (CANALIZADO) CLEAN.
DA - INSTALLATION AF ØVRE UDGANG KOAKSIAL
PÅ ERGONOMIC GLASS A (VENTILERET) / RELAX
CLEAN.
Følg nedenstående instruktioner til korrekt installation af det øverste
koaksiale udløb.
Advarsel: det øverste stik kan ikke bruges på ERGONOMIC GLASS C
(KANALINDBYGNING) CLEAN.
NL - INSTALLATIE VAN BOVENSTE UITGANG
CO AXIAAL OP ERGONOMIC GL ASS A
(GEVENTILEERD) / RELAX CLEAN
Volg de volgende genummerde instructies voor de juiste installatie van
de bovenste coaxuitgang.
Waarschuwing: de bovenste uitlaat kan niet worden gebruikt op de
ERGONOMIC GLASS C (DUCTED) CLEAN.
SK - INŠTALÁCIA HORNÉHO VÝSTUPU KOAXIÁLNY
NA ERGONOMIC GLASS A (VENTILOVANÉ) / RELAX
CLEAN
Pri inštalácii hornej koaxiálnej zásuvky postupujte podľa nasledujúcich
očíslovaných pokynov.
Varovanie: hornú zásuvku nie je možné použiť na ERGONOMIC
GLASS C (ZVEDENÉ) CLEAN.
RO - INSTALAREA REALIZĂRII SUPLIMENTARE
COAXIALĂ PE ERGONOMIC GLASS A (VENTILATE) /
RELAX CLEAN.
Urmați următoarele instrucțiuni numerotate pentru instalarea corectă a
prizei coaxiale superioare.
Avertisment: ieșirea superioară nu poate fi utilizată pe ERGONOMIC
GLASS C (PULSAT) CLEAN.

8
2
5
3
1
6

9
65
8
7

10
1

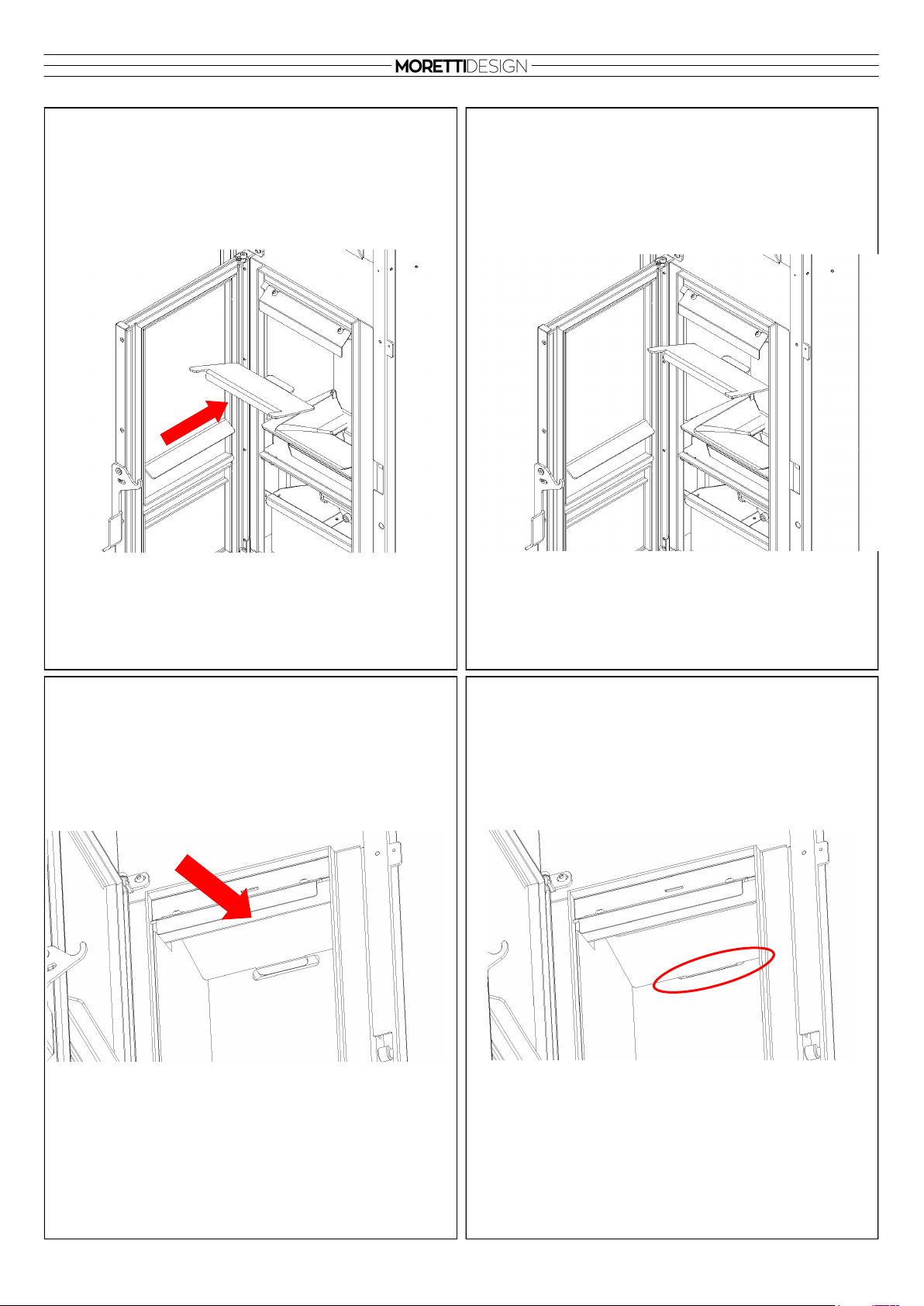

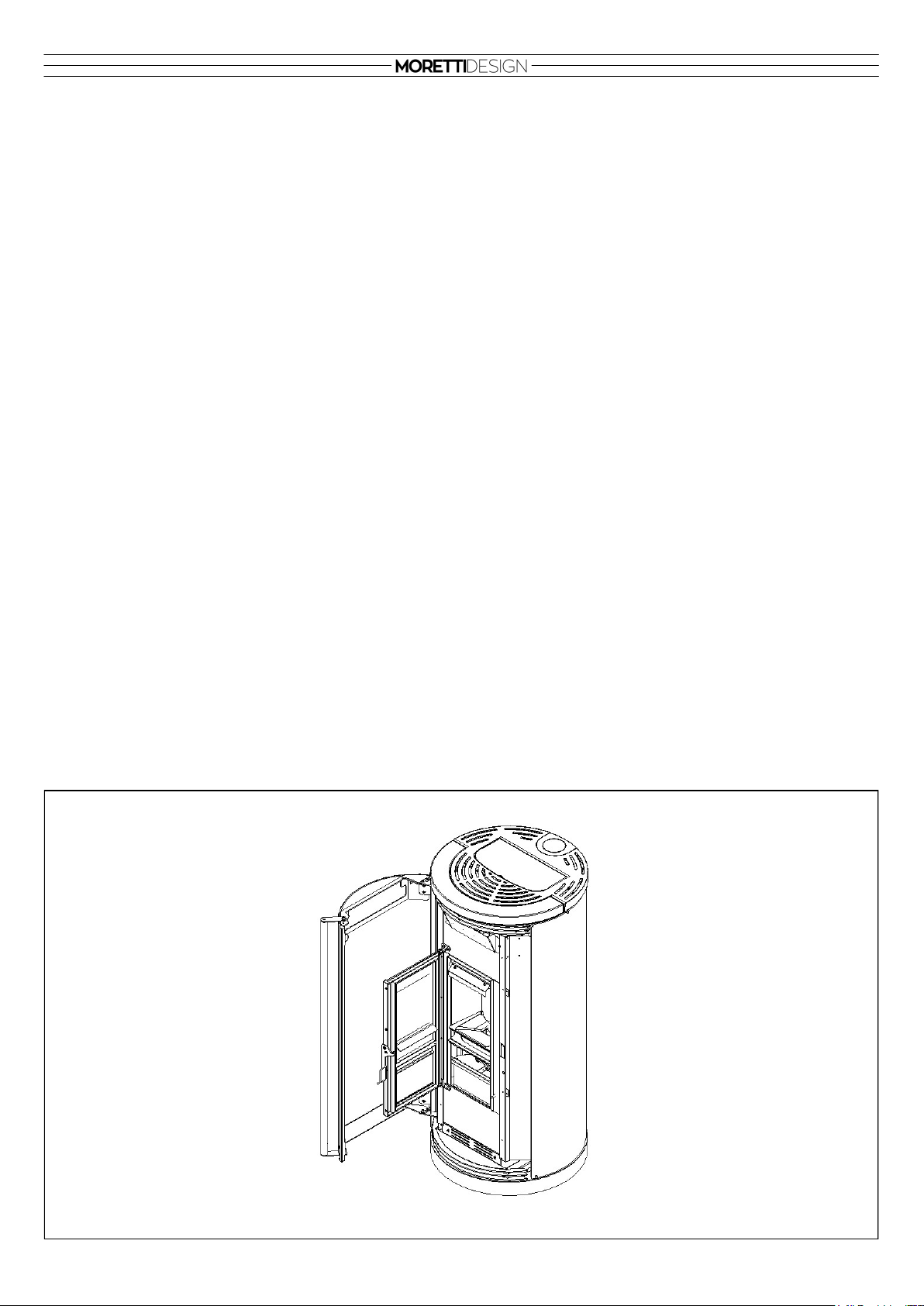

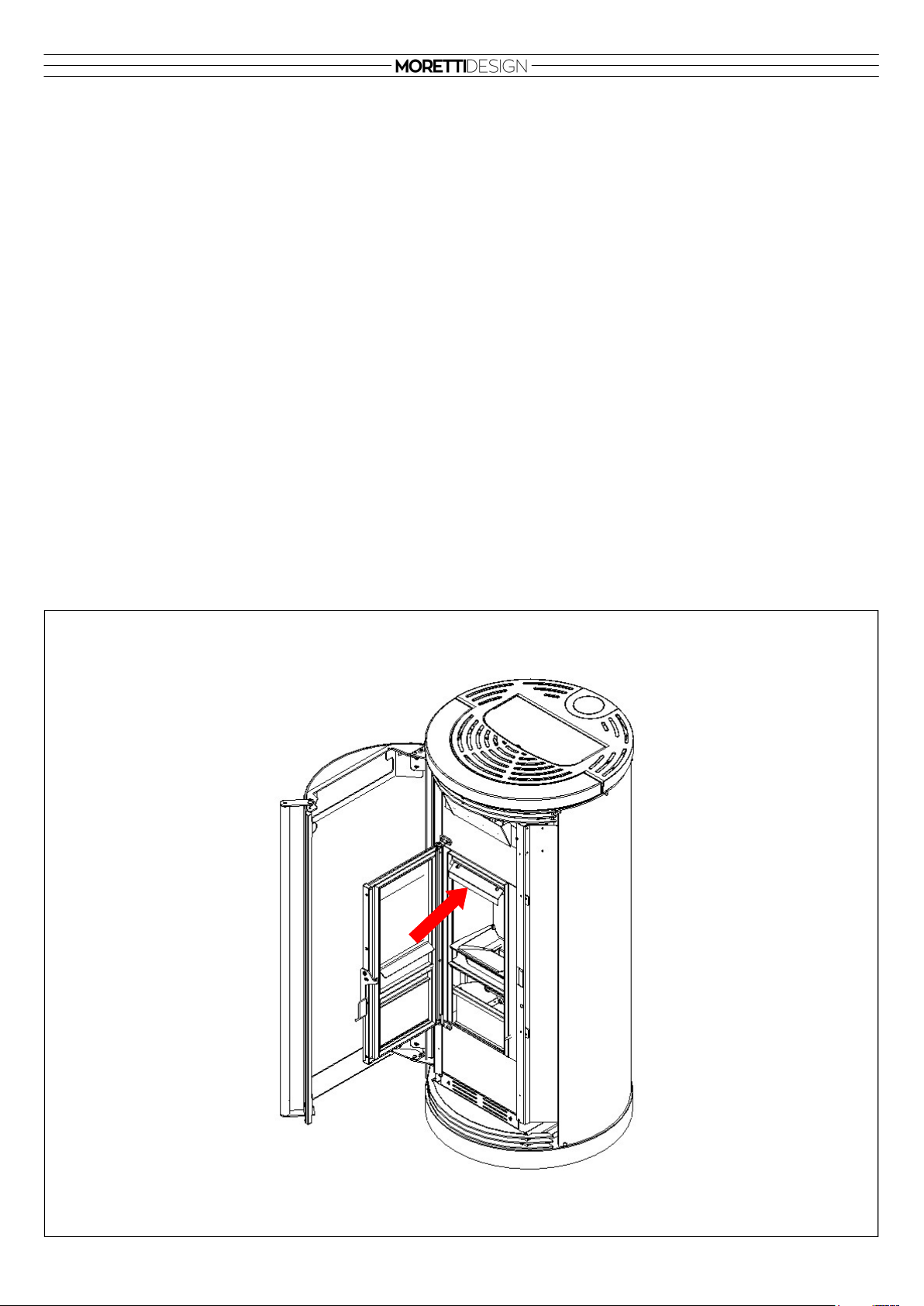

IT - POSIZIONAMENTO DEL DEFLETTORE
Prima di accendere la stufa è necessario inserire il deflettore nella parte
superiore della camera di combustione e posizionarlo come indicato
nelle figure. Rimuovere e pulire il deflettore almeno una volta al mese.
Una mancata pulizia può compromettere il buon funzionamento della
stufa.
EN - POSITIONING THE DEFLECTOR
Before turning on the stove, it is necessary to insert the deflector in the
upper part of the combustion chamber and position it as shown in the
figures. Remove and clean the deflector at least once a month. Failure to
clean can compromise the proper function of the stove.
ES - POSICIONAMIENTO DEL DEFLECTOR
Antes de encender la estufa, es necesario insertar el deflector en la
parte superior de la cámara de combustión y colocarlo como se muestra
en las figuras. Quitar y limpiar el deflector al menos una vez al mes. La
falta de limpieza puede comprometer el buen funcionamiento de la estufa.
FR - POSITIONNEMENT DÉFLECTEUR
Il est nécessaire d'insérer le déflecteur dans la partie supérieure de la
chambre de combustion et de le positionner comme indiqué sur les
figures. Retirez et nettoyez le déflecteur au moins une fois par mois. Ne
pas nettoyer peut compromettre le bon fonctionnement du poêle.
DE - AUFSTELLUNG VANE DEFLEKTOR
Es ist notwendig, den Deflektor in den oberen Teil der Brennkammer
einzuführen und wie in den Abbildungen gezeigt zu positionieren.
Entfernen und reinigen Sie den Deflektor mindestens einmal im Monat.
Wenn das Gerät nicht gereinigt wird, kann dies die einwandfreie
Funktion des Ofens beeinträchtigen.
PT - POSICIONANDO O DEFLECTOR
Antes de colocar a estufa em funcionamento é necessário inserir o
defletor na parte superior da câmara de combustão e colocá-lo como
indicado na figura. Remover e limpar o defletor pelo menos uma vez por
mês. Uma falta de limpeza pode comprometer o bom funcionamento da
estufa.
DA - PLACERINGEN AF RØGVENDERPLADEN
Før ovnopstart er det nødvendigt at indsætte røgvenderpladen øverst i
brændkammeret og placere den, som vist på figurerne. Udtag og rengør
røgvenderpladen mindst en gang hver måned. Mangel på rengøring af
røgvenderpladen kan nedsætte ovnens funktions-evne.
NL - PLAATSEN VAN DE BRANDERPLAAT
Voordat je de kachel aan zet, is het belangrijk om de branderplaat te
plaatsen boven in de kachel en plaats de aslade onderin de kachel. Het
is belangrijk dat de branderplaat 1x in de maand word schoongemaakt,
als dit niet word gedaan, kan de kachel vervuild raken en minder goed
branden.
SK - UMIESTNENIE DEFLEKTORA
Skôr než kachle zapnete, je potrebné vložiť deflektor do hornej časti
spaľovacej komory a umiestniť ho tak, ako je znázornené na obrázkoch.
Deflektor vyberajte a čistite minimálne raz mesačne. Zanedbanie
čistenia deflektora môže ohroziť správne fungovanie kachlí.
RO - POZIȚIONAREA DEFLECTORULUI
Înainte de a porni aragazul, este necesar să introduceți deflectorul în
partea superioară a camerei de ardere și să-l poziționați așa cum se
arată în figuri. Scoateți și curățați deflectorul cel puțin o dată pe lună.
Neefectuarea curățării poate compromite funcția adecvată a aragazului.

11
32
4 5

12
1
IT - PULIZIA DELLA CAMERA DI COMBUSTIONE E
SVUOTAMENTO DEL CASSETTO CENERE
Vuotare il cassetto cenere quando è pieno, accertandosi che le braci
siano ben spente (1,2). Una volta al mese, rimuovere con un
aspiracenere i residui depositati nel vano di raccolta ceneri situato nella
parte inferiore della stufa, sotto al cassetto cenere (3) e nella parte
superiore della camera di combustione (4,5,6,7). La frequenza di tali
operazioni può variare a seconda del tempo di utilizzo della stufa e della
qualità del pellet.
EN - CLEANING THE COMBUSTION CHAMBER AND
EMPTYING THE ASH DRAWER
Empty the ash drawer when it is full, making sure that the embers are off
(1,2). Every month, vacuum the residues deposited in the ash collection
compartment in the lower part of the stove, underneath the ash drawer
(3) and in the top part of the combustion chamber (4.5.6.7). The
frequency of this operation can vary depending on the time of use of the
stove and the quality of the pellets.
ES - LA LIMPIEZA DE LA CÁMARA DE COMBUSTIÓN
Y VACIADO DEL CAJÓN DE CENIZA
Vacíe el cajón de cenizas cuando esté lleno, asegurándose de que las
brasas estén bien apagadas (1,2). Una vez al mes, eliminar con un
aspirador de cenizas los residuos depositados en el compartimento de
recogida de cenizas situado en la parte inferior de la estufa, debajo del
cajón de cenizas (3) y en la parte superior de la cámara de combustión
(4,5,6,7 ).La frecuencia de estas operaciones puede variar a segunda
del tiempo de uso de la estufa y la calidad de las pastillas.
FR - NETTOYAGE DE LA CHAMBRE DE
COMBUSTION ET VIDAGE DU BAC ÀCENDRES
Videz le tiroir à cendres lorsqu'il est plein, en vous assurant que les
braises sont éteintes (1,2). Une fois par mois, avec l'aide d'un aspirateur
de cendres enlever les résidus déposés dans le compartiment de
collecte des cendres situé dans la partie inférieure du poêle, sous le
cendrier (3)et dans la partie supérieure de la chambre de combustion
(4,5,6,7). La fréquence de ces opérations peut varier en fonction du
temps d'utilisation du poêle et de la qualité des pellets.
DE - REINIGUNG DER BRENNKAMMER UND
ENTLEERUNG DES ASCHEBEHÄLTERS
Leeren Sie die Aschelade, wenn sie voll ist, und stellen Sie sicher, dass
die Glut aus ist (1,2). Einmal im Monat entfernen Sie die Rückstände, die
sich im Ascheraum im unteren Teil des Ofens unter dem Aschekasten
PT - A LIMPEZA DA CÂMARA DE COMBUSTÃO E
ESVAZIAR O CINZEIRO
Esvazie a gaveta de cinzas quando estiver cheia, certificando-se de que
as brasas estejam apagadas (1,2). Uma vez por mês, remova com
aspirador de cinzas os resíduos depositados no compartimento de
coleta de cinzas localizado na parte inferior da estufa, sob a gaveta de
cinzas (3) e na parte superior da câmara de combustão (4,5,6,7 ). A
frequência da limpeza pode variar dependendo do tempo de uso da
estufa e da qualidade dos pellets.
DA - RENGØRING AF BRÆNDKAMMERET OG
TØMNING AF ASKESKUFFEN
Tøm askeskuffen, når den er fuld, og du har sikret dig, at gløderne er
gået helt ud (1,2). Hver måned støvsug askeresterne, der har samlet sig
i opsamlingsrummet i den nederste del af ovnen. For at åbne
opsamlingsrummet skal to vingebolte under askeskuffen skrues af, og en
metalplade skal fjernes (3) og i den øvre del af forbrændingskammeret
(4,5,6,7). Rengørings-frekvensen af opsamlingsrummet kan variere
afhængig af, hvor meget ovnen benyttes og kvaliteten af træpillerne.
NL - REINIGEN VAN DE VERBRANDINGSKAMER EN
LEGEN VAN DE ASLADE
Maak de aslade leeg wanneer deze vol is en zorg ervoor dat de sintels
uit zijn (1,2). Verwijder eens per maand met een aszuiger de resten die
zich hebben afgezet in het asopvangcompartiment in het onderste deel
van de kachel, onder de aslade (3) en in het bovenste deel van de
verbrandingskamer (4,5,6,7).De frequentie van deze operatie kan
variëren, afhankelijk van het tijdstip van gebruik van de kachel en de
kwaliteit van de pellets.
SK - ČISTENIE SPAĽOVACEJ KOMORY A
VYPRÁZDŇOVANIE ZÁSUVKY POPOLA
Popolník vyprázdňujte keď je plný a vždy sa ubezpečte, aby boli uhlíky
riadne vyhasnuté (1,2). Raz mesačne vyčistite vysávačom na popol
zvyšky nahromadené v priestore pod popolníkom, v spodnej časti kachlí
(3) a v hornej časti spaľovacej komory (4,5,6,7 ). Frekvencia týchto
operácií sa môže meniť v závislosti od používania kachlí a kvality peliet.
RO - CURĂȚAREA CAMEREI DE ARDERE ȘI GOLIREA
TĂVII DE CENUȘĂ
Golirea sertarului de cenușă atunci când este plină, asigurându-vă că
jgheaburile sunt oprite (1,2). Lunar, aspirați reziduurile depozitate în
compartimentul de colectare a cenușii, în partea inferioară a sobei, sub
sertarul de cenușă (3) si in partea superioara a camerei de ardere

13
2
3

14
54
6 7

15
IT - ISTRUZIONI PER L'ASSEMBLAGGIO DEI
COMPONENTI ESTETICI
Seguire le seguenti istruzioni numerate per un corretto assemblaggio dei
pannelli laterali e top della stufa.
EN - INSTRUCTIONS FOR ASSEMBLING THE
ASTHETIC COMPONENTS
Follow the numbered instructions for a proper assembly of the side
panels and top of the stove.
ES - INSTRUCCIONES PARA EL MONTAJE DE LOS
COMPONENTES ESTÉTICOS
Siga las instrucciones numerados a continuación para el montaje
correcto de los paneles laterales y la parte superior de la estufa.
FR - INSTRUCTIONS D'ASSEMBLAGE DES
COMPOSANTS ESTHÉTIQUES D’HABILLAGE
Suivez les instructions ci-dessous numérotées pour l'assemblage
correct des panneaux latéraux et du dessus du poêle.
DE - HINWEISE ZUM ZUSAMMENBAU DER
ÄSTHETISCHEN KOMPONENTEN
Folgen Sie den unten numeriertyen Instruktionen für die richtige
Montage der Seitenwände und der Oberseite des Ofens.
PT - INSTRUÇÕES PARA MONTAGEM DOS
COMPONENTES ESTÉTICOS
Siga as instruções abaixo enumeradas para a montagem correta dos
painéis laterais e de topo da estufa.
DA - INSTRUKTIONER TIL MONTERING AF DE
ÆSTETISKE KOMPONENTER
Følg de nummererede instruktioner for en ordentlig montering af
sidepanelerne og toppen af pilleovn.
NL - AANWIJZINGEN VOOR HET MONTEREN DE
ESTHETISCHE ONDERDELEN
Volg de genummerde instructies voor correcte montage van de
zijpanelen en de bovenkant van de kachel.
SK - POKYNY PRE MONTÁŽ ESTETICKÝCH
KOMPONENTOV
Postupujte podľa očíslovaných pokynov pre správnu montáž bočných
panelov a hornej časti kachlí.
RO - INSTRUCȚIUNI PENTRU MONTAREA ESTETIC
COMPONENTELOR
Urmați instrucțiunile de mai jos numerotate pentru asamblarea corectă a
panourilor laterale și partea de sus a sobei.

16
1
2

17
3
4

18
5
6
