Moretti Design ARIA COMPACT GLASS HYBRID 8 User manual

1
COMPACT GLASS HYBRID
ARIA
MANUALE DEDICATO - DEDICATED MANUAL
MANUAL DEDICADO - MANUEL DÉDIÉE
DIENSTLEISTUNG-HANDBUCH - MANUAL DEDICADO
DEDIKERET MANUEL - GEWIJDDE HANDLEIDING
UŽÍVATEĽSKÁ PRÍRUČKA - MANUAL DEDICAT

2

1

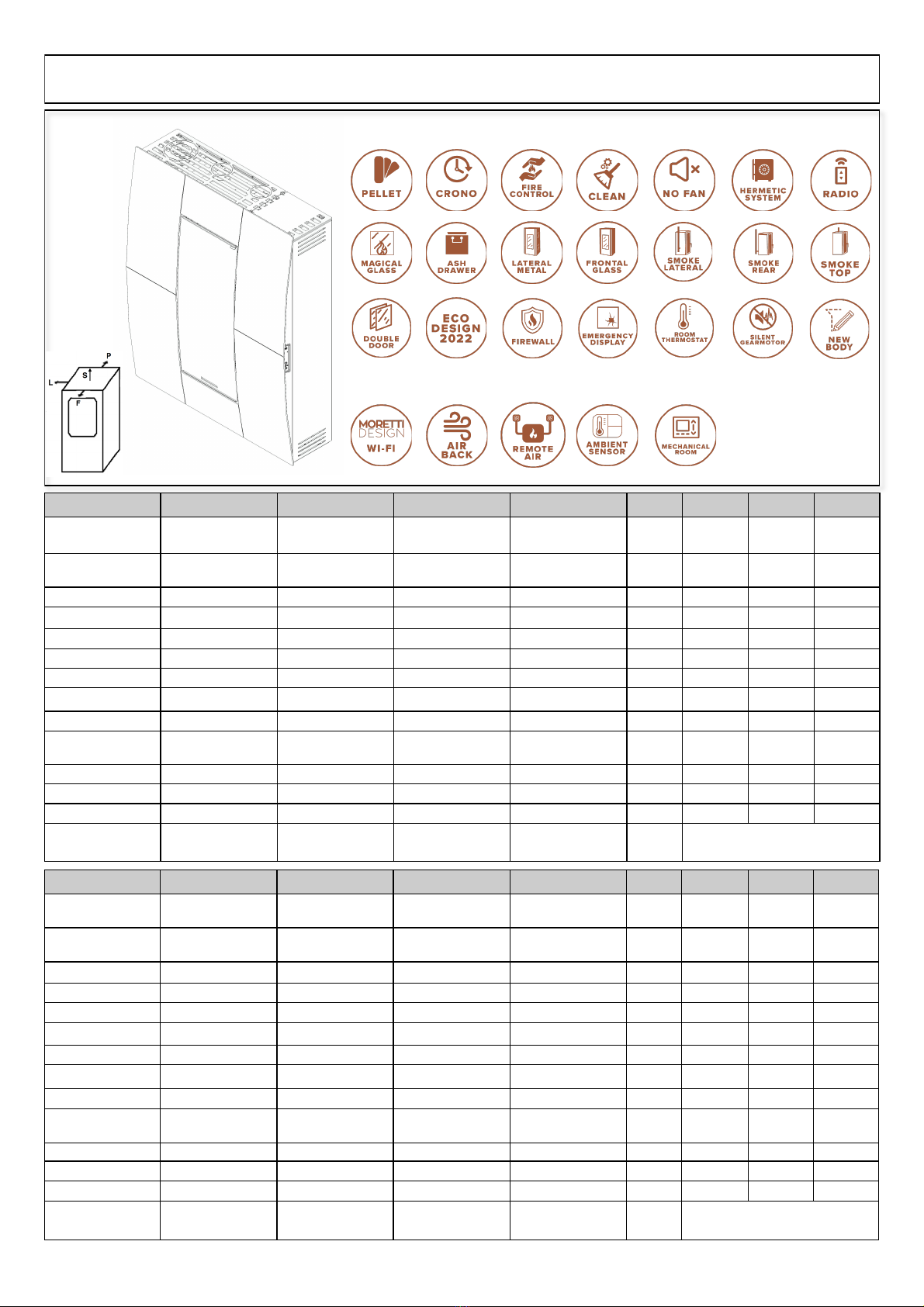

COMPACT GLASS HYBRID 8 - 10 - 12
TECHNOLOGY
OPTIONAL
DA NL SK RO U.M. 8 10 PT
12
Termisk kraft
introduceret Thermisch vermogen geïntroduceerd Zavedená tepelná energia Puterea termică introdusă
kW
8.0 10
Potência térmica
introduzida
12.4
Nominel termisk effekt
Nominaal thermisch
vermogen
Menovitý tepelný výkon Putere termica
nominala
kW
7.0 8.8
Potência térmica
nominal
10.9
Total effektivitet Totale rendement Celková účinnosť Randamant total %88.0 88.0 Eficiência total
88.0
Forbrug (Max - Min) Verbruik (Max - Min) Spotreba (Max - Min) Consumul (Max - Min) kg/h
1.48 - 0,7 2.0 - 0,7
Consumo (Max - Min)
2,51 - 0.7
Pellet tanken Pellettank Zásobník peliet Rezervor peleți kg 16 16 Reservatório de pellets
16
Røgudtag Rookafvoer Odvod spalín Lesire de fum mm 80 80 Saída da Fumaça
80
Luftindtag Luchtinlaat Prívod vzduchu Intrare aer mm 60 60 Aspiração
60
Elektrisk forbrug Elektrische opname Spotreba energie Putere consumată W93 93Absorção eléctrica 93
Vægt Gewicht Hmotnosť Greutate kg 146 146 Peso
146
Udstødningsgasstempe-
ratur Uitlaatgassen temperatuur Teplota výfukových plynov Temperatura gazelor de ardere °C 153.8 175.6
Temperatura gases de
combustão
213.8
Minimumstryk Minimale diepgang Minimálna ťah Tirajul minim Pa 4.4 4.4 Calado minimo
4.3
CO 13% O2 CO 13% O2 CO 13% O2 CO 13% O2
mg/m³ 88 88
CO 13% O2
65
PME 13% O2 PME 13% O2 PME 13% O2 PME 13% O2
mg/m³ 13 13
PME 13% O2
13
Afstand fra brandfarlige
materialer Afstand van brandbaar materiaal Vzdialenosť od horľavých materiálov Distanța de la materiale inflamabile mm 250 - 800 - 100 - 1200 (L - F - P - S)
Afastado de matérias
combust veis
IT
EN ES FR DE U.M. 8 1210
Potenza termica intro-
dotta
Thermal power
introduced Potencia térmica introducida
Puissance thermique
introduite
Thermische zugeführte
Leistung
kW
8.0 12.410
Potenza termica
nominale
Nominal thermal power Potencia térmica
nominal
Puissance thermique
nominale
Nennwärmeleistung kW
7.0 10.98.8
Rendimento totale
Total efficiency Rendimiento total Rendement total Gesamtwirkungsgrad %88.0 88.088.0
Consumo (Max - Min)
Consumption (Max - Min) Consumo (Max - Min) Consommation (Max - Min) Verbrauch (Max - Min)
kg/h
1.48 - 0,7 2,51 - 0.72.0 - 0,7
Serbatoio pellet
Pellet tank Tolva de pellets Réservoir pellets Fassunesvermugen kg 16 1616
Uscita fumi Exhaust outlet Salida de humos
Sortie fumees Rauchauslass mm 80 8080
Aspirazione Air intake Aspiraciòn Entree comburant
Absaugevorrichtung mm 60 6060
Assorbimento elettrico
Electrical consumption Consumo de energía Absorption électrique Elektrischer verbrauch W93 9393
Peso Weight
Peso Poids Gewicht kg 146 146146
Temperatura gas di
scarico
Exhaust fume tempera-
ture Temperatura de humos Température fumée Abgas-temperatur °C 153.8 213.8175.6
Tiraggio minimo
Minimum draw Tiro minimo Tirage minimum Mindestzug Pa 4.4 4.34.4
CO 13% O2 CO 13% O2 CO 13% O2 CO 13% O2 CO 13% O2
mg/m³ 88 6588
PME 13% O2 PME 13% O2 PME 13% O2 PME 13% O2 PME 13% O2
mg/m³ 13 1313
Distanza da materiali
Infiammabili
Distance from flammable
materials Lejos de material combustble
Distance de matériaux
inflammbles
Abstand zu brennbaren
materialien mm 250 - 800 - 100 - 1200 (L - F - P - S)

2

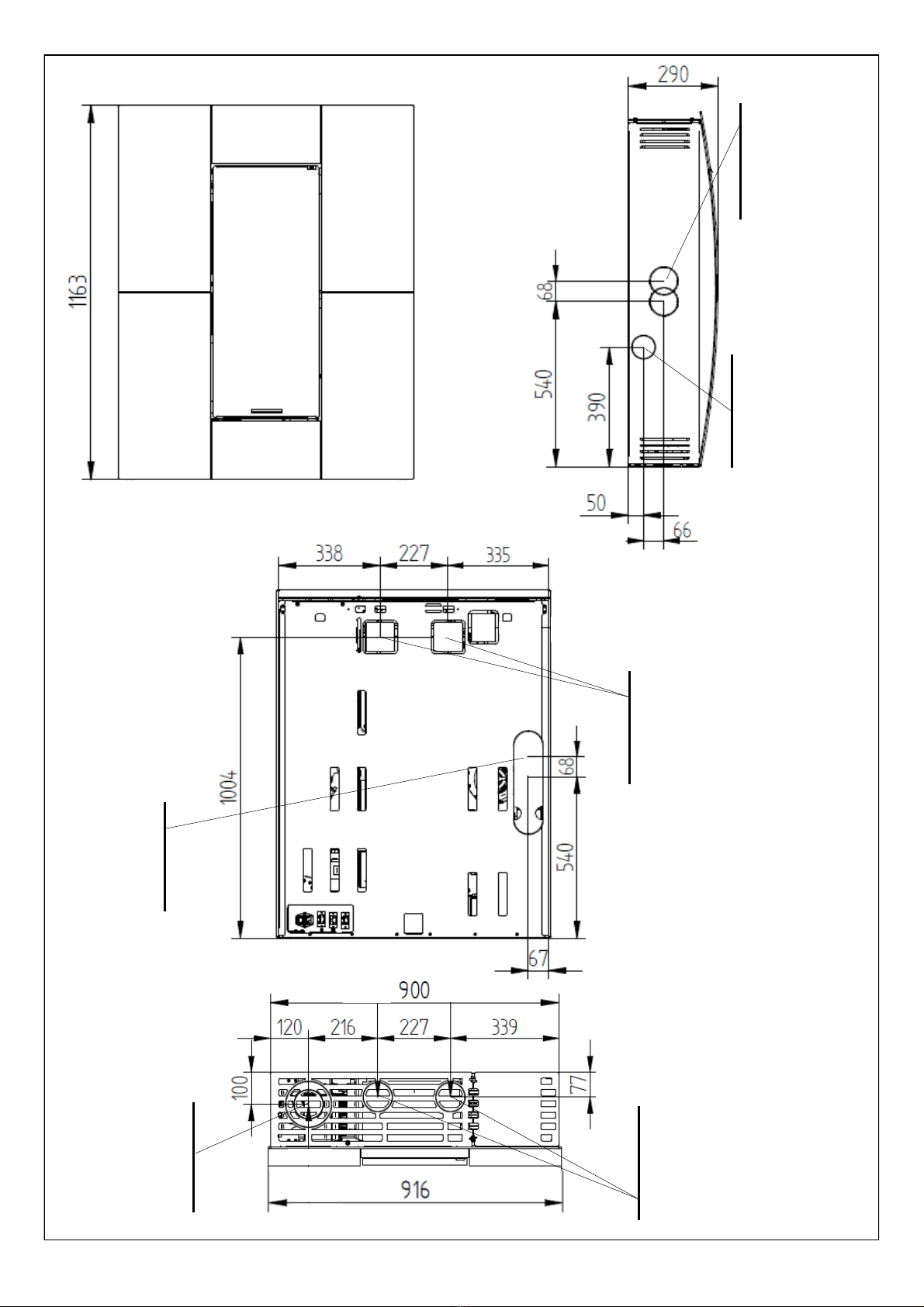

USCITA FUMI Ø80
EXHAUST OUTLET Ø80
SALIDA DE HUMO Ø80
SORTIE FUMEES Ø80
RAUCHAUSGANG Ø80
SAÍDA DA FUMAÇA Ø80
RØGUDTAG Ø80
ROOKAFVOER Ø80
ODVOD SPALÍN Ø80
IESIRE DE FUM Ø80
USCITA FUMI Ø80
EXHAUST OUTLET Ø80
SALIDA DE HUMO Ø80
SORTIE FUMEES Ø80
RAUCHAUSGANG Ø80
SAÍDA DA FUMAÇA Ø80
RØGUDTAG Ø80
ROOKAFVOER Ø80
ODVOD SPALÍN Ø80
IESIRE DE FUM Ø80
ASPIRAZIONE Ø60
AIR INTAKE Ø60
ASPIRACÒN Ø60
ENTREE COMBURANT Ø60
ABSAUGEVORRICHTUNG Ø60
ASPIRAÇÃO Ø60
LUFTINDTAG Ø60
LUCHTINLAAT Ø60
PRÍVOD VZDUCHU Ø60
INTRARE AER Ø60
USCITA FUMI Ø80/Ø130
EXHAUST OUTLET Ø80/Ø130
SALIDA DE HUMO Ø80/Ø130
SORTIE FUMEES Ø80/Ø130
RAUCHAUSGANG Ø80/Ø130
SAÍDA DA FUMAÇA Ø80/Ø130
RØGUDTAG Ø80/Ø130
ROOKAFVOER Ø80/Ø130
ODVOD SPALÍN Ø80/Ø130
IESIRE DE FUM Ø80/Ø130
CANALIZZAZIONE Ø80
WARM AIR DUCT Ø80
CANALIZACION Ø80
CANALISATION Ø80
KANALISIERUNGEN Ø80
CANALIZAÇÕES Ø80
LUFTKANAL Ø80
KANALISATIE Ø80
VZDUCHOVÝ KANÁL Ø80
CONDUCTA AER CALD Ø80
CANALIZZAZIONE Ø80
WARM AIR DUCT Ø80
CANALIZACION Ø80
CANALISATION Ø80
KANALISIERUNGEN Ø80
CANALIZAÇÕES Ø80
LUFTKANAL Ø80
KANALISATIE Ø80
VZDUCHOVÝ KANÁL Ø80
CONDUCTA AER CALD Ø80

3
FUSIBILE
FUSE
FUSIBLE
FUSIBLES
SICHERUNG
FUSÍVEL
SIKRING
ZEKERING
POISTKA
SIGURANTA
CONNETTORE
CONNECTOR
CONECTOR
CONNECTEUR
SCHALTSTECKDOSE
CONECTOR
STIK
CONNECTOR
KONEKTOR
CONECTOR
DISPLAY D’EMERGENZA
EMERGENCY DISPLAY
PANEL DE MANDOS DE EMERGENCIA
PANNEAU DE COMMANDE DE SECOURS
DRUCKTASTENTAFEL NOTAUS-STEUERUNGEN
PAINEL DE EMERGÊNCIA
NØDVISNING
SCHERM VAN DE NOOD
NÚDZOVÝ OVLÁDACÍ PANEL
PANOUL DE CONTROL DE URGENȚĂ
INTERRUTTORE
SWITCH
INTERRUPTOR
INTERRUPTEUR
SCHALTER
INTERRUPTOR
KONTAKT
SCHAKELAAR
PREPÍNAČ
COMUTATOR

4
1

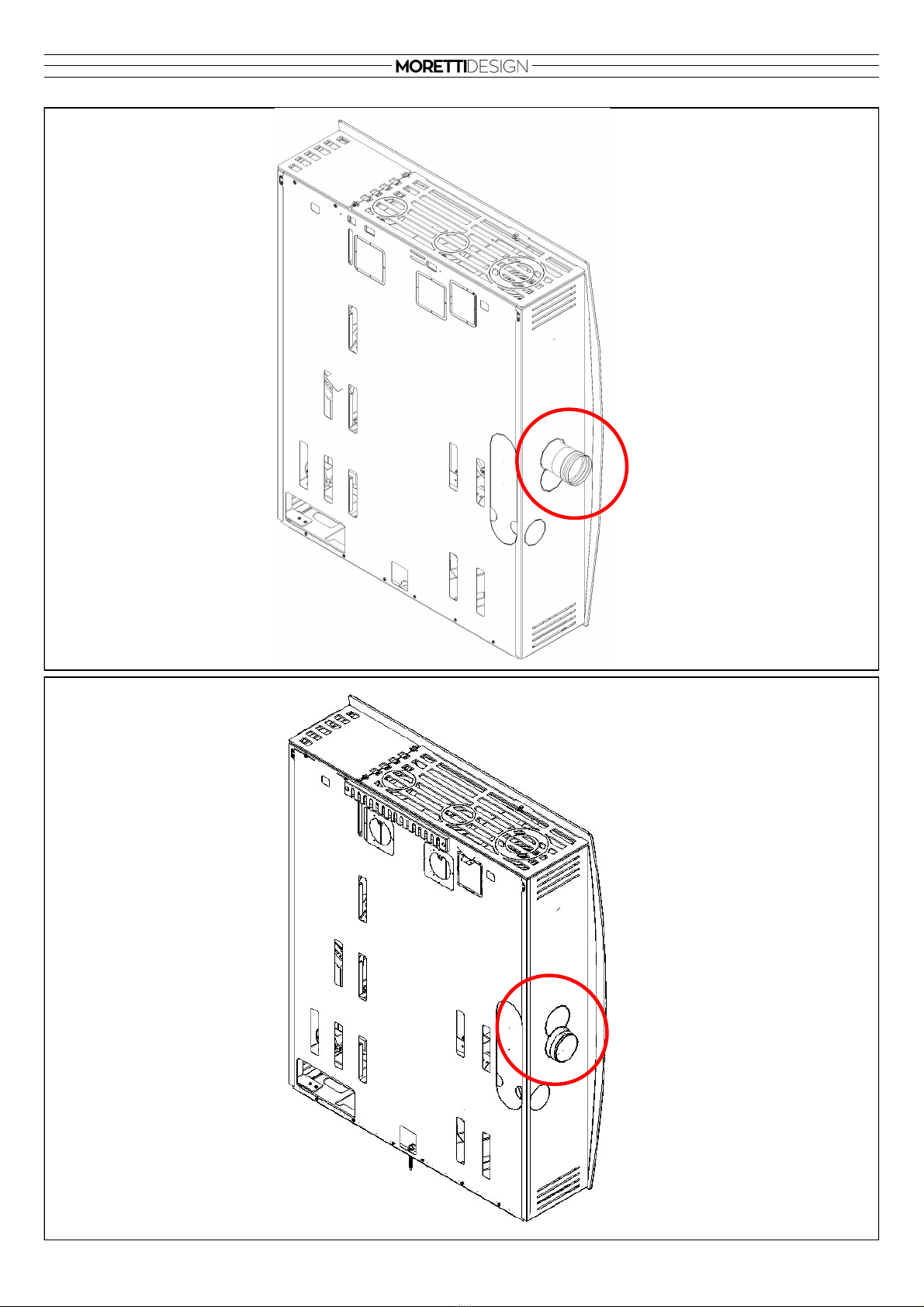

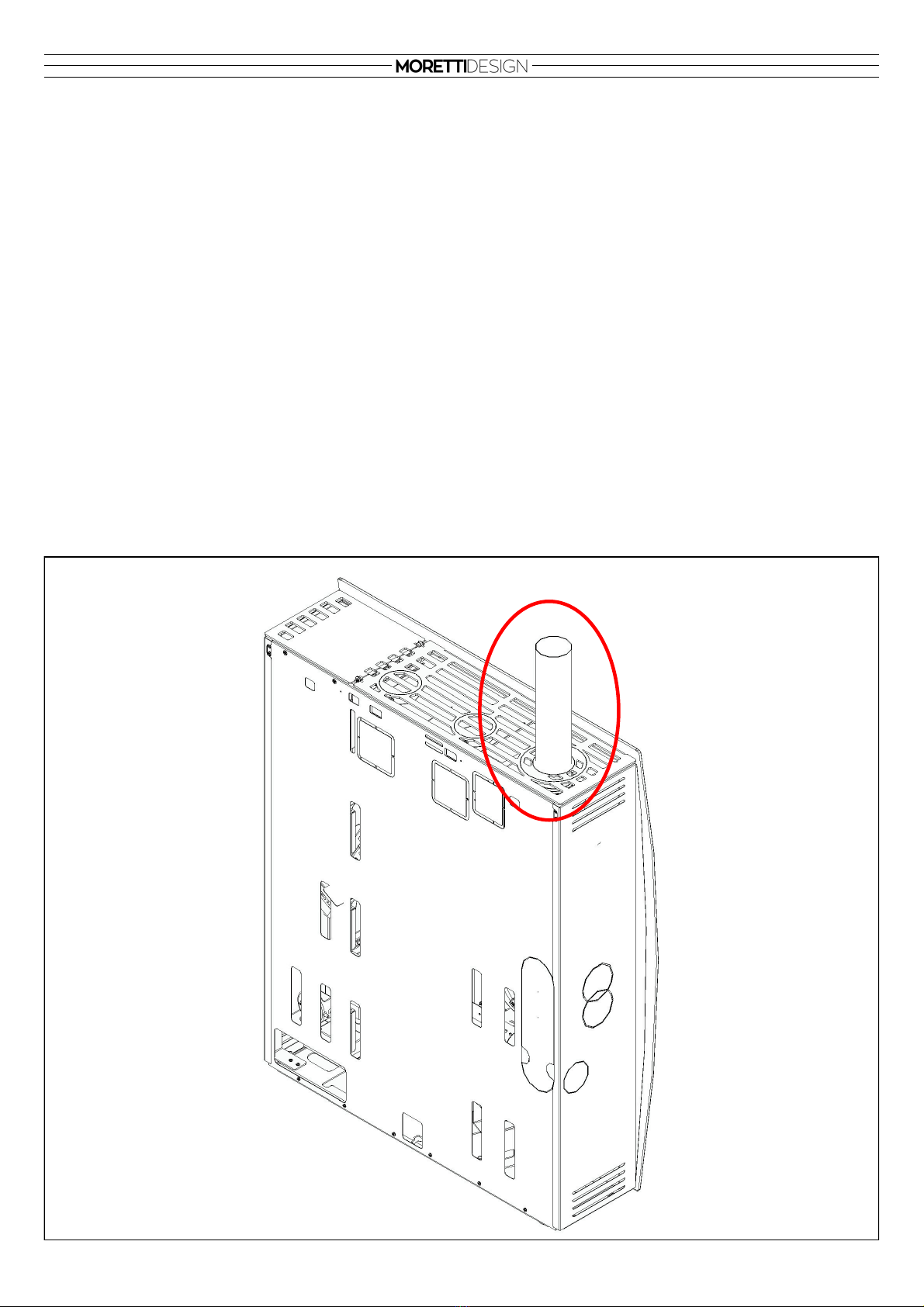

IT - 5 POSSIBILI OPZIONI DI INSTALLAZIONE DELL’
USCITA FUMI
Uscita’ Fumi Superiore (1). Uscita’ Fumi Posteriore (2,3). Uscita’ Fumi
Laterale (4,5)
EN - 5 POSSIBLE EXHAUST FUME OUTLET INSTAL-
LATION OPTIONS
Top Exhaust Fume Outlet (1). Rear Exhaust Fume Outlet (2,3). Side
Exhaust Fume Outlet (4,5)
ES - 5 POSIBLES OPCIONES DE INSTALACIÓN DE
SALIDA DE HUMO
Salida De Humos Superior (1). Salida De Humos Trasera (2,3). Salida
De Humos Lateral (4,5)
FR - 5 POSSIBLES OPTIONS D'INSTALLATION DE
SORTIE DE FUMÉE
Sortie De Fumée Supérieur (1). Sortie De Fumée Arrière (2,3). Sortie De
Fumée Latéral (4,5)
DE - 5 MÖGLICHE ABGASAUSLASS-
INSTALLATIONSOPTIONEN
Rauchausgang Oben (1). Rauchausgang Hinten (2,3). Seitlicher Rau-
chausgang (4,5)
PT - 5 POSSÍVEIS OPÇÕES DE INSTALAÇÃO DE
SAÍDA DE FUMO
Saída de Fumaça Superior (1). Saída de Fumaça Traseira (2,3). Saída
de Fumaça Lateral (4,5)
DA - 5 MULIGE MULIGHEDER FOR AT INSTALLERE
RØGUDTAGET
Top udstødningsgasudtag (1). Bagudgassens udløb (2,3). Si-
deudstødningsgasudtag (4,5)
NL - 5 MOGELIJKE UITLAATINSTALLATIES VOOR
UITLAATGASSEN
Top Uitlaatgasuitlaat (1). Achteruitlaatgasuitlaat (2,3). Zijuitlaatgasuitlaat
(4,5)
SK - 5 MOŽNÉ MOŽNOSTI INŠTALÁCIE ODVOD SPA-
LIN
Odvod spalin Vyššia (1). Odvod spalin Zadné (2,3), Odvod spalin
Postranné (4,5)
RO - 5 POSIBILITĂȚI DE INSTALARE A EVACUĂRII
FUMULUI
Priza de evacuare a fumului superior (1). Dispozitivul de evacuare a
fumului din spate (2,3). Flux de evacuare lateral (4,5)

5
3
2

6
5
4

7

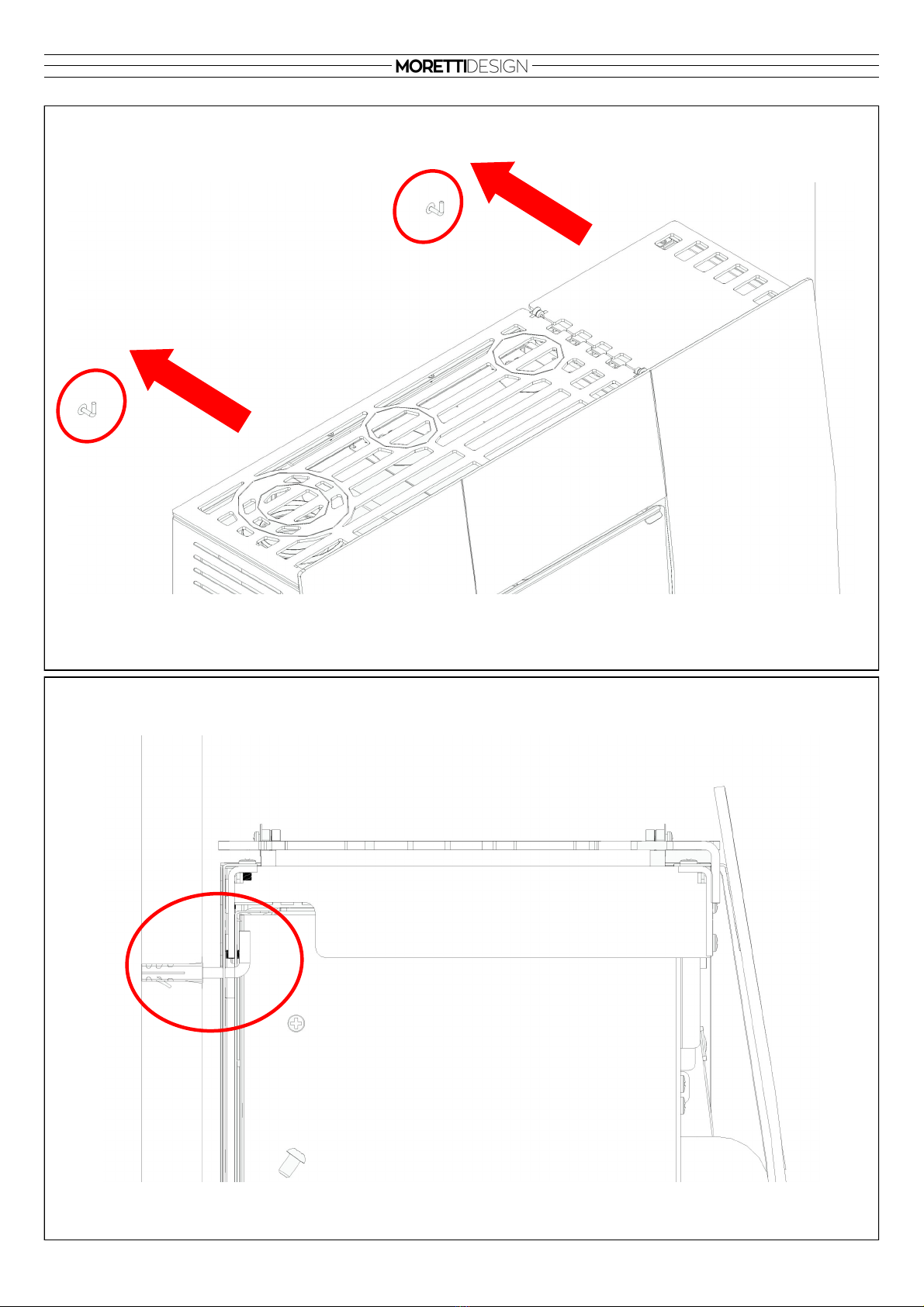

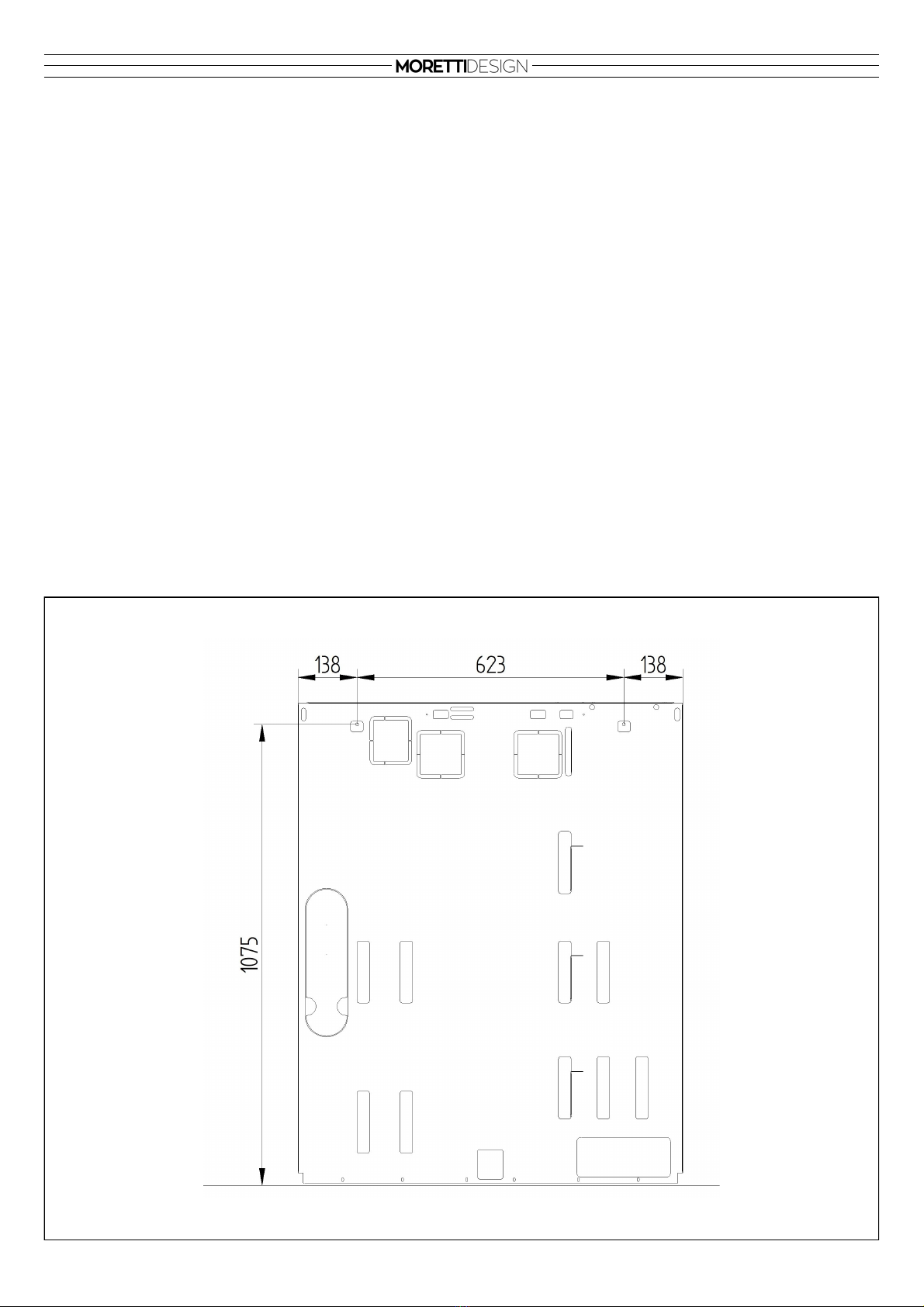

IT - FISSAGGIO A PARETE (OBBLIGATORIO!)
Praticare due fori su una parete realizzata in materiale non infiammabile
e seguire le seguenti istruzioni numerate.
Attenzione: Utilizzare viti di fissaggio adeguate alla parete.
EN - FIXING TO A WALL (COMPULSORY!)
Drill two holes on a wall made of non-combustible material and follow the
following numbered instructions.
Warning: Use fixing screws suitable for the wall.
ES - FIJACIÓN A UNA PARED (OBLIGATORIO!)
Taladre dos orificios en una pared de material incombustible y siga las
siguientes instrucciones numeradas.
Advertencia: Utilice tornillos de montaje adecuados para la pared.
FR - FIXATION À UN MUR (OBLIGATOIRES!)
Percez deux trous sur un mur en matériau incombustible et suivez les
instructions numérotées suivantes.
Attention: Utilisez des vis de montage adaptées au mur.
DE - WANDBEFESTIGUNG (OBLIGATORISCH!)
Zwei Bohrungen auf einer Wand, bestehend aus einem nicht brennbaren
Material erstellen und den folgenden numerierten Instruktionen folgen.
Achtung: Verwenden Sie für die Wand geeignete Befestigungsschrauben.
1
PT - FIXANDO A UMA PAREDE (OBRIGATÓRIO!)
Perfure dois orifícios em uma parede feita de material incombustível e
siga as seguintes instruções numeradas.
Atenție: Use parafusos de montagem adequados para a parede.
DA - FASTSÆTTELSE TIL EN VÆG (OBLIGATORISK!)
Bor to huller på en væg lavet af ubrændbart materiale og følg neden-
stående nummererede instruktioner.
Advarsel: Brug monteringsskruer, der passer til væggen.
NL - VASTSTELLEN OP EEN MUUR (VERPLICHT!)
Boor twee gaten op een muur van niet-brandbaar materiaal en volg de
volgende genummerde instructies.
Waarschuwing: Gebruik bevestigingsschroeven die geschikt zijn voor
de muur.
SK - UPEVNENIE NA STENU (POVINNÉ!)
Vŕtajte dva otvory na stenu z nehorľavého materiálu a postupujte podľa
nasledujúcich číslovaných pokynov.
Upozornenie: Použite montážne skrutky vhodné pre stenu.
RO - FIXAREA PE O PERETE (OBLIGATORIU!)
Executați două găuri pe un perete din material incombustibil și urmați
instrucțiunile numerotate.
Atenție: Utilizați șuruburi de montare potrivite pentru perete.

8
2
3

9
1

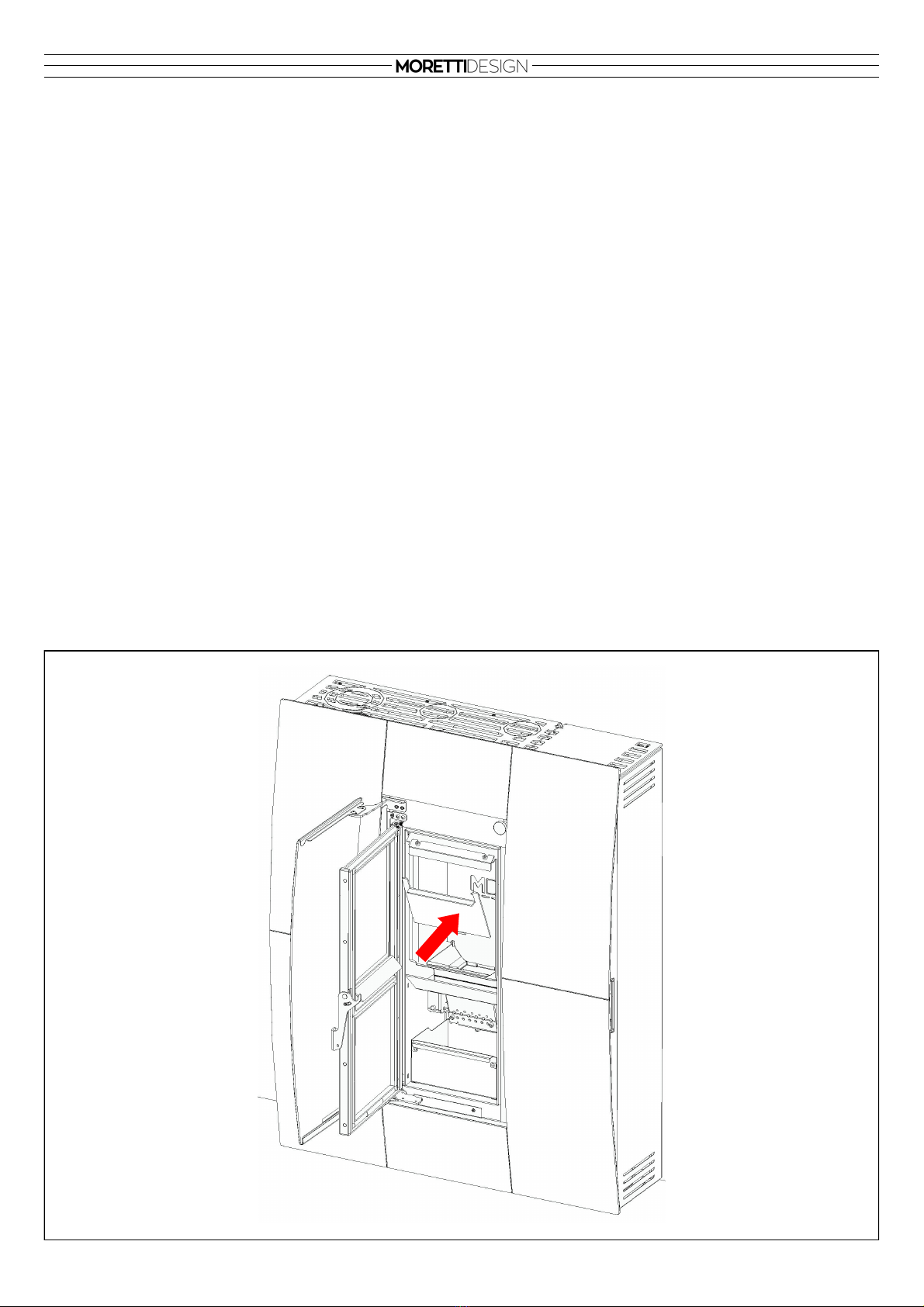

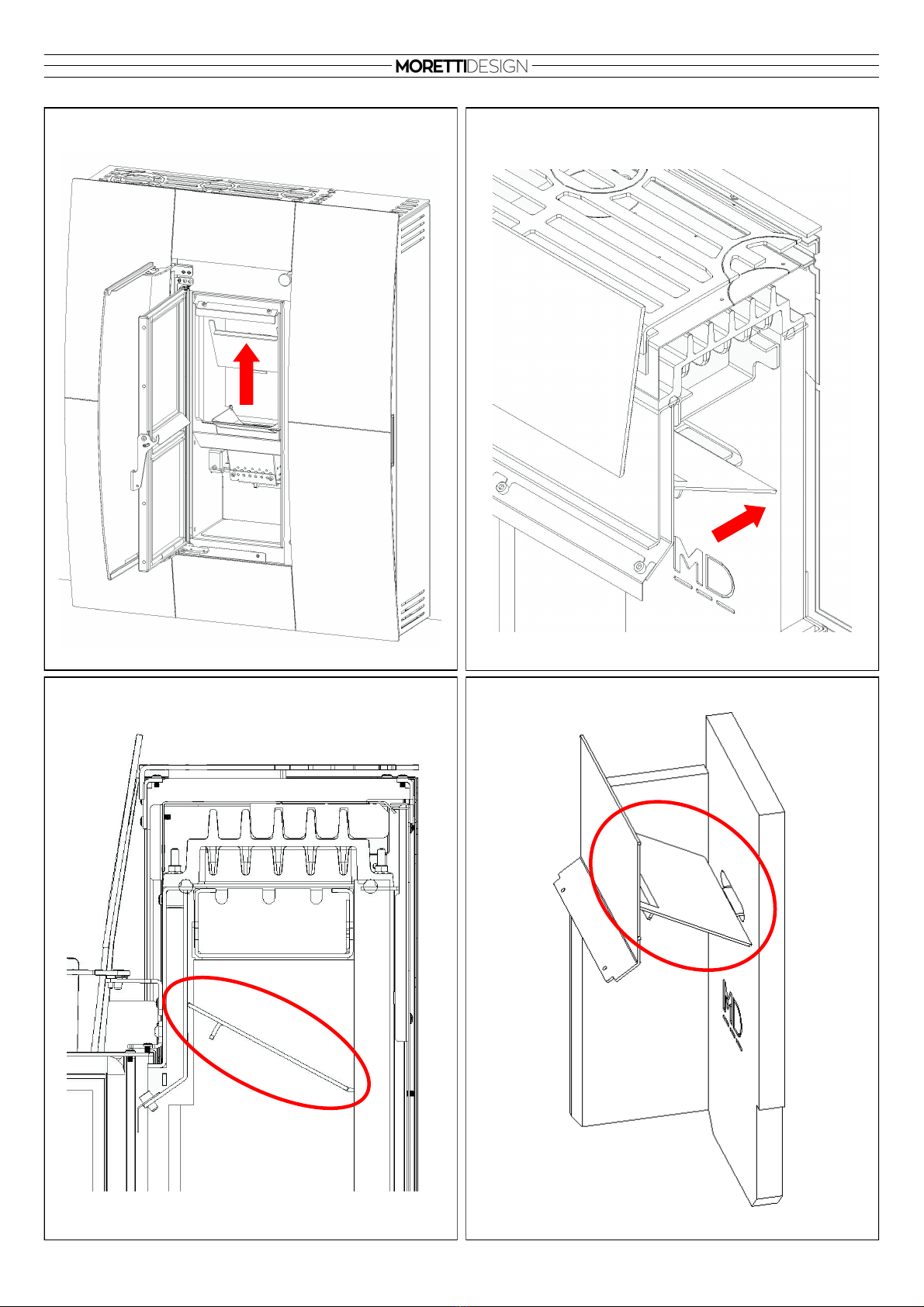

IT - POSIZIONAMENTO DEL DEFLETTORE
Prima di accendere la stufa è necessario inserire il deflettore nella parte
superiore della camera di combustione e posizionarlo come indicato
nelle figure. Rimuovere e pulire il deflettore almeno una volta al mese.
Una mancata pulizia può compromettere il buon funzionamento della
stufa.
EN - POSITIONING THE DEFLECTOR
Before turning on the stove, it is necessary to insert the deflector in the
upper part of the combustion chamber and position it as shown in the
figures. Remove and clean the deflector at least once a month. Failure to
clean can compromise the proper function of the stove.
ES - POSICIONAMIENTO DEL DEFLECTOR
Antes de encender la estufa, es necesario insertar el deflector en la
parte superior de la cámara de combustión y colocarlo como se muestra
en las figuras. Quitar y limpiar el deflector al menos una vez al mes. La
falta de limpieza puede comprometer el buen funcionamiento de la estufa.
FR - POSITIONNEMENT DÉFLECTEUR
Il est nécessaire d'insérer le déflecteur dans la partie supérieure de la
chambre de combustion et de le positionner comme indiqué sur les figu-
res. Retirez et nettoyez le déflecteur au moins une fois par mois. Ne pas
nettoyer peut compromettre le bon fonctionnement du poêle.
DE - AUFSTELLUNG VANE DEFLEKTOR
Es ist notwendig, den Deflektor in den oberen Teil der Brennkammer
einzuführen und wie in den Abbildungen gezeigt zu positionieren. Entfer-
nen und reinigen Sie den Deflektor mindestens einmal im Monat. Wenn
das Gerät nicht gereinigt wird, kann dies die einwandfreie Funktion des
Ofens beeinträchtigen.
PT - POSICIONANDO O DEFLECTOR
Antes de colocar a estufa em funcionamento é necessário inserir o de-
fletor na parte superior da câmara de combustão e colocá-lo como indi-
cado na figura. Remover e limpar o defletor pelo menos uma vez por
mês. Uma falta de limpeza pode comprometer o bom funcionamento da
estufa.
DA - PLACERINGEN AF RØGVENDERPLADEN
Før ovnopstart er det nødvendigt at indsætte røgvenderpladen øverst i
brændkammeret og placere den, som vist på figurerne. Udtag og rengør
røgvenderpladen mindst en gang hver måned. Mangel på rengøring af
røgvenderpladen kan nedsætte ovnens funktions-evne.
NL - PLAATSEN VAN DE BRANDERPLAAT
Voordat je de kachel aan zet, is het belangrijk om de branderplaat te
plaatsen boven in de kachel en plaats de aslade onderin de kachel. Het
is belangrijk dat de branderplaat 1x in de maand word schoongemaakt,
als dit niet word gedaan, kan de kachel vervuild raken en minder goed
branden.
SK - UMIESTNENIE DEFLEKTORA
Skôr než kachle zapnete, je potrebné vložiť deflektor do hornej časti
spaľovacej komory a umiestniť ho tak, ako je znázornené na obrázkoch.
Deflektor vyberajte a čistite minimálne raz mesačne. Zanedbanie čiste-
nia deflektora môže ohroziť správne fungovanie kachlí.
RO - POZIȚIONAREA DEFLECTORULUI
Înainte de a porni aragazul, este necesar să introduceți deflectorul în
partea superioară a camerei de ardere și să-l poziționați așa cum se
arată în figuri. Scoateți și curățați deflectorul cel puțin o dată pe lună.
Neefectuarea curățării poate compromite funcția adecvată a aragazului.

10
2
4
3
5

11

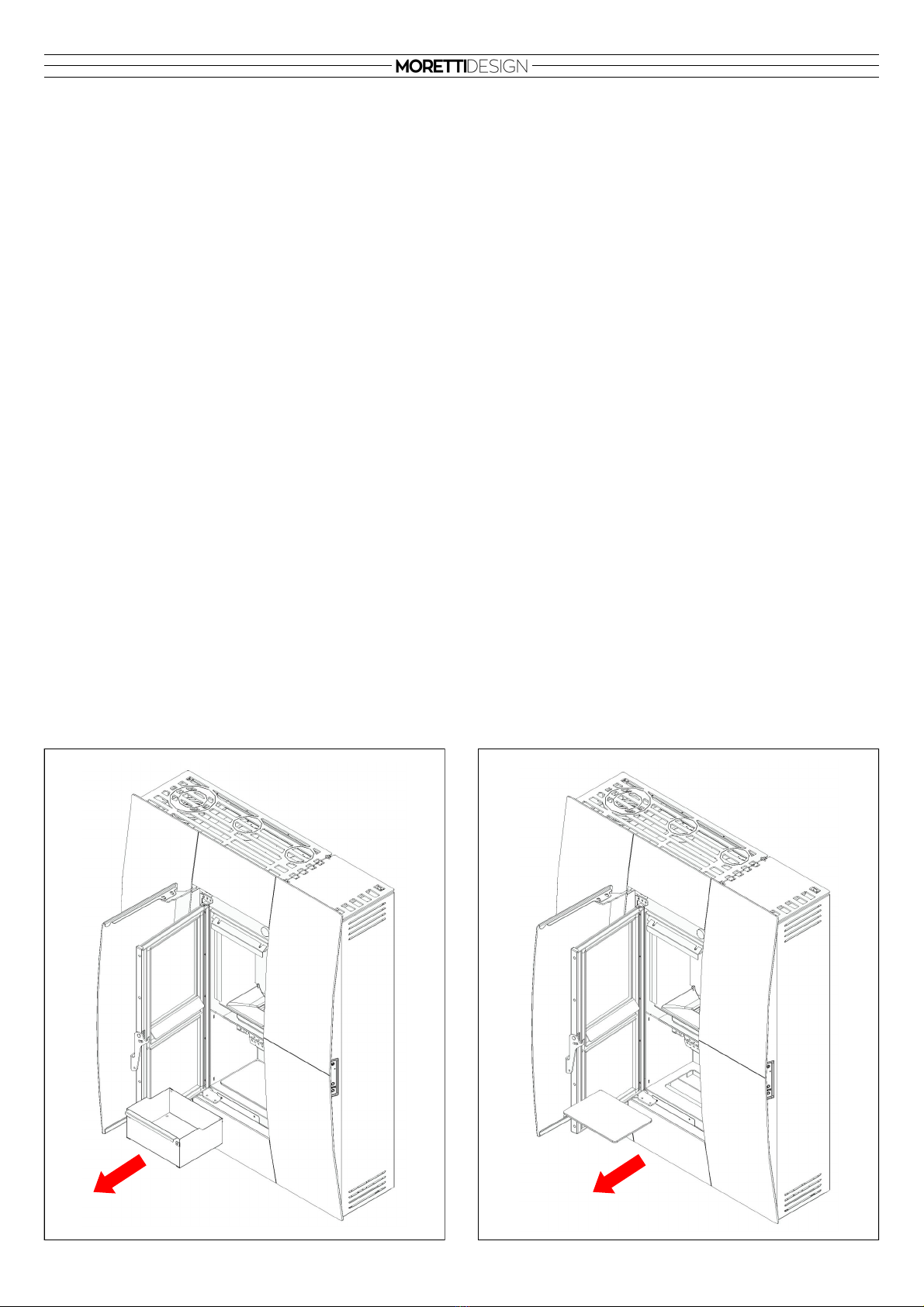

IT - PULIZIA DELLA CAMERA DI COMBUSTIONE E
SVUOTAMENTO DEL CASSETTO CENERE
Vuotare il cassetto cenere quando è pieno, accertandosi che le braci
siano ben spente (1). Una volta al mese, rimuovere con un aspiracenere
i residui depositati nel vano di raccolta ceneri situato nella parte inferiore
della stufa, sotto al cassetto cenere (2). La frequenza di tali operazioni
può variare a seconda del tempo di utilizzo della stufa e della qualità del
pellet.
EN - CLEANING THE COMBUSTION CHAMBER AND
EMPTYING THE ASH DRAWER
Empty the ash drawer when it is full, making sure that the embers are off
(1). Every monthly, vacuum the residues deposited in the ash collection
compartment in the lower part of the stove, underneath the ash drawer
(2). The frequency of this operation can vary depending on the time
of use of the stove and the quality of the pellets.
ES - LA LIMPIEZA DE LA CÁMARA DE COMBUSTIÓN
Y VACIADO DEL CAJÓN DE CENIZA
Vacíe el cajón de cenizas cuando esté lleno, asegurándose de que las
brasas estén bien apagadas (1). Una vez al mes, retire los residuos
depositados en el compartimiento de recolección de cenizas ubicado en
la parte inferior de la estufa, debajo del cenicero, con un aspirador (2).
La frecuencia de estas operaciones puede variar a segunda del tiempo
de uso de la estufa y la calidad de las pastillas.
FR - NETTOYAGE DE LA CHAMBRE DE COMBU-
STION ET VIDAGE DU BAC À CENDRES
Videz le tiroir à cendres lorsqu'il est plein, en vous assurant que les brai-
ses sont éteintes (1). Une fois par mois, avec l'aide d'un aspirateur de
cendres enlever les résidus déposés dans le compartiment de collecte
des cendres situé dans la partie inférieure du poêle, sous le cendrier (2).
La fréquence de ces opérations peut varier en fonction du temps d'utili-
sation du poêle et de la qualité des pellets.
DE - REINIGUNG DER BRENNKAMMER UND ENTLEE-
RUNG DES ASCHEBEHÄLTERS
Leeren Sie die Aschelade, wenn sie voll ist, und stellen Sie sicher, dass
die Glut aus ist (1). Einmal im Monat entfernen Sie die Rückstände, die
sich im Ascheraum im unteren Teil des Ofens unter dem Aschekasten
(3) befinden, mit einem Aschensauger. Die Häufigkeit dieser Vorgänge
kann je nach Nutzungsdauer des Ofens und der Qualität der Pellets
variieren.
PT - A LIMPEZA DA CÂMARA DE COMBUSTÃO E
ESVAZIAR O CINZEIRO
Esvazie a gaveta de cinzas quando estiver cheia, certificando-se de que
as brasas estejam apagadas (1). Uma vez por mês remova os
resíduos depositados no compartimento de recolha de cinzas localizado
na parte inferior da estufa, abaixo da gaveta das cinzas, usando um
aspirador de cinzas (2). A frequência da limpeza pode variar dependen-
do do tempo de uso da estufa e da qualidade dos pellets.
DA - RENGØRING AF BRÆNDKAMMERET OG TØM-
NING AF ASKESKUFFEN
Tøm askeskuffen, når den er fuld, og du har sikret dig, at gløderne er
gået helt ud (1). Hver måned støvsug askeresterne, der har samlet sig
i opsamlingsrummet i den nederste del af ovnen. For at åbne opsam-
lingsrummet skal to vingebolte under askeskuffen skrues af, og en me-
talplade skal fjernes (2). Rengørings-frekvensen af opsamlingsrummet
kan variere afhængig af, hvor meget ovnen benyttes og kvaliteten af
træpillerne.
NL - REINIGEN VAN DE VERBRANDINGSKAMER EN
LEGEN VAN DE ASLADE
Maak de aslade leeg wanneer deze vol is en zorg ervoor dat de sintels
uit zijn (1). Elke maand zuigt u de resten af die zijn opgeslagen in het
asverzamelcompartiment in het onderste deel van de kachel, onder de
aslade (2). De frequentie van deze operatie kan variëren, afhankelijk van
het tijdstip van gebruik van de kachel en de kwaliteit van de pellets.
SK - ČISTENIE SPAĽOVACEJ KOMORY A
VYPRÁZDŇOVANIE ZÁSUVKY POPOLA
Popolník vyprázdňujte keď je plný a vždy sa ubezpečte, aby boli uhlíky
riadne vyhasnuté (1). Raz mesačne vyčistite vysávačom na popol
zvyšky nahromadené v priestore pod popolníkom, v spodnej časti kachlí
(2). Frekvencia týchto operácií sa môže meniť v závislosti od používania
kachlí a kvality peliet.
RO - CURĂȚAREA CAMEREI DE ARDERE ȘI GOLIREA
TĂVII DE CENUȘĂ
Golirea sertarului de cenușă atunci când este plină, asigurându-vă că
jgheaburile sunt oprite (1). Lunar, aspirați reziduurile depozitate în
compartimentul de colectare a cenușii, în partea inferioară a sobei, sub
sertarul de cenușă (2). Frecvența acestei operațiuni poate varia în
funcție de timpul de utilizare a sobei și de calitatea peleților.
12

12

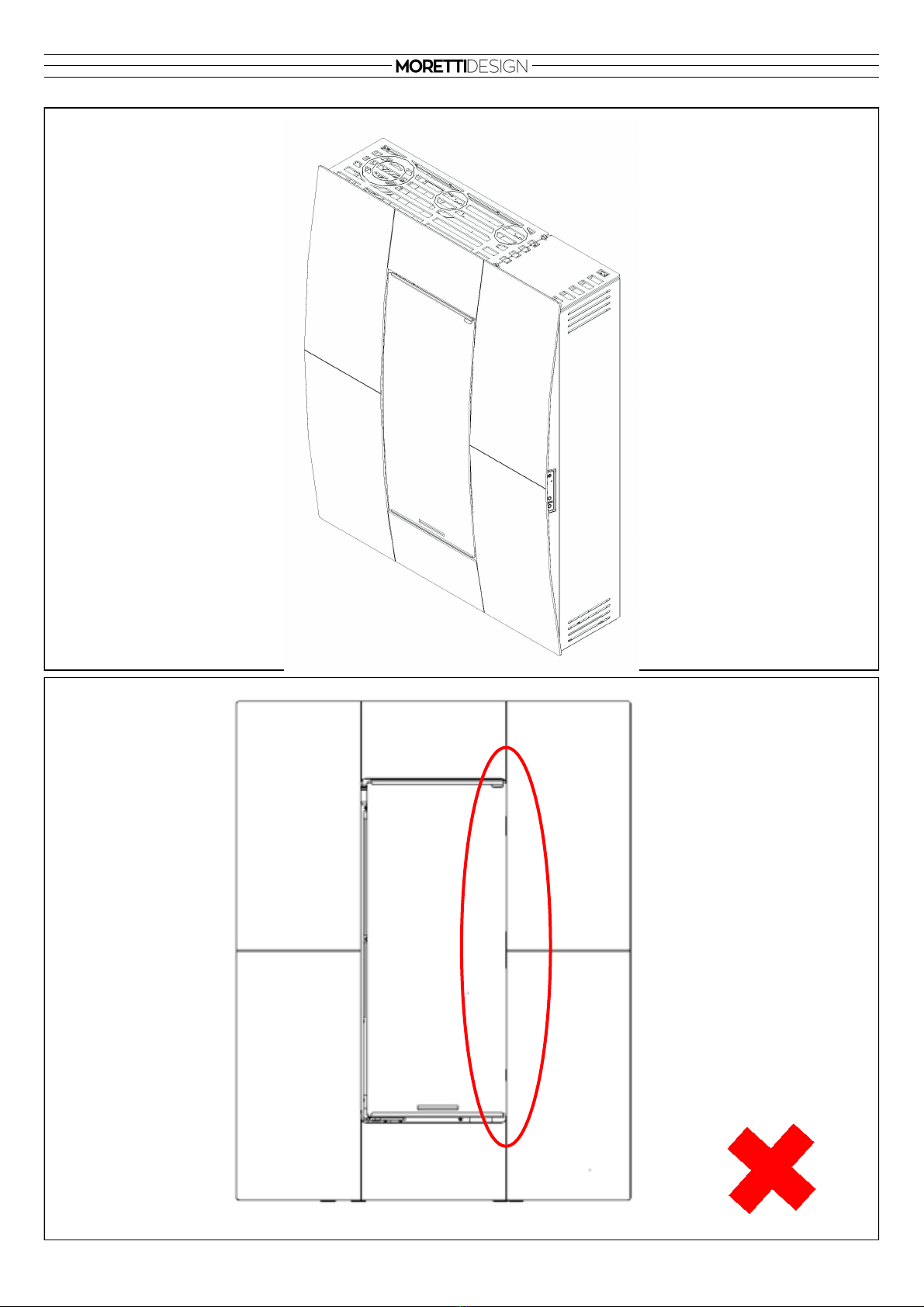

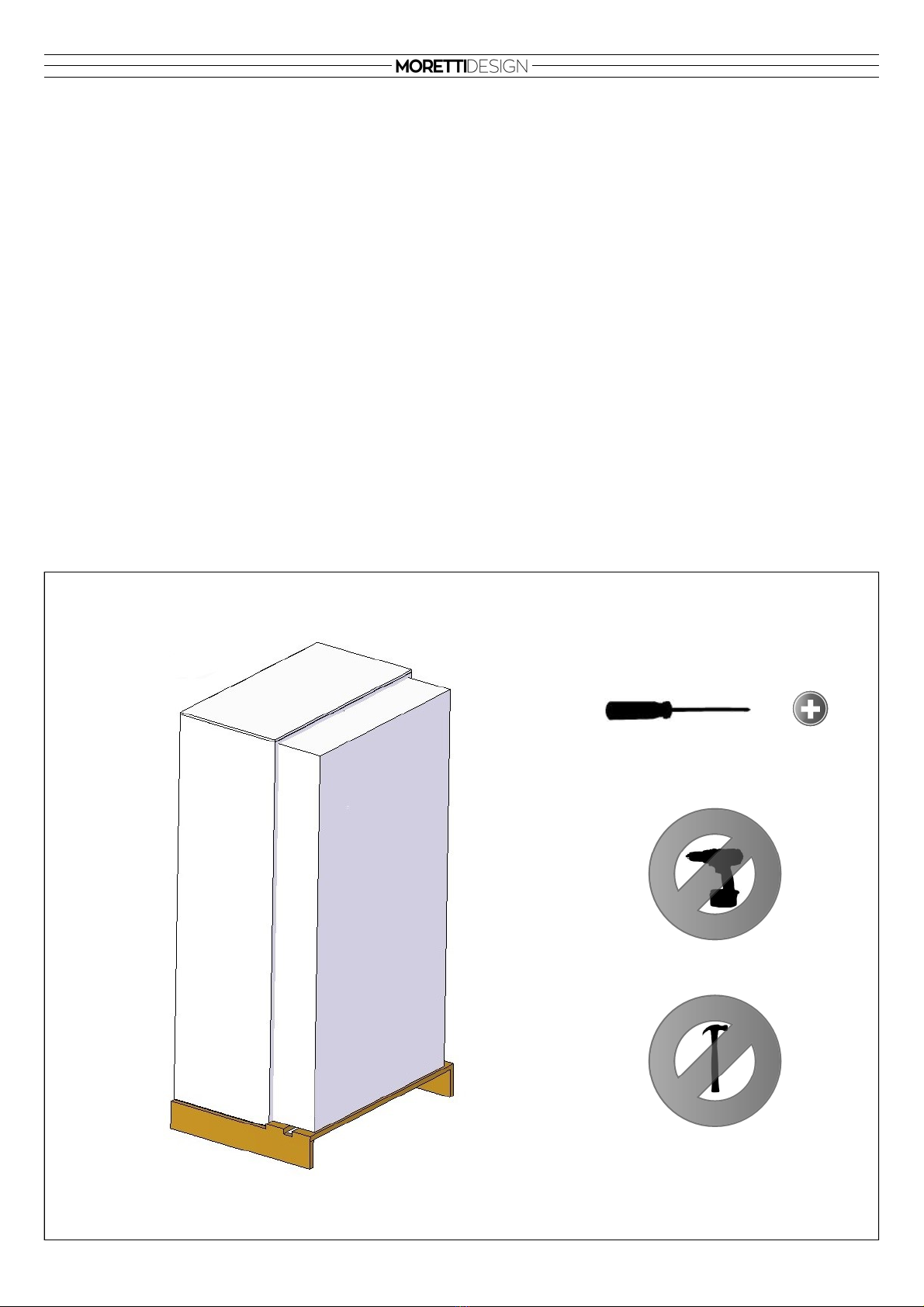

IT - ISTRUZIONI PER L'ASSEMBLAGGIO DEI COMPO-
NENTI ESTETICI
Seguire le seguenti istruzioni numerate per un corretto assemblaggio del
vetro estetico della stufa.
EN - INSTRUCTIONS FOR ASSEMBLING THE ASTHE-
TIC COMPONENTS
Follow the numbered instructions below for a correct assembly of the
stove's aesthetic glass.
ES - INSTRUCCIONES PARA EL MONTAJE DE LOS
COMPONENTES ESTÉTICOS
Siga las instrucciones numeradas a continuación para un correcto
montaje del vidrio estético de la estufa.
FR - INSTRUCTIONS D'ASSEMBLAGE DES COMPO-
SANTS ESTHÉTIQUES D’HABILLAGE
Suivez les instructions numérotées ci-dessous pour un assemblage
correct de la vitre esthétique du poêle.
DE - HINWEISE ZUM ZUSAMMENBAU DER ÄSTHETI-
SCHEN KOMPONENTEN
Befolgen Sie die nummerierten Anweisungen unten für eine korrekte
Montage des ästhetischen Glases des Ofens.
PT - INSTRUÇÕES PARA MONTAGEM DOS COMPO-
NENTES ESTÉTICOS
Siga as instruções numeradas abaixo para uma correta montagem do
vidro estético da salamandra.
DA - INSTRUKTIONER TIL MONTERING AF DE
ÆSTETISKE KOMPONENTER
Følg nedenstående nummererede instruktioner for en korrekt samling af
brændeovnens æstetiske glas.
NL - AANWIJZINGEN VOOR HET MONTEREN DE
ESTHETISCHE ONDERDELEN
Volg de genummerde instructies hieronder voor een correcte montage
van het esthetische glas van de kachel.
SK - POKYNY PRE MONTÁŽ ESTETICKÝCH
KOMPONENTOV
Pre správnu montáž estetického skla kachlí postupujte podľa nižšie
uvedených očíslovaných pokynov.
RO - INSTRUCȚIUNI PENTRU MONTAREA ESTETIC
COMPONENTELOR
Urmați instrucțiunile numerotate de mai jos pentru o asamblare corectă a
sticlei estetice a sobei.

13
1
2

14
3
4

15
5
6

16
8
7

17
10
9

18
11
