DK 1.0 Opstilling af Deres morsø ovn.. .. .. .. .. .. .. .. .. .. .. .. 5
2.0 Fyringsteknik/Brugen af Deres ovn ................10
3.0 Regelmæssig vedligeholdelse af ovnen............14
4.0 Tekniske data.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .16
UK 1.0 Installing your Morsø stove .. .. .. .. .. .. .. .. .. .. .. .. .19
2.0 Firing/using the stove .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .24
3.0 Routine stove maintenance .. .. .. .. .. .. .. .. .. .. .. .. .28

3
DK ENG
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: sto[email protected]om · Website: www.morsoe.com
Opstillings- og betjeningsvejledning
3112 & 3142
EN 13240 · SINTEF 045-095

4
DK ENG
Side nr
1.0 Opstilling af Deres morsø ovn 5
1.1 Udpakning af ovnen 5
1.2 Opstilling af ovnen 5
1.3 Skorstensfejer 5
1.4 Ovnens placering/Afstandskrav 6
1.5 Skorstenen 7
1.6 Rørstilslutning 7
1.7 Tilslutning til muret skorsten 8
1.8 Tilslutning til stålskorsten 8
1.9 Trækforhold 9
2.0 Fyringsteknik/Brugen af Deres ovn 10
2.1 Optænding og fyringsintervaller 11
3.0 Regelmæssig vedligeholdelse af ovnen 14
3.1 Udvendig vedligeholdelse 14
3.2 Indvendig vedligeholdelse 14
3.3 Rensning af ovnen 15
4.0 Tekniske Data 16
Til lykke med Deres nye Morsø ovn!
Morsø, som er den største udbyder på det danske
marked, har siden 1853 fremstillet brændeovne af
den højeste kvalitet. Hvis De blot følger omstående
instruktioner, er vi sikre på, at De også vil få nytte
og glæde af Deres nye ovn i mange år.
Ekstra tilbehør
Til Morsø ovnene tilbydes et omfattende skorstens-, gulvplade- og tilbehørsprogram, der kan
lette den daglige betjening og vedligeholdelse af Deres Morsø ovn.
Støbejern
Støbejern er et levende materiale. Der er derfor ikke to ovne, der er helt ens. Det skyldes dels
tolerancerne på støbejern, dels at ovnene er håndværksmæssigt udført.
I støbejernets overflade kan der ligeledes forekomme mindre ujævnheder.
Indhold
Prøvningsattest - skal følge ovnen
Den danske Brændeovnsbekendgørelse trådte ikraft den 1. januar 2008. I forbindelse med
indførelsen af Brændeovnsbekendgørelsen er det et krav, at der med brændeovnen følger en
prøvningsattest, der er udstedt af det akkrediterede prøvningsinstitut, der har udført miljøaf-
prøvningen på ovnen.
Prøvningsattesten er vedlagt i ovnen og skal opbevares af ejeren og følge ovnen i ovnens leve-
tid.
Efter installation af brændeovnen og godkendelse af en skorstensfejer skal skorstensfejeren
underskrive prøvningsattesten som dokumentation på, at ovnen opfylder miljøkravene i hen-
hold til Brændeovnsbekendgørelsen.

5
DK ENG
1.1 Udpakning af ovnen
3112: Efter udpakning skrues brandkammeret af træpallen og lægges roligt ned på bagsiden.
For at undgå skamferinger på ovn og gulvet kan papemballagen anvendes som underlag. Be-
nene, der er medsendt ovnen pakkes ud og skrues fast på den støbte bund med de medføl-
gende bolte.
3142: Ovnen løftes af træpallen og sættes omhyggeligt på plads.
Det anbefales at være to personer til dette arbejde, da ovnen er tung at håndtere ene.
Morsø 3112 vejer 100 kg.
Morsø 3142 vejer 120 kg.
Emballagen fra ovnen kan bortskaffes efter gældende regler om renovation
1.2 Opstilling af ovnen
Man skal være opmærksom på nationale og lokale bestemmelser vedrørende opstilling af
brændeovne. Samtidig skal man følge de lokale bestemmelser med hensyn til tilslutning til
skorsten samt opstilling af skorstene. Spørg evt. Deres skorstensfejer til råds. Det er dog Dem
selv, Deres tekniske rådgiver eller håndværker, der er ansvarlig for, at de nationale og lokale
bestemmelser overholdes.
1.3 Skorstensfejer
Det kan, som nævnt, være klogt at rådføre sig med den lokale skorstensfejer inden opstilling
af ovnen. Under alle omstændigheder skal skorstensfejeren underrettes, når brændeovnen er
opstillet. Skorstensfejeren foretager et check af installationen, og der aftales fejningsterminer.
Hvis skorstenen ikke har været i brug i nogen tid, bør den undersøges for revnedannelser, fug-
lereder m.v., inden den igen tages i brug.
1.0 Opstilling af Deres Morsø Ovn

6
DK ENG
1.4 Ovnens placering/Afstandskrav
Kun når ovnen placeres op ad brandbart materiale, stilles der krav til afstand. Deres nye ovn
kan placeres som angivet på godkendelsesskiltet på ovnens bagside, når væggene er udført i
brændbart materiale.
Bliver ovnen opstillet op af ikke brændbart materiale, anbefales afstanden til murværk at være
100 – 150 mm. Det skyldes hensyn til varmecirkulation og rengøring bag ovnen.
Et lag tapet bliver normalt, når det er påsat murværk, betragtet som ikke brændbart mate-
riale.
SINTEF NBL anbefaler afstand fra muret væg:
3112 til sidevæg 400 mm og 200 mm til bagvæg.
3142 til sidevæg 400 mm og 100 mm til bagvæg.
På gulvet
Sker opstillingen på brændbart gulv, skal de nationale og lokale bestemmelser overholdes med
hensyn til størrelsen på et ikke brændbart underlag, der skal dække gulvet under ovnen.
Man bør naturligvis sikre sig, at underlaget kan bære ovnens og evt. stålskorstenens vægt.
Møbleringsafstand
Den anbefalede møbleringsafstand er 800 mm, men man bør dog vurdere, om møbler og an-
det vil blive udtørret af at stå tæt på ovnen.
Afstand til brændbart materiale foran ovnen er 800 mm.
En brændeovn bliver varm under fyring. Der skal derfor udvises en fornøden forsigtighed, spe-
cielt i.f.m. børns kontakt med ovnen.

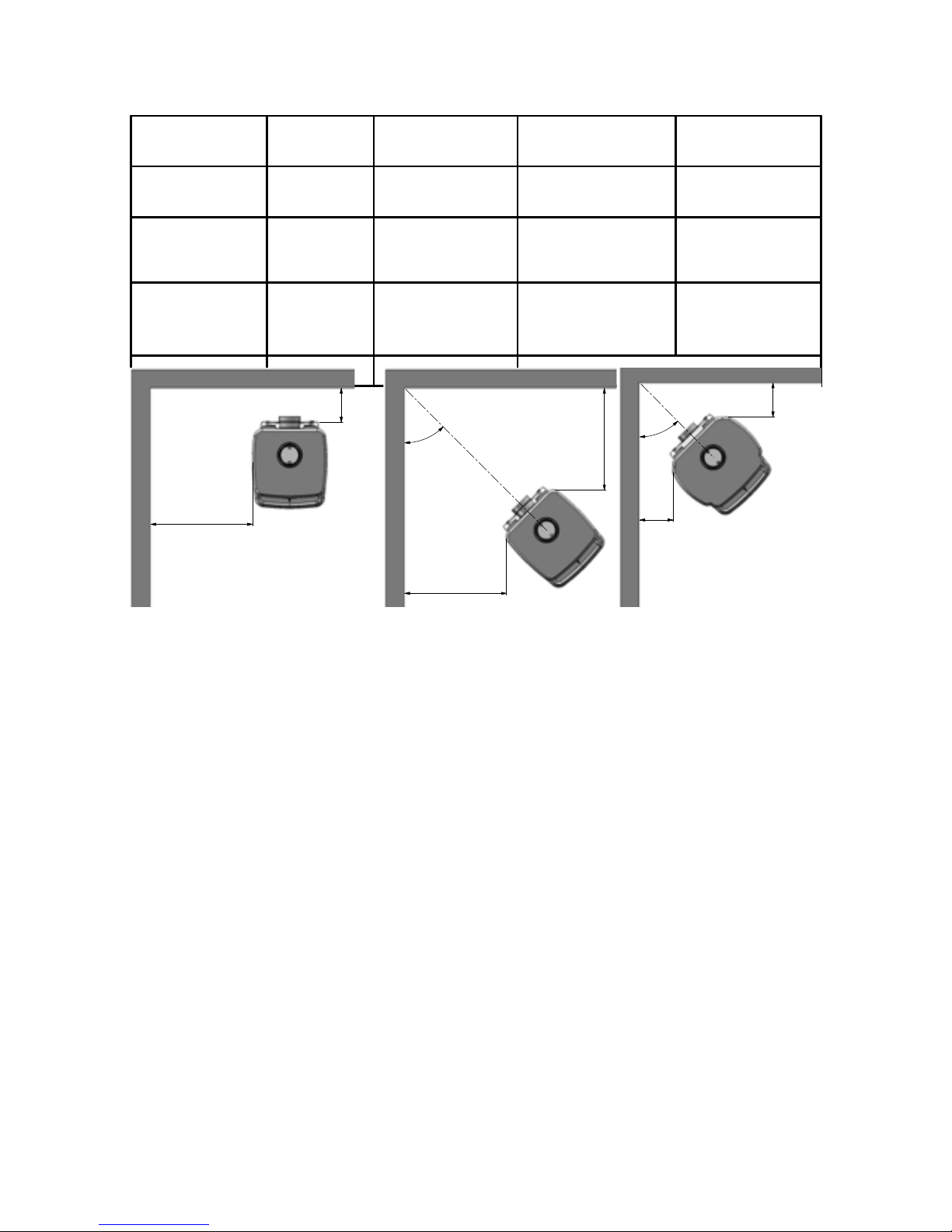

Min. afstand til brandbart materiale:

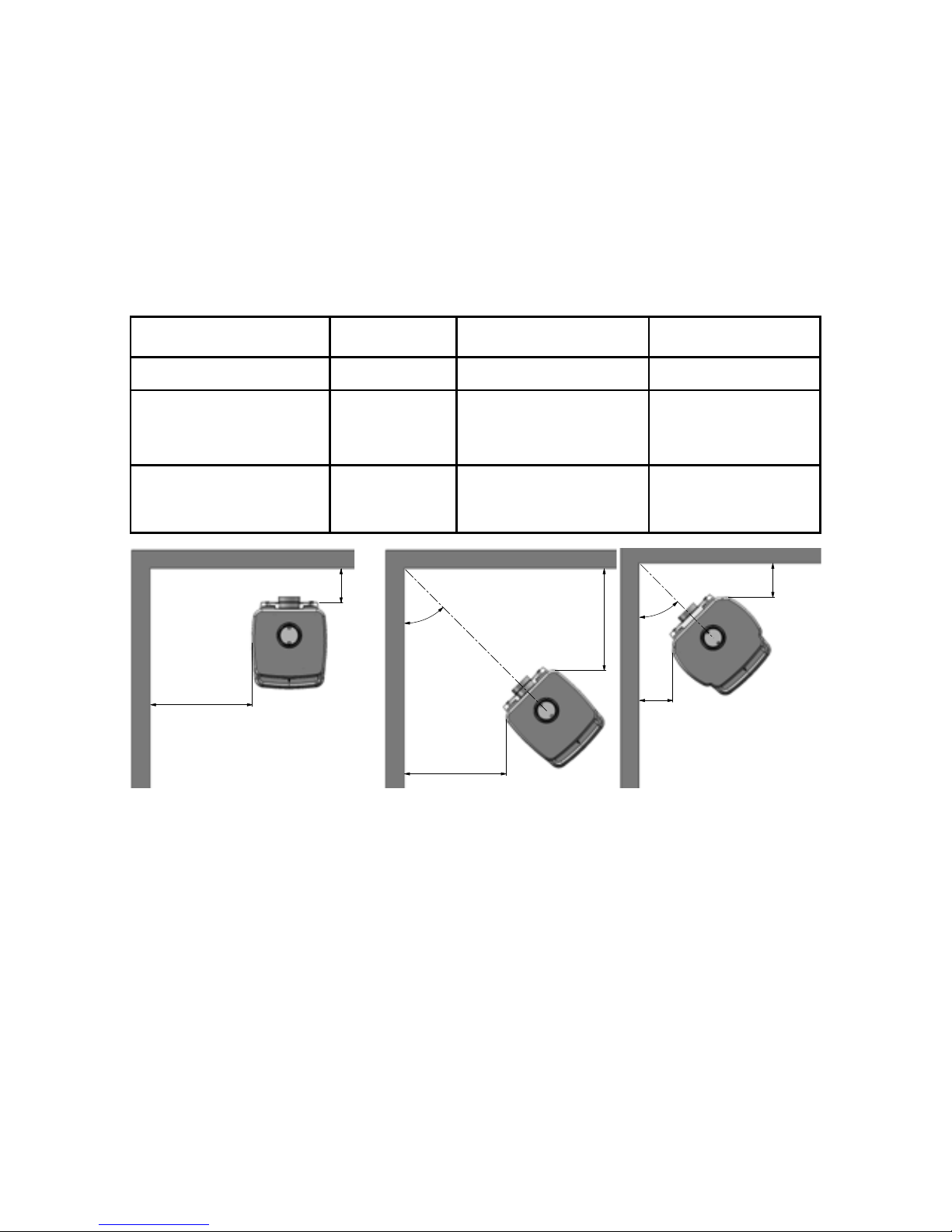

Ovntype Bag ovnen (A) Ved siderne på ovnen (B) Møbleringsafstand
foran ovnen
Morsø 3112 stråleovn 200mm 600 mm 800 mm
Morsø 3142 konvektionsovn
med uisoleret røgrør 200 mm 400 mm 800 mm
Morsø 3142 konvektionsovn
med isoleret røgrør 150 mm 400 mm 800 mm
3112 hjørnemontering 3142 hjørnemontering
B
B
45°
Min. afstand til brandbar hjørnevæg for Morsø 3112
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Afstand til hjørnevæg
Distance to Corner wall
Morsø 3112
RSV
06.10.2009
A4
Dimension Skecth
Date of print: 01-12-2009
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
3100-118 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Side 3 of 6
B
A
Min. afstand til brandbar hjørnevæg for Morsø 3112
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Afstand til hjørnevæg
Distance to Corner wall
Morsø 3112
RSV
06.10.2009
A4
Dimension Skecth
Date of print: 30-11-2009
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
3100-118 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Side 2 of 6
A
A
45°
Min. afstand til brandbar hjørnevæg for Morsø 3142
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Afstand til hjørnevæg
Distance to Corner wall
Morsø 3142
RSV
06.10.2009
A4
Dimension Skecth
Date of print: 01-12-2009
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
3100-119 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Side 3 of 6

7
DK ENG
Ovnen er udstyret med et aftageligt håndtag i rustfri stål, hvilket sikrer, at man altid har et
koldt håndtag, når ovnen er i brug. Når håndtaget er fjernet, er ovnen samtidig mere børnesik-
ker.
1.5 Skorstenen
Hvis lokale bestemmelser tillader det, kan ovnen tilsluttes en skorsten, hvortil der i forvejen
er tilsluttet et andet lukket ildsted ( f.eks. en anden brændeovn eller oliefyr ). Men bemærk at
en brændeovn ikke må tilsluttes samme skorsten som nye kondenserende oliefyr. Er De i tvivl
bedes De kontakte Deres skorstensfejer.
Man skal være opmærksom på eventuelle krav til placering af røgrør, hvis to eller flere ildste-
der tilsluttes samme skorsten.
Brændeovnen må aldrig tilsluttes en skorsten, hvor et gasfyr er tilsluttet.
En moderne effektiv brændeovn stiller større krav til Deres skorsten. Lad derfor skorstensfe-
jeren vurdere skorstenen.
Skorstenens lysning skal følge de nationale og lokale bestemmelser. Men generelt bør lys-
ningsarealet mindst være 175 cm2 ( 150 mm diameter ) for brændeovne.
En for stor skorstenslysning bevirker, at der bruges for meget energi på at få opvarmet skor-
stenen til et acceptabelt træk. Er der tale om en muret skorsten med større lysning, anbefales
det at isætte en isolerende skorstensforing med den rigtige diameter. Herved opnås et forøget
træk og tillige en bedre fyringsøkonomi.
Der stilles ingen krav til nogen bestemt skorstenshøjde, men den skal være så høj, at trækfor-
holdene er i orden og røgen ikke generer. Som hovedregel er trækforholdene tilfredsstillende,
når skorstenen er 4 meter over ovnen og er ført mindst 80 cm over tagrygningen. Placeres
skorstenen ved husets sider bør toppen af skorstenen aldrig være lavere end husets tagryg
eller tagets højeste punkt. Bemærk, at der ofte gælder nationale og lokale bestemmelser med
hensyn til placering af skorstene i forbindelse med stråtag. Se afsnittet trækforhold 1.9.
Skorsten og røgrør skal forsynes med renselemme. Størrelsen på renselemme i skorsten skal
mindst svare til skorstenens lysningsareal.
Skorstenen skal være tilgængelig for udvendigt eftersyn, og der skal være mulighed for ad-
gang til renselemme og til skorstenen, hvis den skal renses fra toppen (eks. stålskorstene).
1.6 Rørtilslutning
Ovnen er forberedt til montering af et ” airtight box ” system til de markeder, hvor nationale
eller lokale bestemmelser kræver det. Airtight box systemet bestilles separat på nr. 54362021,
hvor også en udførlig monteringsanvisning er vedlagt.
Ovnen er standard monteret med røgtud (1) ovenud og et støbt dæksel monteret i den støbte
bagplade bag konvektionsbagpladen. Ønskes ovnen monteret med røgafgang bagud, slås den
øverste pladejernsbrik på konvektionsbagpladen ud med små kontante slag med en hammer
ud for de små “broer“, der holder brikken på plads. Røgtuden afmonteres ovnen, og det støbte
dæksel skrues af bagpladen og monteres igen på toppladen. Røgtuden centreres i hullet på
ovnens bagside og skrues fast med de vedlagte skruer og pladelus.
Dækslet fungerer som rensedæksel og letter adgangen til den årlige rensning af ovnen.

8
DK ENG

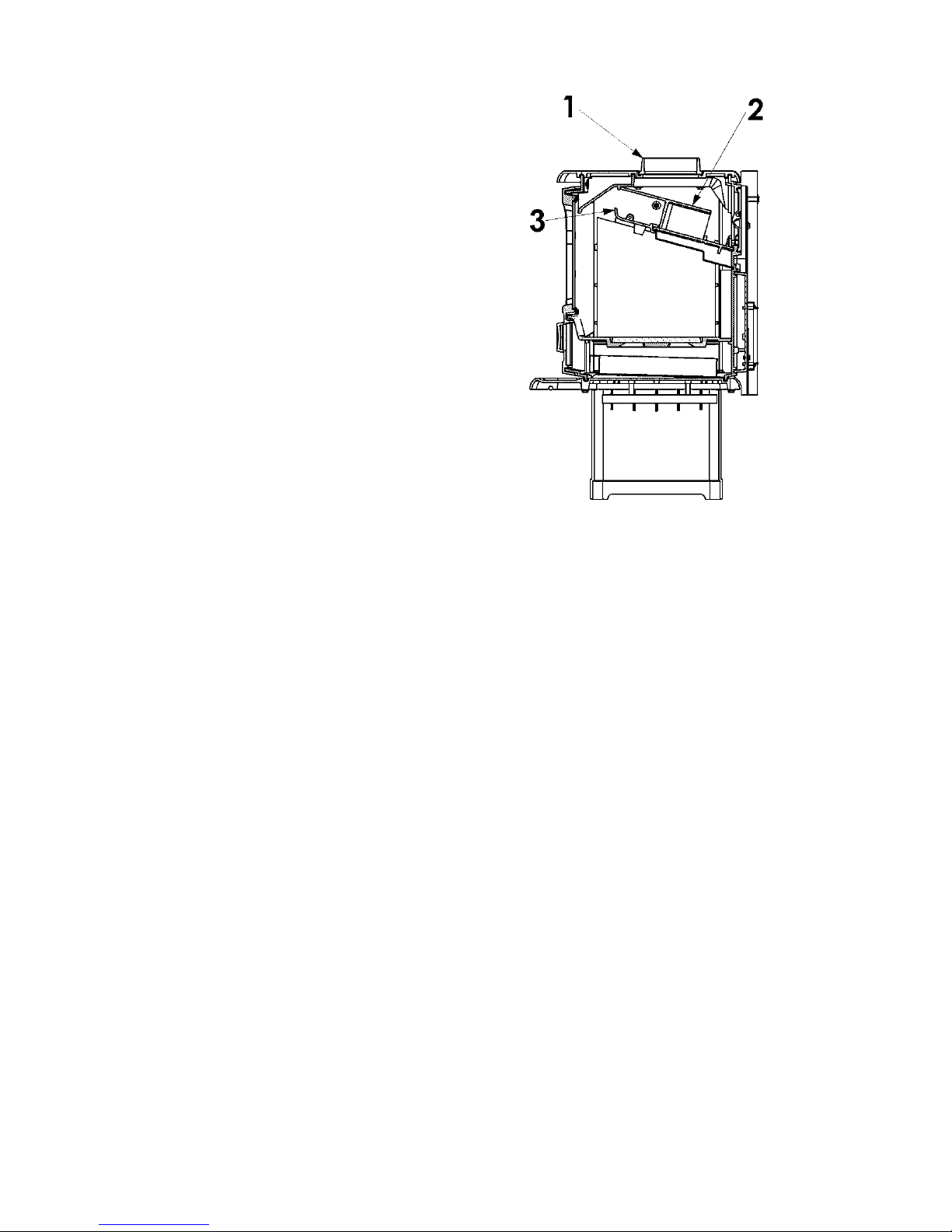

Placering af røgledeplade og renseklap
Man sikre sig, at den øverste støbte røgledeplade
(2) er korrekt placeret. Den er placeret ind over
den nederste røgledeplade, og låst bagud af de
2 støbte vinkler, der er placeret på oversiden af
den nederste røgledeplade ( se skitsen ).
Bemærk: Renseklappen (3) skal altid under fy-
ring være monteret korrekt i røgledepladen, da
temperaturen på toppladen ellers kan blive for
høj og forårsage varig skade.
1.7 Tilslutning til muret skorsten
I væggen fastmures en røgrørsbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes
ind i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen. Sam-
lingerne ved ovn/rør og rør/murbøsning skal tætnes med den vedlagte glassnor. Normalt be-
høver man ikke tætne mellem evt. rørsamlinger.
Evt. overgang fra lodret til vandret røgrør kan med fordel monteres med en blød bøjning for at
undgå tab af skorstenstræk.
Dimensioneringen af røgrør skal følge de nationale og lokale bestemmelser. Morsø anbefaler
dog, at røgrør udføres i 2 mm stålplade, da det vil forlænge røgrørets levetid.
1.8 Tilslutning til stålskorsten
Er der tale om opstilling, hvor skorstenen føres direkte op gennem loftet, skal man følge de
nationale og lokale bestemmelser m.h.t. skorstenens afstand til brandbart loft. Skorstenen
tætnes ved røgtuden med vedlagte glassnor. Det er vigtigt at skorstenen er monteret med tag-
bæring eller loftkrave med styr. (Se skorstensfabrikantens vejledning). En stor vægt på ovnens
topplade kan forårsage revnedannelse af denne.
Morsøs garanti omfatter ikke toppladen, hvis skorstenen er monteret uden tagbæring, tagstyr
eller lignende.
Skulle der opstå skorstensbrand i.f.m. fejlbetjening af ovnen eller længere tids anvendelse af
fugtigt brændsel, lukkes lufttilførslen helt, og brandvæsnet kontaktes.

9
DK ENG
1.9 Trækforhold
Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skortstenstræk. Der
kræves, for denne ovntype, et skorstenstræk på mindst 12 Pa. for at afgive tilfredsstillende for-
brænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndøren åbnes un-
der meget kraftig fyring. Røggastemperaturen ved nominel ydelse er 206°C henført til 18°C.
Er De i tvivl, kan De eventuelt lade Deres skorstensfejer måle trækket i skorstenen.
Trækforhold
- Skorstenens træk skabes på grund af forskellen mellem den høje temperatur i skor-
stenen og den koldere udetemperatur. Skorstenens længde og isolering, vind- og
vejrforhold er også afgørende for, at man kan opnå det rette undertryk, så trækket
skabes.
Nedsat træk fremkommer når:
- Temperaturforskellen er for lille. Eksempelvis ved for dårlig isoleret skorsten. Hvis
skorstenen er kold, kan det inden optænding hjælpe at antænde (afblusse) en sam-
menkrøllet avis i skorstenens rensedør.
- Udetemperaturen er for høj. Eksempelvis om sommeren.
- Det er vindstille.
Skorstenen ikke har den rette højde, så den er i læ af tagflade og høje træer.
I disse tilfælde er der også størst risiko for røgnedslag.
- Der kommer falsk luft ind i skorstenen. Eksempelvis gennem manglende fuger el-
ler utætheder ved renselem eller røgrør.
- Der er utætte ubenyttede ildsteder tilsluttet skorstenen.
- Røgrør og skorsten er tilstoppet af sod p.g.a. manglende rensning.
- Huset er for tæt (se afsnittet: Frisklufttilførsel).
Godt træk fremkommer når:
- Temperaturforskellen i skorstenen og udenfor er stor. Altså ved fyring, når beho-
vet er størst.
- Det er klart i vejret og der er en god vind.
- Skorstenen har den rette højde. Min. 4 meter over ovnen og fri af tagryg.
Vær opmærksom på!
Rensningsmuligheder. Tal med skorstensfejeren.
Ved for lidt træk i skorstenen kan man med fordel montere røgrøret ovenud, da man
derved mindsker røgvandringen i selve brændkammeret. Undgå flere bøjninger end
nødvendigt og begræns røgrørslængden, da trækforholdene ellers nedsættes.
Frisklufttilførsel
En brændeovn kræver luft til forbrændingen. Dette bevirker, at brændeovnsfyring er
med til at give et sundt indeklima i et hus. Hvis huset er meget tæt, og især hvis der er
emhætte eller ventilationsanlæg i huset, kan det være nødvendigt at anbringe en luf-
trist i det rum, hvor brændeovnen er opstillet. I modsat fald vil skorstenstrækket blive
for svagt, hvilket kan medføre at ovnen ikke vil brænde ordentligt, og der kan komme
røg ud af ovnen når fyrdøren åbnes. Er det nødvendigt at anbringe luftriste, skal de
placeres således, at de ikke kan blokeres.

10
DK ENG
2.0 Fyringsteknik/Brugen af Deres ovn
Deres ovn er konstrueret med lufttilførsel 3 steder.
En startanordning, hvor luften passerer gennem rysteristen. Denne lufttilførsel betjenes med
ventilen i døren. Anvendes der startanordning skal rysteristen åbnes en smule. Rysteristen
betjenes med grebet placeret under døren i højre side.
En forvarmet primær lufttilførsel tilføres forbrændingen over glasset og betjenes med hånd-
taget placeret under askehylden. Den primære luft tilføres ved at trække håndtaget ned.
Den sekundære luft tilføres over flammerne gennem et større antal huller i den rustfrie plade
placeret under røgledepladen. Denne lufttilførsel skal altid være åben, og den kan derfor ikke
reguleres.
Ovnens nominelle varmeydelse er 5,2 kW.
Deres nye Morsø ovn er EN afprøvet til fyring med træ og egnet til intermitterende brug.
VIGTIGT!
Træ er et yderst gasholdigt materiale (ca. 75 %). Disse gasser frigives under opvarmning
og antændelse af træet. Det er derfor vigtigt at disse gasser antændes hurtigt efter en
påfyldning.
Ligger træet kun og ulmer, specielt efter en ny påfyldning, giver det en kraftig røgudvik-
ling, som i værste fald kan forårsage en eksplosionsagtig antændelse af gasserne med
skader på ovnen til følge.
For at kunne antænde disse frigivne gasser fra træet og opretholde klare og blivende
flammer i forbrændingsforløbet, er det derfor vigtigt altid at tilføre den nødvendige
mængde ilt (luftmængde).
Indstilling af lufttilførsel, optændingsmetode og fyringsintervaller er afhængig af skor-
stenstræk, vind- og vejrforhold, varmebehov, brændsel m.m. Derfor kan der gå tid, in-
den De kender ovnens korrekte funktion under de givne forhold.
Selv om der kan fyres med næsten alle former for træ i Deres Morsø ovn, skal man ikke
fyre med vådt eller ulagret træ. Træ bør under tag lagres mindst 1 år og helst 2 år med fri
adgang for vind. Træ skal kløves hurtigst muligt efter fældningen, hvis det skal tørre hur-
tigt. Træet kan anvendes, når fugtigheden er under 20%. Under EN afprøvningen testes alle
brændeovne med træ der har et fugtindhold på (16
± 4)%.
Brug aldrig drivtømmer, da det som regel er meget saltholdigt, og ødelægger dermed
både ovnen og skorsten. Imprægneret og malet træ samt spånplader udsender giftig røg
og dampe og må derfor heller ikke anvendes som brænde.
Bemærk, der må ikke anvendes flydende brændsel i ovnen.
Brændestykker med en diameter større end 10 cm bør altid kløves.
Brændestykkerne må ikke være længere, end de kan ligge plant over glødelaget med
luft til begge ender.
Maximal brændelængde i ovnen er ca. 30 cm.
Maximal brændemængde er 2,5 kg./time (max 3 stykker træ pr. påfyldning).
De første optændinger skal være moderate, således at den varmebestandige maling kan
hærdes, inden der fyres kraftigere. Malingen kan i hærdningsfasen udvikle røg og lugt-
gener under den første optænding, hvilket er ganske normalt. Sørg derfor for udluftning
i denne periode.
Under opvarmning og nedkøling kan ovnen afgive nogle knirkelyde, hvilket skyldes den
store temperaturforskel materialet udsættes for.

11
DK ENG
1. Glødelaget dannes hurtigt ved optænding med 2-4 optændingsta-
bletter eller 7-10 sammenkrøllede avissider under ca. 1-2 kg tørt
pindebrænde.
2. Der åbnes helt for primærluften, der betjenes med håndtaget un-
der askehylden.
3. Efter antænding af papiret/sprittabletterne lukkes døren på klem,
så der er godt med træk ved en åbning på ca. 5-10 cm.
4. Når man kan se (efter 5-10 min.), at skorstenen er så varm, at der
er træk igennem den, lukkes døren helt. Hvis alle forudsætninger
er opfyldt, vil der efter yderligere ca. 15-20 min. være dannet et
pænt glødelag i brandkammeret.
2.1 Optænding og fyringsintervaller
Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold ovn,
kan man med fordel lade døren stå på klem de første minutter og åbne den primære luft-
tilførsel på max. (håndtaget under askehylden). Rysteristen skal ved træfyring være i lukket
tilstand, dvs. at rystestangen er skubbet helt ind. Under dårlige trækforhold kan lidt luft gen-
nem risten lette optændingen; men bemærk at denne lufttilførsel
kan være årsag til en midlertidig tilsodning af såvel sten som glas.
Anvendes startanordning skal rysteristen åbnes en smule ved at
trække rystehåndtaget lidt ud.
For at opbygge et isolerende askelag i bunden af ovnen, bør De ved
første optænding afbrænde 1-2 kg tørt pindebrænde. Behold heref-
ter altid ca. 1 cm aske i bunden af brændkammeret.

12
DK ENG
5. Normal påfyring bør ske, mens der endnu er gløder tilbage. For-
del gløderne i bunden, dog flest foran i ovnen.
6. Der lægges 3 stykker brænde à ca. 0,7 kg og ca. 30 cm lange ind
over gløderne i ét lag med en afstand på ca. 1 cm mellem træstyk-
kerne.
7. Når den primære lufttilførsel er åbnet på max. og døren lukkes,
vil den friske træ mængde være antændt på et par minutter.
8. Herefter justeres den primære luftmængde ned til den ønskede
position/varmemængde, og den optimale forbrænding vil fortsæt-
te til grundglød.
Man skal sikre sig, at der altid er luft (ilt) nok til at opretholde
klare og blivende flammer under og efter nedjustering af for-
brændingsluften.
Under den nominelle afprøvning lå påfyldningsintervallet på 70-
80 minutter.
9. En ny portion træ kan påfyres på samme måde som angivet i pkt.
5 & 6.
Vigtigt!
Det er vigtigt, at den friske træmængde hurtigt begynder
at brænde. En hurtig antændelse af brændet opnås ved at
åbne forbrændingsluften på max. eller ved at lade døren
stå på klem for at tilføre den mængde luft, der skal til for
at antænde træet.
Hvis brændet derimod kun ulmer, giver det en kraftig røg-
udvikling, som i værste fald kan forårsage en eksplosions-
agtig antændelse af røggasserne med risiko for såvel ma-
terielle skader som personskader.

13
DK ENG
Sammenligning træfyring og olie:
Træart (vandindhold på 20%) Antal rummeter pr. 1000 l. olie
Eg 7,0
Bøg 7,0
Ask 7,2
Ær 7,5
Birk 8,0
Elm 8,9
Rødgran 10,4
Ædelgran 10,9
Natoverfyring frarådes på det kraftigste. Det sviner miljøet og giver en ringe ud-
nyttelse af brændet, da træets gasser med den lave temperatur ikke antændes.
Istedet sætter det sig som sod (uforbrændte gasser) i skorstenen og i ovnen. Un-
der ekstreme forhold såsom dårligt skorstenstræk, stor mængde træ eller vådt
træ kan en eksplosionsagtig antændelse i værste fald forekomme.
Ved fyring om sommeren, når behovet for varme er minimal, bliver forbrændingen
dårlig. Ovnen varmer for meget og man skruer ned for forbrændingen. Men husk
altid at sørge for at der er blivende flammer, så længe træet ikke er omdannet til
trækul. Ønsker De at fyre svagere gøres dette ved at påfylde mindre mængde træ.
Hvis man fyrer med vådt brænde, vil en stor del af brændets varmeenergi medgå
til at fortrænge vandet fra brændet, uden at afgive varme til ovnen. Denne ufuld-
stændige forbrænding medfører sodaflejring i ovn, rør og skorsten.
Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til tryk-
ket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt i
forbindelse med dårlige trækforhold.
Åbn aldrig ovndøren under voldsom fyring.
Når træet er brændt ud, er det omdannet til glødende trækul. Hvis der så forinden er dannet
et godt glødelag oven på et tilstrækkeligt lag aske, kan ovnen holde sig varm meget længe
ikke mindst i kraft af støbejernets gode egenskaber.

14
DK ENG
3.0 Regelmæssig vedligeholdelse af ovnen
Årsager til sodet glas:
- For vådt brænde.
- For store stykker brænde/ukløvet træ.
- For lav forbrændingstemperatur.
- For meget luft gennem bundrist.
3.1. Udvendig vedligeholdelse
Ovnens overflade er malet med en varmebestandig senotherm maling. Den holder sig pænest,
hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud.
Den malede overflade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen kan
let opfriskes med en Morsø spraymaling, der kan købes hos Deres lokale forhandler.
Morsø ovnene er malet med Morsø original sort (tidligere kaldet Morsø koks) eller Morsø grå.
Malingen kan købes i spray eller dåse.
3.2 Indvendig vedligeholdelse
Glas
Ved korrekt fyring med træ afsættes der ingen, eller kun lidt sod, på det keramiske glas. Er
der under optændingen sket soddannelse på glasset, vil soden brænde væk, når der fyres
normalt i ovnen. Bliver glasset sodet grundigt til ved fejlbetjening, kan det let fjernes med
f.eks. Morsø Glasrens. Glasset skal være koldt, når denne rengøring finder sted. Man skal
undgå at fylde ovnen med så lange stykker brænde, at det presser på glasset, når lågen luk-
kes.
Udskiftning af glas
Keramisk glas kan ikke genanvendes, fordi det har en højere smeltetemperatur. Blandes kera-
misk glas med almindelig glas, ødelægges råvaren og genvindingsprocessen af glas kan stoppe.
Sørg for at det ildfaste glas ikke havner som almindelig genbrug. Det er til stor hjælp for miljøet.
OBS: Skal afleveres som keramisk glas på en genbrugsstation.
Indvendige støbejernsdele/og andre sliddele
Rysterist og røgledeplade og andre dele, som er i direkte berøring med ild og glødende brænd-
sel, er sliddele. De vil derfor være særlig udsat for gennembrænding. Ved korrekt brug vil dis-
se dele holde i mange år. Ved for kraftig fyring vil gennembrændingen selvfølgelig fremskyn-
des. De nævnte dele kan udskiftes. Hvis røgledepladerne beskadiges og ikke skiftes i tide, vil
toppladen herefter være udsat for så høj temperatur, at den kan tage skade.
Bemærk, at konstruktionen ikke må ændres, og dele, der udskiftes skal være originale
MORSØ dele.

15
DK ENG
Årsager til for hurtig slitage af indvendige dele
- For kraftig fyring For meget luft gennem bundrist.
Brug af for meget tørt træ (møbelaffaldstræ).
- For meget sod ovenpå røgledepladen (se. afsnit Rensning).
- For meget aske i skuffen (se afsnit Aske).
Pakninger
Med tiden vil pakningerne i lågen blive slidte og bør, for at undgå løbsk forbrænding, udskiftes
efter behov. Brug Morsø pakningssæt
Bemærk: Normale sliddele er ikke omfattet af Morsøs udvidede garantiordning.
Vedligeholdelsessortiment (Reservedele, Glasrens, Maling, Pakningssæt m.m.) findes hos De-
res Morsø forhandler.
3.3 Rensning af ovn
Specielt over røgledepladerne vil der, som følge af trækket i skorstenen og efter en fejning,
komme et aske- og sodlag. Asken vil have en isolerende virkning, hvilket kan fremskynde
gennembrænding af røgledepladerne, da de ikke kan komme af med varmen. Under normal
rensning kan den støbte renseklap i røgledepladen fjernes og give adgang for rensning over
røgledepladerne. I dag skal skorstensfejeren, udover fejning af skorsten og rensning af røgrør,
sørge for tømning af sod i ovnen.
Antallet af årlige fejninger/rensning af ovn vurderes af skorstensfejeren efter samråd med
Dem.
Aske
Som tidligere beskrevet bør der være ca. 1 cm isolerende askelag i bunden af brandkammeret,
for at opnå en høj forbrændingstemperatur. Når askelaget er for tykt, trækkes rystestangen
ud, og asken kan falde ned i skuffen.
Tøm skuffen før den er helt fyldt, så asken ikke isolerer omkring risten, da det kan fremskynde
en gennembrænding.
Asken må i de fleste tilfælde bortskaffes med dagrenovationen. Da der kan ligge gløder gemt i
askeskuffen i flere døgn, kan det være nødvendigt at opbevare asken i en beholder af ubrænd-
bart materiale, inden asken hældes i affaldssækken.
Aske fra en brændeovn kan ikke gavne haven som gødning. Hvis der har været afbrændt far-
velagte brochurer, malet eller imprægneret træ og lignende i ovnen, må asken ikke hældes ud
på jorden, da den kan indeholde tungmetaller.

16
DK ENG
Alle måledata i henhold til prøvestandarder EN 13 240 samt NS 3058-3059.
Prøvninger er foretaget hos akkrediteret prøvningsinstitut.
4.0 Tekniske Data
Ovn model 3100-serie
CO emission (ved 13 % O2) (%) 0,04
OGC (tjære o.l.) emission (mg/m³) 51
Partikel emission, vægtet gennemsnit (g/kg) 3,1
Partikel emission, maks. i enkel prøvning (g/kg) 8,4
Virkningsgrad (%) 81
Nominel drifteffekt (kW) 5,2
Røgtræk, minimum (Pa.) 12
Forbrændingsluftforbrug (maks.indstilling) (m³/h) 14
Brændsel Træ
Vedligeholdelsesdele til 3112 & 3142
Beskrivelse Produktnr.
Rysterist 44310900
Røgledeplade øverst 34313400
Røgledeplade komplet 54313561
Renseklap ved røgledeplade 34313600
Glas 79310000
Sidesten 79311300
Bagsten 79311400

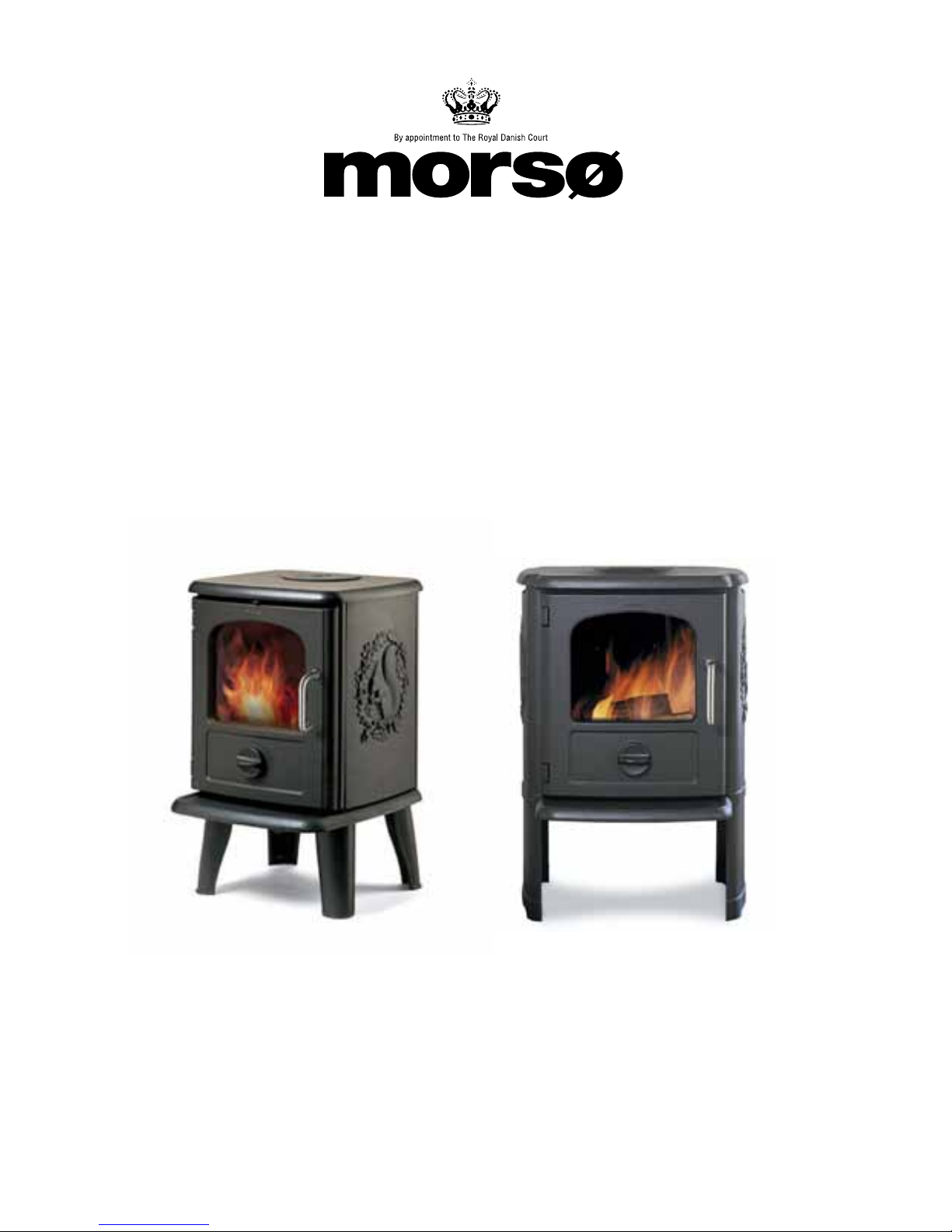

Instructions for Installation and Use
3112 & 3142
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: sto[email protected]om · Website: www.morsoe.com
N/EN 13240

18
DK ENG
CONTENTS
1.0 Installing your Morsø stove Page
1.1 Unpacking the stove 19
1.2 Installing the stove 19
1.3 Chimney Sweeping 19
1.4 Stove placement/clearance requirements 19
1.5 The chimney 21
1.6 Pipe connections 21
1.7 Connecting to a masonry chimney 22
1.8 Connecting to a steel chimney 22
1.9 Draft conditions 23
2.0 Firing the stove 24
2.1 Lighting instructions and fuelling intervals 25
3.0 Routine stove maintenance 28
3.1 External maintenance 28
3.2 Internal maintenance 28
3.3 Cleaning the stove 29
Additional accessories
Morsø also offers a comprehensive line of floor plates and accessory products that can facili-
tate the safe and efficient operation and maintenance of your Morsø stove.
Cast iron
Cast iron is a live material. There are no two ovens that are identical. This is partly due to the
tolerances of the casting process, partly because the ovens are a work of craftsmanship.
Minor unevennesses may also occur in the cast iron surface.
Enjoy your new Morsø stove!
Morsø, the largest stove manufacturer in Denmark, has
been making cast-iron stoves of the highest quality since
1853. By carefully following the instructions below, we
are certain that you will enjoy many years of comfortable
warmth from your new Morsø stove.

19
DK ENG
1.1 Unpacking the stove
3112: After removing the outer packaging, flatten it and lay onto the floor close to the stove;
this can then act as protective work surface during the assembly process.
Next, remove the legs and bolts from inside the stove. Gently lay the stove onto its back and
unscrew it from the wooden pallet. Using the bolts supplied, now screw the legs into position
on the underside of the base. The stove should now be lifted and moved into the upright posi-
tion, avoiding excess load on the back legs.
The stove is heavy and therefore it is strongly recommended that when lifting, it is undertaken
by two people. Morsø 3112 weighs 100 kg.
3142: After removing the outer packaging simply lift the stove off the wood pallet and carefully
move into position. The stove is heavy and therefore it is strongly recommended that when lift-
ing, it is undertaken by two people. Morsø 3142 weighs 120 kg
The stove is intended for intermittent use.
1.2 Installing the stove
The stove and chimney installations MUST comply to all current National and Local Build-
ing Regulations; your approved Morsø dealer or your local building control officer can advise
regarding this. Ultimately, it is you and your installer who is responsible that the installation
complies.
1.3 Chimney Sweeping
It may also be wise to consult your local chimney sweep before installing the stove. After your
stove has been installed, it is advisable to have the chimney checked and swept at least once a
year. In any case, if your chimney has not been used for some time, it should be inspected for
cracking, bird nests, etc. before it is put back into use.
1.4 Stove placement/clearance requirements
Minimum Clearance requirements apply if the stove is placed near to combustible materials.
Permitted clearances to combustible materials are also indicated on the data plate on the rear
of the stove.
In situations where the stove is to be fitted into a brick or non-combustible recess, we recom-
mend that the stove is installed with at least 10 cm clearance to the wall, this will allow heat to
circulate around the stove; also the maintenance of the outside stove is easier. When applied
to masonry, a layer of wallpaper is normally classified as a non-combustible surface.
SINTEF NBL recommend clearance to the wall:
3112 to the side of the stove 400 mm and 200 mm behind the stove.
3142 to the side of the stove 400 mm and 100 mm behind the stove.
1.0 Installing your Morsø stove

20
DK ENG
Stove type Behind the
stove (A)
To the sides
of the stove (B)
Above the Stove Clearances to
furniture furniture
Morsø 3112
radiation
200 mm 600 mm 600 mm 800 mm
Morsø 3142
convection with
uninsulated flue
Morsø 3142
convection with
insulated flue
200 mm
150 mm
400 mm
400 mm
600 mm 800 mm
600 mm 800 mm
Minimum clearances to combustible surfaces:
On the floor
National and Local Building Regulations must again be observed when considering the type,
thickness and area of the hearth to be used in the installation. The hearth temperature under
safety test was less than 65°C.
One should of course always make certain that the underlying floor surface can bear the
weight of the stove.
Clearances to Furniture
The clearance requirement from the stove to any furniture should be no less than 800 mm. It is
always necessary to assess whether or not any furniture or other objects situated close-by can
be affected by heat, i.e. dried out.
The distance to any combustible material in front of the stove is minimum 800 mm.
The surface of a wood burning stove gets extremely hot when used and therefore special at-
tention to safety is paramount, especially where children or the infirm are present.
The stove is equipped with a removable stainless steel handle; for safety reasons it should be
removed during use, especially where children are nearby.
3112 corner installation 3142 corner installation
B
B
45°
Min. afstand til brandbar hjørnevæg for Morsø 3112
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Afstand til hjørnevæg
Distance to Corner wall
Morsø 3112
RSV
06.10.2009
A4
Dimension Skecth
Date of print: 01-12-2009
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
3100-118 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Side 3 of 6
B
A
Min. afstand til brandbar hjørnevæg for Morsø 3112
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Afstand til hjørnevæg
Distance to Corner wall
Morsø 3112
RSV
06.10.2009
A4
Dimension Skecth
Date of print: 30-11-2009
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
3100-118 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Side 2 of 6
A
A
45°
Min. afstand til brandbar hjørnevæg for Morsø 3142
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:10
Afstand til hjørnevæg
Distance to Corner wall
Morsø 3142
RSV
06.10.2009
A4
Dimension Skecth
Date of print: 01-12-2009
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
3100-119 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Side 3 of 6
