DEUTSCH
9
Schnittlängen
· Schnittlänge Typ 1411: Die normale Schnittlänge des
Gerätes beträgt ohne Kammaufsatz ca. 0,3 mm.
· Schnittlänge Typ 1400: Die normale Schnittlänge des
Gerätes beträgt ohne Kammaufsatz ca. 0,7 mm.

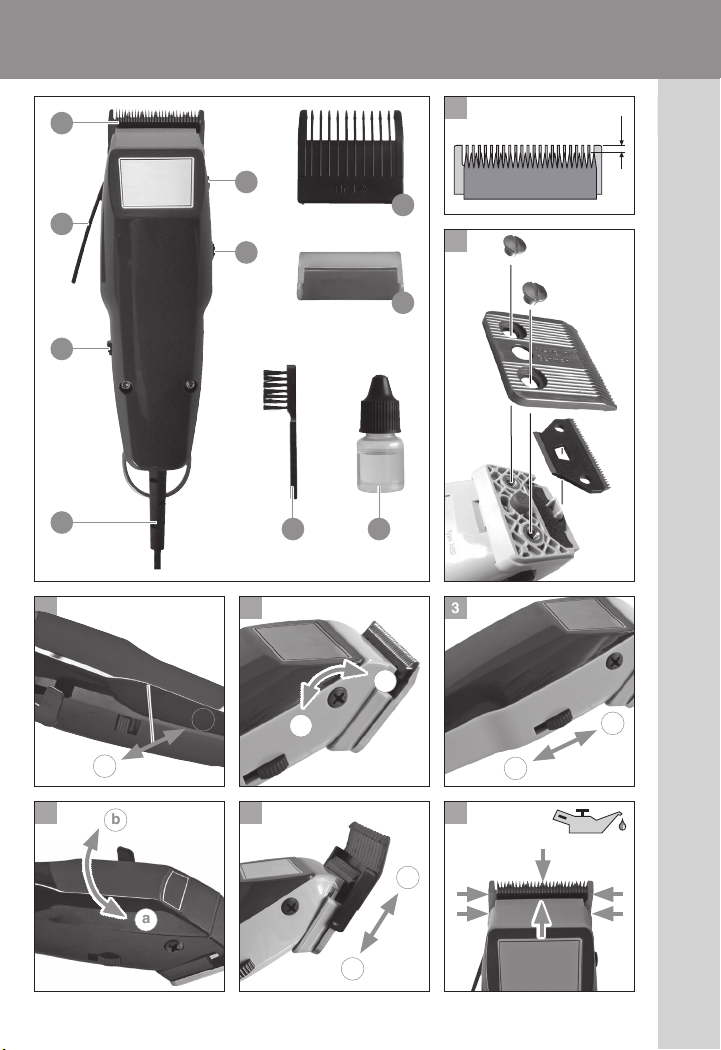

Schnittlängenverstellung (Typ 1400)
· Die Schnittlänge kann - auch während des Betriebs -
von 0,7 – 3 mm eingestellt werden.
· Feststeller nach unten schieben (Abb. 3
ⓑ
).
· Durch Betätigen des seitlichen Verstellhebels
(Abb. 4
ⓐ
) kann die Schnittlänge in mehreren Rast-
stellungen (Multi-Click) eingestellt werden.
· Durch Schieben des Feststellers nach oben
(Abb. 3
ⓐ
) wird die Einstellung entriegelt und wieder
die normale Schnittlänge von ca. 0,7 mm eingestellt.
Kammaufsatz aufsetzen / abnehmen
· Kammaufsatz in Pfeilrichtung bis zum Anschlag auf
den Schneidsatz schieben (Abb. 5
ⓐ
).
· Der Kammaufsatz lässt sich durch Schieben in Pfeil-
richtung entfernen (Abb. 5
ⓑ
).
Schneiden mit Kammaufsätzen (Typ 1400)
Je nach Modell sind verschiedene Kammaufsätze im
Lieferumfang enthalten. Als weiteres Zubehör sind die
Kammaufsätze #1 (4,5 mm), #2 (6 mm), #3 (9 mm), #4
(14 mm), #5 (19 mm) und ein verstellbarer Kammauf-
satz (4 – 18 mm) optional erhältlich.
· Um die angegebenen Schnittlängen zu erreichen,
sollte der Verstellhebel nicht arretiert (Abb. 4
ⓑ
) sein,
dazu Feststeller nach oben schieben (Abb. 3
ⓐ
).
Reinigung und Pflege
· Das Gerät nicht in Wasser tauchen!
· Nach jedem Gebrauch mit einer Reinigungsbürste
die Haarreste vom Schneidsatz entfernen.
· Das Gerät nur mit einem weichen, eventuell leicht
feuchten Tuch abwischen.
· Keine Lösungs- und Scheuermittel verwenden!
· Für eine gute und lang anhaltende Schneidleis-
tung ist es wichtig den Schneidsatz häufig zu ölen
(Abb. 6).
· Wenn nach längerer Gebrauchsdauer trotz regelmä-
ßigem Reinigen und Ölen die Schneidleistung nach-
lässt, sollte der Schneidsatz ausgewechselt werden.
· Nach Gebrauch Messerschutz aufsetzen.
· Gerät nur mit aufgesetztem Messerschutz
aufbewahren.
Austausch von Scherkamm und Schermesser
· Mit dem Ein-/Ausschalter das Gerät ausschalten
(Abb. 1
ⓑ
).
· Netzstecker ziehen.

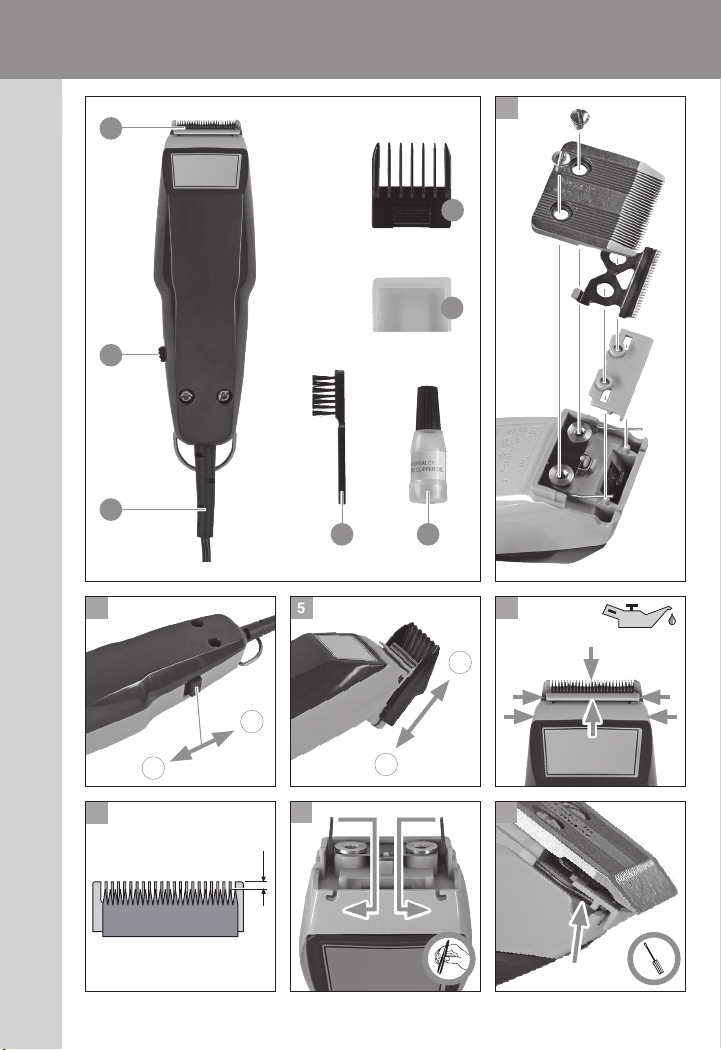

· Beide Schrauben am Schneidsatz lösen, Scherkamm
und Schermesser abnehmen (Abb. 8).
· Montage Typ 1400:
· Achtung! Der Verstellhebel (B) darf nicht arre-
tiert sein. Durch Schieben des Feststellers (E)
nach oben (Abb. 3
ⓐ
) wird dieser entriegelt.
· Schermesser auf den Antriebszapfen setzen.
· Vor der Montage sollte der Scherkamm und
das Schermesser auf den Laufflächen geölt
werden (Abb.
6).
· Scherkamm auflegen und beide Schrauben
wieder einsetzen.
· Bei der Montage sind Scherkamm und Scher-
messer folgendermaßen auszurichten (Abb. 7):
Das Schermesser muss parallel zum Scher-
kamm mit einem Abstand von 0,5 – 1,0 mm
ausgerichtet werden, bevor die Schrauben
angezogen werden.
· Dieser Abstand ist auch zu beachten, wenn zur
gründlichen Reinigung der Scherkamm abge-
nommen und wieder festgeschraubt wird, da es
sonst zu Verletzungen kommen kann.
· Beide Schrauben festziehen (Abb. 8).
· Montage Typ 1411:
· Das Schermesser auf den Mitnehmer aufsetzen
(Abb. 8).
· Vor der Montage sollte der Scherkamm und
das Schermesser auf den Laufflächen geölt
werden (Abb.
6).
· Die Federenden zur leichteren Montage
fixieren, dazu die Federenden mit Hilfe einer
Pinzette nach unten drücken und in den Aus-
sparungen im Gehäuse fixieren (Abb. 9).
· Schermesser mit Mitnehmer auf Gehäuse
aufsetzen.
· Scherkamm auflegen und beide Schrauben
wieder einsetzen.
· Bei der Montage sind Scherkamm und Scher-
messer folgendermaßen auszurichten (Abb. 7):
Das Schermesser muss parallel zum Scher-
kamm mit einem Abstand von 0,1 – 0,5 mm
ausgerichtet werden, bevor die Schrauben
angezogen werden.
· Dieser Abstand ist auch zu beachten, wenn zur
gründlichen Reinigung der Scherkamm abge-
nommen und wieder festgeschraubt wird, da es
sonst zu Verletzungen kommen kann.
· Beide Schrauben festziehen (Abb. 8).
· Die Fixierung der Feder lösen. Mit einem
Schraubendreher beide Federenden nach
innen drücken (Abb. 10).
