Chapter 1
RF Energy Exposure and Product
Safety Guide
This document contains important safety and operating instructions. Read these instructions carefully
and save them for future reference.
CAUTION:
Before using this accessory, read this guide which contains important operating instructions for
safe usage and RF energy awareness and control for compliance with applicable standards and
regulations.
The Remote Speaker Microphone (RSM), when attached to the radio, is restricted to
occupational use only to satisfy FCC/ICNIRP RF energy exposure requirements. Before using
this product, read the RF energy awareness information and operating instructions in the
Product Safety and RF Exposure booklet enclosed with your radio to ensure compliance with
RF energy exposure limits.
Acoustic Safety
Exposure to loud noises from any source for extended periods of time may temporarily or permanently
affect your hearing. The louder the volume of the radio, the less time is required before your hearing
can be affected.
Hearing damage from loud noise is sometimes undetectable at first and can have a cumulative effect.
Follow the following guidelines to protect your hearing:
• Use the lowest volume necessary to do your job.
• Turn up the volume only if you are in noisy surroundings.
• Turn down the volume before attaching headset or earpiece.
• Limit the amount of time you use headsets or earpieces at high volume.
• When using the radio without a headset or earpiece, do not place the speaker of the radio directly
against your ear.
• If you experience hearing discomfort, ringing in your ears, or muffled speech, you should stop
listening to your radio through your headset or earpiece, and have your hearing checked by your
doctor. To change the volume level, refer to Radio Product Safety Leaflet or CPS for Surveillance
extra loud (xL) Kit Configurations.
MN007524A01-AA
Chapter 1: RF Energy Exposure and Product Safety Guide
6

Chapter 2
About PMMN4131 RM730 IMPRES
Windporting RSM, Small (IP68)
2.1
RSM Feature

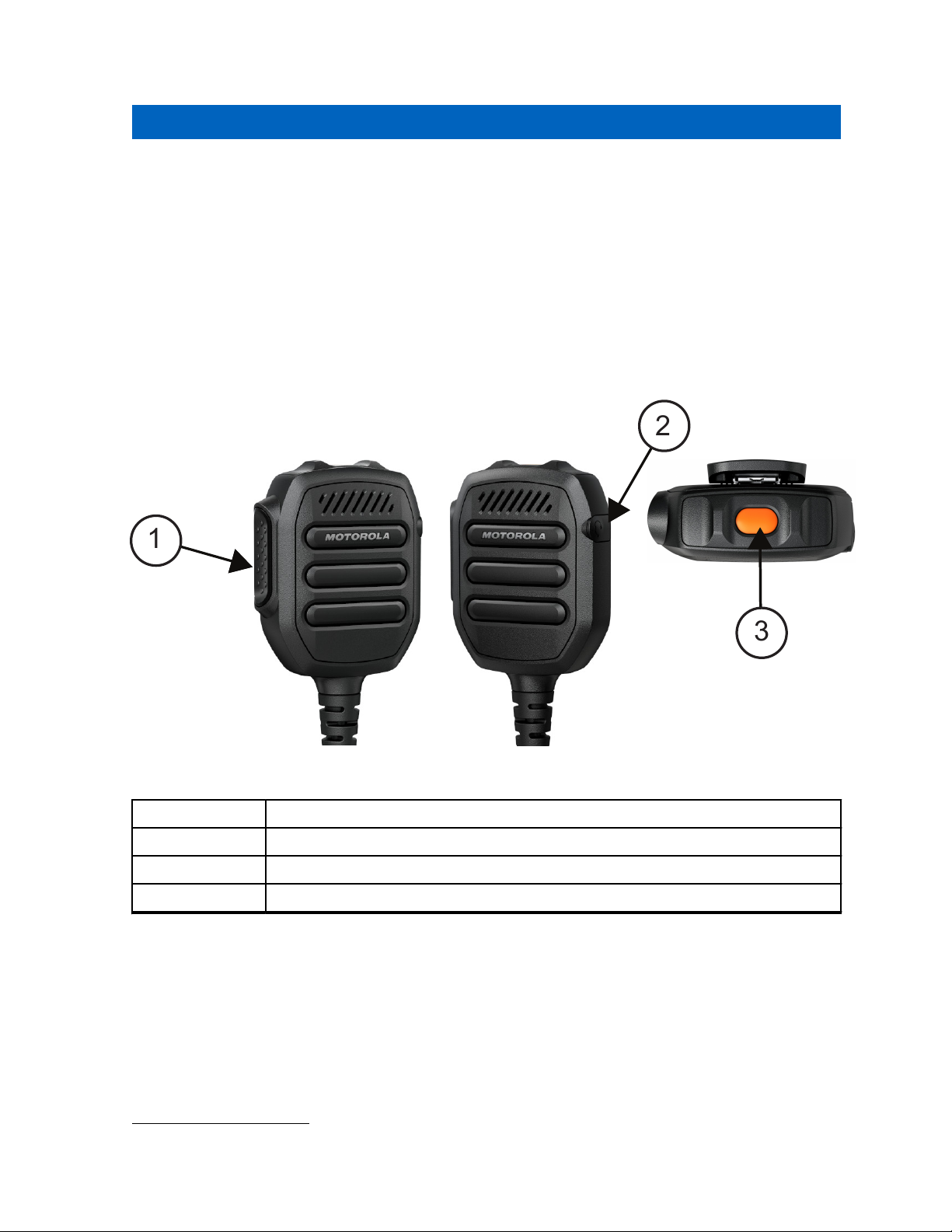

Figure 1: RSM Features
1
3
2
Table 1: RSM Feature Callouts
No Descriptions
1 Push-to-Talk Button
2 Receive-only 3.5 mm Audio Jack (Non-threaded) covered by Dust Cover
3 Accessory Orange/Emergency Button.1
1Check with your dealer for available programmable functions
MN007524A01-AA
About PMMN4131 RM730 IMPRES Windporting RSM, Small (IP68)
7

2.2
Recommended Practices for RM730
• Cover the audio jack with dust cover when it is not plugged with earpiece. Do not fill water into the
audio jack.
• If water enters the audio jack, remove water by shaking the RSM.
Transmitting and Receiving

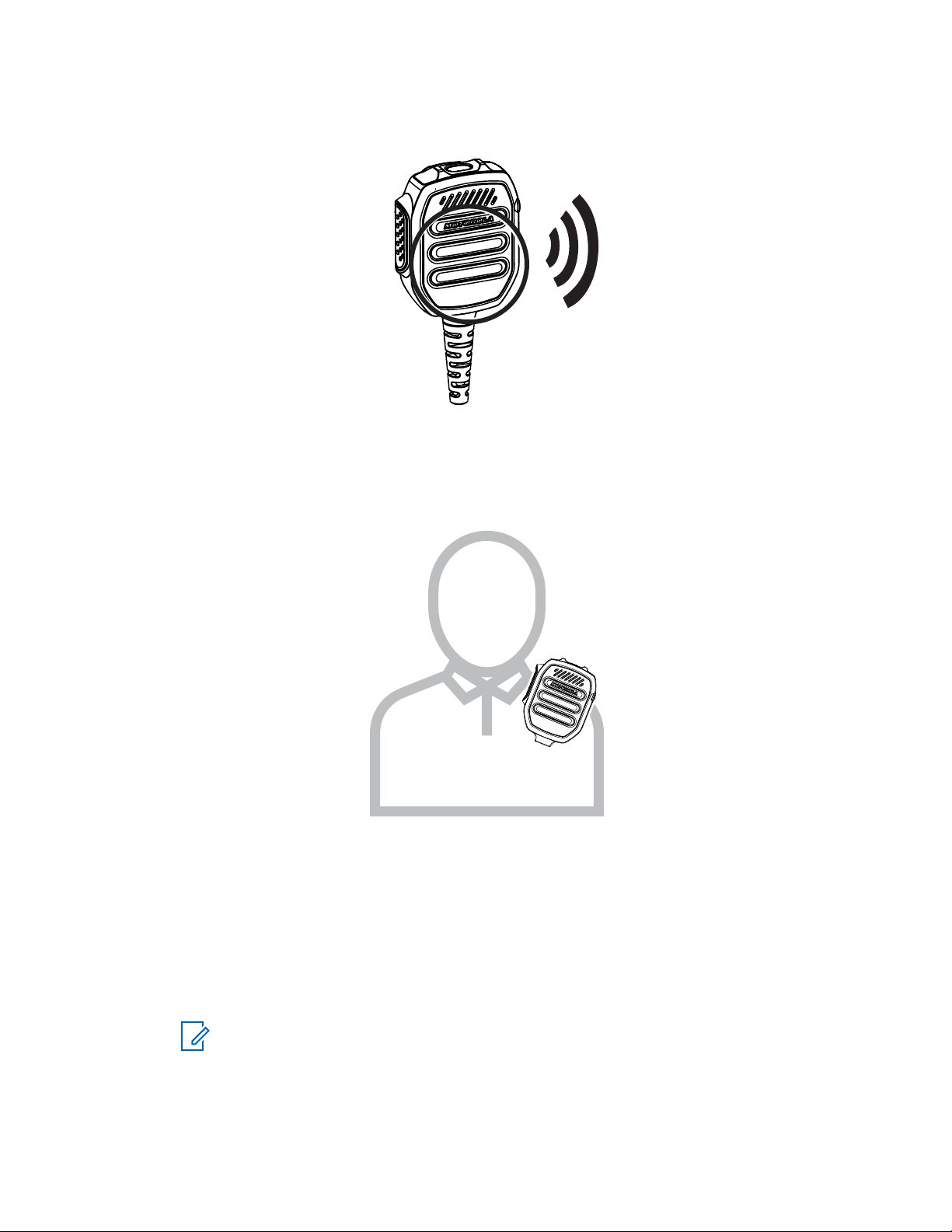

Figure 2: Transmitting
MN007524A01-AA
Chapter 2: About PMMN4131 RM730 IMPRES Windporting RSM, Small (IP68)
8

Figure 3: Receiving
Recommended Wearing Position
Figure 4: RM730 Wearing Position
2.3
Attaching the RSM to the Radio
Procedure:
1Attach the RSM connector to the side connector of the radio.
2Secure the connection screw in a clockwise direction until tightened.
NOTICE: To ensure proper operation, turn off the radio before connecting the RSM to
the radio. Connecting the RSM to the radio disables the speaker of the radio, but does
not disable the microphone and PTT of the radio.
MN007524A01-AA
Chapter 2: About PMMN4131 RM730 IMPRES Windporting RSM, Small (IP68)
9

2.4
Detaching the RSM from the Radio
Procedure:
1Unscrew and detach the RSM connector from the radio side connector.
2Keep the dust cover inserted in the audio jack of the RSM when a secondary accessory is not
being used.
2.5
Cable Management
Figure 5: Cable Management
NOTICE: To ensure optimum range and user experience, it is recommended to avoid crossing
accessory cable with the radio antenna.
2.6
Optional Accessories
No Descriptions
PMLN8120 Rx only xL Clear Tube Earpiece, 3.5 mm Jack
MN007524A01-AA
Chapter 2: About PMMN4131 RM730 IMPRES Windporting RSM, Small (IP68)
10

2.7
Replacement Parts
1
2
3
Table 2: Replacement Parts Callouts
No Descriptions
1 Low Profile Swivel Clip (PMLN8121)
2 Dust Cover 10 pieces/pack (PMLN8523)
3 Coil Cord (PMKN4232)
2.8
Service and Warranty
Motorola Solutions offers warranty for your RSM. Refer to your Motorola Solutions dealer or point-of-
purchase for detailed information.
NOTICE: Warranty is void after customer replacement of any parts other than replacements
parts listed.
MN007524A01-AA
Chapter 2: About PMMN4131 RM730 IMPRES Windporting RSM, Small (IP68)
11

2.9
Replacing Coil Cord
Procedure:
1Remove the screws to disassemble the RSM.
2Remove the cable.
3Reassemble the RSM.
MN007524A01-AA
Chapter 2: About PMMN4131 RM730 IMPRES Windporting RSM, Small (IP68)
12

2.10

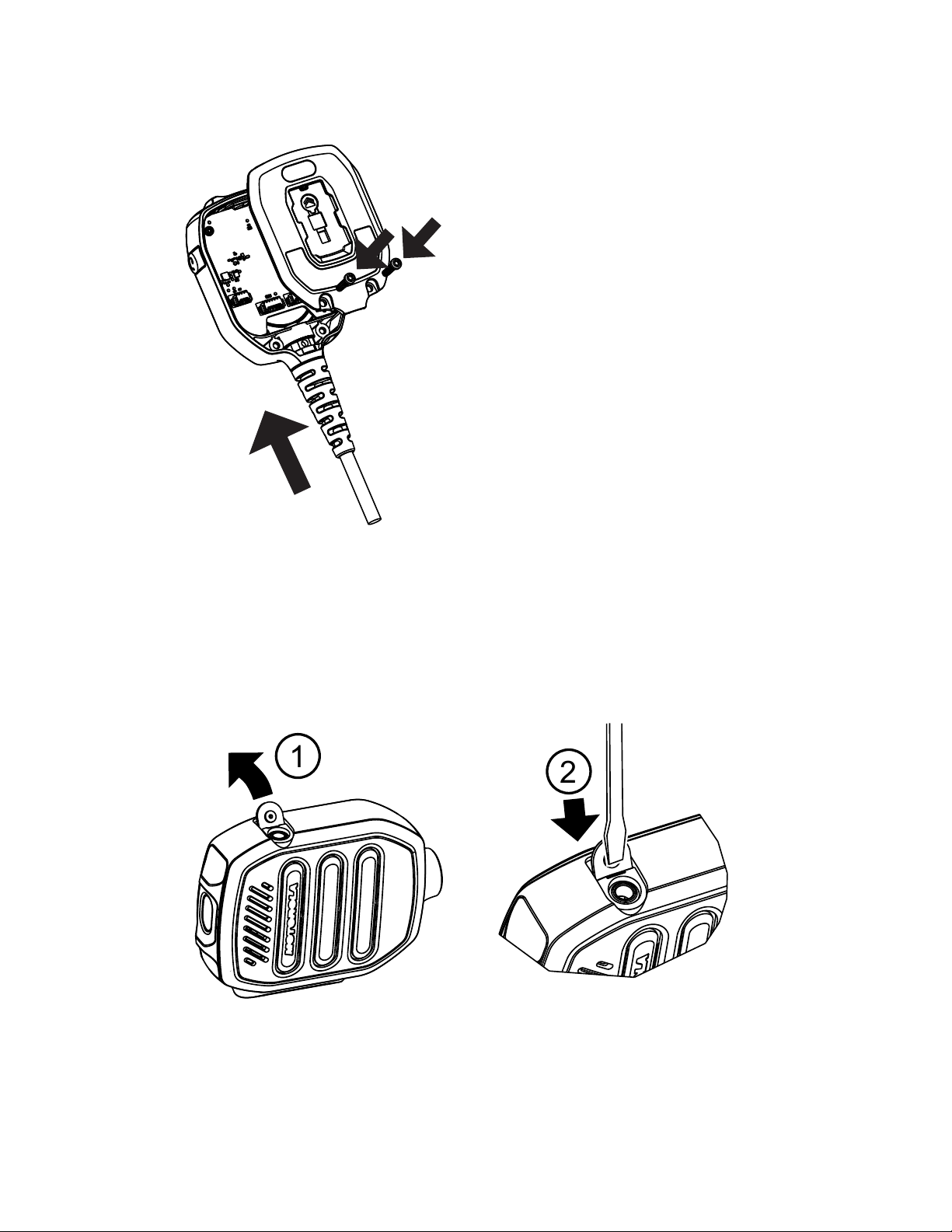

Removing Dust Cover
Procedure:
1Lift up dust cover until it is fully open.
2Insert small flat tip tool into recess and pry out the dust cover.
12
2.11

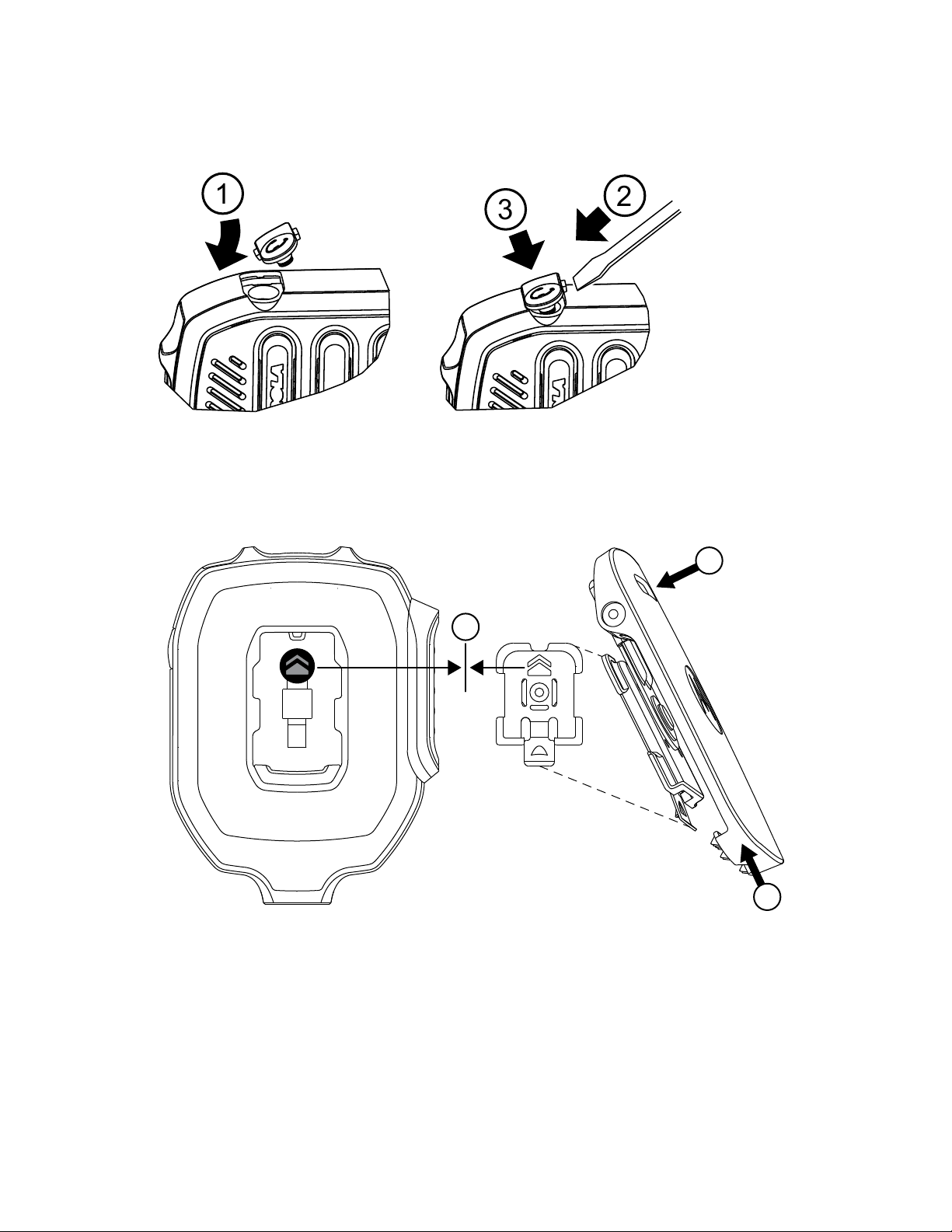

Inserting Dust Cover
Procedure:
1Slide the side tab of Dust Cover into the recess slot.
MN007524A01-AA
Chapter 2: About PMMN4131 RM730 IMPRES Windporting RSM, Small (IP68)
13

2Push the opposite side with small tool.
3Simultaneously push the Dust Cover into the RSM.
12
3
2.12
Attaching Swivel Clip
Procedure:
1
2
3
1Match and align the arrowhead icons and side wings.
2Push down the top of the clip.
3Simultaneously, push slide clip upward.
MN007524A01-AA
Chapter 2: About PMMN4131 RM730 IMPRES Windporting RSM, Small (IP68)
14

2.13
Detaching Swivel Clip
Procedure:
2
1
3
1Push top of the clip to raise the clip to the highest position.
2Lift up the bottom release latch.
3Slide the clip to remove the clip.
MN007524A01-AA
Chapter 2: About PMMN4131 RM730 IMPRES Windporting RSM, Small (IP68)
15

Guide d'utilisation du
microphone/haut-parleur
à atténuation du vent
IMPRES RM730
PMMN4131, petit (IP68)
*MN007524A01*
MN007524A01-AA
NOVEMBRE 2020
© 2020 Motorola Solutions, Inc. All rights reserved

Droits d’auteur
Les produits Motorola Solutions décrits dans ce document peuvent inclure des programmes
informatiques protégés par des droits d’auteur de Motorola Solutions. Les lois des États-Unis et
d’autres pays réservent à Motorola Solutions certains droits exclusifs pour les programmes
informatiques protégés par droits d’auteur. Par conséquent, tout programme informatique protégé par
droits d’auteur de Motorola Solutions compris dans les produits Motorola Solutions décrits dans le
présent document ne peut être copié ni reproduit de quelque manière que ce soit sans l’autorisation
écrite expresse de Motorola Solutions.
© 2020 Motorola Solutions, Inc. Tous droits réservés
Aucune partie du présent document ne peut être reproduite, transmise, stockée dans un système de
recherche documentaire ou traduite dans une autre langue ou dans un langage informatique, sous
quelque forme ou par quelque moyen que ce soit, sans l’autorisation écrite préalable de Motorola
Solutions, Inc.
De plus, l’achat de produits Motorola Solutions ne peut être considéré comme une transaction
octroyant directement, par inférence, estoppel ou autrement une licence en vertu des droits d’auteur,
des droits de brevets ou d’une demande de brevet de Motorola Solutions, à l’exception d’une licence
d’utilisation normale et non exclusive, libre de toute redevance, prévue par la loi lors de la vente d’un
produit.
Avis de non-responsabilité
Veuillez noter que certaines fonctionnalités, installations et capacités décrites dans ce document
pourraient ne pas s’appliquer ou être accordées sous licence pour l’utilisation sur un système
particulier, ou pourraient dépendre des caractéristiques d’une unité mobile d’abonné ou d’une
configuration de certains paramètres. Veuillez consulter votre personne-ressource chez Motorola
Solutions pour en savoir plus.
Marques de commerce
MOTOROLA, MOTO, MOTOROLA SOLUTIONS et le logo au M stylisé sont des marques de
commerce ou des marques déposées de Motorola Trademark Holdings LLC et sont utilisées sous
licence. Toutes les autres marques de commerce sont la propriété de leurs détenteurs respectifs.
Contenu à code source libre
Ce produit contient des logiciels libres utilisés sous licence. Reportez-vous au support d’installation du
produit pour obtenir tous les avis juridiques relatifs aux logiciels libres et aux contenus d’attribution.
Directive sur la mise au rebut des équipements électriques et électroniques de
l’Union européenne (UE) (DEEE)
La directive DEEE de l’Union européenne exige que les produits (ou leur emballage, dans
certains cas) vendus dans les pays de l’UE portent l’étiquette de la poubelle barrée.
Comme le définit la directive DEEE, cette étiquette de poubelle barrée signifie que les clients et les
utilisateurs finaux dans les pays de l'UE ne doivent pas jeter les équipements électriques et
électroniques ou leurs accessoires dans les ordures domestiques.
Les clients ou les utilisateurs finaux dans les pays de l'UE doivent communiquer avec le représentant
ou le centre de service de leur fournisseur d'équipement pour obtenir des renseignements sur le
système de collecte des déchets de leur pays.
MN007524A01-AA
Droits d’auteur
2

Communiquer avec nous
Le centre de soutien et de solutions (SSC) est le point de contact principal pour le soutien technique
compris dans l’entente de service de votre organisation avec Motorola Solutions.
Les clients disposant d’ententes de service doivent s’assurer d’appeler le SSC dans toutes les
situations énumérées dans la section Responsabilités du client de leur entente de service,
notamment :
• Avant le rechargement du logiciel
• Pour confirmer les résultats du dépannage et de l’analyse avant de prendre les mesures
Votre entreprise a reçu les numéros de téléphone du soutien et d’autres coordonnées appropriées
pour votre région géographique et votre entente de service. Utilisez ces informations pour obtenir la
meilleure réponse possible. Cependant, si nécessaire, vous pouvez également trouver les
coordonnées du soutien général sur le site Web de Motorola Solutions, en suivant ces étapes :
1Entrez motorolasolutions.com dans votre navigateur.
2Vous devez vous assurer que le pays ou la région de votre organisation se trouve sur la page.
Cliquer ou appuyer sur le nom de la région permet de la changer.
3Sélectionnez « Assistance » à la page motorolasolutions.com.
Commentaires
Envoyez vos questions et commentaires sur la documentation à l’adresse
[email protected].
Pour signaler une erreur dans la documentation, veuillez fournir les renseignements suivants :
• Le titre et le numéro de pièce du document
• Le numéro de page ou le titre de la section contenant l’erreur
• Une description de l’erreur
Motorola offre plusieurs cours conçus pour vous aider à apprendre à utiliser le système. Pour en savoir
davantage et consulter la liste des cours actuellement offerts et les parcours technologiques, accédez
à https://learning.motorolasolutions.com.
MN007524A01-AA
Communiquer avec nous
3

Conventions des icônes
La documentation est conçue pour donner au lecteur plus d’indices visuels. Les icônes suivantes sont
utilisées dans toute la documentation.
DANGER :
Le mot-indicateur DANGER avec l’icône de sécurité associée comprend de l’information qui, si
elle est ignorée, peut entraîner la mort ou des blessures graves.
AVERTISSEMENT :
Le mot-indicateur AVERTISSEMENT avec l’icône de sécurité associée comprend de
l’information qui, si elle est ignorée, peut entraîner la mort ou des blessures graves ou de
graves dommages au produit.
MISE EN GARDE :
Le mot-indicateur MISE EN GARDE avec l’icône de sécurité associée comprend de
l’information qui, si elle est ignorée, peut entraîner des blessures mineures ou modérées ou de
graves dommages au produit.
MISE EN GARDE :
Le mot-indicateur MISE EN GARDE peut être utilisé sans l’icône de sécurité pour signaler de
possibles blessures ou dommages qui ne sont pas liés au produit.
IMPORTANT :
Les énoncés avec le mot-indicateur IMPORTANT contiennent de l’information cruciale sur le
sujet abordé, mais qui ne sont pas des MISES EN GARDE ni des AVERTISSEMENTS. Aucun
niveau d’avertissement n’est associé aux énoncés « IMPORTANT ».
AVIS :
Un AVIS contient des informations plus importantes que le texte avoisinant, comme des
exceptions ou des conditions préalables. Les avis peuvent également renvoyer le lecteur
ailleurs pour des renseignements supplémentaires, lui rappeler comment effectuer une action
(lorsqu’elle ne fait pas partie de la présente procédure, par exemple) ou lui dire où se trouve
quelque chose à l’écran. Aucun niveau d’avertissement n’est associé à un avis.
MN007524A01-AA
Conventions des icônes
4

Conventions de style
Les conventions de style suivantes sont utilisées :
Convention Description
Gras Ce type de police est utilisé pour les noms de fenêtres, de touches et
d’étiquettes, lorsque ces noms apparaissent à l’écran (par exemple :
fenêtre Navigateur d’alarmes). Lorsqu’il est clair que nous faisons
référence, par exemple, à une touche, le nom est utilisé seul
(exemple : Cliquez sur OK).
Police à
espacement
constant en gras
Ce type de police est utilisé pour les mots qui doivent être tapés
exactement comme ils sont illustrés dans le texte (exemple : Dans le
champ Adresse, tapez http://ucs01.ucs:9080/).
Police à
espacement
constant
Ce type de police est utilisé pour les messages, les messages-guides
et autres textes affichés à l’écran de l’ordinateur (exemple : Une
nouvelle destination de rejet a été ajoutée).
<Police à
espacement
constant en gras
italique>
Ce type de police est utilisé avec des crochets en chevron pour
identifier un paramètre fictif pour un membre spécifique du groupe que
les mots représentent (par exemple : <numéro de routeur>).
AVIS :
Dans les séquences à taper, les crochets en chevron sont
omis afin d’éviter toute confusion quant à l’inclusion des
crochets dans le texte à taper.
MAJUSCULES Ce type de caractères est utilisé pour les touches de clavier
(exemple : Appuyez sur Y, puis sur ENTRÉE).
Italique Ce type de police est utilisé pour les citations. Une citation est
habituellement le nom d’un document ou une phrase provenant d’un
autre document (par exemple : Présentation du système Dimetra IP).
→ Un signe → (flèche pointant vers la droite) sert à indiquer la structure
de menu ou d’onglet dans les instructions pour sélectionner un
élément de menu (par exemple : Fichier→Enregistrer) ou un sous-
onglet particulier.
MN007524A01-AA
Conventions de style
5
