MRA KBA 90512 User manual

1
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE MONTAJE
GUIDA AL MONTAGGIO
BMW S1000XR 2015-
© by MRA-Klement GmbH – 09/2015 4025066154463
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

2
DMONTAGEANLEITUNG
BMW S1000XR 2015-
Wir danken Ihnen für den Kauf einer MRA-Windschutzscheibe.
Bitte lesen Sie diese Montageanleitung vor der Montage gründlich durch und überprüfen Sie die
Stückliste. Wir empfehlen eine Montage durch den Fachhandel.
Anzahl
Artikel
Artikelnr.
Benötigte Werkzeuge
1 MRA-Scheibe --- Torx-Schlüssel TX 25
Inbusschlüssel 3mm
1 Paar Haltebleche 11089
4 Linsenschrauben M5 x 16mm 10554
4 Linsenschrauben M5 x 20mm 10673
4 Kunststoffscheiben 12 x 5mm 10635
4 Gummimuttern M5 10629
4 Distanzhülsen 3mm 10872
4 O-Ringe schwarz 4,5 x 1,5mm 10992
1 Kantenschutz mit Klemmhülsen ---
Montage der Scheibe am Motorrad:
1. Stellen Sie das Motorrad auf eine ebene Fläche.
2. Demontieren Sie die Originalscheibe.
3. Montieren Sie die Haltebleche mit den mitgelieferten M5 x 16mm Inbusschrauben am
Motorrad.
Die Seitenflügel der Haltebleche sind unterschiedlich lang. Bitte achten Sie darauf,
dass die langen Seitenflügel unten und die kurzen oben sind (P 1).
4. Stecken Sie die mitgelieferten Gummimuttern in die Bohrungen der Haltebleche.
5. Stecken Sie die Linsenschraube M5x20mm mit den Kunststoffunterlegscheiben in die
Bohrungen der MRA-Scheibe. Stecken Sie die Distanzhülsen von innen auf die
Schrauben. Unser Tipp: Stecken Sie die mitgelieferten O-Ringe nach den Hülsen auf
die Schrauben; dies dient als Montagehilfe (P 2)
6. Bringen Sie die MRA-Scheibe auf dem Halter in Position und ziehen Sie die Schrauben
an.
7. Ziehen Sie den mitgelieferten Kantenschutz, wie im Bild 3 gezeigt, auf die Scheibe auf.
Schieben Sie die Klemmhülsen über die Enden des Kantenschutzprofils und drücken
diese mit einer Kombizange leicht zusammen, so dass das Kantenschutzprofil
geklemmt wird.
Nach Montage und danach in regelmäßigen Abständen alle Schrauben auf festen Sitz prüfen und ggf.
nachziehen. Die Scheibe mit Schwamm, Wasser und neutraler Seife reinigen. Lösungsmittel, Alkohol und
Benzin beschädigen die Scheibe.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

3
GB
MOUNT IN G I N STRUC T IONS
BMW S1000XR 2015-
Thank you for buying a MRA Windshield.
Read this manual carefully and check the parts list for completeness before you begin. We recommend
that you have your screen fitted by an authorised workshop.
Number
Article
Article No..
Required tools
1 MRA screen --- Torx TX 25 screwdriver
3 mm Allen key
1 Pair of holding plates 11089
4 Round head screws, M5 x 16 mm 10554
4 Round head screws, M5 x 20 mm 10673
4 Plastic washers, 12 x 5 mm 10635
4 Rubber nuts, M5 10629
4 Spacers, 3 mm 10872
4 O-rings, black, 4.5 x 1.5 mm 10992
1 Edge protector strip with end sleeves ---
How to mount the screen on your motorbike:
1. Stand your motorbike up on a level surface.
2. Dismantle the original screen.
3. Mount the brackets to your motorbike using the M5 x 16 mm Allen screws supplied.
The lugs on the brackets are different in length; mount each bracket with the
longer lug in the downward position and the shorter lug in the upward position (P1).
4. Place the rubber nuts supplied into the drilled holes on the brackets.
5. Place the M5 x 20 mm round head screws with the plastic washers into the holes in
your MRA screen. Place the spacers onto the screws from the inside. Tip: Place the
spacers first, then the O-rings supplied onto the screws; this will help you mount the
screen (P2).
6. Position our MRA screen on the brackets and tighten the screws.
7. Install the edge protector strip onto the screen as shown in P3. Place the end sleeves
over the end of the edge protector strip and gently squeeze the sleeves with a pair of
pliers to secure the edge protector strip.
After installation, check that all of the screws are tight; tighten them up if necessary. Repeat this at
regular intervals. Clean the screen with water, neutral soap and a sponge. Do not use solvents, alcohol or
spirits to clean the screen as they will damage it.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

4
F
INSTR UC T IONS DE MON TAGE
BMW S1000XR 2015-
Merci d’avoir acheté un pare-brise MRA.
Veuillez lire attentivement ces instructions de montage et vérifier la liste des pièces. Nous vous
recommandons de confier le montage à un revendeur spécialisé.
Nombre
Article
Modèle.
Outils nécessaires
1 Vitre MRA --- Clé Torx TX 25
Clé Allen 3 mm
1 Paire de tôles de support 11089
4 Vis à tête bombée M5 x 16 mm 10554
4 Vis à tête bombée M5 x 20 mm 10673
4 Rondelles plastique 12 x 5 mm 10635
4 Écrous en caoutchouc M5 10629
4 Tubes d’écartement 3 mm 10872
4 Joints toriques noirs 4,5 x 1,5 mm 10992
1 Cache-écrou avec douilles de serrage ---
Montage du pare-brise sur la motocyclette :
1. Posez la moto sur une surface plane.
2. Démontez la vitre d‘origine.
3. Montez la tôle de fixation sur la moto à l’aide des vis Allen M5 x 16 mm fournies.
Les ailes latérales de la tôle de fixation n’ont pas la même longueur. Veillez à ce que
les ailes longues se situent en bas et les ailes courtes en haut (P 1).
4. Insérez les écrous en caoutchouc fournis dans les trous de la tôle de fixation.
5. Dans les trous de la vitre MRA, insérez les vis à tête bombée M5x20 mm
accompagnées des rondelles en plastique. Installez les tubes d’écartement sur les vis
depuis l’intérieur. Notre conseil : installez les joints toriques fournis sur les vis après
les tubes ; ils vous aideront pour le montage (P 2).
6. Positionnez la vitre MRA sur la fixation et serrez les vis.
7. Tirez la protection des arêtes fournie sur la vitre, comme le montre l’image 3.
Déplacez les douilles de serrage via les extrémités du profilé de protection des arêtes
et compressez-les légèrement à l’aide d’une pince universelle, afin de serrer le profilé
de protection des arêtes.
Après le montage et ensuite, à des intervalles réguliers, vérifiez si toutes les vis sont bien serrées. Si nécessaire, les
resserrer. Nettoyez le pare-brise à l’aide d’une éponge, de l’eau et du savon neutre. Ne jamais utiliser du solvant,
de l’alcool ou l’essence, car ces produits risqueraient d’endommager le pare-brise.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

5
IT
G U I D A A L M O N T A G G I O
BMW S1000XR 2015-
Grazie per aver acquistato un cupolino MRA.
Si prega di leggere attentamente la guida prima del montaggio e di verificare la distinta pezzi.
Consigliamo di rivolgersi a un rivenditore autorizzato per il montaggio.
Numero
Articolo
Modello
strumenti
richiesti
1 Cupolino MRA --- Chiave a bussola Torx TX 25
Brugola da 3mm
1 Coppia di lamiere di supporto 11089
4 Viti a testa bombata M5 x 16 mm 10554
4 Viti a testa bombata M5 x 20 mm 10673
4 Rondelle in plastica 12 x 5 mm 10635
4 Dadi in gomma M5 10629
4 Boccole distanziali da 3 mm 10872
4 O-ring, colore nero 4,5 x 1,5 mm 10992
1 Profilo paraspigoli con manicotti di
serraggio
---
Montaggio del cupolino sulla moto:
1. Sistemare la moto su una superficie piana.
2. Smontare il cupolino originale.
3. Montare la lastra di sostegno alla moto con le viti ad esagono incassato M5 x 16 mm
in dotazione.
Le alette della lastra di sostegno hanno lunghezze diverse. Accertarsi che le alette
lunghe siano sotto e quelle corte sopra (P 1).
4. Montare i dadi di gomma in dotazione nei fori della lastra di sostegno.
5. Inserire le viti a testa bombata M5 x 20 mm con le rondelle in plastica nei due fori
superiori del cupolino MRA. Inserire le boccole distanziali dall’interno sulle viti. Si
consiglia: inserire gli O-ring in dotazione dopo le boccole sulle viti; ciò serve come
ausilio di montaggio (P 2)
6. Portare il cupolino MRA in posizione sul supporto e serrare le viti.
7. Tirare il profilo paraspigoli in dotazione sul cupolino, come indicato in figura 3. Infilare
i manicotti di serraggio sulle estremità del profilo paraspigoli e comprimerli
leggermente con una pinza universale così da bloccare il profilo stesso.
Dopo il montaggio e, successivamente, a intervalli regolari controllare che tutte le viti siano in sede ed
eventualmente serrarle. Pulire il cupolino con una spugna, acqua e un sapone neutro. Solventi, alcol e
benzina lo danneggiano.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

6
ES
I NS TR U CC I O NE S D E M O NT A JE
BMW S1000XR 2015-
Gracias por la compra de un parabrisas MRA.
Antes de proceder al montaje, lea este manual y compruebe la lista de piezas. Recomendamos el montaje
a través de un comercio especializado.
Número
Articulo
Modelo
Herramientas necesarias
1 Parabrisas MRA --- Llave Torx TX 25
Llave Allen 3 mm
1 Par de chapas soporte 11089
4 Tornillos alomados M5 x 16 mm 10554
4 Tornillos alomados M5 x 20 mm 10673
4 Arandelas de plástico 12 x 5 mm 10635
4 Tuercas de goma M5 10629
4 Casquillos distanciadores 3 mm 10872
4 Juntas tóricas negras 4,5 x 1,5 mm 10992
1 Protección de bordes con casquillos de
sujeción
Montaje del parabrisas en la motocicleta:
1. Coloque la motocicleta sobre una superficie plana.
2. Desmonte el parabrisas original.
3. Monte las chapas de sujeción en la motocicleta con los tornillos hexagonales M5 x 16
mm que se suministran. Las aletas laterales de las chapas de sujeción tienen
diferentes longitudes. Por favor, preste atención a que las aletas laterales largas
queden situadas abajo y las cortas arriba (P 1).
4. Introduzca las tuercas de goma que se suministran en los orificios de las chapas de
sujeción.
5. Inserte el tornillo alomado M5 x 20 mm junto con las arandelas de plástico en los
orificios del parabrisas MRA. Inserte los casquillos distanciadores en los tornillos
desde dentro. Nuestro consejo: después de los casquillos, inserte en los tornillos las
juntas tóricas que se suministran; esto sirve como ayuda de montaje (P 2).
6. Coloque el parabrisas MRA en el soporte y apriete bien los tornillos.
7. Coloque la protección para los bordes suministrada sobre el disco, tal y como se
muestra en la figura 3. Desplace los casquillos de retención por los extremos del perfil
protector de los bordes y apriételos ligeramente con unas pinzas combinadas para
que el perfil protector de los bordes se fije bien.
Después del montaje, y más adelante a intervalos regulares, comprobar que todos los tornillos están bien
colocados y dado el caso volver a apretarlos. Limpiar el cristal del parabrisas con una esponja, agua y
jabón neutro. Los disolventes, el alcohol y la gasolina dañan el cristal.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: [phone] Email: [e-mail]

7

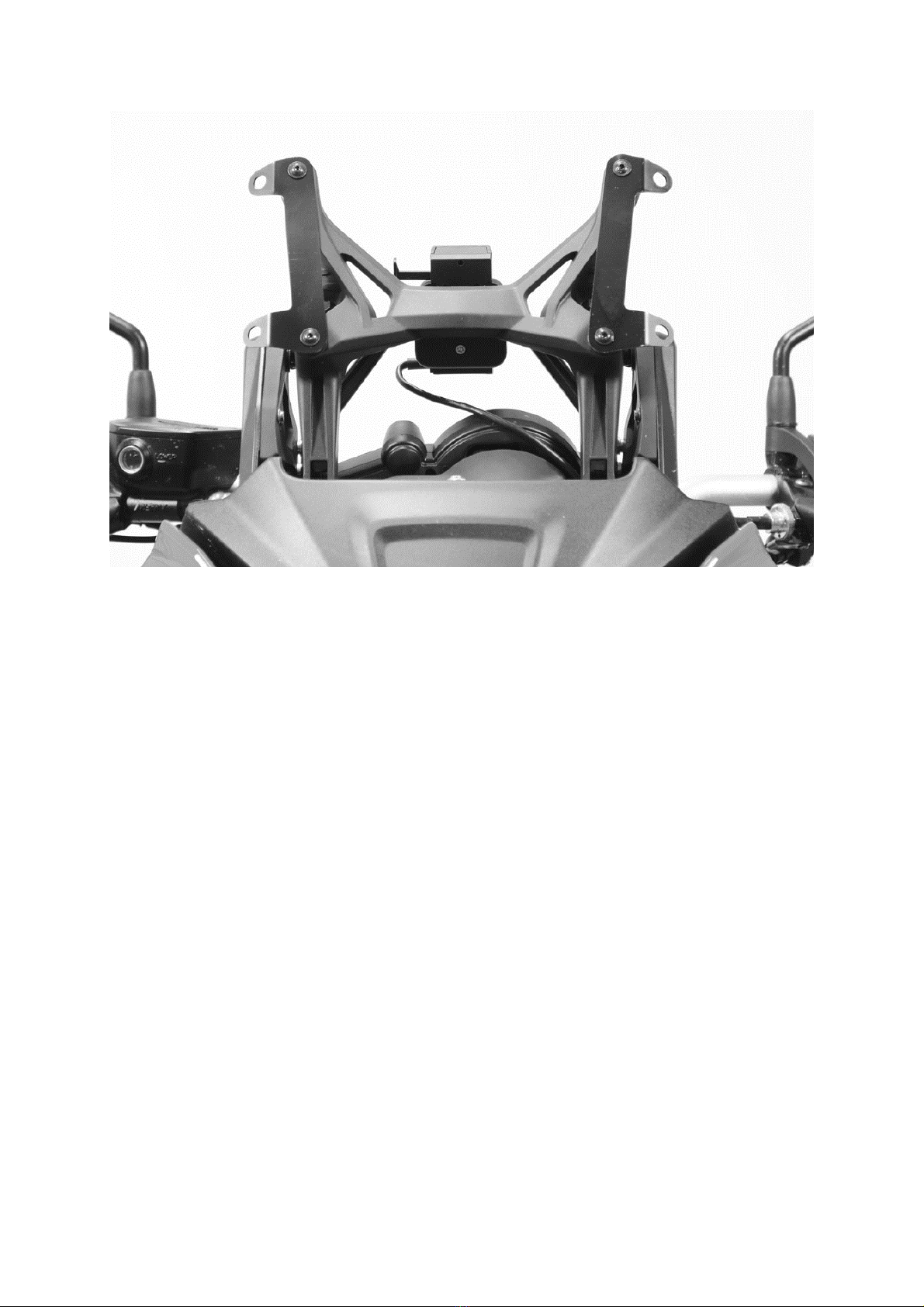

P 1
P 2

8
P 3
