Muchmore cell master double accel MM-CTXDAK User manual

MM-CTXDAK Cell Master Double Accel Black
MM-CTXDAB Cell Master Double Accel Blue
User Manual
www.muchmoreracing.net

FEATURES
Dimensions
Weight
Input
Circuit Power
Charge Current
Current Drain of Balancing LiPo
NiCd/NiMh Cell Count
LiPo/LiFe
Pb Battery Voltage
Discharge Rate
Power Requirement
Keys
Cooling
LCD monitor
5.1 x 4.5 x 1.9 in (129 x 115 x 49 mm)
18.3oz (520g)
DC 11.0 - 15.0V
100W Max charge x 2, 10W Max discharge x 2
0.1 - 10.0A x 2
200mAh/Cell
1 - 17 Cell
1 - 6 Series
6 - 30V
0.1 - 1.3A x 2
10 - 15V DC Power Supply (200 Watt minimum, 250 Watt suggested)
6 button / High sensitivity electronic touch button
IC controlled dual fans
16 x 2 lines Black backlight LCD display
Specifications
● Dual 200-watt(100+100) charging circuits
2-port 200 watts (100W +100 W) charging circuit.
Cell Master Double Accel ground breaking charger features 200 watts of power via dual 100+100watt circuits allowing for simultaneous
charging of two batteries up to each 10 amps.
● Super compact dual-port charger
Muchmore Racing R&D team has succeeded to make the world best compact dual-port charger. It is the fine compact charger with
high-tech designed balancing circuit, constructed dual charging system. Very small size, light weight make easy to move on your pit table,
can take full advantage of the space.
● High-efficiency charging current reduction technology system
Muchmore Racing R&D Team developed high-efficiency currents boost system.
For example, when LiPo 2S 10A charge batteries, currents is only required 8A. Do not need a high-capacity power supply.
● High sensitivity touch button system
Adopting a very high sensitivity touch button for each menu, you can run briefly. Also prevent the penetration of foreign substances. This
system ensures the stable operation of the button on dusty environments such as off-road stadium.
● Quick Easy UI, Fast response
Designed UI to use easily is based plenty race experience. Fast response time will help you to conveniently charge.
● Each channel status LED indicator
Easier to check charging status; charging, discharging, stand-by, complete, at a glance by Dual blue state indicator LED.
● Intuitive channel button and channel status indicator
Under any circumstances, you may want to move the channel to the one-touch.
● Internal resistance view of Lithium battery packs
Adopting a new internal resistance, test each cell individually and provides Individual cell and total pack resistance values so you can check
the condition of your Lithium battery packs.
● Voltage meter
Individual cell and total pack volt shows at a glance.
You can check the voltage of the battery before a race.
● Built-in TAMIYA Lithium battery balancing port
The world Tamiya R/C race certified Lithium battery can be charged immediately without conversion connector.
● Temperature controlled cooling fans
Use Low-noise/high-performance dual cooling fan.
Temperature controlled system make the effectual cooling condition.
● USB Firmware upgrade system
Muchmore Racing CTX Link™ software you can easily upgrade to the latest firmware. The new firmware for the future simply by updating,
you can use the latest features without discomfort.
● Special black back light LCD display
All this technology is accessible through an easy-to-read Special black back light LCD display.
● Ready to Race charging
Includes high precision Special 2P Balance Charging Lead, can charge directly without conversion connector.
● Safety circuit board and software design
When charging NiCd or NiMh, you can set the upper limit of charge current to avoid damage or explosion from high current feeding. If you
set the limit of battery temperature the process will be expired forcibly when the limit has reached. Prevent reverse connection of the battery
to prevent damage to the equipment and a built-in safety circuit. When you do short-circuits between the output charge lead , LCD screen
will let you know. (Optional part : MR-DATC Cell master double accel temp sensor)
CELL MASTER DOUBLE ACCEL
Thank you for purchasing Muchmore Racing Cell Master Double Accel.
Cell Master Double Accel is the world's smallest 2-port charger/discharger. All the features tested and completed by our
Team of R&D, Factory team drivers and ISTC World Champion Marc Rheinard. Cell Master Double Accel is designed for expert R/C
car drivers; it gives a great race time.
1Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

Danger/Warning
Over 14 years of age
-Includes connectors-
DC In put wire XT60 1pc
Cell Balance Multi adapter AL Type 1pc
TX and RX Charging Lead 1pc
TX and RX charge connector.
Ultra 2P Connector Charging Lead 1pc
Special 2P Balance Charging Lead 2pcs
Double-sided tape for Power supply fixing

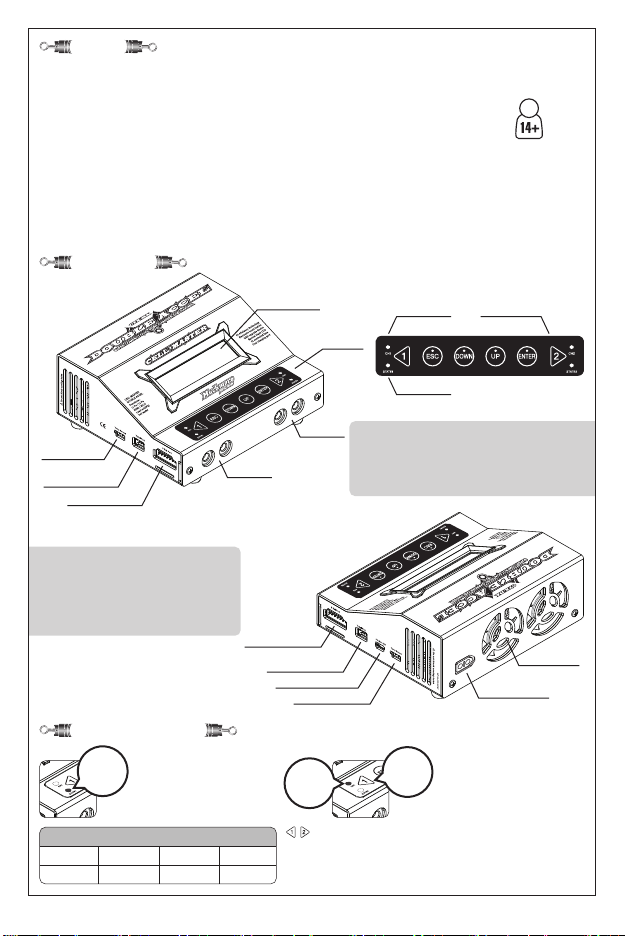

Names of parts and components
State LED
ESC - Set Cancel / Back
DOWN - Check settings or data reduction
UP - Setting up or data verification
ENTER - Fixed / Forward / Charge,Discharge start / End
Channel LED
Balance Port 2
TAMIYA LiFe
Balancing Port 2
Temp Sensor 2
CTX Link™ USB Port
Input (DC12V) Port
Colling Fan
LCD Display
Balance Port 1
TAMIYA LiFe
Balancing Port 1
Temp Sensor 1
Output Port 1
Output Port 2
LED STATE & Channel selection
STATE
LED
BLUE
Lighting
Processing
LED STATE(BLUE)
FlashingFlashing
Finished Error
Off
Ready
Channel
selection
Button
CH
LED
RED
Press button to change the display of each channel.
Even during the charge and discharge, it can move other channel.
Channel CH1 or CH2 is selected and one of Red LED will turn light on.
Touch Panel
Channel Button
This is not a Toy. Keep out of reach of small children. This product is intended for users over 14 years of age. During the use, Heatsink and
case will heat up. Please use carefully. If you use this product to wrong way, it can cause fire and serious damage or injury. Please use
carefully and remain vigilant at all times. Pay close attention to the following safety precautions as improper Muchmore Racing doesn’t owes
any responsibilities to the burns or fires caused by careless use.
※Please Do not disassemble or modify this product.
* Recommended charging current of each battery may vary depending on the manufacturer.
Use them After confirming the correct selection of currents. * It is only for DC 12V input, Never use a household
power outlet. * Stable output Muchmore Racing Power Master World Edition 2 Evo's are recommended.
* Cell Master Double Accel only for NiCd, NiMh, LiPo, LiFe, Pb, do not use other battery. It causes huge damages.
* Please be careful of + (red) , - (black) Input and Output wires, Do not connect in reverse. * Do not use other purpose except charging and
discharging. * Please stick Thermo Sensor to battery during Charge/Discharge. * Please do not leave around when charge/discharge.
* Please stop charging when noise came from the battery or overheat. * When you charge the Lithium batteries, you have to use Safety bag.
* Please do not handle this product in Wet hand * Do not set aside flammable objects and thermal deformation material in the vicinity of the
device. * Please do not cover anything in front of cooling air holes. * Please do not insert any bolts, washers in cooling air holes. * Please
keep away from water/salt water. * Please do not use the product in places where the product will get hot such as under direct sunlight.
* Please do not drop the product and avoid strong shocks or impacts.
2Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

LiPo
User Menu
Charge
Discharge
Normal
CEV
Storage
Charge
Discharge
Normal
CEV
Storage
NiCd/NiMh
Charge
Discharge
Charge
Discharge
Volt Meter
LiPo On/Off
NiCd/NiMh On/Off
LiFe On/Off
Pb(lead) On/Off
Key Tones
Volt Meter On/Off
Key Timer
Temp Unit
Safety Timer
Battery End Temp
Power Voltage
LiFe
Power Current
Pb(lead)
User Setting
Basic charging type of LiPo battery. In normal we recommend this mode.
Plan to storage LiPo battery more than 2 weeks. We recommend this mode.
Cut End Voltage
Discharging LiPo battery mode
Basic charging type of LiFe battery. In normal we recommend this mode.
Plan to storage LiFe battery more than 2 weeks. We recommend this mode.
Cut End Voltage
Discharging LiFe battery mode
Basic charging NiCd/NiMh mode
Basic discharging NiCd/NiMh mode
Basic charging Pb (lead) mode
Basic discharging Pb (lead)mode
Voltage measurements for each cell and total of LiPo, LiFe battery pack
LiPo Menu yes / no setting
LiFe Menu yes / no setting
NiCd / NiMh Menu yes / no setting
Pb (lead) Menu yes / no setting
Volt Meter Menu yes / no setting
Sound when you press the button yes / no setting
Charge / discharge time set alarm shutdown and error messages
Charge / discharge the safe shutdown time set
Setting the temperature display (Celsius ℃, Fahrenheit ℉)
Charge / discharge, the battery temperature cut set
The minimum capacity of the external power supply to set
The external power supply voltage to set the minimum
3Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

LiPo, LiFe Mode is only suitable for charging and discharging Lithium batteries. Do not use this mode to other battery.
Actual battery during charging and discharging must match the reference. If not match the battery, also in case of
overcharging, over discharging, it has huge damage and risk battery explosion. Charging and discharging function is
only for LiPo, LiFe battery. Do not use the other type of batteries.

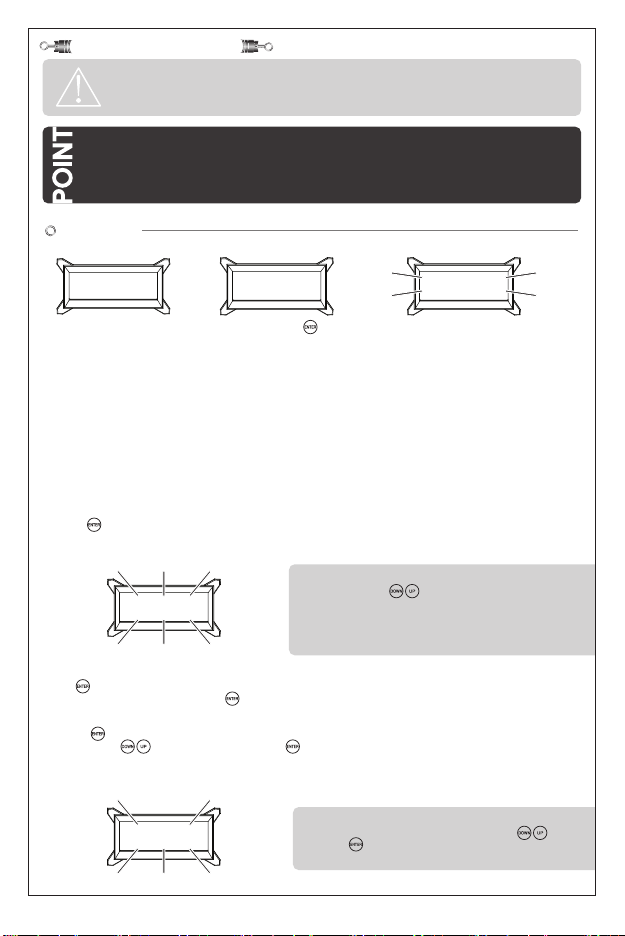

LiPo, LiFe Batteries charging and discharging
Select LiPo or LiFe and
press Enter button
Connect the battery
And If you want to cell balance charge,
connect the Cell balancer too.
◈ Information of STEP 3 LCD
Charging Current
Battery Cells
Charge Mode
Charging Capacity
● Charging Mode
Normal
Storage
CEV
(Cut End Voltage)
Plan to storage LiPo, LiFe battery more than 2 weeks. We recommend this mode.
Over-discharged batteries cause damage. To avoid this, the initial voltage of the battery and keep the correct
voltage to detect the state of the mode is automatically charged and discharged.
Basic charging type of LiPo, LiFe battery. In normal we recommend this mode
CEV charger mode only for LiPo, LiFe, battery. This function makes voltage drop LiPo/4.20V, LiFe/3.60V during the race.
It maintains this voltage till you start to drive. LiPo, LiFe discharge rate form and the charging voltage depending on
a battery internal resistance value of the battery becomes lowered differently. CEV after charging mode, press the
button to set the termination voltage can be charged. The higher the value of the termination voltage, the voltage remains
high after charging completed.
*Use Each LiPo, LiFe pack in accordance with the appropriate CEV value after test.
- select menu 1 -
LiPo
◈ STEP 01 ◈
Set Charge and press button
Charge
1
Discharge
*LiPo*
◈ STEP 02 ◈
6.5A 2S(7.4V)
Normal 3000mA
◈ STEP 03 ◈
● Capacity(mAh)
Setup limits value of charge capacity. When the charge capacity is reached the setup capacity (target capacity), charge will be terminate.
This is very useful for battery storage or prevent over charging. Basically set capacity value up to 10% higher than battery capacity
(ex : battery capacity is 4600, setup to 5100) OFF is turn off this function.
※ Press the button at least 2 seconds after setting all of the charge, it moves to Check Battery with informing battery check on a screen.
●Battery Cell condition check
● Charging information
EQU
USER
2S(7.4V)
2S(7.4V) USER
Cell number and Voltage from actual user
If detecting voltage and actual voltage are same, press button, and start to charge
But, if the actual cell number is different from detected cell number, please adjust the cell number
in manual.
LiPo, LiFe Charge
Charging
current
Battery
cells
Charge
Mode
Charging
Capacity
EQU
USER
※ Mismatch cell number will cause battery or device damage, please use carefully.
EQU
Auto detect Cell number and Voltage (from Cell Master Double Accel IC)
LiPo
CHG
8.35V
8:11
6.0A
122mA
Battery type/
Cell num, Channel
Charging currents Charging voltage
Mode state Charging capacity Charging time
* Optional charging keys.
During the charge, press button shown 3 information on the screen.
If not press the button, it moves back to charging mode screen after 5 seconds.
1. Current capacity of each cell
2. Setting value capacity, CEV(Cell End Volt) value
3. EQU Temp(device temperature), BAT Temp(battery temperature)
: Set the charging current to charge the battery, enter the value of the amp.
LiPo, LiFe batteries are recommended to charge 1C normally. (3000mAh battery is 3.0A charge)
: Select the number of charge the battery pack, specify the number of cells.
If you change the number of cells in the pack voltage will be displayed automatically.
: There are three modes in LiPo, LiFe charging. Select the desired charge mode by buttons.
: limit capacity of charging. Function of Limit the charging capacity, also it can be turned off.
4Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

Discharging LiPo, LiFe
◈Information of STEP 3 LCD
Discharging current
Battery cell number
Cell voltage
Select LiPo or LiFe and
press Enter button
-select menu 1-
LiPo
◈ STEP 01 ◈
Set Discharge and press button
Charge
1
Discharge
*LiPo*
◈ STEP 02 ◈
※After all discharge setup, press the button at least 2 seconds, it moves to Check Battery with informing battery check on a screen.
● Display after the end of the charge
LiPo
CHG
8.40V
12:02
0.0A
2800mA
Setup battery type Finish battery voltage
Finish charging capacity charging time
* You can see each information’s on your screen push the button.
1. Each cell capacity
2. Total resistance value of Batteries
3. Each cell resistance.
(Press the button, detect the resistance and show on the screen,
it need to 5~ 7 seconds to detect)
● Quit charging, Cancel charging
Press the button for 2 seconds during the charging, stops charging, and the status of CHG (channel), End (channel) messages are
shown on the intersection. At this point, press the button to proceed the Setup screen.
● Change the value in the charging
On-touch the button, blink the charging current.
At this time press the button, change the value, and press , it change the charging value without stop charge.
Connect the battery
And If you want to cell balance discharge,
connect the Cell balancer too.
1.0A 2S(7.4V)
Cut V 3.2V/Cell
◈ STEP 03 ◈
Discharging
current
Battery
cell number
Cell voltage
● Check battery cell condition
EQU
USER
2S(7.4V)
2S(7.4V) USER
Cell number and Voltage from actual user.
If detecting voltage and actual voltage are same, press button, and start to charge
But, if the actual cell number is different from detected cell number, please adjust the
cell number in manual.
EQU
USER
※ Mismatch cell number will cause battery or device damage, please use carefully.
EQU
Auto detect Cell number and Voltage (from Cell Master Double Accel IC).
● Display discharging
LiPo
DCH
8.35V
8:11
2.0A
122mA
Battery type/
Cell num, Channel
Discharging currents Battery voltage
Mode state Discharging capacity Discharging time
*Optional discharging function key
During the discharge, press button shown 3 information on the
screen. If not press the button, it moves back to discharging mode screen
after 5 seconds.
1. Current capacity of each cell
2. Setting value capacity, Discharging cut Volt value
3. EQU Temp(device temperature), BAT Temp(battery temperature)
● Cancel Discharging
Press the button for 2 seconds during the discharging, stops discharging, and the status of CHG (channel), End (channel) messages are
shown on the intersection. At this point, press the button to proceed the Setup screen.
LiPo
DCH
8.00V
12:02
0.0A
2800mA
Setup battery type Finish battery voltage
Finish discharging capacity discharging time
: Set the discharging current, enter the value of the amp.
: Select the number of charge the battery pack, specify the number of cells.
If you change the number of cells in the pack voltage will be displayed automatically.
: Set a finish discharge current of each cell.
● Display after the end of the discharge
* You can see each information’s on your screen push the button.
1. Each cell capacity
2. Total resistance value of Batteries
3. Each cell resistance.
(Press the button, detect the resistance and show on the screen,
it need to 5~ 7 seconds to detect)
5Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

NiCd/NiMh mode is covered all kinds of NiCd/NiMh battery. This Mode is only suitable for charging and discharging
NiCd/NiMh batteries. Do not use this mode to other battery. Actual battery during charging and discharging must match
the reference. If not match the battery, also in case of overcharging, over discharging, it has huge damage and risk battery
explosion. Do not use the other type of batteries.
Charge / Discharge NiCd/NiMh battery
◈ Information of STEP 3 LCD
Charging current
Battery cells
Delta peak
Charge capacity
Select NiCd or NiMh and
press Enter button
select menu 1-
NiCd/NiMh
◈ STEP 01 ◈
Charge
1
Discharge
*NiCd/NiMh*
◈ STEP 02 ◈
Set Discharge and press button
About Delta peak for NiCd/NiMh charging, starting the NiCd/NiMh, the peak voltage flew the battery.
Its voltage level goes up, it draws Positive delta V and when the battery is fully charged, the voltage level goes down with
Negative delta V. This charging way stop charge after check precision converter which perfect detects the voltage decrease
and terminates.
Delta peak charge is the best way of the NiMh battery charging.
NiCd/NiMh Charge
● Display charging information
: Set the charging current to charge the battery, basically recommend 1C charging SUB-C battery normally.
(5,000mAh battery is 5.0A charge)
: Select the number of charge the battery pack, specify the number of cells. If you change the number of cells in the pack
voltage will be displayed automatically.
: Setup delta peak value. 12 means 12mv, normally start to charge with 2mv (If 6 cell - 6cell X 2mv = 12mv)
If the battery's temperature is too low when charging has done, you can increase delta peak value for suitable situation.
All batteries have own battery internal resistance and character, this function very useful to charge, for many kinds of
battery manufacture.
: When the charge capacity is reached the setup capacity (target mAh), charge will be terminate.
This is very useful for battery storage. Basically set capacity value up to 10% higher than battery capacity
(ex-battery capacity is 4600, setup to 5100) OFF is turn off this function
Connect the battery
And If you want to cell balance discharge,
connect the Cell balancer too.
5.0A
D/P:12mV
6C(7.2V)
3000mA
◈ STEP 03 ◈
Charging
current
Battery
cell number
Delta peak Charging
Capacity
ChMh
CHG
8.35V
8:11
6.0A
122mA
Battery type/
Cell num, Channel
Charging currents Battery voltage
Mode state Charging capacity Charging time
● Quit charging, Cancel charging
Press the button for 2 seconds during the charging, stops charging, and the status of CHG (channel), End (channel) messages are
shown on the intersection. At this point, press the button to proceed the Setup screen.
● Change the value in the charging
On-touch the button, blink the charging current.
At this time press the button, change the value, and press , it change the charging value without stop charge.
● Display after the end of the charge
CdMh
CHG
8.40V
12:02
0.0A
2800mA
Setup battery type Peak voltage
Finish Charging capacity Charging time
* Check the internal resistance of cell and voltage.
You can see each information’s on your screen push the button.
(Press the button, detect the resistance and show on the screen,
it need to 5~ 7 seconds to detect)
※Press the button at least 2 seconds after setting all of the charge, it moves to Check Battery with informing battery check on a screen.
* Optional charging keys.
During the charge, press button shown 3 information on the screen.
If not press the button, it moves back to charging mode screen after 5 seconds.
1. Setup value / Peak voltage
2. End Temp(End charging temperature), BAT Temp(battery temperature)
3. EQU Temp(device temperature), Delta peak value
6Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

※After all discharge setup, press the button at least 2 seconds, it moves to Check Battery with informing battery check on a screen.
Connect the battery
1.0A 6C(7.2V)
Cut V 0.9V/Cell
◈ STEP 03 ◈
Discharging
current
Battery
cell number
Each cell
current
● Display discharging
● Display after the end of the discharge
* Check the internal resistance of cell and voltage.
You can see the information on your screen push the button.
1. Each cell resistance (Press the button, detect the resistance and
show on the screen, it need to 5~ 7 seconds to detect)
2. AVG Volt
Discharging NiCd, NiMh
◈ Information of STEP 3 LCD
Discharging current
Battery cell number
Each cell current
Select NiCd or NiMh and
press Enter button
-select menu 1-
NiCd/NiMh
◈ STEP 01 ◈
Set Discharge and press button
Charge
1
Discharge
*NiCd/NiMh*
◈ STEP 02 ◈
Charge / Discharge Pb(lead) Battery
Pb mode is programmed only for Pb, lead-sulphuric acid, lead-gel battery charging and discharging with nominal
volatage 6~30V only. Pb battery only deliver low current, so it cannot possible to quick charge, it needs 12~16 hours by 1/10C.
This mode is only for Pb battery, do not use this mode with other type battery.
-select menu 1-
Pb(lead)
◈ STEP 01 ◈
Charge
1
Discharge
*Pb(lead)*
◈ STEP 02 ◈
Charge Pb(lead) battery
◈Information of STEP 3 LCD
Charging current
Battery cells
Basic mode
Set a limit charging capacity
: Set the charging current, enter the value of the amp.
Normally Pb battery is recommended to charge 1/10 C (3,000mAh battery is 0.3A charge)
: Select the number of charge the battery pack, specify the number of cells. If you change the number of cells
in the pack voltage will be displayed automatically.
: Fixed Basic Charging mode
: When the charge capacity is reached the setup capacity (target mAh), charge will be terminate.
This is very useful for battery storage. Basically set capacity value up to 10% higher than battery capacity
(ex : battery capacity is 4600, setup to 5100)
Function of Limit the charging capacity, also it can be turned off.
Charging
Current
Bagic
Mode
0.3A
Normal
12.0V
3000mA
◈ STEP 03 ◈
Battery Cells
Charging
Capacity
※ After all charge setup, press the button at least 2 seconds, it start to charge Battery with informing battery check on a screen.
: Set the discharging current, enter the value of the amp.
: Select the number of charge the battery pack, specify the number of cells.
If you change the number of cells in the pack voltage will be displayed automatically.
: Set a finish discharge current of each cell.
CdMh
DCH
8.35V
8:11
1.0A
122mA
Battery type/
Cell num, Channel
Discharging currents Battery voltage
Mode state Discharging capacity Discharging time
● Cancel Discharging
Press the button for 2 seconds during the discharging, stops discharging, and the status of CHG (channel), End (channel) messages are
shown on the intersection. At this point, press the button to proceed the Setup screen.
CdMh
End1
6.20V
58:02
0.0A
2800mA
Setup battery type Finish battery voltage
Finish discharging capacity discharging time
*Optional discharging function key
During the discharge, press button shown 3 information on the
screen. If not press the button, it moves back to discharging mode screen
after 5 seconds.
1. Setting value capacity, Discharging cut Volt value
2. End Temp(End charging temperature), BAT Temp(battery temperature)
3. EQU Temp(device temperature), AVG Voltage
Connect the batterySelect Pb(lead) and
press Enter button
Set Charge and press button
7Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

Discharge Pb(lead) battery
-select menu 1-
Pb(lead)
◈ STEP 01 ◈
Charge
1
Discharge
*Pb(lead)*
◈ STEP 02 ◈
● Battery Cell condition check
EQU
USER
6S(12.0V)
6S(12.0V) USER
Cell number and Voltage from actual user
If detecting voltage and actual voltage are same, press button, and start to charge
But, if the actual cell number(voltage) is different from detected cell number,
push and adjust the voltage in manual.
※ Mismatch cell number will cause battery or device damage, please use carefully.
EQU
USER
EQU
Auto detect Cell number and Voltage (from Cell Master Double Accel IC)
● Display charging information
Pb
CHG
12.0V
12:02
3.0A
1980mA
Battery type/
Cell num, Channel
Charging currents Battery voltage
Mode state Charging capacity Charging time
*Optional charging key
During the charge, press button shown 3 information on the screen.
If not press the button, it moves back to charging mode screen after 5 seconds.
1. Setting value capacity, charging cut Volt value
2. End Temp(End charging temperature), BAT Temp(battery temperature)
3. EQU Temp(device temperature), AVG Voltage
● Quit charging, Cancel charging
Press the button for 2 seconds during the charging, stops charging, and the status of CHG (channel), End (channel) messages are
shown on the intersection. At this point, press the button to proceed the Setup screen.
● Change the value in the charging
On-touch the button, blink the charging current.
At this time press the button, change the value, and press , it changes the charging value without stop charge.
● Display after the end of the charge
Pb
CHG
12.0V
12:02
0.0A
3000mA
Battery type Peak voltage
Finish Charging capacity Charging time
* Check the internal resistance of cell and voltage.
You can see each information’s on your screen push the button.
※After all discharge setup, press the button at least 2 seconds, it moves to Check Battery with informing battery check on a screen.
1.0A 6S(12.0V)
Cut V 1.5V/Cell
◈ STEP 03 ◈
Discharging
current
Battery cells
Each cell
current
◈ Information of STEP 3 LCD
Discharging current
Battery cells
Each cell current
● Battery Cell condition check
EQU
USER
6S(12.0V)
6S(12.0V) USER
Cell number and Voltage from actual user
If detecting voltage and actual voltage are same, press button, and start to charge
But, if the actual cell number (voltage) is different from detected cell number, push and adjust
the voltage in manual.
※ Mismatch cell number will cause battery or device damage, please use carefully.
EQU
USER
EQU
Auto detect Cell number and Voltage (from Cell Master Double Accel IC)
: Set the discharging current, enter the value of the amp.
: Select the number of charge the battery pack, specify the number of cells.
If you change the number of cells in the pack voltage will be displayed automatically.
: Set a finish discharge current of each cell.
Select Pb(lead) and
press Enter button
Set Discharge and press button Connect the battery
8Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

*Optional discharging function key
During the discharge, press button shown 3 information on the
screen. If not press the button, it moves back to discharging mode screen
after 5 seconds.
1. Setting value capacity, Discharging cut Volt value
2. End Temp(End charging temperature), BAT Temp(battery temperature)
3. EQU Temp(device temperature), AVG Voltage
● Discharge Pb(lead) battery
Pb
DCH
8.35V
8:11
1.0A
122mA
Battery type/
Cell num, Channel
Discharging currents Battery voltage
Mode state Discharging capacity Discharging time
● Display after the end of the discharge
Pb
End1
6.20V
58:02
0.0A
2800mA
Battery type Battery voltage
Finish Discharging capacity Discharging time
* Check the internal resistance of cell and voltage.
You can see the information on your screen push the button.
1. Check resistance value (Press the button, detect the resistance and
show on the screen, it need to 5~7 seconds to detect)
Volt Meter
Select the Volt meter
-select menu 1-
Volt Meter
Volt Meter is function to check each cell voltage and total voltage of LiPo and LiFe.
It is very useful to detect difference of each cell, total voltage, condition of charging/discharging.
* Quik Volt Meter: Push the ESC button at least 3 seconds in main menu, it moves Volt Meter mode
Each cell present voltage
4.18
4.18
4.19
4.19
4.19
4.19
Total voltage
BAT Total Volt
25.12
USER SETTING
Main menu On/Off
This is function of customizing; you can make user’s memory. Put your battery and setting on/off function.
*Use the button, memorized current function On or Off.
Apply menu (LiPo, LiFe, NiCd/NiMh, Pb(lead), Volt Meter)
LiPo On/Off
Main menu On/Off
Key tones
Sonds on/off
- Key tones-
On / Off
Key timer
Set a ring buzzer time when error, finishing charge/discharge.
If set off, it just indicate LED without sounds.
Set Forever, it rings till push the button.
Setting mode - Off, 5sec, 15sec, 30sec, Forever
- Key timer -
5sec
-select menu 1-
User Setting
Select User Setting.
When you click the , changed to page.
● Cancel Discharging
Press the button for 2 seconds during the discharging, stops discharging, and the status of CHG (channel), End (channel) messages are
shown on the intersection. At this point, press the button to proceed the Setup screen.
9Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

MUCHMORE RACING warrants their Cell Master Double Accel to be free from defects in material and workmanship for a period of 120 days from
the date of purchase MUCHMORE RACING (or their associated distributors) will repair or replace without charge or refund the purchase price of
any product which fails during the warranty period by reason of defect in material or workmanship found upon examination by MUCHMORE RACING
to have been the cause of failure.
This warranty does not cover any failures attributable to abuse, mishandling, failure to follow operating instruction, alteration or accident, result of
normal wear, misuse or improper maintenance.
■ Explosion and Fire
■ The case damage
■ Damage to electronic components and circuit boards
■ A circuit board soldering
■ To receive warranty service, the product of all the parts before the first check and troubleshooting instructions.
■ To obtain warranty service on products purchased on the receipt of the products you need.
(If you do not have a receipt, the warranty period is not to be recognized.)
■ For faster delivery failure or defect repairs and for more information, please fill out the address and contact details
Product Warranty
Muchmore Racing. Co., Ltd.
502-17 Baengma-ro, ilsandong-gu, Goyang-city, Gyeonggi-do, 410-842, Rep. of KOREA
Tel [phone] | Fax [phone]
http://www.muchmoreracing.net
Temp Unit
Change the Notation of Celsius and Fahrenheit.
- Temp Unit -
C /F
Battery End Temp
Using a temperature sensor mounted on left / right of the 3-pin port, stop charge and discharge when the
temperature reaches the set temperature.
Protect the battery from over charging/discharging.
※ Valid set temperature: 40℃~55℃(104℉~131℉)
* This function needs an option part. (Extra buying)
MR-DATS Cell Master Double Accel Micro Temp Sensor
Battery End Temp
40C
Power current
Power unit is lower than the setting value, the input power apparatus stops.
- Power Current -
10.0A - 25,0A
Power Voltage
In case of using car battery to input power, avoid over-charging function.
Power unit is lower than the setting value, the input power apparatus stops.
- Power Voltage -
10.0V - 12.0V
Safety timer
When the set time is exceeded, quit operation by force. Prevent errors due to the excessive charge and
discharge. If the set time is too short, during the process of charging and discharging operations can be
terminated. Set the charge and discharge time longer than usual.
Ex) Charge 2000mA 1A expecting time : 120minutes x 1.3(about 30% add) = 156minutes.
(30-250Min, 10Level)
- Safety timer -
120Min
10 Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

特徴
サイズ
重量
入力電圧
出力
充電電流
放電電流
セルバランシング放電電流
NiCd/NiMh充電可能セル数
LiPo/LiFe充電可能セル数
Pbバッテリー充電可能電圧
ボタン
クーリング
LCDモニター
129 x 115 x 49mm
520g
DC11.0~15.0V
充電時：最大100W×2, 放電時：最大10W×2
0.1~10.0A x 2
0.1~2.0A x 2
200mAh/cell
1~17 Cells
1~6 Cells
6.0~24.0V
6ボタン/高感度タッチボタン
ICコントロール高効率静音クーリングファン
16×2ラインスペシャルブラックバックライトLCD
仕様
CELL MASTER DOUBLE ACCEL
この度はマッチモアレーシングのセルマスターダブルアクセルをお買い上げ頂き誠にありがとうございます。
セルマスターダブルアクセルは、数多くのテストによって開発された世界最小の2ポート（2系統）充放電器です。
ISTCワールドチャンピオンのマーク・ライナート選手をはじめマッチモアレーシングのファクトリードライバーのテストを経て開発されました。
●2ポート（2系統）200W（100W+100W）
セルマスターダブルアクセルは、画期的な新設計回路を採用することにより最大10Aの充電電流で2つのバッテリーを同時に充電できる機能（100W+100W
の最大200W）を実現しました。
●超小型デュアルポート充放電器
マッチモアレーシングのR&Dチームは、世界で最もコンパクトなデュアルポート充放電器の開発に成功しました。とてもコンパクトな筐体に非常に高精度な
バランシング回路を装備したデュアル充放電システムです。省スペース＆軽量設計なので、限られたピットスペースを有効に活用することができます。
●高効率昇圧回路内蔵充電システム
マッチモアレーシングのR&Dチームは高効率昇圧回路内蔵充電システム（Current Boost）を開発しました。このシステムによりLiPo 2Sバッテリーを10Aで充
電するときに親電源からの電流値を8A程度に抑えることができます。これにより親電源に余裕ができ安定した電源供給を受けることができます。
●高感度タッチボタンシステム
高感度のタッチボタンを使用して非常に簡単な操作で各メニューを実行することができます。埃が多いオフロードサーキットでも安定したボタン操作が可能
です。
●簡単でシンプルなユーザーインターフェイスとストレスフリーの反応速度
多くのレース経験を基に開発されたユーザーインターフェイスにより、簡単・シンプルな操作で使用する事ができます。また、レスポンスの良い反応速度で
各メニューの移動や設定を行う際にストレスを感じることなく操作できます。
●ステータスLEDインジケータ
充電中・放電中・完了・待機状態のステータスはブルーLEDによって表示され、各チャンネルの現状を一目で把握することができます
●直感的なチャンネルボタンとチャンネルステータスLED
どんな状況でもワンタッチでチャンネルを移動できるように専用のチャンネルボタンを採用しました。
●リチウムバッテリー内部抵抗測定
充電中のリチウムバッテリーを解析して、各セルの内部抵抗と全体の内部抵抗を測定する機能を内蔵しました。充電終了後にリチウムバッテリーのコンデ
ィションを確認することができます。
●電圧測定機能
バッテリー全体の電圧と各セルの電圧を一目で把握できる便利な機能です。充電が完了しているバッテリーなのか放電されたバッテリーなのかの確認も
簡単です。
●タミヤリチウムバッテリー専用バランシングポート内蔵
世界各地で開催されてるタミヤR/Cレースの公認バッテリーであるタミヤリチウムバッテリー専用のバランシングポートを装備しています。これにより変換コ
ネクターを使用せずにバランシング充電を行う事ができます。
●自動温度制御機能付デュアルクーリングファン
回転時の作動音が小さい高効率静音クーリングファンを採用しました。自動温度制御機能により効率的に充電器を冷却する事ができるよう設計されてい
ます。
●USBファームウェアアップグレードシステム
マッチモアレーシングCTX Link™ソフトウェアを使用して、最新のファームウェアにアップデートすることができます。今後提供される新しいファームウェアを
パソコンでインストールする事で最新機能を使用できます。
●スペシャルブラックバックライトLCD採用
視認性が良い16×2ラインのスペシャルブラックバックライトLCD採用。屋外でもバッテリーの状態を確実に視認する事ができます。
●スペシャル2Sバランス充電コードを標準採用
高精度のスペシャル2S充電コード2セットが標準で同胞されているので、購入後すぐにバランス充電が可能です。
●安全設計
ニッカド・ニッケル水素・リチウムバッテリーの充電時の過充電を防止する事ができる容量カット機能を装備しています。別売りのマイクロ温度センサー（
MR-DATC Cell master Double accel Temp sensor）を使用すれば、充電中の過度な温度上昇によるバッテリーの破損を防止することができます。また、バ
ッテリーの逆接による機器の破損を防止する保護回路が内蔵されています。
1Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

危険・警告
(* 使用対象年齢:14才以上)
付属品
DC入力コード XT60 x 1
セル・バランサーコネクター変換ボード ALタイプ x 1
BEC充電コード x 1
ウルトラ2P充電コード x 1
スペシャル2Sバランス充電コード x 2
固定用両面テープ x 8
各部の名称と部品
ステータスLED
ESC – 設定取消/戻る
DOWN - 設定値の削減・データ確認
UP -設定値の増幅・データ確認
ENTER – 設定の確定/メニュー移動/充放電の開始・終了
（2秒以上長押しすることで、充放電が開始されます）
チャンネルLED
セルバランスポート2
TAMIYA LiFe
セルバランスポート2
温度センサーポート2
CTX Link™USBポート
入力（DC12V）ポート
クーリングファン
LCDディスプレイ
セルバランスポート1
TAMIYA LiFe
セルバランスポート1
温度センサー
ポート1
出力ポート1
出力ポート2
ステータスLEDとチャンネル選択
STATE
LED
BLUE
点灯
充電/放電中
LEDの状態（青色）
点滅点滅
充電/放電終了 エラー
消灯
待機
チャンネル
選択
ボタン
CH
LED
RED
ボタンを押すとディスプレイに表示される情報を各チャンネルに切り替える事がで
きます。 他のチャンネルが充放電中でも、そのままボタンを押して表示を切り替える事が
可能です。 ボタン横にある赤色LEDは、画面に表示されているチャンネルのLEDが点灯し
ます。 （充電・放電終了及びエラーメッセージが表示されている場合は、ENTERボタンを押
して確認を行わないと他のチャンネルに切り替えができません）
タッチパネル
チャンネルボタン
本製品は玩具ではありません。小さなお子様がいる場所では使用しないでください。また、お子様の手が届かいところに保管してください。使用中は本体
やヒートシンクが発熱します。誤った使用方法では異常な発熱や故障の原因となり、最悪の場合は発火する危険性もあります。下記の事項について十分
注意してください。ユーザーの不注意による火傷や発火につきましてはマッチモアレーシングでは一切責任を負いません。
※分解や改造等を行わないでください。
*推奨充電電流は各バッテリーメーカーによって違います。
各バッテリーメーカーの指示に従って充電電流を設定してください。
*本製品はDC12V専用設計です。家庭用コンセントには絶対に接続しないでください。
*電源には、供給出力が安定しているマッチモアレーシング製Power Master World Edition 2 Evoを推奨します。
*セルマスターダブルアクセルは、NiCd・NiMh・LiPo・LiFe・Pbバッテリー専用の充放電器です。故障の原因となるので表記以外のバッテリーの充放電は行
わないでください。 *入力・出力の配線は、極性を確認してから接続してください。赤は+（プラス）・黒は-（マイナス）となります。 *充放電以外の目的では使
用しないでください。 *充電中に温度センサーを使用する場合は、センサー部分を常時バッテリーに密着させてください。 *充放電時は、本製品のそばから
離れないでください。 *充放電時に過度な温度上昇やバッテリーから異音が聞こえたときは、直ちに充放電を停止してください。 *リチウム系バッテリーを充
放電する際は、万が一の事故に備えてセーフティバッグを使用してください。 *濡れた手では絶対に使用しないでください。 *燃えやすい物や熱で変形しや
すい物の近くでは使用しないでください。 *クーリングファンや冷却口の近くに物を置かないでください。 *冷却口などの開口部からネジやワッシャーなどの
異物を入れないでください。 *水や海水につけたり、濡らさないでください。 *直射日光の下など、高温になる場所では使用しないでください。 * 機器を落と
したり大きな衝撃を与えないでください。
2Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

LiPo
ユーザーマニュアル
Charge
Discharge
Normal
CEV
Storage
Charge
Discharge
Normal
CEV
Storage
NiCd/NiMh
Charge
Discharge
Charge
Discharge
Volt Meter
LiPo On/Off
NiCd/NiMh On/Off
LiFe On/Off
Pb(lead) On/Off
Key Tones
Volt Meter On/Off
Key Timer
Temp Unit
Safety Timer
Battery End Temp
Power Voltage
LiFe
Power Current
Pb(lead)
User Setting
基本的なLiPoバッテリーの充電モード
LiPoバッテリーを2週間以上使用しない時の保管用モード
充電終了電圧設定モード
LiPoバッテリー放電モード
基本的なLiFeバッテリーの充電モード
LiFeバッテリーを2週間以上使用しない時の保管用モード
充電終了電圧設定モード
LiFeバッテリー放電モード
NiCd/ NiMhバッテリー充電モード
NiCd/ NiMhバッテリー放電モード
Pb（lead）バッテリー充電モード
Pb（lead）バッテリー放電モード
LiPo・LiFeバッテリーの各セルおよび全体のパックの電圧測定機能
LiPoメニュー表示の有無の設定
LiFeメニュー表示の有無の設定
NiCh/ NiMhメニュー表示の有無の設定
Pb（lead）メニュー表示の有無の設定
Volt Meterメニュー表示の有無の設定
ボタン操作時の音の有無の設定
充電・放電終了、エラーメッセージ、アラーム音の時間設定
充電・放電時のセーフティタイマーの設定
温度表示の設定（摂氏℃、華氏℉）
充電・放電時の温度カット設定
外部電源の最小容量の設定
外部電源の最低電圧の設定
3Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

LiPo・LiFeバッテリーを充電・放電するためのプログラムです。
メニューで選択したバッテリーの種類と実際に充電・放電するバッテリーの種類は、必ず一致しなければなりません。
一致しない場合は、過充電・過放電に起因する発火•爆発、過放電に起因するバッテリー破損の危険があります。
LiPo・LiFeバッテリー以外は絶対に充電・放電をしないでください。
LiPo・LiFeバッテリーの充電・放電
メインメニューでLiPoまたはLiFeを選択します。 充電するバッテリーを接続します。
バランス充電を行う場合は、
バランスケーブルを接続してください。
◈ STEP 3 LCD表示について
充電電流
バッテリーセル数
充電モード
充電容量
● 充電モードについて
Normal
Storage
CEV
(Cut End Voltage)
LiPo・LiFeバッテリーを2週間以上使用しない時の保管用モードです。過放電されたバッテリーは破損の原因となり、これを防止する
ためにバッテリーの初期電圧状態を検知して、保管に適した電圧の状態に自動的に充電・放電するモードです。
標準的なLiPoバッテリーの充電モードです。 特別な使用の場合を除き、ノーマルモードで充電をしてください。
CEV充電モードは、レースの出走前までLiPo/4.20V、LiFe/3.60Vを維持できるよう充電終了電圧を設定する機能です。 LiPo・LiFeバッ
テリーは、自然放電や内部抵抗などにより充電後に電圧が降下します。 CEV充電モードに設定後、 ボタンを押すと充電終了電圧
を設定することができます。終了電圧を高くすると、充電完了後のバッテリーの電圧が高く維持されます。
*各LiPo、LiFeパックに応じて適正になるよう、徐々にCEVの値を上げてテストしてから使用してください。
また、CEVモードで終了電圧を高く設定しての充電は、自己責任の元で行ってください。
- select menu 1 -
LiPo
◈ STEP 01 ◈
充電(Charge)を選択後
ボタンを押します。
Charge
1
Discharge
*LiPo*
◈ STEP 02 ◈
6.5A 2S(7.4V)
Normal 3000mA
◈ STEP 03 ◈
● 容量設定（ｍAh）
充電容量を制限する値（ｍAh）を設定します。この容量値を設定すると、設定された容量で充電が終了します。
（それ以前に満充電となった場合は、設定した容量に達していなくても充電は終了します）
走行後のバッテリー保管充電や過充電防止に役立ちます。基本的に充電するバッテリーの容量と同じに設定します。
OFFに設定された場合には、容量カット機能が解除されます。
※すべての充電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェックの表示後にバッテリーセル数の確認画面に進みます。
● バッテリーセル数の確認
● 充電中の画面表示
EQU
USER
2S(7.4V)
2S(7.4V) ユーザー設定のセル数（電圧）
ユーザーが設定したバッテリーのセル数（電圧）です。
*充電器で認識したセル数（電圧）と、設定したセル数（電圧）が一致しているのを確認
したら、 ボタンを押して充電を開始します。 もし、バッテリーのセル数設定が間
違っていて充電器が認識したセル数（電圧）と異なる場合は、 ボタンを押して前の
画面でバッテリーのセル数（電圧）を修正してください。
LiPo・LiFeバッテリーの充電
充電電流
バッテリー
セル数
充電モード 充電容量
充電器で認識したセル数（電圧）
ユーザー設定のセル数（電圧）
※誤ったバッテリーのセル数の選択は、バッテリーの過充電や機器の破損の要因となるので、十分な注意してください。
充電器で認識したセル数（電圧）
充電器で認識したバッテリーのセル数（電圧）です。
LiPo
CHG
8.35V
8:11
6.0A
122mA
バッテリータイプ/セル数 現在の充電電流 バッテリー電圧
ステータス 現在の充電容量 充電経過時間
*充電のオプション機能
充電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に充電画面に戻ります。
1. 各セルの現在の電圧
2. 入力電圧、CEV（Cell End Volt）の設定値
3. EQU Temp（機器の温度）、BAT Temp（バッテリ温度）の確認
：バッテリーを充電する際の電流値（A）を設定します。一般的なLiPo・LiFeバッテリーは1C充電を推奨します。
（3000mAhのバッテリーの場合、3.0A充電が1C充電となります）
：充電するバッテリーのセル数を設定します。セル数を変更すると自動的にパックの電圧が表示されます。
：LiPo・LiFeの充電は、3つの充電モードがあります。 ボタンを押して充電モードを設定します。
：充電容量を制限する機能です。充電するバッテリーの容量を設定してください。
機能を使用しない場合はOFFに設定してください。
4Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

LiPo·LiFeバッテリーの放電
◈ STEP 3 LCD表示について
放電電流
バッテリーセル数
1セル当たりの電圧
メインメニューでLiPoまたはLiFeを選択します。
-select menu 1-
LiPo
◈ STEP 01 ◈
放電(Discharge)を選択後
ボタンを押します。
Charge
1
Discharge
*LiPo*
◈ STEP 02 ◈
※すべての放電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェックの表示後にバッテリーセル数の確認画面に進みます。
● 充電終了後の画面表示
LiPo
CHG
8.40V
12:02
0.0A
2800mA
設定したバッテリータイプ 充電終了電圧
充電完了表示 充電容量 充電時間
*バッテリーの内部抵抗と電圧の確認
充電終了後 ボタンを押すと、3つの情報ウィンドウが表示されます。
1. 各セルの電圧
2. バッテリー全抵抗値
3. 各セルの抵抗値（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）
（測定時は約5〜7秒間の計測時間が掛かります）
● 充電の停止
充電中に ボタンを2秒間押すと、充電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、充電設定画面に進みます。
● 充電中の充電電流の変更
充電中に ボタンを1回タッチすると、充電電流の数値が点滅します。
この時、 ボタンを押して数値を変更した後 ボタンを押すと、充電を終了せずに充電電流の変更を行う事ができます。
放電するバッテリーを接続します。
バランス放電を行う場合は、
バランスケーブルを接続してください。
1.0A 2S(7.4V)
Cut V 3.2V/Cell
◈ STEP 03 ◈
放電電流 バッテリーセル数
1セルあたりの電圧
● バッテリーセル数の確認
EQU
USER
2S(7.4V)
2S(7.4V) ユーザー設定のセル数（電圧）
ユーザーが設定したバッテリーのセル数（電圧）です。
*充電器で認識したセル数（電圧）と、設定したセル数（電圧）が一致しているの
を確認したら、 ボタンを押して放電を開始します。
もし、バッテリーのセル数設定が間違っていて充電器が認識したセル数（電圧）
と異なる場合は、 ボタンを押して前の画面でバッテリーのセル数（電圧）を修正してください。
充電器で認識し
たセル数（電圧）
ユーザー設定の
セル数（電圧）
※誤ったバッテリーのセル数の選択は、バッテリーの過充電や機器の破損の要因となるので、十分な注意してください。
充電器で認識したセル数（電圧）
充電器で認識したバッテリーのセル数（電圧）です。
● 放電中の画面表示
LiPo
DCH
8.35V
8:11
2.0A
122mA
バッテリータイプ/セル数 現在の放電電流 バッテリー電圧
ステータス 現在の放電容量 放電経過時間
*放電のオプション機能
放電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に放電画面に戻ります。
1. 各セルの現在の電圧
2. 入力電圧、放電カット電圧
3. EQU Temp（機器の温度）、BAT Temp（バッテリ温度）の確認
● 放電の停止
放電中に ボタンを2秒間押すと、放電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、放電設定画面に進みます。
● 放電終了後の画面表示
LiPo
DCH
8.00V
12:02
0.0A
2800mA
設定したバッテリータイプ 放電終了電圧
放電完了表示 放電容量 放電時間
*バッテリーの内部抵抗と電圧の確認
放電終了後 ボタンを押すと、3つの情報ウィンドウが表示されます。
1. 各セルの電圧
2. 各セルの抵抗値（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）
3. バッテリー全体の抵抗値
：バッテリーを放電する際の電流値（A）を設定します。
：放電するバッテリーのセル数を設定します。セル数を変更すると自動的にパックの電圧が表示されます。
：放電を終了する1セルあたりの電圧を設定します。
5Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

NiCd・NiMhバッテリーの充電・放電モードは、すべての種類のNiCd/ NiMhバッテリーを手軽に充放電する機能を備えています。
メニューで選択したバッテリーの種類と実際に充電・放電するバッテリーの種類は、必ず一致しなければなりません。
一致しない場合は、過充電・過放電に起因する発火•爆発、過放電に起因するバッテリー破損の危険があります。
NiCd・NiMhバッテリー以外は絶対に充電・放電をしないでください。
NiCd・NiMhバッテリーの充電・放電
◈ STEP 3 LCD表示について
充電電流
バッテリーセル数
デルタピーク
充電容量設定
メインメニューでＮｉＣｄまたはＮｉＭｈを選択します。
select menu 1-
NiCd/NiMh
◈ STEP 01 ◈
充電(Charge)を選択後
ボタンを押します。
Charge
1
Discharge
*NiCd/NiMh*
◈ STEP 02 ◈
NiCd・NiMhバッテリーの充電で、充電電流とデルタピーク値を設定して充電を開始すると、充電器は設定された電流値でバッテリーの充電を開始します。
バッテリーの充電が進むと、電圧は上昇曲線(Positive delta V)を描きます。
バッテリーの充電が終了に近づくと、上昇していた電圧は緩やかに降下(Negative delta V)し始めます。
デルタピーク充電方式は、バッテリーの電圧が最高点から数ミリボルト落ちた所を検出して充電を終了する方式です。
このデルタピーク充電は、NiCd・NiMhバッテリーに最適な充電方式です。
NiCd・NiMhバッテリーの充電
● 充電中の画面表示
：バッテリーを充電する際の電流値（A）を設定します。一般的なSUB-Cバッテリーは1C充電を推奨します。
（5000mAhのバッテリーの場合、5.0A充電が1C充電となります）
：充電するバッテリーのセル数を設定します。セル数を変更すると自動的にパックの電圧が表示されます。
：充電終了タイミングをチェックするデルタピーク値を設定します。 画面上の12は12mVを意味し、一般的なバッテリーは1セルあたり
2mvの設定値で充電を開始します。（6セルの場合6セル x 2mv=12mv
充電が終了した時点でバッテリーの温度が低すぎる場合（25度以下）には、このデルタピークの数値を少しずつ上げながら適切な値を見
つけてください。多数の電池セルはそれぞれの内部抵抗値やバッテリーの性格が異なりますので、レース用バッテリーの充電などに便利
に使える充電機能です。
：充電容量を制限するCapacity（mAh）の値を設定します。容量の数値を設定すると、設定された容量で充電が終了します。
（それ以前に満充電となった場合は、設定した容量に達していなくても充電は終了します）
走行後のバッテリーの保管充電時に使用すると便利な機能です。基本的な設定値は、バッテリーの容量よりも10％多い容量を設定します。
OFFにした場合は、この機能は作動しません。
充電するバッテリーを接続します。
5.0A
D/P:12mV
6C(7.2V)
3000mA
◈ STEP 03 ◈
充電電流 バッテリー
セル数
デルタピーク 充電容量設定
CdMh
CHG
8.35V
8:11
6.0A
122mA
バッテリータイプ/セル数 現在の充電電流 バッテリー電圧
ステータス 現在の充電容量 充電経過時間
*充電のオプション機能
充電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に充電画面に戻ります。
1. 入力電圧、ピーク電圧
2. END Temp（充電終了温度）、BAT Temp（バッテリー温度）の確認
3. EQU Temp（機器の温度）、デルタピーク値
● 充電の停止
充電中に ボタンを2秒間押すと、充電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、充電設定画面に進みます。
● 充電中の充電電流の変更
充電中に ボタンを1回タッチすると、充電電流の数値が点滅します。
この時、 ボタンを押して数値を変更した後 ボタンを押すと、充電を終了せずに充電電流の変更を行う事ができます。
● 充電終了後の画面表示
CdMh
CHG
8.40V
12:02
0.0A
2800mA
設定したバッテリータイプ ピーク電圧
充電完了表示 充電容量 充電時間
*バッテリーの内部抵抗と電圧の確認
充電終了後の ボタンを押すと、内部抵抗の画面が表示されます。
（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）
※すべての充電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェック後に充電が開始されます。
6Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER
Left 7mm Right 103mm
Bottom 8mm

※すべての放電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェック後に放電が開始されます。
放電するバッテリーを接続します。
1.0A 6C(7.2V)
Cut V 0.9V/Cell
◈ STEP 03 ◈
放電電流 バッテリーセル数
1セルあたりの
カット電圧
● 放電中の画面表示
CdMh
DCH
8.35V
8:11
1.0A
122mA
バッテリータイプ/セル数 現在の放電電流 バッテリー電圧
ステータス 現在の放電容量 放電の経過時間
*放電のオプション機能
放電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に放電画面に戻ります。
1. 入力電圧、放電カット電圧
2. END Temp（放電終了温度）、BAT Temp（バッテリー温度）の確認
3. EQU Temp（機器の温度）、AVG Volt（平均電圧）の確認
● 放電の停止
放電中に ボタンを2秒間押すと、放電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、放電設定画面に進みます。
● 放電終了後の画面表示
CdMh
End1
6.20V
58:02
0.0A
2800mA
設定したバッテリータイプ 放電終了電圧
放電完了表示 放電容量 放電時間
*バッテリーの内部抵抗と電圧の確認
放電終了後 ボタンを押すと、1つの情報ウィンドウが表示されます。
1. 各セルの抵抗値（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）
2. AVG Volt（平均電圧）
NiCd・NiMhバッテリーの放電
◈ STEP 3 LCD表示について
放電電流
バッテリーセル数
1セル当たりの電圧
メインメニューでＮｉＣｄまたはＮｉＭｈ
を選択します。
-select menu 1-
NiCd/NiMh
◈ STEP 01 ◈
放電(Discharge)を選択後
ボタンを押します。
Charge
1
Discharge
*NiCd/NiMh*
◈ STEP 02 ◈
Pb(lead)バッテリーの充電・放電
Pbモードでは、鉛蓄電池（Pb、lead-sulphuric acid、lead-gel）の充電・放電のための機能です。 定格電圧が6〜24Vのバッテリーが充電可
能です。 Pb電池は他の二次電池とは特性が異なり、原則として急速充電が不可能です。ほとんどのバッテリーは低充電電流（1/10C）で
12〜16時間の充電時間を要します。 バッテリーメーカーの充電仕様に準拠するようにしてください。 Pbバッテリー以外は絶対に充電・放
電を行わないでください。
メインメニューでPb(lead)を選択します。
-select menu 1-
Pb(lead)
◈ STEP 01 ◈
充電(Charge)を選択後
ボタンを押します。
Charge
1
Discharge
*Pb(lead)*
◈ STEP 02 ◈
Pb(lead)バッテリーの充電
◈ STEP 3 LCD表示について
充電電流
バッテリー電圧
基本モード
充電容量
：バッテリーを充電する際の電流値（A）を設定します。一般的な鉛バッテリーは、1/10Cで充電を推奨します。
（3000mAhのバッテリーは0.3A充電）
：充電するバッテリーの電圧を設定します。
：基本的な充電モード（固定）です。
：充電容量を制限する値（ｍAh）を設定します。この容量値を設定すると、設定された容量で充電が終了します。
（それ以前に満充電となった場合は、設定した容量に達していなくても充電は終了します）
走行後のバッテリーの保管充電時に使用すると便利な機能です。基本的な設定値は、バッテリーの容量よりも10％多い容量を設定します。
OFFにした場合は、この機能は作動しません。
充電電流
基本モード
充電するバッテリーを接続します。
0.3A
Normal
12.0V
3000mA
◈ STEP 03 ◈
バッテリー
セル数
充電容量
※すべての充電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェック後に充電が開始されます。
：バッテリーを放電する際の電流値（A）を設定します。
：放電するバッテリーのセル数を設定します。セル数を変更すると自動的にパックの電圧が表示されます。
：放電を終了する1セルあたりの電圧を設定します。
7Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

Pb(lead) バッテリーの放電
メインメニューでPb(lead)を選択します。
-select menu 1-
Pb(lead)
◈ STEP 01 ◈
放電(Discharge)を選択後
ボタンを押します。
Charge
1
Discharge
*Pb(lead)*
◈ STEP 02 ◈
● バッテリーセル数の確認
EQU
USER
6S(12.0V)
6S(12.0V) ユーザー設定のセル数（電圧）
ユーザーが設定したバッテリーのセル数（電圧）です。
*充電器で認識したセル数（電圧）と、設定したセル数（電圧）が一致しているの
を確認したら、 ボタンを押して充電を開始します。
もし、バッテリーのセル数設定が間違っていて充電器が認識したセル数（電圧）と異な
る場合は、 ボタンを押して前の画面でバッテリーのセル数（電圧）を修正してください。
充電器で認識したセル数（電圧）
ユーザー設定のセル数（電圧）
充電器で認識したセル数（電圧）
充電器で認識したバッテリーのセル数（電圧）です。
● 充電中の画面表示
Pb
CHG
12.0V
12:02
3.0A
1980mA
バッテリータイプ/セル数 現在の充電電流 バッテリー電圧
ステータス 現在の充電容量 充電経過時間
*充電のオプション機能
充電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に充電画面に戻ります。
1. 入力電圧、充電カット電圧
2. END Temp（充電終了温度）、BAT Temp（バッテリ温度）の確認
3. EQU Temp（機器の温度）、AVG Volt（平均電圧）を確認
● 充電の停止
充電中に ボタンを2秒間押すと、充電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、充電設定画面に進みます。
● 充電中の充電電流の変更
充電中に ボタンを1回タッチすると、充電電流の数値が点滅します。
この時、 ボタンを押して、数値を変更した後、 ボタンを押すと、充電を終了せずに充電電流の変更を行う事ができます。
● 充電終了後の画面表示
Pb
CHG
12.0V
12:02
0.0A
3000mA
設定したバッテリータイプ ピーク電圧
充電完了表示 充電容量 充電時間
*バッテリーの内部抵抗と電圧の確認
充電終了後の ボタンを押すと、内部抵抗の画面が表示されます。
（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）
※すべての放電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェック後に放電が開始されます。
放電するバッテリーを接続します。
1.0A 6S(12.0V)
Cut V 1.5V/Cell
◈ STEP 03 ◈
放電電流 バッテリーセル数
1セルあたりの
カット電圧
◈ STEP 3 LCD表示について
放電電流
バッテリーセル数
1セル当たりの電圧
● バッテリーセル数の確認
EQU
USER
6S(12.0V)
6S(12.0V) ユーザー設定のセル数（電圧）
ユーザーが設定したバッテリーのセル数（電圧）です。
*充電器で認識したセル数（電圧）と、設定したセル数（電圧）が一致しているのを確認したら、
ボタンを押して放電を開始します。
もし、バッテリーのセル数設定が間違っていて充電器が認識したセル数（電圧）と異なる場合は、
ボタンを押して前の画面でバッテリーのセル数（電圧）を修正してください。
充電器で認識したセル数
（電圧）
ユーザー設定のセル数
（電圧）
充電器で認識したセル数（電圧）
充電器で認識したバッテリーのセル数（電圧）です。
：バッテリーを放電する際の電流値（A）を設定します。
：放電するバッテリーのセル数を設定します。セル数を変更すると自動的にパックの電圧が表示されます。
：放電を終了する1セルあたりの電圧を設定します。
8Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

● 放電中の画面表示
Pb
DCH
8.35V
8:11
1.0A
122mA
バッテリータイプ/セル数 現在の放電電流 バッテリー電圧
ステータス 現在の放電容量 放電の経過時間
*放電のオプション機能
放電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に放電画面に戻ります。
1. 入力電圧、放電カット電圧
2. END Temp（放電終了温度）、BAT Temp（バッテリー温度）の確認
3. EQU Temp（機器の温度）、AVG Volt（平均電圧）の確認
● 放電の停止
放電中に ボタンを2秒間押すと、放電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、放電設定画面に進みます。
● 放電終了後の画面表示
Pb
End1
6.20V
58:02
0.0A
2800mA
設定したバッテリータイプ 放電終了電圧
放電完了表示 放電容量 放電時間
放電終了後 ボタンを押すと、1つの情報ウィンドウが表示されます。
1. 各セルの抵抗値（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）
Volt Meter
メインメニューからVolt Meterを選択します。
-select menu 1-
Volt Meter
Volt Meter機能はLipo・LiFeバッテリーの各セルごとの電圧やトータル電圧を簡単に確認することができる機能です。
バッテリーのセルのばらつきや全体的な電圧のチェック、充放電するかどうかを確認するのに便利です。
* Quik Volt Meter：メイン画面でESCボタンを3秒以上長押しすると、電圧メーターに移動します。
各セルの現在の電圧
4.18
4.18
4.19
4.19
4.19
4.19
全セルの電圧
BAT Total Volt
25.12
ユーザセッティング
Main menu On/Off
メイン画面に構成される各種メニューをカスタマイズするための機能です。
ユーザー自身が好みに応じてメイン画面に表示する各種メニューをOn・Off（表示・非表示）することができます。
* ボタンで表示されているメニューをOn・Off（表示・非表示）するかどうか選択して、 ボタンを押すとメモリー
されます。 設定できるメニューは、次のとおりです。
（LiPo、LiFe、NiCd/ NiMh、Pb（lead）、Volt Meter）
LiPo On/Off
Main menu On/Off
Key tones
ボタン操作時の音のOｎ・Off（有無）を設定します。
- Key tones-
On / Off
Key timer
充電・放電終了、エラーメッセージのアラーム音の時間を設定する機能です。
Offにした場合、充電・放電が終了したりエラーが出るとLEDインジケータでお知らせします。
Foreverに設定した場合、 ボタンを押すまでアラーム音は停止しません。
(Off, 5sec, 15sec, 30sec, Forever)
- Key timer -
5sec
-select menu 1-
User Setting
メインメニューからUser Settingを選択します。
ボタンを押すと、
画面が切り替わります。
9Muchmore Racing Co., Ltd.
SUPER COMPACT DUAL PORT CHARGER/DISCHARGER
