(1) Generalidades
Esta fuente de alimentación tiene muchas prestaciones, que anteriormente no se habían dado en fuentes de alimentación
industriales. La fuente está diseñada de forma que soporta los altos niveles de perturbaciones habituales en la industria pesada, y
tiene unas emisiones parasitarias tanbajas, que puede serusada enzonas residenciales, de oficinas o de industria ligera, cumpliendo
las normativas vigentes.
La fuente de alimentación tiene unas propiedades que se apartan de las capacidadesde los interruptoresde red. La elevada corriente
de puesta en marcha y de cortocircuito puede disparar determinados interruptores automáticos.
Para el funcionamiento y el test de aparatos de automatismos industriales, la fuente de alimentación dispone de unos pulsadores
‘’TESTSTOP’’ y ‘’ RESTART’’. Cuando sea necesario, puede ponerse en reposo apretando el pulsador rojo ‘’TESTSTOP’’, y
mediante el pulsador verde ‘’RESTART’’ puede volverse a poner en marcha.
ATENCIÓN!! La fuente de alimentación vuelve a ponerse en marcha en cuanto vuelve a tener tensión de red.
La fuente de alimentación tiene un contacto de semiconductor de preaviso/aviso de alarma. El contacto se abre cuando la fuente
se acerca a una sobrecarga o a un calentamiento excesivo por falta de ventilación, y está próximo el umbral de desconexión. De
no resolver la carga o si la temperatura sigue subiendo, acabará desconectando. Una vez normalizada la carga o bajado la
temperatura se efectuará la nueva puesta en marcha accionando el pulsador ‘’RESTART’’.
La fuente de alimentación puede configurarse mediante los interruptores DIP en fuente de alimentación con función de carga
baterías. En caso de una bajada de tensión por descarga de la batería de plomo - ácido actuará el contacto de preaviso/alarma.

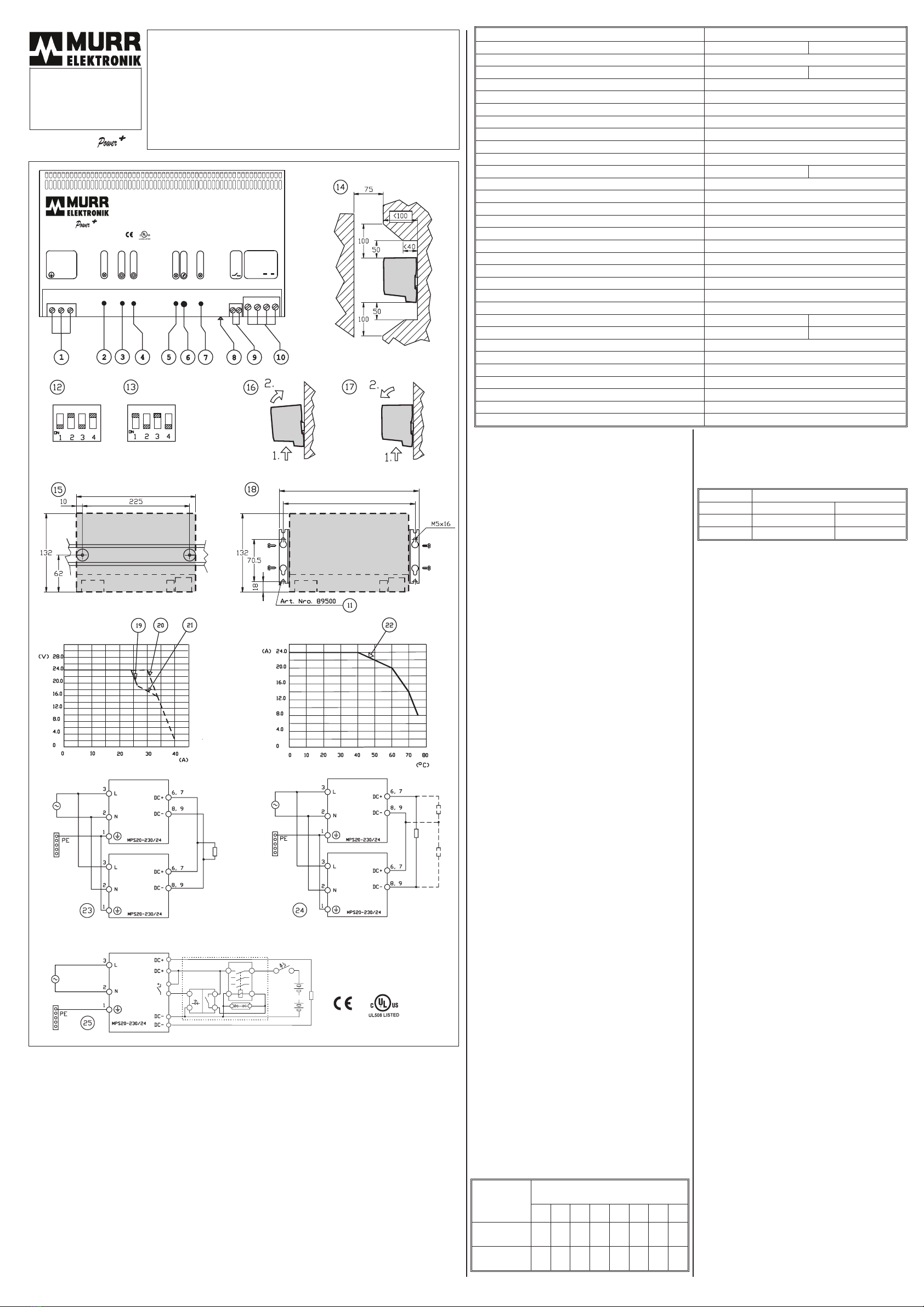

(3) Prestaciones
[1] Bornes de entrada:
Rendimiento
Rígido 1,5 - 2,5 mm² / 16 - 14 AWG
Flexible 1,5 - 2,5 mm² / 16 - 14 AWG
Flexible con embocadura con/sin cubierta de plástico 1,5 mm² / 16 AWG
Los manquitos finales han de tener una longitud ≥10 mm
Par de apriete: 0,4 - 0,5 Nm / 5 - 7 lb. in.
[2] ‘’SHUTDOWN’’ Alarma LED rojo
[3] ‘’RESTART’’, poner en marcha, pulsador verde
[4] ‘’TESTSTOP’’, parar, prueba, pulsador rojo
[5] Salida ‘’OK’’, LED verde
[6] ‘’U-ADJ’’ Potenciómetro ajuste tensión de salida
[7] ‘’CURRENT LIMIT’’ LED de corriente límite
[8] Interruptor DIP parta seleccionar el tipo de función
[9] Bornes de conexión de la alarma, desmontables
[10] Bornes de salida:
Rendimiento
Rígido 4 - 10 mm² / 11 - 7 AWG
Flexible 4 - 10 mm² / 11 - 7 AWG
Flexible con embocadura con/sin cubierta de plástico 4 mm² / 11 AWG
Los manquitos finales han de tener una longitud ≥12 mm
Par de apriete: 1,2 - 1,5 Nm / 11 - 13 lb. in.
Accesorios
[11] Juego de tornillos de sujeción Art. No. 89500
(4) Clases de funcionamiento
Como fuente de alimentación
La fuente de alimentación se suministra en la función de fuente de
alimentación [12] y con una tensión de salida ajustada a 24,15
VDC. Interruptor DIP 1 y 3 en ON , 2 y 4 en OFF. En esta función
la fuente de alimentación se para automáticamente en el estado
RESTART cuando la corriente de carga es superior a 26 A durante
mas de 400 ms, o la fuente esta continuamente sobrecargada o
la temperatura de funcionamiento sea demasiado alta. Cuando la
fuente se acerca hacia el límite de desconexión, actúa una
prealarma a través del contacto de alarma y se enciende el LED
ámbar ‘’CURRENT LIMIT ‘’.
Como fuente de alimentación con función carga de baterías
La función ‘’Carga de baterías’’ se consigue mediante los
interruptores DIP 2 y 4 en ON, 1 y 3 en OFF [13]. Cuando en esta
función, la fuente de alimentación para automáticamente en el
estado RESTART cuando la batería, debido a una sobrecarga, se
ha descargado hasta una tensión de salida de 19 VDC.
Igualmente, el contacto de alarma desconecta el relé de baja
tensión de la batería. Cuando durante un corte de red, la tensión
de la batería se ha descargado por debajo de 19 VDC. Al volver
de nuevo la tensión de red, la fuente de alimentación se conecta
automáticamente de nuevo, también se conecta el relé de baja
tensión de batería y empieza a cargar la batería con una corriente
que esta por encima de la corriente de carga (Ibateria = Imáx -
Icarga ). Durante el tiempo de carga de la batería se enciende el
LED ámbar ‘’CURRENT LIMIT’’.
(5) Lugar de montaje
La fuente de alimentación se ha de montar horizontalmente (con
los bornes hacia abajo). La fuente de alimentación deberá
montarse de forma que pueda refrigerar circulando el aire por
convección natural. Esto aumentará la seguridad de
funcionamiento y se asegurará la fiabilidad de la fuente de
alimentación durante más tiempo. En el montaje hay que dejar el
máximo espacio disponible para la circulación de aire. El esquema
[14] muestra las distancias mínimas con los demás aparatos. La
separación lateral hacia otros aparatos ha de ser de 25 mm, y de
50 mm si se trata de aparatos generadores de calor. Hay que tener
en cuenta, que la temperatura por encima de los aparatos sea
20°C superior a la que hay debajo. Como temperatura ambiental
se considera la que hay directamente debajo del aparato. Si la
circulación de aire es limitada, hay que realizar una ventilación
forzada. El montaje debe cumplir con las condiciones EN 60950-1
Punto 4.7 y 4.6.1. Clase de protección de chasis IP 20 (EN 60529).
(6) Montaje y sujeción por tornillos
Montaje en guía [15]
La guía deberá estar sujeta de forma, que al montar o desmontar
la fuente de alimentación, la guía no se flexione. Debajo de los
tornillos de sujeción se colocaran las arandelas de 20 mm de
diámetro para evitar la flexión de la guía. Instrucciones de montaje
[16]. Instrucciones de desmontaje [17].
Sujeción por tornillos [18]
Las patas se sujetan a la fuente de alimentación mediante tornillos
autorroscantes de 2,9 x 16 mm. La sujeción de la fuente se realiza
mediante 4 tornillos M5 que se pueden obtener como Art. No.
89500.
(7) Puesta en marcha de la fuente de alimentación
La fuente de alimentación como tal está lista para el uso. Ver
posibilidades de conexión en el anexo.
(8) Puesta en marcha de la fuente de alimentación con
función de carga de baterías.
Comprobar la tensión de carga continua recomendada por el
fabricante de la batería. En caso de no disponer de este dato, se
puede ajustar la tensión en vacío de la fuente de alimentación
mediante el potenciómetro U-ADJ de la siguiente manera:
Para la vida de la batería, la temperatura ambiente no debería
ser superior a los 35°C con carga continua, y tampoco
sobrepasar, ni por poco tiempo, los 40°C. La fuente no es
apropiada para baterías de NiCd.
En las delegaciones de Murrelektronik pueden adquirirse relés
de baja tensión de acumuladores y fusibles de protección para
baterías.
Utilice siempre el tamaño apropiado de fusible o de protección
automática y sitúelos lomas cerca posible de la batería.Asegure
una buena ventilación en el entorno de la batería. La fuente de
alimentación puede ser dañada con el cambio de polaridad de
la batería. Ver instrucciones de montaje [25]. La corriente de
descarga de la fuente de alimentación y del relé de baja tensión
sin tensión de red es de Art. no. 89510 / 150 mA - Art. No. 89513
/ 700 mA.
(9) Capacidad de carga
La fuente de alimentación deberá montarse con los bornes hacia
abajo para garantizar la refrigeración necesaria. La corriente
nominal es de 20 A, pero debido a la naturaleza de las
instalaciones industriales, la fuente de alimentación puede
suministrar una corriente superior sin perjudicarla o disparar la
alarma. En el gráfico [19] se muestra la curva de corriente y
tensión de la fuente de alimentación. La curva [20] muestra la
respuesta corriente tensión dinámica de una carga 50 ms. La
curva [21] muestra la curva dinámica decorriente/tensión de 400
ms. El diagrama [22] muestra la curva de deriva de la fuente de
alimentación.
(10) Conexión en paralelo [23]
Es posible de conectar de hasta 3 fuentes en paralelo. Para
conseguir una distribución homogénea de la corriente se ha de
tener en cuenta los siguientes puntos. La tensión en vacío de
cada fuente debe ser ajustada a los mismos valores. Los cables
de conexión desde cada fuente hasta el punto comn deberán
tener la misma sección y longitud. El funcionamiento en paralelo
se basa en una regulación electrónica controlada de la vertiente
del 0,5% de tensión/corriente. Los bornes de los contactos de
alarma hay que conectarlos en serie. Para servicio en
redundancia, las salidas deben estar conectadas a través de
unos diodos, con el fin de mantener las funciones de alarma. Art.
896014. Con la función de carga de baterías es aconsejable,
que la conexión de cada fuente de alimentación al borne positivo
de la batería se realice a través de un fusible de 25 A.
Únicamente podrán conectarse fuentes de alimentación en
paralelo cuando la tensión de red sea superior a 205 VAC.
(11) Conexión en serie [24]
Pueden conectarse dos fuentes de alimentación en paralelo
para obtener 48 VDC o bien +/-24 VDC. Los contactos de alarma
se conectaran en serie.
(12) Ajuste de la tensión
La tensión en vacío se ajusta en fábrica a una tensión de 24,15
VDC. Con el potenciómetro ‘’U-ADJ’’ [16] puede aumentarse la
tensión en el sentido de las agujas del reloj (girando hacia la
derecha). Si el ajuste excede de 28 VDC se puede desconectar
la fuente. Si esto sucede, reducir la tensión y apretar el pulsador
verde ‘’RESTART’’.
(13) Contacto de alarma [9]
El contacto de alarma está cerrado durante el funcionamiento
normal de la fuente y se abre por ejemplo por corte de red, bajada
de tensión, cortocircuito, sobrecarga (preaviso funcionando la
fuente de alimentación), sobrecarga a la salida, y baja tensión a
la salida (funcionando con la función de carga de baterías).
ATENCIÓN!!! Utilizando el contacto semiconductor se ha de
tener en cuenta la polaridad correcta y la carga máx. (60 VDC -
0,2 A). La resistencia aproximada es de 3-6 ohmio.
(14) Protección de cortocircuito en la salida
funcionando como fuente de alimentación
La fuente de alimentación puede disparar los siguientes
contactores automáticos ABB-STOTZ:
-S201-C3A
-S201-Z10A
(15) Normas
Seguridad eléctrica EN 60950-1, UL 1950, UL 508, SELV
EMV EN 61204-3, (2000), emisiones, inmunidad
Inmunidad EN 61000-4-2, (1995), ESD 4/8 kV
EN 61000-4-3, (1996), Campo-Rf 10 V/m
EN 61000-4-4, (1995),EFT/B 2/2/1 kV
EN 61000-4-5, (1995), Surge 2/4/0,5 kV
EN 61000-4-6, (1996), Cond.Rf 10 V
ENV 50204, (1995), Campo-Rf 10V/m
Extensión de EN 55022 B, radiofrecuencias Emisiones
EN 60204-1, 60 V / 1 s
Reservado el derecho de modificar estas especificaciones
Product of the PIP - serie
Lea detenidamente las instrucciones de montaje antes de su
instalación y uso para que pueda utilizar la multiplicidad de
prestaciones de la fuente de alimentación. Esta tiene propiedades
que le ayudarán a una mayor seguridad en su sistema. La fuente de
alimentación puede adaptarse a un acumulador de forma que puede
trabajar con la función de carga baterías. Guarde estas instrucciones
de montaje para posibles consultas futuras.
MPS20-230/24
Art. No. 85057
Instrucciones de montaje
(2) Especificaciones técnicas, Art. No. 85057
V1.3
Función Fuente alimentación Fuente de alimentación con
función de carga de baterías
Tensión nominal 200 - 240 VAC 50/60 Hz
Rango de tensión de entrada 185 - 265 VAC 50/60 Hz 200 - 265 VAC 50/60 Hz
Corriente de entrada I nominal 4,0 A
rms
Corriente de arranque ninguna
Rendimiento, típico 90%
Factor de potencia, típico 0,60
Disparador de bajada de tensión de red si
Fusible externo, máximo 16 A
Clase de protección 1
Tensión de salida 24 VDC (22 - 28 VDC) 24 - 28 VDC
Regulación estática +/-1%
Regulación dinámica, típico 0->100%, 5% 1ms / 100%->5%, 5% 1ms
Tiempo de arranque < 3,5 s / 200 VAC - < 2,5 s / 240 VAC
Tiempo de retención de la salida (caída de red) > 10 ms / 230 VAC
Corriente de salida, +60°C continuos 20 A
Corriente de salida, +40°C continuos 24 A
Corriente máxima de salida 30 A / 50 ms sin deriva de tensión
Corriente de salida, cortocircuito 40 A / < 400 ms
Ondulación residual <20mV
rms
Protección de sobrecarga y temperatura si
Disparador de sobretensión >28,5VDC
Disparador de sobrecorriente 26 A y 400 ms no
Disparador de baja tensión 21 VDC típico (controlado
por corriente) 19 VDC, típico
Conexión en paralelo Uin 205 VAC, 5% carga mínima, máximo 3 fuentes si
Contacto de alarma abriendo 0,2 A 60 VDC
Humedad relativa 5 - 95% sin condensación
Temperatura de trabajo 0°C - +60°C (0°C - +50°C UL)
Temperatura de almacen -25°C - +85°C
Protección EN 60529, de clase IP20
Dimensiones B x H x T; peso 243 x 132 x 123 mm; 2,5 kg
Tensión de carga
continua 12 célu-
las
Tensión de carga continua promedia, temperatura
habitual de la batería
+5°C 10°C 15°C 20°C 25°C 30°C 35°C 40°C
Baterías sin man-
tenimiento 28,0V 27,9V 27,8V 27,6V 27,4V 27,2V 27,0V 26,8V
Baterías abiertas 27,2V 27,1V 26,9V 26,7V 26,5V 26,3V 26,1V 25,9V
Art. No.
tamaño Relé de baja tensión de batería Fusible de protección
20A 89510 89522
40A 89513 89524
NL
200-240VAC
-
-
+
+
SWITCH MODE POWER SUPPLY
ART. NO. 85057
INPUT
INPUT: L/N/PE 200-240V 50/60Hz 4,0A
OUTPUT: 24V DC 20A SELV
IP20
MPS20-230/24 SINGLE PHASE
SHUTDOWN
RESTART
TEST STOP
OK
LIMIT
CURRENT
CONTACT
SIGNAL
DC60V / 0.2A
24-28V
+
OUTPUT
DC24V/20A
U-ADJ.
123 45 6789
t60 C
o
product of the series
12345678910
Art. No. 85057 Art. No. 89510 Art. No. 89522
243 276
262.5
230 VAC
230 VAC
230 VAC
(+/ - 24 VDC)
48 VDC
24 VDC
CAUTION
- Read instruction manual before installation
and use. Two operating modes available
- Risk of electric shock. Do not open the
case. No user serviceable parts inside.
ATTENTION
- Reportez-vous aux instructions de service
avant le montage et la mise en service de l'appareil.
Deux modes operatoires sont possibles
- Risque d'electrocution. Ne pas ouvrir l'appareil.
Ne contient pas de pieces interchargeables
par l'utilisateur
E200364
61 RM
E200364
61 RM
6
4
2
1
3
5
2
1
A1
A2
2
22-28 VDC
13
14
~
_
_
_
+
-
A1
A2
1
7
8
9
4
5
++
-
-
6
