MYERS FlexVane MES106 User manual

OWNER’S MANUAL
FlexVane Pump
NOTICE D’UTILISATION
Pompe FlexVane
MANUAL DEL USUARIO
Bomba FlexVane
Installation/Operation/Parts
For further operating,
installation, or maintenance
assistance:
Call 1-419-289-1144
English ...................... Pages 2-7
Installation/Fonctionnement/Pièces
Pour plus de renseignements
concernant l’utilisation,
l’installation ou l’entretien,
Composer le 1 [phone]
Français ................. Pages 8-13
Instalación/Operación/Piezas
Para mayor información sobre
el funcionamiento, instalación o
mantenimiento de la bomba:
Llame al 1-419-289-1144
Español ...............Paginas 14-19
MY782 (Rev. 12/22/09)
Model MES106
1101 Myers Parkway
Ashland, OH 44805
Phone: [phone]
Fax: [phone]
Web Site: http://www.myerspump.com

Safety 2
SAFETY INFORMATION
Use this pump only on a 115
volt circuit. Pump is equipped
with an approved 3-conduc-
tor cord and 3-prong, grounding-type
plug. To reduce the risk of electric shock,
connect it to a properly grounded,
grounding-type receptacle.
If circuit has a 2-prong receptacle, replace
it with a properly grounded 3-prong recep-
tacle installed in accordance with the
National Electrical Code and local codes
and ordinances.
Any extension cord used must be outdoor
grade, gauge 16 AWG or heavier, and not
more than 25’ long.
Risk of fire or explosion if
used to pump flammable liquids or if used
in explosive atmospheres. Pump water
only with this pump. Pump is designed
to pump water at temperatures between
32°-77° F (0°-25° C) only.
Risk of electrical shock. Do
not allow the motor to get wet!
Risk of burns. During nor-
mal operation, motor will normally run hot
enough to burn you. Do not touch motor
when it is hot.
Do not operate the pump continuously at a
discharge pressure of more than 12 psi
(83 kPa) or discharge lift of more than
28’ (8.5 M), as the motor will exceed the
normal safe operating temperature and
may heat to 180° - 190° F (82° C - 88° C).
NOTICE: This unit is not designed for appli-
cations involving salt water or brine! Use
with salt water or brine will void warranty.
Hazardous
voltage

Installation 3

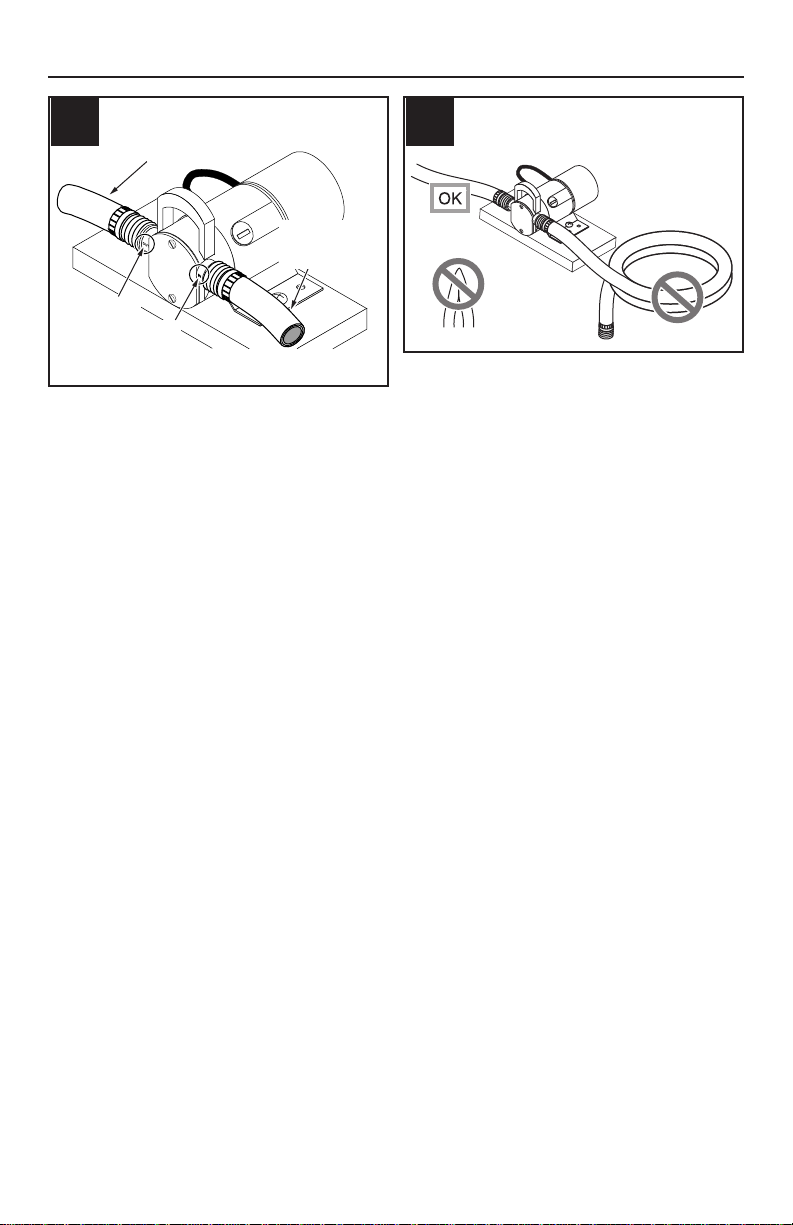

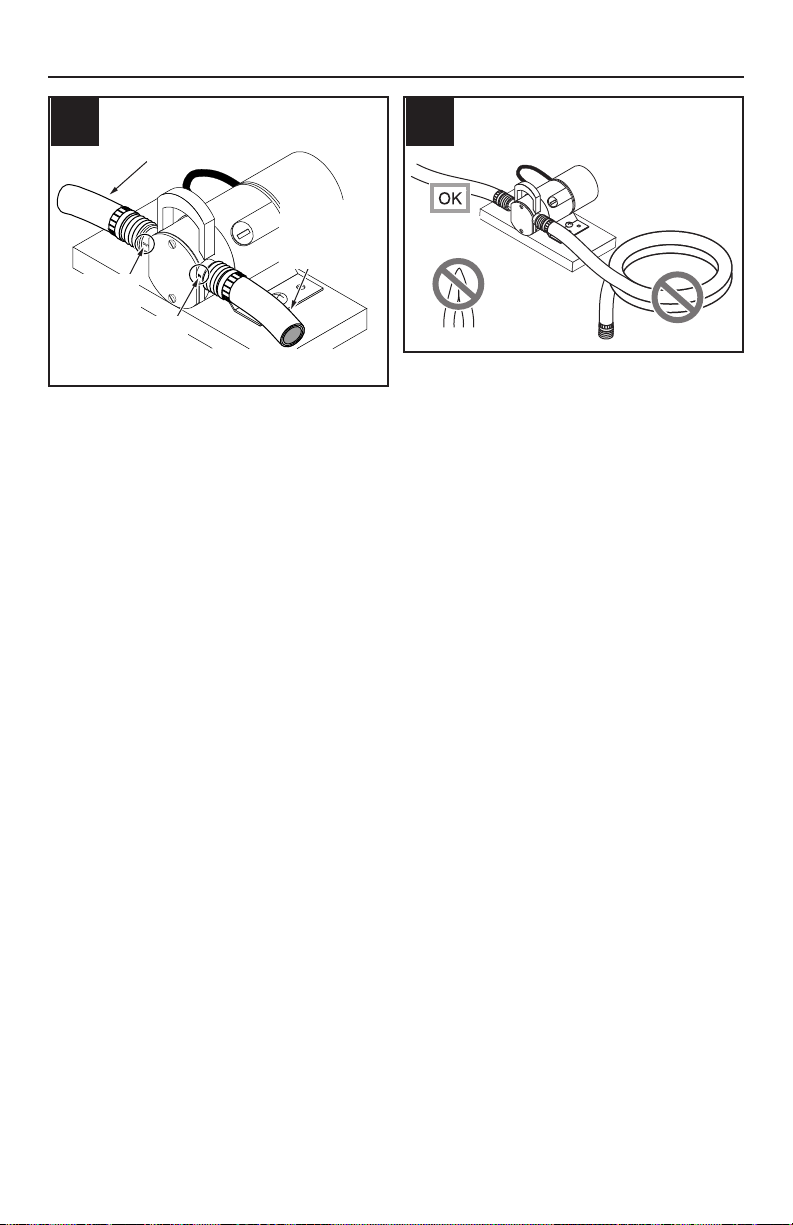

USE 1/2" HOSE (OR LARGER)
Use a reinforced hose on the inlet. The
pump should be less than 10’ above and
less than 25’ to one side of the water
source. Make the outlet hose as short as
possible – 25’ or less.
Check the washer in the inlet fitting to
make sure it is airtight. If this joint leaks
air, the pump will not operate.
DO NOT RUN THE PUMP DRY!
Mount the pump solidly on a stable
platform.
KEEP THE HOSES AS STRAIGHT
AS POSSIBLE
To reduce friction, do not coil or kink the
hoses. When pumping from a well or
stream, raise the inlet hose a few inches off
the bottom to avoid sucking in sand, silt or
pebbles (which can disable the impeller).
Install the suction attachment (included) to
protect the pump from large solids .
NOTICE: Attach the suction attachment to
the end of the inlet line and place it in at
least 1/2" of water at the lowest point to be
pumped. Be sure all connections are air tight.
1/2" or Larger
Outlet Hose
Water OUT
Water IN
1/2" or Larger
Reinforced
Inlet Hose
1
No kinks! No Coils!
Straight
Hose!
2

Installation 4

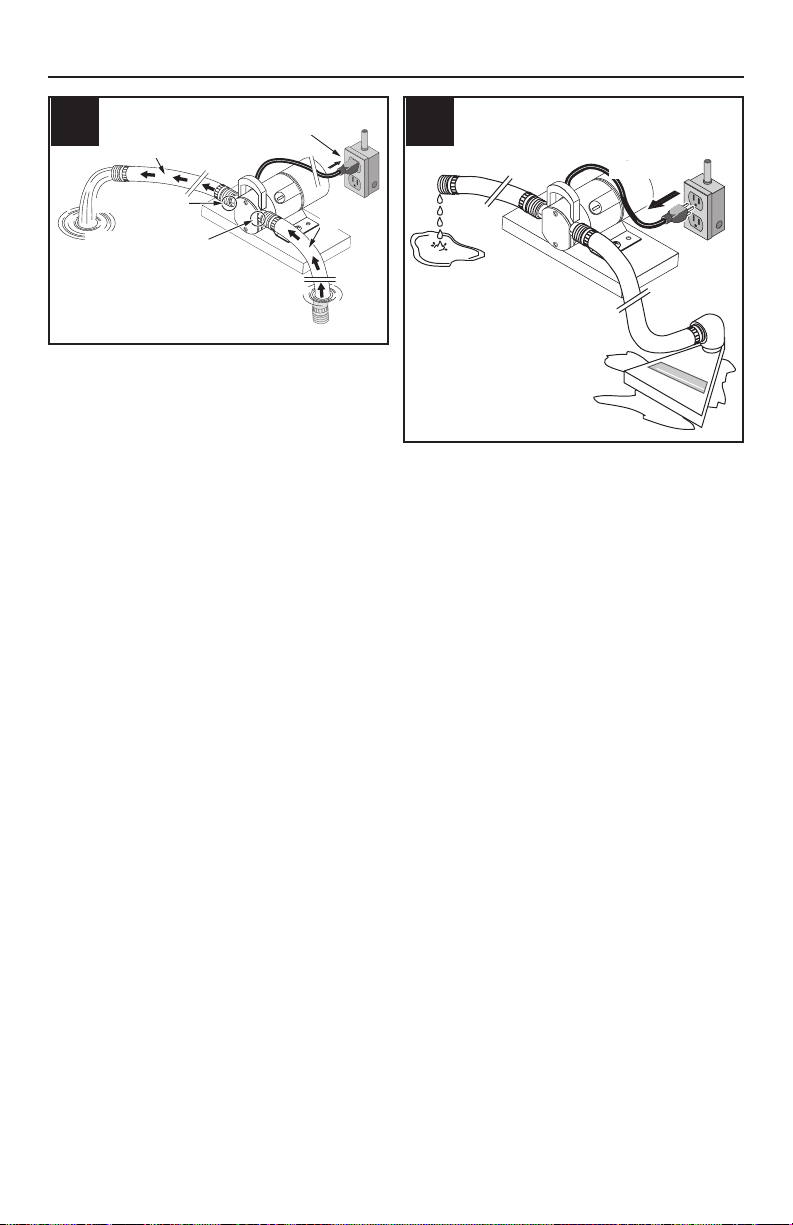

INLET HOSE GOES IN THE
WATER; OUTLET HOSE STAYS
OUT OF THE WATER. MOTOR
MUST STAY DRY
To prime the pump, fill the suction hose
with water, put it back in the water source,
dry your hands, and start the pump.
Make sure all inlet connections are tight
(no air leaks) and the inlet hose is in the
water. Make sure the end of the outlet hose
is
not under water. If the outlet is under
water, the pump may not work.
Plug the cord into a 3-wire, 115 volt,
60 Hz, grounded A.C. outlet.
You should get water in 30 seconds or less.
If not, refill the hose and repeat the
process. If your pump does not prime on
the second try, check the impeller and the
inside of the pump head for wear. Replace
as needed.
The motor must have air circulation
around it for proper cooling. This pump
will lift water 12’; trying to lift water more
than 12’ can cause the motor to run hot.
The motor has a thermal overload which
will stop it if it gets too hot. If the motor
stops, allow it to cool for 30 minutes
before trying to start it again.
UNPLUG THE PUMP
Unplug the pump before all the water is
completely gone.
DO NOT RUN PUMP DRY!
PERFORMANCE
The pump will deliver 350 gallons/1325
liters per hour with an unrestricted dis-
charge line. If the discharge line is restrict-
ed or raised and the pressure on the pump
outlet port increases, it will pump less
water.
NOTICE: This pump’s motor has brushes.
Inspect the brushes frequently; replace
them if they’re worn.
N
Water IN
Water OUT
Outlet Hose Plug in pump to start it.
NOTE: If you don't get water in
30 seconds or less, refill the hose
and repeat the process.
Inlet Hose
3
Unplug
4

Troubleshooting 5
SYMPTOM PROBABLE CAUSE(S) CORRECTIVE ACTION
Pump stops without Pump has overheated Wait for overload to reset; pump will automatically
warning and thermal overload restart
has tripped
Discharge hose too long Use shorter hose or reduce lift
or discharge lift higher
than 28’
Pump Won’t Prime Suction hose not full Fill suction hose (see Page 4)
Suction hose too long or Use 1/2"Suction hose, 25’ long or less
too small (the shorter the hose, the better)
Worn impeller Replace impeller
Suction leaks Replace hose washer, check for leaks in hose
Suction hose kinked Straighten out suction hose
or coiled
Pump leaks Shaft U-cup seal leaks Replace pump
Cover O-Ring leaks Replace cover O-Ring
Pump runs, pumps Worn impeller Replace impeller
little or no water Bad motor brushes Replace motor brushes
Bad U-cup shaft seal Replace pump
(pump will leak)
Suction or discharge hose Straighten out hose
kinked or coiled

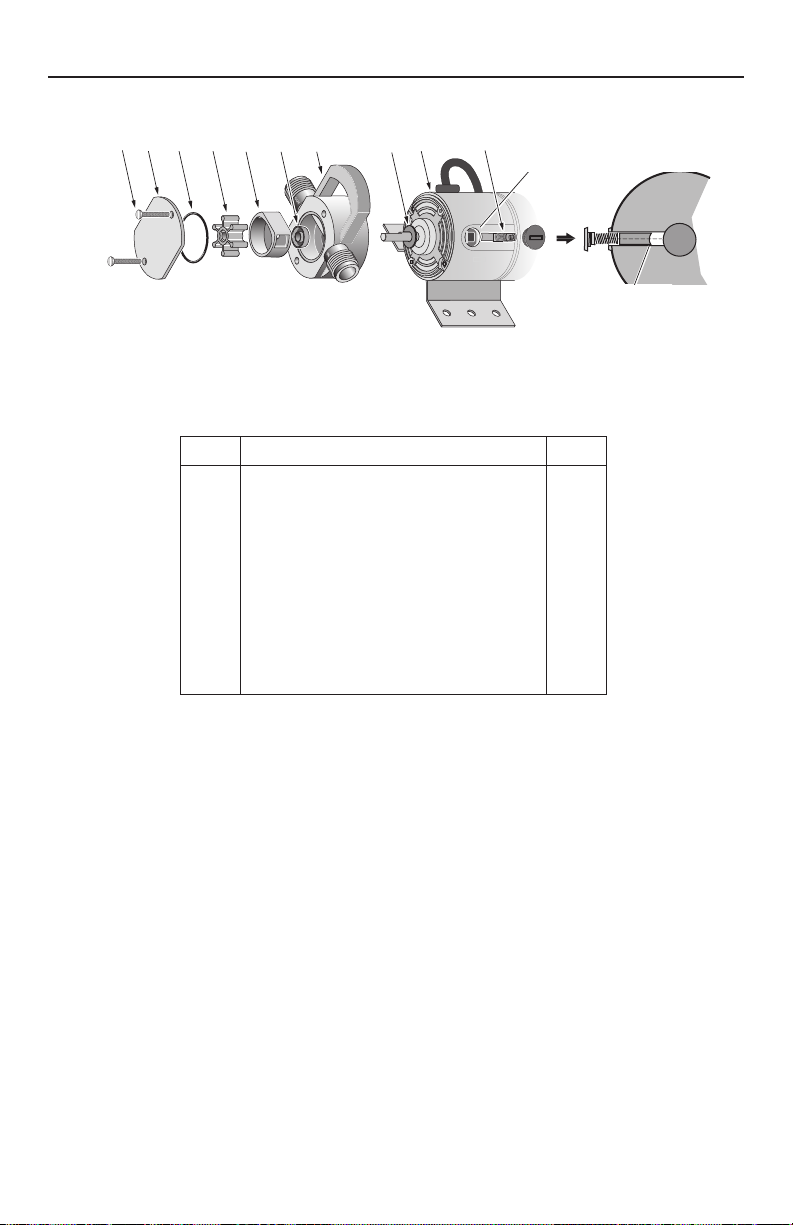

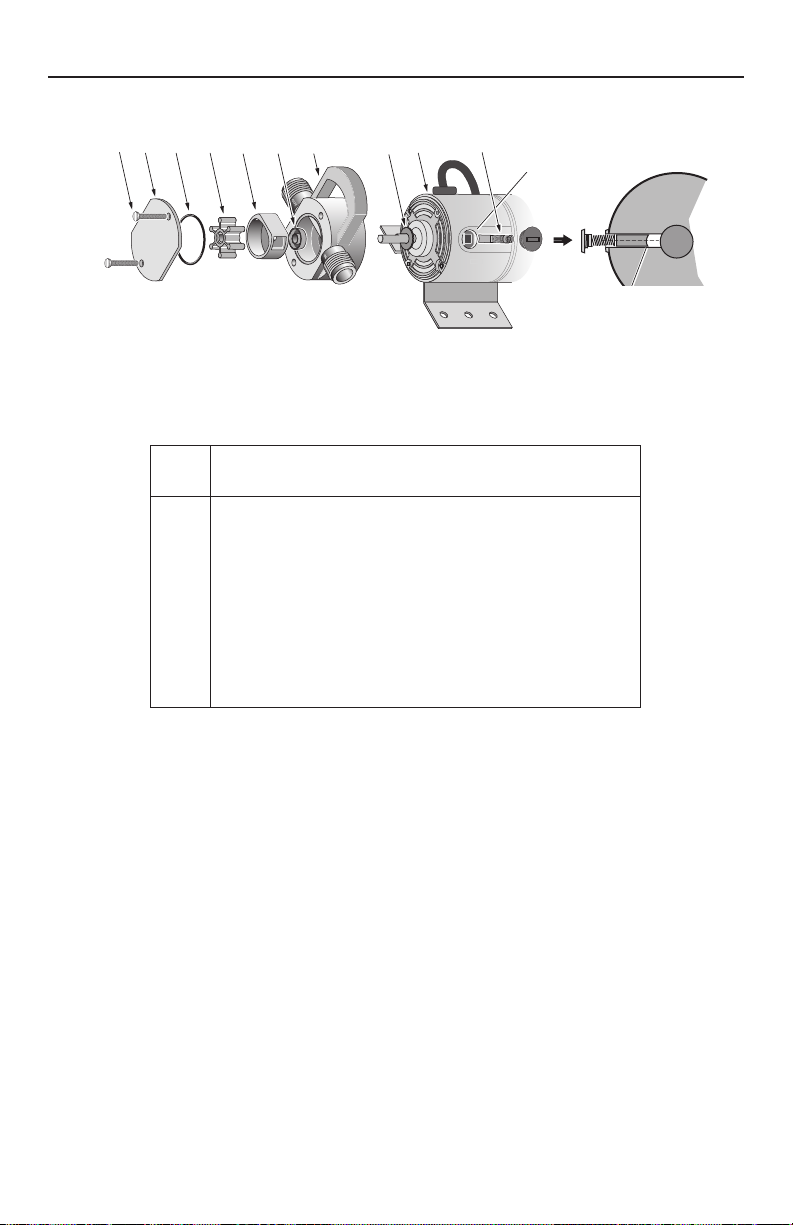

Component Reference and Brush Installation 6
Pump Head Assembly No. RP4940-22
includes Key Nos. 1 through 7.
Service Kit No. FP003414S-01
includes 1 each of Key Nos. 3, 4, and 6.
Brush Kit No. FP003415S
includes a pair of replaceable brushes, springs,
and caps, Key No. 10.
Pud-L-ScoopTM No. FP000349A
includes the Pud-L-ScoopTM, and a 6’ garden
hose with washer.
Key Part
No. Description
1 10-32x1-3/4 Phil. Hd Screw*
2 End Cover / Wear Plate
3 O-Ring
4 Impeller
5 Insert
6 U Cup Seal
7 Pump Body
8 Slinger
9 Motor**
10 Motor Brush and Spring Set (1 Pair)
* Standard hardware item; purchase locally.
** If motor fails, replace entire pump.
MODEL MES106
COMPONENT REFERENCE
Brush must enter
square hole.
Match brush curve
to armature curve
1234567 8910

Warranty 7
LIMITED WARRANTY
F.E.MYERS warrants to the original consumer purchaser (“Purchaser” or “You”) of the
products listed below, that they will be free from defects in material and workmanship for
the Warranty Period shown below.
Product Warranty Period
Jet pumps, small centrifugal pumps, whichever occurs first:
submersible pumps and 12 months from date of original installation, or
related accessories 18 months from date of manufacture
Fibrewound Tanks 5 years from date of original installation
Steel Pressure Tanks 5 years from date of original installation
Sump/Sewage/Effluent Products 12 months from date of original installation, or
18 months from date of manufacture
Our warranty will not apply to any product that, in our sole judgement, has been subject
to negligence, misapplication, improper installation, or improper maintenance.Without
limiting the foregoing, operating a three phase motor with single phase power through a
phase converter will void the warranty. Note also that three phase motors must be
protected by three-leg, ambient compensated, extra-quick trip overload relays of the
recommended size or the warranty is void.
Your only remedy, and F.E.MYERS’s only duty, is that F.E. MYERS repair or replace
defective products (at F.E. MYERS’s choice).You must pay all labor and shipping charges
associated with this warranty and must request warranty service through the installing
dealer as soon as a problem is discovered. No request for service will be accepted if
received after the Warranty Period has expired.This warranty is not transferable.
F.E. MYERS SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR
CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER
EXPRESS AND IMPLIED WARRANTIES, INCLUDING BUT NOT LIMITED TO THE
IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE.THE FOREGOING WARRANTIES SHALL NOT EXTEND BEYOND THE
DURATION EXPRESSLY PROVIDED HEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential
damages or limitations on the duration of an implied warranty, so the above limitations or
exclusions may not apply to You.This warranty givesYou specific legal rights and You may
also have other rights which vary from state to state.
This warranty supersedes and replaces all previous warranty publications.
F.E. MYERS
1101 Myers Parkway, Ashland, OH 44805-1989
Phone: [phone] • Fax: [phone] • www.femyers.com
In Canada: 269 Trillium Dr., Kitchener, Ontario N2G 4WS
Phone: [phone] • Fax: [phone] • www.myerspump.com

Sécurité 8
CONSIGNES DE SÉCURITÉ
Utiliser cette pompe unique-
ment sur un circuit de 115
volts. Elle est équipée d’un
câble conducteur à 3 fils métalliques à
prise à la masse. Pour réduire tout risque
d’électrocution, le brancher à un récepta-
cle correctement relié à la masse.
Si un circuit a un réceptacle à 2 trous, le
remplacer avec un réceptacle à 3 trous
adéquatement mis à la terre et posé con-
formément aux normes du National
Electric Code, aux codes de la municipal-
ité et aux décrets applicables.
Si on utilise un cordon prolongateur, il doit
être prévu pour être utilisé à l’extérieur et le
calibre de ses conducteurs doit être de 16
AWG ou plus gros. Sa longueur ne doit pas
dépasser 25 pieds (7,6 m).
Risque d’incendie ou
d’explosion si la pompe est utilisée pour
pomper des liquides inflammables ou si elle
est utilisée dans une atmosphère explosive.
Ne pomper que de l’eau avec cette pompe.
La pompe est conçue pour pomper de l’eau
dont la température varie entre 0 et 25 °C
(32 ° et 77 °F) seulement.
Risque d’électrocution.
Ne pas laisser le moteur se mouiller.
Risque de brûlures.
Pendant le fonctionnement normal, le
moteur devient suffisamment chaud pour
causer des brûlures. Ne pas toucher au
moteur pendant qu’il est chaud.
Ne pas faire fonctionner la pompe en
continu si la pression de refoulement est
supérieure à 83 kPa (12 lb/po2) ou si la
hauteur de refoulement est supérieure à
8,5 m (28 pi) sinon les températures de
fonctionnement sécuritaires normales de
moteur seront dépassées et la chaleur
pourra atteindre 82° C à 88° C (180° F à
190 ° F).
AVIS : Cette pompe n’est pas conçue pour
pomper de l’eau salée ni de la saumure!
La garantie sera annulée si cette pompe
est utilisée pour pomper de l’eau salée ou
de la saumure.
ATTENTION
Tension
dangereuse
AVERTISSEMENT

Installation 9
UTILISER UN TUYAU SOUPLE
DE 1,3 CM (1/2 PO)
(OU PLUS GROS)
Utiliser un tuyau souple renforcé sur le
côté admission. Cette pompe doit être
installée à moins de 3 mètres (10 pieds)
au-dessus de la source d’eau, et à moins
de 7,6 mètres (25 pieds) d’un côté ou
l’autre de la source d’eau. Le tuyau souple
de refoulement doit être aussi court que
possible, soit 7,6 mètres (25 pieds) de long
maximum.
Veiller à ce que la rondelle dans la garni-
ture d’admission soit hermétique. Si ce
joint n’est pas étanche et cause des fuites
d’air, la pompe ne fonctionnera pas.
NE PAS FAIRE FONCTIONNER LA POMPE
À SEC!
Monter la pompe fermement sur une plate-
forme stable.
GARDER LES TUYAUX
SOUPLES AUSSI DROITS
QUE POSSIBLE.
Pour réduire le frottement, ne pas enrouler
ni pincer les tuyaux souples. Si le pompage
est effectué d’un puits ou d’un ruisseau,
élever le tuyau d’aspiration de quelques
centimètres du fond pour éviter d’aspirer
du sable, du limon ou du gravier (les corps
étrangers mettront l’impulseur hors d’état).
Installer l’accessoire d’aspiration (fourni)
de façon à protéger la pompe contre les
grosses matières solides.
AVIS : Monter l’accessoire d’aspiration à
l’extrémité de la voie d’aspiration et le
placer à une profondeur minimum en eau
de 12,7 mm (1/2 po) au point le plus bas
de la zone à pomper. S’assurer que tous les
raccords sont étanches.
4837A 0205
2Tuyau souple de refoulement de
1,3 cm (1/2 po) ou plus gros
Tuyau souple
d’aspiration
renforcé de
1,3 cm (1/2 po)
ou plus gros
SORTIE
de l’eau
ADMISSION
de l’eau
3
Tuyau
droit!
BON
Pas de serpentin!
Pas de pincement!

LE TUYAU D’ASPIRATION VA
DANS L’EAU. LE TUYAU DE
REFOULEMENT RESTE SORTI
DE L’EAU. LE MOTEUR DOIT
RESTER À SEC
Pour amorcer la pompe, remplir le tuyau
d’aspiration avec de l’eau, le remettre dans
la source d’eau, se sécher les mains, puis
démarrer la pompe.
S’assurer que tous les raccordements sont
étanches (pas de prise d’air) et que le tuyau
d’aspiration est dans l’eau. S’assurer que
l’extrémité du tuyau de refoulement n’est pas
sous l’eau. Si le tuyau de refoulement est sous
l’eau, la pompe risque de ne pas fonctionner.
Brancher le câble à la prise à 3 fils métalliques
de 115 volts c.a. et 60 Hz mise à la terre.
La pompe devra débiter dans les 30 secon-
des. Sinon, remplir le tuyau à nouveau et
répéter le processus. Si la pompe ne
s’amorce pas pendant un deuxième essai,
s’assurer que l’impulseur et l’intérieur de la
tête de la pompe ne sont pas usés. La rem-
placer au besoin.
L’air doit bien circuler autour du moteur pour
bien le refroidir. Cette pompe pousse l’eau à
3,66 m (12 pieds) en hauteur; si cette hauteur
est dépassée, ceci peut causer la surchauffe du
moteur. Le moteur est muni d’une protection
automatique contre les surcharges thermiques
qui fera arrêter le moteur s’il surchauffe. Si le
moteur s’arrête, le laisser refroidir pendant
30 minutes avant d’essayer de le redémarrer.
DÉBRANCHER LA POMPE
Débrancher la pompe avant que toute
l’eau soit pompée.
NE PAS LAISSER LA POMPE FONCTION-
NER À SEC!
RENDEMENT
La pompe délivrera 1 325 litres (350 gallons)
par heure lorsque le déversement n’est pas
obstrué. Si le tuyau de refoulement est
obstrué ou relevé et que la pression côté
orifice de refoulement de la pompe aug-
mente, moins d’eau sera pompée.
AVIS : Le moteur de cette pompe est muni
de balais. Les inspecter fréquemment et les
remplacer lorsqu’ils seront usés.
4
Débrancher
Installation 10
N
3Brancher la pompe pour la démarrer.
Tuyau de refoulement
ADMISSION de l’eau
REMARQUE : Si la pompe ne débite
pas dans les 30 secondes, remplir le
tuyau à nouveau et répéter le
processus.
Tuyau
d’aspiration
SORTIE de l’eau

Recherche des pannes 11
INCIDENTS CAUSE(S) POSSIBLE(S) REMÈDES
La pompe s’arrête La pompe a surchauffé et Attendre qu’il se réenclenche; la pompe redémarrera
sans avertissement le dispositif de protection automatiquement
contre les surcharges
thermiques s’est déclenché
Le tuyau de refoulement En utiliser un plus court ou abaisser la hauteur
est trop long ou la hauteur
de refoulement est
supérieure à 28 pieds
La pompe ne Le tuyau d’aspiration Remplir le tuyau d’aspiration
s’amorce pas n’est pas rempli (Se reporter à la page 10)
Le tuyau d’aspiration est En utiliser un de 1/2 pouce et de 25 pieds maximum
trop long ou trop petit (Le plus court possible est préférable)
L’impulseur est usé Remplacer l’impulseur
L’aspiration fuit Remplacer la rondelle du tuyau; s’assurer que le
tuyau ne fuit pas
Le tuyau d’aspiration est Redresser le tuyau d’aspiration
pincé ou enroulé
La pompe fuit La coupelle d’étanchéité Remplacer la pompe
de l’arbre fuit
Le joint torique du Remplacer le joint torique du couvercle
couvercle fuit
La pompe fonctionne, L’impulseur est usé Remplacer l’impulseur
mais ne débite que Les balais du moteur Remplacer les balais du moteur
très peu ou pas sont défectueux
du tout La coupelle d’étanchéité Remplacer la pompe
de l’arbre est défectueuse
(La pompe fuira)
Le tuyau d’aspiration est Redresser le tuyau
pincé ou enroulé

Référence des composants et pose des balais 12
1234567 8910
Appareiller la courbe des
balais avec la courbe de
l’induit.
La balai doit entrer
dans le trou carré.
Réf Description Qté
1 Vis à tête Phillips 10-32x1-3/4 po * 2
2 Couvercle d’extrémité /
Plaque d’usure 1
3 Joint torique 1
4 Impulseur 1
5 Garniture 1
6 Joint de coupelle en U 1
7 Corps de la pompe 1
8 Déflecteur 1
9 Moteur** 1
10 Jeu de ressorts et de balais du moteur 1 paire
* Fixation standard; à acheter localement.
** Si le moteur tombe en panne, remplacer toute la
pompe.
MODÈLE MES106
RÉFÉRENCE DES COMPOSANTS
Les Pompes seules n° RP4940-22
comprennent les références nos 1 à 7.
Le nécessaire de réparation n° FP003414S-01
comprend 1 de chacune des Réf. 3, 4 et 6.
Les nécessaires de balais n° FP003415S
comprend une paire de balais, de ressorts et de capuchons
remplaçables, Ref. 10.
Le«Pud-L-ScoopMC» n° FP000349A
comprend le Pud-L-ScoopMC et un tuyau d’arrosage de 6 pieds,
y compris une rondelle.

Garantie 13
GARANTIE LIMITÉE
F.E. MYERS garantit au consommateur initial (ci-après appelé l’« Acheteur ») que les produits
énumérés dans les présentes sont exempts de défaut de matériau et de fabrication pendant la
durée de la garantie à compter de la durée des garanties indiquées ci-dessous.
Produits Durée des garanties
Pompes à éjecteur,
Selon le premier terme atteint :
petites pompes centrifuges, 12 mois à compter de la date de la première installation ou
pompes submersibles et 18 mois à compter de la date de fabrication
tous les accessoires connexes
Réservoirs en fibre de verre 5 ans à compter de la date de la première installation
Réservoirs sous pression 5 ans à compter de la date de la première installation
en acier
Produits de puisard/ 12 mois à compter de la date de la première installation ou
d’égout/d’effluents 18 mois à compter de la date de fabrication
Nos garanties ne s’appliquent pas aux produits ayant fait l’objet de négligence, d’une mauvaise
utilisation, d’une mauvaise installation ou d’un manque d’entretien adéquat. Sans aucune limi-
tation des présentes, la garantie des moteurs triphasés submersibles sera nulle et non avenue
si ces moteurs sont branchés et fonctionnent sur le courant monophasé par l’intermédiaire
d’un déphaseur. Il faut également noter que les moteurs triphasés doivent être protégés par un
relais de surcharge tripolaire thermocompensé à déclenchement extrêmement rapide du cali-
bre recommandé, sinon la garantie sera nulle et non avenue.
Le seul recours de l’Acheteur et la seule responsabilité de F.E. MYERS consistent à réparer ou
à remplacer (au choix de F.E. MYERS) les produits qui se révéleraient défectueux. L’Acheteur
s’engage à payer tous les frais de main d’œuvre et d’expédition du produit couvert par sa
garantie et de s’adresser au concessionnaire-installateur ayant procédé à l’installation dès qu’un
problème est découvert pour obtenir un service sous garantie. Aucune demande de service en
vertu de sa garantie ne sera acceptée après expiration de la durée de sa garantie. Ces
garanties ne sont pas transférables.
F.E. MYERS DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE INDIRECT OU
FORTUIT QUEL QU’IL SOIT.
LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE
GARANTIE FORMELLE ET TACITE,Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE
GARANTIE TACITE DE QUALITÉ MARCHANDE OU DE CONVENANCE DU PRODUIT À UNE
FIN PARTICULIÈRE.LA DURÉE DES PRÉSENTES GARANTIES NE DEVRA PAS DÉPASSER
LA DURÉE DES GARANTIES FORMELLES STIPULÉES DANS LES PRÉSENTES.
Certains états, territoires et certaines provinces ne permettent pas l’exclusion ou la limitation
des dommages indirects ou fortuits, ni les limitations relatives à la durée des garanties tacites.
Par conséquent, il se peut que les limitations ou les exclusions stipulées dans les présentes ne
s’appliquent pas dans ce cas.Ces garanties accordent des droits juridiques précis, bien que l’on
puisse bénéficier d’autres droits, selon la province, le territoire ou l’état dans lequel on réside.
Ces garanties remplacent et annulent toutes les garanties précédemment publiées.
F.E. MYERS
1101 Myers Parkway, Ashland, OH 44805-1989
Tél. : [phone] • Téléc. : 888-840-7867 • www.femyers.com
Au Canada : 269 Trillium Dr., Kitchener, Ontario N2G 4WS
Tél.: [phone] • Téléc.: 519-748-2553 • www.myerspump.com

Seguridad 14
INFORMACIÓN SOBRE
LA SEGURIDAD
Use esta bomba sólo en un
circuito de 115 voltios. La
bomba viene equipada con
un cordón aprobado de 3 conductores y
un enchufe de 3 puntas con puesta a tier-
ra. Para reducir el peligro de choque eléc-
trico, conecte a un receptáculo con puesta
a tierra y debidamente conectado a tierra.
Si un circuito tiene un receptáculo para
dos puntas, cámbielo por uno de 3 puntas
debidamente puesto a tierra e instalado
conforme al Código Eléctrico Nacional y a
todo otro código y norma local que corre-
sponda.
Todo cordón de alargue que se use, deberá
ser de tipo para exteriores, con un calibre
de 16 AWG o mayor y no más de 25 pies
de largo.
Peligro de incendio o
de explosión si se usa para bombear líquidos
inflamables o si se usa en atmósferas explosi-
vas. Bombee solamente agua con esta bomba.
La bomba ha sido diseñada para bombear
agua a temperaturas de entre 32˚ y 77˚ F (0˚ y
25˚ C) solamente.
Peligro de choque
eléctrico. ¡No permita que el motor se
moje!
Peligro de quemaduras.
Durante la operación normal, el motor
generalmente estará lo suficientemente
caliente como para provocar quemaduras.
¡No toque el motor cuando esté caliente!!
No deje que la bomba funcione continua-
mente a una presión de descarga mayor de
12 psi (83 kPa) o a una altura de descarga
de más de 28 pies (8.5 m), ya que el motor
sobrepasará su temperatura normal de fun-
cionamiento seguro y podrá calentarse hasta
180˚ - 190˚ F (82˚ C - 86˚ C).
AVISO: Esta unidad no ha sido diseñada
para uso con agua salada o salubre. El uso
con agua salada o salubre anulará la
garantía.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
Voltaje
peligroso
ADVERTENCIA

Instalación 15
USE UNA MANGUERA
DE 1/2" (O MAYOR)
Use una manguera reforzada en la
admisión. La bomba debe estar a menos
de 10 pies por encima y a menos de
25 pies a un lado de la fuente de agua.
Asegúrese de que la manguera de salida
sea lo más corta posible - 25 pies de largo
o menos.
Inspeccione la arandela en el accesorio de
admisión, para verificar que esté herméti-
co. La bomba no funcionará si hay fugas
de aire desde esta unión.
¡NO PERMITA QUE LA BOMBA
FUNCIONE EN SECO!
Instale la bomba en forma segura sobre
una plataforma estable.
MANTENGA LAS MANGUERAS
LO MÁS RECTAS POSIBLES
Para reducir la fricción, no enrolle ni curve
las mangueras. Cuando bombee desde un
pozo o desde un arroyo, eleve la
manguera de admisión unas pulgadas por
encima del fondo, para evitar aspirar
arena, sedimentos o guijarros (que pueden
descomponer el impulsor). Instale el
accesorio de aspiración (incluido) para
proteger la bomba contra partículas sólidas
grandes.
AVISO: Conecte el accesorio de aspiración
en el extremo del tubo de admisión y
colóquelo en un mínimo de 1/2" de agua
en el punto más bajo de bombeo.
Verifique que todas las conexiones estén
herméticas.
4837A 0205
1Manguera de salida
de 1/2" o mayor
Manguera de
admisión
reforzada de
1/2" o mayor
ENTRADA
del agua
SALIDA
del agua
2
Manguera
recta
Sin espirales
Sin curvas

LA MANGUERA DE ADMISIÓN
VA DENTRO DEL AGUA;
LA MANGUERA DE SALIDA
PERMANECE FUERA DEL AGUA.
EL MOTOR DEBE ESTAR SECO
Para cebar la bomba, llene la manguera de
aspiración con agua, colóquela nueva-
mente en la fuente de suministro de agua,
séquese las manos y encienda la bomba.
Verifique que todas las conexiones de
admisión estén herméticas (sin fugas de aire)
y que la manguera de admisión esté dentro
del agua. Verifique que el extremo de la
manguera de salida no esté bajo agua. Si la
salida está bajo agua, es posible que la
bomba no funcione.
Enchufe el cordón en un tomacorriente trifilar
de CA, 115 voltios, 60 Hz, conectado a tierra.
Deberá obtener agua en 30 segundos o
menos. De lo contrario, vuelva a llenar la
manguera y repita el proceso. Si su bomba
no ceba en la segunda tentativa, inspeccione
el impulsor y el interior del cabezal de la
bomba para verificar que no haya desgaste.
Cambie según se requiera.
El motor debe tener circulación de aire a
su alrededor para enfriarse debidamente.
Esta bomba levantará agua a 12 pies de
altura; si se trata de levantar agua a más de
12 pies, el motor funcionará demasiado
caliente. El motor posee un interruptor de
sobrecarga térmica que lo detiene si se
calienta demasiado. Si el motor se detiene,
permita que se enfríe durante 30 minutos
antes de volver a encenderlo.
DESENCHUFE LA BOMBA
Desenchufe la bomba antes de que se
haya agotado toda el agua.
¡NO PERMITA QUE LA BOMBA FUN-
CIONE EN SECO!
DESEMPEÑO
La bomba entregará 350 galones /1325
litros por hora con una tubería de descarga
no restringida. Si la tubería de descarga
está restringida o elevada y aumenta la
presión en el orificio de salida de la
bomba, ésta bombeará menos agua.
AVISO: El motor de esta bomba tiene esco-
billas. Inspeccione las escobillas con fre-
cuencia y cámbielas si están gastadas.
4
Desenchufe
Instalación 16
N
3Enchufe la bomba para encenderla
Manguera de salida
SALIDA del agua
ENTRADA del agua
NOTA: Si no obtiene agua en
30 segundos o menos, vuelva a
llenar la manguera y repita el
proceso.
Manguera
de admisión

Localización de fallas 17
SÍNTOMA CAUSA(S) PROBABLE(S) MEDIDA CORRECTIVA
La bomba se detiene La bomba se ha recalentado Esperar hasta que el dispositivo de protección contra
sin advertencia activando el dispositivo de sobrecarga térmica se reposicione; la bomba se
protección contra sobrecarga volverá a encender automáticamente
térmica
La manguera de descarga Usar una manguera más corta o reducir la altura
es demasiado larga o la
altura de descarga es mayor
que 28 pies
La bomba no ceba La manguera de aspiración Llenar la manguera de aspiración
no está llena (consultar la Página 16)
La manguera de aspiración Usar una manguera de aspiración de 1/2", de 25 pies
es demasiado larga o o menos de largo (cuanto más corta sea la manguera,
demasiado pequeña mejor)
El impulsor está gastado Reemplazar el impulsor
Hay fugas en la aspiración Reemplazar la arandela de la manguera, verificar que
no haya fugas en la manguera
La manguera de aspiración Enderezar la manguera de aspiración
está torcida o enrollada
La bomba tiene fugas La junta de estanqueidad Reemplazar la bomba
en forma de U del eje
tiene fugas
El aro tórico de la cubierta Reemplazar el aro tórico de la cubierta
tiene fugas
La bomba funciona Impulsor gastado Reemplazar el impulsor
pero bombea poco Malos cepillos del motor Reemplazar los cepillos del motor
o nada de agua Mala junta de estanqueidad Reemplazar la bomba
en forma de U del eje
(la bomba tendrá fugas)
La manguera de aspiración Enderezar la manguera
o de descarga está torcida
o enrollada

1234567 8910
Igualar curva de escobillas
con la curva de armadura.
La escobilla debe entrar
en el hueco cuadrado.
No. de Descripcion de
Réf las Piezas
1 10-32x1-3/4 Tornillo con cabeza Phillips*
2 Tapa de Extremo / Placa de Desgaste
3 Anillo O
4 Impulsor – rudete
5 Inserción
6 Junta de Copa en U
7 Cuerpo de la bomba
8 Arandela
9 Motor**
10 Juego de escobilla de motor y resortes (1 Par)
* Articulos estándor de ferreteria, comprar localmente.
** Si el motor falla, reemplace toda la bomba.
MODELO MES106
REFERENCIA DE LOS COMPONENTES
Referencia de componentes e instalación de escobillas 18
Conjunto de cabeza de bomba No. RP4940-22
incluye desde el No. 1 hasta el No. 7.
Juego de servicia No. FP003414S-01
Incluye 1 de cada una de las Claves Números 3, 4 y 6.
Juego de escobillas No. FP003415S
incluye un par de escobillas, resortes y casquetes
reemplazables, Clave No. 10.
Pud-L-ScoopMC (placa colectora No. FP000349A
incluye el Pud-L-ScoopMC y una manguera de jardín de 6 pies
de largo con arandela.

Garantía 19
GARANTÍA LIMITADA
F.E. MYERS le garantiza al comprador/consumidor original (“Comprador” o “Usted”) de los
productos enumerados abajo, que estos estarán libres de defectos en material y mano de obra
durante el Período de Garantía indicado a continuación.
Producto Período de Garantía
Bombas de chorro, pequeñas bombas
lo que ocurra primero:
centrífugas, bombas sumergibles y 12 meses desde la fecha de la instalación inicial, o
accesorios asociados 18 meses desde la fecha de fabricación
Tanques de devanado de fibra de vidrio 5 años desde la fecha de la instalación inicial
Tanques a presión de acero 5 años desde la fecha de la instalación inicial
Productos para sumideros/ 12 meses desde la fecha de la instalación inicial, o
aguas residuales/efluente 18 meses desde la fecha de fabricación
Nuestra garantía no se aplicará a ningún producto que, a nuestro sólo juicio, haya sido
sometido a negligencia, mal uso, instalación inadecuada o mal mantenimiento. Sin prejuicio a
lo que antecede, la garantía quedará anulada en el caso en que un motor trifásico se haya
usado con una fuente de alimentación monofásica, a través de un convertidor de fase.Es
importante indicador que los motores trifásicos deben estar protegidos por relés de sobrecarga
de disparo extra-rápido, con compensación ambiental de tres etapas, del tamaño
recomendado, de lo contrario, la garantía quedará anulada.
Su único recurso, y la única obligación de F.E. MYERS es que F.E. MYERS repare o
reemplace los productos defectuosos (a juicio de F.E. MYERS). Usted deberá pagar todos los
cargos de mano de obra y de envío asociados con esta garantía y deberá solicitar el servicio
bajo garantía a través del concesionario instalador tan pronto como se descubra un problema.
No se aceptará ninguna solicitud de servicio bajo garantía que se reciba después del
vencimiento del Período de Garantía. Esta garantía no se puede transferir.
F.E. MYERS NO SE HARÁ RESPONSABLE DE NINGÚN DAÑO CONSECUENTE,
INCIDENTAL O CONTINGENTE.
LAS GARANTÍAS QUE ANTECEDEN SON EXCLUSIVASY EN LUGAR DE TODA OTRA
GARANTÍA EXPLÍCITA O IMPLÍCITA, INCLUYENDO PERO SIN LIMITARSE A LAS
GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN
ESPECÍFICO. LAS GARANTÍAS QUE ANTECEDEN NO SE EXTENDERÁN MÁS ALLÁ DE
LA DURACIÓN EXPRESAMENTE SUMINISTRADA EN LA PRESENTE.
Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes o
de limitaciones de tiempo sobre garantías implícitas, de modo que es posible que las
limitaciones o exclusiones que preceden no correspondan en su caso. Esta garantía le otorga
derechos legales específicos y es posible que usted también tenga otros derechos que
pueden variar de un estado al otro.
Esta garantía reemplaza toda garantía publicada anteriormente.
F.E. MYERS
1101 Myers Parkway, Ashland, OH 44805-1989
Teléfono: 888-987-8677 • Fax: [phone] • www.femyers.com
En Canadá: 269 Trillium Dr., Kitchener, Ontario N2G 4WS
Teléfono: 519-748-5470 • Fax: [phone] • www.myerspump.com
