ASCENT™X 42 DIRECT VENT GAS FIREPLACE
W415-1891 / 09.06.18
Specifications
Front Options
Framing
Model BTU Width Height Depth Glass Size Viewing Dimensions
Actual Framing Actual Framing Actual Framing
GX42 30,000 42 42 1/2 40 7/8 41 1/8 18 5/16 18 9/16 37 11/16 x 23 11/16 34 7/8 x 20 15/16
Heritage Front Zen Front
Wrought Iron Front
Maximum adjustment
Ajustement maximale
!WARNING
• Risk of fire!
• Maintain all specified air space clearances to combustibles. Failure to comply with these instructions may cause a fire or cause the appliance to overheat.
• Ensure all clearances (i.e. back, side, top, vent, mantel, front, etc.) are clearly maintained.
Ceiling
72”
(183cm)
minimum
41 1/8”
(104.5cm)
42 1/2”
(108cm)
18 9/16”
(47.1cm)
Drywall

24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8 • 214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8
Fireplaces, Heating and Cooling: 705-721-1212 • Grills: 705 726-4278 • napoleonproducts.com
ASCENT™X 42 DIRECT VENT GAS FIREPLACE
Product information provided is not complete and is subject to change without notice. Please consult the installation manual for
the most up to date installation information.

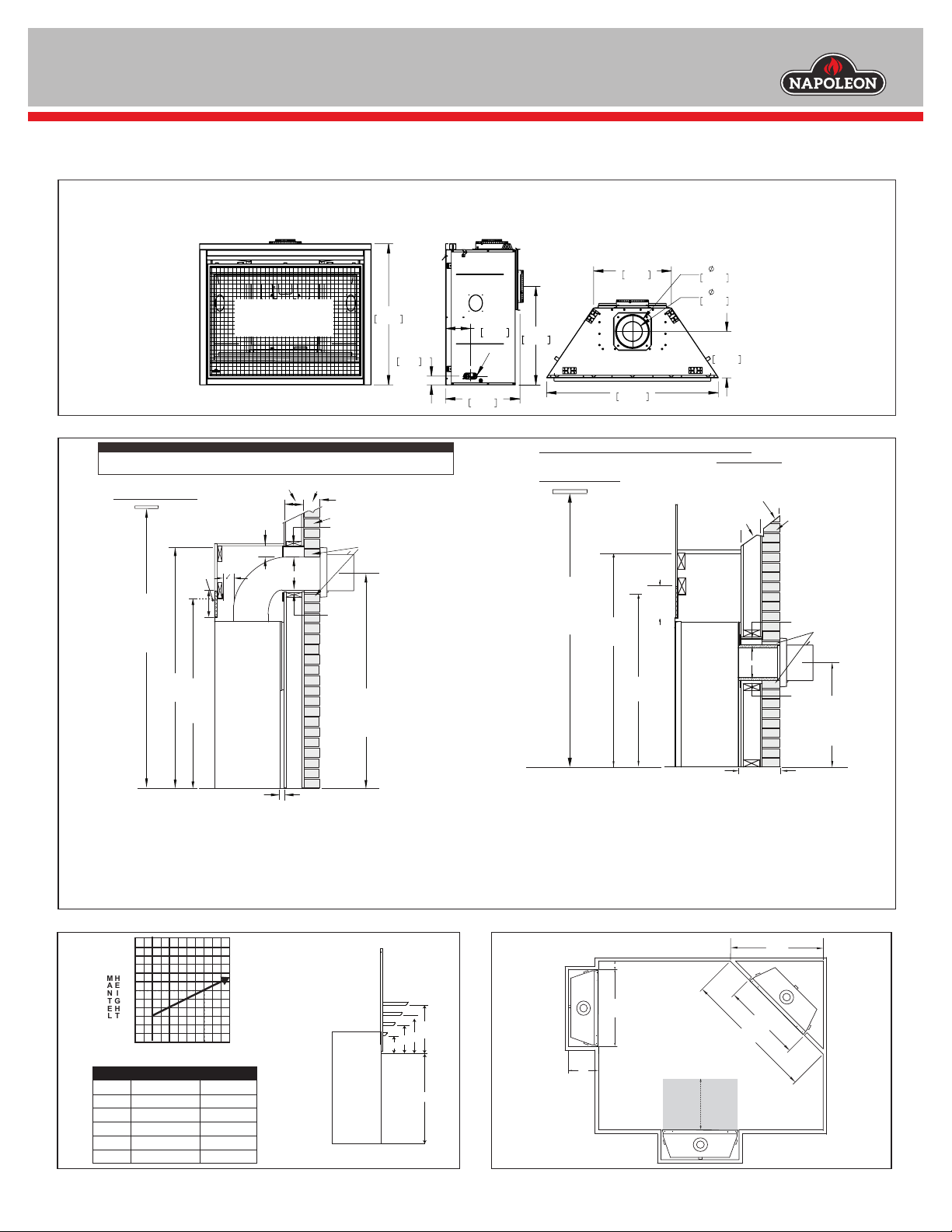

Dimensions
Wall Penetration
Appliance Location
34 5/8"
878mm
2 3/16"
55mm
18 5/16"
465mm
6 1/8"
155mm
24 1/8"
613mm
GAS
INLET
19 1/16"
484mm
42"
1067mm
8"
203mm
5"
127mm
11 5/16"
288mm
FRONT VIEW RIGHT SIDE VIEW TOP VIEW
Combustible Mantel Clearances
Do not put objects in front of the appliance
(minimum distance of 4 feet)*
SIDE WALL
42 1/2”
(108cm)
40”
(101.6cm)
42 1/2”
(108cm)
56 1/2”
(143.5cm)
2” (51mm)
18 9/16”
(47.1cm)
03 4 7
14
16
1 2 5 6
12
HEIGHT MANTEL
MANTEL DEPTH
8
10
6
4
18
20
8 109
22
24
26
E
DCB
A
E
D
C
B
A
Appliance
Opening
MANTEL DIMENSIONS
Ref Height Depth
A29 5/8” (75.2cm) N/A
B8" (20.3cm) 2" (51mm)
C10" (25.4cm) 4" (102mm)
D12” (30.5cm) 6" (152mm)
E14” (35.6cm) 8" (203mm)
Vent Sections: When passing through a wall, use firestop spacer W615-0162 (supplied).
When passing through a ceiling, use firestop spacer W500-0096 (not supplied).
note:
Top Vent
COMBUSTIBLE NON-COMBUSTIBLE
BRICK 0” (0MM) IF
NON-COMBUSTIBLE
FINISHING IS USED
SUCH AS BRICK
AND STONE.
3"
[76,2mm]
COMBUSTIBLE INCOMBUSTIBLE
BRIQUE
3"
[76,2mm]
1"
[25mm]
1"
[25mm]
42 5/8"
[108,3cm]
MINIMUM
PLUS LA PENTE*
0” (0MM) SI LES MATÉRIAUX
SONT INCOMBUSTIBLES,
COMME DE LA BRIQUE
ET DE LA PIERRE.
50 1/2"
[128,3cm]
54"
[137,2cm]
PLAFOND
(MIN)
3" [76,2mm]
MINIMUM
34 5/8
[87.9cm]
72”
(183cm)
Ceiling
(min.)
52 5/8”
(133.7cm)
41 1/8”
(104.5cm)
45 5/8”
(115.8cm)
Minimum
plus rise*
1” (25mm)
3” min.
(76.2mm)**
3”
(76.2mm)
Minimum** 3”
(76.2mm)**
1” (25mm)
Horizontal vent sections: A minimum clearance of 3” (76mm) on the top outside of the enclosure and 1” (25mm) on the sides and bottom outside of the enclosure all around the vent pipe on all horizontal runs to combustibles is required.
Horizontal vent sections within enclosures require a minimum clearance of 3” (76.2mm) at the top of the vent pipe.
Vertical vent sections: A minimum of 1” (25mm) all around the vent pipe on all vertical runs to combustibles is required except for clearances in appliances enclosures. Vertical vent sections within enclosures require a minimum clearance of 1”
(25mm) around the vent pipe.
ENCLOSURE
The appliance requires a minimum enclosure height of 52 5/8” (133.7cm) for rear and top exit applications. For temperature requirements, the enclosure space around and above the appliance must be left unobstructed. * See “minimum framing
dimensions” section for details on reducing vent pipe top clearances. These parameters apply to all illustrations found in the “minimum clearance to combustible enclosures” section. The minimum clearances around the vent pipe may be reduced
from 3” (76mm) to 1” (25mm) in those installations with a minimum 38” (96.5cm) vertical vent rise made immediately off the appliance collar. Some venting configurations that require more vertical rise will require a larger enclosure to provide
minimum vertical clearance between vent pipes and combustibles. * See “venting requirements” and “venting installation” sections.
8” (203mm)
non-
combustible
material
COMBUSTIBLE
NON-COMBUSTIBLE
1"
[25mm]
3"
[76mm]
BRICK
0” (0MM) IF
NON-COMBUSTIBLE
FINISHING IS USED
SUCH AS BRICK
AND STONE.
COMBUSTIBLE
NON-COMBUSTIBLE
BRICK
0” (0MM) IF
NON-COMBUSTIBLE
FINISHING IS USED
SUCH AS BRICK
AND STONE.
10"-20"
[254mm-508mm]
VENT RUN
1"-10"
[25mm-254mm]
VENT RUN
8”
(203mm)
non-
combustible
material
Minimum Rear Vent Clearances
For rear vent termination not exceeding 10" (254mm) of horizontal vent run.
41 1/8”
(104.5cm)
52 5/8”
(133.7cm)
24 1/8”
(61.3cm)
Minimum
plus rise*
72”
(183cm)
Ceiling
(min.)
Rear Vent
W415-1891 / 09.06.18
Safety Barrier
