Express5800/R120h-1E,R120h-2E ご使用時の注意事項
このたびは弊社製品をお買い上げいただき、誠にありがとうございます。
本製品のご使用において、ご注意いただくことがあります。誠におそれ入りますが、ご使用前に下記内容を必ず
ご一読ください。
なお、本書は必要なときにすぐに参照できるよう大切に保管してください。
1) はじめに
2) システムROMの機能に関する注意事項
3) iLO 5の機能に関する注意事項
4) OSに関する注意事項
5) 全般の機能に関わる注意事項
A) ファームウェア変更に伴う変更点
B) 誤記訂正
1) はじめに
● 本製品のマニュアルについて
本製品に関する詳細は、以下の Web サイトに掲載しているマニュアルに記載しています。
https://www.support.nec.co.jp/
「NEC サポートポータル内検索」より、以下の ID で検索してください。
R120h-1E : 3170101982
R120h-2E : 3170101983
また、ESMPRO/ServerManager、ESMPRO/ServerAgentService、エクスプレス通報サービス/エクスプレス通報
サービス(HTTPS)/エクスプレス通報サービス(MG)に関しては、
ESMPRO 日本語ポータルサイト<https://jpn.nec.com/esmsm/>
NEC サポートポータル<https://www.support.nec.co.jp/View.aspx?id=9010102124>
の最新の情報およびバージョンをご確認のうえ、ご利用ください。
● Starter Packについて
本製品で使用する Starter Pack は、以下の Web サイトに最新版が掲載されています。
Web サイトに掲載されている内容を確認し、バージョン S8.10-007.02 以上を適用してください。
https://www.support.nec.co.jp/
(「NEC サポートポータル内検索」より、「S8.10-007」を検索）
● VMware ESXiのドライバ・サービスモジュールについて
本製品で使用する VMware ESXi のドライバ・サービスモジュールは、以下の Web サイトに最新版が掲載されて
います。Web サイトに掲載されている内容を確認し、適切なバージョンを適用してください。
(1) Agentless Management Service および iLO Channel Interface Driver
https://www.support.nec.co.jp/
(「NEC サポートポータル内検索」より、「Agentless Management Service」を検索し、【最新版】と表示され
る「Agentless Management Service および iLO Channel Interface Driver (VMware ESXi 6.x 版(x=0，5 また
は 7))」を適用してください)
(2) WBEM プロバイダおよび CLI ツール
https://www.support.nec.co.jp/
(「NEC サポートポータル内検索」より、「WBEM プロバイダ」を検索し、「【最新版】WBEM プロバイダおよび
CLI ツール(VMware ESXi 6.x 版(x=0，5 または 7))」を適用してください)
(3) VMware ESXi デバイスドライバ
https://www.support.nec.co.jp/View.aspx?id=3140105866
(「PC サーバ/ブレードサーバ(Express5800 シリーズ)」から対象 OS の「デバイスドライバ一覧」を選択)
1

● 本製品の保守作業時間に関して
本製品は、障害発生時等に伴う保守作業に際し、保守部材と搭載ファームウェア、ドライバの組み合わせによ
っては、保守作業に時間を要することがあります。
2) システムROMの機能に関する注意事項
● Submit Fail For FormのQuestion(質問)ポップアップ表示についての注意事項
システムユーティリティにおいて設定の変更中に、次のSubmit Fail For FormのQuestion(質問)ポップアップが
表示された場合は、「キャンセル」を選択して変更を破棄してください。
さらに、サーバーの再起動を行ってシステムユーティリティに入りなおしてから設定の変更を再度行って
ください。もし「OK」を押してそのまま設定変更を進めると、装置に記録されているSerial Number、Product ID
などの設定情報を消失することがあります。
英語表示の場合
日本語表示の場合
●「Memory Initialization Start」のメッセージでPOST停止した場合の対処について
「Memory Initialization Start」のメッセージで POST 停止した場合、システムメンテナンススイッチの SW6 に
よりシステム設定をデフォルト値に戻すことで復旧することができます。
詳細な手順は、メンテナンスガイド「1 章(7.3.3 システム設定をデフォルト値に戻す)」の項をご参照くださ
い。
● シリアルコンソールにPOSTデバッグ情報が出力される件について
システム ROM v2.32 (03/09/2020)において、POST 実行時、まれに POST デバッグ情報がシリアルポートに出力
され、POST 実行時間がおおよそ 2 分長くなることがあります。
システム ROM v2.34 (04/09/2020)では、この問題が修正されています。
●Extended Memory Testオプションの設定値について
システム ROM のバージョンが v2.36 (07/16/2020)の場合、Extended Memory Test オプションは、自動的に Disabled
となります。
System Configuration > BIOS/Platform Configuration (RBSU) > Memory Options > Extended Memory Test
2

● Server Configuration Lock(SCL)についての注意事項
(1) システム運用中は SCL 機能を無効にし、使用しないでください。
(2) SCL 機能有効時に設定するパスワードは大切に保管してください。SCL のパスワードを紛失した状態で、SCL
機能によりロック(OS ブート前に停止)されると、ロック解除できず、二度とブートできなくなります。
ブート可能状態への復旧/回復は有償にて承ることになります。
なお、SCL のパスワードを紛失した場合、SCL のパスワードをクリアする方法はありません。
(3) 保守を依頼する際は、SCL 機能を無効化していただく必要があります。
SCL 機能を無効にできない場合、保守は有償にて承ることになります。
(4) RBSU の「Halt on Server Configuration Lock failure detection.」機能は有効化しないでください。もし有
効に設定した場合、SCL 機能が回復不能条件の該当を検出し、ロック(OS ブート前に停止)されてしまうと、
システムユーティリティも起動できず、二度とサーバー構成ロックを無効にすることができません。
ブート可能状態への復旧/回復は有償にて承ることになります。
SCL 機能の回復不能条件
- RBSU の設定変更によりロックされた場合
- ファームウェア更新によりロックされ、元のファームウェア バージョンに戻すことができない場合
- DIMM、またはPCIオプションカードの故障によりロックされた場合
● RESTfulインターフェースツールによるRBSU設定のバックアップ(保存)とリストア(復元)の注意事項
iLO5 ファームウェアバージョン 2.40以上の場合、RESTful インターフェースツールを使用したRBSU設定の保存
と復元は使用できません。
RBSU設定の保存と復元は、システムユーティリティのBackup and Restore Settingsメニューから行ってください
(メンテナンスガイド(共通編)の「システムユーティリティのRBSU 設定の保存と復元」を参照)。
● 赤文字画面(RSOD：Red Screen of Death)が表示された場合の対処について
装置の構成変更や設定変更などシステムの状態を変更した場合や、接続デバイスへのアクセスタイミングに
より、OS起動前に稀に赤文字画面(RSOD)が表示され、本製品の操作が出来なくなることがあります。構成変更や
設定変更に伴う一過性の事象の場合があり電源OFF/ONによって回復します。
赤文字画面(RSOD)が表示された場合、装置の電源OFF/ONをお願いします。
問題が解決しないときは、ファーストコンタクトセンターにお問い合わせください。
赤文字画面の例
3

● フォールトトレラントメモリ機能(ADDDC) の仕様変更について
本製品の搭載ファームウェアの更新に伴い、フォールトトレラントメモリ機能(ADDDC)の仕様に変更があり
ます。下記、変更点を記載します。
- システムROMのバージョンがv2.00 (02/02/2019)以降、CPUあたりDIMM 8枚、もしくはDIMM 12枚以外の構成で
あっても、フォールトトレラントメモリ機能(ADDDC)が使用できる構成であれば、本機は自動的に設定が
変更し、同機能の使用を始めます。
- システムROMのバージョンがv2.10 (05/21/2019)以降、各チャネルあたりのRANK数の合計が2以上になるよう
にメモリを搭載しなくても、フォールトトレラントメモリ機能(ADDDC)は利用できます。
- システムROMのバージョンがv2.10 (05/21/2019)以降、フォールトトレラントメモリ機能(ADDDC)が使用可能
なDIMMとして、N8102-709が加わります。
● SW RAID有効時、内蔵DVDドライブ(N8151-137/138)が2個表示される件について
システム ROM バージョンが v2.00 (02/02/2019)以降、v2.32 (03/09/2020)未満の場合、Embedded SATA Configuration
設定(*1)を[Smart Array SW RAID Support]設定時、運用環境により Disk Utilities メニュー(*2)に内蔵 DVD
ドライブ情報が 2 個表示されます。
どちらのドライブを選択した場合でも同じ内蔵 DVD ドライブの情報が参照できます。
(*1) 「System Configuration > BIOS/Platform Configuration (RBSU) > Storage Options > SATA Controller
Options > Embedded SATA Configuration」
(*2) 「System Configuration > HPE Smart Array S100i SR Gen10 > Disk Utilities」
● 工場出荷時の設定について
以下の項目については、工場出荷時に以下のように設定しています。
(1) System Configuration > BIOS/Platform Configuration (RBSU) > Workload Profileを「Custom」に設定。
(2) System Configuration > BIOS/Platform Configuration (RBSU) > Power and Performance Options > Minimum
Processor Idle Power Core C-Stateを「No C-states」に設定。
(3) System Configuration > BIOS/Platform Configuration (RBSU) > Power and Performance Options > Minimum
Processor Idle Power Package C-Stateを「No Package States」に設定。
● iLOイベントログ(IEL)にIPMI Watchdog Timer Timeoutのログが登録される。
システムROM v2.62 (03/08/2022)が適用されている場合、かつIPMI Watchdog Timerオプションを「Disabled(出
荷時の設定)」に設定している場合、iLOイベントログに下記のIPMI Watchdog Timer Timeoutが登録されること
があります。
以下の手順を実施することで本問題が解消します。
iLO IPMI Watchdog Timer Timeout: Action: None, TimerUse: 0x44, TimerActions: 0x00
イベントクラス: 0x23
イベントコード: 0xB3
復旧手順：
以下の復旧手順1、または2のどちらかを実施していただくことで、本問題が解消できます。
復旧手順1
(1) 装置の電源を切り、電源コードをコンセントから外す。
(2) 30秒以上経過したのち、電源コードをコンセントに接続する。
復旧手順2
システムユーティリティより、IPMI Watchdog Timerオプションの設定を2回変更します。
(1) POST中に<F9>キーを押下し、システムユーティリティを起動する。
(2) System Configuration > BIOS/Platform Configuration(RBSU) > System Options > Server Availability >
IPMI Watchdog Timerオプション を「Enabled」に設定する。
(3) <F12>キーを押下し、設定を保存してシステムを再起動する。
(4) POST中に<F9>キーを押下し、システムユーティリティを起動する。
(5) System Configuration > BIOS/Platform Configuration(RBSU) > System Options > Server Availability >
IPMI Watchdog Timerオプションを「Disabled」に設定する。
(6) <F12>キーを押下し、設定を保存してシステム再起動する。
4

● システムユーティリティおよびワンタイムブートメニューの表示について
(1) BMC Configuration Utility 配下のメニューの変更権限については、BMC Configuration Utility > Setting
Option > Require user login and configuration privilege for BMC Configuration を有効にすることで保
護してください。
BIOS/Platform configuration (RBSU) > Server Security > Set Admin Password の設定では保護されません。
(2) System Information > Processor Informationで表示されるL2 Cache、L3 Cacheの Maximum Size、Installed
Sizeは1MBを1024000バイトに換算した数値で表示されます。
システムROMのバージョンがv2.00 (02/02/2019)以降の場合は、1MBを1048576バイトに換算した数値で表示
されます。
(3) システムROMバージョンが v1.36 (02/14/2018)、またはv1.36 (02/15/2018)の場合、システムユーティリ
ティ、またはワンタイムブートメニューを表示したとき、まれにマウスカーソルが黒い四角形の表示と
なることがあります。
これは、表示のみの問題であり、システムユーティリティ上の操作は正常に機能します。
また、この状態はマウスを操作することで解消します。
● PCIe Slot X MCTP Broadcast Supportメニューについて (X はPCIe Slot番号)
システム ROM バージョンが v2.10 (05/21/2019)以降の装置において、初めて PCIe MCTP Options メニュー(*1)を
選択した場合、装置のデフォルト設定を強制的に設定する旨のポップアップ(*2)が、設定可能な PCIe Slot 数分
表示されます。
設定を一度保存すると、次回以降ポップアップ表示はされません。
なお、下記システム ROM バージョンの場合、設定保存時にポップアップ(*3)が表示され設定は保存されません。
保存されないことにより、本メニューを表示させるたびに PCIe Slot 数分のポップアップ(*2)が表示されること
になります。この場合、MCTP Broadcast は常に有効で動作します。
・v2.22 (11/13/2019)
・v2.32 (03/09/2020)
*1：System Configuration > BIOS/Platform Configuration(RBSU) > PCIe Device Configuration >
Advanced PCIe Configuration > PCIe MCTP Options
*2：
*3：
5

3) iLO 5の機能に関する注意事項
● iLOの再起動を行う場合の注意事項
サーバー起動からOSの起動完了までの間(POST (Power On Self Test)実行中も含みます)は、iLOの再起動を
行わないでください。
また、システムユーティリティの操作途中も、iLOの再起動を行わないでください。
該当タイミングでiLOの再起動を行うと、期待しない動作となる場合があります。
たとえばシステムユーティリティの設定変更途中にiLOの再起動(※)を行うと、直後のシステム再起動処理
(Reboot)が正常に動作しない場合や、装置に記録されているSerial Number、Product IDなどの設定情報を消失
することがあります。また、POST (Power On Self Test)実行中にiLOの再起動を行うと、iLO Webインター
フェース：[Information] – [Overview]ページにおけるUUID、UUID(論理)が不正な表示になる場合があります。
不正な表示となった場合は、本体装置の電源をオフ、オンしてください。
＜対象となるiLOの再起動の方法＞
- iLO Webインターフェースなどを利用したネットワーク経由でのiLOの再起動。
- UIDスイッチを使用したiLOの再起動。
※ システムユーティリティの「BMC Configuration Utility」での設定変更後のiLOの再起動については、本書
の「システムユーティリティの「BMC Configuration Utility」の操作についての注意事項」を参照して
操作してください。
● iLOのダウングレードポリシー機能の注意事項
iLO 5ファームウェア1.40以降でiLOの拡張ライセンスがインストールされている場合、[Security] - [Access
Settings] - [Update Service] - [Downgrade Policy]の設定を『Permanently disallow downgrades』に変更しない
でください。
『Permanently disallow downgrades』に設定した場合、ファームウェアのダウングレードを行うことができなく
なります。また、iLOに対して永続的な変更が行われるため、『Permanently disallow downgrades』に設定後は、
iLOの各種インターフェースや各種ユーティリティから本設定の変更を行おうとしても変更することが
できません。
なお、本設定はSet to factory defaultsオプションからiLOを出荷時のデフォルト設定にリセットを行った場合
においても、リセットされず『Permanently disallow downgrades』を維持します。
● iLOのセキュリティ機能の注意事項
iLO 5ファームウェア1.40以上をご使用の場合、iLO Webインターフェースの[Information] - [Security Dashboard]
およびiLO Webインターフェース画面の右上部に リスクが表示される場合があります。
RBSUの設定やiLOの設定の内容によって、iLOセキュリティの状態がリスク状態(赤色)で表示されますので、お客
様のセキュアポリシーに応じてセキュリティの対処を行ってください。
推奨値などの詳細については、iLO 5ユーザーズガイドを参照してください。
ただし、『Require Host Authentication』設定については、本書内の「システムユーティリティより、Admin Password
を設定(※1)した場合や、iLO Webインターフェースから、[ホスト認証が必要]設定を有効(※2)に設定した場合
の注意事項」に記載がありますので、ご確認ください。
iLO 5ファームウェアのバージョンによって該当する条件が異なります。
iLO 5ファームウェア 該当条件
バージョン 1.40 (※1)、および(※2)
バージョン 1.43以上 (※2)
iLOの負荷の状態により[Information] - [Security Dashboard]の”全体セキュリティーステータス”が『リスク』
であっても、iLO Webインターフェース画面の右上部の”iLOセキュリティ”アイコンが無色になる場合が
あります。[Information] - [Security Dashboard]の”全体セキュリティーステータス”が現在のセキュリティ
状態を示します。
6

● システムユーティリティより、Admin Passwordを設定(※1)した場合や、iLO Webインターフェースから、[ホスト
認証が必要]設定を有効(※2)に設定した場合の注意事項
(※1) iLO 5 ファームウェアバージョン：1.43 未満を適用した環境の場合が対象となります。
[System Configuration] – [BIOS/Platform Configuration (RBSU)] – [Server Security]より、Set Admin
Password オプションにてパスワードを設定する。
(※2) iLO ファームウェアバージョン：1.40 以上を適用した環境の場合が対象となります。
[Security] – [Access Setting] – [iLO]にある[ホスト認証が必要/Require Host Authentication]を
『有効』に設定する。
設定を行った場合、次に示す状況が発生します。
・アラートビューアに、“Remote Insight/Integrated Lights-Out 認証されないログイン試行検出”の
メッセージが多数表示されます。
・Starter Pack (Standard Program Package)を適用するとエラーが発生します。
また、次のサービスや機能をご利用頂けません。
・エクスプレス通報サービスにおいてハードウェア障害に関する通報
・RAID 通報サービス
・サーバ診断カルテのハードウェア診断機能
・iLO が収集するハードウェアに関するデバイス情報や設定情報の参照、およびイベントログ採取機能
● iLOの時刻についての注意事項
iLO 5ファームウェア1.45以下でiLOのSNTPの設定が無効の場合、iLOの再起動を行うとiLOの時刻がずれてしまう
場合があります。
iLO WebインターフェースにてSNTPの設定を行い、ご使用いただくことを推奨します。
iLOのSNTPの設定方法については、iLO 5ユーザーズガイドを参照してください。
● ネットワークブリッジ構成時のiLO Webインターフェースのネットワーク情報の表示について
ネットワークをブリッジ設定で構成し、iLO 5ファームウェア：2.31以上をご使用の場合、iLO Webインターフェ
ースの[Information] - [Network] - [Physical Network Adapters]に表示される内容がOS上の内容と一致しない
場合があります。ブリッジ情報の詳細は、OS上のネッワークアダプタのプロパティにてご確認ください。
● iLO WebインターフェースのUUID不正値表示について
POST (Power On Self Test)実行中にiLOの再起動を行うと、iLO Webインターフェースの[Information] - [Overview]
ページのUUID、UUID(論理)の値が稀に不正な表示となることがあります。
不正な表示となった場合は、本体装置の電源をオフ、オンしてください。
● iLO Webインターフェースのネットワーク情報の表示について
ファイバーチャネルコントローラーが実装されているシステムで、iLO Webインターフェースの言語に日本語が
選択されている場合、[システム情報] - [ネットワーク]で表示されるファイバーチャネルコントローラーの
"ポートのステータス"が『下へ』と表示されます。
これはファイバーチャネルコントローラーの接続が『ダウン』の状態であることを示しますので、読み替えて
ご利用ください。
● iLO WebインターフェースのVirtual NIC設定の注意事項
[Security] - [iLO]の“Virtual NIC”のデフォルト値は、iLO5ファームウェアのバージョンにより異なります。
BMC構成ユーティリティにて“工場出荷時のデフォルトにセット”を実施した場合は、以下をご確認ください。
(1) iLO 5ファームウェア：2.10以上 2.18以下をご使用の場合、デフォルト値は『有効(Enabled)』です。
仮想NICをサポートしていないWindows Server 2012 R2やUSB CDC-EEMドライバがインストールされていない
Windows Server 2016/2019上のデバイスマネージャーで「Virtual NIC」が警告表示される場合があります。
[Security] - [iLO]の”Virtual NIC”の設定を『無効(Disabled)』に変更してください。
(2) iLO 5ファームウェア：1.40以上 1.47以下、もしくは、2.31以上をご使用の場合、デフォルト値は『無効
(Disabled)』です。
7

● Windows上でのvEthernet (Hyper-V Virtual Ethernet Adapter)構成時のiLO Webインターフェースのネットワーク
アダプタのIPv6アドレス表示に関する注意事項
iLO 5ファームウェア：2.10以上 2.18以下をご使用の場合、Windows OS上でvEthernet (Hyper-V Virtual Ethernet
Adapter)が構成されている場合、iLO Webインターフェースの[Information] - [Network] - [Physical Network
Adapters]において、構成されている各[Adapter]の[Network Ports]の”IPv6 Address”において正しいIPv6アドレ
スが表示されない場合があります。vEthernet構成時のIPv6アドレスに関しては、OS上のネッワークアダプタのプ
ロパティにてご確認ください。
● iLO WebインターフェースのDevice Inventory情報の表示について
<R120h-1E LOMカード(N8104-193/194/195)構成時>
システムROMのバージョン2.34 (04/08/2020)以下をご使用の場合、iLO Webインターフェースの[Information] -
[Device Inventory]において、LOMカードの表示情報が以下のように表示される場合がありますが、サーバの運
用およびLOMカードの動作に影響はありません。
- Location ： Unspecified
- Firmware Version ： N/A
- Status ： Unknown
<SASエキスパンダカード(N8116-84)構成時>
iLO 5ファームウェア：2.31以上をご使用の場合、iLO Webインターフェースの[Information] - [Device Inventory]
において、SASエキスパンダカードの表示情報が以下のように表示される場合がありますが、サーバの運用およ
びSASエキスパンダカードの動作に影響はありません。
- Firmware Version ： N/A
- Status ： Disabled

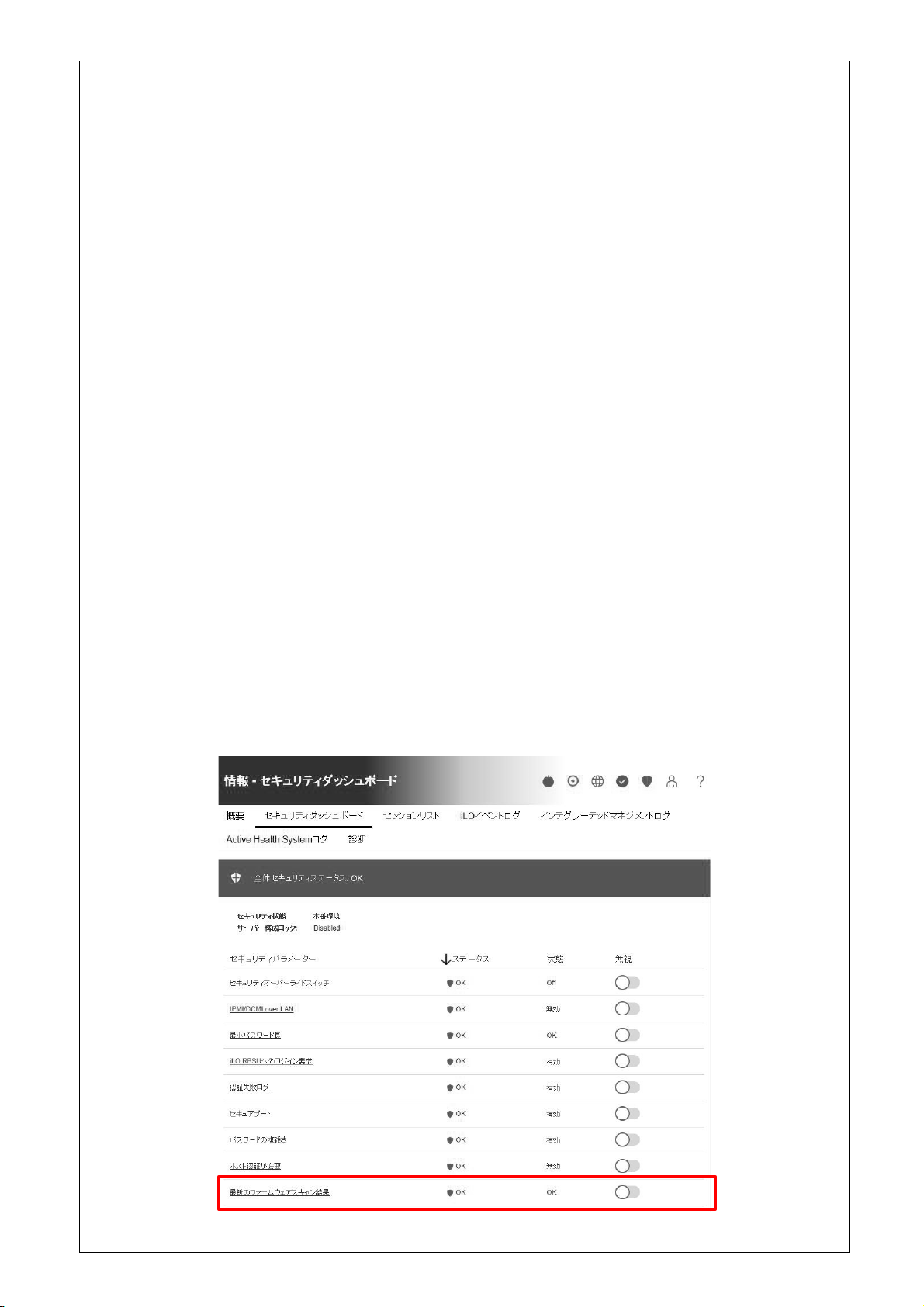

● iLO Webインターフェースのセキュリティダッシュボードの注意事項
iLO 5ファームウェア1.43以上、2.10未満をご使用の場合、[Information] - [Security Dashboard]に[Last Firmware
Scan Result]が表示されますが、本ハイパーリンクをクリックしないでください。
誤ってクリックした場合、Webサイト内のメニュー間移動が出来なくなります。その場合、ブラウザーのリロード
ボタンをクリックするか、もしくはいったんiLO Webインターフェースのログアウトを実行して再度ログイン
してください。
日本語表示の場合
8

英語表示の場合
● 物理ドライブのステータス変更時のSNMPトラップ通知のロケーション情報欠損に関する対処について
物理ドライブのステータス変更時のSNMPトラップ通知において、ロケーション情報が欠損する場合があります。
ロケーション情報に関しては、iLO5 webインターフェースの[情報]-[インテグレーテッドマネジメントログ]で同
じイベントのロケーション情報をご確認ください。
例:
Abnormal, physical drive status change detection,iLO SNMP Trap,mgr_WIN-U6HIHPNIH1Q,uru-rhel83,192.168.0.57,,2021/10/01
15:22:57,iLO,0xc0000be6,"A physical drive status change has been detected. Current status is 3.
(Location: ot 12 Controller: Slot 12)","If the physical drive status is 'failed(3)', 'predictiveFailure(4)',
● iLO WebインターフェースのAgentless Management Service (AMS)のステータスについて
iLO Webインターフェースの[System Information] – [Summary] – [Subsystem and Devices]のAgentless Management
Service (AMS)のステータスにおいて、不明(または利用不可能)※と表示された場合、iLOリセットを行ってくだ
さい。また、その後、10分程度経過した後、以下のAgentless Management Service (AMS)の再起動方法の対象OSを
参考に、Agentless Management Service (AMS)を再起動してください。
※Agentless Management Service (AMS)のステータスが不明(または利用不可能)の状態の場合、iLO Webインタ
ーフェースの[System Information] – [Storage] や [Network]の一部の情報が取得できず、正しく表示され
ません。
＜ Agentless Management Service (AMS)の再起動方法 ＞
○ Windowsの場合
Windowsの管理ツール → サービス → "Agentless Management Service" を右クリックし、
再起動してください。
○ Red Hat Enterprise Linux 7.x/8.xの場合
以下のコマンドを実行します。
# systemctl restart smad
# systemctl restart amsd
(次ページへ続く)
9

○ ESXi6.5/6.7の場合
以下のコマンドを実行します。
# /etc/init.d/amsd.sh restart
もしくは
# /etc/init.d/ams.sh restart
※ お使いのAMSバージョンによりコマンドが異なります。
○ ESXi7.0の場合
以下のコマンドを実行します。
# /etc/init.d/amsd restart
● iLO5 Ver2.65以降の注意点
iLOwebインターフェースの「システム情報」＞「デバイスインベントリ」で BackPlane(BP)の位置情報が不正にな
る場合がありますが表示だけの問題で動作に影響はありません。
正常時）Slot=#:Port=#I:Box=# ※#は接続先により番号が変わります。
不正時）Slot=#:Port=?I:Box=? 数字の部分が?と表示されます。
または Box=# Boxのみ表示されます。
4) OSに関する注意事項
● EXPRESSBUILDERでのWindows「手動」インストールについて
EXPRESSBUILDER から Windows をインストールするとき、「手動」オプションを選択した場合であっても、
インストール先ディスクのパーティションがすべてクリアされます。再インストール時、ユーザーデータが
存在する場合は注意してください。
● Windows Server OS ご使用時の注意事項
サポート対象の Windows Server OS で USB デバイスをお使いの場合、以下のシステムイベントログが採取される
ことがあります。
これについては、システム動作上問題ありません。
<イベントログ>
ID : 1
ソース : VDS Basic Provider
レベル : エラー
説明 : 予期しないエラーが発生しました。エラーコード:32@01000004
● Windows Server環境でのAgentless Management Service(AMS)の注意事項
Windows Server 2012 R2, Windows Server 2016, Windows Server 2019の環境にAgentless Management Service
(AMS) version 1.40.0.0がインストールされている場合、ams.exeプロセスがハンドル数の増加を示します。
ハンドルリークはメモリの過剰消費により時間の経過とともにパフォーマンスの問題を引き起こす可能性が
あります。
◆本事象はAgentless Management Service (AMS) 1.43.0.0で修正されています。
AMSはStarter Packに含まれています。Starter Pack Version S8.10-006.03以降を適用してください。
すでにAMS 1.40.0.0がインストールされている環境でStarter Pack Version S8.10-006.03を使用する場合
は、個別にAMSをアップデートする必要があります。Starter Packが掲載されているWebサイトの内容を確認
してアップデートしてください。
(次ページへ続く)
10

◆Agentless Management Service (AMS) 1.40.0.0を使用される場合は、一度以下の手順を実施することで
ハンドル数は増加しなくなります。
(1) 以下のコマンドをコマンドプロンプトで実行してAMSを停止します。
>net stop ams
(2) "C:\Program Files\OEM\AMS\Service"ディレクトリをエクスプローラで開きます。
(3) "storelib.dll"のファイル名を"storelib.dll.bak"に変更します。
(4) 以下のコマンドをコマンドプロンプトで実行してAMSを開始します。
>net start ams
(※1) AMS停止時に以下のメッセージが表示されることがありますが問題ありません。
Agentless Management Service サービスを停止中です..
システム エラーが発生しました。
システム エラー 1067が発生しました。
プロセスを途中で強制終了しました。
Agentless Management Service サービスは正常に停止されました。
(※2) AMS起動時に以下のメッセージが表示されることがありますが問題ありません。
要求したサービスは既に開始されています。
◆Agentless Management Service (AMS)のバージョンの確認方法には以下の2つの方法があります。
・対象装置のOS上で確認する方法
(1) Windows PowerShellを起動して以下のコマンドを実行します。
> Get-WmiObject Win32_Product | Select-Object Name,Version | Select-String "Agentless Management
Service"
(2) コマンド実行結果からバージョンを確認します。
・iLO Web インターフェースを利用して、リモートから確認する方法
(1) リモート環境において、WebブラウザーからiLO Web インターフェースにログインします。
(2) 左メニューの「ファームウェア & OSソフトウェア」を選択し、「ソフトウェア」を選択します。
(3) 画面の「Product Related Software」の「ams.exe」のバージョンを確認します。
● Windows Server 2019/2016/2012 R2 環境構築後、CPUボードの構成変更を行う場合の注意事項
次のOptionに固定IPアドレス/固定DNSを設定している場合、以下の手順で増設CPUボードを増設してください
(CPU増設後も固定IPアドレス設定を引き継ぐために本手順が必要です)。
N8104-173 10GBASE-T接続LOMカード(2ch)
N8104-177 25GBASE接続LOMカード(SFP28/2ch)
N8104-182 10GBASE-T 接続ボード(2ch)
N8104-183 10GBASE-T 接続ボード(2ch)
N8104-185 10GBASE 接続基本ボード(SFP+/2ch)
N8104-187 25GBASE 接続基本ボード(SFP28/2ch)
PCI–to-PCIブリッジを持つ増設PCIカード
(1) 該当のオプションを参照するサービスが自動起動しないように設定を変更し、サービスを停止する。
また、該当のオプションにストレージを接続している場合、以下の作業前に該当のオプションからLAN
ケーブルを外す等ストレージを認識しないようにする。
(2) 該当のオプションでLANのチーミング設定をしている場合、チーミングを解除する。
(3) 該当のオプションのIPアドレス/サブネットマスク/デフォルトゲートウェイ/優先DNSサーバー/代替DNS
サーバーを記録する(下記の赤枠部分)。
(次ページへ続く)
11

(4) 該当のオプションのIPアドレスを「IPアドレスを自動的に取得する」、DNSアドレスを「DNSサーバーの
アドレスを自動的に取得する」に設定変更する。
(5) 増設CPUボードをユーザーズガイドに従って増設する。
(6) 該当のオプションに手順(3)で記録したIPアドレス/サブネットマスク/デフォルトゲートウェイ/優先
DNSサーバー/代替DNSサーバーを設定する。
(7) LANのチーミングを再設定する。
(8) 手順(1)で設定変更したサービスを自動起動するように再設定する。また、該当のオプションに
ストレージを接続していた場合、LANケーブルを再接続しストレージを認識できるようにする。
上記手順で行わなかった場合、固定IPアドレスがほかのデバイスで使用されている等のメッセージが表示
されて固定IPアドレスが設定できないことがあります。
その場合、以下のコマンドをコマンドプロンプトで実行して、デバイスマネージャーを起動してください。
その後、［表示］-［非表示デバイスの表示］をクリックし、ネットワークアダプターツリーを展開し、
グレー表示になっている未使用のデバイスを削除してください。
>set devmgr_show_nonpresent_devices=1
>Start DEVMGMT.MSC
ESMPRO/ServerManagerでネットワークを参照した場合、増設CPUボードの構成変更後にネットワークカードが
重複して表示されます。OS上で見えないネットワークデバイスの詳細は「Unknown」と表示されますので、無視
してください。
● ESMPRO/ServerManager (Windows版)およびエクスプレス通報サービス(MG)に関する注意事項
本製品の iLO ファームウェアバージョンと、ESMPRO/ServerManager (Windows 版)およびエクスプレス通報
サービス(MG)のバージョンの組み合わせによっては ESMPRO/ServerManager (Windows 版)および iLO 管理機能向け
の受信情報設定ファイルのアップデートが必要になる場合があります。
以下をご参照のうえ、アップデートが必要な場合は、最新バージョンにアップデートしてください。
各バージョンの確認方法については、本注意事項の末尾に記載します。
◆ESMPRO/ServerManager (Windows 版) に関する発生現象
iLO
ファームウェア
ESMPRO/
ServerManager
(Windows 版)
発生現象
Version
2.10 以上
Version
6.25 未満
・構成タブ - サーバー状態
"SNMP 通報設定" が "取得に失敗しました" と表示される
・リモート制御タブ - iLO 情報 - IML の表示、IML の保存 IML
情報の取得に失敗し、表示および保存ができない
・アラートビューア
ファームウェアアップデートにともない追加されたハード
ウェアの障害がアラートビューアに "不明タイプ" のアラート
として表示される
Version
6.47 未満
・アラートビューア
ファームウェアアップデートにともない追加されたハード
ウェアの障害がアラートビューアに表示されない、もしくは
"不明タイプ" のアラートとして表示される
◆ESMPRO/ServerManager Ver.6 (Windows 版)のアップデート方法
(1) 以下の Web サイトより最新版の ESMPRO/ServerManager をダウンロードします。
https://www.support.nec.co.jp/View.aspx?id=9010103524
(2)「ESMPRO/ServerManager Ver.6 インストレーションガイド(Windows 編)」の「2 章 インストール」を参照
して ESMPRO/ServerManager をアップデートします。
◆ESMPRO/ServerManager Ver.7 (Windows 版)へのアップデート方法
(1) 以下の Web サイトより ESMPRO Platform Management Kit をダウンロードします。
https://www.support.nec.co.jp/View.aspx?id=9010109532
ESMPRO/ServerManager Ver.7 は ESMPRO Platform Management Kit に含まれています。
(2) ESMPRO Platform Management Kit の ESMPRO インストールツールを起動します。
(次ページへ続く)
12

(3) インストールツール画面の説明書をクリックし、Software Manuals から ESMPRO/ServerManager をクリック
します。
(4)「ESMPRO/ServerManager Ver.7.00 インストレーションガイド(Windows 編)」をクリックします。
(5)「ESMPRO/ServerManager Ver.7 インストレーションガイド(Windows 編)」の「2 章 インストール」を参照
して ESMPRO/ServerManager を Ver.6 から Ver.7 へアップデートします。
◆iLO 管理機能向けの受信情報設定ファイル に関する発生現象
※エクスプレス通報サービス(MG)をご利用されている方が対象です。
iLO
ファームウェア
iLO 管理機能向けの
受信情報設定
ファイル
発生現象
Version
2.10 以上
ilo_jp.mtb Version
1.4.0 未満
iml_jp.mtb Version
1.5.0 未満
※iLO 管理機能向け
の受信情報設定
ファイルは 2 種類
あります。
ファームウェアアップデートにともない追加されたハードウェア
の障害を検知することができない。当該障害を通報することが
できない。
※受信情報設定ファイルをアップデートした場合であっても、
ESMPRO/ServerManager がアップデートされていないときは、上記
と同様に追加されたハードウェア障害の検知および通報ができ
ない。
◆iLO 管理機能向けの受信情報設定ファイルのアップデート方法
(1) 以下の Web サイトより最新版の受信情報設定ファイル(ilo_jp.mtb、iml_jp.mtd)をダウンロードします。
https://www.support.nec.co.jp/View.aspx?id=9010100096
ilo_jp.mtb、iml_jp.mtd は MGMTB.zip に包含しています。
(2) 「エクスプレス通報サービス(MG) インストレーションガイド(Windows 編)」の「3.1.5 受信情報の設定」
または「3.2.4 受信情報の設定」を参照して受信情報の設定画面で登録済みの受信情報を削除します。
(3) (1)でダウンロードした最新版の受信情報設定ファイルを登録します。
「エクスプレス通報サービス(MG) インストレーションガイド(Windows 編)」は以下の Web サイトから
ダウンロードしてください。
https://www.support.nec.co.jp/View.aspx?id=9010102124
◆iLO ファームウェアのバージョン確認方法
・Server Health Summary で確認する方法
サーバー本体の UID ボタンを押下して、サーバーに接続されたコンソールに表示される iLO Firmware の
バージョンを確認します(Server Health Summary の詳細は iLO 5 ユーザーズガイド参照)。
・ネットワーク経由で確認する方法
iLO にネットワーク接続可能な場合、ブラウザーから iLO にログインして、メニュー「ファームウェア＆OS
ソフトウェア」から iLO のバージョンを確認します。
◆ESMPRO/ServerManager (Windows 版)のバージョン確認方法
(1) ESMPRO/ServerManager の Web サイトにログインします。
(2) 画面右上の「ESMPRO/ServerManager について」のリンクを選択します。
(3) 表示される ESMPRO/ServerManager のバージョン情報を確認します。
◆iLO 管理機能向けの受信情報設定ファイルのバージョン確認方法
「エクスプレス通報サービス(MG) インストレーションガイド(Windows 編)」の「3.1.5 受信情報の設定」また
は「3.2.4 受信情報の設定」を参照して受信情報の設定画面で「詳細情報」が「iLO SNMP Trap」のバージョン
を確認します。
● Linux OSを使用する場合の注意事項
OSが自動的に認識するLOMやオプションNICのデバイス名を使用してください。独自udevルールを追加する際、
PCIアドレスを基準にNICデバイス名を変更したり、固定したりする設定は行わないでください。
また、PCIアドレスを含む/dev/disk/by-path/配下のストレージデバイス名は使用しないでください。
PCI アドレスを基準にしたデバイス名を使った運用が必要な場合は、PCI スロットへのカード増設/抜去、およ
び、CPU 構成変更を行わないでください。PCI バスのアドレス情報が変化し、PCI 接続のデバイス名に影響がで
ることにより、ネットワークやストレージへのアクセスができなくなり、システムが正常に起動できなくなる
場合があります。
13

● VMware ESXiでTPMキットを使用する場合の注意事項
システム ROM のバージョンが v2.00 (02/02/2019)以降、かつ N8115-35 TPM キットが搭載されている場合 TPM Mode
(*1)は「TPM 2.0」にて、VMWare ESXi をご使用ください。
もし、TPM Mode が「TPM 1.2」に設定されている場合、稀に PSOD (Purple Screen of Death)が発生することが
あります。
(*1) 出荷時の初期設定は「TPM 2.0」です。
TPM Mode の確認および設定変更は下記メニューより確認してください。
・System Utilities > System Configuration > RBSU > Server Security > Trusted Platform Module
Options > Current TPM Type (設定確認)
> TPM Mode Switch Operation (設定変更)
● VMware ESXiを使用する場合の注意事項
ESXi 起動時の VMware vSphere の監視 > ハードウェア > システムセンサー > センサーの表示について。
(1) 下記のような Heartbeat Lost センサーの表示が『警告(黄色)』となる場合があります。
[Device] I/O Module (n) LOM_Link_P (n)：Heartbeat Lost-Assert
[Device] I/O Module (n) NIC_Link_P (n)：Heartbeat Lost-Assert
※n：LAN ポート番号の P1～4 を示します。
<iLO 5 ファームウェア：1.30、1.35、1.38 が適用された環境>
ESXi 起動完了後、Heartbeat Lost センサーの健全性(vCenter：ステータス)の表示が『警告(黄色)』と
なる場合、LAN ケーブルが接続されたポートは数分お待ちいただくと『警告(黄色)』から『正常(緑色)』
に遷移しますので、しばらくお待ちください。LAN ケーブルが接続されていないポートは『警告(黄色)』
を継続しますが、運用上問題ありませんのでそのままご使用ください。
なお、LAN ケーブルが接続された環境で『警告(黄色)』が表示され続けた場合は、LAN ケーブルの接続
不良の可能性が考えられますので LAN 結線等を再確認してください
<iLO 5 ファームウェア：1.40 以上が適用された環境>
ESXi 起動完了後、Heartbeat Lost センサーの健全性(vCenter：ステータス)の表示が『警告(黄色)』と
なる場合、数分お待ちいただくと『警告(黄色)』から『標準(緑色)』に遷移しますので、しばらく
お待ちください。
(2) システム ROM のバージョンが v2.16 (05/25/2020)以前の場合、非冗長 FAN 構成において ESXi 起動完了後、
下記のセンサーの健全性(vCenter：ステータス)の表示が『警告(黄色)』となる場合がありますが、ハー
ドウェアの故障を示すものではなく運用に影響ありませんので、そのまま運用いただけます。
- Cooling Unit 1 Fans
(3) ESXi 起動完了後、下記のセンサーの健全性(vCenter：ステータス)の表示が『?』となる場合があります
が、ハードウェアの故障を示すものではなく運用に影響ありませんので、そのまま運用いただけます。
- System Chassis 1 UID
● RAID監視通報方式の変更について
VMware ESXi において、N8103-189/190/191/192/193/194/195/196/201/237/238 RAID コントローラと N8103-239 OS
ブート専用 SSD ボードをご使用されている場合、RAID 監視通報は SNMP Trap による通報に変更になります。
詳細は、下記の Web サイトをご確認ください。
・NEC サポートポータル
https://www.support.nec.co.jp/View.aspx?&id=3140108419
14

5) 全般の機能に関わる注意事項
● システムユーティリティの「BMC Configuration Utility」の操作についての注意事項
システムユーティリティの「BMC Configuration Utility」での操作において、以下の(1)のポップアップが表示
された場合は(2)以降の手順を厳守してください。
注意事項に従った操作を実施されない場合、「Memory Initialization Start」のメッセージでPOST停止、あるい
は、装置に記録されているSerial Number、Product IDの消失が発生する場合があります。
(1) システムユーティリティの「BMC Configuration Utility」において設定の変更を行うと、iLOの再起動を行う
ために、次のWarning (注意)ポップ アップが表示されることがあります。
英語表示の場合
日本語表示の場合
(2) 「OK」を押して進めます。
(3) 次のWarning (注意)ポップアップが表示されます。
このWarning (注意)ポップアップが表示されている状態にて、必ず1分以上お待ちください。
その間、何も操作しないでください。
英語表示の場合
日本語表示の場合
(次ページへ続く)
15

(4) 1分以上経過後、装置前面のステータスランプが緑色で点灯していることを確認してください。
※ iLOが再起動中 ：ステータスランプが緑色で点滅（毎秒1回)
iLOの再起動が完了し正常動作：ステータスランプが緑色で点灯
(5) 再起動の完了が確認できたら、「OK」を押してください。
(6) <ESC>キーを複数回押してシステムユーティリティの画面に戻ります。
(7) システムユーティリティの「Reboot the System」を選択して再起動します。
● Serial Number、Product ID が消失された場合の対処について
Serial Number、Product IDが消失された場合、以下の手順にて復旧することができます。
(1) 装置の電源を切り、電源コードをコンセントから外します。
(2) 30秒以上経過したのち、電源コードをコンセントに接続します。
(3) POWERスイッチで装置の電源をONにします。
(4) サーバーが起動し、POST画面が表示されます。
(5) <F9>キーを押してシステムユーティリティを起動します。もし、システムユーティリティが起動できない
状態になっている場合は、「1章(7.3.3 システム設定をデフォルト値に戻す)」を参照し、システムメンテ
ナンススイッチを操作して、RBSU設定の初期化をします。
(6) システムユーティリティの「System Configuration > BIOS/Platform Configuration (RBSU) > Advanced Options
> Advanced Service Options」メニューより、Serial NumberとProduct IDの値を確認します。
(7) Serial NumberとProduct IDの値が期待する値の場合は、手順14)に進みます。
(8) Serial NumberとProduct IDの値が期待する値ではない(消失している)場合は、システムユーティリティ
から、「System Configuration > BIOS/Platform Configuration (RBSU) > System Default Options」を選択
します。
(9) 「Restore Default Manufacturing Settings」を選択します。
(10) 「Yes, restore the default settings.」を選択します。
(11) 自動的に装置が再起動し、POST画面が表示されます。
(12) <F9>キーを押してシステムユーティリティを起動します。
(13) 装置のスライドタグに記載されているSerial NumberとProduct IDをシステムユーティリティの「System
Configuration > BIOS/Platform Configuration (RBSU) > Advanced Options > Advanced Service Options」
メニューより、設定します。
【重要】Product IDとは、『N8100-2602Y』のような型番のことです。
(14) RBSU設定項目をデフォルト値から変更されている場合は、そのRBSU項目の確認と再設定をします。
● 装置情報のラベルについて
本製品には、以下の情報を記載したラベルがサーバーのトップカバーのフロント側に貼られています。
・製品型番
・製造番号
・QR コード
・iLO のアカウント情報
保守に備えて、サーバーの設置前にこれらの情報を記録してください。
Express5800/R120h-2E 8x3.5 型モデル以外には、上記の情報を記載したラベルが装置前面のスライドタグにも
貼られています。
16

● UPS 接続時の注意事項
・ UPS をシリアルポートに接続して使用する場合は、以下の設定を無効「Disabled」にしてください。
(1) System Configuration > BIOS/Platform Configuration (RBSU) > System Options > Serial Port Options >
BIOS Serial Console and EMS > BIOS Serial Console Port を「Disabled」に設定してください。
(2) System Configuration > BMC Configuration Utility > Setting Options > Serial CLI Status を「Disabled」
に設定してください。
・ N8181-160 電源ユニット(800W/Platinum)を冗長構成で搭載している場合 、以下の設定を変更してください。
System Configuration > BIOS/Platform Configuration (RBSU) > Power and Performance Options > Advanced
Power Options へと進み、「Redundant Power Supply Mode」 を 「High Efficiency Mode (Auto)」に設定して
ください。
※ High Efficiency Mode (Odd Supply Standby)、または、High Efficiency Mode (Even Supply Standby)に
設定されているお客様については、上記の変更は不要です。
● N8116-84 SAS エキスパンダカード ご使用時の注意事項
Starter Pack Version S8.10-009.01 に含まれている、N8116-84 SAS エキスパンダカードの下記ファームウェア
アップデートモジュール（Ver.5.08）は、適用しないでください。
[パッケージ名称]
Supplement Update / Online ROM Flash Component for Linux (x64) ? HPE 12Gb/s SAS Expander Firmware for
HPE Smart Array Controllers and HPE HBA Controllers
(firmware-smartarray2de15b6882-5.08-1.1x86_64)
詳細につきましては、以下の Web サイトに掲載されている内容を確認してください。
[Starter Pack Version S8.10-009.01]
https://www.support.nec.co.jp/
(「NEC サポートポータル内検索」より、「S8.10-009」を検索）
● 増設リアドライブケージ(N8154-107/120) ご使用時の注意事項
本製品と、増設リアドライブケージ(N8154-107/120)を使用する場合は、以下の設定を変更してください。
◆設定手順
System Configuration > BIOS/Platform Configuration (RBSU) >Advanced Options > Fan and Thermal
Options > Thermal Configuration を「Increased Cooling」に設定してください。
● N8104-195 10GBASE-T 接続 LOM カード ご使用時の注意事項
本製品と、N8104-195 10GBASE-T 接続 LOM カードを使用する場合は、以下の設定を変更してください。
◆設定手順
System Configuration > BIOS/Platform Configuration (RBSU) >Advanced Options > Fan and Thermal
Options > Thermal Configuration を「Increased Cooling」に設定してください。
● N8103-184 SAS コントローラ ご使用時の注意事項
N8103-184 SASコントローラを使用する場合、iLO Webインターフェースの[System Information] - [Storage] -
[Storage Controller]のStatusが“不明(Unkown)”と表示される場合がありますが動作に影響はありません。
● Smart Storage Battery について
Smart Storage Batteryは、RBSUメニューなどでEnergy Packと表示されることがあります。
適宜、読み替えてください。
17

● EXPRESSBUILDER ヘルプについて
EXPRESSBUILDER のヘルプとメンテナンスガイドで記述が異なる場合は、メンテナンスガイドの記載を優先して
ください。
● サーバ診断カルテについて
サーバ診断カルテは、対象製品の稼働状況を記録し、月ごとに稼働状態の診断カルテを提供するサービスです。
サーバ診断カルテの詳細は、Starter Pack内の「サーバ診断カルテ セットアップガイド」を参照してください。
● LOM カード(N8104-173/177) FCoE 機能のサポートについて
本製品では FCoE (FibreChannel over Ethernet)機能を NEC としてサポートしておりません。
N8104-173 では LOM カードに適用されているファームウェアバージョンに関わらず、N8104-177 では Family
Firmware Version 8.35.43 以降で FCoE 機能が有効化されています。
OS 上で FCoE デバイスとして認識されますが、OS やドライバで機能利用の設定をしないことで、運用上の影響
はありません。
以下のデバイスの検出は無視していただいて構いません。
-HPE 533FLR-T FCoE Device
-HPE 622FLR-SFP28 FCoE Device
● N8104-173 10GBASE-T 接続 LOM カード(2ch) Wake On LAN 機能のサポートについて
N8104-173 10GBASE-T 接続 LOM カード(2ch)のポート 2 側で Wake On LAN 機能を使用する場合は、ファームウェア
バージョン 7.19.2 以降をご使用ください。
A) ファームウェア変更に伴う変更点
■ BIOS/Platform Configuration (RBSU)メニューの変更について
本製品の搭載ファームウェアの更新に伴い、メニューの一部に変更があります。
下記、変更点を記載します。
(1) Server Availability メニュー
システムユーティリティから、「System Configuration > BIOS/Platform Configuration (RBSU) > System Options
> Server Availability」を選択すると、「Server Availability」メニューが表示されます。
追加のオプションについて、次の表を参照してください。
項目 パラメーター 説明
IPMI Watchdog Timer
(注1)
[Disabled]
Enabled
IPMI に準拠した起動時の(POST)ウォッチドッグタイマー(WDT)を
有効にできます。このタイマーは、ユーザーがシステムに対し
て IPMI コマンドを発行すると無効になり、自動的には無効にな
りません。
IPMIウォッチドッグタイマー(WDT)は、POST中に<F9>キー、または
<F10>キーを押すと停止できます。
POST中の<F9>キー、または<F10>キーを押した以外の場合、WDTは選
択されたIPMIウォッチドッグタイマーのタイムアウト期間の後に
タイムアウトし、システムは選択されたIPMIウォッチドッグタイ
マー動作を続行します。
IPMI Watchdog Timer
Timeout (注1)
10 Minutes
15 Minutes
20 Minutes
[30 Minutes]
サーバーのロックアップが発生した場合にサーバーに対して必
要なタイムアウト動作を実行するまでの待機時間を設定できま
す。
IPMI Watchdog Timer
Action (注1)
[Power Cycle]
Power Down
Warm Boot
サーバーのロックアップによってウォッチドッグタイマーが時
間切れになったときのタイムアウト動作を設定できます。
[ ]: 出荷時の設定
注1:システム ROM Version 2.54 以降にて利用できるオプションです。
18

(2) Diagnostics Optionsメニュー
システムユーティリティから、「System Configuration > BIOS/Platform Configuration (RBSU) > System Options
> 「Diagnostics Options」を選択すると、「Diagnostics Options」メニューが表示されます。
追加のオプションについて、次の表を参照してください。
項目 パラメーター 説明
Embedded Diagnostics [Enabled]
Disabled 本機ではサポートされません。
[ ]: 出荷時の設定
(3) Memory Optionsメニュー
システムユーティリティから、「System Configuration > BIOS/Platform Configuration (RBSU) > Memory Options」
を選択すると、「Memory Options」メニューが表示されます。
追加のオプションについて、次の表を参照してください。
項目 パラメーター 説明
Memory Controller
Interleaving
[Auto]
Disabled
メモリコントローラー間のインターリーブ動作を選
択します。「Auto」を選択した場合、メモリコントロ
ーラー間のインターリーブ動作は本機のメモリ構成
に応じて自動的に設定されます。「Disabled」を設定
した場合、メモリコントローラー間のインターリーブ
動作は強制的に無効に設定されます。本オプション
は、「Auto」で利用することを推奨します。
Opportunistic Self-
Refresh
[Disabled]
Enabled
「Opportunistic Self-Refresh」を「Enabled」に設定し
た場合、メモリがアイドル状態になった場合にメモリ
のセルフリフレッシュを行います。
[Disabled」の場合は通常のリフレッシュを行います。
[ ]: 出荷時の設定
(4) Intel UPI Optionsメニュー
システムユーティリティから、「System Configuration > BIOS/Platform Configuration (RBSU) > Power and
Performance Options > Intel UPI Options」を選択すると、「Intel UPI Options」メニューが表示されます。
追加のオプションについて、次の表を参照してください。
項目 パラメーター 説明
Direct To UPI (D2K) [Auto]
Enabled
Disabled
「Direct To UPI (D2K)」 を「Enabled」にすると、Last
Level Cacheのキャッシュミスによるレイテンシーを
軽減します。指定されない限り、設定変更しないでく
ださい。
複数プロセッサー構成の場合のみ表示されます。
[ ]: 出荷時の設定
19

(5) Advanced Performance Tuning Options サブメニュー
システムユーティリティから、「System Configuration > BIOS/Platform Configuration (RBSU) > Power and
Performance Options > Advanced Performance Tuning Options」を選択すると、「Advanced Performance Tuning
Options」メニューが表示されます。
追加のオプションについて、次の表を参照してください。
項目 パラメーター 説明
Processor Jitter
Control Optimization
Optimized for Throughput
Optimized for Latency
[Zero Latency]
本オプションは指定ある場合をのぞいて、出荷時設
定から変更しないでください。
このオプションは、プロセッサー周波数変動の自動
調整機能の閾値を最適化します。「Optimized for
Throughput」を選択すると、総合的な計算処理能力
に影響しない変動を許容した制御をします。
「Optimized for Latency」を選択すると、プロセッ
サー周波数を下げるときに微小変動があることを許
容した制御をします。「Zero Latency」を選択する
と、周波数変動を取り除くように制御します。
IODC Configuration [Auto]
Enable for Remote InvItoM
Hybrid Push
InvItoM AllocFlow
InvItoM Hybrid AllocFlow
Enable for Remote
InvItoM and Remote WCiLF
本オプションは指定ある場合をのぞいて、出荷時設定
から変更しないでください。
IODC (IO Direct Cache)の構成を設定します。
このオプションにより、I / Oトランザクションがプ
ロセッサキャッシュと通信するためのポリシーを調
整できます。
[ ]: 出荷時の設定
(6) Server Security メニュー
システムユーティリティから、「System Configuration > BIOS/Platform Configuration (RBSU) > Server Security」
を選択すると、「Server Security」メニューが表示されます。
追加のオプションについて、次の表を参照してください。
項目 パラメーター 説明
UEFI Variable Access
Firmware Control (注1)
[Disabled]
Enabled
オペレーティングシステムなど他のソフトウェアによる特定の
UEFI変数の書き込みを、システムBIOSで完全に制御できるように
設定します。「Disabled」が選択されている場合は、すべてのUEFI
変数が書き込み可能です。「Enabled」が選択されている場合、シ
ステムBIOS以外のソフトウェアによって重要なUEFI変数に加えら
れる変更はすべてブロックされます。 例えば、オペレーティング
システムが新しいブートオプションをブート順序の最上位に追
加しようとすると、実際にはブート順序の最下位に配置されま
す。注記: UEFI変数アクセスのファームウェアコントロールが有
効になっている場合、オペレーティングシステムの機能の一部が
期待どおりに動作しないことがあります。新しいオペレーティン
グシステムのインストール中にエラーが発生する場合がありま
す。
[ ]: 出荷時の設定
注 1:システム ROM Version 2.54 以降にて利用できるオプションです。
20
