aQuick start guide
HDMI Splitter VSPL34716AT
For more information see the extended manual online:
ned.is/vspl34716at
Intended use
The VSPL34716AT is a splitter that splits 1 HDMI input to 16 HDMI outputs.
The product is intended for indoor use only.
The product is not intended for professional use.
Any modification of the product may have consequences for safety, warranty
and proper functioning.

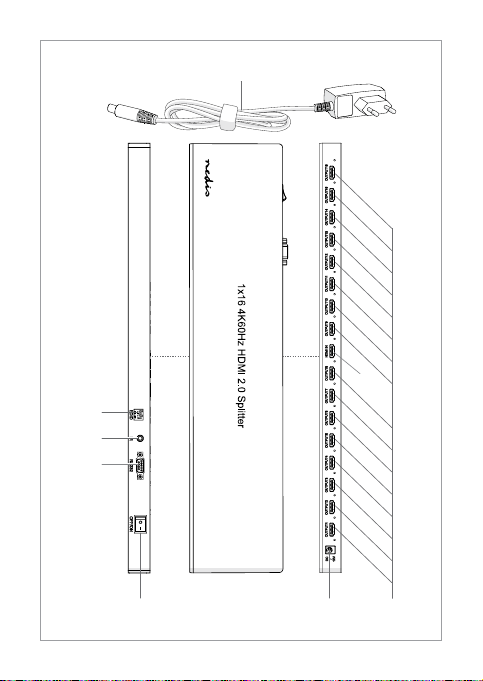

Main parts (image A)
 HDMI input
 HDMI output
 Power supply port
 Power switch
 RS-232 communication port
 Infrared light
 EDID
 Power cable
Safety instructions
-
WARNING
• Only use the product as described in this manual.
• Do not use a damaged product.
• Do not expose the product to direct sunlight, naked flames or heat.
• Do not expose the product to water or moisture.
• Place the product on a stable and flat surface.
• Do not drop the product and avoid bumping.
• Do not open the product.
• Keep the product out of reach from children.
Connecting the splitter
-
Make sure all the devices you want to connect have been switched off.
1. Plug an HDMI cable (not included) from your source device into A1.
2. Plug up to 16 HDMI cables (not included) from your displays into A2.

5
3. Plug A8into A3.
4. Plug the other end of A8into a power outlet.
Using the splitter
Use A4to switch the product on or off.
EDID settings
1 2 3 4
X 0 0 0 Copy EDID from Output 1
X 0 0 1 EDID Mixed Output (1-8)
X 0 1 0 4k60, 3840x2160, 60 Hz, RGB, 8bit. 7.1Channel audio, 324-bit, 192
Khz, DTS audio and Dolby Digital
X 0 1 1 4k30, 3840x2160, 30 Hz, 4:4:4, 8bit. 2Channel, 24-bit, 48 Khz
X 1 0 0 4k60, 3840x2160, 60 Hz, 4:4:4, 8bit. 2Channel, 24-bit, 48 Khz
X 1 0 1 1080p 3D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2Channel, 24-bit, 48 Khz
X 1 1 0 1080p 2D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2Channel, 24-bit, 48 Khz
X 1 1 1 1080p 2D 5.1 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 6Channel, 24-bit,
48 Khz
Specications
Product HDMI Splitter
Article number VSPL34716AT
Dimensions (l x w x h) 482 x 105 x 25 mm
Weight 1.54 kg
Input 1 x HDMI 19 pin female
Output 16 x HDMI 19 pin female
Output resolution 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
HDMI version HDMI 2.0

6
Max. input cable length 1080p
4K
Up to 10 m
Up to 5 m
Max. output cable length 1080p
4K
Up to 15 m
Up to 10 m
Supported video format deep colour 8 / 10 / 12 bit
Supported audio format DTS-HD / Dolby TrueHD / DTS / Dolby-AC3
/ DSD
Video Bandwidth 600 MHz
Max. transfer rate 6 Gb/s
Operating temperature -15°C - 55°C
Operating humidity 5 - 90% RH (no condensation)
Max. working current 1.15 A
Power Adapter Input 100 V – 240 V AC – 50 Hz, 60 Hz
Power Adapter Output 12 V DC / 3 A
cKurzanleitung
HDMI-Splitter VSPL34716AT
Weitere Informationen finden Sie in der erweiterten
Anleitung online: ned.is/vspl34716at
Bestimmungsgemäße Verwendung
Der VSPL34716AT ist ein Splitter, der 1 HDMI-Eingänge auf 16 HDMI-Ausgänge
aufteilt.
Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.
Das Produkt ist nicht für den professionellen Einsatz gedacht.
Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und
ordnungsgemäße Funktionalität haben.

7
Hauptbestandteile (Abbildung A)
 HDMI-Eingang
 HDMI-Ausgang
 Stromversorgungsanschluss
 Ein/Aus-Schalter
 RS-232-Kommunikationsanschluss
 Infrarotlicht
 EDID
 Stromkabel
Sicherheitshinweise
-
WARNUNG
• Verwenden Sie das Produkt nur wie in dieser Anleitung beschrieben.
• Verwenden Sie keinesfalls ein beschädigtes Produkt.
• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung, offenen
Flammen oder Hitze aus.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Stellen Sie das Produkt auf eine stabile, ebene Oberfläche.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Öffnen Sie das Produkt nicht.
• Halten Sie das Produkt stets von Kindern fern.
Anschließen des Splitters
-
Stellen Sie sicher, dass alle Geräte, die Sie verbinden wollen, ausgeschaltet sind.
1. Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) von Ihrem Quellgerät an
A1an.
2. Schließen Sie bis zu 16 HDMI-Kabel (nicht mitgeliefert) von Ihren Anzeigen
an A2an.
3. Schließen Sie A8an A3an.
4. Verbinden Sie das andere Ende von A8mit einer Steckdose.
Verwenden des Splitters
Verwenden Sie A4, um das Produkt ein- oder auszuschalten.
EDID-Einstellungen
1 2 3 4
X 0 0 0 EDID von Ausgang 1 kopieren
X 0 0 1 EDID Mixed Ausgang (1-8)

8
X 0 1 0 4k60, 3840x2160, 60 Hz, RGB, 8bit. 7,1 Kanal-Audio, 324-bit, 192
Khz, DTS Audio und Dolby Digital
X 0 1 1 4k30, 3840x2160, 30 Hz, 4:4:4, 8bit. 2 Kanal, 24-bit, 48 Khz
X 1 0 0 4k60, 3840x2160, 60 Hz, 4:4:4, 8bit. 2 Kanal, 24-bit, 48 Khz
X 1 0 1 1080p 3D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2 Kanal, 24-bit, 48 Khz
X 1 1 0 1080p 2D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2 Kanal, 24-bit, 48 Khz
X 1 1 1 1080p 2D 5,1 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 6 Kanal, 24-bit, 48
Khz
Spezikationen
Produkt HDMI-Splitter
Artikelnummer VSPL34716AT
Größe (L x B x H) 482 x 105 x 25 mm
Gewicht 1,54 kg
Eingang 1 x HDMI 19-Pin-Buchse
Ausgang 16 x HDMI 19-Pin-Buchse
Ausgabeauösung 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
HDMI-Version HDMI 2.0
Max. Eingangskabellänge 1080p
4K
Bis zu 10 M
Bis zu 5 M
Max. Ausgangskabellänge 1080p
4K
Bis zu 15 M
Bis zu 10 M
Unterstütztes Videoformat Farbtiefe 8 / 10 / 12 bit
Unterstütztes Audioformat DTS-HD / Dolby TrueHD / DTS / Dolby-AC3
/ DSD
Videobandbreite 600 MHz
Max. Übertragungsrate 6 Gb/s
Betriebstemperatur -15°C - 55°C

9
Betriebsfeuchtigkeit 5 - 90% rel. Feuchte (keine Kondensation)
Max. Betriebsstrom 1,15 A
Netzteil Eingang 100 V – 240 V AC – 50 Hz, 60 Hz
Netzteil Ausgang 12 V DC / 3 A
bGuide de démarrage rapide
Répartiteur HDMI VSPL34716AT
Pour plus d'informations, consultez le manuel détaillé en
ligne : ned.is/vspl34716at
Utilisation prévue
Le VSPL34716AT est un répartiteur qui répartit 1 entrée HDMI vers 16 sorties
HDMI.
Le produit est prévu pour un usage intérieur uniquement.
Le produit n’est pas destiné à un usage professionnel.
Toute modification du produit peut avoir des conséquences sur la sécurité, la
garantie et le bon fonctionnement.
Pièces principales (image A)
 Entrée HDMI
 Sortie HDMI
 Port d'alimentation
 Interrupteur
 Port de communication RS-232
 Lampe infrarouge
 EDID
 Câble d'alimentation
Consignes de sécurité
-
AVERTISSEMENT
• Utilisez le produit uniquement comme décrit dans le présent manuel.
• Ne pas installer ou utiliser un appareil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la
chaleur.

10
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.
Connecter le répartiteur
-
Assurez-vous que tous les appareils que vous souhaitez connecter soient
hors tension.
1. Branchez un câble HDMI (non inclus) de votre appareil source sur A1.
2. Branchez jusqu’à 16 câbles HDMI (non inclus) de vos écrans sur A2.
3. Branchez A8dans A3.
4. Branchez l'autre extrémité de A8sur une prise de courant.
Utiliser le répartiteur
Utilisez A4pour mettre le produit sous ou hors tension.
Paramètres EDID
1 2 3 4
X 0 0 0 Copiez EDID de la sortie 1
X 0 0 1 EDID sortie mixte (1-8)
X 0 1 0 4k60, 3840x2160, 60 Hz, RVB, 8bits. 7,1canaux audio, 324 bits, 192
KHz, DTS audio et Dolby Digital
X 0 1 1 4k30, 3840x2160, 30 Hz, 4:4:4, 8bits. 2canaux, 24 bits, 48 KHz
X 1 0 0 4k60, 3840x2160, 60 Hz, 4:4:4, 8bits. 2canaux, 24 bits, 48 KHz
X 1 0 1 1080p 3D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bits. 2canaux, 24 bits,
48 KHz
X 1 1 0 1080p 2D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bits. 2canaux, 24 bits,
48 KHz
X 1 1 1 1080p 2D 5,1 ch, 1920x1080, 60 Hz, 4:4:4, 8bits. 6canaux, 24 bits,
48 KHz
