nedis VSPL3472AT User manual

ned.is/vspl3472at
HDMI Splitter
HDMI™ input 2x HDMI™ output
VSPL3472AT

aQuick start guide 4
cKurzanleitung 5
bGuide de démarrage rapide 7
dVerkorte handleiding 9
jGuida rapida all’avvio 10
hGuía de inicio rápido 12
iGuia de iniciação rápida 13
eSnabbstartsguide 15
gPika-aloitusopas 16
fHurtigguide 18
2Vejledning til hurtig start 19
kGyors beüzemelési útmutató 21
nPrzewodnik Szybki start 22
xΟδηγό γρήγορη εκκίνηση 24
1Rýchly návod 26
lRychlý návod 27
yGhid rapid de iniiere 29

21
4
5
3
6
A

4
aQuick start guide
HDMI Splitter VSPL3472AT
For more information see the extended manual online:
ned.is/vspl3472at
Intended use
The VSPL3472AT is a splitter that splits one HDMI to two HDMI outputs.
Any modication of the product may have consequences for safety, warranty
and proper functioning.

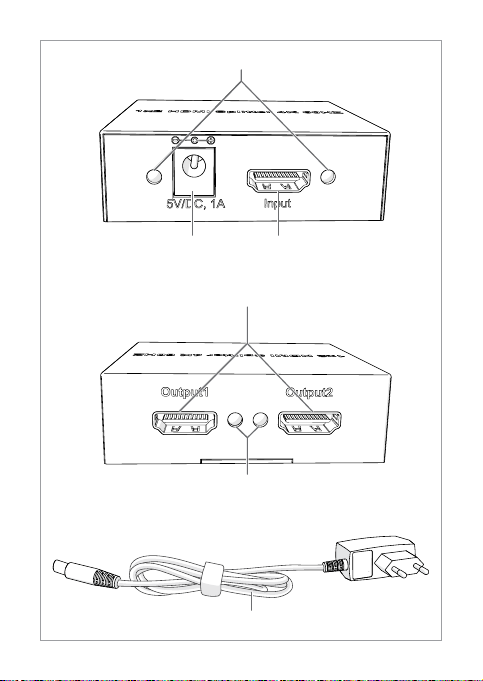

Main parts (image A)
 Power supply port
 HDMI input
 Input signal indicator LED
 HDMI output
 Output signal indicator LED
 Power cable
Safety instructions
-
WARNING
• Only use the product as described in this manual.
• Do not use a damaged product.
• Do not expose the product to direct sunlight, naked ames or heat.
• Do not expose the product to water or moisture.
• Place the product on a stable and at surface.
• Do not drop the product and avoid bumping.
• Do not open the product.
• Keep the product out of reach from children.
Installation of the product
1. Plug an HDMI cable (not included) from the HD source into A2.
2. Plug two HDMI cables (not included) from the displays into A4.
3. Plug A6into A1.
4. Plug the other end of A6into a power outlet.
A35 lights up.

5
Specications
Product HDMI Splitter
Article number VSPL3472AT
Dimensions (l x w x h) 62 x 62 x 20 mm
Video Bandwidth 600 MHz / 6 Gbps per channel / 18
Gbps all channels
Input 1 x HDMI 19 pin female
Outputs 1 x HDMI 19 pin female
Output resolution 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Operating temperature 0 °C ~ 40 °C / 32 °F ~ 104 °F
Storage temperature -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relative humidity 20 - 92% RH (no condensation)
cKurzanleitung
HDMI-Splitter VSPL3472AT
Weitere Informationen nden Sie in der erweiterten
Anleitung online: ned.is/vspl3472at
Bestimmungsgemäße Verwendung
Der VSPL3472AT ist ein Splitter, der ein HDMI Signal an zwei HDMI-Ausgänge
aufteilt.
Jegliche Modikation des Produkts kann Folgen für die Sicherheit, Garantie und
ordnungsgemäße Funktionalität haben.
Hauptbestandteile (Abbildung A)
 Stromversorgungsanschluss
 HDMI-Eingang
 Eingangssignal Anzeige-LED
 HDMI-Ausgang
 Ausgangssignal Anzeige-LED
 Stromkabel

6
Sicherheitshinweise
-
WARNUNG
• Verwenden Sie das Produkt nur wie in dieser Anleitung beschrieben.
• Verwenden Sie keinesfalls ein beschädigtes Produkt.
• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung, oenen
Flammen oder Hitze aus.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Stellen Sie das Produkt auf eine stabile, ebene Oberäche.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Önen Sie das Produkt nicht.
• Halten Sie das Produkt stets von Kindern fern.
Installation des Produkts’
1. Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) von der HD-Quelle an A2
an.
2. Schließen Sie zwei HDMI-Kabel (nicht mitgeliefert) von den Anzeigen an
A4an.
3. Schließen Sie A6an A1an.
4. Verbinden Sie das andere Ende von A6mit einer Steckdose.
A35 leuchtet auf.
Spezikationen
Produkt HDMI-Splitter
Artikelnummer VSPL3472AT
Größe (L x B x H) 62 x 62 x 20 mm
Videobandbreite 600 MHz / 6 Gbps pro Kanal / 18 Gbps
alle Kanäle
Eingang 1 x HDMI 19-Pin-Buchse
Ausgänge 1 x HDMI 19-Pin-Buchse
Ausgabeauösung 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Betriebstemperatur 0 °C ~ 40 °C / 32 °F ~ 104 °F

7
Lagertemperatur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relative Luftfeuchtigkeit 20 - 92% rel. Feuchte (keine
Kondensation)
bGuide de démarrage rapide
Répartiteur HDMI VSPL3472AT
Pour plus d'informations, consultez le manuel détaillé en
ligne: ned.is/vspl3472at
Utilisation prévue
Le VSPL3472AT est un répartiteur qui divise une sortie HDMI en deux sorties
HDMI.
Toute modication du produit peut avoir des conséquences sur la sécurité, la
garantie et le bon fonctionnement.
Pièces principales (image A)
 Port d'alimentation
 Entrée HDMI
 Voyant LED de signal d'entrée
 Sortie HDMI
 Voyant LED de signal de sortie
 Câble d'alimentation
Consignes de sécurité
-
AVERTISSEMENT
• Utilisez le produit uniquement comme décrit dans le présent manuel.
• Ne pas installer ou utiliser un appareil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux ammes ou à la
chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

8
Installation du produit
1. Branchez un câble HDMI (non inclus) de la source HD sur A2.
2. Branchez deux câbles HDMI (non inclus) des écrans sur A4.
3. Branchez A6dans A1.
4. Branchez l'autre extrémité de A6sur une prise de courant.
A35 s’allume.
Spécications
Produit Répartiteur HDMI
Article numéro VSPL3472AT
Dimensions (L x l x H) 62 x 62 x 20 mm
Bande passante vidéo 600 MHz / 6 Go/s par canal / 18 Go/s
tous canaux
Entrée 1 x HDMI 19 broches femelle
Sorties 1 x HDMI 19 broches femelle
Résolution de sortie 4K2K à 60 Hz
1080p à 60 Hz
480i ~ 1080p à 60 Hz
VGA ~ UXGA
Température fonctionnement 0 °C ~ 40 °C / 32 °F ~ 104 °F
Température de stockage -20 °C ~ 60 °C / -4 °F ~ 140 °F
Humidité relative 20 - 92 % HR (sans condensation)
dVerkorte handleiding
HDMI-splitter VSPL3472AT
Zie voor meer informatie de uitgebreide handleiding
online: ned.is/vspl3472at

9
Bedoeld gebruik
De VSPL3472AT is een splitter die één HDMI-uitgang in twee HDMI-uitgangen
splitst.
Elke wijziging van het product kan gevolgen hebben voor veiligheid, garantie en
correcte werking.
Belangrijkste onderdelen (afbeelding A)
 Voedingspoort
 HDMI ingang
 LED voor ingangs-
signaal-indicator
 HDMI uitgang
 LED voor uitgangssignaal-
indicator
 Stroomkabel
Veiligheidsvoorschriften
-
WAARSCHUWING
• Gebruik het product alleen zoals beschreven in deze handleiding.
• Neem een beschadigd product niet in gebruik.
• Stel het product niet bloot aan direct zonlicht, open vuur of hitte.
• Stel het product niet bloot aan water of vocht.
• Plaats het product op een stabiele en vlakke ondergrond.
• Laat het product niet vallen en voorkom stoten.
• Open het product niet.
• Houd het product buiten bereik van kinderen.
Het product installeren
1. Sluit een HDMI-kabel (niet meegeleverd) van de HD-bron aan op A2.
2. Sluit twee HDMI-kabels (niet meegeleverd) van de displays aan op A4.
3. Steek A6in A1.
4. Steek het andere uiteinde van A6in een stopcontact.
A35 gaat branden.
Specicaties
Product HDMI-splitter
Artikelnummer VSPL3472AT
Afmetingen (l x b x h) 62 x 62 x 20 mm

10
Videobandbreedte 600 MHz / 6 Gbps per kanaal / 18
Gbps alle kanalen
Ingang 1 x HDMI 19-pins vrouwelijk
Uitgangen 1 x HDMI 19-pins vrouwelijk
Uitgangsresolutie 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Bedrijfstemperatuur 0 °C ~ 40 °C / 32 °F ~ 104 °F
Opslagtemperatuur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relatieve luchtvochtigheid 20 - 92% RH (geen condensatie)
jGuida rapida all’avvio
Splitter HDMI VSPL3472AT
Per maggiori informazioni vedere il manuale esteso
online: ned.is/vspl3472at
Uso previsto
VSPL3472AT è uno splitter che divide un’uscita HDMI in due uscite HDMI.
Eventuali modiche al prodotto possono comportare conseguenze per la
sicurezza, la garanzia e il corretto funzionamento.
Parti principali (immagine A)
 Porta di alimentazione
 Ingresso HDMI
 Spia LED del segnale di ingresso
 Uscita HDMI
 Spia LED del segnale di uscita
 Cavo di alimentazione
Istruzioni di sicurezza
-
ATTENZIONE
• Utilizzare il prodotto solo come descritto nel presente manuale.
• Non utilizzare un prodotto danneggiato.

11
• Non esporre il prodotto alla luce diretta del sole, a amme libere o al calore.
• Non esporre il prodotto all’acqua o all’umidità.
• Posizionare il prodotto su una supercie piana e stabile.
• Non far cadere il prodotto ed evitare impatti.
• Non aprire il prodotto.
• Tenere il prodotto lontano dalla portata dei bambini.
Installazione del prodotto
1. Inserire un cavo HDMI (non incluso) dalla sorgente HD a A2.
2. Inserire due cavi HDMI (non inclusi) dai display in A4.
3. Collegare A6a A1.
4. Collegare l’altra estremità di A6a una presa elettrica.
A35 si accende.
Speciche
Prodotto Splitter HDMI
Numero articolo VSPL3472AT
Dimensioni (p x l x a) 62 x 62 x 20 mm
Larghezza di banda video 600 MHz / 6 Gbps per canale / 18
Gbps tutti i canali
Ingresso 1 x HDMI femmina 19 poli
Uscite 1 x HDMI femmina 19 poli
Risoluzione in uscita 4K2K a 60 Hz
1080p a 60 Hz
480i ~ 1080p a 60 Hz
VGA ~ UXGA
Temperatura di funzionamento 0 °C ~ 40 °C / 32 °F ~ 104 °F
Temperatura di conservazione -20 °C ~ 60 °C / -4 °F ~ 140 °F
Umidità relativa 20 - 92% RH (senza condensa)
hGuía de inicio rápido

12
Divisor HDMI VSPL3472AT
Para más información, consulte el manual ampliado en
línea: ned.is/vspl3472at
Uso previsto por el fabricante
VSPL3472AT es un divisor que divide una salida HDMI en dos salidas HDMI.
Cualquier modicación del producto puede tener consecuencias para la
seguridad, la garantía y el funcionamiento adecuado.
Partes principales (imagen A)
 Puerto del suministro de corriente
 Entrada HDMI
 Indicador LED de señal de entrada
 Salida HDMI
 Indicador LED de señal de salida
 Cable de alimentación
Instrucciones de seguridad
-
ADVERTENCIA
• Utilice el producto únicamente tal como se describe en este manual.
• Nunca utilice un producto dañado.
• No exponga el producto a la luz solar directa, a llamas abiertas ni al calor.
• No exponga el producto al agua o a la humedad.
• Coloque el producto en una supercie estable y plana.
• No deje caer el producto y evite que sufra golpes.
• No abra el producto.
• Mantenga el producto fuera del alcance de los niños.
Instalación del producto
1. Enchufe un cable HDMI (no incluido) desde la fuente HD a A2.
2. Enchufe dos cables HDMI (no incluidos) desde las pantallas a A4.
3. Enchufe A6en A1.
4. Enchufe el otro extremo de A6a una toma de corriente.
A35 se ilumina.
Especicaciones
Producto Divisor HDMI

13
Número de artículo VSPL3472AT
Dimensiones (L x An x Al) 62 x 62 x 20 mm
Ancho de banda de vídeo 600 MHz / 6 Gbps por canal / 18 Gbps
todos los canales
Entrada 1 x HDMI de 19 pines hembra
Salidas 1 x HDMI de 19 pines hembra
Resolución de salida 4K2K a 60 Hz
1080p a 60 Hz
480i ~ 1080p a 60 Hz
VGA ~ UXGA
Temperatura de funcionamiento 0 °C ~ 40 °C / 32 °F ~ 104 °F
Temperatura de almacenaje -20 °C ~ 60 °C / -4 °F ~ 140 °F
Humedad relativa 20 - 92% HR (sin condensación)
iGuia de iniciação rápida
Repartidor HDMI VSPL3472AT
Para mais informações, consulte a versão alargada do
manual on-line: ned.is/vspl3472at
Utilização prevista
O VSPL3472AT é um repartidor que divide uma saída HDMI em duas.
Qualquer alteração do produto pode ter consequências em termos de
segurança, garantia e funcionamento adequado.
Peças principais (imagem A)
 Porta de alimentação
 Entrada HDMI
 LED indicador do sinal de entrada
 Saída HDMI
 LED indicador do sinal de saída
 Cabo de alimentação
Instruções de segurança
-
AVISO
• Utilize o produto apenas conforme descrito neste manual.

14
• Não utilize um produto danicado.
• Não exponha o produto à luz solar direta, chamas expostas ou calor.
• Não exponha o produto à água ou humidade.
• Coloque o produto sobre uma superfície estável e plana.
• Não deixe cair o produto e evite impactos.
• Não abra o produto.
• Mantenha o produto fora do alcance das crianças.
Instalação do produto
1. Ligue um cabo HDMI (não incluído) da fonte HD a A2.
2. Ligue dois cabos HDMI (não incluídos) dos ecrãs a A4.
3. Insira A6no A1.
4. Ligue a outra extremidade de A6a uma tomada elétrica.
A35 acende.
Especicações
Produto Repartidor HDMI
Número de artigo VSPL3472AT
Dimensões (c x l x a) 62 x 62 x 20 mm
Largura de banda do vídeo 600 MHz / 6 Gbps por canal / 18 Gbps
todos os canais
Entrada 1 x HDMI 19 pinos fêmea
Saídas 1 x HDMI 19 pinos fêmea
Resolução de saída 4K2K @ 60 Hz
1080p a 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Temperatura de funcionamento 0 °C ~ 40 °C / 32 °F ~ 104 °F
Temperatura de armazenamento -20 °C ~ 60 °C / -4 °F ~ 140 °F
Humidade relativa 20 - 92% HR (sem condensação)
eSnabbstartsguide

15
HDMI-splitter VSPL3472AT
För ytterligare information, se den utökade manualen
online: ned.is/vspl3472at
Avsedd användning
VSPL3472AT är en splitter som delar en HDMI till två HDMI-utgångar.
Modiering av produkten kan medföra konsekvenser för säkerhet, garanti och
korrekt funktion.
Huvuddelar (bild A)
 Strömförsörjningsuttag
 HDMI-ingång
 LED-indikator -för insignal
 HDMI-utgång
 LED-indikator för utsignal
 Strömkabel
Säkerhetsanvisningar
-
VARNING
• Använd produkten endast enligt anvisningarna i denna bruksanvisning.
• Använd inte en skadad produkt.
• Utsätt inte produkten för direkt solljus, öppen eld eller värme.
• Exponera inte produkten till vatten eller fukt.
• Placera produkten på en stabil och plan yta.
• Tappa inte produkten och skydda den mot slag.
• Öppna inte produkten.
• Förvara produkten utom räckhåll för barn.
Produktens installation
1. Anslut en HDMI-kabel (medföljer ej) från en HD-källa till A2.
2. Anslut två HDMI-kablar (medföljer ej) från displayerna till A4.
3. Anslut A6till A1.
4. Anslut A6andra ända till ett eluttag.
A35 tänds.

16
Specikationer
Produkt HDMI-splitter
Artikelnummer VSPL3472AT
Dimensioner (l x b x h) 62 x 62 x 20 mm
Videobandbredd 600 MHz/6 Gbps per kanal/18 Gbps
alla kanaler
Ingång 1 x HDMI 19 stift honkontakt
Utgångar 1 x HDMI 19 stift honkontakt
Utgångsupplösning 4K2K @ 60 Hz
1080p @ 60 Hz
480i - 1080p @ 60 Hz
VGA - UXGA
Arbetstemperatur 0 °C - 40 °C/32 °F - 104 °F
Lagringstemperatur -20 °C - 60 °C/-4 °F - 140 °F
Relativ fuktighet 20 - 92 % RH (icke kondenserande)
gPika-aloitusopas
HDMIjaotin VSPL3472AT
Katso tarkemmat tiedot käyttöoppaan laajemmasta
verkkoversiosta: ned.is/vspl3472at
Käyttötarkoitus
VSPL3472AT on jaotin, joka jakaa yhden HDMI:n kahdelle HDMI-lähdölle.
Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja
asianmukaiseen toimintaan.
Tärkeimmät osat (kuva A)
 Virtaliitäntä
 HDMI-tulo
 Tulosignaalin LED-merkkivalo
 HDMI-lähtö
 Lähtösignaalin LED-merkkivalo
 Sähköjohto

17
Turvallisuusohjeet
-
VAROITUS
• Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.
• Älä käytä vaurioitunutta tuotetta.
• Älä altista laitetta suoralle auringonvalolle, avotulelle tai kuumuudelle.
• Älä altista tuotetta vedelle tai kosteudelle.
• Aseta tuote vakaalle ja tasaiselle alustalle.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Älä avaa tuotetta.
• Pidä tuote poissa lasten ulottuvilta.
Tuotteen asentaminen
1. Liitä HDMI-kaapeli (ei sisälly toimitukseen) HD-lähteestä tuloon A2.
2. Liitä kaksi HDMI-kaapelia (eivät sisälly toimitukseen) näytöistä lähtöön A4.
3. Liitä A6porttiin A1.
4. Liitä johdon A6toinen pää pistorasiaan.
A35 syttyy.
Tekniset tiedot
Tuote HDMIjaotin
Tuotenro VSPL3472AT
Mitat (p x l x k) 62 x 62 x 20 mm
Videon kaistanleveys 600 MHz / 6 Gbps per kanava / 18
Gbps kaikki kanavat
Tulo 1 x HDMI 19-nastainen naaras
Lähdöt 1 x HDMI 19-nastainen naaras
Lähtöresoluutio 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Käyttölämpötila 0 °C ~ 40 °C / 32 °F ~ 104 °F
Säilytyslämpötila -20 °C ~ 60 °C / -4 °F ~ 140 °F
Suhteellinen kosteus 20–92 % suhteellinen kosteus (ei
tiivistymistä)

18
fHurtigguide
HDMI-splitter VSPL3472AT
For mer informasjon, se den fullstendige bruksanvisningen
på nett: ned.is/vspl3472at
Tiltenkt bruk
VSPL3472AT er en splitter som deler en HDMI inn i to HDMI-utganger.
Eventuelle modikasjoner av produktet kan ha konsekvenser for sikkerhet,
garanti og funksjon.
Hoveddeler (bilde A)
 Strømforsyningsport
 HDMI-inngang
 Indikatorlys for inngangssignal
 HDMI-utgang
 Indikatorlys for utgangssignal
 Strømkabel
Sikkerhetsinstruksjoner
-
ADVARSEL
• Produktet skal kun brukes som beskrevet i manualen.
• Ikke bruk et skadet/ødelagt produkt.
• Ikke utsett produktet for direkte sollys, åpen amme eller varme.
• Ikke utsett produktet for vann eller fuktighet.
• Sett produktet på en stabil og at overate.
• Ikke mist produktet, og forhindre at det slås borti andre gjenstander.
• Ikke åpne produktet.
• Hold produktet utilgjengelig for barn.
Montering av produktet
1. Plugg en HDMI-kabel (ikke inkludert) fra HD-kilden inn i A2.
2. Plugg to HDMI-kabler (ikke inkludert) fra skjermene inn i A4.
3. Koble til A6i A1.
4. Plugg den andre enden av A6inn i et strømuttak.
A35 begynner å lyse.

19
Spesikasjoner
Produkt HDMI-splitter
Artikkelnummer VSPL3472AT
Dimensjoner (L x B x H) 62 x 62 x 20 mm
Båndbredde for video 600 MHz / 6 Gbps per kanal / 18 Gbps
alle kanaler
Inngang 1 x HDMI 19-pinners hunn
Utganger 1 x HDMI 19-pinners hunn
Utgangsoppløsning 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Driftstemperatur 0 °C ~ 40 °C / 32 °F ~ 104 °F
Oppbevaringstemperatur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relativ fuktighet 20 - 92% RH (ingen kondens)
2Vejledning til hurtig start
HDMI-splitter VSPL3472AT
Yderligere oplysninger ndes i den udvidede manual
online: ned.is/vspl3472at
Tilsigtet brug
VSPL3472AT er en splitter, der splitter ét HDMI til to HDMI-output.
Enhver modicering af produktet kan have konsekvenser for sikkerhed, garanti
og korrekt funktion.
Hoveddele (billede A)
 Strømforsyningsport
 HDMI-Input
 Indikator-LED for inputsignal
 HDMI-output
 Indikator-LED for outputsignal
 Strømkabel

20
Sikkerhedsinstruktioner
-
ADVARSEL
• Anvend kun produktet som beskrevet i denne manual.
• Anvend ikke et beskadiget produkt.
• Udsæt ikke produktet for direkte sollys, ammer eller varme.
• Udsæt ikke produktet for vand eller fugt.
• Placer produktet på en stabil og ad overade.
• Tab ikke produktet og undgå at støde det.
• Åbn ikke produktet.
• Hold produktet uden for børns rækkevidde.
Montering af produktet
1. Sæt et HDMI-kabel (medfølger ikke) fra HD-kilden ind i A2.
2. Sæt to HDMI-kabler (medfølger ikke) fra displayene ind i A4.
3. Slut A6til A1.
4. Sæt den anden ende af A6ind i en stikkontakt.
A35 lyser.
Specikationer
Produkt HDMI-splitter
Varenummer VSPL3472AT
Mål (l x b x h) 62 x 62 x 20 mm
Video-båndbredde 600 MHz / 6 Gbps pr. kanal / 18 Gbps
alle kanaler
Input 1 x HDMI 19-bens hunstik
Output 1 x HDMI 19-bens hunstik
Output-opløsning 4K2K ved 60 Hz
1080p ved 60 Hz
480i ~ 1080p ved 60 Hz
VGA ~ UXGA
Driftstemperatur 0 °C ~ 40 °C / 32 °F ~ 104 °F
Opbevaringstemperatur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relativ fugtighed 20 - 92% RH (ingen kondensering)
