aQuick start guide
HDMI Splitter VSPL3478AT
For more information see the extended manual
online: ned.is/vspl3478at
Intended use
The VSPL3478AT is a splitter that splits 1 HDMI input to 8 HDMI
outputs.
Any modication of the product may have consequences for safety,
warranty and proper functioning.

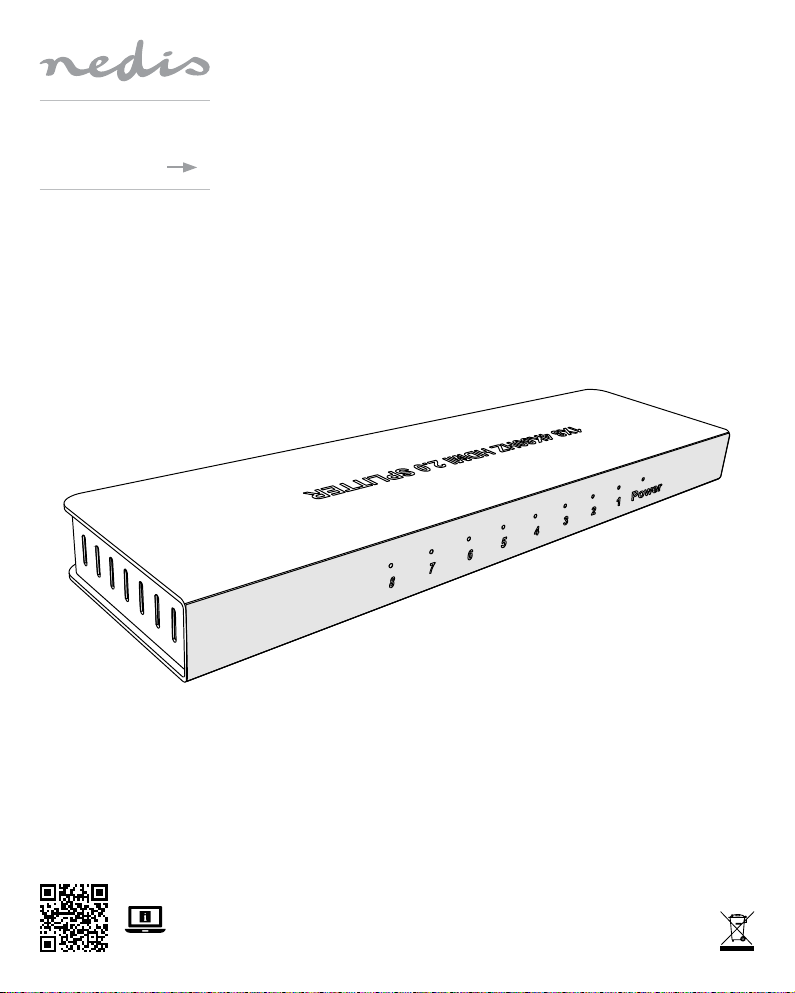

Main parts (image A)
 HDMI output
 HDMI input
 Power supply port
 Output indicator LED
 Power indicator LED
 Power cable
Safety instructions
-
WARNING
• Only use the product as described in this manual.
• Do not use a damaged product.
• Do not expose the product to direct sunlight, naked ames or
heat.
• Do not expose the product to water or moisture.
• Place the product on a stable and at surface.
• Do not drop the product and avoid bumping.
• Do not open the product.
• Keep the product out of reach from children.
-
Make sure all the devices you want to connect have been
turned o.
Connecting the splitter
1. Plug an HDMI cable (not included) from the HD source into
A2.
2. Plug up to 8 HDMI cables (not included) from your displays
into A1.
3. Plug A6into A3.
4. Plug the other end of A6into a power outlet.
A45 lights up.
Specications
Product HDMI Splitter
Article number VSPL3478AT
Dimensions (l x w x h) 204 x 58 x 16 mm
Video Bandwidth 600 MHz / 6 Gbps per channel
/ 18 Gbps all channels
Input 1 x HDMI 19 pin female
Outputs 8 x HDMI 19 pin female
Output resolution 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Operating temperature 0 °C ~ 40 °C / 32 °F ~ 104 °F
Storage temperature -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relative humidity 20 - 92% RH (no condensation)
cKurzanleitung
HDMI-Splitter VSPL3478AT
Weitere Informationen nden Sie in der
erweiterten Anleitung online: ned.is/vspl3478at
Bestimmungsgemäße Verwendung
Der VSPL3478AT ist ein Splitter, der 1 HDMI-Eingänge auf 8 HDMI-
Ausgänge aufteilt.
Jegliche Modikation des Produkts kann Folgen für die Sicherheit,
Garantie und ordnungsgemäße Funktionalität haben.
Hauptbestandteile (Abbildung A)
 HDMI-Ausgang
 HDMI-Eingang
 Stromversorgungsanschluss
 Ausgang Anzeige-LED
 Betriebsanzeige-LED
 Stromkabel
Sicherheitshinweise
-
WARNUNG
• Verwenden Sie das Produkt nur wie in dieser Anleitung
beschrieben.
• Verwenden Sie keinesfalls ein beschädigtes Produkt.
• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung,
oenen Flammen oder Hitze aus.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Stellen Sie das Produkt auf eine stabile, ebene Oberäche.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie
Kollisionen.
• Önen Sie das Produkt nicht.
• Halten Sie das Produkt stets von Kindern fern.
-
Stellen Sie sicher, dass alle Geräte, die Sie verbinden wollen,
ausgeschaltet sind.
Anschließen des Splitters
1. Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) von der HD-
Quelle an A2an.
2. Schließen Sie bis zu 8 HDMI-Kabel (nicht mitgeliefert) von Ihren
Anzeigen an A1an.
3. Schließen Sie A6an A3an.
4. Verbinden Sie das andere Ende von A6mit einer Steckdose.
A45 leuchtet auf.
Spezikationen
Produkt HDMI-Splitter
Artikelnummer VSPL3478AT
Größe (L x B x H) 204 x 58 x 16 mm

5
Videobandbreite 600 MHz / 6 Gbps pro Kanal /
18 Gbps alle Kanäle
Eingang 1 x HDMI 19-Pin-Buchse
Ausgänge 8 x HDMI 19-Pin-Buchse
Ausgabeauösung 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Betriebstemperatur 0 °C ~ 40 °C / 32 °F ~ 104 °F
Lagertemperatur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relative Luftfeuchtigkeit 20 - 92% rel. Feuchte (keine
Kondensation)
bGuide de démarrage rapide
Répartiteur HDMI VSPL3478AT
Pour plus d'informations, consultez le manuel
détaillé en ligne: ned.is/vspl3478at
Utilisation prévue
Le VSPL3478AT est un répartiteur qui répartit 1 entrée HDMI vers 8
sorties HDMI.
Toute modication du produit peut avoir des conséquences sur la
sécurité, la garantie et le bon fonctionnement.
Pièces principales (image A)
 Sortie HDMI
 Entrée HDMI
 Port d'alimentation
 Voyant LED de sortie
 Voyant LED d'alimentation
 Câble d'alimentation
Consignes de sécurité
-
AVERTISSEMENT
• Utilisez le produit uniquement comme décrit dans le présent
manuel.
• Ne pas installer ou utiliser un appareil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux
ammes ou à la chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.
-
Assurez-vous que tous les appareils que vous souhaitez
connecter soient hors tension.
Connecter le répartiteur
1. Branchez un câble HDMI (non inclus) de la source HD sur A2.
2. Branchez jusqu’à 8 câbles HDMI (non inclus) de vos écrans sur
A1.
3. Branchez A6dans A3.
4. Branchez l'autre extrémité de A6sur une prise de courant.
A45 s’allume.
Spécications
Produit Répartiteur HDMI
Article numéro VSPL3478AT
Dimensions (L x l x H) 204 x 58 x 16 mm
Bande passante vidéo 600 MHz / 6 Go/s par canal /
18 Go/s tous canaux
Entrée 1 x HDMI 19 broches femelle
Sorties 8 x HDMI 19 broches femelle
Résolution de sortie 4K2K à 60 Hz
1080p à 60 Hz
480i ~ 1080p à 60 Hz
VGA ~ UXGA
Température fonctionnement 0 °C ~ 40 °C / 32 °F ~ 104 °F
Température de stockage -20 °C ~ 60 °C / -4 °F ~ 140 °F
Humidité relative 20 - 92 % HR (sans
condensation)
dVerkorte handleiding
HDMI-splitter VSPL3478AT
Zie voor meer informatie de uitgebreide
handleiding online: ned.is/vspl3478at
Bedoeld gebruik
De VSPL3478AT is een splitter die 1 HDMI-uitgang in 8 HDMI-
uitgangen splitst.
Elke wijziging van het product kan gevolgen hebben voor
veiligheid, garantie en correcte werking.
Belangrijkste onderdelen (afbeelding A)
 HDMI uitgang
 HDMI ingang
 Voedingspoort
 LED-controlelampje voor
uitgang
 Voedingsindicatie LED
 Stroomkabel
Veiligheidsvoorschriften
-
WAARSCHUWING
• Gebruik het product alleen zoals beschreven in deze
handleiding.
• Neem een beschadigd product niet in gebruik.
• Stel het product niet bloot aan direct zonlicht, open vuur of
hitte.
• Stel het product niet bloot aan water of vocht.
• Plaats het product op een stabiele en vlakke ondergrond.
• Laat het product niet vallen en voorkom stoten.
• Open het product niet.
• Houd het product buiten bereik van kinderen.
-
Controleer of alle apparaten die u wilt aansluiten zijn
uitgeschakeld.

6
• Non esporre il prodotto all’acqua o all’umidità.
• Posizionare il prodotto su una supercie piana e stabile.
• Non far cadere il prodotto ed evitare impatti.
• Non aprire il prodotto.
• Tenere il prodotto lontano dalla portata dei bambini.
-
Assicurarsi che tutti i dispositivi che si desidera collegare siano
stati spenti.
Collegamento dello splitter
1. Inserire un cavo HDMI (non incluso) dalla sorgente HD a A2.
2. Inserire un massimo di 8 cavi HDMI (non inclusi) dai propri
display in A1.
3. Collegare A6a A3.
4. Collegare l’altra estremità di A6a una presa elettrica.
A45 si accende.
Speciche
Prodotto Splitter HDMI
Numero articolo VSPL3478AT
Dimensioni (p x l x a) 204 x 58 x 16 mm
Larghezza di banda video 600 MHz / 6 Gbps per canale /
18 Gbps tutti i canali
Ingresso 1 x HDMI femmina 19 poli
Uscite 8 x HDMI femmina 19 poli
Risoluzione in uscita 4K2K a 60 Hz
1080p a 60 Hz
480i ~ 1080p a 60 Hz
VGA ~ UXGA
Temperatura di
funzionamento
0 °C ~ 40 °C / 32 °F ~ 104 °F
Temperatura di conservazione -20 °C ~ 60 °C / -4 °F ~ 140 °F
Umidità relativa 20 - 92% RH (senza condensa)
hGuía de inicio rápido
Divisor HDMI VSPL3478AT
Para más información, consulte el manual
ampliado en línea: ned.is/vspl3478at
Uso previsto por el fabricante
VSPL3478AT es un divisor que divide 1 entrada HDMI en 8 salidas
HDMI.
Cualquier modicación del producto puede tener consecuencias
para la seguridad, la garantía y el funcionamiento adecuado.
Partes principales (imagen A)
 Salida HDMI
 Entrada HDMI
 Puerto del suministro de
corriente
De splitter aansluiten
1. Sluit een HDMI-kabel (niet meegeleverd) van de HD-bron aan
op A2.
2. Sluit maximaal 8 HDMI-kabels (niet meegeleverd) van uw
displays aan op A1.
3. Steek A6in A3.
4. Steek het andere uiteinde van A6in een stopcontact.
A45 gaat branden.
Specicaties
Product HDMI-splitter
Artikelnummer VSPL3478AT
Afmetingen (l x b x h) 204 x 58 x 16 mm
Videobandbreedte 600 MHz / 6 Gbps per kanaal /
18 Gbps alle kanalen
Ingang 1 x HDMI 19-pins vrouwelijk
Uitgangen 8 x HDMI 19-pins vrouwelijk
Uitgangsresolutie 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Bedrijfstemperatuur 0 °C ~ 40 °C / 32 °F ~ 104 °F
Opslagtemperatuur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relatieve luchtvochtigheid 20 - 92% RH (geen
condensatie)
jGuida rapida all’avvio
Splitter HDMI VSPL3478AT
Per maggiori informazioni vedere il manuale
esteso online: ned.is/vspl3478at
Uso previsto
VSPL3478AT è uno splitter che divide 1 ingresso HDMI in 8 uscite
HDMI.
Eventuali modiche al prodotto possono comportare conseguenze
per la sicurezza, la garanzia e il corretto funzionamento.
Parti principali (immagine A)
 Uscita HDMI
 Ingresso HDMI
 Porta di alimentazione
 Spia LED di uscita
 Spia LED di alimentazione
 Cavo di alimentazione
Istruzioni di sicurezza
-
ATTENZIONE
• Utilizzare il prodotto solo come descritto nel presente manuale.
• Non utilizzare un prodotto danneggiato.
• Non esporre il prodotto alla luce diretta del sole, a amme libere
o al calore.

7
Utilização prevista
O VSPL3478AT é um repartidor que divide uma entrada 1 HDMI em
8 saídas HDMI.
Qualquer alteração do produto pode ter consequências em termos
de segurança, garantia e funcionamento adequado.
Peças principais (imagem A)
 Saída HDMI
 Entrada HDMI
 Porta de alimentação
 LED indicador de saída
 LED indicador de corrente
 Cabo de alimentação
Instruções de segurança
-
AVISO
• Utilize o produto apenas conforme descrito neste manual.
• Não utilize um produto danicado.
• Não exponha o produto à luz solar direta, chamas expostas ou
calor.
• Não exponha o produto à água ou humidade.
• Coloque o produto sobre uma superfície estável e plana.
• Não deixe cair o produto e evite impactos.
• Não abra o produto.
• Mantenha o produto fora do alcance das crianças.
-
Certique-se de que todos os dispositivos que pretende ligar
foram desligados.
Ligar o repartidor
1. Ligue um cabo HDMI (não incluído) da fonte HD a A2.
2. Ligue até 8 cabos HDMI (não incluídos) dos seus monitores a
A1.
3. Insira A6no A3.
4. Ligue a outra extremidade de A6a uma tomada elétrica.
A45 acende.
Especicações
Produto Repartidor HDMI
Número de artigo VSPL3478AT
Dimensões (c x l x a) 204 x 58 x 16 mm
Largura de banda do vídeo 600 MHz / 6 Gbps por canal /
18 Gbps todos os canais
Entrada 1 x HDMI 19 pinos fêmea
Saídas 8 x HDMI 19 pinos fêmea
Resolução de saída 4K2K a 60 Hz
1080p a 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Temperatura de
funcionamento
0 °C ~ 40 °C / 32 °F ~ 104 °F
Temperatura de
armazenamento
-20 °C ~ 60 °C / -4 °F ~ 140 °F
 Indicador LED de salida
 Indicador LED de alimen-
tación
 Cable de alimentación
Instrucciones de seguridad
-
ADVERTENCIA
• Utilice el producto únicamente tal como se describe en este
manual.
• Nunca utilice un producto dañado.
• No exponga el producto a la luz solar directa, a llamas abiertas
ni al calor.
• No exponga el producto al agua o a la humedad.
• Coloque el producto en una supercie estable y plana.
• No deje caer el producto y evite que sufra golpes.
• No abra el producto.
• Mantenga el producto fuera del alcance de los niños.
-
Asegúrese de que todos los dispositivos que quiere conectar se
hayan apagado.
Cómo conectar el divisor
1. Enchufe un cable HDMI (no incluido) desde la fuente HD a A2.
2. Enchufe hasta 8 cables HDMI (no incluidos) desde sus pantallas
a A1.
3. Enchufe A6en A3.
4. Enchufe el otro extremo de A6a una toma de corriente.
A45 se ilumina.
Especicaciones
Producto Divisor HDMI
Número de artículo VSPL3478AT
Dimensiones (L x An x Al) 204 x 58 x 16 mm
Ancho de banda de vídeo 600 MHz / 6 Gbps por canal /
18 Gbps todos los canales
Entrada 1 x HDMI de 19 pines hembra
Salidas 8 x HDMI de 19 pines hembra
Resolución de salida 4K2K a 60 Hz
1080p a 60 Hz
480i ~ 1080p a 60 Hz
VGA ~ UXGA
Temperatura de
funcionamiento
0 °C ~ 40 °C / 32 °F ~ 104 °F
Temperatura de almacenaje -20 °C ~ 60 °C / -4 °F ~ 140 °F
Humedad relativa 20 - 92% HR (sin
condensación)
iGuia de iniciação rápida
Repartidor HDMI VSPL3478AT
Para mais informações, consulte a versão
alargada do manual on-line: ned.is/vspl3478at

8
Utgångsupplösning 4K2K vid 60 Hz
1080p @ 60 Hz
480i - 1080p @ 60 Hz
VGA - UXGA
Arbetstemperatur 0 °C - 40 °C/32 °F - 104 °F
Lagringstemperatur -20 °C - 60 °C/-4 °F - 140 °F
Relativ fuktighet 20 - 92 % RH (icke
kondenserande)
gPika-aloitusopas
HDMIjaotin VSPL3478AT
Katso tarkemmat tiedot käyttöoppaan
laajemmasta verkkoversiosta: ned.is/vspl3478at
Käyttötarkoitus
VSPL3478AT on jaotin, joka jakaa 1 HDMI-tulon 8 HDMI-lähdölle.
Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja
asianmukaiseen toimintaan.
Tärkeimmät osat (kuva A)
 HDMI-lähtö
 HDMI-tulo
 Virtaliitäntä
 Lähdön LED-merkkivalo
 Virran LED-merkkivalo
 Sähköjohto
Turvallisuusohjeet
-
VAROITUS
• Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.
• Älä käytä vaurioitunutta tuotetta.
• Älä altista laitetta suoralle auringonvalolle, avotulelle tai
kuumuudelle.
• Älä altista tuotetta vedelle tai kosteudelle.
• Aseta tuote vakaalle ja tasaiselle alustalle.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Älä avaa tuotetta.
• Pidä tuote poissa lasten ulottuvilta.
-
Varmista, että kaikki laitteet, jotka haluat yhdistää, on kytketty
pois päältä.
Jaottimen yhdistäminen
1. Liitä HDMI-kaapeli (ei sisälly toimitukseen) HD-lähteestä tuloon
A2.
2. Liitä enintään 8 HDMI-kaapelia (eivät sisälly toimitukseen)
näytöistä lähtöön A1.
3. Kytke kaapeli A6latausporttiin A3.
4. Liitä johdon A6toinen pää pistorasiaan.
A45 syttyy.
Tekniset tiedot
Tuote HDMIjaotin
Tuotenro VSPL3478AT
Humidade relativa 20 - 92% HR (sem
condensação)
eSnabbstartsguide
HDMI-splitter VSPL3478AT
För ytterligare information, se den utökade
manualen online: ned.is/vspl3478at
Avsedd användning
VSPL3478AT är en splitter som delar 1 HDMI-ingång till 8
HDMI-utgångar.
Modiering av produkten kan medföra konsekvenser för säkerhet,
garanti och korrekt funktion.
Huvuddelar (bild A)
 HDMI-utgång
 HDMI-ingång
 Strömförsörjningsuttag
 LED-indikator för utgång
 LED-strömindikator
 Strömkabel
Säkerhetsanvisningar
-
VARNING
• Använd produkten endast enligt anvisningarna i denna
bruksanvisning.
• Använd inte en skadad produkt.
• Utsätt inte produkten för direkt solljus, öppen eld eller värme.
• Exponera inte produkten till vatten eller fukt.
• Placera produkten på en stabil och plan yta.
• Tappa inte produkten och skydda den mot slag.
• Öppna inte produkten.
• Förvara produkten utom räckhåll för barn.
-
Se till att alla enheter som du vill ansluta är avstängda.
Att ansluta splittern
1. Anslut en HDMI-kabel (medföljer ej) från en HD-källa till A2.
2. Anslut upp till 8 HDMI-kablar (medföljer ej) från din monitor
till A1.
3. Anslut A6till A3.
4. Anslut A6andra ända till ett eluttag.
A45 tänds.
Specikationer
Produkt HDMI-splitter
Artikelnummer VSPL3478AT
Dimensioner (l x b x h) 204 x 58 x 16 mm
Videobandbredd 600 MHz/6 Gbps per kanal/18
Gbps alla kanaler
Ingång 1 x HDMI 19 stift honkontakt
Utgångar 8 x HDMI 19 stift honkontakt

9
Spesikasjoner
Produkt HDMI-splitter
Artikkelnummer VSPL3478AT
Dimensjoner (L x B x H) 204 x 58 x 16 mm
Båndbredde for video 600 MHz / 6 Gbps per kanal /
18 Gbps alle kanaler
Inngang 1 x HDMI 19-pinners hunn
Utganger 8 x HDMI 19-pinners hunn
Oppløsning for utdata 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Driftstemperatur 0 °C ~ 40 °C / 32 °F ~ 104 °F
Oppbevaringstemperatur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relativ fuktighet 20 - 92% RH (ingen kondens)
2Vejledning til hurtig start
HDMI-splitter VSPL3478AT
Yderligere oplysninger ndes i den udvidede
manual online: ned.is/vspl3478at
Tilsigtet brug
VSPL3478AT er en splitter, der splitter 1 HDMI-input til 8
HDMI-output.
Enhver modicering af produktet kan have konsekvenser for
sikkerhed, garanti og korrekt funktion.
Hoveddele (billede A)
 HDMI-output
 HDMI-Input
 Strømforsyningsport
 Indikator-LED for output
 Strømindikator LED
 Strømkabel
Sikkerhedsinstruktioner
-
ADVARSEL
• Anvend kun produktet som beskrevet i denne manual.
• Anvend ikke et beskadiget produkt.
• Udsæt ikke produktet for direkte sollys, ammer eller varme.
• Udsæt ikke produktet for vand eller fugt.
• Placer produktet på en stabil og ad overade.
• Tab ikke produktet og undgå at støde det.
• Åbn ikke produktet.
• Hold produktet uden for børns rækkevidde.
-
Sørg for at slukke alle de enheder, du vil tilslutte.
Tilslutning af splitteren
1. Sæt et HDMI-kabel (medfølger ikke) fra HD-kilden ind i A2.
2. Sæt op til 8 HDMI-kabler (medfølger ikke) fra dine display ind
i A1.
Mitat (p x l x k) 204 x 58 x 16 mm
Videon kaistanleveys 600 MHz / 6 Gbps per kanava /
18 Gbps kaikki kanavat
Tulo 1 x HDMI 19-nastainen naaras
Lähdöt 8 x HDMI 19-nastainen naaras
Lähtöresoluutio 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Käyttölämpötila 0 °C ~ 40 °C / 32 °F ~ 104 °F
Säilytyslämpötila -20 °C ~ 60 °C / -4 °F ~ 140 °F
Suhteellinen kosteus 20–92 % suhteellinen kosteus
(ei tiivistymistä)
fHurtigguide
HDMI-splitter VSPL3478AT
For mer informasjon, se den fullstendige
bruksanvisningen på nett: ned.is/vspl3478at
Tiltenkt bruk
VSPL3478AT er en splitter som deler 1 HDMI-inngang inn i 8
HDMI-utganger.
Eventuelle modikasjoner av produktet kan ha konsekvenser for
sikkerhet, garanti og funksjon.
Hoveddeler (bilde A)
 HDMI-utgang
 HDMI-inngang
 Strømforsyningsport
 Indikatorlys for utdata
 Strømindikatorlys
 Strømkabel
Sikkerhetsinstruksjoner
-
ADVARSEL
• Produktet skal kun brukes som beskrevet i manualen.
• Ikke bruk et skadet/ødelagt produkt.
• Ikke utsett produktet for direkte sollys, åpen amme eller varme.
• Ikke utsett produktet for vann eller fuktighet.
• Sett produktet på en stabil og at overate.
• Ikke mist produktet, og forhindre at det slås borti andre
gjenstander.
• Ikke åpne produktet.
• Hold produktet utilgjengelig for barn.
-
Sørg for at alle enhetene du vil koble til, er slått av.
Tilkobling av splitteren
1. Plugg en HDMI-kabel (ikke inkludert) fra HD-kilden inn i A2.
2. Plugg opptil 8 HDMI-kabler (ikke inkludert) fra skjermene inn
i A1.
3. Koble til A6i A3.
4. Plugg den andre enden av A6inn i et strømuttak.
A45 begynner å lyse.

10
• Tartsa a terméket gyermekektől távol.
-
Bizonyosodjon meg arról, hogy minden csatlakoztatni kívánt
eszköz ki van kapcsolva.
Az elosztó csatlakoztatása
1. Csatlakoztasson egy HDMI kábelt (nem tartozék) a HD forrásból
az A2-höz.
2. Dugjon be akár 8 HDMI kábelt (nem tartozék) a kijelzőkből az
A1-be.
3. Dugja be az A6csatlakozódugót az A3aljzatba.
4. Csatlakoztassa az A6másik végét egy hálózati
csatlakozóaljzathoz.
Az A45 világítani kezd.
Műszaki adatok
Termék HDMI elosztó
Cikkszám VSPL3478AT
Méretek (h x sz x m) 204 x 58 x 16 mm
Videó sávszélesség 600 MHz / 6 GB/mp per
csatorna / 18 GB/mp az összes
csatornán
Bemenet 1 x HDMI 19 pólusú
csatlakozóhüvely
Kimenetek 8 x HDMI 19 pólusú
csatlakozóhüvely
Kimeneti felbontás 4K2K 60 Hz-en
1080 p 60 Hz-en
480 i ~ 1080 p 60 Hz-en
VGA ~ UXGA
Üzemi hőmérséklet 0 °C ~ 40 °C / 32 °F ~ 104 °F
Tárolási hőmérséklet -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relatív páratartalom 20–92% r. p. (páralecsapódás
nélkül)
nPrzewodnik Szybki start
Rozdzielacz sygnału HDMI VSPL3478AT
Więcej informacji znajdziesz w rozszerzonej
instrukcji obsługi online: ned.is/vspl3478at
Przeznaczenie
VSPL3478AT to rozdzielacz HDMI, który rozdziela 1 sygnał HDMI na
8 wyjścia HDMI.
Wszelkie modykacje produktu mogą mieć wpływ na
bezpieczeństwo, gwarancję i działanie.
Główne części (rysunek A)
 Wyjście HDMI
 Wejście HDMI
 Gniazdo zasilania
 LEDowy wskaźnik sygnału
wyjściowego
 LEDowy wskaźnik zasilania
 Przewód zasilający
3. Sæt A6ind i A3.
4. Sæt den anden ende af A6ind i en stikkontakt.
A45 lyser.
Specikationer
Produkt HDMI-splitter
Varenummer VSPL3478AT
Mål (l x b x h) 204 x 58 x 16 mm
Video-båndbredde 600 MHz / 6 Gbps pr. kanal /
18 Gbps alle kanaler
Input 1 x HDMI 19-bens hunstik
Output 8 x HDMI 19-bens hunstik
Output-opløsning 4K2K ved 60 Hz
1080p ved 60 Hz
480i ~ 1080p ved 60 Hz
VGA ~ UXGA
Driftstemperatur 0 °C ~ 40 °C / 32 °F ~ 104 °F
Opbevaringstemperatur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relativ fugtighed 20 - 92% RH (ingen
kondensering)
kGyors beüzemelési útmutató
HDMI elosztó VSPL3478AT
További információért lásd a bővített online
kézikönyvet: ned.is/vspl3478at
Tervezett felhasználás
A VSPL3478AT egy elosztó, amely 1 HDMI bemenetet 8 HDMI
kimenetre oszt el.
A termék bármilyen módosítása befolyásolhatja a biztonságot, a
jótállást és a megfelelő működést.
Fő alkatrészek (A kép)
 HDMI kimenet
 HDMI bemenet
 Tápcsatlakozó
 Kimeneti kijelző LED
 Működésjelző LED
 Tápkábel
Biztonsági utasítások
-
FIGYELMEZTETÉS
• A terméket csak az ebben a kézikönyvben leírt módon
használja.
• Sérült terméket ne használjon.
• Ne tegye ki a terméket közvetlen napfénynek, nyílt lángnak
vagy hőnek.
• Óvja a terméket víztől vagy nedvességtől.
• Helyezze a terméket stabil és sík felületre.
• Ne ejtse le a terméket és kerülje az ütődést.
• Ne nyissa ki a terméket.

11
Κύρια έρη (εικόνα A)
 Έξοδος HDMI
 Είσοδος HDMI
 Θύρα τροφοδοσίας
ρεύματος
 Ένδειξη LED εξόδου
 LED ένδειξη ισχύος
 Καλώδιο ρεύματος
Οδηγίε ασφάλεια
-
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το εγχειρίδιο.
• Μην χρησιμοποιείτε ένα προϊόν με βλάβη.
• Μην εκθέτετε το προϊόν σε άμεσο ηλιακό φως, γυμνές φλόγες ή
θερμαντικά στοιχεία.
• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.
• Τοποθετήστε το προϊόν σε μία σταθερή και επίπεδη επιφάνεια.
• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.
• Μην ανοίγετε το προϊόν.
• Να φυλάσσεται μακριά από παιδιά.
-
Βεβαιωθείτε ότι έχουν απενεργοποιηθεί όλες οι συσκευές που
θέλετε να συνδέσετε.
Σύνδεση του διακλαδωτή
1. Συνδέστε ένα HDMI καλώδιο (δεν περιλαμβάνεται) από την
συσκευή HD στο A2.
2. Συνδέστε έως 8 HDMI καλώδια (δεν περιλαμβάνονται) από τις
οθόνες σας στο A1.
3. Συνδέστε το A6στο A3.
4. Συνδέστε την άλλη άκρη του A6σε μία πρίζα.
A45 φωτίζεται.
Χαρακτηριστικά
Προϊόν Διακλαδωτής HDMI
Αριθμός είδους VSPL3478AT
Διαστάσεις (μ x π x υ) 204 x 58 x 16 mm
Εύρος ζώνης Βίντεο 600 MHz / 6 Gbps ανά κανάλι /
18 Gbps όλα τα κανάλια
Είσοδος 1 x HDMI 19 ακίδων θηλυκό
Έξοδοι 8 x HDMI 19 ακίδων θηλυκό
Ανάλυση εξόδου 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Θερμοκρασία λειτουργίας 0 °C ~ 40 °C / 32 °F ~ 104 °F
Θερμοκρασία αποθήκευσης -20 °C ~ 60 °C / -4 °F ~ 140 °F
Σχετική υγρασία 20 - 92% RH (χωρίς
συμπύκνωση)
Instrukcje bezpieczeństwa
-
OSTRZEŻENIE
• Urządzenie należy eksploatować wyłącznie w sposób opisany w
niniejszej instrukcji.
• Nie używaj uszkodzonego produktu.
• Nie wystawiaj urządzenia na bezpośrednie działanie promieni
słonecznych, otwartego ognia lub ciepła.
• Nie narażaj produktu na działanie wody lub wilgoci.
• Produkt należy ustawić na stabilnej i równej powierzchni.
• Nie upuszczaj produktu i unikaj uderzania go.
• Produktu nie wolno otwierać.
• Produkt należy przechowywać poza zasięgiem dzieci.
-
Upewnij się, że wszystkie urządzenia, które chcesz podłączyć,
zostały wyłączone.
Podłączanie rozdzielacza
1. Poprowadź kabel HDMI (brak w zestawie) od źródła HD do A2.
2. Poprowadź do 8 kabli HDMI (brak w zestawie) od monitorów
do A1.
3. Włóż A6do A3.
4. Podłącz drugą końcówkę A6do gniazdka elektrycznego.
Zaświeci się A45.
Specykacja
Produkt Rozdzielacz sygnału HDMI
Numer katalogowy VSPL3478AT
Wymiary (dł. x szer. x wys.) 204 x 58 x 16 mm
Szerokość pasma wideo 600 MHz / 6 Gbps na kanał /
18 Gbps wszystkie kanały
Wejście 1 x HDMI 19 styków, żeńskie
Wyjścia 8 x HDMI 19 styków, żeńskie
Rozdzielczość wyjściowa 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Temperatura robocza 0 °C ~ 40 °C / 32 °F ~ 104 °F
Temperatura przechowywania -20 °C ~ 60 °C / -4 °F ~ 140 °F
Wilgotność względna 20 - 92% RH (bez kondensacji)
xΟδηγό γρήγορη εκκίνηση
Διακλαδωτής HDMI VSPL3478AT
Για περισσότερες πληροφορίες δείτε το εκτενές
online εγχειρίδιο: ned.is/vspl3478at
Προοριζόενη χρήση
Το VSPL3478AT είναι ένας διακλαδωτής που χωρίζει μία 1 είσοδο
HDMI σε 8 HDMI εξόδους.
Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει
επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία.

12
Výstupné rozlíšenie 4K2K pri 60 Hz
1080p pri 60 Hz
480i ~ 1080p pri 60 Hz
VGA ~ UXGA
Prevádzková teplota 0 °C ~ 40 °C / 32 °F ~ 104 °F
Teplota skladovania -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relatívna vlhkosť 20 - 92 % relatívna vlhkosť
(bez kondenzácie)
lRychlý návod
Rozbočovač HDMI VSPL3478AT
Více informací najdete v rozšířené příručce
online: ned.is/vspl3478at
Zamýšlené použití
VSPL3478AT je rozbočovač, který dělí 1 vstup HDMI na 8 výstupy
HDMI.
Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a
správné fungování.
Hlavní části (obrázek A)
 Výstup HDMI
 Vstup HDMI
 Konektor napájecího zdroje
 Výstupní LED ukazatel
 LED ukazatel napájení
 Napájecí kabel
Bezpečnostní pokyny
-
VAROVÁNÍ
• Výrobek používejte pouze tak, jak je popsáno v této příručce.
• Nepoužívejte poškozený výrobek.
• Nevystavujte výrobek přímému slunečnímu záření, otevřenému
ohni či vysokým teplotám.
• Nevystavujte výrobek působení vody ani vlhkosti.
• Umístěte výrobek na stabilní a rovný povrch.
• Zabraňte pádu výrobku a chraňte jej před nárazy.
• Nesnažte se výrobek otevřít.
• Výrobek udržujte mimo dosah dětí.
-
Ujistěte se, že jsou všechna zařízení, která chcete připojit,
vypnutá.
Zapojení rozbočovače
1. Zapojte kabel HDMI (není součástí) z HD zdroje do A2.
2. Zapojte až 8 kabely HDMI (nejsou součástí) z displejů do A1.
3. Zapojte A6do A3.
4. Druhý konec A6zapojte do zásuvky.
Rozsvítí se A45.
Technické údaje
Produkt Rozbočovač HDMI
Číslo položky VSPL3478AT
1Rýchly návod
Rozdeľovač HDMI VSPL3478AT
Viac informácií nájdete v rozšírenom návode
online:ned.is/vspl3478at
Určené použitie
VSPL3478AT je rozdeľovač, ktorý rozdeľuje 1 vstup HDMI do 8
výstupov HDMI.
Každá zmena výrobku môže mať následky na bezpečnosť, záruku a
správne fungovanie.
Hlavné časti (obrázok A)
 Výstup HDMI
 Vstup HDMI
 Napájací port
 LED indikátor výstupu
 LED indikátor napájania
 Napájací kábel
Bezpečnostné pokyny
-
VAROVANIE
• Výrobok používajte len podľa opisu v tomto návode.
• Poškodený výrobok nepoužívajte.
• Výrobok nevystavujte priamemu slnečnému svetlu, otvorenému
ohňu a vysokej teplote.
• Výrobok nevystavujte vode alebo vlhkosti.
• Výrobok položte na stabilný a rovný povrch.
• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.
• Výrobok neotvárajte.
• Výrobok udržujte mimo dosahu detí.
-
Skontrolujte, či sú všetky zariadenia, ktoré chcete pripojiť,
vypnuté.
Pripojenie rozdeľovača
1. Pripojte kábel HDMI (nie je súčasťou dodávky) zo zdroja HD
do A2.
2. Pripojte maximálne 8 káblov HDMI (nie sú súčasťou dodávky) zo
zobrazovacích panelov do A1.
3. Pripojte A6k A3.
4. Druhý koniec A6pripojte k napájacej elektrickej zásuvke.
Rozsvieti sa A45.
Technické údaje
Produkt Rozdeľovač HDMI
Číslo výrobku VSPL3478AT
Rozmery (D x Š x V) 204 x 58 x 16 mm
Šírka pásma obrazového
signálu
600 MHz / 6 Gb/s na kanál / 18
Gb/s všetky kanály
Vstup 1 x 19-kolíkový samičí
konektor HDMI
Výstupy 8 x 19-kolíkový samičí
konektor HDMI

13
Specicaii
Produs Separator HDMI
Numărul articolului VSPL3478AT
Dimensiuni (L x l x h) 204 x 58 x 16 mm
Lățime bandă video 600 MHz / 6 Gbps pe canal /
18 Gbps toate canalele
Intrare 1 x HDMI 19 pin mamă
Ieșiri 8 x HDMI 19 pin mamă
Rezoluție ieșire 4K2K @ 60 Hz
1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA
Temperatură de funcționare 0 °C ~ 40 °C / 32 °F ~ 104 °F
Temperatură de depozitare -20 °C ~ 60 °C / -4 °F ~ 140 °F
Umiditate relativă 20 - 92% RH (fără condensare)
Rozměry (D × Š × V) 204 × 58 × 16mm
Šířka pásma videa 600MHz / 6Gb/s na kanál /
18Gb/s všechny kanály
Vstup 1 × HDMI 19pinová samice
Výstupy 8 × HDMI 19pinová samice
Výstupní rozlišení 4K2K při 60Hz
1080p při 60 Hz
480i až 1080p při 60 Hz
VGA ~ UXGA
Provozní teplota 0°C až 40°C / 32°F až 104°F
Skladovací teplota -20°C až 60°C / -4°F až 140°F
Relativní vlhkost 20–92%RH (bez kondenzace)
yGhid rapid de iniiere
Separator HDMI VSPL3478AT
Pentru informații suplimentare, consultați
manualul extins, disponibil online:
ned.is/vspl3478at
Utilizare preconizată
VSPL3478AT este un splitter care împarte intrarea HDMI 1 la ieșirile
HDMI 8.
Orice modicare a produsului poate avea consecințe pentru
siguranța, garanția și funcționarea corectă a produsului.
Piese principale (imagine A)
 Ieșire HDMI
 Intrare HDMI
 Port alimentare electrică
 LED indicator ieșire
 LED indicator de putere
 Cablu electric
Instruciuni de sigurană
-
AVERTISMENT
• Folosiți produsul exclusiv conform descrierii din acest manual.
• Nu folosiţi un produs avariat.
• Nu expuneți produsul la lumina directă a soarelui, foc deschis
sau surse de căldură.
• Nu expuneți produsul la apă sau umezeală.
• Așezați produsul pe o suprafață stabilă și plană.
• Nu lăsați produsul să cadă și evitați ciocnirile elastice.
• Nu deschideți produsul.
• Nu lăsați produsul la îndemâna copiilor.
-
Vericați dacă toate dispozitivele pe care doriți să le conectați
au fost oprite.
Conectarea splitterului
1. Conectați un cablu HDMI (nu este inclus) de la sursa HD la A2.
2. Conectați maximum 8 cabluri HDMI (nu sunt incluse) de la
așaje la A1.
3. Conectați A6la A3.
4. Conectați celălalt capăt al A6la o priză electrică.
A45 se aprinde.

Nedis BV
De Tweeling 28, 5215 MC ’s-Hertogenbosch
The Netherlands 12/19
