NESLING Coolfit User manual

IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY!

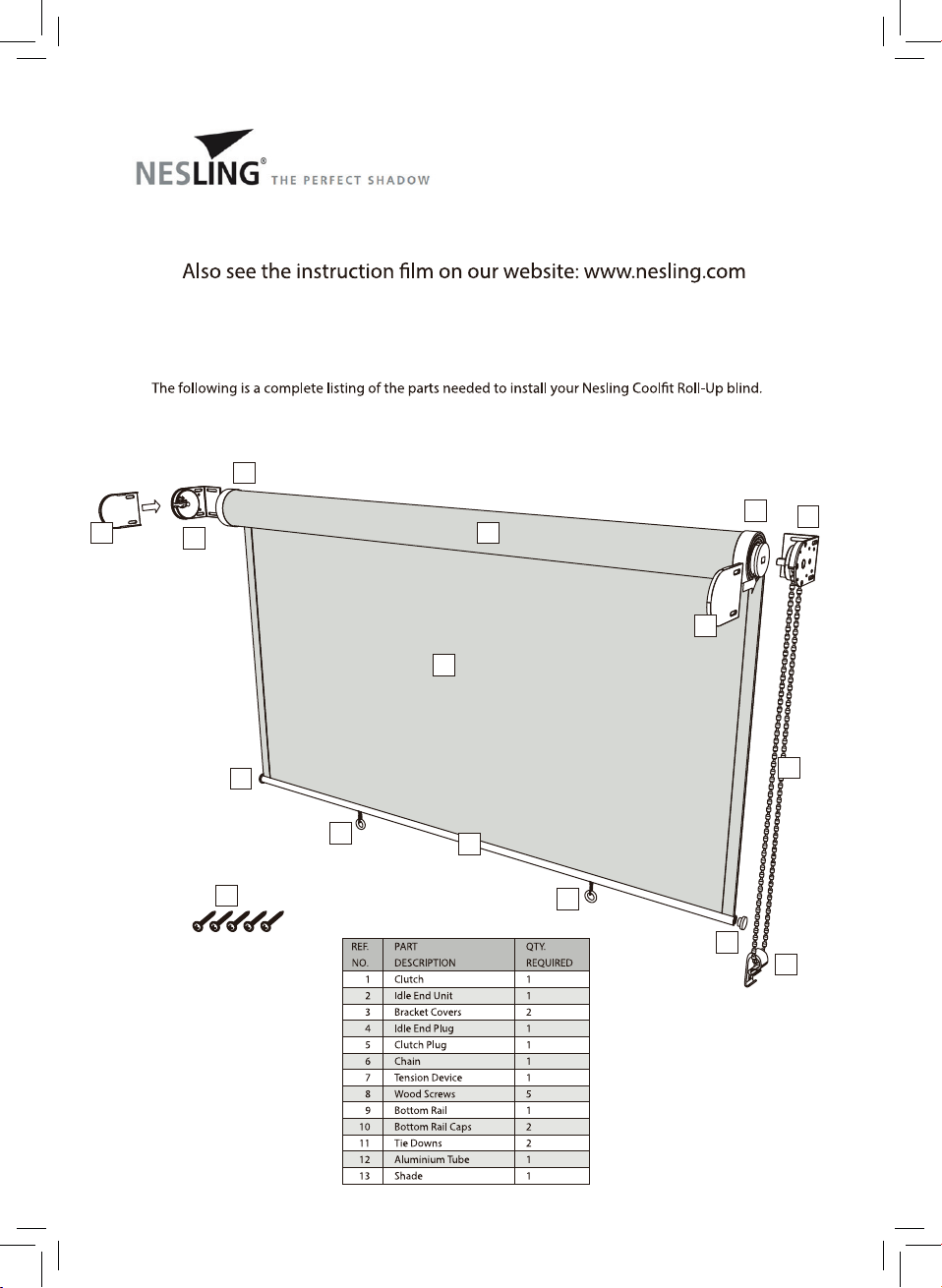

PARTS LIST
Please inspect before begining installation and contact us if any parts are missing.
4
2
3
3
6
7
9
12
13
10
10
11
11
1
5
8

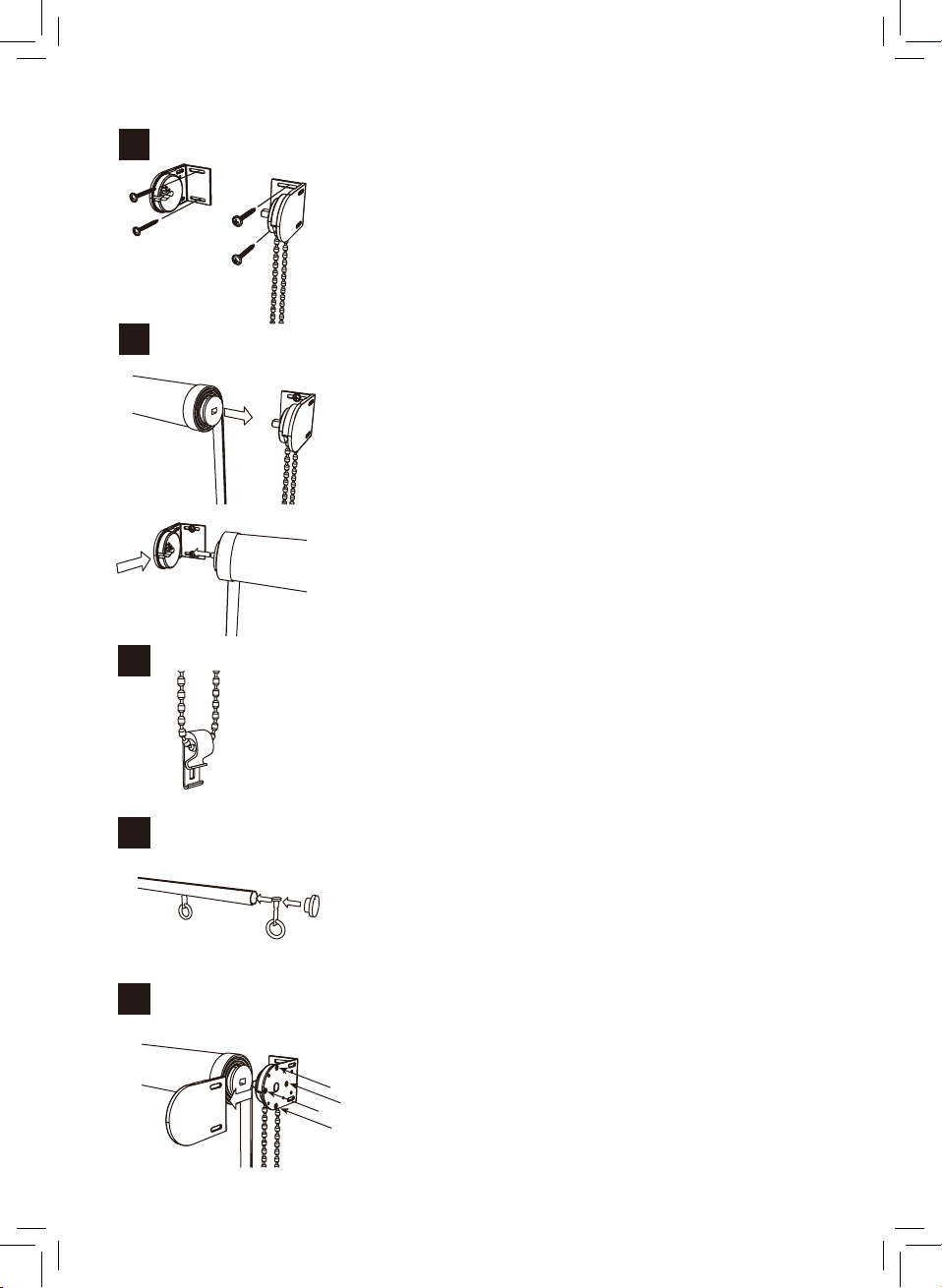

1. Mark The Holes
Determine how far apart your holes should be.
Install Brackets
Install the Clutch an Idle End Brackets.
The Clutch Unit Bracket will be on the right side and the Idle End Unit Bracket
should be on the left for standard installation. Do not tighten screws completely yet.
2. Install the Shade
First, insert the Clutch Plug into the Clutch Unit.
Then insert the Idle End Plug into the Idle End Unit, and snap the Idle End Plug
securely into place.
shade.
IMPORTANT:
Now go back an tighten the Bracket screws completely.
3. Install Tension Device
The Tension Device reduces potential hazards associated with having a loose chain
hanging from the shade.
First hold the Tension Device so the warning tag hangs beneath it.
tension Device and chain do not interfere with raising and lowering for any slack.
Do not twist, cross or slant the chain.
Holding the Tension Device upright, secure with screw. Use a screwdriver to lift the
front lip and slide chain thru.
4. Install Tie Downs (IF DESIRED)
moderate wind conditions.
NOTE:
If you choose to use the Tie Downs, you will need to install something to anchor
them to. Many customers have used: u- shaped hooks, s-shaped hooks or screws.
5. Adjusting Chain Tension
You can adjust chain tension if needed.
four (4) screws: turn counter clockwise. If chain tension is too loose (chain pulls too
In severe wind or prolonged exposure to wind,
First, remove the End Caps from either end of the Bottom Rail. Then,
slide the Tie Downs into the channel/groove. Reinstall the End Cap.
© 2018 Copyright Nesling B.V. www.nesling.com
THE PERFECT SHADOW
1
2
3
4
5

1. Mark The Holes
Determine how far apart your holes should be.
Install Brackets
Install the Clutch an Idle End Brackets.
The Clutch Unit Bracket will be on the right side and the Idle End Unit Bracket
should be on the left for standard installation. Do not tighten screws completely yet.
2. Install the Shade
First, insert the Clutch Plug into the Clutch Unit.
Then insert the Idle End Plug into the Idle End Unit, and snap the Idle End Plug
securely into place.
shade.
IMPORTANT:
Now go back an tighten the Bracket screws completely.
3. Install Tension Device
The Tension Device reduces potential hazards associated with having a loose chain
hanging from the shade.
First hold the Tension Device so the warning tag hangs beneath it.
tension Device and chain do not interfere with raising and lowering for any slack.
Do not twist, cross or slant the chain.
Holding the Tension Device upright, secure with screw. Use a screwdriver to lift the
front lip and slide chain thru.
4. Install Tie Downs (IF DESIRED)
moderate wind conditions.
NOTE:
If you choose to use the Tie Downs, you will need to install something to anchor
them to. Many customers have used: u- shaped hooks, s-shaped hooks or screws.
5. Adjusting Chain Tension
You can adjust chain tension if needed.
four (4) screws: turn counter clockwise. If chain tension is too loose (chain pulls too
In severe wind or prolonged exposure to wind,
First, remove the End Caps from either end of the Bottom Rail. Then,
slide the Tie Downs into the channel/groove. Reinstall the End Cap.
© 2018 Copyright Nesling B.V. www.nesling.com
THE PERFECT SHADOW
1
2
3
4
5
4
2
3
3
6
7
9
12
13
10
10
11
11
1
5
8
Sehen Sie sich auch den Film zur Anleitung auf unserer Internetsete an: www.nesling.de
WICHTIG, FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN: SORGFÄLTIG LESEN.

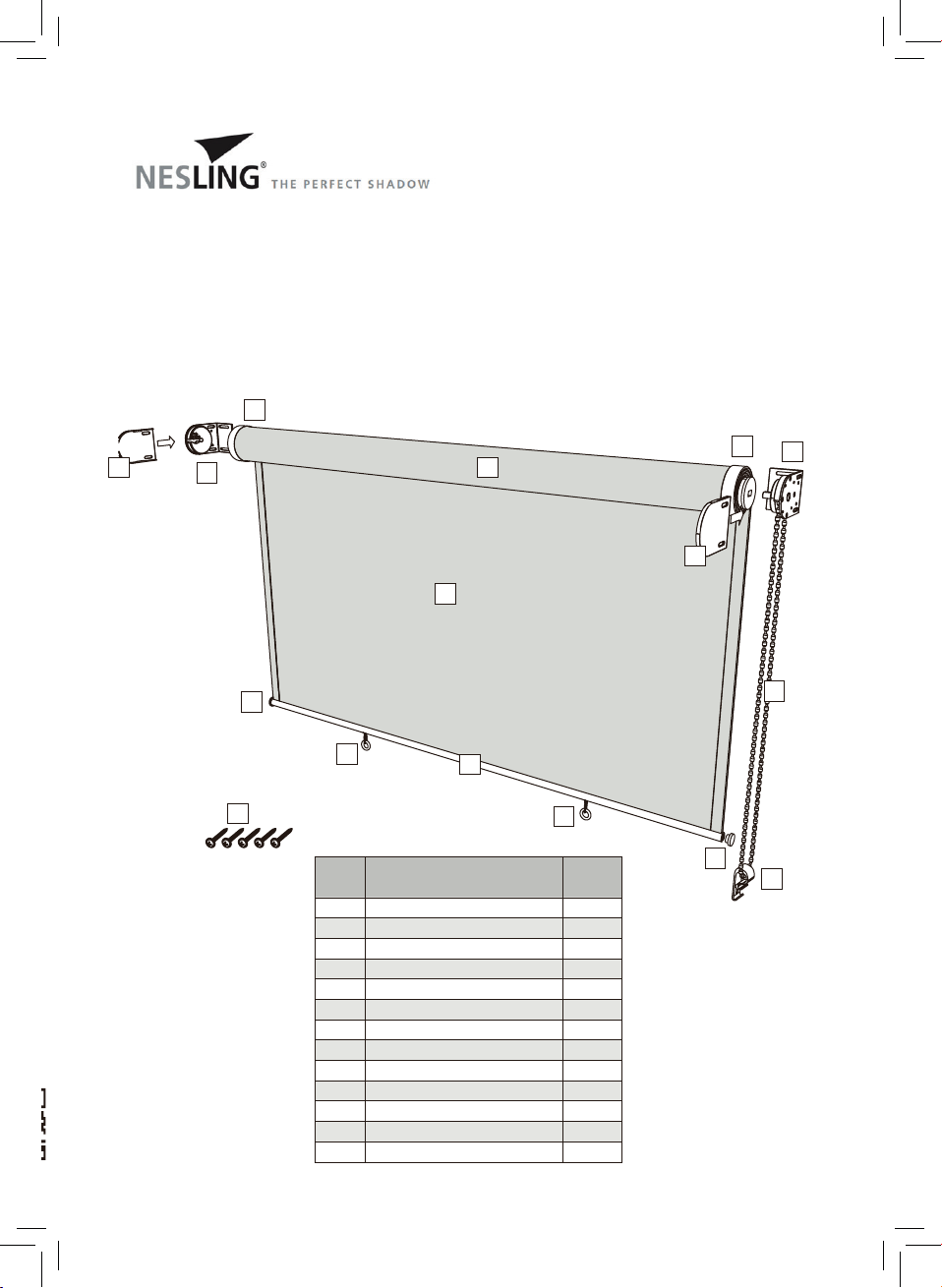

Lieferumfang:
Die nachfolgende Aufstellung zeigt alle Teile, die Sie zur Montage Ihres Nesling Coolfit Rollos benötigen. Bitte
prüfen Sie den Inhalt Ihres Artikels auf Vollständigkeit.
REF.
NR.
Bezeichnung Anzahl
1 Kettenzug 1
1
3 Abdeckkappe 2
1
1
6 Kette 1
1
8 Befestigungsschraube 5
9 Abschlussleiste 1
10 Abschlusskappe 2
11 Befestigungsring 2
12 Aluminiumwelle 1
13 Rollo 1
2
4
5
7
Gegenlager
Wellenaufnahme Gegenlager
Wellenaufnahme Kettenzug
Sicherheitshalterung

1
2
3
4
5
1. Markierung der Löcher
Im ersten Schritt markieren Sie die Löcher zur Montage des Gegenla-
gers und Kettenzugs.
Achten Sie auf den richtigen Abstand Ihrer Schraublöcher.
Das Gegenlager befindet sich auf der linken Seite, der Kettenzug wird
rechts montiert. Ziehen Sie die Schrauben noch nicht ganz fest.
2. Installation des Rollos
Stecken Sie zuerst die Aluminiumwelle mit dem Rollo auf den Ket-
tenzug (rechte Seite). Anschließend wird die Welle in das Gegenlager
(linke Seite) geklickt.
Wenn beide Seiten in Position sind, schieben Sie die beiden äußeren
Teile (Kettenzug und Gegenlager) fest zusammen.
Nun können Sie einen Schritt zurück und die 4 Schrauben in der ge-
wünschten Position fest anziehen.
3. Installation der Sicherheitshalterung
Die Sicherheitshalterung reduziert potentielle Gefahren die bei der
Verwendung einer lose hängenden Kette am Coolfit Roll-Up Rollo
entstehen können.
Zuerst halten Sie die Sicherheitshalterung so, dass der Warnhinweis
unterhalb hängt. Positionieren Sie anschließend die Sicherheitshal-
terung an einer flachen Oberfläche (Fensterrahmen, Wand, etc.).
Achten Sie darauf, dass die Kette und die Sicherheitshalterung frei von
störenden Gegenständen sind und die Kette an beiden Seiten ohne
Behinderung bewegt werden kann. Die Kette darf nicht verdreht sein.
Befestigen Sie die Sicherheitshalterung und sichern Sie die Kette in der
Klammer.
4. Installation der Befestigungsringe (wenn gewünscht)
Die Befestigungsringe dienen dazu, Ihr Coolfit Roll-Up Rollo bei milden
bis mäßigen Windbedingungen zu sichern.
HINWEIS: Wenn Sie sich entscheiden, die Befestigungsringe zu ver-
wenden, benötigen Sie etwas um diese am Boden zu befestigen. Viele
Kunden verwenden hierzu bügelförmige Haken, s-förmige Haken oder
Schrauben.
5. Anpassung des Kettenzugs
Sie können die Zugkraft der Kette einstellen. Wenn die Kette zu
schwerläufig ist, nehmen Sie die Abdeckkappe ab und lösen Sie die 4
Schrauben entgegen des Uhrzeigersinns. Wenn die Kette zu leichtläu-
fig ist, nehmen Sie die Abdeckkappe ab und drehen Sie die 4 Schrau-
ben mit dem Uhrzeigersinn fest.
Bei aufkommendem stürmischen Wind oder wenn Ihr Produkt länger
Zeit starkem Wind ausgesetzt ist, empfehlen wir Ihnen, Ihr Coolfit Roll-
Up Rollo einzurollen um Beschädigungen vorzubeugen.
Sehen Sie sich auch den Film zur Anleitung auf unserer Internetsete an:
www.nesling.de
Wir wünschen Ihnen viel Freude mit Ihrem Nesling Coolfit Roll-Up
Rollo!
