SOMFY Sonesse 40 WF RTS Li-ion User manual

Sonesse 40 WF RTS Li-ion
EN Instructions
ES Instrucciones
FR Notice

Sonesse 40 WireFree RTS Li-ion EN
1Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
ORIGINAL INSTRUCTIONS
These instructions apply to all Sonesse 40 WireFree RTS Li-ion drives, the different versions of which
are available in the current catalogue
CONTENTS
GENERAL INFORMATION
Safety intructions
Danger
Indicates a danger which may result in immediate death or serious injury.
Warning
Indicates a danger which may result in death or serious injury.
Precaution
Indicates a danger which may result in minor or moderate injury.
Attention
Indicates a danger which may result in damage to or destruction of the product.
1. PRIOR INFORMATION
1.1. SPHERE OF APPLICATION
Sonesse 40 drives are designed to drive all types of interior blinds except pantographs.
The installer, a home motorisation or home automation professional, must ensure that once the motorised
product is installed, it respects the current standards in the country of installation, notably standard EN 13120
relative to interior blinds.
1.2. LIABILITY
Before installing and using the drive, please read these instructions carefully. In addition to the
instructions provided in this guide, please also comply with the instructions set out in the enclosed
Safety instructions document.
The drive must be installed by a home motorisation and automation professional, in accordance with
Somfy’s instructions and the applicable regulations in the country of installation.
Any operation of the drive outside the sphere of application described above is prohibited. Such
operation shall exclude Somfy from all liability and invalidate the Somfy warranty, as will any failure
to comply with the instructions given herein and in the enclosed Safety instructions document.
Aer installing the drive, the installer must inform his customers of the operating and maintenance
conditions for the drive and must pass the operating and maintenance instructions on to them, as
well as the enclosed Safety instructions document. Any Aer-Sales Service operation on the drive
requires intervention by a home motorisation and automation professional.
Should any doubt arise during installation of the drive or for additional information, consult a Somfy
representative or visit www.somfy.com.
1. Prior information 1
1.1. Sphere of application 1
1.2. Liability 1
2. Installation 2
2.1. Assembly 2
2.2. Wiring 2
2.3. Commissioning 3
2.4. Tips and advice on installation 5
3. Use and maintenance 7
3.1. Mode selection: roller or tilting mode 7
3.2. Controlling up, down, my: in roller mode 7
3.3. Controlling up, down, my: in tilting mode 8
3.4. Adjusting the tilting speed 8
3.5. Favorite (my) position 8
3.6. Adjusting the speed 9
3.7. Tips and advice on operation 9
3.8. Battery replacement 11
4. Technical data 12

EN Sonesse 40 WireFree RTS Li-ion
2Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2. INSTALLATION
Warning
• These instructions are mandatory for the home motorisation and automation professional
installing the drive.
• Comply with current standards and legislation in the country of installation.
Attention
• Never drop, knock or puncture the drive or immerse it in liquid.
• Install an individual control point for each drive.
Make sure that LED, programming button and input connection remain visible and easily accessible
after installation.
2.1. ASSEMBLY
2.1.1. Drive preparation
Attention
Check that the inner diameter of the motorized product’s tube is Ø37mm or greater.
1) Fit the crown (a) and drive wheel (b) to the drive.
2) Measure the length (L) between the end of the drive wheel
and the head end.
2.1.2. Tube preparation
1) Cut the tube to the required length.
2) Deburr the tube and remove the debris.
2.1.3. Drive/tube assembly
1) Slide the drive into the tube. Insert the wheel by aligning
the wheel to the tube profile. Insert the drive half way and
then slide the crown down the drive and insert it in the tube.
Finally, push the drive inside the tube.
2) Not required, but if needed, fix the tube to the drive with
self-tapping screws or steel pop rivets depending on the
dimension (L - ⁺⁄ 5/15 mm).
2.1.4. Mounting the tube-drive assembly on the brackets
Drive plate for specific bracket.
Attention
The drive plate must be mounted using the screws
provided in the Somfy kit.
For optimal radio reception, the drive antenna should be kept
straight and should be positioned outside of headrail (if used).
2.2. WIRING
Precaution
• To ensure electrical safety, this class III drive must be recharged using the power charger
recommended by Somfy.
• The battery level must be below 30% before shipping by air.
L
1
2
a b
12
1
2
L -
+/-
5/15 mm

Sonesse 40 WireFree RTS Li-ion EN
3Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
Attention
• Use power charger (recommended by Somfy) to charge the drive battery.
• Ensure battery is fully charged prior to installation on site.
• Before setting, it is necessary to charge the battery only if the LED blinks red 5 times when
you press any button on the paired control point.
The drive head in details :
a Antenna
b LED
c PROG. button
d Plug for charger
1) Connect the charger to the drive.
2) When charging is complete, disconnect and
store charger for later use.
The drive will go back to sleep if le untouched
for 15 minutes. To wake up the drive, see 2.3.1.
Wake up the drive.
2.3. COMMISSIONING
Orange LED blinks continously in setting mode.
Green LED blinks once when any order from paired remote is received.
2.3.1. Wake up the drive
For initial unpackaging of drive, wake up the drive by briefly
pressing the drive head programming button or plugging on the
charger.
The motorised product briefly moves Up and Down 3 times and
LED lights orange.
2.3.2. Preprogramming the control point
Press the UP and DOWN buttons simultaneously on the control
point:
The motorised product moves Up and Down and the control
point is temporarily programmed to motorised product.
2.3.3. Checking the rotation direction
Press the control point UP button:
a) If the motorised product raises, the rotation direction is
correct: proceed to section «Setting the end limits».
b) If the motorised product lowers, the rotation direction is
incorrect: move to the next step.
• b1) Press the control point MY button until the motorised
product moves Up and Down: the rotation direction
has been modified and green LED blinks 5 times.
• b2) Press the control point UP button to confirm the
rotation direction.
3x
a
b
=
=
b2b1
2.3.4.
LED illuminates Behaviour
Solid Red LED. Charging.
Green LED blinks twice
every 10 seconds. Charging is near completion.
Solid Green. Charging is complete.
a
c
d
b

EN Sonesse 40 WireFree RTS Li-ion
4Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.3.4. Setting the end limits
The end limits can be set in any order.
1) Press and hold the UP button to move the motorised
product to the desired Up position. If necessary, adjust the
Up position using the UP or DOWN buttons and green LED
blinks 5 times.
2) To memorize the UP limit: Press the MY and DOWN
buttons simultaneously and release once the motorised
product begins to move. The Up limit is now memorized.
3) Press the MY button when the motorised product reaches
the desired Down position. If necessary, adjust the down
position using the UP or DOWN buttons.
4) To memorize the Down limit: Press the MY and UP
buttons simultaneously and release when the motorised
product begins to move. The Down limit is now memorized.
The motorised product moves up and will stop at its upper
limit and green LED blinks 5 times.
5) To confirm and complete limit programming: Press and hold the MY button until the motorised
product briefly moves Up and Down. The end limits are now recorded.
2.3.5. Activate/Deactivate “RTS” radio technology when control point is temporarily
preprogrammed (not paired) to the motorised product.
This function is used to deactivate the radio transmission to save the battery life during shipment, or
when the product will not be used for an extended amount of time (eg: storage).
1) To deactivate the “RTS” Radio Technology Somfy, press
the UP, MY and DOWN buttons simultaneously, until the
motorised product briefly moves Up and Down once and
green LED blinks 5 times.
2) To activate the “RTS” Radio Technology Somfy, briefly press
the drive head programming button, the motorised product
briefly moves Up and Down twice.
2.3.6. Recording “Pairing” the control point
Aer recording the end limits:
Briefly press the control point programming button. The mo-
torised product briefly moves Up and Down to confirm pairing.
The control point is recorded “paired” to motorised product and
green LED blinks 5 times.
1 2
3 4
5
1 2
2x
PROG.

Sonesse 40 WireFree RTS Li-ion EN
5Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.4. TIPS AND ADVICE ON INSTALLATION
2.4.1. Questions about the drive?
Observations Possible causes Solutions
The motorised product
does not operate.
Drive battery is low and requires charge. Red
LED blinks 5 times when any button of a
paired control point is pressed.
Plug in the charger.
The control point battery is low.
LED doesn't light when any button of a
paired control point is pressed.
Check the battery and replace it as
required.
The control point is not compatible or not
programmed. LED doesn't light when
any button of control point is pressed.
Check the compatibility or pair the
control point as required referring
to 3.7.1. Adding/Deleting Control
point chapter.
An obstacle hinders the movement of the
motorised product. The Red LED lights fixed
on.
Remove the obstacle.
Drive position is out of the end limits.
Red LED blinks 2 times intermittently and
continually.
Proceed to section «Setting the end
limits»
Drive is neither set nor paired. Orange LED
lights fixed on. Proceed to section «Commissioning»
The thermal protection has activated. LED
blinks red continuously Wait for the drive to cool down (LED will switch off)
The motorised product
stops too soon.
The end limits are incorrectly set Reset the end limits.
The motorised product has exceeded recom-
mended weight limit. Replace the motorised product.
Battery is low. Red LED blinks 5 times
when any button of a paired control point is
pressed.
Charge the battery.
Setting is not allowed.
The drive moves briefly
3 times in one direc-
tion and 3 times in the
other direction
Red LED blinks 3
times and 3 times
intermittently.
Maximum number of control points reached. Erase control points from memory
referring to add a new control point
2.4.5. Erasing control points from
memory
Maximum/minimum value of the setting is
reached. Perform correct setting.
End limits are too close Readjust the end limits referring
to chapter 2.4.2. End limit
readjustment
Red LED blinks
slowly for 3 seconds
before and after drive
running.
Battery is low. Battery capacity is less than or
equal to 5%. Charge the battery.

EN Sonesse 40 WireFree RTS Li-ion
6Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

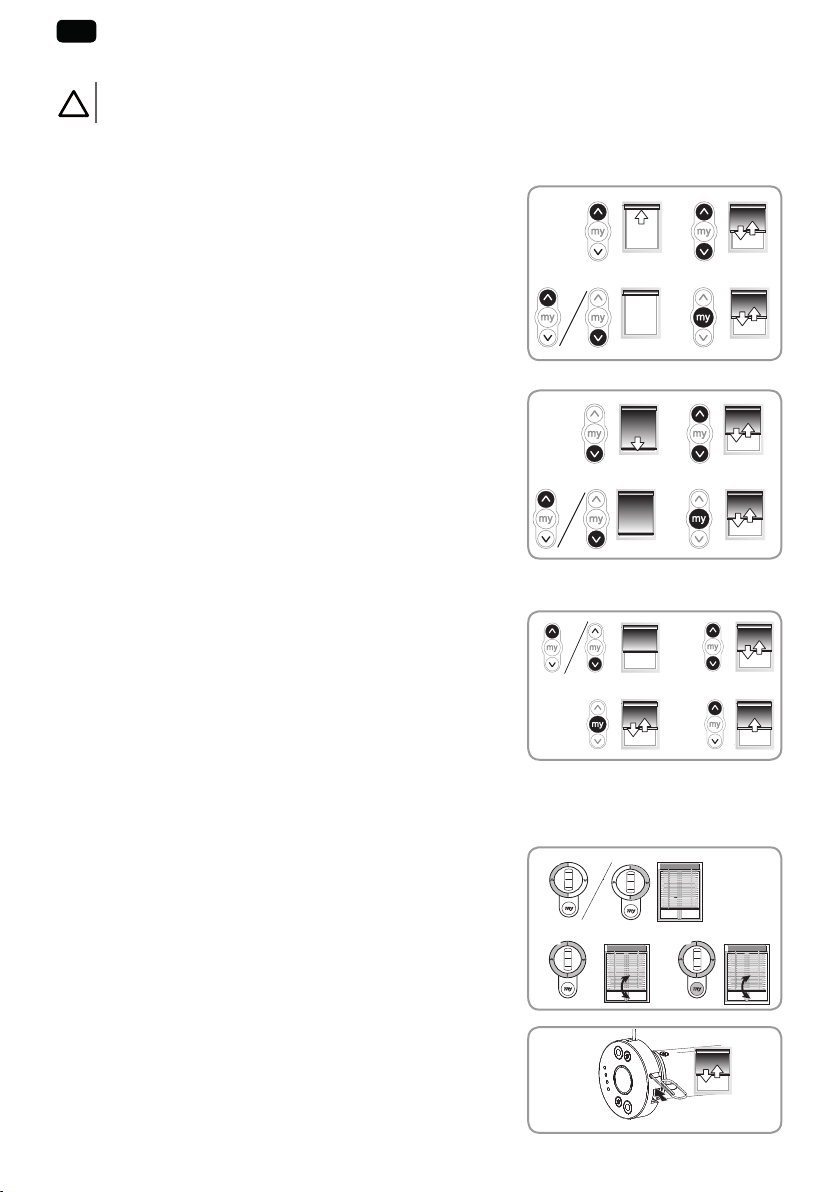

2.4.2. End limit readjustment
Attention
Control point must be paired to the motorised product.
Orange LED blinks slowly until the new end limit is recorded.
2.4.2.1. Readjusting the upper end limit
1) Briefly press the UP button, to move the motorised product
to the upper end limit.
2) Press and hold the UP and DOWN buttons simultaneously
until the motorised product briefly moves Up and Down.
3) Press and hold the UP or DOWN button to move the
motorised product to the new desired position.
4) To confirm the new position press and hold the MY button
until the motorised product briefly moves Up and Down and
green LED blinks 5 times.
2.4.2.2. Readjusting the lower end limit
1) Briefly press the DOWN button to move the motorised
product to the lower end limit.
2) Press and hold the UP and DOWN buttons simultaneously
until the motorised product briefly moves Up and Down.
3) Press and hold the UP or DOWN button to move the motorised
product to the new desired position.
4) To confirm the new position press and hold the MY button
until the motorised product moves Up and Down and green
LED blinks 5 times.
2.4.3. Modifying the drive rotation direction
1) Using the UP or DOWN button on the control point, move
the motorised product away from the end limits.
2) Press and hold the UP and DOWN buttons simultaneously
until the motorised product briefly moves Up and Down and
orange LED starts to blink slowly.
3) Press the MY button until the motorised product briefly
moves Up and Down to reverse the rotation direction and
green LED blinks 5 times.
4) Press the UP button to check the new rotation direction. The
drive rotation direction is reversed
2.4.4. Modifying the wheel rotation direction
1) Using the UP or DOWN button on the control point, move
the motorised product away from the end limits.
2) Press and hold the UP and DOWN buttons simultaneously
until the motorised product briefly moves Up and Down and
orange LED starts to blink slowly.
3) Press the UP, MY and DOWN buttons simultaneously, until
the motorised product briefly moves Up and Down, wheel
rotation is reversed and green LED blinks 5 times.
2.4.5. Erasing control points from memory
To delete all the programmed control points, press and hold
the drive head programming button until the motorised prod-
uct briefly moves Up and Down twice. All programmed control
points are deleted and green LED blinks 5 times.
1 2
34
1 2
34
1 2
34
1
2 3
2x

Sonesse 40 WireFree RTS Li-ion EN
7Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.4.6. Erasing the memory of the drive (factory default)
To reset the drive, press and hold the drive head programming
button until the motorised product briefly moves Up and Down
3 times.
All the settings are erased. Green LED blinks 5 timest then
orange LED is fixed on.
2.4.7. Temporary sleeping mode
Attention
The motorised product must be programmed.
The drive will not respond to any control points commands for
15 minutes.
1) Press and hold the drive head programming button until the
motorised product briefly moves Up and Down.
2) Briefly press the drive head programming button, the
motorised product briefly moves Up and Down twice.
“Sleeping mode” is activated, green LED blinks 5 times to
confirm, then orange LED blinks every second as long as the
drive is in the temporary sleeping mode.
3) To deactivate the “Sleeping mode”, briefly press the drive
head programming button. The motorised product briefly
moves Up and Down, the control point commands are
enabled. Green LED blinks 5 times.
3. USE AND MAINTENANCE
3.1. MODE SELECTION: ROLLER OR TILTING MODE
The drives are designed to work in 2 modes: Tilting mode or Roller mode.
This feature allows the drive to be set according to the type of application.
The drive is set (by default) to work in Roller mode.
1) Move the motorised product away from the end limits.
2) Simultaneously press and hold the UP and DOWN buttons
until the motorised product briefly moves Up and Down.
3) Press and hold the MY and DOWN buttons simultaneously
until the motorised product briefly moves Up and Down to
change from Roller mode to Tilting mode. Green LED blinks
twice to indicate that the drive is in Roller mode or three
times to indicate that the drive is in Tilting mode.
3.2. CONTROLLING UP, DOWN, MY: IN ROLLER
MODE
1) To move the motorised product from a limit to the other
limit, briefly press the UP or DOWN button.
2) To stop the motorised product, briefly press the MY button.
3) (If a my position is recorded) To move the motorised product
to the my position, briefly press the MY button.
3x
2
3
1
2x
1
23
1
2 3

EN Sonesse 40 WireFree RTS Li-ion
8Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3.3. CONTROLLING UP, DOWN, MY: IN TILTING MODE
1) To move the motorised product from a limit to the other
limit, briefly press (less than 0,5s) the UP or DOWN button.
2) To stop the motorised product, press the MY button.
3) (If a my position is recorded) To move the motorised product
to the my position, briefly press the MY button. The motorised
product will automatically travel to the down end limit (first)
then to the my position.
4) To tilt the slats, press and hold the UP or DOWN button or
use the scroll of the remote control, until the slats reach the
desired position.
3.4. ADJUSTING THE TILTING SPEED
1) To decrease the tilting speed, press and hold the MY and
DOWN buttons simultaneously until the motorised product
briefly moves Up and Down. Repeat as needed. The minimum
speed has been reached when the motorised product no
longer moves Up and Down and green LED blinks 5 times.
2) To increase the tilting speed, press and hold the STOP and
UP buttons simultaneously until the motorised product briefly moves Up and Down. Repeat as
needed. The minimum speed has been reached when the motorised product no longer moves Up
and Down and green LED blinks 5 times.
3.5. FAVORITE MY POSITION
A intermediate stop or “favorite (my) position,” which is commonly used between the fully Up and
Down positions.
1) To set this function, move the motorised product to the
desired position using the UP or DOWN button. Briefly press
MY button to stop the motorised product.
2) Press and hold the MY button until the motorised product
moves Up and Down. Favorite (my) position is set and green
LED blinks 5 times.
3.5.1. To modify the favorite (my) position
1) Use the UP or Down button to move the motorised product
to the NEW desired favorite (my) position.
2) Press the My button to stop the motorised product.
3) Press and hold the MY button until the motorised product
briefly moves Up and Down. The new favorite (my) position
is programmed and green LED blinks 5 times.
Only one favorite (my) position is permitted.
3.5.2. To use the favorite (my) position
Attention
The motorised product must be stopped.
Briefly press the MY button: the motorised product moves to the
favorite (my) position.
1
2 3
4
1 2
1 2
1 2
3

Sonesse 40 WireFree RTS Li-ion EN
9Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3.6. ADJUSTING THE SPEED
Orange LED blinks slowly in this mode.
1) Move the motorised product away from the end limits. Press
and hold the UP, MY and DOWN buttons simultaneously, until
the motorised product briefly moves Up and Down once. The
motorised product will move UP and Down automatically in
10 second cycles and green LED blinks 5 times to validate
entering in speed adjustment mode.
2) To increase the speed, press and hold the UP button until the
motorised product briefly moves Up and Down. and green
LED blinks 5 times. Repeat as needed.
Maximum speed is reached when the motorised product
moves briefly 3 times in one direction and 3 times in the other
direction. Red LED blinks 3 times and 3 times intermittently.
3) To decrease the speed, press and hold the DOWN button until the motorised product briefly
moves Up and Down. Repeat as needed.
Minimum speed is reached when the motorised product moves briefly 3 times in one direction and 3
times in the other direction.
4) To confirm the new speed, press and hold the MY button until the motorised product briefly
moves Up and Down and green LED blinks 5 times.
3.7. TIPS AND ADVICE ON OPERATION
Observations Possible causes Solutions
The motorised product
does not operate.
The control point battery is low.
LED doesn't light when any but-
ton of a paired control point is
pressed.
Change control point battery as
required.
Drive battery is low and requires
charge. Red LED blinks 5 times
when any button of a paired
control point is pressed.
Plug in the charger.
RTS is deactivated. LED doesn't
light when any button of a paired
control point is pressed.
Press drive PROG. button.
Thermal protection of the drive is
on (Red LED blinks slowly). Wait for the drive to cool down (Red LED will stop blinking when drive is
ready to use.
The motorised
products stops before
its end limit
The drive has detected an
obstacle (solid Red LED). Move the motorised product in the other direction.
1
2
3 4
10
s10 s

EN Sonesse 40 WireFree RTS Li-ion
10 Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3.7.1. Adding/Deleting Control point
Orange LED blinks slowly when adding or deleting remote control.
Using a control point (A) that has been previously programmed to the motorised product:
1) Press and hold the control point programming button (A)
until motorised product briefly moves Up and Down. Green
LED blinks 5 times then orange LED blinks slowly.
2) Quickly press the programming button on the back of the
new control point (B) to add or delete control point and green LED blinks 5 times.
Using the Programming button on drive head:
1) Press and hold the drive head programming button until
motorised product briefly moves Up and Down. Green LED
blinks 5 times then orange LED blinks slowly.
2) Quickly press the control point programming button (B) to add or delete control point and green
LED blinks 5 times.
3.7.2. Disabling/Activating “RTS” radio technology when control point is
definitively programmed
Disabling the radio transmission saves battery life during shipment or for a long period of non-use
(eg storage). The following steps can only be performed in “User” mode.
Press and hold the programmed control point programming button or the drive head programming
button until the motorised product briefly moves Up and Down and green LED blinks 5 times. (Drive
is in programming mode)
TO DEACTIVATE RTS RADIO TECHNOLOGY:
a) Press the UP, MY and DOWN simultaneously until the moto-
rised product briefly moves UP and Down once and green
LED blinks 5 times.
TO ACTIVATE RTS RADIO TECHNOLOGY:
b) Briefly press the drive head programming button or plug in
the charger, the motorised product briefly moves UP and
Down once and green LED blinks 5 times.
A
B
A
A
A
B
B
PROG.
A
PROG.
B
1 2
A
B
A
A
A
B
B
PROG.
A
PROG.
B
A
B
A
A
A
B
B
PROG.
A
PROG.
B
1 2
A
B
A
A
A
B
B
PROG.
A
PROG.
B
A
B
A
A
A
B
B
PROG.
A
PROG.
B
ba
PROG.

Sonesse 40 WireFree RTS Li-ion EN
11Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3.8. BATTERY REPLACEMENT
Contact Somfy for battery model's recommendation.
Precaution
Replacement of the battery by an identical model only, must be carried out by a professional of
the motorization and the automation of the habitat.
Attention
• Do not use tools that could damage the drive when replacing the battery.
• Do not cut or damage the antenna cable.
1) If the drive is fixed to the tube, disassemble the motorised
product to access the self-tapping screws or steel pop rivets
(motor drive wheel side) and remove them.
2) Grab the drive head and pull out the drive by sliding it out of
the motorised product tube.
3) If necessary, remove the ring gear on the actuator tube to
access the two T8 torx screws or cruciform screws and
unscrew the drive head.
4) Remove carefully the drive head from the drive tube taking
care not to damage the wires and disconnect the battery.
5) Grab and remove the used battery by sliding it out of the
drive tube taking care not to damage the wires.
6) Insert and slide the new battery into the drive tube, leaving
the battery connector accessible from the outside of the
tube.
7) Connect the new battery.
8) Insert the drive head using the keying notches on the drive
tube taking care not to cut off the wires.
9) Screw the drive head using the two T6 torx screws or
cruciform screws to the drive tube.
10) Restart the installation in chapter 2.1.3. Drive/tube
assembly.
If necessary, readjust the end limits referring to chapter 2.4.2.
End limit readjustment.
=> 2.1.3. Drive/tube assembly
1
3
9
10
4
5
6
7
8
2

EN Sonesse 40 WireFree RTS Li-ion
12 Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
4. TECHNICAL DATA
Power supply (charger) 12 Vdc SELV
Frequency bands and maximum power used 433,42MHz
Torque 3 Nm
Speed 10-28 RPM
Electrical insulation III
Minimum distance between limits 1 turn
Operating temperature 0°C à + 60°C
Protection rating IP 30 (For indoor use only)
Charging temperature 0 / +45°C
Battery type Li-ion
Battery charging time 6 hours max.
Running time 5 minutes
Maximum number of associated control 12
For additional information on the technical data for this drive, contact your Somfy representative.
Please separate storage cells and batteries from other types of waste and recycle them via the
local collection facility.
We care about our environment. Do not dispose of the appliance with usual household waste.
Give it to an approved collection point for recycling.
US Patents n°8189620, 7852765, 8469171, 825388, 8597157, 9702190.
Patents and design patents pending.

Sonesse 40 WireFree RTS Li-ion ES
13
MANUAL TRADUCIDO
Estas instrucciones se aplican a todos los motores Sonesse 40 WireFree RTS Li-ion, las diferentes
versiones están disponibles en el presente catálogo.
ÍNDICE
ASPECTOS GENERALES
Instrucciones de seguridad
Peligro
Señala un peligro que provoca inmediatamente la muerte o lesiones graves.
Advertencia
Señala un peligro susceptible de provocar la muerte o lesiones graves.
Precaución
Señala un peligro susceptible de provocar lesiones leves o moderadamente graves.
Atención
Señala un peligro susceptible de dañar o destruir el producto.
1. INFORMACIÓN PREVIA
1.1. ÁMBITO DE APLICACIÓN
Las motorizaciones Sonesse 40 están diseñadas para accionar todo tipo de cortinas enrollables de interior
excepto mallorquinas.
El instalador, un profesional de la motorización doméstica o la domótica, deberá asegurarse de que el
producto motorizado, una vez instalado, cumpla la normativa local vigente, en especial la norma EN 13120
relativa a persianas interiores.
1.2. RESPONSABILIDAD
Antes de instalar y utilizar el motor, lea detenidamente esta guía. Además de las instrucciones que figuran en
esta guía, siga también las instrucciones detalladas en el documento adjunto Instrucciones de seguridad.
El motor debe ser instalado por un profesional de la motorización y automatización residencial de acuerdo
con las instrucciones de Somfy y la normativa vigente aplicable en el país de instalación.
Queda prohibido utilizar el motor fuera de cualquier campo de aplicación arriba descrito. Cualquier uso fuera
del campo de aplicación mencionado en esta guía y el documento adjunto Instrucciones de seguridad,
anulará cualquier responsabilidad y garantía de Somfy.
Tras la instalación del motor, el instalador deberá informar a sus clientes de las condiciones de uso y
mantenimiento y hacerles entrega de las instrucciones de uso y mantenimiento, así como del documento
adjunto Instrucciones de seguridad. Cualquier operación de Servicio Posventa en el motor requerirá la
intervención de un profesional de la motorización y la automatización residencial.
En caso de duda durante la instalación del motor o para obtener información adicional, consulte con un
representante de Somfy o visite el sitio web www.somfy.com.
1. Información previa 13
1.1. Ámbito de aplicación 13
1.2. Responsabilidad 13
2. Instalación 14
2.1. Montaje 14
2.2. Cableado 14
2.3. Puesta en marcha 15
2.4. Sugerencias y consejos de instalación 17
3. Uso y mantenimiento 19
3.1. Selección del modo: modo Enrollamiento
u Orientación 19
3.2. Control de subida, bajada y my: en modo
Enrollamiento 20
3.3. Control de subida, bajada y my: en modo
Orientación 20
3.4. Ajuste de la velocidad de inclinación 20
3.5. Posición favorita (my) 20
3.6. Ajuste de la velocidad 21
3.7. Sugerencias y consejos de utilización 22
3.8. Sustitución de la batería 23
4. Características técnicas 24

ES Sonesse 40 WireFree RTS Li-ion
14
2. INSTALACIÓN
Advertencia
• Las siguientes instrucciones deben ser cumplidas de carácter obligatorio por
el profesional de motorización y automatización residencial durante la instalación del motor.
• Cumple con las normas y la legislación vigentes en el país de instalación.
Atención
• No deje caer, golpee, perfore ni sumerja nunca el motor.
• Instale un punto de mando individual para cada motorización.
Asegúrese de que el LED, el botón de programación y la conexión de entrada sean visibles y
fácilmente accesibles después de la instalación.
2.1. MONTAJE
2.1.1. Preparación del motor
Atención
Compruebe que el diámetro interior del tubo del producto motorizado sea igual a Ø37mm o
superior.
1) Introduzca la corona (a) y la rueda motriz (b) en el motor.
2) Mida la longitud (L) entre el extremo de la rueda motriz y
la parte delantera.
2.1.2. Preparación del tubo
1) Corte el tubo a la longitud deseada.
2) Elimine las rebabas del tubo y retire los fragmentos.
2.1.3. Ensamblaje del motor/tubo
1) Deslice la motorización dentro del tubo. Inserte la rueda
alineándola con el perfil del tubo. Introduzca el motor hasta
la mitad y, a continuación, deslice la corona hacia abajo en
el motor e introdúzcala en el tubo. Por último, introduzca el
motor en el interior del tubo.
2) No es obligatorio, pero si fuera necesario, fije el tubo al
motor por medio de tornillos autorroscantes o remaches de
acero en función de la medida (L - ⁺⁄ 5/15 mm).
2.1.4. Montaje del conjunto tubo-motor en los soportes
Placa de la motorización para soporte específico.
Atención
La placa de la motorización debe montarse con los
tornillos que se incluyen en el kit Somfy.
Para una recepción óptima de la radio, la antena del motor debe estar recta y situada fuera del
cabezal (si se utiliza).
2.2. CABLEADO
Precaución
• Para garantizar la seguridad eléctrica, este motor de clase III debe recargarse mediante un
cargador recomendado por Somfy.
• El nivel de la batería debe ser inferior al 30% para transportarla por envío aéreo.
L
1
2
a b
12
1
2
L -
+/-
5/15 mm

Sonesse 40 WireFree RTS Li-ion ES
15
Atención
• Use un cargador (recomendado por Somfy) para cargar la batería de la motorización.
• Asegúrese de que la batería esté totalmente cargada antes de su instalación.
• Antes de realizar el ajuste, solo hay que cargar la batería si el LED parpadea 5 veces en rojo
al pulsar cualquier botón del punto de mando emparejado.
Detalles sobre el cabezal del motor:
a Antena
b LED
c Botón PROG.
d Enchufe para el cargador
1) Conecte el cargador al motor.
2) Cuando se haya completado la carga,
desconecte y guarde el cargador para usarlo en
el futuro.
El motor volverá al modo Nocturno si no se toca
durante 15 minutos. Para activar el motor, ver
2.3.1. Activación del motor.
2.3. PUESTA EN MARCHA
El LED naranja parpadea de forma continua en el modo de ajuste.
El LED verde parpadea una vez cuando se recibe una orden del mando a distancia emparejado.
2.3.1. Activación de la motorización
Para el desempaquetado inicial de la motorización, activar el
motor pulsando brevemente el botón de programación del
cabezal del motor o conectando el cargador.
El producto motorizado se desplaza ligeramente hacia arriba y
hacia abajo 3 veces, y se enciende el LED naranja.
2.3.2. Registro previo del punto de mando
Pulse simultáneamente los botones de subida y bajada del
punto de mando:
El producto motorizado subirá y bajará, y el punto de
mando quedará programado temporalmente en el producto
motorizado.
2.3.3. Comprobación del sentido de giro
Pulse el botón de subida del punto de mando:
a) Si el producto motorizado sube, el sentido de giro es
correcto: pase a la sección «Ajuste de los finales de carrera».
b) Si el producto motorizado baja, el sentido de giro es
incorrecto: continúe con el paso siguiente.
• b1) Pulse el botón MY del punto de mando hasta que el
producto motorizado suba y baje: el sentido de giro
se ha modificado, y el LED verde parpadea 5 veces.
• b2) Pulse el botón de subida del punto de mando para
confirmar el sentido de giro.
3x
a
b
=
=
b2b1
2.3.4.
Iluminación LED Comportamiento
LED rojo fijo. Cargando.
El LED verde parpadea dos
veces cada 10 segundos. La carga está a punto de finalizar.
Verde fijo. Carga finalizada.
a
c
d
b

ES Sonesse 40 WireFree RTS Li-ion
16
2.3.4. Ajuste de los finales de carrera
Los finales de carrera pueden ajustarse en cualquier orden.
1) Mantenga pulsado el botón de subida para desplazar el
producto motorizado hasta la posición superior deseada.
Si es necesario, ajuste la posición superior utilizando los
botones de subida o de bajada, y el LED verde parpadeará
5 veces.
2) Para memorizar el límite superior (UP): Pulse
simultáneamente los botones MY y de bajada, y suéltelos
cuando el producto motorizado comience a moverse. Se
memoriza el límite superior.
3) Pulse el botón MY cuando el producto motorizado alcance la
posición inferior deseada. Si es necesario, ajuste la posición
inferior utilizando los botones de subida o de bajada.
4) Para memorizar el límite inferior (DOWN): Pulse
simultáneamente los botones MY y de subida, y suéltelos cuando
el producto motorizado comience a moverse. Se memoriza el
límite inferior. El producto motorizado se desplaza hacia arriba y
se detiene en el límite superior, y el LED verde parpadea 5 veces.
5) Para confirmar y completar la programación del final de carrera: Mantenga pulsado el botón MY
hasta que el producto motorizado suba y baje ligeramente. Se registran los finales de carrera.
2.3.5. Active/desactive la radiotecnología «RTS» cuando el punto de mando esté
preprogramado temporalmente (sin emparejar) con el producto motorizado.
Esta función se usa para desactivar la transmisión por radio para conservar la duración de la batería
durante el envío o cuando el producto no se va a usar durante un intervalo de tiempo prolongado (p. ej.,
porque está almacenado).
1) Para desactivar la radiotecnología Somfy «RTS», pulse
simultáneamente los botones UP, MY y DOWN hasta que
el producto motorizado suba y baje una vez y el LED verde
parpadee 5 veces.
2) Para activar la radiotecnología Somfy "RTS", pulse brevemente
el botón de programación del cabezal del motor. El producto
motorizado subirá y bajará brevemente dos veces.
2.3.6. Registro del «Emparejamiento» del punto de mando
Después de grabar los finales de carrera:
Pulse brevemente el botón de programación del punto de mando.
El producto motorizado sube y baja ligeramente para confirmar el
emparejamiento.
El punto de mando se registra como «emparejado» con el producto
motorizado, y el LED verde parpadea 5 veces.
1 2
3 4
5
1 2
2x
PROG.

Sonesse 40 WireFree RTS Li-ion ES
17
2.4. SUGERENCIAS Y CONSEJOS DE INSTALACIÓN
2.4.1. ¿Alguna pregunta sobre la motorización?
Observaciones Posibles causas Soluciones
El producto motorizado no
funciona.
El nivel de batería del motor es bajo, por lo que
es necesario cargarlo. El LED rojo parpadea 5
veces cuando se pulsa cualquier botón de un
punto de mando emparejado.
Conecte el cargador.
La pila del punto de mando está agotada.
El LED no se ilumina cuando se pulsa cualquier
botón de un punto de mando emparejado.
Compruebe si el nivel de carga de la pila
es bajo y sustitúyala en caso necesario.
El punto de mando no es compatible o no
está programado. El LED no se ilumina
cuando se pulsa cualquier botón del punto
de mando.
Compruebe la compatibilidad o empareje
el punto de mando según se describe en el
capítulo 3.7.1. Adición o eliminación del
punto de mando .
Un obstáculo impide el movimiento del producto
motorizado. El LED rojo se ilumina de forma fija.
Retire el obstáculo.
La posición de la motorización está fuera de los
finales de carrera. El LED rojo parpadea 2 veces
de forma intermitente y continua.
Pase a la sección «Ajuste de los finales
de carrera»
El motor no está ajustado ni emparejado. El LED
naranja se ilumina de forma fija.
Pase a la sección «Puesta en marcha»
Se ha activado la protección térmica. El LED
parpadea en rojo de forma continua
Espere a que se enfríe la motorización (el
LED se apagará)
El producto motorizado se
detiene demasiado pronto.
Los finales de carrera están mal ajustados Vuelva a ajustar los finales de carrera.
El producto motorizado ha excedido el límite
de peso recomendado.
Sustituya el producto motorizado.
Batería baja. El LED rojo parpadea 5 veces
cuando se pulsa cualquier botón de un punto
de mando emparejado.
Cargar la batería.
No es posible realizar el ajuste.
El motor se moverá 3 veces
ligeramente en una dirección y
otras 3 en la otra
El LED rojo parpadeará 3
veces y otras 3 veces de forma
intermitente.
Se ha alcanzado el número máximo de puntos
de mando.
Para añadir un nuevo punto de mando,
borre otros puntos de mando de la
memoria como se describe en 2.4.5.
Borrado de los puntos de mando de
la memoria
Se ha alcanzado el valor máximo/mínimo del
ajuste.
Realice un ajuste correcto.
Los finales de carrera están muy cerca Reajuste los finales de carrera como se
describe en el capítulo 2.4.2. Reajuste
del final de carrera
El LED rojo parpadea
lentamente durante 3
segundos antes y después
de que el motor esté en
funcionamiento.
Batería baja. La capacidad de la memoria es
menor o igual al 5%.
Cargar la batería.

ES Sonesse 40 WireFree RTS Li-ion
18
2.4.2. Reajuste del final de carrera
Atención
El punto de mando tiene que estar emparejado con el producto motorizado.
El LED naranja parpadea lentamente hasta que se ha registrado el nuevo final de carrera.
2.4.2.1. Reajuste del final de carrera superior
1) Pulse brevemente el botón de subida para desplazar el producto
motorizado hasta el fin de carrera superior.
2) Mantenga pulsados simultáneamente los botones de subida
y bajada hasta que el producto motorizado suba y baje
ligeramente.
3) Mantenga pulsadoel botónde subidao debajada para desplazar
el producto motorizado hasta la nueva posición deseada.
4) Para confirmar la nueva posición, mantenga pulsado el botón
MY hasta que el producto motorizado suba y baje ligeramente
y el LED verde parpadee 5 veces.
2.4.2.2. Reajuste del final de carrera inferior
1) Pulse brevemente el botón de bajada para desplazar el producto
motorizado hasta el fin de carrera inferior.
2) Mantenga pulsados simultáneamente los botones de subida
y bajada hasta que el producto motorizado suba y baje
ligeramente.
3) Mantenga pulsado el botón de subida o de bajada para desplazar
el producto motorizado hasta la nueva posición deseada.
4) Para confirmar la nueva posición, mantenga pulsado el botón
MY hasta que el producto motorizado suba y baje y el LED verde
parpadee 5 veces.
2.4.3. Modificación del sentido de rotación del motor
1) Mediante el botón de subida o de bajada del punto de mando,
aleje el producto motorizado de los finales de carrera.
2) Mantenga pulsados simultáneamente los botones de subida
(UP) y bajada (DOWN) hasta que el producto motorizado suba
y baje ligeramente y el LED naranja empiece a parpadear
lentamente.
3) Pulse el botón MY hasta que el producto motorizado efectúe
un movimiento de subida y bajada para invertir el sentido de
giro y el LED verde parpadee 5 veces.
4) Pulse el botón de subida para comprobar el nuevo sentido de rotación. Se invertirá el sentido de
giro del motor
2.4.4. Modificación del sentido de giro de la rueda
1) Mediante el botón de subida o de bajada del punto de mando,
aleje el producto motorizado de los finales de carrera.
2) Mantenga pulsados simultáneamente los botones de subida
(UP) y bajada (DOWN) hasta que el producto motorizado
suba y baje ligeramente y el LED naranja empiece a
parpadear lentamente.
3) Pulse simultáneamente los botones MY y de subida y
bajada hasta que el producto motorizado efectúe un ligero
movimiento de subida y bajada; se producirá una inversión
del giro de la rueda y el LED verde parpadeará 5 veces.
1 2
34
1 2
34
1 2
34
1
2 3
