Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Med förbehåll för konstruktionsändringar.
©NIBE 2019.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar eller ser-
var anläggningen.
ALLMÄNT
UKV 500 är konstruerad och tillverkad enligt god teknisk
praxis1för att säkerställa en säker användning.
1Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3.
SERIENUMMER
Serienumret hittar du på toppen av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
ÅTERVINNING
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
LANDSSPECIFIK INFORMATION
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
UKV 500 av gäller konsumentlagarna. För fullständiga
villkor se www.konsumentverket.se. Mellan NIBE och
det företag som sålt produkten gäller AA VVS. I enlighet
med denna lämnar NIBE tre års produktgaranti till före-
taget som sålt produkten. Produktgarantin ersätter inte
höjd energiförbrukning eller skada som uppkommit p.g.a.
yttre omständigheter som t.ex. felaktig installation, vat-
tenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
UKV 500 | SE4
Svenska

INSTALLATIONSKONTROLL
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Värmebärare (sida 11)
Avstängningsventiler
Säkerhetsventil
5UKV 500 | SE

Till användaren
TILLSYN OCH SKÖTSEL
Säkerhetsventilen i det system där ackumulatortanken
är installerad ska kontrolleras regelbundet (ca fyra
gånger per år) för att förhindra igensättning.
Kontrollen sker genom att öppna säkerhetsventilen
manuellt, vatten ska då strömma genom spillröret.
Skulle så ej ske är säkerhetsventilen defekt och måste
bytas.
TÖMNING
1. Stäng inkommande kallvatten.
2. Öppna avtappningsanslutningen, eller avtappnings-
ventilen om en sådan är monterad.
OBS!
Vattenstänk vid avtappningsanslutningen eller
avtappningsventilen kan förkomma.
Skållningsrisk kan föreligga.
Vid tömning måste luft tillföras ackumulatortanken ge-
nom att avluftningsventilen eller en varmvattenanslut-
ning öppnas.
För att ackumulatortanken ska bli helt tömd, fordras att
en slang alternativt ett rör vars utlopp mynnar under
beredarens lägsta nivå monteras på avtappningsanslut-
ningen eller avtappningsventilen. Vid montering där
frostrisk finns ska ackumulatortanken tömmas då den
ej är i drift. Frysning medför att ackumulatortanken kan
sprängas.
SERVICE
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum skall alltid
uppges.
Endast av NIBE levererade reservdelar får användas.
UKV 500 | SE6

Till installatören
ALLMÄNT
UKV 500 kan ha flera olika användningsområden.
UKV 500 kan användas vid extern styrning på värmesy-
stemet. Värmepumpen laddar då UKV 500 med flytande
eller fast kondensering. Den externa styrningen styr
värmedistributionen från UKV 500 till förbrukaren. Om
flödet till värmesystemet kan strypas t.ex. med radiator-
termostater monteras en UKV 500 som mellantank.
Detta medför ett säkert flöde för värmepumpen.
UKV 500 möjliggör också ett högre flöde till värmesyste-
met än över värmepumpen. I vissa installationer uppstår
s.k. värmeknäppningar till följd av rörelser vid tempera-
turförändringar. För att eliminera tillfälliga temperaturför-
ändringar, och därmed undvika värmeknäppningar,
monteras en UKV 500 efter värmeanläggningen.
UKV 500 kan även användas för att öka systemvolymen
och därmed kan driftproblem undvikas.
Ackumulatortanken består av en stålbehållare.
Ackumulatortanken är konstruerad och tillverkad för ett
maximalt avsäkringstryck av 6 bar.
Högsta tillåtna temperatur är 85 °C.
Isoleringen på UKV 500 består på sidorna av EPS med
en tjocklet på 85 mm, detta ger en god värmeisolering.
Isoleringen och ytterbeklädnaden av vit plast är enkelt
demonterbar för att förenkla förflyttning av ackumulator-
tanken genom till exempel dörröppningar.
TRANSPORT
UKV 500 ska transporteras och förvaras stående och
torrt. Vid inforsling i byggnaden kan UKV 500 dock för-
siktigt läggas på rygg.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
UPPSTÄLLNING
UKV 500 får endast installeras stående.
Ackumulatortanken ska installeras i ett torrt utrymme
och med en temperatur som inte understiger 0 °C
(frostfritt).
Placera UKV 500 på ett fast underlag som tål dess tyngd,
helst betonggolv eller betongfundament. Använd produk-
tens justerbara fötter för att få en vågrät och stabil upp-
ställning.
0-15 mm

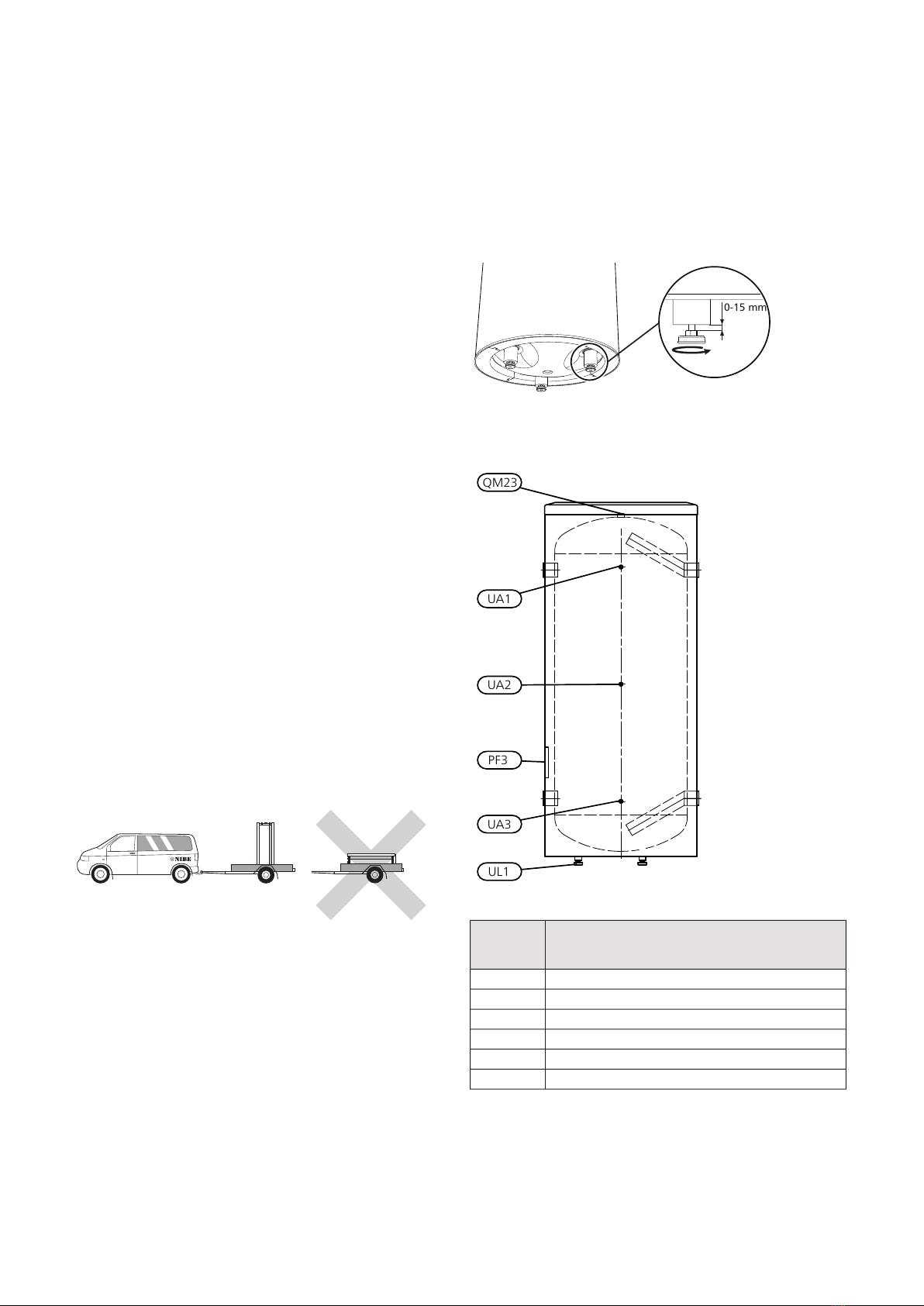

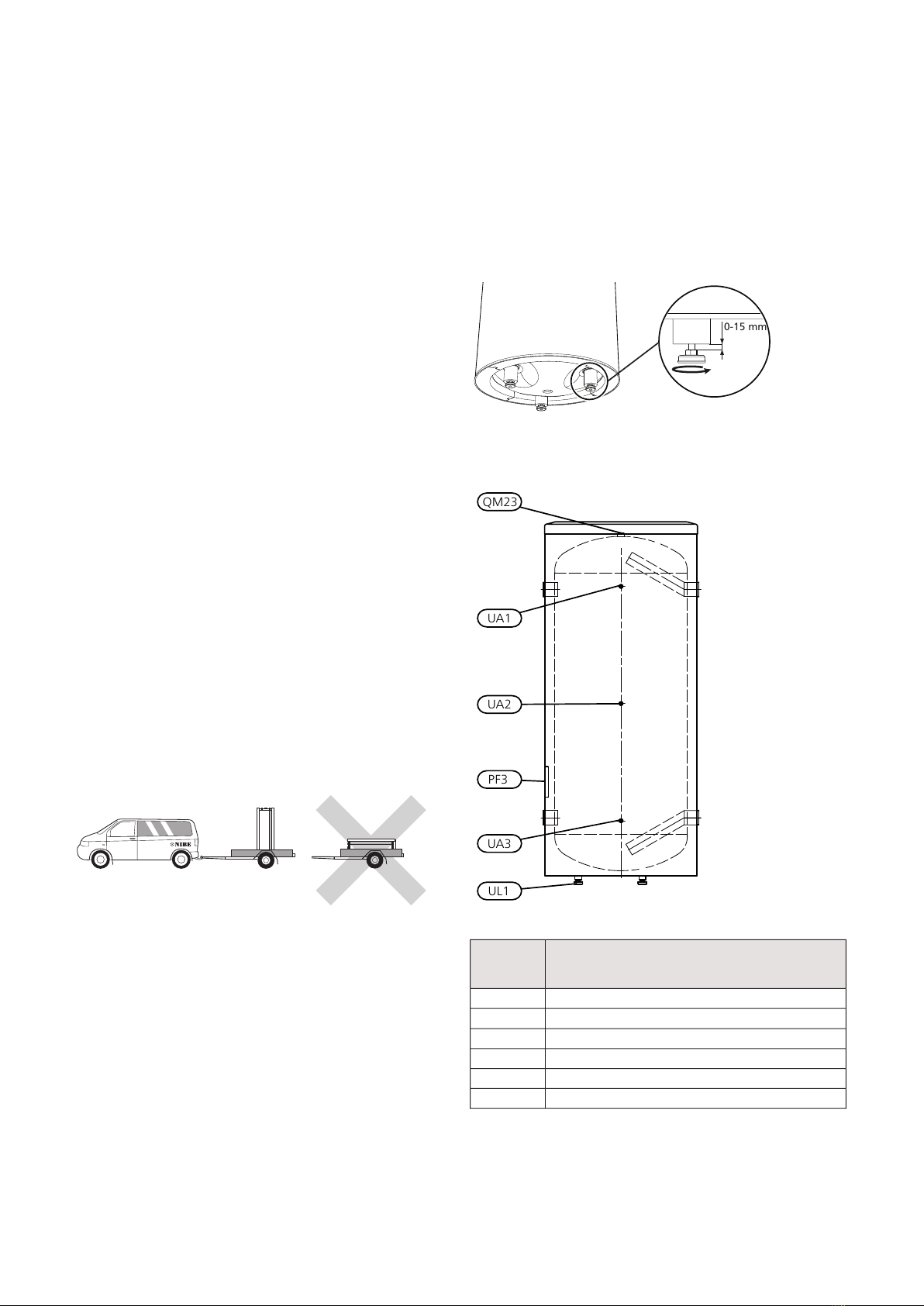

KOMPONENTPLACERING
UKV 500
QM23
PF3
UL1
UA1
UA2
UA3
BenämningBeteck-
ning
Dykrör Ø9,5 mmUA1
Dykrör Ø9,5 mmUA2
Dykrör Ø9,5 mmUA3
Ställbara fötterUL1
SerienummerskyltPF3
AvluftningsventilQM23
7UKV 500 | SE

DEMONTERING AV ISOLERING
Isoleringen är demonterbar, för att underlätta hantering
i trånga utrymmen.
(Diametern utan isolering är för UKV 500 Ø 662 mm).
• Lyft av topplocket och tag bort isoleringen i toppen.
• Lossa samtliga skruvar längs skarvskenan.
• Tag bort isoleringsmanteln.
• Demontera de fyra isoleringsmanteldelarna.
Bilden visar demontering av isolering på UKV 500
LEK
När ackumulatortanken är placerad på rätt plats återmon-
teras de borttagna komponenterna i omvänd ordning.
Slutligen monteras alla medlevererade täckbrickor på
respektive anslutning, genom att trycka dem över anslut-
ningarna.
TÄNK PÅ!
Montera täckbrickorna innan rörinstallationen
görs.
UKV 500 | SE8

INSTALLATION
Ackumulatortanken ska installeras stående. De fyra föt-
terna är justerbara i höjdled.
Samtliga anslutningar (även anslutningar och hål som
inte används) ska isoleras för att minimera tomgångsför-
lusterna.

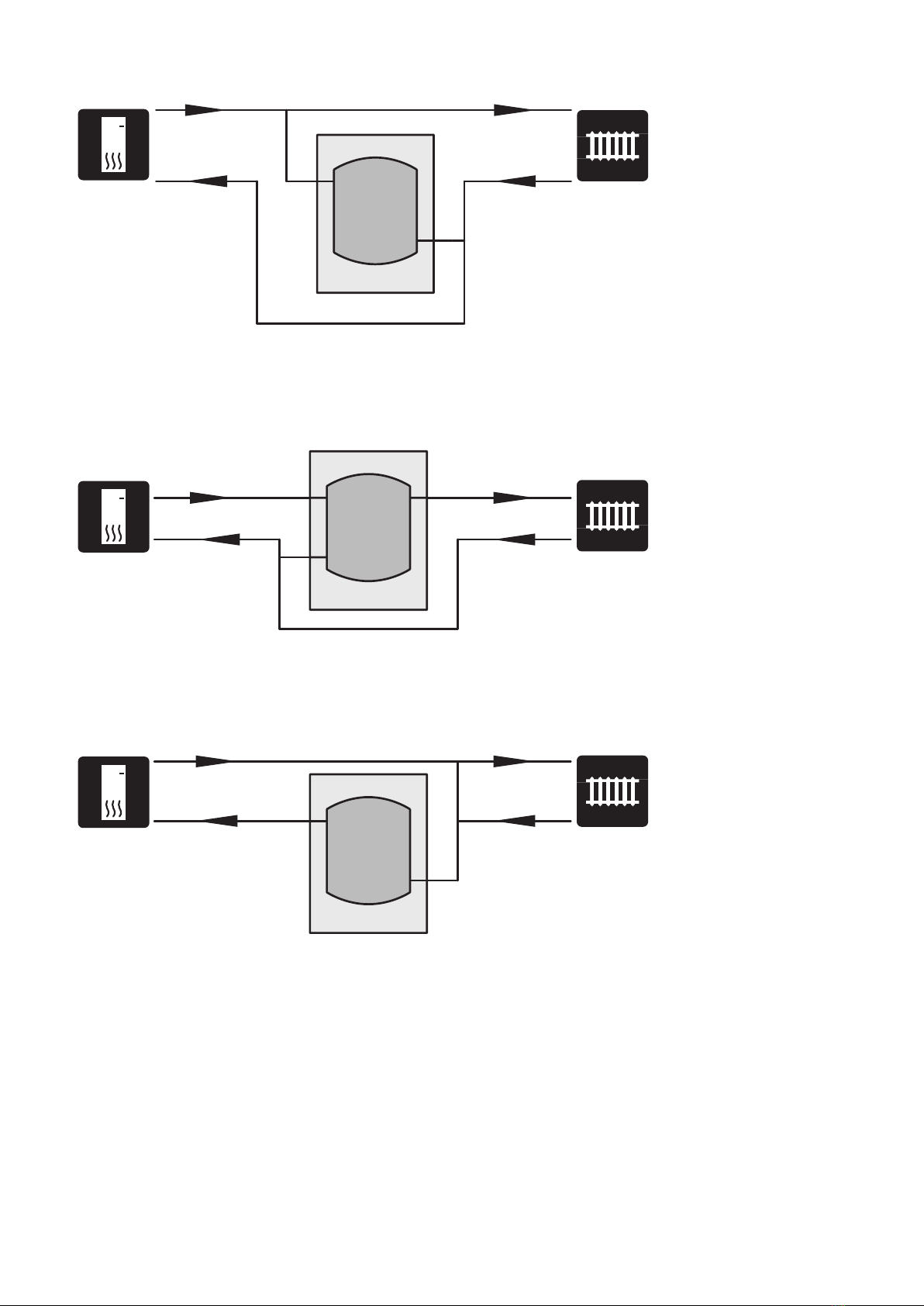

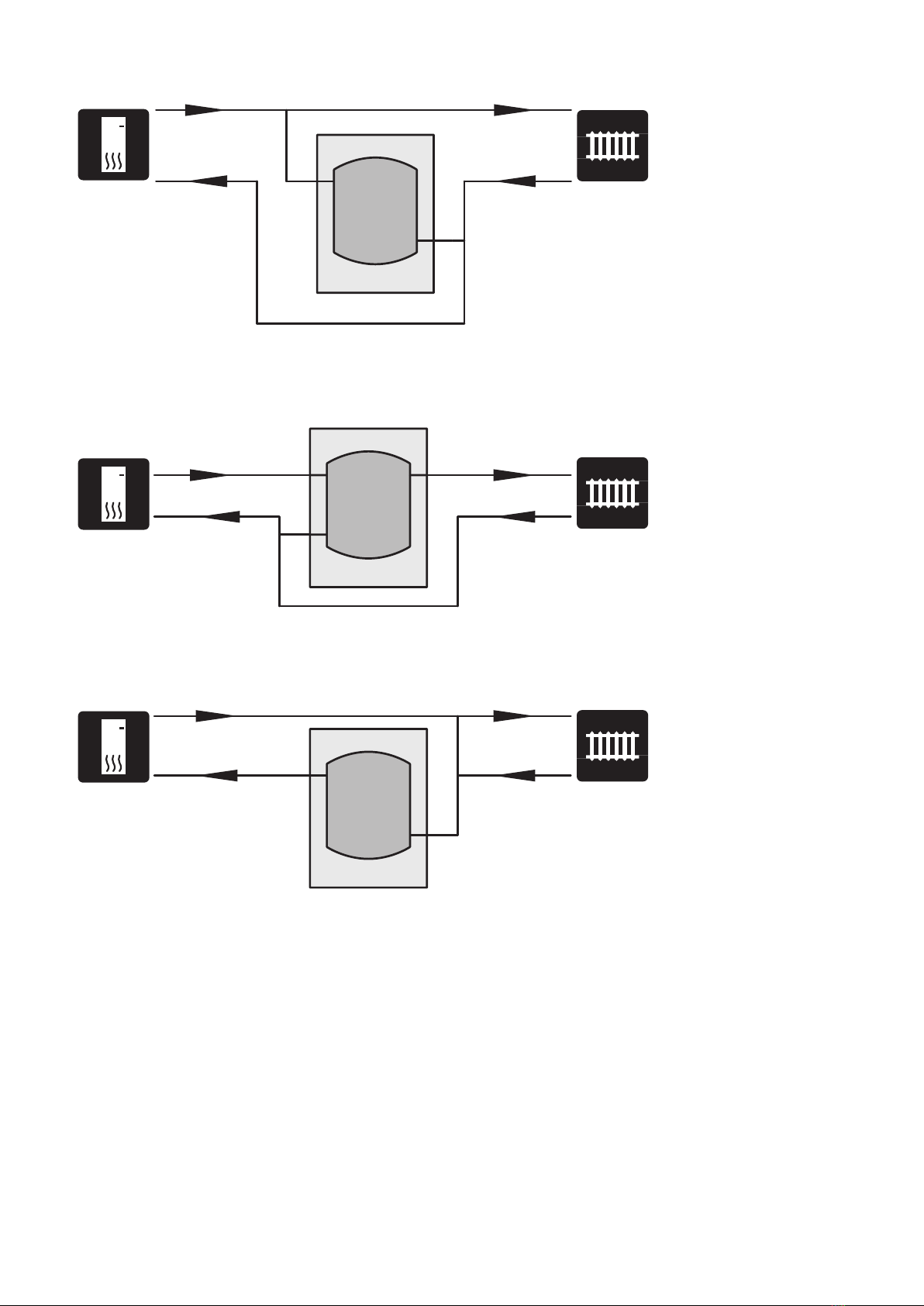

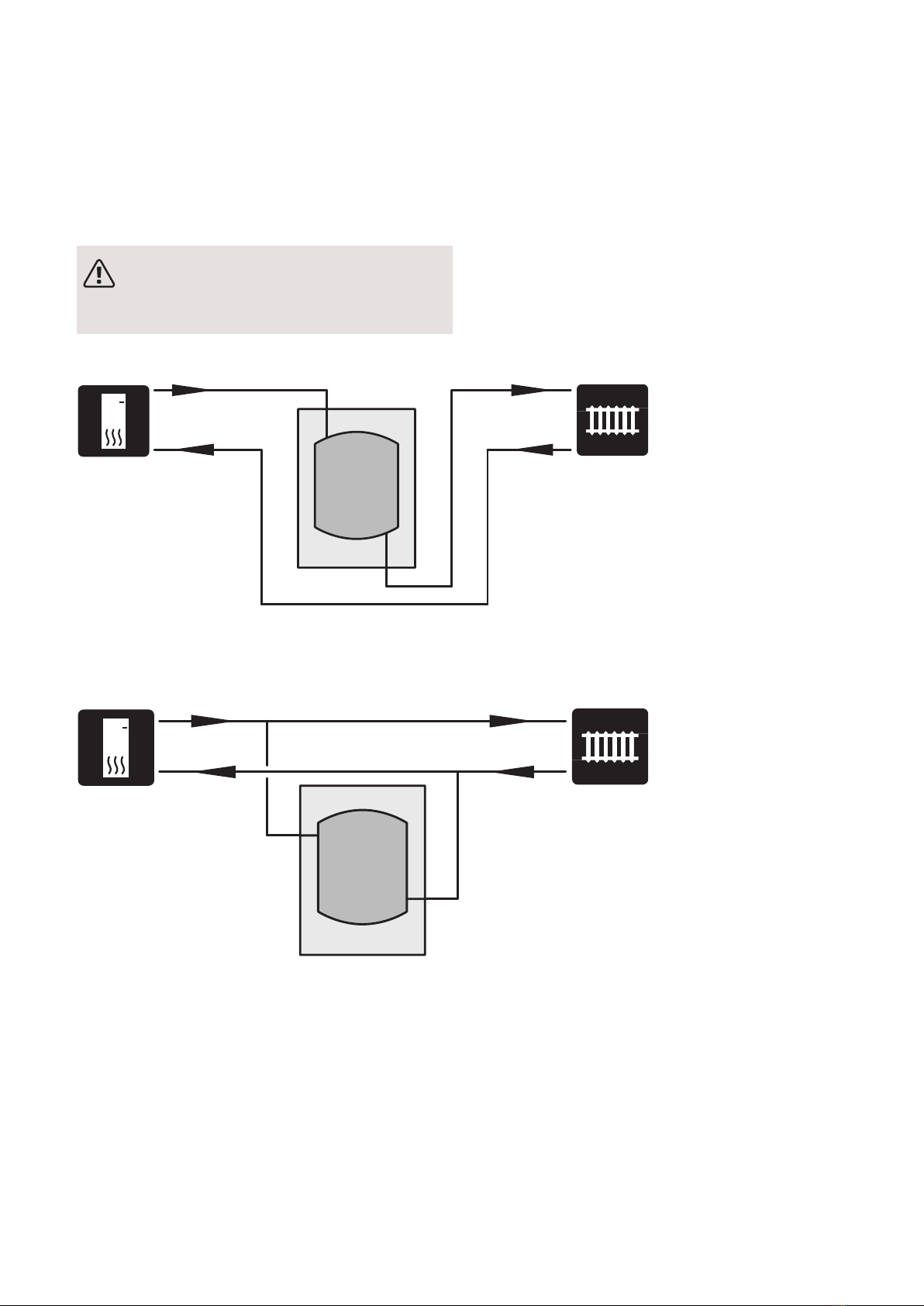

DOCKNINGAR
OBS!
Detta är principschemor. Verklig anläggning
ska projekteras enligt gällande normer.
Volymökning samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump installeras
en UKV 500 som volymhöjare.
Volym- och flödeshöjare samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller
flödet stryps okontrollerat installeras en UKV 500 som volym- och flödeshöjare.
9UKV 500 | SE

Volym och flödesutjämnare, 2-rörs lågtempererat obalanserat lågflöde
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller
flödet stryps okontrollerat installeras en UKV 500 som volym- och flödeshöjare.
Volym och flödesutjämnare, 3-rörs lågtempererat obalanserat flöde max två kompressorer
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller
flödet stryps okontrollerat installeras en UKV 500 som volym- och flödeshöjare.
Volymökning samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump installeras
en UKV 500 som volymhöjare.
UKV 500 | SE10

RÖRINSTALLATION
Rörinstallation ska utföras enligt gällande regler.
Avtappningsventilen monteras på värmesystemets re-
turledning (XL9).
Systemet där UKV 500 är installerad ska förses med
säkerhetsventilen på högst 6 bar (0,6 MPa).
Spillrörets dimension ska vara samma som säkerhets-
ventilens. Förlägg spillvattenrör från säkerhetsventilen
sluttande i hela sin längd och se till att det är frostfritt
anordnat och väl stagat. Mynningen på spillröret ska
vara synlig och inte vara placerad i närheten av elektriska
komponenter.
Säkerställ att inkommande vatten är rent.
Vid oklarhet kontakta rörinstallatör alternativt se gällande
normer.
PÅFYLLNING
Påfyllning av ackumulatortanken sker genom att:
1. Öppna avluftningsventilen (QM23) i toppen på acku-
mulatortanken.
2. Fyll på kärlet genom avtappningsventilen.
3. När det endast kommer vatten ur avluftningsventilen
(till en början kommer luftblandat vatten ut ur venti-
len) kan avluftningsventilen stängas och ackumula-
tortanken är fylld.
11UKV 500 | SE

Tekniska uppgifter

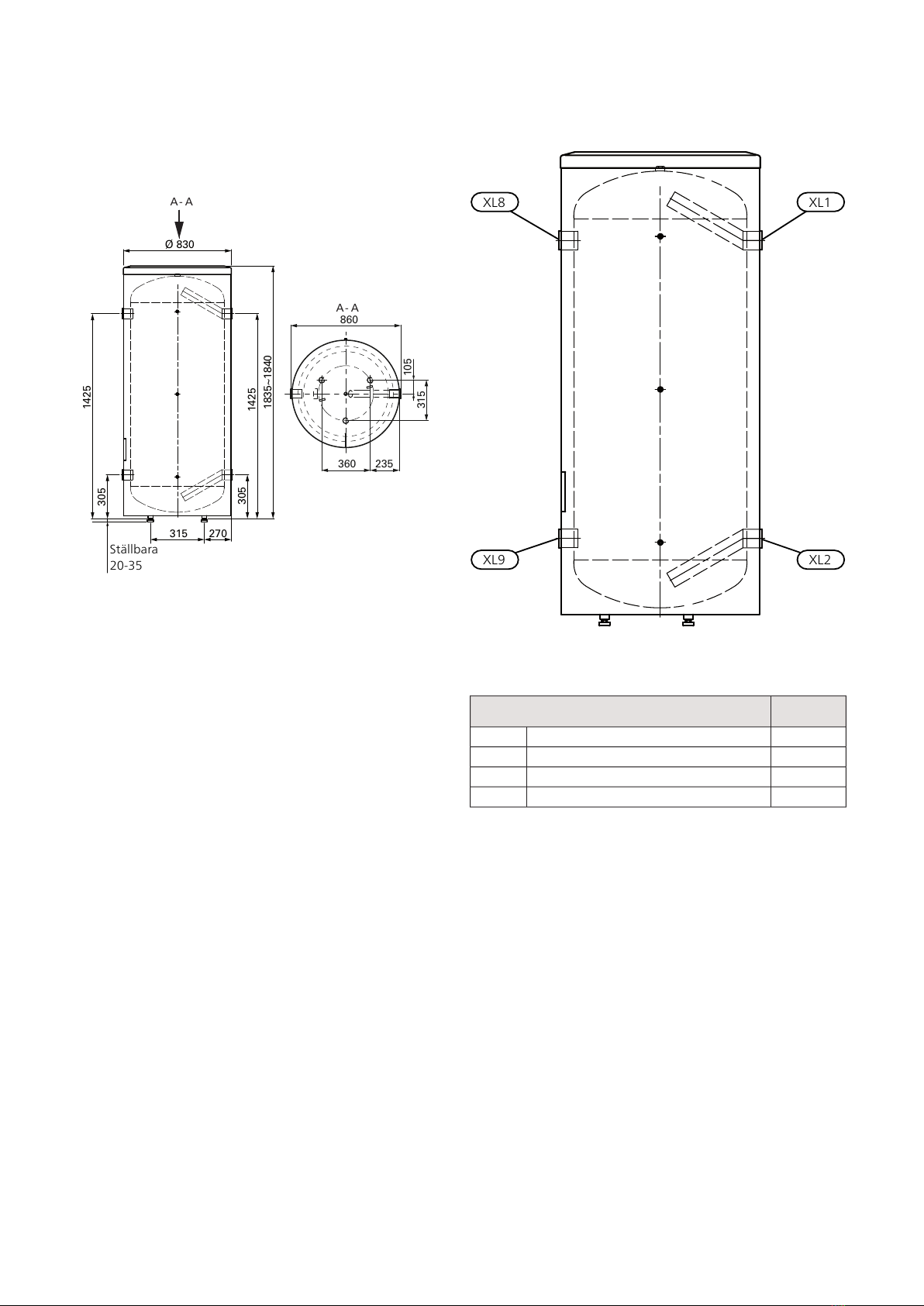

MÅTT
UKV 500
A- A
A- A
315 270
305
305
1425
1425
1835~1840
Ø 830
20+15/-0
360 235
105
315
860
Ställbara
20-35
RÖRANSLUTNINGAR
UKV 500
XL2
XL1
XL9
XL8
RÖRDIMENSIONER
Anslutning
G2" inv.Framledning värmesystemXL1
G2" inv.Returledning värmesystemXL2
G2" inv.Dockning från värmepumpXL8
G2" inv.Dockning till värmepumpXL9
UKV 500 | SE12

TEKNISKA DATA
UKV 500Modell
CEffektivitetsklass1
830mmDiameter Ø
662mmDiameter utan isolering Ø
1835-1840mmHöjd
2040mmErforderlig reshöjd
492literVolym
110kgNettovikt
6barMax arbetstryck
85°CMax arbetstemperatur
651 97 84RSK nr
080 114Art. nr
1Skala för produktens effektivitetsklass A+ till F.
ENERGIMÄRKNING
NIBETillverkare
UKV-500Modell
C
Effektivitetsklass
100WVärmeförlust
492lVolym
13UKV 500 | SE

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2019.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should consider when installing
or servicing the installation.
GENERAL
UKV 500 is designed and manufactured according to
good technical practice1in order to ensure safe usage.
1Pressure Equipment Directive 2014/68/EU Article 4 point 3.
SERIAL NUMBER
The serial number can be found on top of the product.
Caution
Always give the product's serial number when
reporting a fault.
RECOVERY
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type
of service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current le-
gislation.
UKV 500 | GB14
English

INSPECTION OF THE INSTALLATION
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Heating medium (page 21)
Shut off valves
Safety valve
15UKV 500 | GB

For the User
MAINTENANCE
The safety valve in the system where the accumulator
tank is installed must be inspected regularly (about four
times a year) to prevent blockages.
To inspect the valve, open the safety valve manually
and check that water flows through the overflow pipe.
If this does not happen then the safety valve is defective
and must be replaced.
EMPTYING
1. Shut off the incoming cold water.
2. Open the drain connection, or the drain valve if fit-
ted.
NOTE
Water may splash at the drain connection or
the drain valve.
There is a risk of scalding.
During draining, air must be let into the accumulator
tank by opening a vent valve or a hot water connection.
To ensure that the accumulator tank drains completely,
a hose or a pipe with an outlet below the lowest level
of the water heater must be attached to the drain con-
nection or drain valve. When installed where there is a
risk of frost, the accumulator tank must be emptied
whenever it is not in operation. Freezing could result in
the accumulator tank bursting.
SERVICE
For service, contact the installer. The serial number (PF3)
(14 digits) and installation date should always be stated.
Only replacement parts supplied by NIBE may be used.
UKV 500 | GB16

For the Installer
GENERAL
UKV 500 can have several different applications.
UKV 500 can be used during external control of the
heating system. The heat pump then charges UKV 500
with floating or fixed condensing. The external control
function controls the heat distribution from UKV 500 to
the consumer. If the flow to the heating system can be
restricted using radiator thermostats for example, install
a UKV 500 as an intermediate tank. This ensures a se-
cure flow for the heat pump. UKV 500 also allows a
greater flow to the heating system than across the heat
pump. In some installations, so-called heat spikes occur
as a result of movements during temperature changes.
To eliminate temporary temperature changes, and
thereby prevent heat spikes, install a UKV 500 after the
heating installation. UKV 500 can also be used to in-
crease the system volume and prevent malfunctions.
The accumulator tank consists of a steel vessel.
The accumulator tank is designed and manufactured for
a maximum cut-off pressure of 6 bar.
Maximum permitted temperature is 85 °C.
The insulation on the sides of UKV 500 consists of EPS
with a thickness of 85 mm, which provides excellent
heat insulation. The insulation and white plastic outer
cladding can easily be removed to make it easier to
move the accumulator tank through doorways, for ex-
ample.
TRANSPORT
UKV 500 should be transported and stored vertically in
a dry place. The UKV 500 may, however, be carefully
laid on its back when being moved into a building.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
ASSEMBLY
UKV 500 must only be installed vertically.
The accumulator tank must be installed in a dry area at
a temperature that does not drop below 0 °C (frost-free).

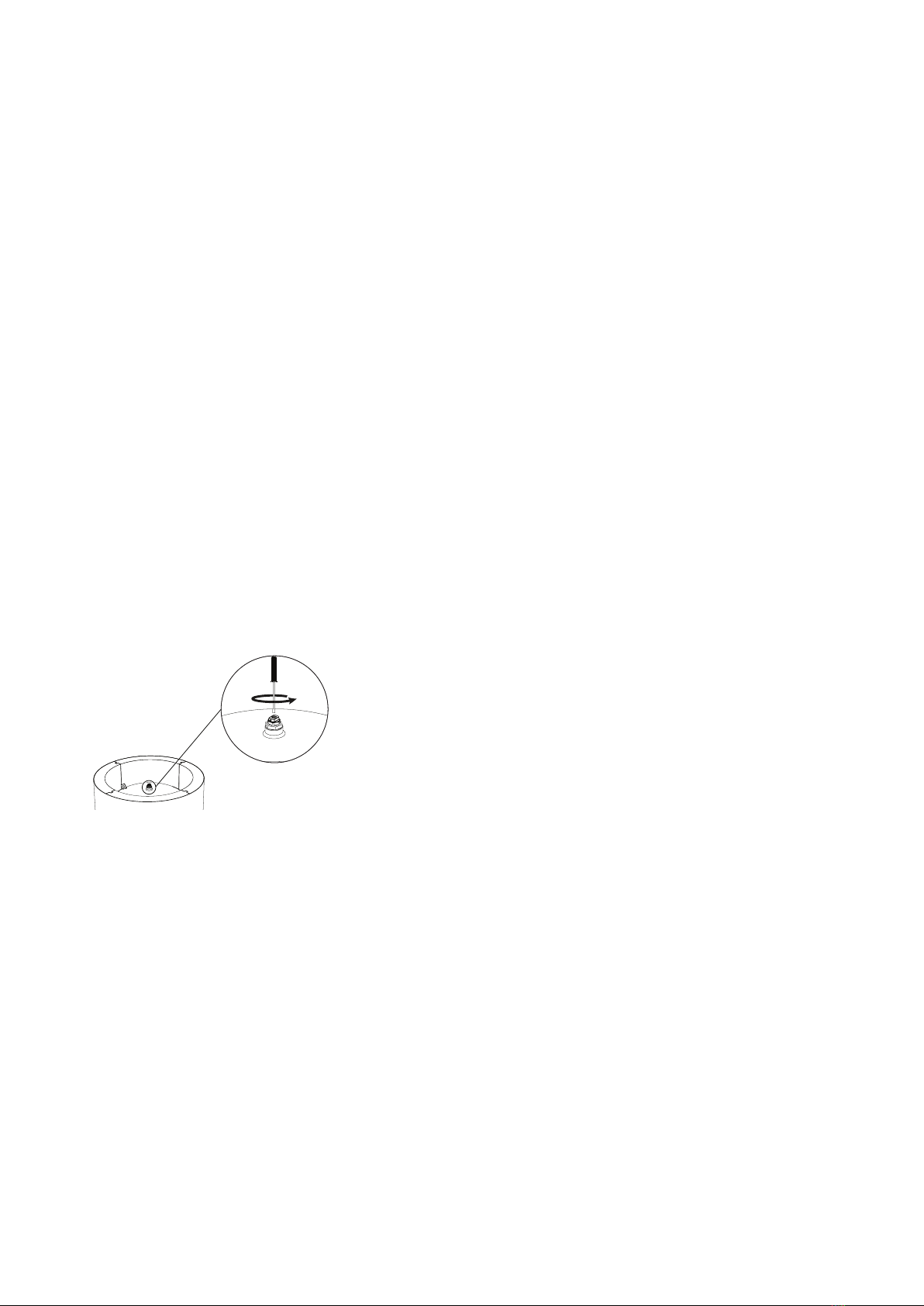

Position UKV 500 on a firm base that can take the
weight, preferably on a concrete floor or foundation.
Use the product's adjustable feet to obtain a horizontal
and stable set-up.
0-15 mm
COMPONENT LOCATION
UKV 500
QM23
PF3
UL1
UA1
UA2
UA3
NameDesigna-
tion
Submerged tube Ø9,5 mmUA1
Submerged tube Ø9,5 mmUA2
Submerged tube Ø9,5 mmUA3
Adjustable feetUL1
Serial number platePF3
Venting valveQM23
17UKV 500 | GB

REMOVING THE INSULATION
The insulation can be removed to facilitate handling in
confined spaces.
(The diameter without insulation for UKV 500 is Ø 662
mm).
• Lift off the top cover and remove the insulation at the
top.
• Remove all screws along the joining plate.
• Remove the insulated jacket.
• Remove the four insulated jacket sections.
The figure shows removal of insulation on UKV 500
LEK
When the accumulator tank has been placed in the cor-
rect location, reinstall the removed components in the
reverse order.
Finally, fit all the supplied cover discs on the relevant
connections by pressing them over the connections.
Caution
Fit the cover discs before the pipe installation
is made.
UKV 500 | GB18

INSTALLATION
The accumulator tank must be installed in an upright
position. The four feet are vertically adjustable.
All connections (including connections or holes that are
not used) must be insulated to minimise energy losses.
DOCKINGS
NOTE
These are outline diagrams. Actual installations
must be planned according to applicable
standards.
Volume increase as well as reduction of heat spikes
A UKV 500 is installed as a volume increaser in those cases where the system volume in the climate system is
below the minimum recommended volume for the heat pump.
Volume and flow increaser and reduction in heat spikes
A UKV 500 is installed as a volume and flow increaser in those cases where the system volume in the climate
system is below the minimum recommended volume for the heat pump and/or the flow is restricted without
control.
19UKV 500 | GB

Volume and flow equaliser, 2-pipe, low temperature, unbalanced and low flow
A UKV 500 is installed as a volume and flow increaser in those cases where the system volume in the climate
system is below the minimum recommended volume for the heat pump and/or the flow is restricted without
control.
Volume and flow equaliser, 3-pipe, low temperature, unbalanced flow, max. two compressors
A UKV 500 is installed as a volume and flow increaser in those cases where the system volume in the climate
system is below the minimum recommended volume for the heat pump and/or the flow is restricted without
control.
Volume increase as well as reduction of heat spikes
A UKV 500 is installed as a volume increaser in those cases where the system volume in the climate system is
below the minimum recommended volume for the heat pump.
UKV 500 | GB20
