Symboler
OBS!
Denna symbol betyder fara för maskin eller
människa.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan un-
derlätta handhavandet av produkten.
Allmänt
Serienummer
Serienumret hittar du på toppen av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
Återvinning
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
Landsspecifik information
Installatörshandboken
Denna installatörshandbok ska lämnas kvar hos kunden.
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt VPB
500, 750, 1000 av gäller konsumentlagarna. För fullstän-
diga villkor se www.konsumentverket.se. Mellan NIBE
och det företag som sålt produkten gäller AA VVS. I en-
lighet med denna lämnar NIBE tre års produktgaranti till
företaget som sålt produkten. Produktgarantin ersätter
inte höjd energiförbrukning eller skada som uppkommit
p.g.a. yttre omständigheter som t.ex. felaktig installation,
låg vattenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
VPB 500, 750, 1000 | SE4
1 Viktig information

Installationskontroll
Enligt gällande regler skall värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får
endast utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 11)
Avstängningsventiler
Blandningsventil
Kallvatten (sida 11)
Avstängningsventiler
Backventil
Säkerhetsventil
El (sida 12)
Ansluten matning
Givare
5VPB 500, 750, 1000 | SE

Kontaktinformation
KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.knv.at
AT
NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.ch
CH
Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.cz
CZ
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 Celle
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.de
DE
Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk
Tel: [phone] Fax: [phone] E-mail: [email protected] www.volundvt.dk
DK
NIBE Energy Systems OY, Juurakkotie 3, 01510 Vantaa
Puh: 09-274 697 0 Fax: [phone] E-mail: inf[email protected] www.nibe.fi
FI
NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux
Tel : [phone] Fax : [phone] E-mail: [email protected] www.nibe.fr
FR
NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG
Tel: [phone] Fax: [phone] E-mail: [email protected].uk www.nibe.co.uk
GB
NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibenl.nl
NL
ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo
Tel. sentralbord: [phone] E-mail: [email protected] www.nibeenergysystems.no
NO
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOK
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.biawar.com.pl
PL
© "EVAN" 17, per. Boynovskiy, Nizhny Novgorod
Tel./fax [phone] E-mail: [email protected] www.nibe-evan.ru
RU
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.se
SE
För länder som inte nämns i denna lista, kontakta NIBE Sverige eller kontrollera www.nibe.eu för mer information.
VPB 500, 750, 1000 | SE6

Tillsyn och skötsel
Säkerhetsventilen ska kontrolleras regelbundet (ca fyra
gånger per år) för att förhindra igensättning.
Kontrollen sker genom att öppna säkerhetsventilen
manuellt, vatten ska då strömma genom spillröret.
Skulle så ej ske är säkerhetsventilen defekt och måste
bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
Tömning
1. Bryt strömmen till beredaren.
2. Stäng inkommande kallvatten.
3. Öppna avtappningsanslutningen, eller avtappnings-
ventilen (Bipackad) om en sådan är monterad.
Vid tömning måste luft tillföras beredaren genom att en
varmvattenanslutning (XL4) eller en varmvattenkran
öppnas.
För att varmvattenberedaren ska bli helt tömd, fordras
att en slang alternativt ett rör vars utlopp mynnar under
beredarens lägsta nivå monteras på avtappningsanslut-
ningen eller avtappningsventilen. Vid montering där
frostrisk finns ska varmvattenberedaren tömmas då den
ej är i drift. Frysning medför att beredaren kan sprängas.
Åtgärder vid driftstörning
Om vattnet ej blir varmt, kontrollera att säkringarna i
elcentralen är hela. Om ingen säkring är trasig kan orsa-
ken vara att temperaturbegränsaren löst ut på grund av
något fel på varmvattenberedaren. När felet avhjälpts
kan temperaturbegränsaren återställas. Detta måste
utföras under överinseende av behörig elinstallatör.
Service
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum skall alltid
uppges.
Endast av NIBE levererade reservdelar får användas.
7VPB 500, 750, 1000 | SE
2 Till användaren

Allmänt
VPB 500, 750, 1000 är en serie varmvattenberedare som
är lämpliga att ansluta till värmepump, gas- eller oljepan-
na.
Vattenmagasinet består av en stålmantel med invändigt
korrosionsskydd av koppar. Varmvattenberedaren är
försedd med en kamrörsslinga av koppar (två kamrörs-
slingor i VPB 1000).
Varmvattenberedaren är konstruerad och tillverkad för
ett maximalt avsäkringstryck av 10 bar. Högsta tillåtna
temperatur är 95 °C.
Isoleringen består av polyuretan, vilket ger god värmei-
solering. Isoleringen och ytterbeklädnaden av grå plast
är enkelt demonterbar för att förenkla förflyttning av
beredaren genom till exempel dörröppningar.
För att komma åt lyftöglorna på VPB 750 och VPB 1000
måste toppisoleringen avlägsnas.
VPB 500, 750, 1000 är försedd med elpatronuttag samt
dykrör för styrning av varmvattenberedningen.
VPB 500 kan utrustas med en elpatron och VPB 750 och
VPB 1000 kan utrustas med upp till två elpatroner.

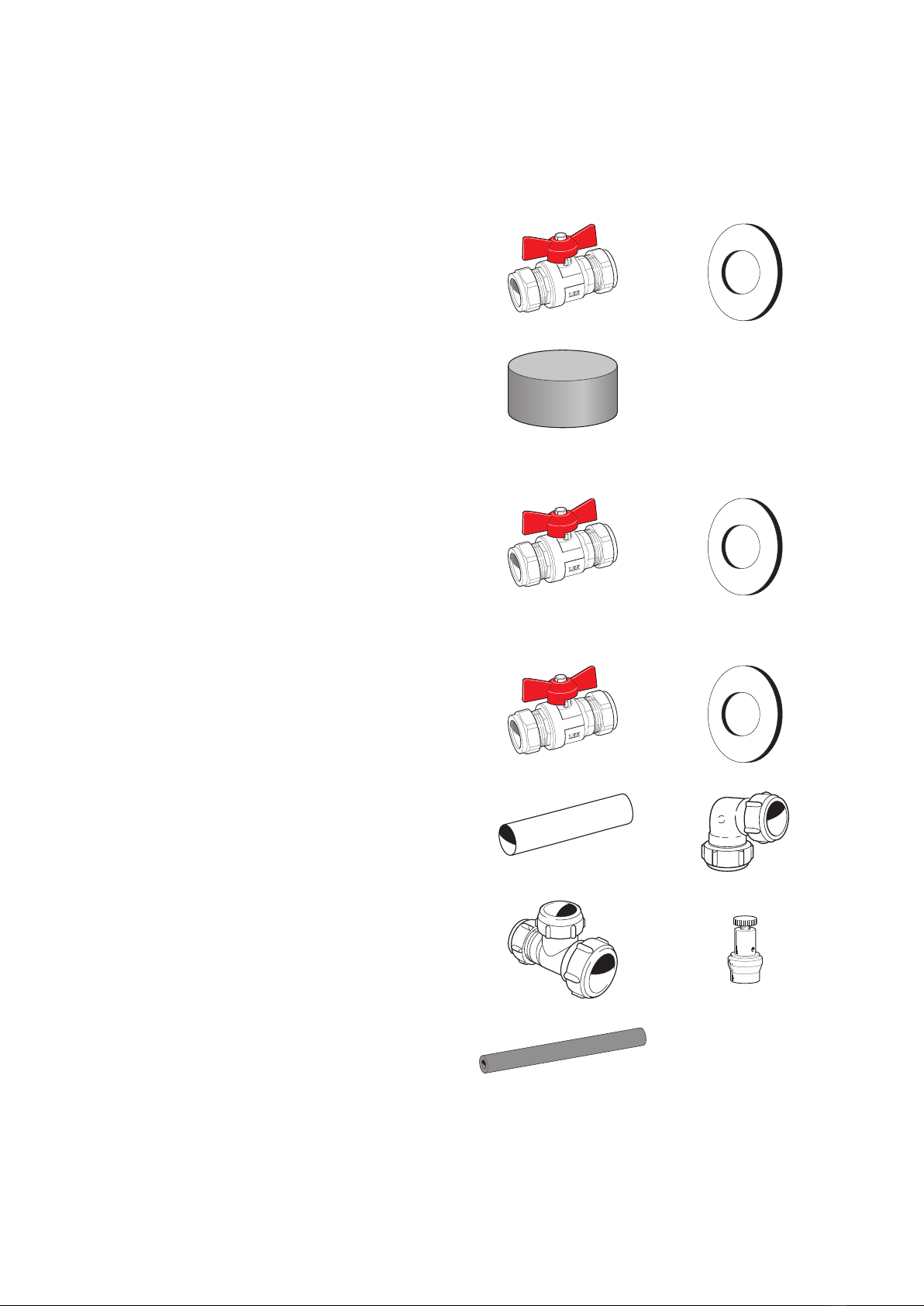

Bipackade komponenter
VPB 500
TäckbrickorAvtappningsventil med plugg
Isoleringsplugg
VPB 750
TäckbrickorAvtappningsventil med plugg
VPB 1000
TäckbrickorAvtappningsventil med plugg
3 st. VinkelkopplingarKopparrör Ø 28 mm
Luftningsnippel3 st. T-rörskopplingar
LEK
Isolering
VPB 500, 750, 1000 | SE8
3 Till installatören

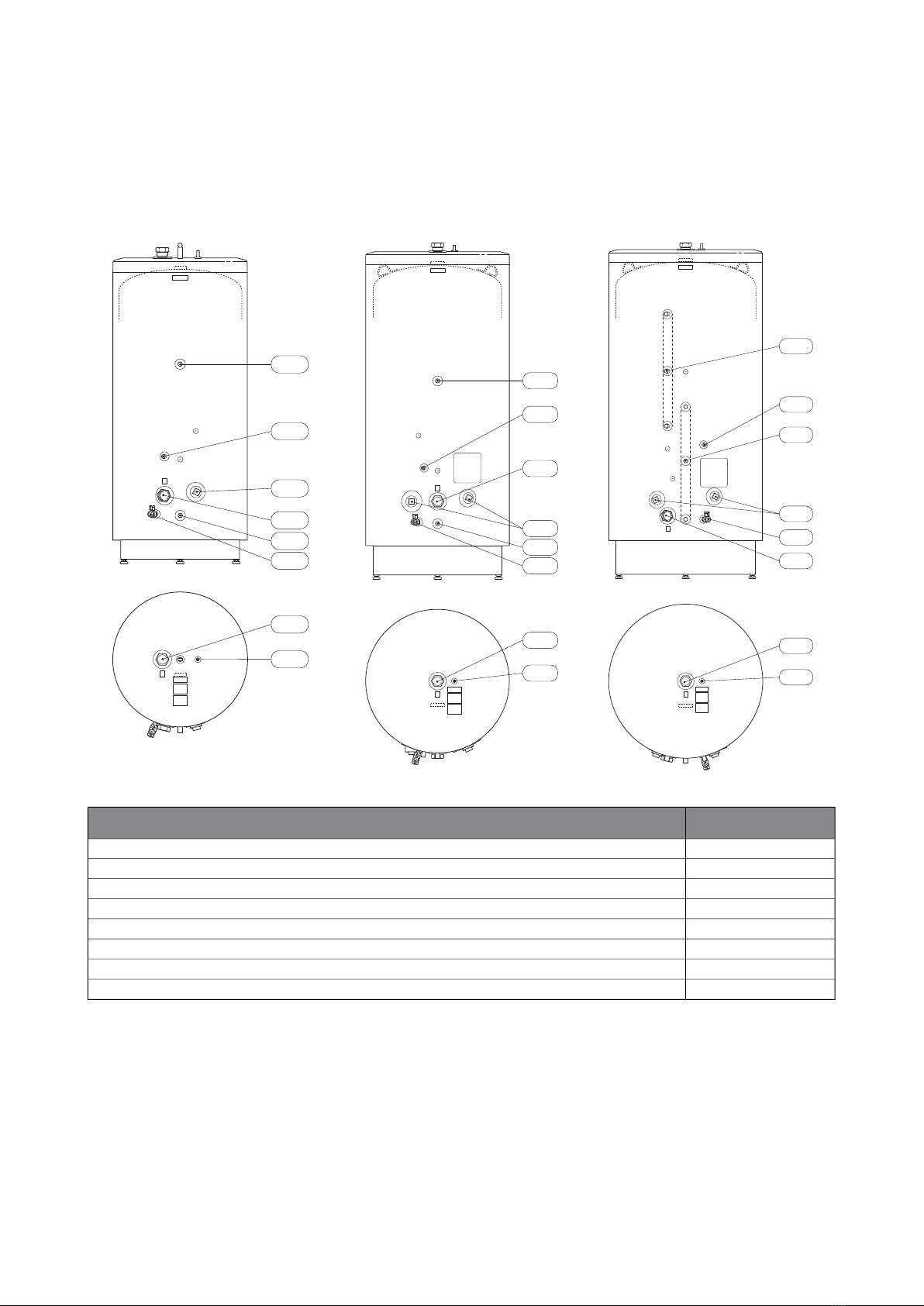

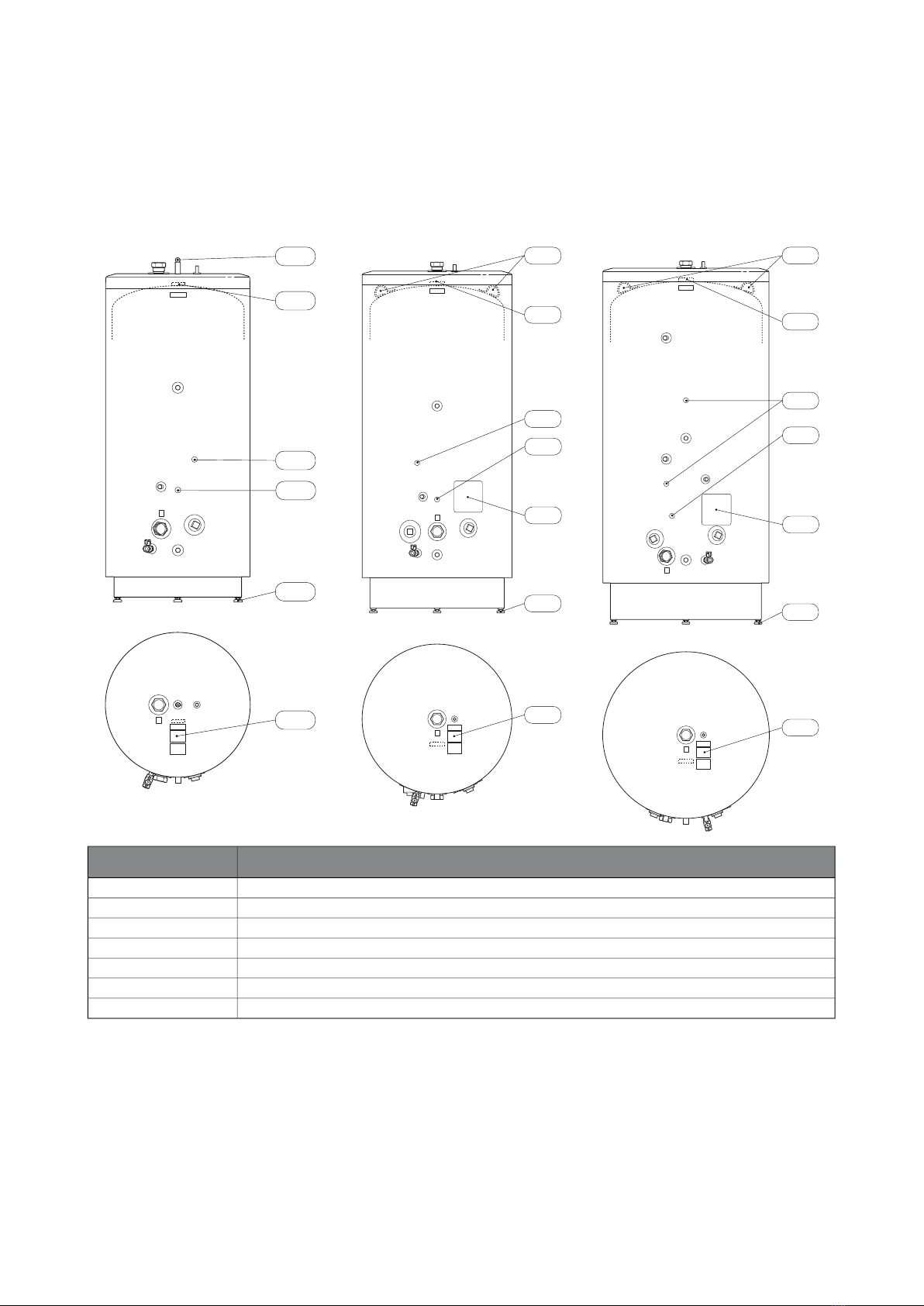

Komponentplacering
VPB 1000VPB 750VPB 500
XR1
UL1
PF3
BT7
UA1
UA2
QQ1
XR1
UL1
PF3
BT7
UA1
UA2
QQ1
XR1
UL1
PF3
BT7
UA1
UA2
BenämningBeteckning
Varmvattengivare, topp (är monterad från fabrik)BT7
InspektionsluckaQQ1
Dykrör, dockning, Ø 11 mm (inv)UA1
Dykrör, sol, Ø 11 mm (inv)UA2
Ställbara fötterUL1
LyftöglaXR1
SerienummerskyltPF3
9VPB 500, 750, 1000 | SE

Demontering av isolering
Isoleringen är demonterbar, för att underlätta hantering
i trånga utrymmen (beredarens diameter utan isolering
är för VPB 500 Ø 670 mm, för VPB 750 Ø 770 och för
VPB 1000 Ø 870 mm).
1. Lossa samtliga skruvar längs skarvskenorna.
2. Lyft av topplocket, på VPB 500 måste lyftöglan i
toppen först skruvas bort.
3. Drag av isoleringsmantelhalvorna rakt ut.
Återmontering sker i omvänd ordning. Om skruvarna
har svårt för att fästa i de gamla hålen kan skenan vändas
upp och ner, vilket resulterar i nya hål i isoleringsmantel-
halvorna.
Isolering borttagenBilden visar VPB 1000 med isolering
LEK
LEK
LEK
LEK
VPB 500, 750, 1000 | SE10

Installation
Varmvattenberedaren skruvas loss från pallen och lyfts
på plats, använd lyftöglorna om så önskas.
Varmvattenberedaren ska installeras stående. De fyra
fötterna är justerbara i höjdled.
VPB 500, 750, 1000 kan utrustas med nedanstående
element, anslutningsdimension G50. Vid installation bör
tillses att tillräckligt utrymme för demontering av element
finns framför kopplingsrummet, se nedanstående tabell.
Montera de bipackade täckbrickorna innan rörinstalla-
tionen. Täckbrickorna, som har självhäftande baksida,
ska monteras på respektive anslutning genom att trycka
dem över anslutningarna.
Samtliga anslutningar (även anslutningar och hål efter
lyftögla som inte används) ska isoleras för att minimera
tomgångsförlusterna.
Fritt utrymmeEffektElement
250 mm1500 WIU 31
260 mm2250 WIU 33
280 mm3000 WIU 34
400 mm4500 WIU 36
400 mm6000 WIU 39
400 mm7500 WIU 310
400 mm9000 WIU 311
Rörinstallation
Varmvattenberedaren ska förses med termometer och
tryckmätare samt avstängnings-, avtappnings-, back-,
blandnings-, säkerhets- och vakuumventil enligt gällande
normer.
Den bipackade avtappningsventilen med tillhörande
plugg monteras enligt följande:
1. Demontera klämring och klämsringsmutter från av-
tappningsventilen.
2. Montera ventilen med hjälp av befintlig klämring
och klämringsmutter på avtappningsröret.
3. Ersätt klämring med plugg på den öppna delen av
avtappningsventilen.
Beredaren skall förses med blandningsventil, som begrän-
sar temperaturen på utgående varmvatten till 60 °C. Om
denna ventil utelämnas måste risken för skållningsolyckor
förebyggas på annat sätt.
Säkerhetsventilen ska ha ett öppningstryck enligt gällan-
de regler (dock max 10 bar/1,0 MPa). Spillrörets dimen-
sion skall vara samma som säkerhetsventilens. Spillröret
ska ha en fallande dragning i hela sin längd samt vara
frostfritt anordnat. Det ska mynna fritt över avlopp.
Slingorna i VPB 1000 ska parallellkopplas (se bild nedan).
Luftningsnippeln med tillhörande T-rörskoppling ska
monteras på högsta punkten på den övre slingan.
OBS!
Montera täckbrickorna innan rörinstallationen
görs.
LEK
Påfyllning
Påfyllning av varmvattenberedaren sker genom att:
1. Öppna en varmvattenkran i systemet.
2. Öppna avstängningsventilen på inkommande kall-
vatten. Denna ventil skall sedan under drift vara helt
öppen.
3. När det endast kommer vatten ur varmvattenkranen
(till en början kommer luftblandat vatten ut ur kra-
nen) kan kranen stängas och varmvattenberedaren
är fylld.
Tryckfallsdiagram
Primärsida (slinga)
0
5
10
15
20
25
30
35
40
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1
Tryckfall (kPa)
Flöde (l/s)
Tryckfall värmebärarslinga
VPB 500 VPB 750
VPB 1000
Tryckfall (kPa)
Flöde (l/s)
11VPB 500, 750, 1000 | SE

Elektrisk installation
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör och
enligt gällande elsäkerhetsföreskrifter.
VPB 500 kan kompletteras med en elpatron med maximal
effekt 9 kW.
VPB 750 och VPB 1000 kan kompletteras med upp till
två elpatroner, maximal effekt 2x9 kW.
Varje elpatron kompletteras med kopplingsbox typ K11
(2-polig termostat, 3-polig temperaturbegränsare). För-
ändringar eller omkopplingar får ej ske!
Separat matning från gruppcentral drages till varje elpa-
tron.
OBS!
Varmvattenberedaren ska vara helt fylld med
vatten innan den får anslutas på elsidan.
VPB 500, 750, 1000 | SE12

Mått
VPB 1000VPB 500
20-55 40
2020
100
Ø 950
Ø 870
342
364
484
613
633
797
806
922
1042
1277
1619
465
20–55 60
1690
245 253
357
377
556
577
715
1095
200
Ø 750
Ø 670
VPB 750
20-55 40
1925
100
Ø 850
Ø 770
306
314
438
458
620
637 638
830
1236
13VPB 500, 750, 1000 | SE
4 Tekniska uppgifter

Röranslutningar
VPB 1000VPB 750VPB 500
XL5
XL4
XL3
XL10
XL9
XL35
XL13
XL8
XL5
XL4
XL10
XL9
XL3
XL35
XL13
XL8
XL5
XL4
XL10
XL9
XL3
XL35
XL13
XL8
Anslutning
G50XL3 Kallvattenanslutning (solanslutning, ut), invändig gänga
G50XL4 Varmvattenanslutning, invändig gänga
Ø 15 mmXL5 VVC-anslutning
Ø 28 mmXL8 Dockningsanslutning, inkommande från annan värmkälla
Ø 28 mmXL9 Dockningsanslutning, utgående från annan värmkälla
Ø 22 mmXL10 Avtappningsanslutning
Ø 22 mmXL13 Solanslutning, in
G50XL35 Anslutning för elpatroner
VPB 500, 750, 1000 | SE14

Tekniska data
VPB 1000VPB 750VPB 500Modell
960860750mmDiameter
202019251690mmHöjd (exkl. fötter)
280220190kgNettovikt
2x91x9kWMax effekt
10/1,0bar/MPaMax tryck, varmvattenberedare
10/1,0bar/MPaMax tryck, batterislinga
95°CMax arbetstemperatur
2x676literVolym, slinga
2x15,718,815,7mLängd, slinga
2x5,27,65,2m²Värmeyta, slinga
31,620,215,8kWVärmeöverföring, primärt 60/50 °C, 50 °C VV-temp i toppen
956047kWVärmeöverföring, primärt 80/60 °C, 50 °C VV-temp i toppen
463523kWhVärmeinnehåll vid 50 °C
1180890590literMotsvarande mängd varmvatten (40 °C)*
380290190minUppvärmningstid 10 - 60 °C, VPB 500 1 x 9 kW, VPB 750 och
VPB 1000 2 x 9 kW
KopparKorrosionsskydd
686 12 06686 12 14686 12 04RSK nr
083 240083 231083 220Art. nr
* Vid inkommande temperatur 10 °C och varmvattentappning på 24 l/min.
Energimärkning
NIBETillverkare
VPB 1000 CUVPB 750-2VPB 500 CUModell
FED
Effektivitetsklass
254186135WVärmeförlust
992747496lVolym
Tillbehör
Mer info och bilder finns på www.nibe.se.
Elpatron IU
LEK
Kopplingsbox K11
LEK
Kopplingsbox med termostat och överhettnings-
skydd. (Vid inkoppling av Elpatron IU)
Art nr 018 893
RSK nr 695 22 38
15VPB 500, 750, 1000 | SE

English
Safety information
This manual describes installation and service procedures
for implementation by specialists.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in a safe way and under-
stand the hazards involved. Children shall
not play with the appliance. Cleaning
and user maintenance shall not be made
by children without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2016.
Symbols
NOTE
This symbol indicates danger to machine or
person.
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
General
Serial number
The serial number can be found on top of the product.
Caution
Always give the product's serial number when
reporting a fault.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type of
service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current legis-
lation.
Country specific information
Installer manual
This installer manual must be left with the customer.
VPB 500, 750, 1000 | GB16
1 Important information

Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Hot water (page 23)
Shut off valves
Mixing valve
Cold water (page 23)
Shut off valves
Non-return valve
Safety valve
Electricity (page 24)
Connected supply
Sensors
17VPB 500, 750, 1000 | GB

Contact information
KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.knv.at
AT
NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.ch
CH
Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.cz
CZ
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 Celle
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.de
DE
Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk
Tel: [phone] Fax: [phone] E-mail: [email protected] www.volundvt.dk
DK
NIBE Energy Systems OY, Juurakkotie 3, 01510 Vantaa
Puh: 09-274 697 0 Fax: [phone] E-mail: inf[email protected] www.nibe.fi
FI
NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux
Tel : [phone] Fax : [phone] E-mail: [email protected] www.nibe.fr
FR
NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG
Tel: [phone] Fax: [phone] E-mail: [email protected].uk www.nibe.co.uk
GB
NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibenl.nl
NL
ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo
Tel. sentralbord: [phone] E-mail: [email protected] www.nibeenergysystems.no
NO
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOK
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.biawar.com.pl
PL
© "EVAN" 17, per. Boynovskiy, Nizhny Novgorod
Tel./fax [phone] E-mail: [email protected] www.nibe-evan.ru
RU
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.se
SE
For countries not mention in this list, please contact Nibe Sweden or check www.nibe.eu for more information.
VPB 500, 750, 1000 | GB18

Maintenance
The safety valve must be inspected regularly (about four
times a year) to prevent blockages.
To inspect the valve, open the safety valve manually and
check that water flows through the overflow pipe. If this
does not happen then the safety valve is defective and
must be replaced.
The safety valve sometimes releases a little water after
hot water has been used. This discharge is caused by the
expansion of cold water entering the water heater, res-
ulting in a pressure increase, whereby the safety valve
opens.
Emptying
1. Turn off the power to the water heater.
2. Shut off the incoming cold water.
3. Open the drain connection, or the drain valve (en-
closed) if installed.
During draining, air must be let into the water heater by
loosening a hot water connector (XL4) or opening a hot
water tap.
To ensure that the water heater drains completely, a
hose, or a pipe, with an outlet below the lowest level of
the water heater must be attached to the drain connec-
tion or drain valve. When installed in a location that is
exposed to the risk of frost, the water heater must be
emptied whenever it is not in operation. Freezing will
result in the water heater bursting.
Dealing with malfunctions
If the water fails to heat up, check the fuses in the elec-
trical distribution unit. If none of the fuses have blown,
the problem may be that the temperature limiter has
tripped as a result of a fault in the water heater. Once
the fault has been remedied, the temperature limiter
can be reset. This must be done under the supervision
of a qualified electrician.
Service
For service, contact the installer. The serial number (PF3)
(14 digits) and installation date should always be stated.
Only replacement parts supplied by NIBE may be used.
19VPB 500, 750, 1000 | GB
2 For the User

General
VPB 500, 750, 1000 is a series water heater, which is
suitable for connection to heat pumps, gas or oil-fired
boilers.
The water tank consists of a steel jacket, with a copper
lining to protect against corrosion. The water heater is
equipped with a copper finned tube (two finned tubes
in VPB 1000).
The water heater is designed and manufactured for a
maximum cut-off pressure of 10 bar. Maximum permit-
ted temperature is 95 °C.
The insulation is polyurethane, which provides excellent
heat insulation. The insulation and grey plastic outer
cladding can be removed to make it easier to move the
water heater through doorways, for example.
The top insulation must be removed to access the lifting
eyes on the VPB 750 and VPB 1000.
VPB 500, 750, 1000 is equipped with an immersion
heater socket and a submerged tube for control of hot
water heating.
VPB 500 can be equipped with an immersion heater and
VPB 750 and VPB 1000 can be equipped with up to two
immersion heaters.
Supplied components
VPB 500
Cover discsDrain valve with plug
Insulation plug
VPB 750
Cover discsDrain valve with plug
VPB 1000
Cover discsDrain valve with plug
3 pcs Angled connectorsCopper pipe Ø 28 mm
Venting nipple3 pcs T-pipe connectors
LEK
Insulation
VPB 500, 750, 1000 | GB20
3 For the Installer
