EKS 500 NL,
EKS 1000 Exkl. El
SE
Användar- och installatörshandbok
EKS 500 NL, EKS 1000 Exkl. El
GB
User and installer manual
EKS 500 NL, EKS 1000 Exkl. El
NL
Gebruikers- en installateurshandleiding
EKS 500 NL, EKS 1000 Exkl. El
CHB 1747-3
331990

Table of Contents
Svenska
4Viktig information
6Till användaren
7Till installatören
English
14Important information
16For the User
17For the Installer
Nederlands
24Belangrijke informatie
26Voor de gebruiker
27Voor de installateur
3Table of Contents |EKS 500 NL, EKS 1000 Exkl. El

Svenska
Viktig information
Säkerhetsinformation
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handledning.
Med förbehåll för konstruktionsändring-
ar.
©NIBE 2017.
Symboler
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
Märkning
CE-märket är obligatoriskt för de flesta produkter
som säljs inom EU, oavsett var de är tillverkade.
CE
Allmänt
EKS 500 NL, EKS 1000 Exkl. El är konstruerad och tillver-
kad enligt god teknisk praxis1för att säkerställa en säker
användning.
1Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3.
Serienummer
Dataskylten med serienumret hittar du på toppen av
produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
Återvinning
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
Landsspecifik information
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
EKS 500 NL, EKS 1000 Exkl. El av gäller konsumentlagar-
na. För fullständiga villkor se www.konsumentverket.se.
Mellan NIBE och det företag som sålt produkten gäller
AA VVS. I enlighet med denna lämnar NIBE tre års pro-
duktgaranti till företaget som sålt produkten. Produkt-
garantin ersätter inte höjd energiförbrukning eller skada
som uppkommit p.g.a. yttre omständigheter som t.ex.
felaktig installation, vattenkvalité eller elektriska spän-
ningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. Om du misstänker att produkten på något sätt
inte fungerar som den ska anmäler du detta omgående
till den du köpte produkten av.
EKS 500 NL, EKS 1000 Exkl. El | SE4

Installationskontroll
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 10)
Avstängningsventiler
Blandningsventil
Kallvatten (sida 10)
Avstängningsventiler
Backventil
Säkerhetsventil
El (sida 12)
Givare
5EKS 500 NL, EKS 1000 Exkl. El | SE

Till användaren
Tillsyn och skötsel
Säkerhetsventilen ska kontrolleras regelbundet (ca 4
gånger per år) för att förhindra igensättning. Kontrollen
sker genom att öppna säkerhetsventilen manuellt, vatten
ska då strömma genom spillröret. Skulle ej så ske är sä-
kerhetsventilen defekt och måste bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
Tömning
1. Stäng inkommande kallvatten.
2. Öppna avtappningsanslutningen, eller avtappnings-
ventilen (Bipackad) om en sådan är monterad.
Vid tömning måste luft tillföras beredaren genom att en
varmvattenanslutning (XL4) eller en varmvattenkran
öppnas.
För att varmvattenberedaren ska bli helt tömd, fordras
att en slang alternativt ett rör vars utlopp mynnar under
beredarens lägsta nivå monteras på avtappningsanslut-
ningen eller avtappningsventilen. Vid montering där
frostrisk finns ska varmvattenberedaren tömmas då den
ej är i drift. Frysning medför att beredaren kan sprängas.
Service
Vid behov av service, kontakta huvudentreprenören
varvid installationsdatum och tillverkningsnummer (PF3)
ovillkorligen måste uppges.
Endast av NIBE AB i Markaryd levererade reservdelar får
användas.
EKS 500 NL, EKS 1000 Exkl. El | SE6

Till installatören
Allmänt
Varmvattenberedaren består av en stålbehållare med
invändigt korrosionsskydd av koppar.
Beredaren är konstruerad och tillverkad för ett maximalt
avsäkringstryck av 10 bar.
Högsta tillåtna temperatur är 90 °C.
Isoleringen på EKS 500, och EKS 1000 består av neopor
och polyesterfleece med en tjocklek på 100 mm, vilket
ger god värmeisolering. Isoleringen och ytterbeklädna-
den av grå plast är enkelt demonterbar för att förenkla
förflyttning av beredaren genom till exempel dörröpp-
ningar.

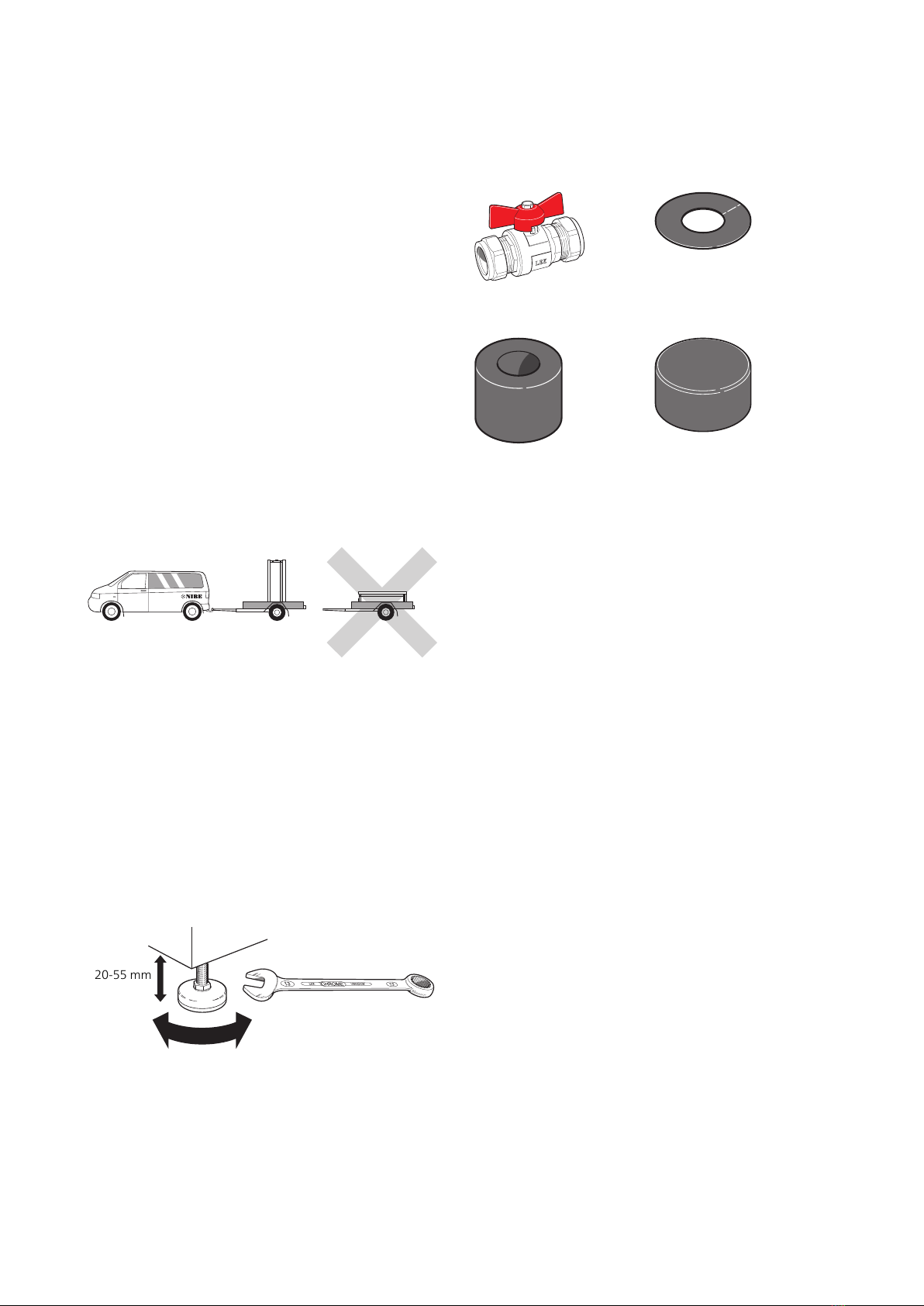

Transport
EKS 500 NL, EKS 1000 Exkl. El ska transporteras och för-
varas stående och torrt. Vid inforsling i byggnaden kan
EKS 500 NL, EKS 1000 Exkl. El dock försiktigt läggas på
rygg.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
Uppställning
Varmvattenberedaren får endast installeras stående.
Varmvattenberedaren skruvas loss från pallen och lyfts
på plats genom att använda lyftöglan.
EKS 500 är försedd med lyftögla i toppen.
För att komma åt lyftöglorna på EKS 1000 måste toppi-
soleringen avlägsnas.
Placera EKS 500 NL, EKS 1000 Exkl. El på ett fast underlag
som tål dess tyngd, helst betonggolv eller betongfunda-
ment. Använd produktens justerbara fötter för att få en
vågrät och stabil uppställning.
Utrymmet där EKS 500 NL, EKS 1000 Exkl. El placeras ska
vara försett med golvbrunn.
30 - 50 mm
30 - 50 mm
15 - 40 mm
20-55 mm
Bipackade komponenter
Täckbrickor
Avtappningsventil med
plugg
Plastkåpa
Isoleringsplugg
7EKS 500 NL, EKS 1000 Exkl. El | SE

Komponentplacering
EKS 1000EKS 500
XR1
QQ1
UL1
PF3
PF3
UL1
XR1
BenämningBeteckning
InspektionsluckaQQ1
Ställbara fötterUL1
LyftöglaXR1
SerienummerskyltPF3
EKS 500 NL, EKS 1000 Exkl. El | SE8

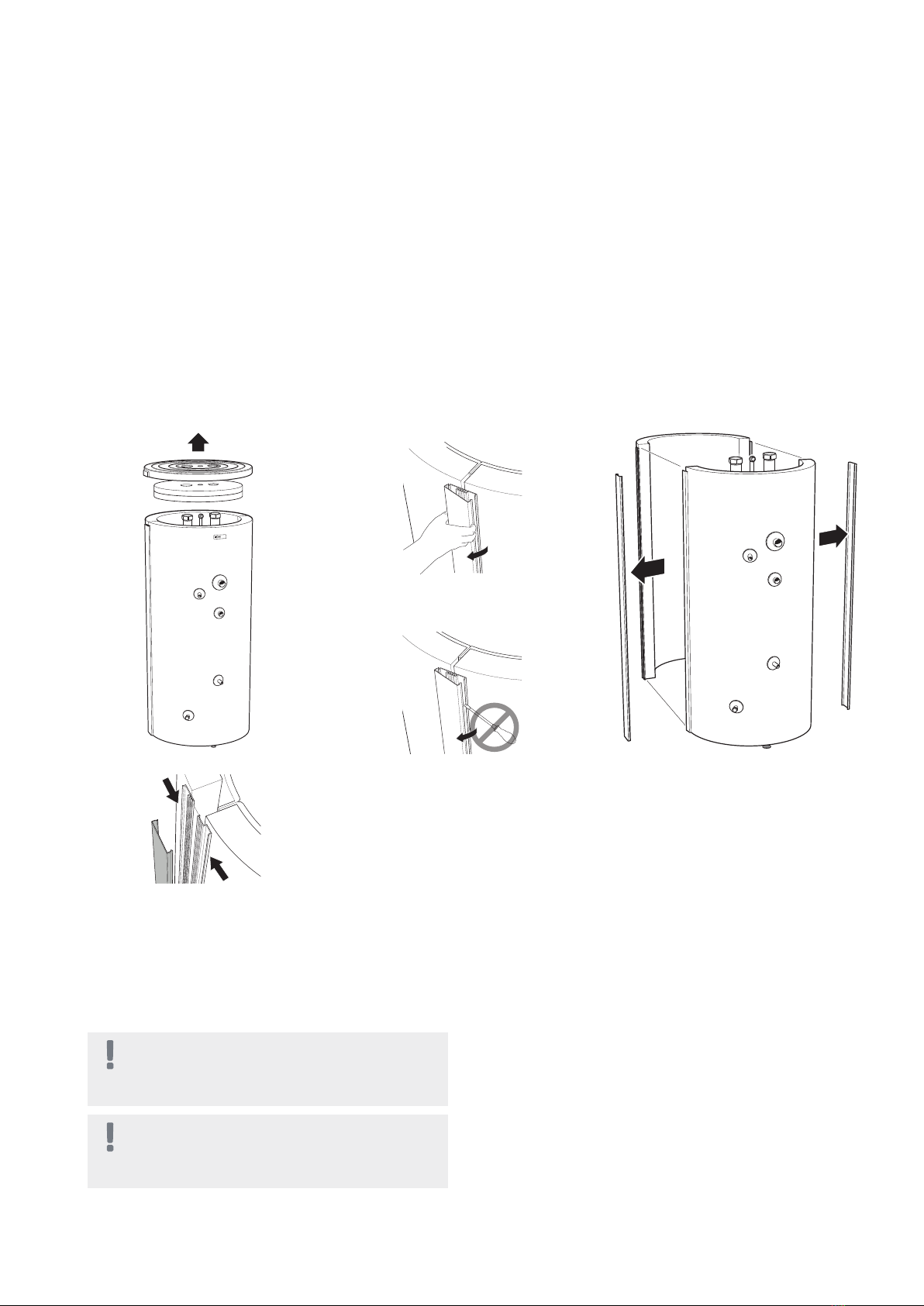

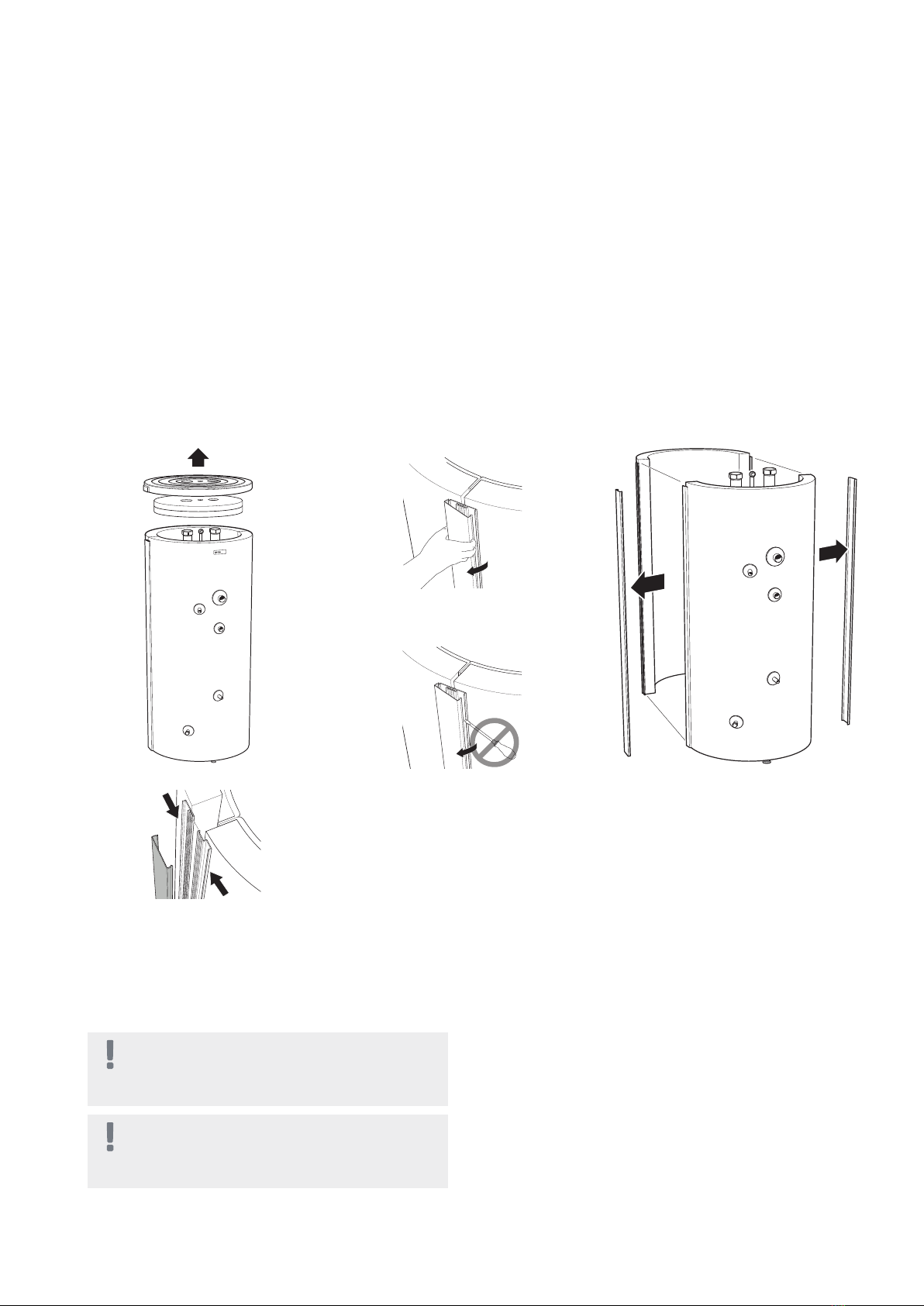

Demontering av isolering
Isoleringen är demonterbar, för att underlätta hantering
i trånga utrymmen.
■Lyft av plasttoppen och toppisoleringen.
■På EKS 500 måste lyftöglan i toppen först skruvas bort.
■Tag bort skarvskenorna som håller ihop isoleringsman-
telhalvorna.
■Haka isär och demontera isoleringsmantelhalvorna,
beredarens ytterdiameter blir ca. 200 mm mindre utan
isoleringsmantlar.
Isolering borttagenAnvänd inga verktyg för demonter-
ting av skarvskenan
Bilden visar EKS 500 med isolering
UN
UN
EKS
Återmontering sker i omvänd ordning.
Montera de medlevererade isoleringspluggarna runt
resp. anslutning, och i hålet för lyftöglan på EKS 500.
Slutligen monteras alla medlevererade täckbrickor på
resp anslutning, genom att trycka dem över anslutning-
arna.
OBS!
Montera täckbrickorna och isoleringspluggarna
innan rörinstallationen görs.
OBS!
I vissa fall följer det med fler isoleringspluggar
än vad som behöver användas..
9EKS 500 NL, EKS 1000 Exkl. El | SE

Installation
Varmvattenberedaren ska installeras stående. De fyra
fötterna är justerbara i höjdled.
Montera de bipackade täckbrickorna innan rörinstalla-
tionen. Täckbrickorna, som har självhäftande baksida,
ska monteras på respektive anslutning genom att trycka
dem över anslutningarna.
Samtliga anslutningar (även anslutningar och hål efter
lyftögla som inte används) ska isoleras för att minimera
tomgångsförlusterna.
Rörinstallation
Varmvattenberedaren ska förses med avtappnings-, av-
stängnings-, back-, blandnings-, säkerhets- och vakuum-
ventil enligt gällande normer samt med termometer och
tryckmätare.
Den bipackade avtappningsventilen monteras på avtapp-
ningsanslutningen (XL12). Demontera klämring och
klämringsmutter från avtappningsventilen och montera
ventilen med hjälp av befintlig klämring, klämsringsmut-
ter och stödhylsa. Ersätt klämring med plugg på den
öppna sidan av avtappningsventilen.
Beredaren ska förses med blandningsventil, som begrän-
sar temperaturen på utgående varmvatten till 60 °C. Om
denna ventil utelämnas måste risken för skållningsolyckor
förebyggas på annat sätt.
Säkerhetsventilen ska vara på högst 9 bar (0,9 MPa) och
dess spillrör ska mynna fritt över avlopp. Spillrörets di-
mension ska vara samma som säkerhetsventilens. Spill-
röret ska ha en fallande dragning i hela sin längdsamt
vara frostfritt anordnat. Mynningen på spillröret ska vara
synlig.
OBS!
Montera täckbrickorna innan rörinstallationen
görs
Påfyllning
Påfyllning av varmvattenberedaren sker genom att först
öppna en varmvattenkran i systemet och därefter öppna
avstängningsventilen på inkommande kallvatten. Denna
ventil ska sedan under drift vara helt öppen. Först när
det endast kommer vatten ur varmvattenkranen (till en
början kommer luftblandat vatten ut ur kranen) kan
varmvattenkranen stängas och varmvattenberedaren är
fylld.
EKS 500 NL, EKS 1000 Exkl. El | SE10

Tekniska uppgifter
Mått
EKS 500
20–55 28
1757
295
568
1110
1268
1348
100 100
879
Ø 852
EKS 1000
20–55 46
2052
666
594
344 364
1275
1614
1080
Ø 1052
11EKS 500 NL, EKS 1000 Exkl. El | SE

Röranslutningar
EKS 1000EKS 500
XL4
XL3
XL12
XL54
XL5
XL54
XL41
XL41
XL54
XL5
XL54
XL12
XL4
XL3
Rördimensioner
Anslutning
G50XL3 Kallvattenanslutning
G50XL4 Varmvattenanslutning
G20XL5 VVC-anslutning
Ø 22 mmXL12 Avtappningsanslutning
G32XL41 VVX-anslutning
G15XL54 Anslutning för termometer, tryckmätare, termostat
EKS 500 NL, EKS 1000 Exkl. El | SE12

Teknisk data
EKS 1000EKS 500Modell
CEffektivitetsklass1
1052852mmDiameter
866668mmKärlets diameter utan isolering Ø
20521757mmHöjd (exkl. fötter)
23251970mmErforderlig reshöjd
215136kgNettovikt
9barMax arbetstryck
90°CMax arbetstemperatur
9246,5kWhVärmeinnehåll vid 80 °C
21451050literMotsvarande mängd varmvatten (40 °C)2
KopparKorrosionsskydd
080 117080 116Art. nr
1Skala för produktens effektivitetsklass A+ - F.
2Vid inkommande temperatur 10 °C och varmvattentappning på 48 l/min.
Energimärkning
NIBETillverkare
EKS 1000EKS 500Modell
C
Effektivitetsklass
145111WVärmeförlust
990492lVolym
13EKS 500 NL, EKS 1000 Exkl. El | SE

English
Important information
Safety information
This manual describes installation and service procedures
for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in a safe way and under-
stand the hazards involved. Children shall
not play with the appliance. Cleaning
and user maintenance shall not be made
by children without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2017.
Symbols
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
Marking
The CE mark is obligatory for most products sold
in the EU, regardless of where they are made.
CE
General
EKS 500 NL, EKS 1000 Exkl. El is designed and manufac-
tured according to good technical practice1in order to
ensure safe usage.
1Pressure Equipment Directive 2014/68/EU Article 4 point 3.
Serial number
The type plate bearing the serial number can be found
on the top of the product.
Caution
Always give the product's serial number when
reporting a fault.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type of
service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current legis-
lation.
EKS 500 NL, EKS 1000 Exkl. El | GB14

Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Hot water (page 20)
Shut off valves
Mixing valve
Cold water (page 20)
Shut off valves
Non-return valve
Safety valve
Electricity (page 22)
Sensors
15EKS 500 NL, EKS 1000 Exkl. El | GB

For the User
Maintenance
The safety valve must be inspected regularly (about 4
times a year) to prevent blockages. To inspect the valve,
open the safety valve manually and check that water
flows through the overflow pipe. If this does not happen,
the safety valve is defective and must be changed.
The safety valve sometimes releases a little water after
hot water has been used. This discharge is caused by the
expansion of cold water entering the water heater, res-
ulting in a pressure increase, whereby the safety valve
opens.
Emptying
1. Shut off the incoming cold water.
2. Open the drain connection, or the drain valve (en-
closed) if installed.
During draining, air must be let into the water heater by
loosening a hot water connector (XL4) or opening a hot
water tap.
To ensure that the water heater drains completely, a
hose, or a pipe, with an outlet below the lowest level of
the water heater must be attached to the drain connec-
tion or drain valve. When installed in a location that is
exposed to the risk of frost, the water heater must be
emptied whenever it is not in operation. Freezing will
result in the water heater bursting.
Service
When a service is necessary, contact the main contractor.
You must always state the installation date and manu-
facturing number (PF3) .
Only spare parts supplied by NIBE AB in Markaryd may
be used.
EKS 500 NL, EKS 1000 Exkl. El | GB16

For the Installer
General
The water heater consists of a steel vessel, with a copper
lining to protect against corrosion.
The water heater is designed and manufactured for a
maximum cut-off pressure of 10 bar.
Maximum permitted temperature is 90 °C.
The insulation on EKS 500, and EKS 1000 comprises
Neopor and polyester fleece with a thickness of 100 mm,
which provides excellent heat insulation. The insulation
and grey plastic outer cladding can be removed easily
to simplify moving the water heater through doorways,
for example.
Transport
EKS 500 NL, EKS 1000 Exkl. El should be transported and
stored vertically in a dry place. The EKS 500 NL,
EKS 1000 Exkl. El may, however, be carefully laid on its
back when being moved into a building.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
Assembly
The water heater is only designed for upright installation.
The water heater is unscrewed from the pallet and lifted
into position, using the lifting eye.
EKS 500 is equipped with a lifting eye in the top.
The top insulation must be removed to access the lifting
eyes on the EKS 1000.
Position EKS 500 NL, EKS 1000 Exkl. El on a firm base that
can take the weight, preferably on a concrete floor or
foundation. Use the product's adjustable feet to obtain
a horizontal and stable set-up.
The area where EKS 500 NL, EKS 1000 Exkl. El is located
must be equipped with floor drainage.
30 - 50 mm
30 - 50 mm
15 - 40 mm
20-55 mm
Supplied components
Cover discs
Drain valve with plug
Plastic cover
Insulation plug
17EKS 500 NL, EKS 1000 Exkl. El | GB

Component positions
EKS 1000EKS 500
XR1
QQ1
UL1
PF3
PF3
UL1
XR1
NameDesignation
Inspection hatchQQ1
Adjustable feetUL1
Lifting eyeXR1
Serial number platePF3
EKS 500 NL, EKS 1000 Exkl. El | GB18

Removing the insulation
The insulation can be removed to facilitate handling in
confined spaces.
■Lift off the plastic top and the top insulation.
■On EKS 500, the lifting eye on the top must be un-
screwed first.
■Remove the joining plates holding the insulated jacket
halves together.
■Unhook and remove the insulated jacket halves, the
outer diameter of the heater becomes approx. 200
mm less without the insulated jackets.
Insulation removedDo not use any tools when dismant-
ling the joining plate.
The figure shows EKS 500 with insu-
lation.
UN
UN
EKS
Carry out assembly in reverse order.
Install the enclosed insulation plugs around each connec-
tion, and in the hole for the lifting eye on EKS 500. Finally,
fit all the enclosed cover discs on each connection by
pressing them over the connections.
NOTE
Fit the cover discs and the insulation plugs be-
fore installing the pipe.
NOTE
In certain cases, more insulation plugs are en-
closed than are required.
19EKS 500 NL, EKS 1000 Exkl. El | GB

Installation
The water heater must be installed in an upright position.
The four feet are height-adjustable.
Fit the enclosed cover discs before pipe installation. The
cover discs, with self-adhesive backs, must be installed
on the relevant connection, by pushing them over the
connections.
All connections (including connections or holes left by
the lifting eyes that are not used) must be insulated to
minimise energy losses.
Pipe installation
The water heater must be provided with a drain valve,
shut-off valve, non-return valve, mixer valve, safety valve,
and a vacuum valve as per applicable standards, as well
as with a thermometer and pressure gauge.
Install the enclosed drain valve on the drain connection
(XL12). Remove the compression ring and compression
ring nut from the drain valve and install the valve using
the existing compression ring, compression ring nut, and
support bush. Replace the compression ring with a plug
on the open side of the drain valve.
The water heater must be provided with a mixer valve,
which limits the temperature of outgoing hot water to
60 °C. If this valve is not fitted, some other measure must
be taken to prevent the risk of scalding.
The safety valve must be set to maximum 9 bar (0,9 MPa)
and its overflow pipe must run unobstructed to the drain.
The overflow pipe must be the same size as the safety
valve. The overflow pipe must be routed downwards
along its entire length and be frost proof. The outlet of
the overflow pipe must be visible.
NOTE
Fit the cover discs before the pipe installation
is made
Filling
The water heater is filled by first opening a hot water
tap in the system and then opening the shut-off valve
for incoming cold water. This valve must then be fully
open during operation. The hot water tap can only be
shut off when the water heater is filled, which is when
only water comes out of the hot water tap (initially an
air-water mixture comes out of the tap).
EKS 500 NL, EKS 1000 Exkl. El | GB20
