Nibe PUB2 160 Use and care manual

UN
PUB
LEK
PUB2/PUB2 DS 160-500
SE
Användar- och installatörshandbok
PUB2/PUB2 DS 160-500
GB
User and Installer manual
PUB2/PUB2 DS 160-500
NL
Gebruikers- en installateurshandleiding
PUB2/PUB2 DS 160-500
CHB 1707-1
431337

Table of Contents
Svenska
4Viktig information
6Till användaren
7Till installatören
11Tekniska uppgifter
English
14Important information
15For the User
16For the Installer
21Technical data
Nederlands
24Belangrijke informatie
25Voor de gebruiker
26Voor de installateur
31Technische gegevens
3Table of Contents |PUB2/PUB2 DS 160-500

Svenska
Viktig information
Säkerhetsinformation
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handledning.
Med förbehåll för konstruktionsändring-
ar.
©NIBE 2017.
Symboler
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan un-
derlätta handhavandet av produkten.
Allmänt
Serienummer
Serienumret hittar du på toppen av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
Återvinning
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
Landsspecifik information
Användar- och installatörshandboken
Denna användar- och installatörshandbok ska lämnas
kvar hos kunden.
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
PUB2/PUB2 DS 160-500 av gäller konsumentlagarna.
För fullständiga villkor se www.konsumentverket.se.
Mellan NIBE och det företag som sålt produkten gäller
AA VVS. I enlighet med denna lämnar NIBE tre års pro-
duktgaranti till företaget som sålt produkten. Produkt-
garantin ersätter inte höjd energiförbrukning eller skada
som uppkommit p.g.a. yttre omständigheter som t.ex.
felaktig installation, låg vattenkvalité eller elektriska
spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
PUB2/PUB2 DS 160-500 | SE4

Installationskontroll
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 10)
Avstängningsventiler
Kallvatten (sida 10)
Avstängningsventiler
Backventil
Säkerhetsventil
Vakuumventil
Blandningsventil
5PUB2/PUB2 DS 160-500 | SE

Till användaren
Tillsyn och skötsel
Säkerhetsventil (medlevereras ej)
Varmvattenberedarens säkerhetsventil släpper ibland
ut vatten efter en varmvattentappning. Detta beror på
att kallvattnet som tas in i varmvattenberedaren expan-
derar vid uppvärmning, vilket gör att trycket ökar och
säkerhetsventilen öppnar.
Säkerhetsventilernas funktion ska kontrolleras regelbun-
det, cirka fyra gånger per år, för att förhindra igensätt-
ning.
Kontrollen sker genom att öppna säkerhetsventilen
manuellt, vatten ska då strömma genom spillröret.
Skulle så ej ske är säkerhetsventilen defekt och måste
bytas.
Tömning
1. Stäng inkommande flödet till laddslingan.
2. Stäng inkommande kallvatten.
3. Lossa avtappningsventilens lock och montera lämplig
slang
4. Öppna avtappningsventilen.
Vid tömning måste luft tillföras beredaren genom att en
varmvattenanslutning (XL4) eller en varmvattenkran
öppnas.
För att varmvattenberedaren ska bli helt tömd, fordras
att en slang alternativt ett rör vars utlopp mynnar under
beredarens lägsta nivå monteras på avtappningsanslut-
ningen eller avtappningsventilen. Vid montering där
frostrisk finns ska varmvattenberedaren tömmas då den
ej är i drift. Frysning medför att beredaren kan sprängas.
Service
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum ska alltid
uppges.
Endast av NIBE levererade reservdelar får användas.
PUB2/PUB2 DS 160-500 | SE6

Till installatören
Allmänt
PUB2/PUB2 DS 160-500 är en serie varmvattenberedare
som är lämpliga att ansluta till värmepump, gas- eller
oljepanna.
Vattenmagasinet består av en stålmantel med invändigt
korrosionsskydd av koppar. Varmvattenberedaren är
försedd med två slingor av koppar.
Varmvattenberedaren är konstruerad och tillverkad för
ett maximalt avsäkringstryck av 10 bar. Högsta tillåtna
temperatur är 95 °C.
Max arbetstryck i slingan är 20 bar och max arbetstem-
peratur i slingan är 120 °C.
På 500 L kärlen består isoleringen av neopor och polyes-
terfleece, vilket ger god värmeisolering. Isoleringen och
ytterbeklädnaden av grå plast är enkelt demonterbar
för att förenkla förflyttning av beredaren genom till ex-
empel dörröppningar.
På övriga kärlstorlekar består isoleringen av polyuretan,
vilket ger god värmeisolering. Ytterbeklädnaden består
av grå plast.
PUB2/PUB2 DS 160-500 är försedd med dykrör för styr-
ning av varmvattenberedningen.

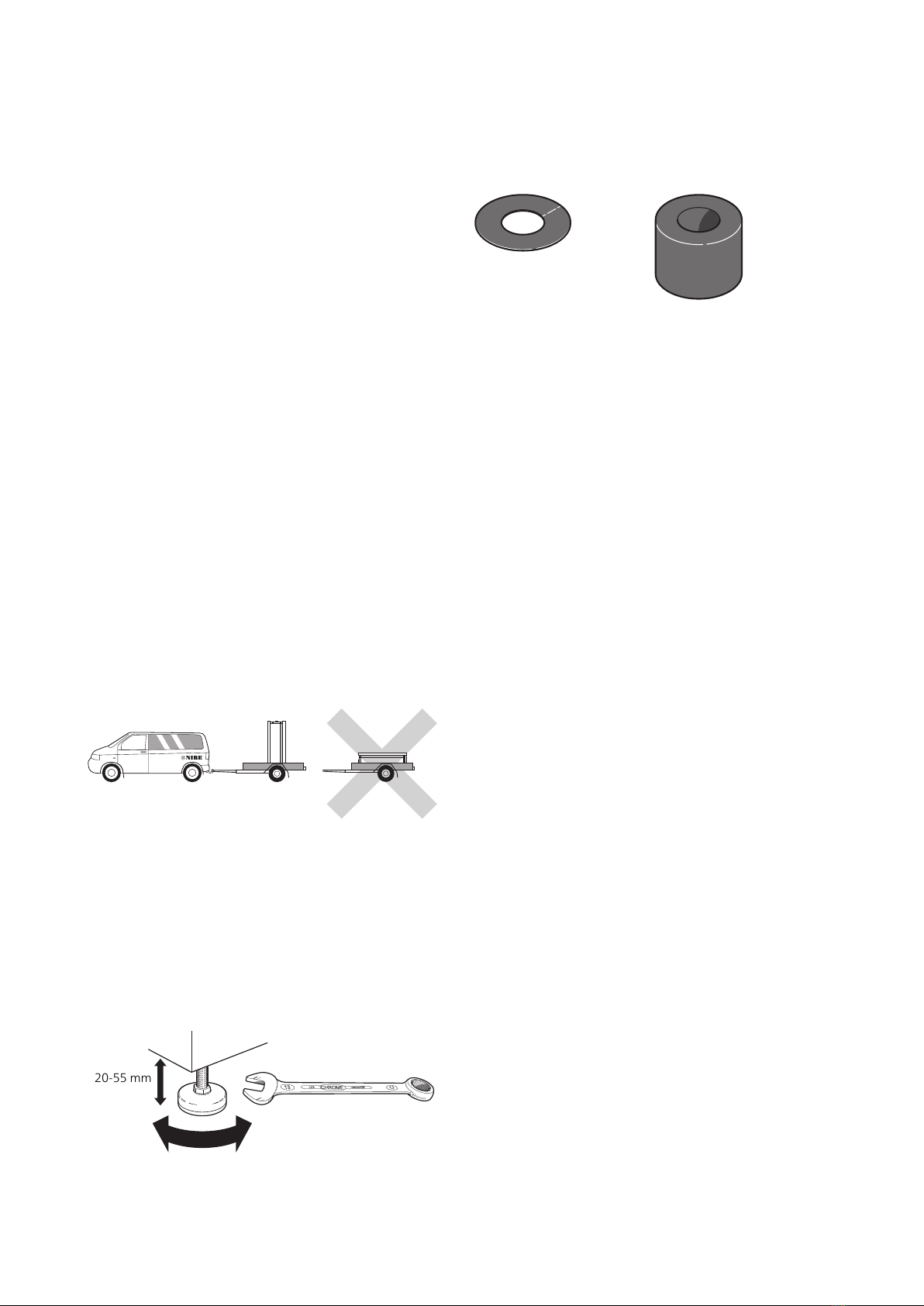

Transport
PUB2/PUB2 DS 160-500 ska transporteras och förvaras
stående och torrt. Vid inforsling i byggnaden kan
PUB2/PUB2 DS 160-500 dock försiktigt läggas på rygg.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
Uppställning
Varmvattenberedaren får endast installeras stående.
Varmvattenberedaren skruvas loss från pallen och lyfts
på plats. (använda lyftöglan i toppen på PUB2 DS 500).
Placera PUB2/PUB2 DS 160-500 på ett fast underlag som
tål dess tyngd, helst betonggolv eller betongfundament.
Använd produktens justerbara fötter för att få en vågrät
och stabil uppställning.
Utrymmet där PUB2/PUB2 DS 160-500 placeras ska vara
försett med golvbrunn.
30 - 50 mm
30 - 50 mm
15 - 40 mm
20-55 mm
Bipackade komponenter
Isoleringsplugg
Täckbrickor
7PUB2/PUB2 DS 160-500 | SE

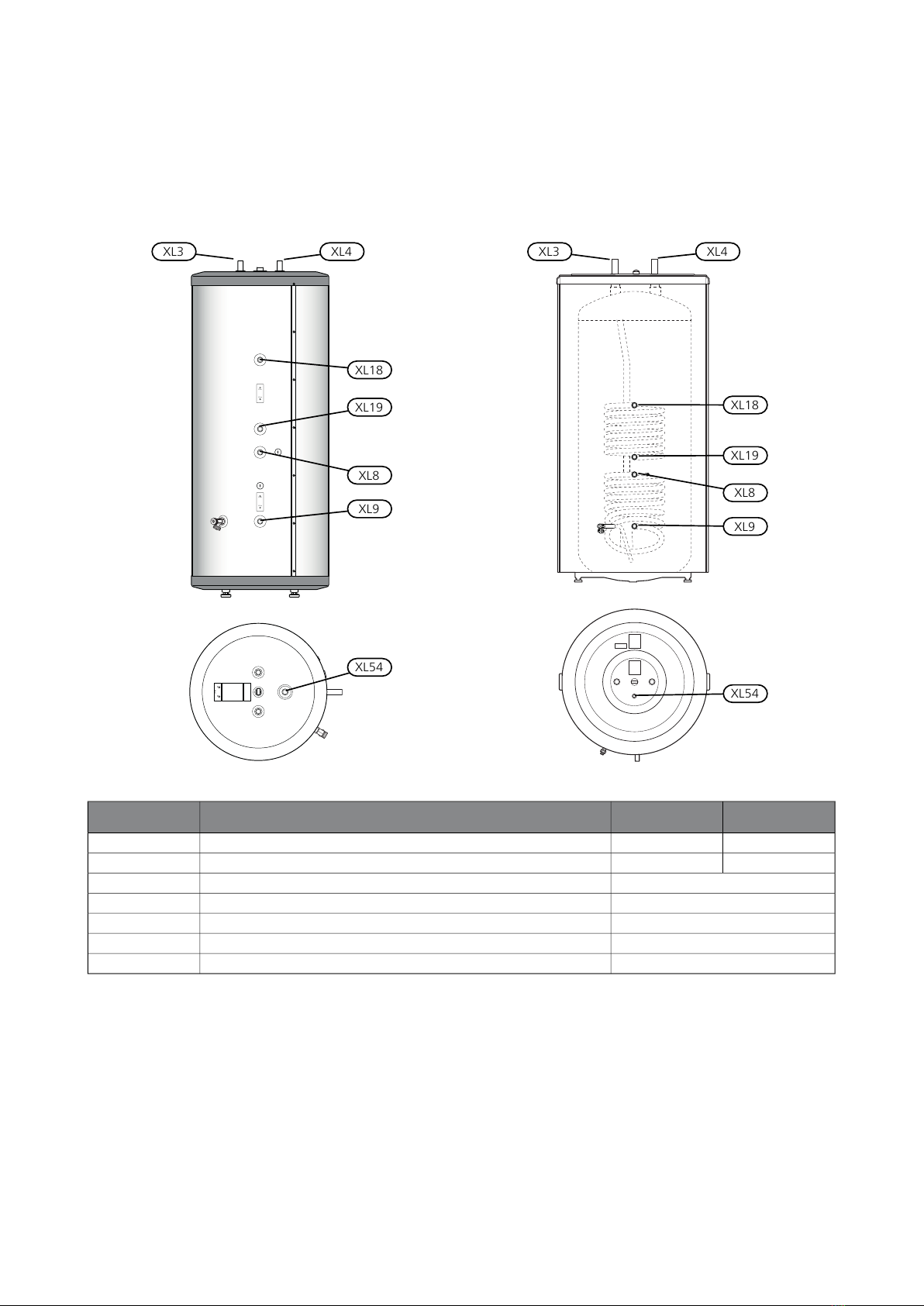

Komponentplacering
PUB2 DS 500PUB2 DS 160 - 300
UL1
XR1
UA1
QM4
PF3
CV-ut
CV-in
CV-ut
CV-in
vv kv
FRONT
CV-ut
CV-in
CV-ut
CV-in
vv kv
FRONT
PF3
UL1
QM4
UA2
UA1
BenämningBeteckning
AvtappningsventilQM4
Dykrör, dockning värmepump BT6, Ø 11 mm (inv)UA1
Dykrör, extern värmekälla sol, Ø 11 mm (inv)UA2
Ställbara fötterUL1
LyftöglaXR1
SerienummerskyltPF3
PUB2/PUB2 DS 160-500 | SE8

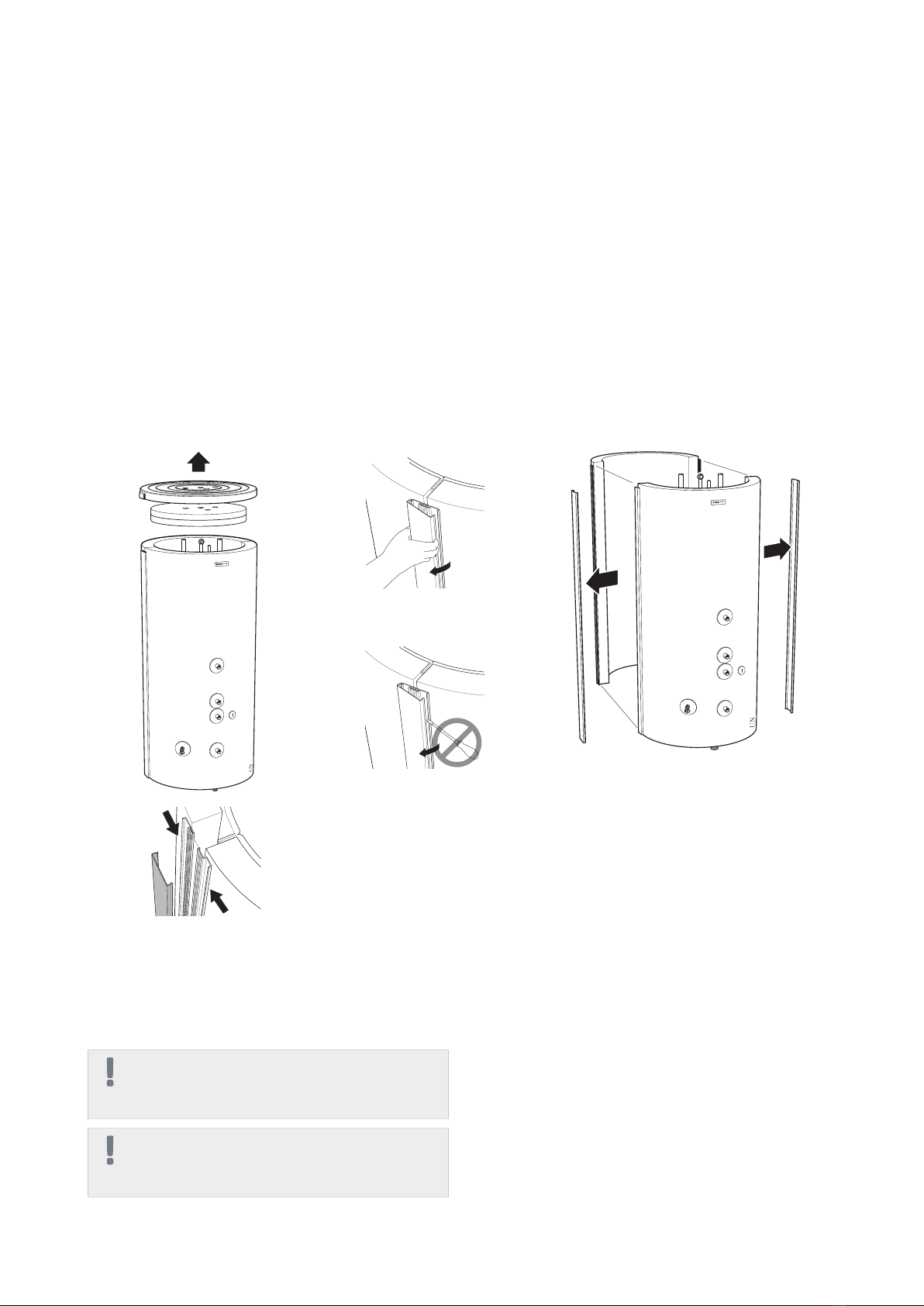

Demontering av isolering
På PUB2 DS 500 är isoleringen är demonterbar, för att
underlätta hantering i trånga utrymmen, (beredarens
diameter utan isolering är Ø650 mm).
■Skruva bort lyftöglan i toppen.
■Lyft av plasttoppen och toppisoleringen.
■Tag bort skarvskenorna som håller ihop isoleringsman-
telhalvorna. Använd inga verktyg för demontering.
■Haka isär och demontera isoleringsmantelhalvorna,
beredarens ytterdiameter blir ca. 200 mm mindre utan
isoleringsmantlar.
Isolering borttagenAnvänd inga verktyg för demon-
terting av skarvskenan
Bilden visar PUB2 DS 500 med
isolering
UN
PUB
UN
PUB
Återmontering sker i omvänd ordning.
Montera de medlevererade isoleringspluggarna runt
resp. anslutning, och i hålet för lyftögla. Slutligen mon-
teras alla medlevererade täckbrickor på resp anslutning,
genom att trycka dem över anslutningarna.
OBS!
Montera täckbrickorna och isoleringspluggarna
innan rörinstallationen görs.
OBS!
I vissa fall följer det med fler isoleringspluggar
än vad som behöver användas..
9PUB2/PUB2 DS 160-500 | SE

Installation
OBS!
Montera de bipackade täckbrickorna innan
rörinstallationen. Täckbrickorna, som har själv-
häftande baksida, ska monteras på respektive
anslutning genom att trycka dem över anslut-
ningarna.
Samtliga anslutningar (även anslutningar och
hål efter lyftögla som inte används) ska isoleras
för att minimera tomgångsförlusterna.
Rörinstallation
OBS!
Varmvattenberedaren måste fyllas med vatten
innan laddning via laddslingan påbörjas.
Rörinstallation ska utföras enligt gällande regler.
Varmvattenberedaren ska förses med erforderlig ventil-
utrustning såsom säkerhetsventil, avstängningsventil,
backventil och vakuumventil.
Beredaren ska förses med blandningsventil, som begrän-
sar temperaturen på utgående varmvatten till 60 °C. Om
denna ventil utelämnas måste risken för skållningsolyckor
förebyggas på annat sätt.
Om plaströr eller glödgat kopparrör används ska invän-
dig stödhylsa monteras. Från säkerhetsventilen ska ett
spillrör dras till lämpligt avlopp. Spillrörets dimension
ska vara samma som säkerhetsventilens. Förlägg spillvat-
tenrör från säkerhetsventilen sluttande i hela sin längd
och se till att det är frostfritt anordnat. Mynningen på
spillröret ska vara synlig och inte vara placerad i närheten
av elektriska komponenter.
Påfyllning
Påfyllning av varmvattenberedaren sker genom att:
1. Öppna en varmvattenkran i systemet.
2. Öppna avstängningsventilen på inkommande kall-
vatten. Denna ventil skall sedan under drift vara helt
öppen.
3. När det endast kommer vatten ur varmvattenkranen
(till en början kommer luftblandat vatten ut ur kra-
nen) kan kranen stängas och varmvattenberedaren
är fylld.
Laddslinga
Vid bestämning av vattenhastigheten bör man vid kon-
tinuerligt laddningsflöde inte överstiga 1,5 m/s. Detta
motsvarar ett vattenflöde av ca 1650 l/h för Ø22 mm
laddslinga (PUB2/PUB2 DS 160-500).
Framledningstemperaturen till laddslingan får inte
överstiga 120 °C och arbetstemperaturen i varmvatten-
beredaren får ej överstiga 95 °C för PUB2 DS 160-300
och 90 °C för PUB2 DS 500.
Risk för luftfickor i laddslingan elimineras eftersom in-
loppsanslutningen utgör den högsta punkten.
Tryckfallsdiagram
Primärsida (slinga)
2. PUB2 DS 160/300/500
1. PUB300/PUB500
3. PUB160/PUB210
0
5
10
15
20
25
30
35
40
Pressure drop [kPa]
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700
Charge flow [l/h]
Pressure drop over coil
1
2
3
Tryckfall över slinga
Flöde (l/h)
(kPa)
PUB2/PUB2 DS 160-500 | SE10

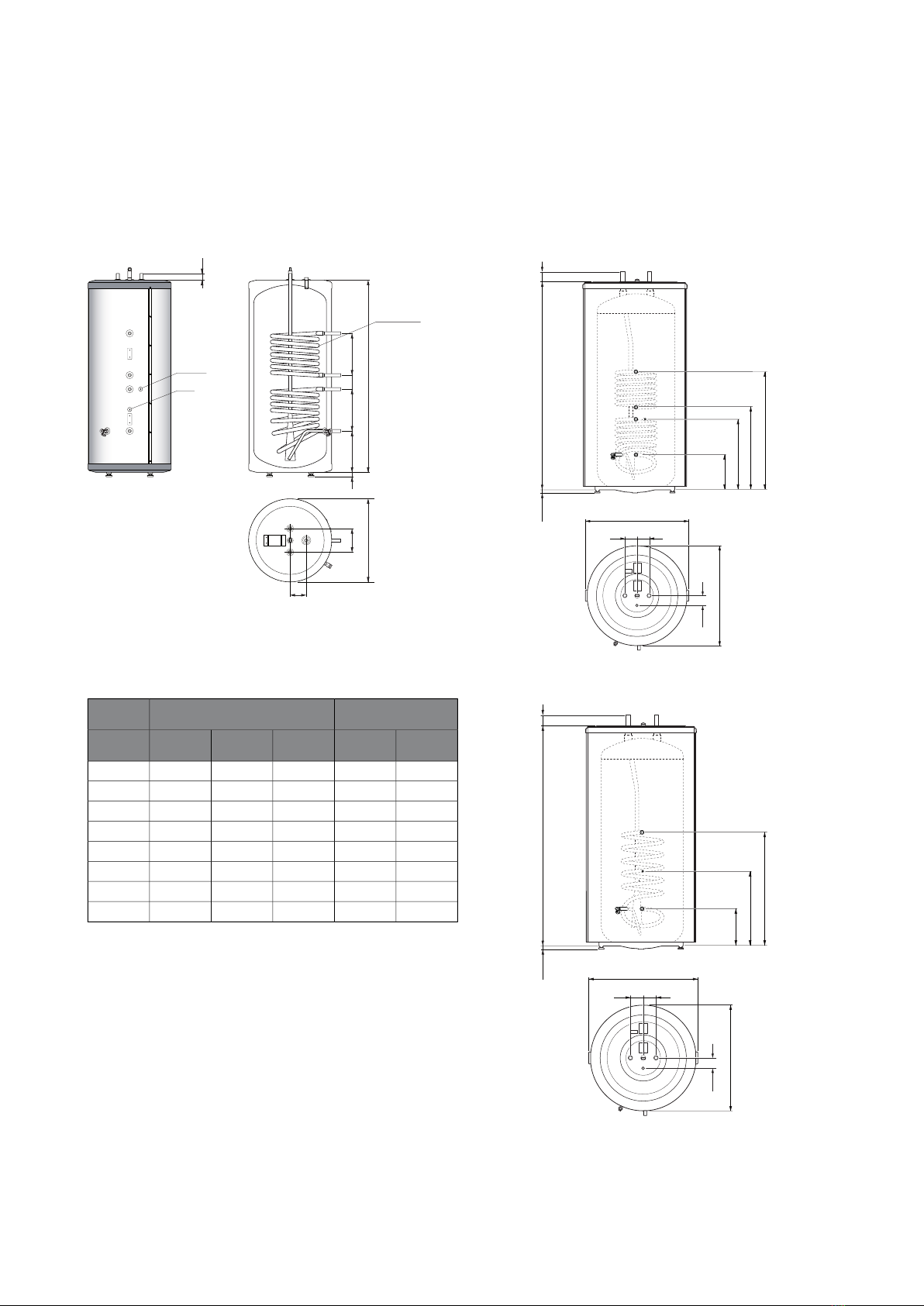

Tekniska uppgifter
Mått
PUB2 DS 500PUB2 DS 160-300
20–55 53
1757
295
595
695
995
100 100
100
879
Ø 852
CV-ut
CV-in
CV-ut
CV-in
vv kv
FRONT
G
HØ D
300
PUB DS
FECA
B
100
V
.v.
K.v.
Endast
PUB DS 300
PUB DS 500
PUB
PUB2 500
20–55 53
1757
295
601
907
100 100
100
879
Ø 852
PUB2 DSPUB2
300160300210160
170170170170170A
115115115115115B
30-6530-6530-6530-6530-65C
600600600600600Ø D
300265300265265E
300360612432360F
5045504545G
138098013801210980H
Ca. mått i mm
11PUB2/PUB2 DS 160-500 | SE

Röranslutningar
PUB2 DS 500PUB2 DS 160-300
XL54
XL9
XL8
XL19
XL18
XL4XL3
CV-ut
CV-in
CV-ut
CV-in
vv kv
FRONT
CV-ut
CV-in
CV-ut
CV-in
vv kv
FRONT
XL54
XL3 XL4
XL9
XL8
XL19
XL18
500 L160 - 300 LAnslutning
Ø 35 mmØ 22 mmKallvattenanslutningXL3
Ø 35 mmØ 22 mmVarmvattenanslutningXL4
Ø 22 mmDockningsanslutning, inkommande från annan värmkällaXL8
Ø 22 mmDockningsanslutning, utgående från annan värmkällaXL9
Ø 22 mmDockningsanslutning, inkommande högtemperaturXL18
Ø 22 mmDockningsanslutning, utgående högtemperaturXL19
G½Anslutning för termometerXL54
PUB2/PUB2 DS 160-500 | SE12

Tekniska data
PUB2 DSPUB2
500300160500300210160Modell
852600600852600600600mmDiameter
17571380980175713801210980mmHöjd (exkl. fötter)
15810063140736856kgNettovikt
10/1,0bar/MPaMax tryck, varmvattenberedare
20/2,0bar/MPaMax tryck, laddslinga
90959095°CMax arbetstemperatur i varmvat-
tenberedaren
120°CMax arbetstemperatur i slingan
2x7,42x7,47,46,36,34,254,25mLängd, slinga
2x1,82x1,81,81,91,91,41,4m²Värmeyta, slinga
2x10002x10001001300130012001200l/hPrimärt flöde
11501150600880880730580l/h*Kontinuerlig vv-kapacitet 80/10-
45 °C
47472439392926kW*Värmeöverföring 80/10-45 °C
62353528minUppvärmningstid 80/10 - 60
°C**
KopparKorrosionsskydd
081 087087 460087 440081 086087 420087 410087 400Art. nr
*) Kapaciteten gäller kontinuerlig varmvattentappning, varvid den ackumulerade varmvattenmängden inte är inräknad.
**Värdena gäller vid ett primärflöde av 1000 l/h
Energimärkning
NIBETillverkare
PUB2 DS
500
PUB2 DS
300
PUB2 DS
160
PUB2 500PUB2 300PUB2 210PUB2 160Modell
CCBCCBB
Effektivitetsklass
1119253111926253WVärmeförlust
500300160500300210160lVolym
13PUB2/PUB2 DS 160-500 | SE

English
Important information
Safety information
This manual describes installation and service procedures
for implementation by specialists.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in a safe way and under-
stand the hazards involved. Children shall
not play with the appliance. Cleaning
and user maintenance shall not be made
by children without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2017.
Symbols
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
General
Serial number
The serial number can be found on top of the product.
Caution
Always give the product's serial number when
reporting a fault.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type of
service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current legis-
lation.
Country specific information
User and Installer manual
This user and installer manual must be left with the cus-
tomer.
Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Hot water (page 20)
Shut off valves
Cold water (page 20)
Shut off valves
Non-return valve
Safety valve
Vacuum valve
Mixing valve
PUB2/PUB2 DS 160-500 | GB14

For the User
Maintenance
Safety valve (not supplied)
The water heater's safety valve sometimes releases a
little water after hot water usage. This is because the
cold water, which enters the water heater, expands when
heated causing the pressure to rise and the safety valve
to open.
The function of the safety valves must be regularly
checked, about four times a year, to prevent clogging.
To inspect the valve, open the safety valve manually and
check that water flows through the overflow pipe. If this
does not happen then the safety valve is defective and
must be replaced.
Emptying
1. Close the incoming flow to the charge coil.
2. Shut off the incoming cold water.
3. Loosen the cover of the drain valve and install a
suitable hose.
4. Open the drain valve.
During draining, air must be let into the water heater by
loosening a hot water connector (XL4) or opening a hot
water tap.
To ensure that the water heater drains completely, a
hose, or a pipe, with an outlet below the lowest level of
the water heater must be attached to the drain connec-
tion or drain valve. When installed in a location that is
exposed to the risk of frost, the water heater must be
emptied whenever it is not in operation. Freezing will
result in the water heater bursting.
Service
For service, contact the installer. Serial number (PF3) (14
digits) and installation date should always be stated.
Only replacement parts supplied by NIBE may be used.
15PUB2/PUB2 DS 160-500 | GB

For the Installer
General
PUB2/PUB2 DS 160-500 is a series water heater, which
is suitable for connection to heat pumps, gas or oil-fired
boilers.
The water tank consists of a steel jacket, with a copper
lining to protect against corrosion. The water heater is
equipped with two copper coils.
The water heater is designed and manufactured for a
maximum cut-off pressure of 10 bar. Maximum permit-
ted temperature is 95 °C.
The max. working pressure in the coil is 20 bar and the
max. working temperature in the coil is 120 °C.
The insulation on the 500 L vessel is Neopor and polyes-
ter fleece, which provides excellent heat insulation. The
insulation and grey plastic outer cladding can be re-
moved easily to simplify moving the water heater
through doorways, for example.
On the other vessel sizes, the insulation is polyurethane,
which provides excellent heat insulation. The outer shell
is grey plastic.
PUB2/PUB2 DS 160-500 is equipped with submerged
tube for control of hot water heating.
Transport
PUB2/PUB2 DS 160-500 should be transported and
stored vertically in a dry place. The PUB2/PUB2 DS 160-
500 may, however, be carefully laid on its back when
being moved into a building.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
Assembly
The water heater is only designed for upright installation.
The water heater is unscrewed from the pallet and lifted
into position. (use the lifting eye at the top of PUB2 DS
500).
Position PUB2/PUB2 DS 160-500 on a firm base that can
take the weight, preferably on a concrete floor or
foundation. Use the product's adjustable feet to obtain
a horizontal and stable set-up.
The area where PUB2/PUB2 DS 160-500 is located must
be equipped with floor drainage.
30 - 50 mm
30 - 50 mm
15 - 40 mm
20-55 mm
Supplied components
Insulation plug
Cover discs
PUB2/PUB2 DS 160-500 | GB16

Component positions
PUB2 DS 500PUB2 DS 160 - 300
UL1
XR1
UA1
QM4
PF3
CV-ut
CV-in
CV-ut
CV-in
vv kv
FRONT
CV-ut
CV-in
CV-ut
CV-in
vv kv
FRONT
PF3
UL1
QM4
UA2
UA1
NameDesignation
Tapping valveQM4
Submerged tube, docking heat pump BT6, Ø 11 mm (int)UA1
Submerged tube, external heat source, solar, Ø 11 mm (int)UA2
Adjustable feetUL1
Lifting eyeXR1
Serial number platePF3
17PUB2/PUB2 DS 160-500 | GB

Removing the insulation
The insulation on PUB2 DS 500 can be removed in order
to facilitate handling in confined spaces (the water
heater’s diameter without insulation is Ø650 mm).
■Unscrew the lifting eye at the top.
■Lift off the plastic top and the top insulation.
■Remove the joining plates holding the insulated jacket
halves together. Do not use any tools when dismant-
ling.
■Unhook and remove the insulated jacket halves, the
outer diameter of the heater becomes approx. 200
mm less without the insulated jackets.
Insulation removedDo not use any tools when dis-
mantling the joining plate.
The figure shows PUB2 DS 500
with insulation
UN
PUB
UN
PUB
PUB2/PUB2 DS 160-500 | GB18

Carry out assembly in reverse order.
Install the enclosed insulation plugs around each connec-
tion, and in the hole for the lifting eye. Finally, fit all the
enclosed cover discs on each connection by pressing
them over the connections.
NOTE
Fit the cover discs and the insulation plugs be-
fore installing the pipe.
NOTE
In certain cases, more insulation plugs are en-
closed than are required.
19PUB2/PUB2 DS 160-500 | GB

Installation
NOTE
Fit the enclosed cover discs before pipe installa-
tion. The cover discs, with self-adhesive backs,
must be installed on the relevant connection,
by pushing them over the connections.
All connections (including connections or holes
left by the lifting eyes that are not used) must
be insulated to minimise energy losses.
Pipe installation
NOTE
The water heater must be filled with water be-
fore charging via the charge coil is started.
Pipe installation must be carried out in accordance with
current norms and directives.
The water heater must be fitted with the requisite valves,
such as a safety valve, shut-off valve, non-return valve
and vacuum valve.
The water heater must be provided with a mixer valve,
which limits the temperature of outgoing hot water to
60 °C. If this valve is not fitted, some other measure must
be taken to prevent the risk of scalding.
Internal support bushes must be fitted when a plastic or
annealed copper pipe is used. An overflow pipe must be
routed from the safety valve to a suitable drain. The
overflow pipe must be the same size as the safety valve.
Route the overflow pipe from the safety valve, sloping
along its entire length and ensure that it is frost proof.
The mouth of the overflow pipe must be visible and not
placed close to electrical components.
Filling
Fill the water heater as follows:
1. Open a hot water tap in the system.
2. Open the shut-off valve on the incoming cold water.
This valve should then be fully open during opera-
tion.
3. The hot water tap can only be shut off when the
water heater is filled, which is when only water
comes out of the tap (initially an air-water mixture
comes out of the tap).
Charge coil
When determining the water speed, 1,5 m/s should not
be exceeded in the event of continuous charge flow.
This is equivalent to a water flow of approx. 1650 l/h for
a Ø22 mm charge coil (PUB2/PUB2 DS 160-500).
The supply temperature to the charge coil must not ex-
ceed 120 °C and the working temperature in the water
heater must not exceed 95 °C for PUB2 DS 160-300 and
90 °C for PUB2 DS 500.
The risk of air bubbles in the charge coil is eliminated
because the intake connection is the highest point.
Pressure drop diagram
Primary side (coil)
2. PUB2 DS 160/300/500
1. PUB300/PUB500
3. PUB160/PUB210
0
5
10
15
20
25
30
35
40
Pressure drop [kPa]
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700
Charge flow [l/h]
Pressure drop over coil
1
2
3
Pressure drop over coil
Flow (l/h)
(kPa)
PUB2/PUB2 DS 160-500 | GB20
