Nibe EKS 750 User manual

MOS 1536-8
EKS 750, 1000
031006 EKS 750, 1000
LEK
MONTERINGS- OCH SKÖTSELANVISNING
SE
INSTALLATION AND MAINTENANCE INSTRUCTIONS
GB
INSTALLATIE EN MONTAGE INSTRUCTIES
NL

1EKS 750, 1000
MONTERINGS- OCH SKÖTSELANVISNING
EKS 750, 1000
Installation
Varmvattenberedaren skall installeras stående. De fyra
fötterna är justerbara i höjdled.
EKS 750/1000 kan utrustas med nedanstående element.
Vid installation bör tillses att tillräckligt utrymme för de-
montering av element finnes framför kopplingsrummet,
se nedanstående tabell.
Montera de bipackade täckbrickorna innan rörinstal-
lationen. Täckbrickorna, som har självhäftande baksida,
ska monteras på respektive anslutning genom att trycka
dem över anslutningarna.
Samtliga anslutningar (även anslutningar som inte
används) ska isoleras för att minimera tomgångsförlus-
terna.
Element Effekt Fritt Utrymme
IU 31 1500 W 250 mm
IU 33 2250 W 260 mm
IU 34 3000 W 280 mm
IU 36 4500 W 400 mm
IU 39 6000 W 400 mm
IU 310 7500 W 400 mm
IU 311 9000 W 400 mm
Allmänt
Varmvattenberedaren består av en stålbehållare med
invändigt korrosionsskydd av koppar.
Beredaren är konstruerad och tillverkad för ett maximalt
avsäkringstryck av 9 bar.
Högsta tillåtna temperatur är 95 °C.
Isoleringen på EKS 750/1000 består av polyuretan med
en tjocklek på 50 mm. Isoleringen är demonterbar för
att förenkla förflyttning av beredaren genom till exem-
pel dörröppningar.
Ytterbeklädnaden består av grå plast.
För att komma åt lyftöglorna måste toppisoleringen
avlägsnas.
EKS 750/1000 kan utrustas med upp till tre elpatroner.
Anslutningsdiametern är G50 och maximal elpatron-
längd är 750 mm.
Bipackningssatsen innehåller täckbrickor och avtapp-
ningsventil.
Demontering av isolering
Isoleringen på EKS 750, 1000 är demonterbar, för att
underlätta hantering i trånga utrymmen (beredarens dia-
meter utan isolering är Ø 770/870 mm).
1. Lossa samtliga skruvar längs skarvskenorna.
2. Lyft av topplocket.
3. Drag av isoleringsmantelhalvorna rakt ut.
Återmontering sker i omvänd ordning. Om skruvarna
har svårt för att fästa i de gamla hålen kan skenan vän-
das upp och ner, vilket resulterar i nya hål i isolerings-
mantelhalvorna.
LEK
Ø 860/960 mm med isolering
LEK
Ø 770/870 mm utan isolering
Apparaten får användas av barn över 8 år och av personer med fysisk, sensorisk eller men-
tal funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under
förutsättning att de får handledning eller instruktioner om hur man använder appa-
raten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte
leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning.
Med förbehåll för konstruktionsändringar. ©NIBE 2015.

2EKS 750, 1000
SE
Elanslutning
Varmvattenberedaren har tre elpatronanslutningar för
en maximal effekt av 3 x 9 kW. Separat matning från
gruppcentral drages till varje elpatron.
Varje elpatron kompletteras med kopplingsbox typ K11
(2-polig termostat, 3-polig temperaturbegränsare).
Förändringar eller omkopplingar får ej ske!
Rörinstallation
Varmvattenberedaren skall förses med avtappnings-, av-
stängnings-, back-, blandnings-, säkerhets- och vacuum-
ventil enligt gällande normer samt med termometer och
tryckmätare.
Den bipackade avtappningsventilen monteras på av-
tappningsanslutningen (7). Demontera klämring och
klämringsmutter från avtappnigsventilen och montera
ventilen med hjälp av befintlig klämring, klämsringsmut-
ter och stödhylsa. Ersätt klämring med plugg på den
öppna sidan av avtappningsventilen.
Beredaren skall förses med blandningsventil, som be-
gränsar temperaturen på utgående varmvatten till 60 °C.
Om denna ventil utelämnas måste risken för skållnings-
olyckor förebyggas på annat sätt.
Säkerhetsventilen skall vara på högst 9 bar (0,9 MPa)
och dess spillrör skall mynna fritt över avlopp. Spillrörets
dimension skall vara samma som säkerhetsventilens.
Spillröret skall ha en fallande dragning i hela sin längd
samt vara frostfritt anordnat. Mynningen på spillröret
skall vara synlig.
Installation och skötsel
Påfyllning
Påfyllning av varmvattenberedaren sker genom att först
öppna en varmvattenkran i systemet och därefter öppna
avstängningsventilen på inkommande kallvatten. Denna
ventil skall sedan under drift vara helt öppen. Först när
det endast kommer vatten ur varmvattenkranen (till en
början kommer luftblandat vatten ut ur kranen) kan kra-
nen stängas och varmvattenberedaren är fylld.
Tillsyn och skötsel
Säkerhetsventilen skall kontrolleras regelbundet (ca 4
gånger per år) för att förhindra igensättning. Kontrollen
sker genom att öppna säkerhetsventilen manuellt, vat-
ten skall då strömma genom spillröret. Skulle ej så ske är
säkerhetsventilen defekt och måste bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
Tömning
1. Bryt strömmen till beredaren.
2. Stäng inkommande kallvatten.
3. Öppna avtappningsanslutningen, eller avtappnings-
ventilen om en sådan är monterad.
Vid tömning måste luft tillföras beredaren genom att en
varmvattenanslutning (2) eller en varmvattenkran lossas.
För att varmvattenberedaren skall bli helt tömd, fordras
att en slang alternativt ett rör vars utlopp mynnar under
beredarens lägsta nivå monteras på avtappningsanslut-
ningen eller avtappningsventilen. Vid montering där
frostrisk finns skall varmvattenberedaren tömmas då den
ej är i drift. Frysning medför att beredaren sprängs.
Åtgärder vid driftstörning
Om vattnet ej blir varmt, kontrollera att säkringarna i
elcentralen är hela. Om ingen säkring är trasig kan or-
saken vara att temperaturbegränsaren löst ut på grund
av något fel på varmvattenberedaren. När felet avhjälpts
kan temperaturbegränsaren återställas. Detta måste ut-
föras under överinseende av behörig elinstallatör.
Service
Vid behov av service, kontakta huvudentreprenören
varvid installationsdatum och tillverkningsnummer (95)
ovillkorligen måste uppges.
Endast av NIBE AB i Markaryd levererade reservdelar får
användas.
Varmvattenberedaren skall vara helt fylld
med vatten innan den får anslutas på
elsidan.
OBS!
Elinstallation samt eventuell service skall
göras under överinseende av behörig
elinstallatör.
OBS!
Montera täckbrickorna innan
rörinstallationen görs.
OBS!

3EKS 750, 1000
SE
Tekniska specifikationer

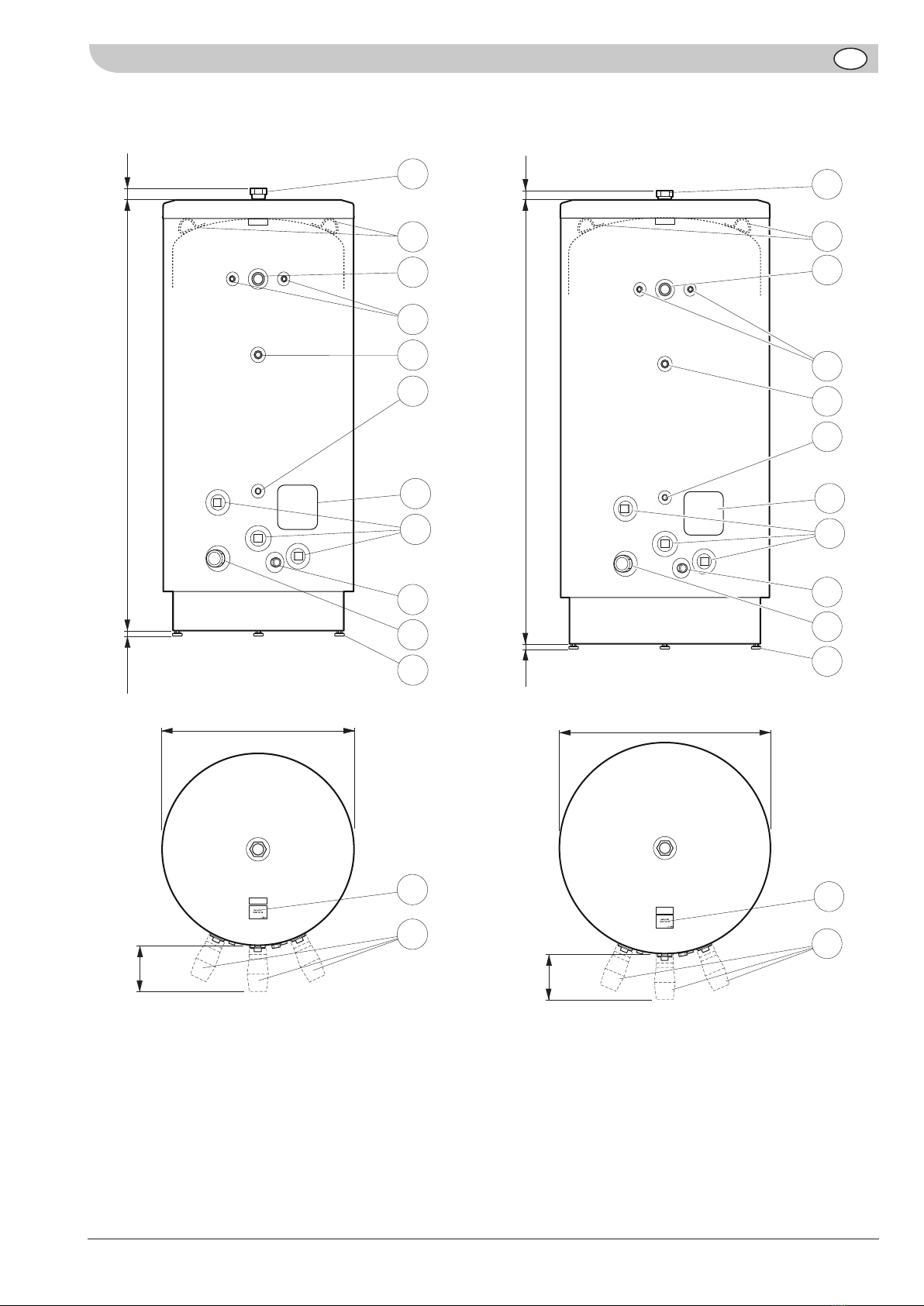

Komponenter och mått
Komponentlista
1 Kallvattenanslutning, G50
2 Varmvattenanslutning, G50
3 VVC-anslutning, G20
4 VVX-anslutning, G32
5 Anslutning för termometer, tryckmätare, termostat,
G15
7 Anslutning för elpatroner, G50
170
Ø 860
20-55
1975 40
8
11
5
9
7
4
3
5
2
1
14
95
10
EKS 750
95
170
Ø 960
2020
20-55 40
14
2
4
11
1
8
7
9
5
3
5
10
EKS 1000
8 Avtappningsanslutning Ø 22
9 Inspektionslucka
10 Lyftöglor
11 Ställbara fötter
14 Elpatron/kopplingsbox (tillbehör)
95 Serienummerskylt
170
Ø 860
20-55 1975 40
8
11
5
9
7
4
3
5
2
1
14
95
10

4EKS 750, 1000
SE
Bipackningssats
Täckbrickor
Avtappningsventil med plugg
LEK
LEK
LEK
K13
K11
K10
LEK

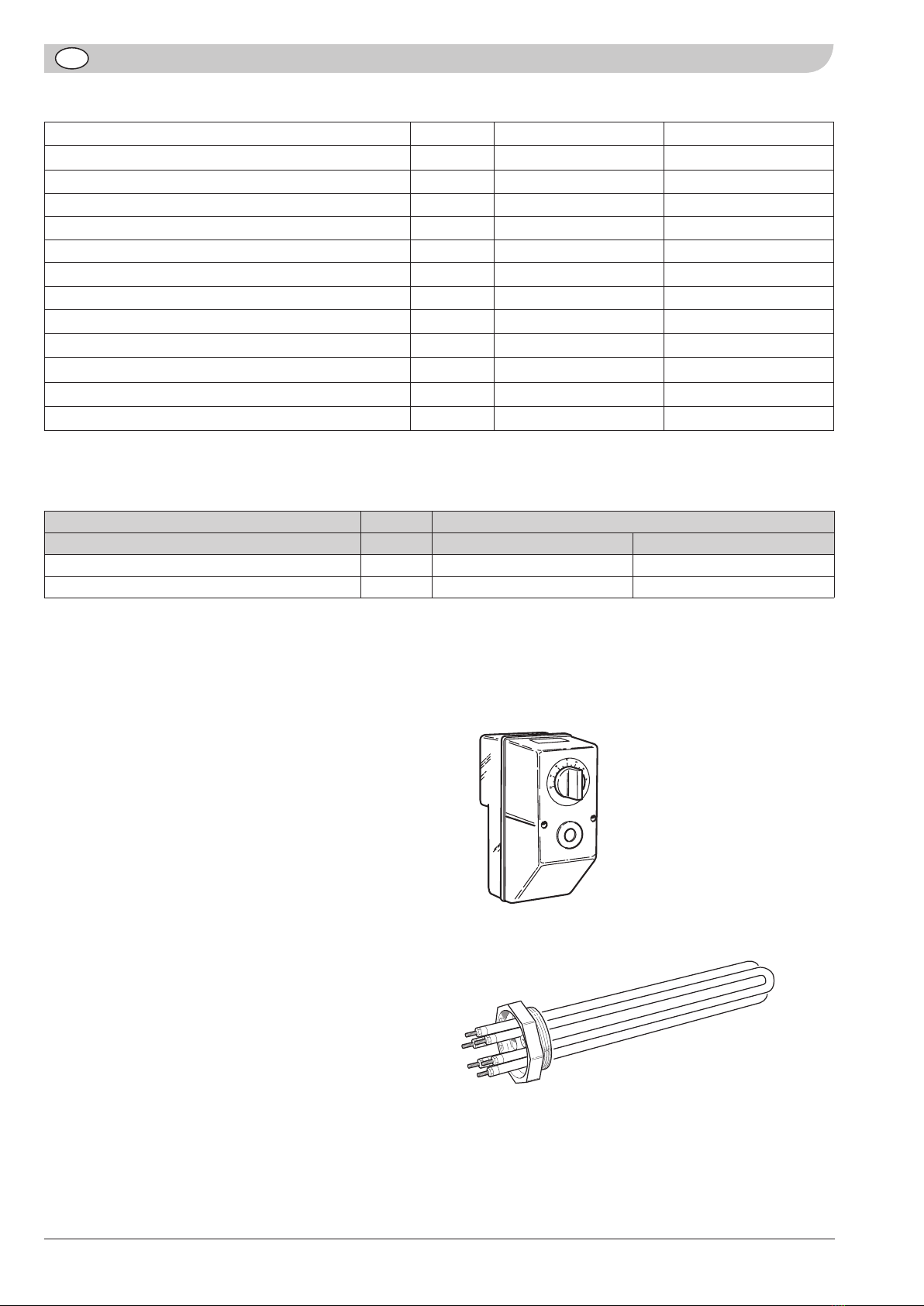

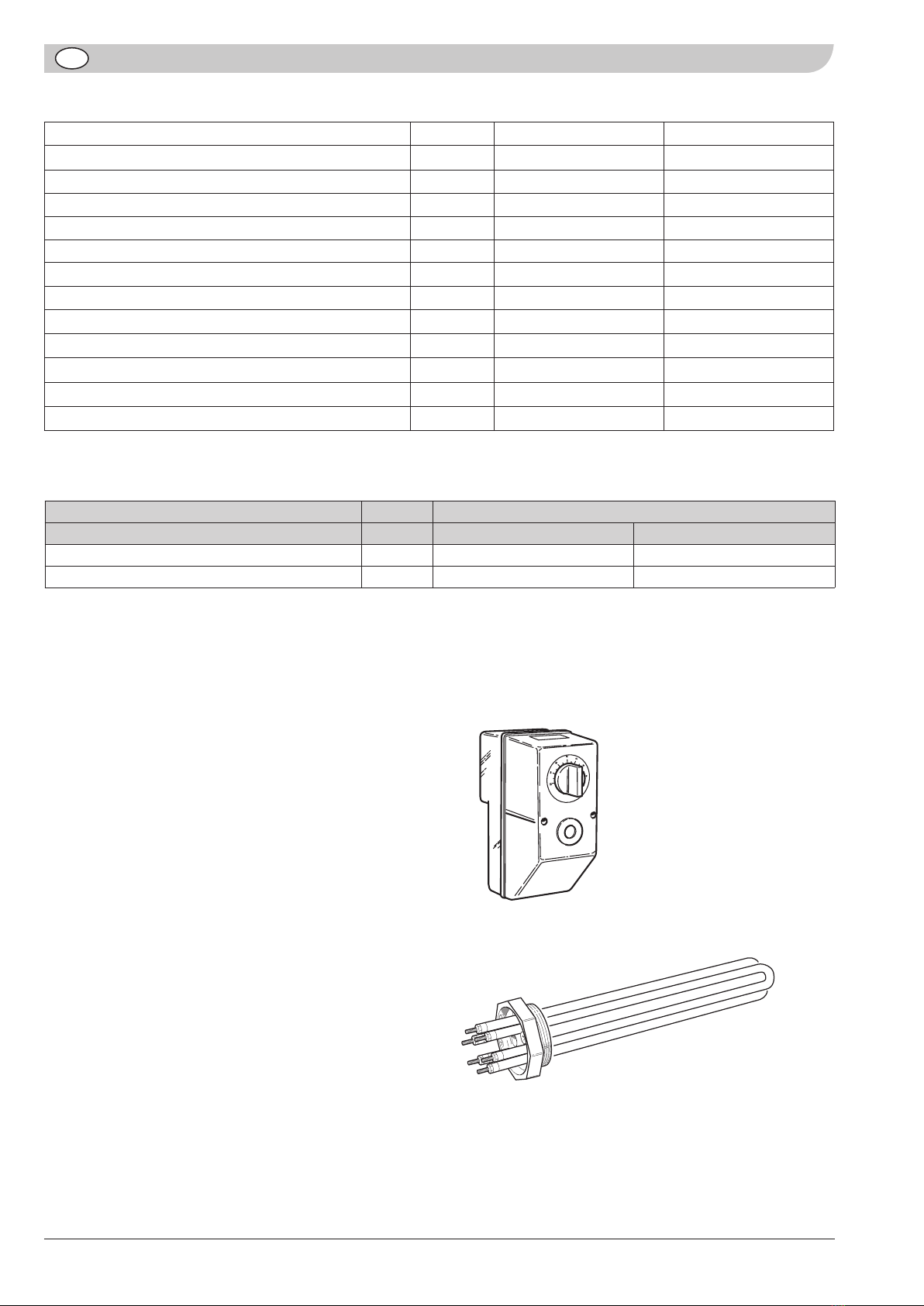

Elpatron IU 31 - IU 311
K11 Kopplingsbox
RSK nr 695 22 38
Tekniska data
EKS 750 EKS 1000
Volym liter 740 990
Diameter mm 860 960
Höjd (exkl. fötter) mm 2 020 2 060
Nettovikt kg ca 185 ca 200
Max. effekt kW 3 x 9 3 x 9
Max. arbetstryck bar 9 9
Max. arbetstemperatur ° C 95 95
Värmeinnehåll vid 80 °C kWh 68,5 92
Motsvarande mängd varmvatten (40 °C)* liter 1 600 2 145
Uppvärmningstid 10 - 60 °C, 3 x 9 kW min 100 130
Korrosionsskydd Koppar Koppar
RSK-nummer 694 50 35 694 50 37
Artikelnummer 075 100 075 200
* Vid inkommande temperatur 10 °C och varmvatten-tappning på 48 l/min.
Energimärkning
Tillverkare NIBE
Modell EKS2 750 EKS2 1000
Värmeförlust W 186 254
Volym l 740 990
Tillbehör

EKS 750, 1000 5
INSTALLATION AND MAINTENANCE INSTRUCTIONS
EKS 750, 1000
Installation
The water heater must be installed in an upright posi-
tion. The four feet are height-adjustable.
The EKS 750/1000 can be equipped with the following
elements. When installing the water heater, ensure that
there is enough room for removing the element in front
of the connection area, see following table.
Fit the supplied cover discs before pipe installation. The
cover discs, with self-adhesive backs, must be fitted on
the relevant connection by pushing them over the con-
nections.
All connections (including those not used) must be insu-
lated to minimise idle losses.
Element Output Free space
IU 31 1,500 W 250 mm
IU 33 2,250 W 260 mm
IU 34 3,000 W 280 mm
IU 36 4,500 W 400 mm
IU 39 6,000 W 400 mm
IU 310 7,500 W 400 mm
IU 311 9,000 W 400 mm
General
The water heater consists of a steel vessel, with a cop-
per lining to protect against corrosion.
The heater is designed and manufactured for a maxi-
mum cut-off pressure of 9 bar.
Maximum permitted temperature is 95°C.
The EKS 750/1000 is insulated with 50 mm thick poly-
urethane. The insulation can be removed to make it
easier for the heater to pass through doorways, for
example.
The outer shell is grey plastic.
On EKS 750/1000, the top insulation must be removed
to provide access to the lifting eyes. The EKS 750/1000
can be equipped with up to three immersion heaters.
The connection diameter is G50 and the maximum im-
mersion heater length is 750 mm.
The enclosed kit contains cover discs and a drain valve.
Removing the insulation
The insulation on EKS 750, 1000 can be removed, to
facilitate work in confined spaces (the heater’s diameter
without insulation is Ø 770/870 mm).
1. Remove all screws along the joining plates.
2. Lift off the top cover.
3. Pull the insulated jacket halves straight off.
Carry out assembly in reverse order. If the screws are
difficult to fit in the old holes, the plate can be turned
upside down, which produces new holes in the insu-
lated jacket halves.
LEK
Ø 860/960 mm with isulation
LEK
Ø 770/870 mm without isulation
This appliance can be used by children aged from 8 years and above and persons with re-
duced physical, sensory or mental capabilities or lack of experience and knowledge if they
have been given supervision or instruction concerning use of the appliance in a safe way
and understand the hazards involved. Children shall not play with the appliance. Cleaning
and user maintenance shall not be made by children without supervision.
Rights to make any design or technical modifications are reserved. ©NIBE 2015.

6
GB
EKS 750, 1000
Electrical connections
The water heater has three immersion heater connec-
tions for a maximum output of 3 x 9 kW. Separate
supply from group central is routed to each immersion
heater.
Each immersion heater is supplemented with junction
box type K11 (2-pole thermostat, 3-pole temperature
limiter).
Do not modify or reconnect!
Pipe installation
The water heater must be supplied with a drain valve,
shut-off valve, non-return valve, mixing valve, safety
valve, and a vacuum valve as per applicable standards,
as well as with a thermometer and pressure gauge.
Install the supplied drain valve on the drain connection
(7). Remove the compression ring and compression ring
nut from the drain valve and install the valve using the
existing compression ring, compression ring nut, and
support bush. Replace the compression ring with a plug
on the open side of the drain valve.
The heater must be supplied with a mixing valve, which
limits the temperature of outgoing hot water to 60°C.
If this valve is not fitted, some other measure must be
taken to prevent the risk of scalding.
The safety valve must be set to maximum 9 bar
(0.9 MPa) and its overflow pipe must run unobstructed
over the drain. The overflow pipe must be the same size
as the safety valve. The overflow pipe must be routed
downwards along its entire length and be frost proof.
The outlet of the overflow pipe must be visible.
Installation and maintenance
Filling
The water heater is filled by first opening a hot water
tap in the system and then opening the shut-off valve
for incoming cold water. This valve should then be fully
open during operation. The hot water tap can only be
shut off when the water heater is filled, which is when
only water comes out of the tap (initially an air-water
mixture comes out of the tap).
Maintenance
The safety valve must be inspected regularly, about 4
times a year, to prevent blockages. To inspect the valve,
open the safety valve manually and check that water
flows through the overflow pipe. If this does not hap-
pen, the safety valve is defective and must be changed.
The safety valve sometimes releases a little water after
hot water has been used. This discharge is caused by
the expansion of cold water entering the water heater,
resulting in a pressure increase, whereby the safety valve
opens.
Emptying
1. Turn off the power to the heater.
2. Shut off the incoming cold water.
3. Open the drain connection, or the drain valve if fit-
ted.
During emptying air must be let into the heater by
loosening a hot water connection (2) or opening a hot
water tap. To ensure complete emptying of the water
heater, a hose or pipe with outlets flowing out below
the lowest level of the heater must be attached to the
drain connection or drain valve. When installed in loca-
tions exposed to the risk of frost, the water heater must
be emptied whenever it is not in operation. Freezing will
result in the heater bursting.
Dealing with malfunctions
If the water fails to heat up, check the fuses in the dis-
tribution box. If none of the fuses have blown, the prob-
lem may be that the temperature limiter has tripped as
a result of a fault in the water heater. Once the fault has
been remedied, the temperature limiter can be reset.
This must be done under the supervision of a qualified
electrician.
Service
When servicing is required, contact the main contrac-
tor; you will always need to provide the manufacturing
number (95) and installation date.
Only spare parts supplied by NIBE AB in Markaryd may
be used.
The water heater must be completely filled
with water before it is connected on the
electrical side.
Note!
Electrical installation and service must
be carried out under the supervision of a
qualified electrician.
Note!
Fit the cover discs before commencing pipe
installation.
Note!

7
GB
EKS 750, 1000
Technical specifications
Components and dimensions
List of components
1 Cold water connection, G50
2 Hot water connection, G50
3 HWC connection, G20
4 HWX connection, G32
5 Connection for thermometer, pressure gauge, ther-
mostat, G15
7 Connection for immersion heaters, G50
170
Ø 860
20-55
1975 40
8
11
5
9
7
4
3
5
2
1
14
95
10
EKS 750
95
170
Ø 960
2020
20-55 40
14
2
4
11
1
8
7
9
5
3
5
10
EKS 1000
8 Drain connection Ø 22
9 Inspection hatch
10 Lifting eyes
11 Adjustable feet
14 Immersion heater/junction box (accessories)
95 Serial number plate
170
Ø 860
20-55 1975 40
8
11
5
9
7
4
3
5
2
1
14
95
10

8
GB
EKS 750, 10008EKS 750
Enclosed kit
Cover discs
Drain valve with plug
LEK
LEK
LEK
K13
K11
K10
LEK
Immersion heater IU 31 - IU 311
K11 Junction box
Part no 018 893
Technical Data
EKS 750 EKS 1000
Volume litre 740 990
Diameter mm 860 960
Height (excl. feet) mm 2 020 2 060
Net weight kg approx. 185 approx. 200
Max. output kW 3 x 9 3 x 9
Max. operating pressure bar 9 9
Max. operating temperature °C 95 95
Heat content at 80°C kWh 68.5 92
Equivalent amount of hot water (40°C)* litre 1 600 2 145
Heating time 10 - 60°C, 3 x 9 kW min 100 130
Corrosion protection Copper Copper
Part no. 075 100 075 200
* With a supply temperature of 10°C and hot water usage of 48 l/min.
Energy labelling
Supplier NIBE
Model EKS2 750 EKS2 1000
Heat loss W 186 254
Volume l 740 990
Accessories

9EKS 750, 1000
MONTAGE- EN GEBRUIKSHANDLEIDING
EKS 750, 1000
Installatie
De boiler moet staand worden geïnstalleerd. De vier
pootjes zijn in hoogte verstelbaar.
De EKS 750/1000 kan met de onderstaande elementen
worden uitgerust. Bij de installatie moet erop worden
gelet dat er voldoende ruimte is om elementen voor de
aansluitdoos te demonteren (zie de onderstaande tabel).
Monteer de bijgeleverde afdekringen voordat de leidin-
gen worden geïnstalleerd. De afdekringen hebben een
zelfklevende achterkant en moeten op de betreffende
aansluiting worden gemonteerd door de ringen over de
aansluitingen te drukken.
Alle aansluitingen (ook de aansluitingen die niet worden
gebruikt) moeten worden geïsoleerd om verliezen bij
stationair draaien te voorkomen.
Algemeen
De boiler bestaat uit een stalen reservoir met een inwen-
dige corrosiebescherming van koper.
De boiler is geconstrueerd en gemaakt voor een maxi-
male zekeringsdruk van 10 bar.
De maximaal toegestane temperatuur is 95 °C.
De isolatie op de EKS 750/1000 bestaat uit polyurethaan
met een dikte van 50 mm. De isolatie is demonteer-
baar om het verplaatsen van de boiler door bijvoorbeeld
deuropeningen eenvoudiger te maken.
De buitenbekleding bestaat uit grijs kunststof.
Om bij de hefogen van de VPA 450/300 te komen, moet
de isolatie aan de bovenkant worden verwijderd.
De EKS 750/1000 kan met maximaal drie elektrische
verwarmingselementen worden uitgerust. De aansluit-
diameter is G50 en de maximale lengte van het elektri-
sche verwarmingselement is 750 mm.
De set met meegeleverd materiaal bevat afdekringen en
een aftapklep.
Isolatie demonteren
Voor hantering in krappe ruimtes is de isolatie op de EKS
750, 1000 demonteerbaar (de diameter van de boiler
zonder isolatie is 770/870 mm).
1. Maak alle schroeven langs de verbindingsrails los.
2. Til het topluik eraf.
3. Trek de isolatiemantelhelften er recht uit.
Het terugmonteren doet u in omgekeerde volgorde. Als
de schroeven moeilijk greep krijgen in de oude gaten,
kan de rail ondersteboven worden gekeerd. Dat levert
nieuwe gaten in de isolatiemantelhelften op.
LEK
Ø 860/960
LEK
Ø 770/870
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of door persnen met beper-
kingen van psychische, zintuigelijke of lichamelijke aard, of door personen met gebrek aan
kennis en ervaring, wanneer zij onder toezicht staanen instructies hebben ontvangen om
het apparaat veilig te gebruiken en zij de bijkomende gevaren begrijpen. Kinderen mogen
niet met het apparaat spelen. Het reinigen en onderhoud dat door de gebruiker mag wor-
den uitgevoerd, kan niet zonder toezicht door kinderen worden uitgevoerd. Rechten om
ontwerpwijzigingen door te voeren zijn voorbehouden. ©NIBE 2015.

10
NL
EKS 750, 1000
Elektrische aansluiting
De boiler heeft drie aansluitingen voor elektrische ver-
warmingselementen voor een maximaal vermogen van
3 x 9 kW. Naar elk elektrisch verwarmingselement wordt
vanuit de verdeelgroep een aparte voeding getrokken.
Elk elektrisch verwarmingselement wordt aangevuld met
een aansluitdoos van type K11 (12-polige thermostaat,
3-polige maximaalthermostaat).
Er mogen geen wijzigingen of schakelingen worden
uitgevoerd!
Installatie van het leidingsysteem
De boiler moet worden voorzien van een aftap-, afsluit-,
terugslag-, meng-, veiligheids- en vacuümklep (volgens
de geldende normen) en van een thermometer en druk-
meter.
De meegeleverde aftapklep wordt op de aftapaanslui-
ting (7) gemonteerd. Demonteer de klemring en de
klemringmoer van de aftapklep en monteer de klep met
behulp van de aanwezige klemring, klemringmoer en
steunhuls. Vervang de klemring met plug op de open
kant van de aftapklep.
De boiler moet worden voorzien van een mengklep,
diede temperatuur van het uitgaande warmwater tot 60
°C begrenst. Als deze klep wordt weggelaten, moet de
kans op ongevallen door broeien op een andere manier
worden voorkomen.
De veiligheidsklep mag maximaal 9 bar (0,9 MPa) zijn
en de afvalbuis ervan moet vrij boven de afvoer uitmon-
den. De afvalbuis moet dezelfde afmeting hebben als de
veiligheidsklep. De afvalbuis moet steeds omlaag lopen
en moet tegen vorst zijn beschermd. De ingang van de
afvalbuis moet zichtbaar zijn.
Installatie en onderhoud
Vullen
De boiler wordt gevuld door eerst een warmwater-
kraan in het systeem te openen en daarna de eventu-
ele afsluitklep voor het binnenkomende koudwater te
openen. Deze klep moet tijdens bedrijf helemaal open
staan. Pas als er alleen water uit de warmwaterkraan
komt (eerst komt er water vermengd met lucht uit de
kraan), kan de kraan worden gesloten en is de boiler
gevuld.
Inspectie en gebruik
De veiligheidsklep moet regelmatig worden gecontro-
leerd (ca. 4 keer per jaar) om verstopping te voorkomen.
De controle vindt plaats door de veiligheidsklep hand-
matig te openen. Het water moet dan door de afvalbuis
stromen. Als dit niet het geval is, is de veiligheidsklep
defect en moet deze worden vervangen.
De veiligheidsklep laat af en toe wat water ontsnappen
na het tappen van warmwater. Dit komt doordat het
koude water dat in de boiler wordt opgenomen uitzet
en zo voor een drukverhoging zorgt, waardoor de veilig-
heidsklep opengaat.
Aftappen
1. Haal de stekker uit het stopcontact.
2. Sluit het binnenkomende koudwater.
3. Open de aftapaansluiting of de aftapklep (als deze
is gemonteerd).
Bij het aftappen moet er lucht naar de boiler worden
geleid door een warmwateraansluiting (2) of een warm-
waterkraan los te draaien. Om te zorgen dat de boiler
helemaal leeg wordt, kan het beste een slang of een
leiding waarvan de uitloop onder het laagste niveau van
de boiler uitmondt, op de aftapaansluiting of de aftap-
klep worden gemonteerd. Bij montage in ruimtes waar
kans op vorst is, moet de boiler worden afgetapt als
deze niet wordt gebruikt. Door bevriezing kan de boiler
scheuren.
Maatregelen in geval van bedrijfs-
storingen
Als het water niet warm wordt, moet worden gecontro-
leerd of de zekering van de betreffende elektriciteitsver-
deelgroep in orde is. Als de zekering in orde is, kan de
oorzaak de maximaalthermostaat zijn die geactiveerd is
door een storing in de boiler. Als de storing is verholpen,
kan de maximaalthermostaat worden gereset. Dit moet
onder toezicht van een bevoegde elektrotechnische in-
stallateur worden uitgevoerd.
Service
Als service nodig is, kunt u contact opnemen met uw
installateur of handelsfirma waar u de boiler hebt ge-
kocht. U dient altijd de installatiedatum en het serie-
nummer (95) te vermelden.
Er mogen uitsluitend door NIBE AB in Markaryd gele-
verde reserveonderdelen worden gebruikt.
De boiler moet volledig met water zijn
gevuld voordat deze op de elektriciteit mag
worden aangesloten.
Let op!
De elektrische installatie en eventuele
servicewerkzaamheden moeten worden
uitgevoerd onder toezicht van een erkende
elektrotechnische installateur.
Let op!
Monteer de afdekringen voordat
de leidingen worden geïnstalleerd.
Let op!

11
NL
EKS 750, 1000
Technische specificaties
Componenten en afmetingen
Overzicht van de componenten
1 Koudwateraansluiting, G50
2 Warmwateraansluiting, G50
3 VVC-aansluiting, G20
4 VVX-aansluiting, G32
5 Aansluiting voor thermometer, drukmeter, thermo-
staat, G15
7 Aansluiting voor elektrische verwarmingselemen-
ten, G50
170
Ø 860
20-55
1975 40
8
11
5
9
7
4
3
5
2
1
14
95
10
EKS 750
95
170
Ø 960
2020
20-55 40
14
2
4
11
1
8
7
9
5
3
5
10
EKS 1000
8 Aftapaansluiting Ø 22
9 Inspectieluik
10 Hijsogen
11 Verstelbare pootjes
14 Elektrisch verwarmingselement/aansluitdoos (acces-
soires)
95 Serienummerplaat
170
Ø 860
20-55 1975 40
8
11
5
9
7
4
3
5
2
1
14
95
10

12
NL
EKS 750, 1000
Set met meegeleverd materiaal
Afdekringen
Aftapklep met plug
LEK
LEK
LEK
K13
K11
K10
LEK
Elektrisch verwarmingselement IU 31 - IU 311
K11 Aansluitdoos
Part.-nr 018 893
Technische gegevens
EKS 750 EKS 1000
Volume liter 740 990
Diameter mm 860 960
Hoogte (excl. pootjes) mm 2 020 2 060
Nettogewicht kg ca. 185 ca. 200
Max. vermogen kW 3 x 9 3 x 9
Max. werkdruk bar 10 10
Max. werktemperatuur °C 95 95
Warmte-inhoud bij 80 °C kWh 68,5 92
Overeenkomende hoeveelheid warmwater (40 °C)* liter 1 600 2 145
Opwarmtijd 10-60 °C, 3 x 9 kW min. 100 130
Corrosiebescherming Koper Koper
Artikelnummer 075 100 075 200
Accessoires
* Bij een inkomende temperatuur van 10 °C en warmwater aftappen met 48 l/min.
Energielabel
Naam leverancier NIBE
Model leverancier EKS2 750 EKS2 1000
Warmteverlies W 186 254
Volume l 740 990

PL
NL
FI
DK
DE
CZ
NIBE Energy Systems OY, Juurakkotie 3, 01510 Vantaa
3C Broom Business Park, Bridge Way, Chesterfield S41 9QG
Puh: 09-274 697 0 Fax: [phone] E-mail: [email protected] www.nibe.fi
FR NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux
Tél: [phone] Fax: [phone] E-mail: [email protected] www.nibe.fr
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOK
Tel: [phone] Fax: [phone] E-mail: [email protected] www.biawar.com.pl
RU © "EVAN" 17, per. Boynovskiy, Nizhny Novgorod
Tel./fax [phone] E-mail: [email protected] www.nibe-evan.ru
NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibenl.nl
Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk
Tel: [phone] Fax: [phone] E-mail: [email protected] www.volundvt.dk
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 Celle
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.de
CH NIBEWärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.ch
AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling
Tel: [phone] Fax: [phone] E-mail: [email protected] www.knv.at
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.eu
GB NIBE Energy Systems Ltd,
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.co.uk
NO ABK AS , Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo
Tel. sentralbord: [phone] E-mail: [email protected] www.nibeenergysystems.no
Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.cz
