Nibe Compact-Sol CU 300 User manual

GB
SE
DE
FI
LEK
MOS 1422-5
ER 56: 300 SOL
031800
MONTERINGS- OCH SKÖTSELANVISNING
COMPACT-SOL
CU 300
INSTALLATIONS- OCH MONTERINGSANVISNING COMPACT-SOL
INSTALLATIONS- OCH MONTERINGSANVISNING COMPACT-SOL
MONTAGE- UND BETRIEBSANLEITUNG COMPACT-SOL
ASENNUS- jA HOITO-OHjEET COMPACT-SOL

3COMPACT-SOL
Sidoplåtarnas nedre del kan vara demonterade under
installationsarbetet. Detta underlättar åtkomst även från
sidorna. Sidoplåtarna kan återmonteras även i trånga
utrymmen.
Komponentlista
3 Kopplingsrum arbetsbrytare:
1 Anslutningsplint
2 Arbetsbrytare
9 Kopplingsrum termostat/elpatron:
5 Termostat/temperaturbegränsare
6 Elpatron
7 Termostatratt
21 Vakuumventil
22 Avstängnings-/backventil
23 Säkerhets-/avtappningsventil
25 Blandningsventil
41 Kallvattenanslutning. Klämringskoppling
Ø 22 mm
42 Varmvattenanslutning. Klämringskoppling
Ø 22 mm
83 Spillrörsanslutning för säkerhetsventil och
avtappning. Klämringskoppling Ø 15 mm
103 Serienummerskylt
110 a Anslutning, solslinga framledning Ø 22 mm
110b Anslutning, solslinga retur Ø 22 mm
111 a Givaranslutning termometer Ø 10 mm (inv)
111b Givaranslutning solslinga Ø 10 mm (inv)
70
600
220
165
35
20
615
200
310
40
115 55 295
165
230
Ställbar 20-55
35
260
1710
10
35
23
3
9
103
111b 110a110b
22
25 83
111a
21
41
42
MONTERINGS- OCH SKÖTSELANVISNING
COMPACT-SOL
CU 300
Apparaten får användas av barn över 8 år och av personer med fysisk, sen-
sorisk eller mental funktionsnedsättning samt av personer som saknar erfa-
renhet eller kunskap under förutsättning att de får handledning eller
instruktioner om hur man använder apparaten på ett säkert sätt och infor-
meras så att de förstår eventuella risker. Barn får inte leka med appara-
ten. Låt inte barn rengöra eller underhålla apparaten utan handledning.
Med förbehåll för konstruktionsändringar. ©NIBE 2014.
Inom punktmarkerat område kan rör-
dragning inte ske!
OBS!

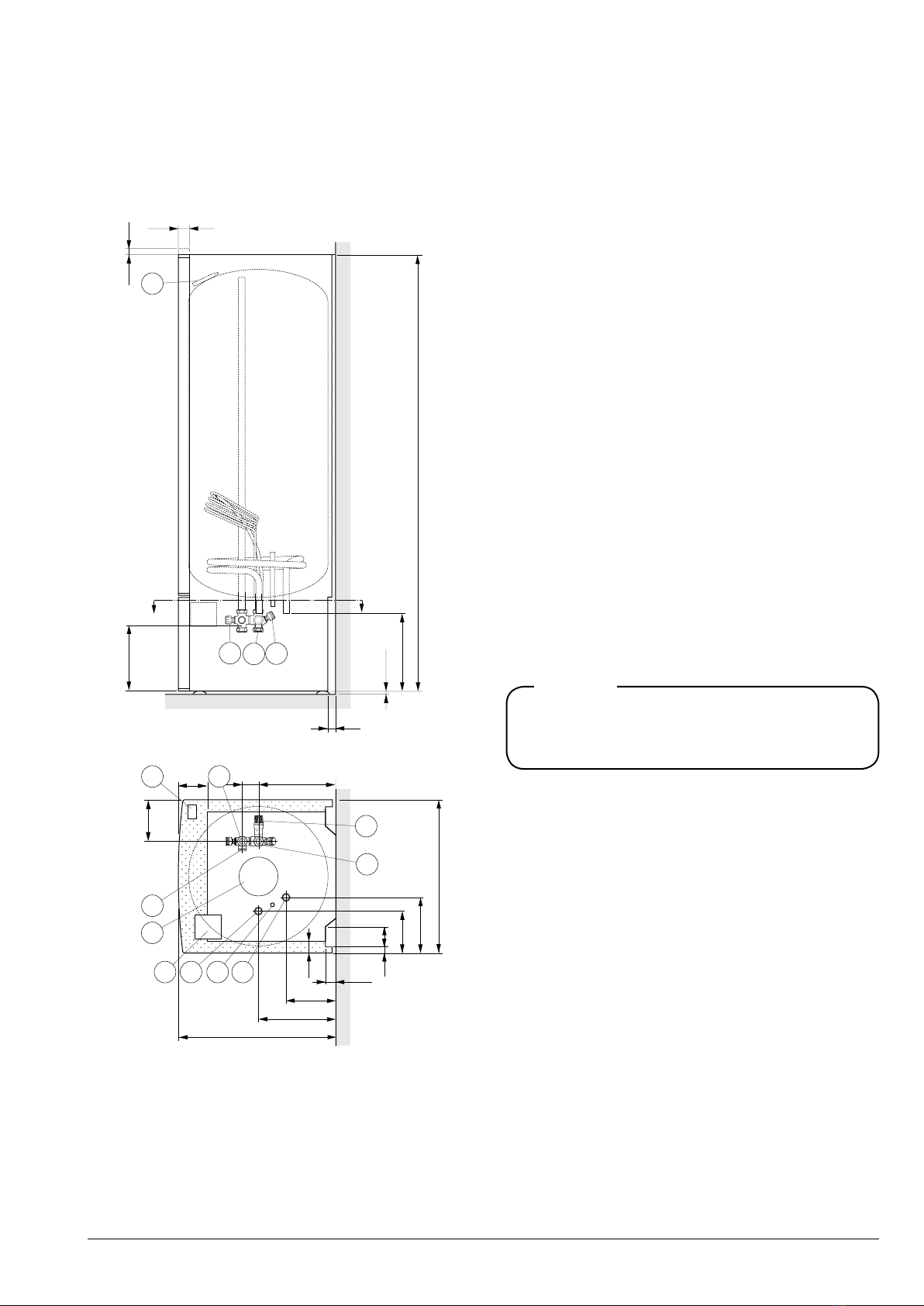

Mått och komponentplacering

4COMPACT-SOL
SE
Uppställning
Varmvattenberedaren skruvas loss från träpallen. Genom
att variera den utskruvade längden på fötterna kan
varmvattenberedaren riktas upp.
Installation
Rörinstallation
Vattenvärmaren får endast installeras stående.
Ventilkopplet får inte användas för extern montering,
flyttas ut eller delas.
Samtliga anslutningar är försedda med klämringskopp-
lingar för koppar- eller plaströr. Om plaströr eller glödgat
kopparrör användes skall invändig stödhylsa monteras.
Blandningsventilen (25) inställes på önskad varmvatten-
temperatur. Vrid blandarens ratt moturs för ökad varm-
vattentemperatur. Inställningsområde 40–65 °C.
Solfångarens laddautomatik ska begränsas till en max
temperatur på 90 °C. Detta för att inte riskera att få
högre temperatur än 95 °C i varmvattenberedaren.
Från säkerhetsventilen ska ett spillrör dras fram till
lämpligt avlopp. Spillrörets dimension skall vara samma
som säkerhetsventilens (Ø 15 mm). Spillröret skall ha en
fallande dragning för att undvika vattensäckar samt vara
frostfritt anordnat. Mynningen på spillröret skall vara
synlig.
Påfyllning
1 Kontrollera att säkerhets-/avtappningsventilen
(23) är stängd.
2 Öppna avstängningsventilen (22).
3 Släpp ut luften i vattenvärmaren genom att
öppna en varmvattenkran. När endast vatten
kommer ur kranen kan den stängas.
Varmvattenberedaren är nu fylld och strömmen kan
kopplas in.
Elektrisk installation
Vattenvärmaren är försedd med allpolig arbets-
brytare (2). Inkoppling av matning sker via plint (1).
Vid 1-fasinstallation ger vattenvärmaren 1 kW och
2-fasinstallation ger 3 kW.
Elinstallationen samt eventuell
service skall göras under överinseende
av behörig elinstallatör.
OBS!
Termostat
Beredarens termostat är vid leverans inställd för en
varmvattentemperatur på ca. 60 °C, önskas annan tem-
peratur ställs den in på termostatratten (7).
Varmvattenberedaren måste fyllas med
vatten innan strömmen får kopplas på.
OBS!
5
6
2
1A
B
3 kW
230 V~
1-fas
L1
N
PE
1
400 V~
2-fas
L1
L2
PE
1
5
6
Läge 3 kW
Läge 6 kW
2
400 V~
3-fas
11
21
31
12
22
32 P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
6 kW
2
P3
P1
P2
5
2
4L1
L2
L3
L1
L2
L3
1 Anslutningsplint
2 Arbetsbrytare
5 Termostat/temperaturbegränsare.
Termostaten är inställbar mellan 60-77 °C.
6 Elpatron

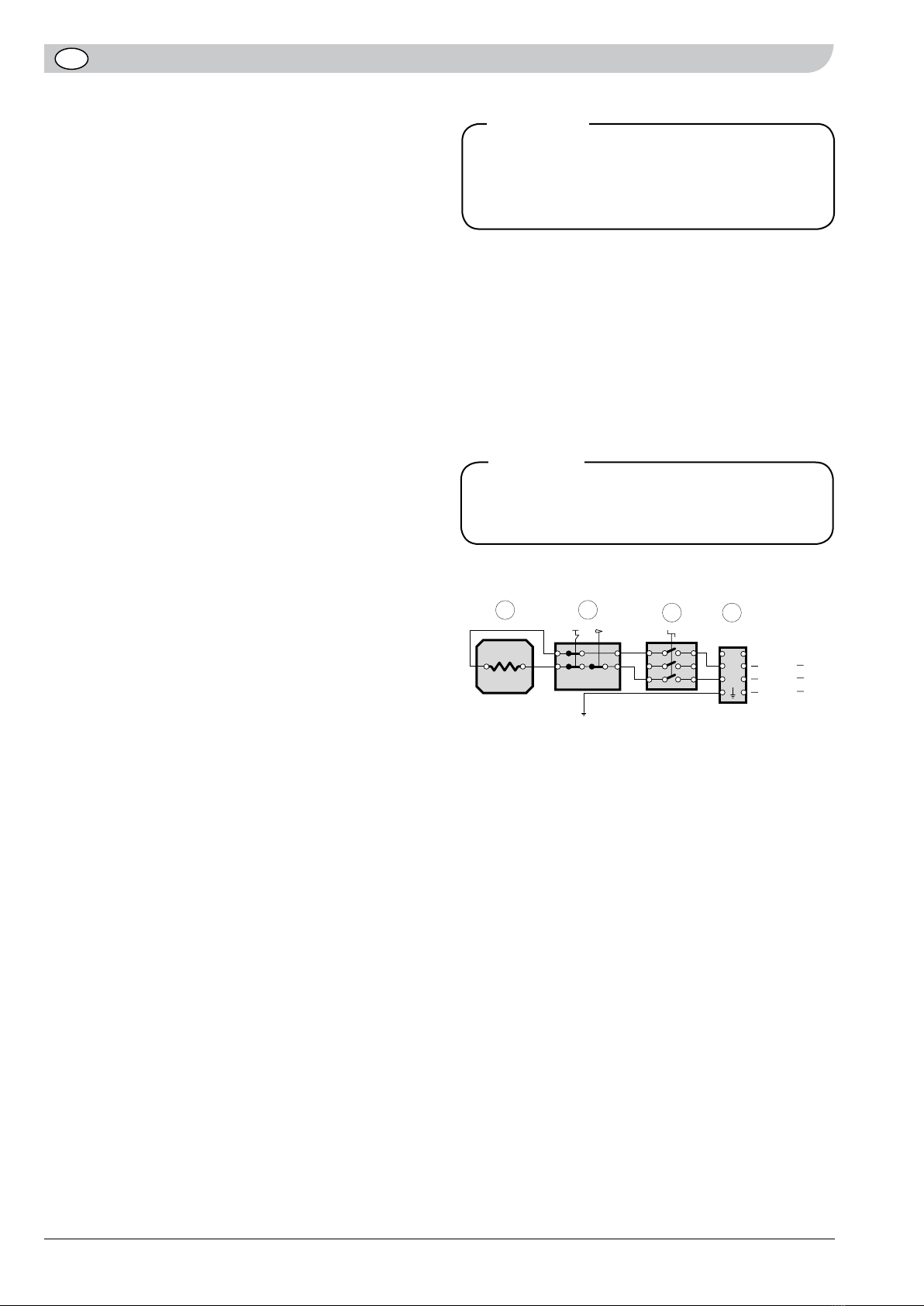

Elschema
Installation

5COMPACT-SOL
SE

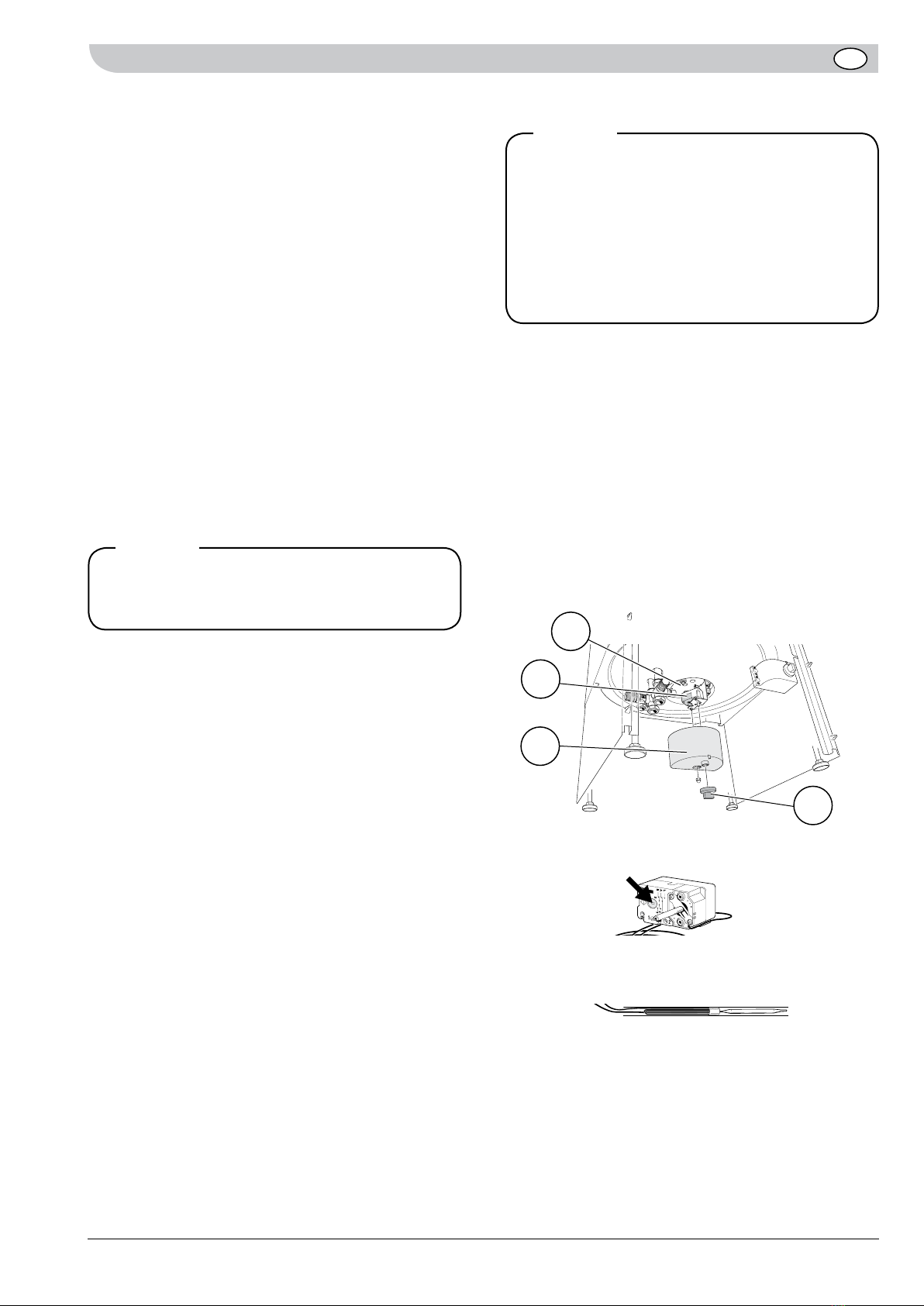

Tillsyn och skötsel
Säkerhetsventil
Kontrollera säkerhetsventilen cirka fyra gånger per
år. Vrid säkerhetsventilens ratt moturs, då skall vatten
strömma genom spillröret. Sker ej detta är ventilen
defekt och måste bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
Tömning
Varmvattenberedaren töms enligt följande arbetsord-
ning:
1. Bryt strömmen till vattenvärmaren genom att ställa
arbetsbrytaren (2) i läge “0”.
2. Stäng avstängningsventilen (22) (vrid moturs).
3. Öppna blandningsventillen (25) maximalt (vrid mot-
urs).
4. Öppna säkerhetsventilen (23) (vrides sakta moturs
så att den blir kvar i upplyft läge).
5. Ordna lufttillförsel genom att öppna alla varmvat-
tenkranar. Är detta ej tillräckligt, lossa rörkoppling
(märkt VV) på blandningsventilen.
6. För snabbare tömning lossa vakuumventil (21) några
varv. En liten mängd vatten kan rinna ut.
Om elpatronen byts kommer resterande vatten, cirka en
liter, att rinna ut vid elpatronflänsen.
Avtappning sker genom säkerhetsventilens
spillrör. Se upp för eventuellt vattenstänk.
OBS!
Åtgärder vid driftstörningar
Kontrollera anläggningens elsäkringar samt termostatens
och blandningsventilens inställningar.
Kontrollera extern solfångarutrustning.
Avvakta några timmar utan varmvattentappning och
kontrollera därefter om temperaturnivån har höjts. Finns
det fortfarande inget varmvatten, kontakta installatör.

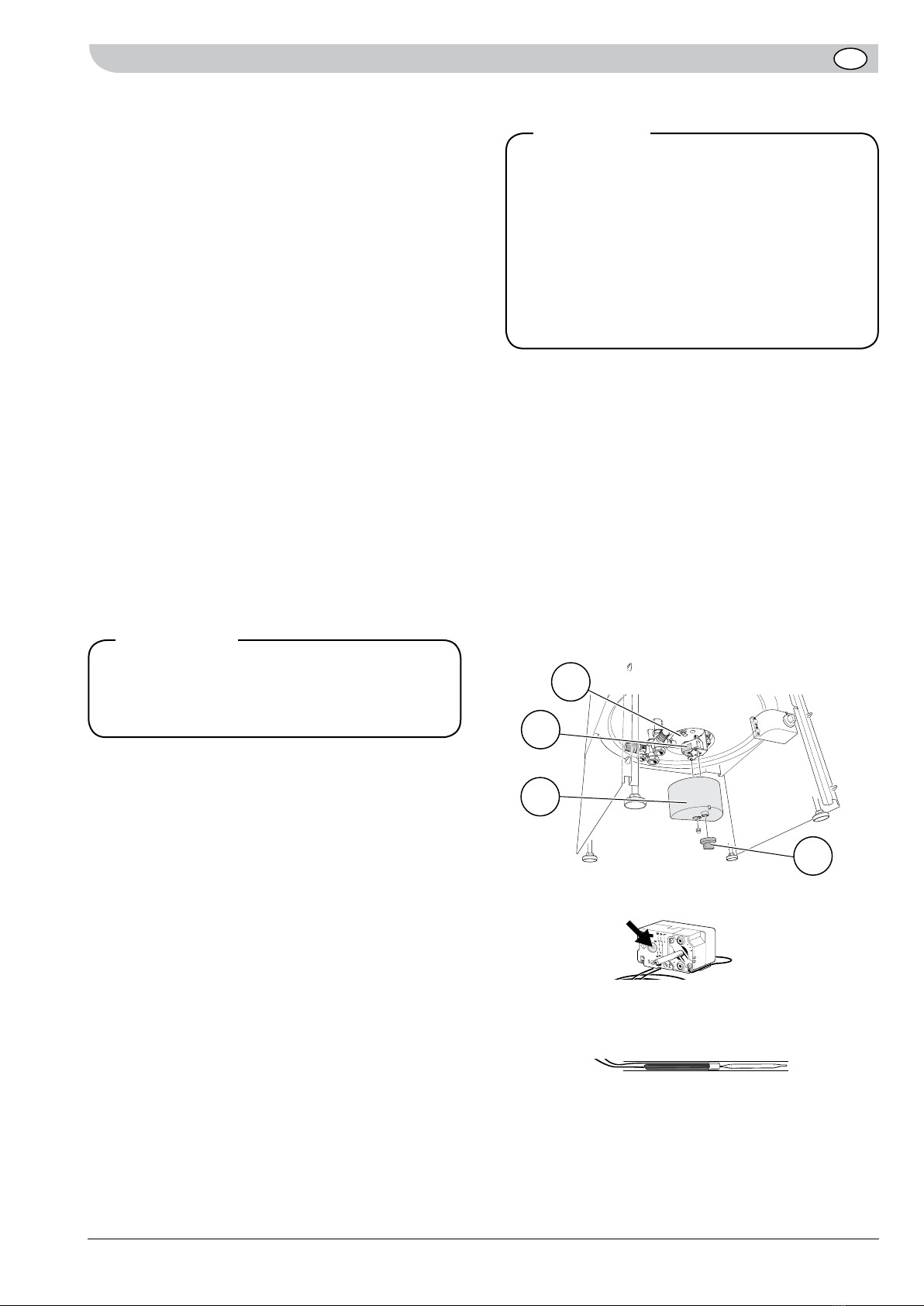

Återställning av temperaturbegränsare
Om temperaturbegränsaren (5) löst ut, måste beredaren
svalna minst en timme innan den får återställas.
1. Avlägsna termostatratten (7) och plastlocket (9).
2. Tryck in knappen på temperaturbegränsaren med
ett lätt tryck.
Elinstallation samt eventuell service ska
göras under överinseende av behörig
elinstallatör.
Om nätsladden skadas ska den bytas av
tillverkaren, dennes auktoriserade service
representant eller annan likvärdigt kvalifi-
cerad person för undvikande av fara.
OBS!
LEK
6
5
7
9
Service
Vid behov av service, kontakta installatören.
Serienummer (103) (14 siffror) och installationsdatum
skall alltid uppges. Endast av NIBE AB i Markaryd levere-
rad elutrustning får användas.
LEK
LEK
LEK
LEK
LEK
Återmontering av givare
Återmontering av givare för termostat och temperatur-
begränsare.
LEK
LEK
LEK
LEK
LEK
Max 15 N (ca 1,5 kg)
Tillsyn och skötsel

6COMPACT-SOL
SE

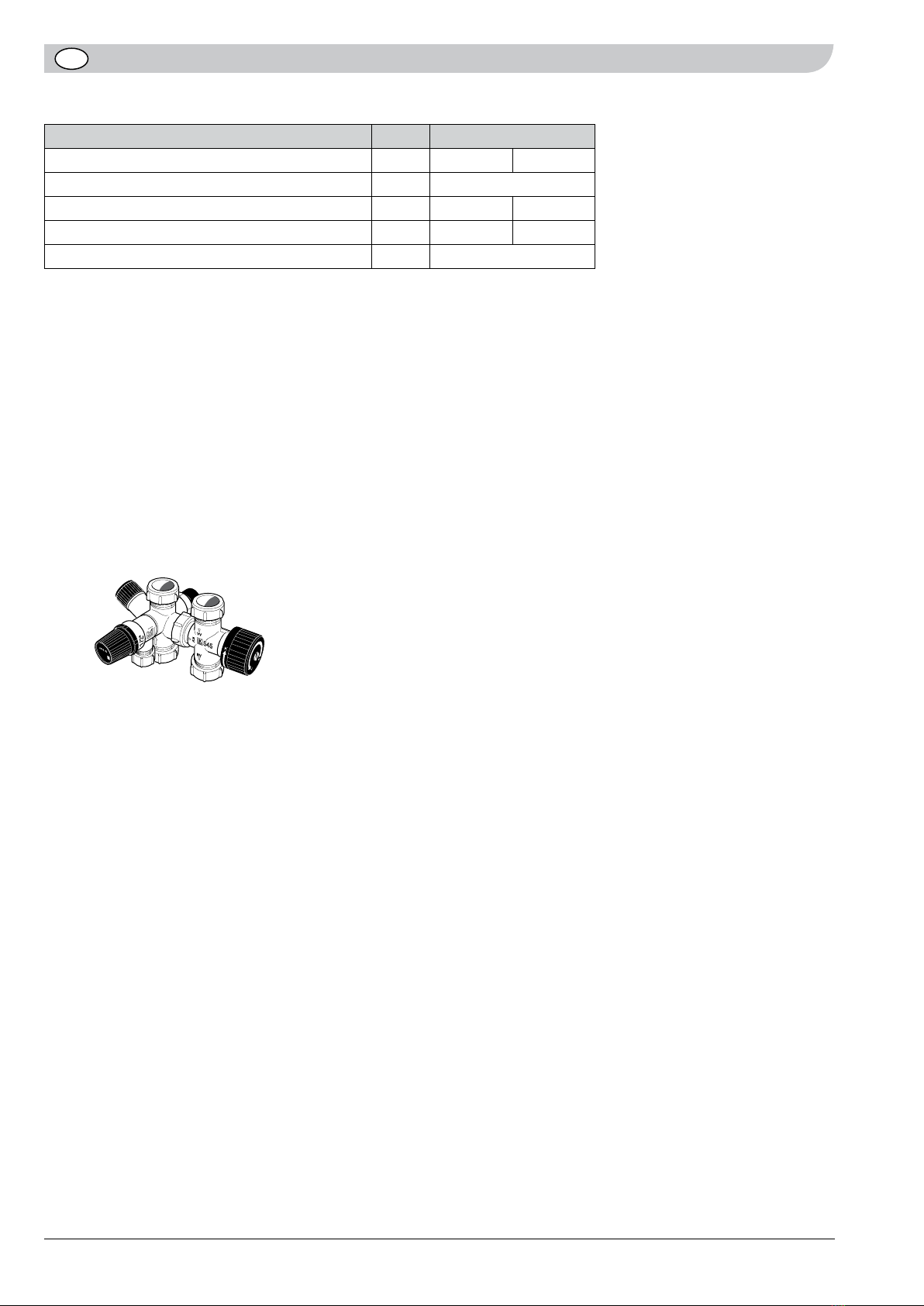

Tekniska data
Tillbehör
Delbart ventilkoppel
För extern montering, utflyttning eller delning.
Art nr 624 922
LK 550/506/513 LK 545/506/513
LK 545/508/518 MMA MMA/LK 518 SYR
LK 506
LK 501
SOLE FRESE NEMI RWC
LK 545/508/514 LK 545/508/514
utan vakuumventil
LK 550/Cu-rör/506//513 LK 540/512
LEK
LEK
LEK
LEK
LEK
LEK
0,9
MPa
LEK
LEK
LEK
LEK
LK 560/514
ARMATUR
LEK
LEK
0



0

LEK
LEK
ARMATUR
LEK
ARMATUR
LEK
LEK
Modell 300
Effekt (kW) 1 3
Yta kamrörslinga (m2) 0,75
Uppvämn. tid till 45 °C* (h) 11,5 4,0
Uppvämn. tid till 80 °C* (h) 22,5 7,5
Uppvämn. tid 60 °C vid full solinstrålning (h) 5
*Uppvärmningstiderna gäller vid en inkommande vattentemperatur på 10 °C.
Tekniska data

7COMPACT-SOL
INSTALLATION AND MAINTENANCE INSTRUCTIONS
COMPACT-SOL
CU 300
3 Connection area circuit breaker:
1 Terminal block
2 Isolator switch
9 Connection area thermostat/immersion heater:
5 Thermostat/temperature limiter
6 Immersion heater
7Thermostat knob
21 Vacuum valve
22 Shutoff/non-return valve
23 Safety/drainage valve
25 Mixer valve
41 Cold water connection
Compression ring coupling Ø 22 mm
42 Hot water connection
Compression ring coupling Ø 22 mm
83 Overflow pipe connection for safety valve and
draining. Compression ring coupling Ø 15 mm
103 Serial number plate
110a Connection, solar coil flow line, Ø 22 mm
110b Connection, solar coil return Ø 22 mm
111a Sensor connection thermometer Ø 10 mm (int)
111b Sensor connection solar coil Ø 10 mm (int)
70
600
220
165
35
20
615
200
310
40
115 55 295
165
230
Ställbar 20-55
35
260
1710
10
35
23
3
9
103
111b 110a110b
22
25 83
111a
21
41
42
Pipes must not be run in the area indicated
by dots.
NOTE!
The lower section of the side plates can be removed
during installation. This also facilitates access from the
sides. The side plates can even be reinstalled in confined
spaces.

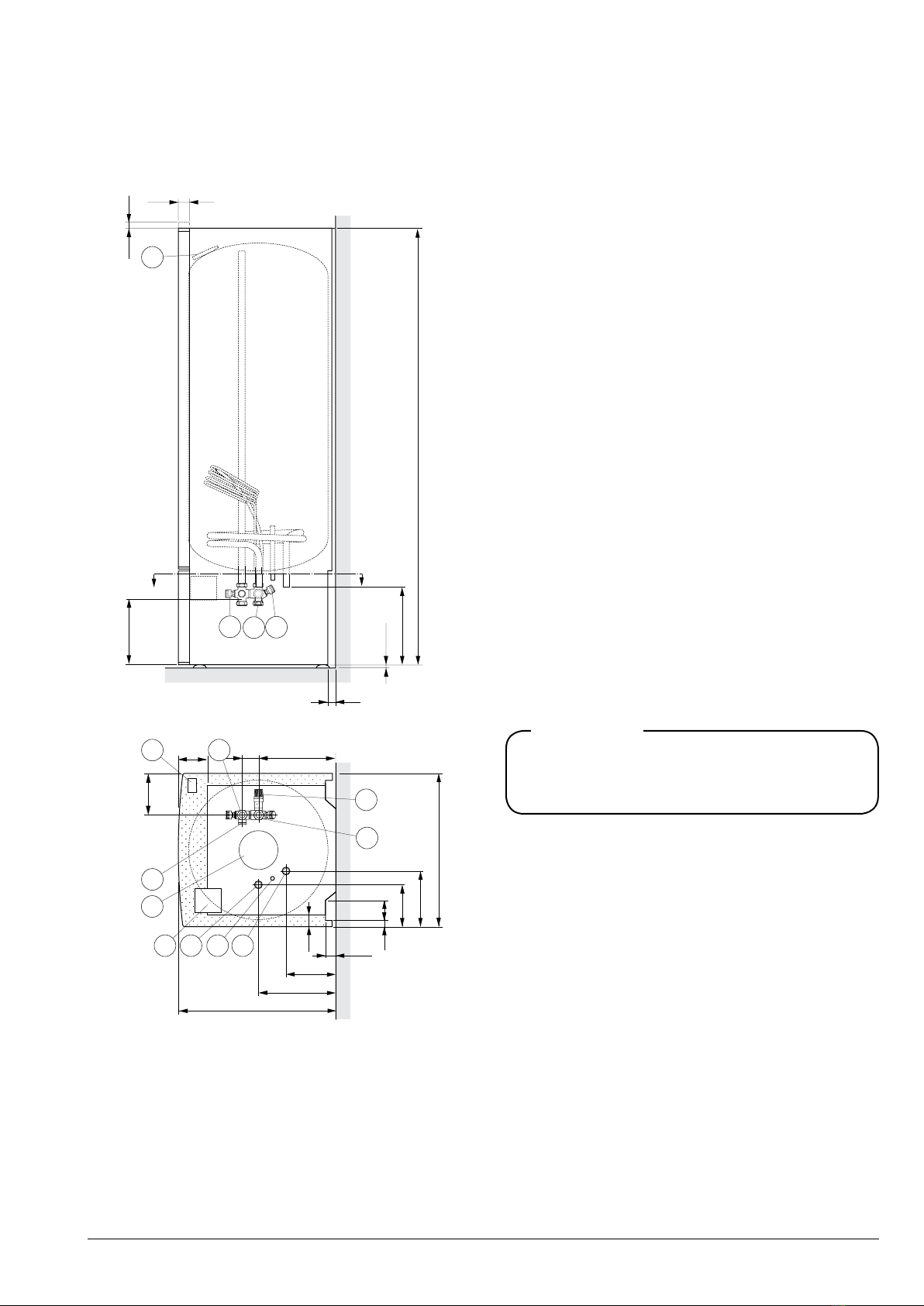

Dimensions and component
locations
List of components
This appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack of expe-
rience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user main-
tenance shall not be made by children without supervision. Rights to make
any design or technical modifications are reserved. ©NIBE 2014.

8COMPACT-SOL
GB
1 Terminal block
2 Isolator switch
5 Thermostat/temperature limiter.
The thermostat is adjustable between
60–80 °C.
6 Immersion heater
Assembly
Unscrew the water heater from the wooden pallet. The
water heater can be raised by screwing out the length
of the feet.
Instalation
Filling
1 Check that the safety/drainage valve (23) is
closed.
2 Open the shut-off valve (22).
3 Release air from the water heater by opening a
hot water tap. When only water comes out of
the tap this can be closed.
Switch the current off with the isolator switch (2).
Electrical installation
The water heater is equipped with an isolator switch (2).
Connect the supply via plinth (1).
In a 1-phase installation the water heater gives 1 kW
and a 2 phase installation gives 3 kW.
The water heater must be filled with water
before the power is switched on.
NOTE!
5
6
2
1A
B
3 kW
230 V~
1-fas
L1
N
PE
1
400 V~
2-fas
L1
L2
PE
1
5
6
Läge 3 kW
Läge 6 kW
2
400 V~
3-fas
11
21
31
12
22
32 P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
6 kW
2
P3
P1
P2
5
2
4L1
L2
L3
L1
L2
L3
Electrical circuit diagram
Electrical installation and any
servicing must be done under the super-
vision of a qualified electrician
NOTE!
Instalation
Pipe installation
The water heater is only designed for upright installa-
tion.
The valve connector must not be used for external instal-
lation, relocation or separation.
All connections are equipped with compression ring
couplings for copper or plastic pipes. Internal support
bushes should be fitted when a plastic pipe or annealed
copper pipe is used. The mixer valve (25) is set for the
desired hot water temperature. Turn the mixer knob
anticlockwise to increase hot water temperature. Setting
range 40–65°C.
The solar panel's charge automatic device must be lim-
ited to a max temperature of 90 °C. This is to prevent
temperatures higher than 95 °C in the water heater.
An overflow pipe should be routed from the safety valve
to an appropriate drain. The size of the overflow pipe
must be the same as on the safety valve (Ø 15 mm). The
overflow pipe must be routed downwards to prevent
water pockets and to be frost proof. The outlet of the
overflow pipe must be visible.
Thermostat
On delivery, the heater's thermostat is set to a hot water
temperature of approx. 60 °C, if another temperature is
required, set it using the thermostat knob (7).

9COMPACT-SOL
GB
Maintenance
Safety valve
The safety valve must be checked about four times a
year. When the knob for the safety valve is turned anti-
clockwise, water should stream through the waste pipe.
If this does not happen, the valve is defective and must
be replaced.
The safety valve sometimes releases a little water after
hot water has been used. This discharge is caused by
the expansion of cold water entering the water heater,
resulting in a pressure increase, whereby the safety valve
opens.
LEK
6
5
7
9
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
Max 15 N (ca 1,5 kg)
Maintenance
Dealing with malfunctions
Emptying
Empty the water heater as follows:
1. Switch off the current to the water heater by turn-
ing the isolator switch (2) to “0”.
2. Close the shut-off valve (22) (turn anticlockwise).
3. Open the mixer valve (25) fully (turn anticlockwise).
4. Open the safety valve (23) (turn slowly anticlockwise
until it remains in the raised position).
5. Open all hot water taps to let air into the system. If
this is not sufficient, loosen a pipe coupling (marked
HW) on the mixer valve.
6. For faster drainage slacken off the vacuum valve (21)
a couple of turns. Some water will run out.
If the immersion heater is changed the rest of the wa-
ter, about a litre, will run out at the immersion heater
flange.
Check the installation's fuses as well as the thermostat
and mixer valve settings.
Check the external solar panel equipment.
Wait a few hours without tapping any hot water and
then check whether the temperature level has risen. If
there is still no hot water, contact the installation engi-
neer.
Electrical installation and service must
be carried out under the supervision of a
qualified electrician.
If the power cable is damaged, in order to
prevent a hazard it must be replaced by the
manufacturer, its authorised service agent
or other qualified person.
NOTE!
Draining is through the safety valve over-
flow pipe. Beware of any water splashes.
NOTE!
Service
For service, contact the installer. The serial number
(103), (14 digits) and installation date should always be
stated. Only electrical equipment supplied by NIBE AB
in Markaryd may be used.

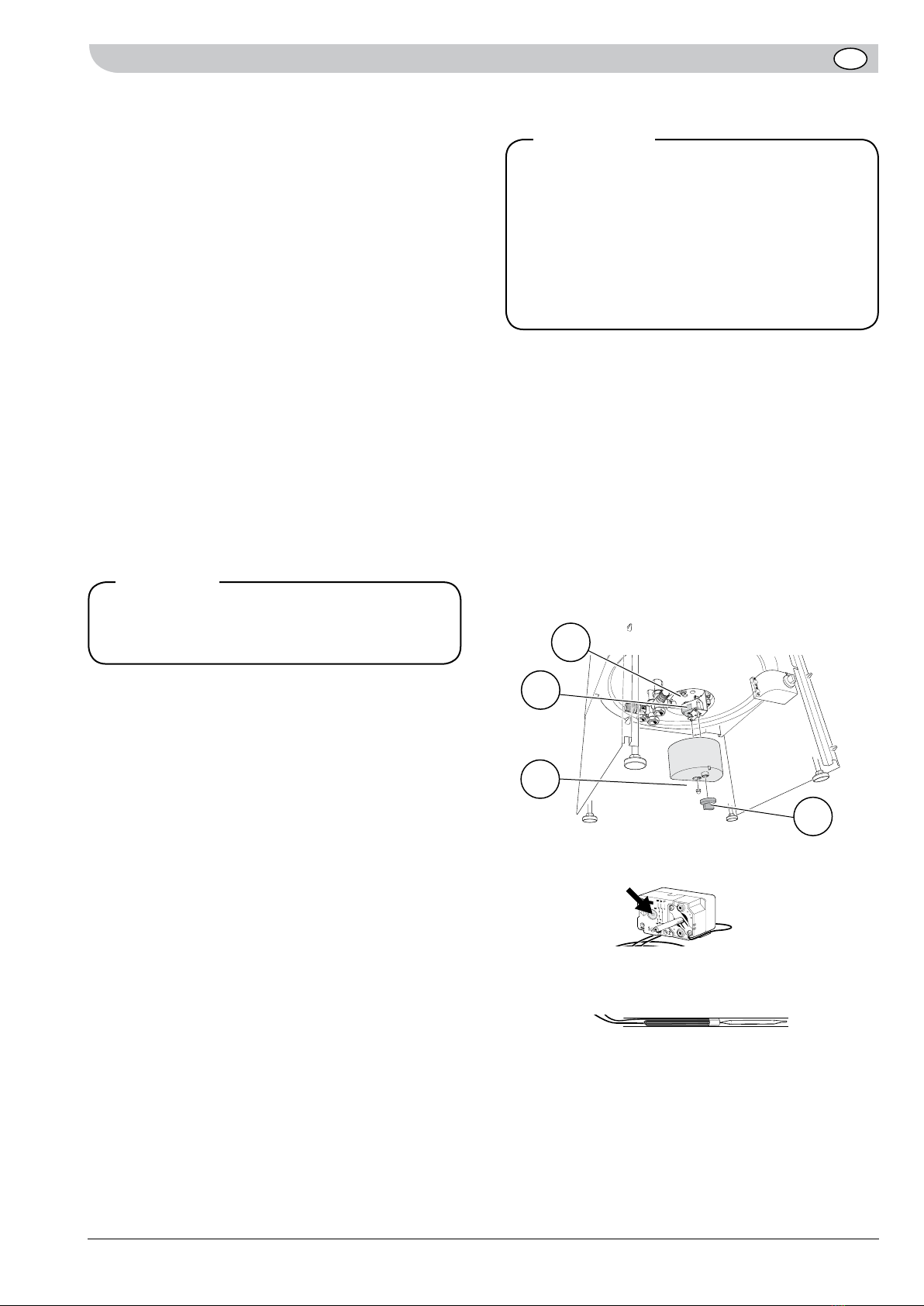

Resetting the temperature limiter
If the temperature limiter (5) has tripped, the water
heater must cool for at least one hour before it can be
reset.
1. Remove the thermostat knob (7) and the plastic
cover (9).
2. Press the button on the temperature limiter lightly.
Reconnecting sensors
Reconnection of sensors for thermostat and tempera-
ture limiter.

10 COMPACT-SOL
GB Technical specifications
LK 550/506/513 LK 545/506/513
LK 545/508/518 MMA MMA/LK 518 SYR
LK 506
LK 501
SOLE FRESE NEMI RWC
LK 545/508/514 LK 545/508/514
utan vakuumventil
LK 550/Cu-rör/506//513 LK 540/512
LEK
LEK
LEK
LEK
LEK
LEK
0,9
MPa
LEK
LEK
LEK
LEK
LK 560/514
ARMATUR
LEK
LEK
0



0

LEK
LEK
ARMATUR
LEK
ARMATUR
LEK
LEK
Technical specifications
Model 300
Power output (kW) 1 3
Surface finned tube coil (m2) 0,75
Heating time to 45 °C* (h) 11,5 4,0
Heating time to 80 °C* (h) 22,5 7,5
Heating time to 60 °C at full solar radiation (h) 5
*The heating-up times apply at an incoming water temperature of 10°C.
Accessories
Separable valve connector
For external installation, relocation or separation.
Part no. 624 922

11COMPACT-SOL
Im gepunkteten Bereich können
keine Rohre verlegt werden!
Hinweis:
MONTAGE- UND BETRIEBSANLEITUNG
COMPACT-SOL
CU 300
3 Anschlusskasten Schalter:
1 Anschlussklemme
2 Schalter
9 Anschlusskasten Thermostat/Elektroheizpatrone:
5 Thermostat/Sicherheitstemperaturbegrenzer
Einstellbereich des Thermostats: 60 – 80°C.
6 Elektroheizpatrone
7 Thermostatregler
21 Vakuumventil
22 Absperr-/Rückschlagventil
23 Sicherheits-/Entleerungsventil
25 Mischventil
41 Kaltwasseranschluss. Klemmringkupplung
Ø 22 mm
42 Brauchwasseranschluss. Klemmringkupplung
Ø 22 mm
83 Überlaufleitungsanschluss für Sicherheitsventil
und Entleerung. Klemmringkupplung Ø 15 mm
103 Seriennummernschild
110a Anschluss, Solarspeichervorlauf Ø 22 mm
110b Anschluss, Solarspeicherrücklauf Ø 22 mm
111a Fühleranschluss Thermometer Ø 10 mm
(Innengew.)
111b Fühleranschluss Solarspeicher Ø 10 mm
(Innengew.)
Der untere Teil der Seitenabdeckungen kann während
der Installation demontiert sein. Dies erleichtert einen
seitlichen Zugriff. Die Seitenabdeckungen lassen sich
auch unter beengten Bedingungen wieder anbringen.

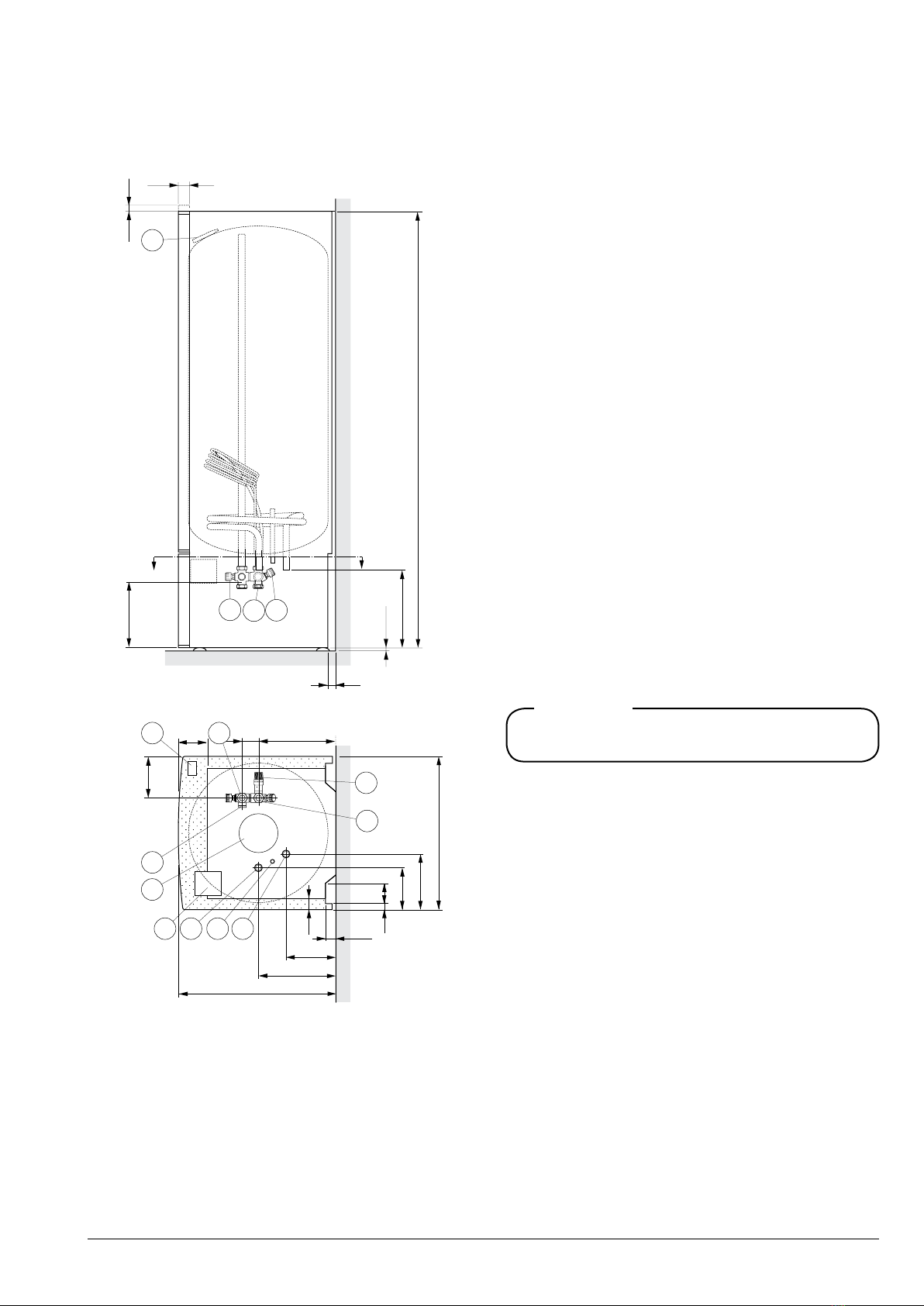

Abmessungen und Position der
Komponenten
Komponentenverzeichnis
70
600
220
165
35
20
615
200
310
40
115 55 295
165
230
Ställbar 20-55
35
260
1710
10
35
23
3
9
103
111b 110a110b
22
25 83
111a
21
41
42
Dieses Gerät kann von Kindern ab einem Alter von 8 Jahren sowie von
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangelnden Erfahrungen und Wissen nur dann verwendet
werden, wenn diese unter Aufsicht stehen oder eine Anleitung zur siche-
ren Benutzung des Geräts erhalten haben und sich der vorhandenen Risiken
bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Eine Reinigung und
Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausge-
führt werden. Technische Änderungen vorbehalten! ©NIBE 2014.

12 COMPACT-SOL
DE
1 Anschlussklemme
2 Schalter
5 Thermostat/Sicherheitstemperaturbegrenzer.
Einstellbereich des Thermostats: 60-80°C.
6 Elektroheizpatrone
Elektrische Installation
Der Brauchwasserspeicher ist mit einem allpoligen
Schalter ausgestattet (2). Der Stromversorgungsanschluss
erfolgt über Anschlussklemme (1).
Bei einer Einphaseninstallation erzeugt der Brauch-
wasserspeicher 1 kW, bei einer Zweiphaseninstallation
beträgt die Leistung 3 kW.
Die elektrische Installation sowie
eventuelle Wartungsarbeiten müssen
unter Aufsicht eines ausgebildeten
Elektroinstallateurs erfolgen.
Hinweis:
Aufstellung
Schrauben Sie den Brauchwasserspeicher von der
Holzpalette ab.
Durch unterschiedlich weites Herausschrauben der
Stellfüße lässt sich der Brauchwasserspeicher ausrichten.
Installation
Der Brauchwasserspeicher muss vor dem
Einschalten des Stroms mit Wasser befüllt
werden.
Hinweis:
5
6
2
1A
B
3 kW
230 V~
1-fas
L1
N
PE
1
400 V~
2-fas
L1
L2
PE
1
5
6
Läge 3 kW
Läge 6 kW
2
400 V~
3-fas
11
21
31
12
22
32 P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
6 kW
2
P3
P1
P2
5
2
4L1
L2
L3
L1
L2
L3
Befüllung
1 Kontrollieren Sie, ob das Sicherheits-/
Entleerungsventil (23) geschlossen ist.
2 Öffnen Sie das Absperrventil (22).
3 Lassen Sie Luft in den Brauchwasserspeicher, in-
dem Sie einen Brauchwasserhahn öffnen. Wenn
nur Wasser aus dem Hahn läuft, kann dieser
geschlossen werden.
Stellen Sie die Stromversorgung per Schalter (2) ein.
Installation
Rohrinstallation
Der Brauchwasserspeicher darf nur stehend installiert
werden.
Der Ventilanschluss darf nicht für eine externe Montage
verwendet, nach außen verlegt oder geteilt werden.
Alle Anschlüsse sind mit Klemmringkupplungen
für Kupfer- oder Kunststoffrohre versehen. Wenn
Kunststoffrohre oder weichgeglühte Kupferrohre zum
Einsatz kommen, ist eine innere Stützhülse zu mon-
tieren. Das Mischventil (25) ist auf die gewünsch-
te Brauchwassertemperatur einzustellen. Drehen
Sie das Rad des Mischers im Uhrzeigersinn, um die
Brauchwassertemperatur zu erhöhen. Einstellbereich 40-
65°C.
Die Ladeautomatik des Solarkollektors ist auf eine
maximale Temperatur von 90°C zu begrenzen. So
wird das Risiko für eine Temperatur über 95°C im
Brauchwasserspeicher verhindert.
Vom Sicherheitsventil ist eine Überlaufleitung zu einem
geeigneten Abfluss zu verlegen. Die Abmessungen des
Überlaufrohrs müssen mit denen des Sicherheitsventils
(Ø 15 mm) übereinstimmen. Das Überlaufrohr muss
frostgeschützt und mit einem Gefälle verlegt werden,
um Wasseransammlungen zu verhindern. Der Austritt
des Überlaufrohrs muss sichtbar sein.
Thermostat
Der Speicherthermostat ist im Lieferzustand für eine
Brauchwassertemperatur von ca. 60°C eingestellt.
Wird eine andere Temperatur gewünscht, erfolgt die
Einstellung am Thermostatregler (7).
Schaltplan

13COMPACT-SOL
DE
LEK
6
5
7
9
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
Max 15 N (ca 1,5 kg)
Kontrolle und Wartung
Maßnahmen bei Betriebsstörungen
Sicherheitsventil
Kontrollieren Sie das Sicherheitsventil etwa viermal pro
Jahr. Drehen Sie das Rad am Sicherheitsventil gegen
den Uhrzeigersinn. Daraufhin sollte Wasser durch das
Überlaufrohr austreten. Andernfalls ist das Ventil
defekt und muss ersetzt werden.
Am Sicherheitsventil tritt bisweilen nach der
Brauchwasserentnahme etwas Wasser aus. Dieser
Wasseraustritt wird durch die Ausdehnung des in den
Speicher nachströmenden kalten Wassers verursacht.
Aus dieser Volumenzunahme resultiert ein Druckanstieg,
der unter Umständen zum Öffnen des Sicherheitsventils
führt.
Kontrolle und Wartung
Entleerung
Der Brauchwasserspeicher wird wie folgt entleert:
1. Unterbrechen Sie die Stromzufuhr für den
Brauchwasserspeicher, indem Sie den Schalter (2) in
die Stellung ”0” bringen.
2. Schließen Sie das Absperrventil (22) durch Drehen
gegen den Uhrzeigersinn.
3. Öffnen Sie das Mischventil (25) vollständig (durch
Drehen gegen den Uhrzeigersinn).
4. Öffnen Sie das Sicherheitsventil (23), indem Sie es
vorsichtig gegen den Uhrzeigersinn drehen, sodass
es in angehobener Stellung verbleibt.
5. Sorgen Sie für eine Belüftung, indem Sie alle
Brauchwasserhähne öffnen. Wenn dies nicht
ausreicht, lösen Sie den Rohranschluss (mit
der Kennzeichnung VV für Brauchwasser) am
Mischventil.
6. Für eine schnellere Entleerung ist das Vakuumventil
(21) um einige Drehungen zu lösen. Es kann eine
geringfügige Wassermenge austreten.
Bei einem Wechsel der Elektroheizpatrone tritt das rest-
liche Wasser (ca. 1 l) am Flansch der Elektroheizpatrone
aus.
Die Entleerung erfolgt durch das
Überlaufrohr des Sicherheitsventils. Achten
Sie auf eventuelle Wassersäcke.
Hinweis!
Elektrische Installation sowie eventuelle
Servicearbeiten müssen unter Aufsicht eines
ausgebildeten Elektroinstallateurs erfolgen.
Ein beschädigtes Netzkabel muss
vom Hersteller, einem autorisierten
Serviceunternehmen oder einer anderen
vergleichbar qualifizierten Person ausge-
wechselt werden, um Risiken und Gefahren
zu vermeiden.
Hinweis!
Kontrollieren Sie die elektrischen Sicherungen der Anlage
sowie die Einstellungen für Thermostat und Mischventil.
Kontrollieren Sie die externe Sollarkollektorausrüstung.
Entnehmen Sie einigen Stunden kein Brauchwasser und
kontrollieren Sie danach, ob die Temperatur gestiegen
ist. Wenn weiterhin kein Brauchwasser verfügbar ist,
wenden Sie sich an einen Installateur.
Zurücksetzen des Sicherheitstemperaturbegrenzers
Bei ausgelöstem Sicherheitstemperaturbegrenzer (5)
muss der Speicher mindestens eine Stunde abkühlen,
bevor er zurückgesetzt werden darf.
1. Entfernen Sie Thermostatregler (7) und
Kunststoffabdeckung (9).
2. Drücken Sie die Taste am
Sicherheitstemperaturbegrenzer leicht hinein.
Service
Wenden Sie sich bei einem Servicebedarf an den
Installateur. Seriennummer (103; 14 Stellen) und
Installationsdatum sind stets anzugeben. Es dürfen nur
Komponenten eingesetzt werden, die von NIBE gelie-
fert wurden.
Erneute Fühlermontage
Erneute Fühlermontage für Thermostat und
Sicherheitstemperaturbegrenzer.

14 COMPACT-SOL
DE
LK 550/506/513 LK 545/506/513
LK 545/508/518 MMA MMA/LK 518 SYR
LK 506
LK 501
SOLE FRESE NEMI RWC
LK 545/508/514 LK 545/508/514
utan vakuumventil
LK 550/Cu-rör/506//513 LK 540/512
LEK
LEK
LEK
LEK
LEK
LEK
0,9
MPa
LEK
LEK
LEK
LEK
LK 560/514
ARMATUR
LEK
LEK
0



0

LEK
LEK
ARMATUR
LEK
ARMATUR
LEK
LEK
Technische Daten
Technische Daten
Modell 300
Leistung (kW) 1 3
Oberfläche Rippenrohrwärmeübertrager (m2) 0,75
Erwärm.zeit auf 45°C* (h) 11,5 4,0
Erwärm.zeit auf 80°C* (h) 22,5 7,5
Erwärm.zeit auf 60°C bei voller
Sonneneinstrahlung
(h) 5
*Die Erwärmungszeiten gelten für eine Wassereintrittstemperatur von 10°C.
Zubehör
Teilbare Ventilschaltung
Für eine externe Montage, Verlegung nach außen oder
Teilung.
Art.nr. 624.922

15COMPACT-SOL
ASENNUS- jA HOITO-OHjEET
COMPACT-SOL
CU 300
Putkia ei saa vetää varjostetulla alueella!
Huom!
Varustus
3 Kytkentätila turvakytkin:
1 Liitinrima
2 Turvakytkin
9 Kytkentätila termostaatti/sähkövastus:
5 Termostaatti/lämpötilanrajoitin.
Arvo on asetettavissa välillä 60 – 80°C.
6 Sähkövastus
7 Termostaatin säätöpyörä
21 Alipaineventtiili (imusuoja)
22 Sulku-/takaiskuventtiili
23 Varo-/tyhjennysventtiili
25 Sekoitusventtiili
41 Kylmävesiliitäntä.
Puserrusliitin Ø 22 mm
42 Sekoitettu vesi.
Puserrusliitin Ø 22 mm
83 Ylivuotoputkiliitäntä varoventtiilille ja tyhjennystä
varten. Puserrusliitin Ø 15 mm
103 Laitekilpi
41 Kylmävesiliitäntä. Puserrusliitin Ø22mm
42 Kuumavesiliitäntä. Puserrusliitin Ø22mm
111a Anturiliitäntä lämpömittari Ø 10 mm (sis.)
111b Anturiliitäntä aurinkokierukka Ø 10 mm (sis.)
Mitat ja komponenttien sijainti
* Sivupeltien alaosa voidaan irrottaa asennustyön
ajaksi. Tämä helpottaa käsiksi pääsyä sivuilta.
Sivupellit voidaan asentaa takaisin myös ahtaissa
tiloissa.
Komponenttiluettelo
70
600
220
165
35
20
615
200
310
40
115 55 295
165
230
Ställbar 20-55
35
260
1710
10
35
23
3
9
103
111b 110a110b
22
25 83
111a
21
41
42
Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset,
aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi
kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen
käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna
lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvo-
matta. Pidätämme oikeudet rakennemuutoksiin. ©NIBE 2014.

16 COMPACT-SOL
FI
1 Liitinrima
2 Turvakytkin
5 Termostaatti/lämpötilanrajoitin.
Arvo on asetettavissa välillä 60-80 °C.
6 Sähkövastus, ruostumaton
Sähköasennus
Lämminvesivaraaja kytketään moninapaiseen
käyttökytkimeen. 1-vaiheasennuksessa lämminvesiva-
raaja teho on 1 kW ja 2-vaiheasennuksessa teho on 3
kW.
5
6
2
1A
B
3 kW
230 V~
1-fas
L1
N
PE
1
400 V~
2-fas
L1
L2
PE
1
5
6
Läge 3 kW
Läge 6 kW
2
400 V~
3-fas
11
21
31
12
22
32 P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
6 kW
2
P3
P1
P2
5
2
4L1
L2
L3
L1
L2
L3
Sähköasennukset ja mahdolliset huollot
saa tehdä vain valtuutetun sähköasenta-
jan valvonnassa.
Huom!
Asennus
Irrota kiinnitysruuvit puualustasta. Säädä varaajan kor-
keus lattiasta sopivaksi kiertämällä jalkapultteja.
Asennus
Valmistelu
Täyttö
Varaaja pitää täyttää vedellä ennen sen liittämista säh-
köverkkoon. Varaaja täytetään seuraavassa järjestykses-
sä:
1 Tarkista että varo-/tyhjennysventtiili (23) on sul-
jettu.
2 Avaa sulkuventtiili (22).
3 Päästä ilma varaajasta avaamalla lämminvesihanan.
Kun ainoastaan vettä tulee hanasta (ei ilmasekoista)
se voidaan sulkea.
Lämminvesivaraaja on nyt täytetty ja sähkö voidaan
kytkeä.
Lämminvesivaraaja on täytettävä vedellä
ennen virran kytkemistä.
HUOM!
Sähkökaavio
Putkiasennus
Lämminvesivaraajan saa asentaa vain pystyasentoon.
Venttiiliryhmää ei saa käyttää ulkoiseen asennukseen,
siirtää eikä jakaa.
Kaikki liitännät on varustettu puserrusliittimillä kupari- tai
muoviputkille. Käytettäessä muoviputkea tai hehkutet-
tua kupariputkea pitää käyttää sisäpuolisia tukiholkkeja.
Sekoitusventtiili (25) säädetään haluttuun käyttövesiläm-
pötilaan. Kierrä säätöpyörää vastapäivään käyttövesiläm-
pötilan suurentamiseksi. Säätöalue 40 – 65 °C.
Varoventtiiliin on liitettävä lattiakaivoon tyhjentyvä
poistoputki. Ylivuotoputken pitää olla saman kokoinen
kuin varoventtiilin liitäntä (Ø 15 mm). Ylivuotoputken
pitää kaataa koko matka lattiakaivoon asti vesitasku-
jen välttämiseksi ja sen pitää olla lämpimässä tilassa.
Ylivuotoputken pää pitää jättää näkyville.
Termostaatti
Lämminvesivaraajan termostaatti on toimitettaessa
asetettu lämpötilaan n. 60 °C. Jos lämpötilaa halutaan
muuttaa, se asetetaan termostaatin säätöpyörällä (7).

17COMPACT-SOL
FI
LEK
6
5
7
9
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
LEK
Max 15 N (ca 1,5 kg)
Maintenance
Kunnossapito ja hoito
Varoventtiili
Tarkasta varoventtiili noin neljästi vuodessa. Kierrä va-
roventtiilin säätöpyörää vastapäivään. Ylivuotoputkesta
pitää valua vettä. Ellei vettä valu, venttiili on viallinen ja
se pitää vaihtaa.
Varoventtiilistä valuu joskus hieman vettä kuumaa vettä
laskettaessa. Tämä johtuu siitä, että varaajaan täytetty
kylmä vesi laajenee lämmetessään, jolloin varaajan sisäi-
nen paine kasvaa ja varoventtiili aukeaa.
Toimenpiteet käyttöhäiriöiden yhteydessä
Tarkasta laitteiston varokkeet sekä termostaatin ja sekoi-
tusventtiilin asetukset.
Odota muutamia tunteja laskematta lämmintä vettä ja
tarkasta sen jälkeen, onko käyttöveden lämpötila nous-
sut. Ellei käyttövesi vieläkään lämpene, ota yhteys asen-
tajaan.
Lämpötilarajoittimen palautus
Jos lämpötilanrajoitin (5) on lauennut, varaajan on jääh-
dyttävä vähintään tunnin ajan, ennen kuin rajoittimen
saa palauttaa.
1. Irrota termostaatin säätöpyörä (7) ja muovikansi (9).
2. Paina lämpötilanrajoittimen painiketta kevyesti.
Anturien uudelleenasennus
Termostaatin ja lämpötilanrajoittimen anturin uudel-
leenasennus.
Huolto
Jos laite kaipaa huoltoa, ota yhteys asentajaan. Ilmoita
aina valmistenumero (103) (14 merkkiä) ja asennu-
späivä. Laitteessa saa käyttää vain Haato:n toimittamia
sähkövarusteita.
Tyhjennys
Lämminvesivaraaja tyhjennetään seuraavasti:
1. Katkaise lämminvesivaraajan jännitteensyöttö. Tämä
tehdään ulkoisella turvakytkimellä tai lämminvesiva-
raajan ryhmävarokkeilla.
2. Sulje sulkuventtiili (22) (kierrä vastapäivään).
3. Avaa sekoitusventtiili (25) kokonaan (kierrä vasta-
päivään).
4. Avaa varoventtiili (23) (kierrä hitaasti vastapäivään,
kunnes se jää yläasentoon).
5. Päästä järjestelmään ilmaa avaamalla muutama läm-
minvesihana, mieluiten lähimmät ja vähiten käytetyt
hanat. Ellei tämä riitä, avaa sekoitusventtiilin putki-
liitos (merkitty VV).
6. Voit nopeuttaa tyhjenemistä löysäämällä tulppaa
(21) muutama kierros. Tulpan vierestä saattaa valua
hieman vettä.
Sähkövastuksen vaihdon yhteydessä loput vedestä, noin
yksi litra, valuu ulos vastuksen kiinnityslaipan aukosta.
Piiri tyhjennetään varoventtiilin ylivuoto-
putken kautta. Varo vesiroiskeita.
HUOM!
Sähköasennukset ja mahdolliset huollot
saa tehdä vain valtuutetun sähköasentajan
valvonnassa.
Jos virtajohto on vahingoittunut, sen saa
vaihtaa vain valmistaja, sen valtuuttama
huoltoedustaja tai muu vastaavan pätevyy-
den omaava henkilö vaaran välttämiseksi.
HUOM!

18 COMPACT-SOL
FI Tekniset tiedot
Tekniset tiedot
Lisävarusteet
Jaettava venttiiliryhmä
Ulkoiseen asennukseen, siirtoon tai jakamiseen.
Tuotenro 624 922
Malli 300
Teho (kW) 1 3
Ala, kierukka (m2) 0,75
Lämmitysaika 45 °C* lämpötilaan (h) 11,5 4,0
Lämmitysaika 80 °C* lämpötilaan (h) 22,5 7,5
Lämmitysaika 60 °C lämpötilaan täydellä
auringonpaisteella
(h) 5
*Lämmitysajat pätevät tuloveden 10°C lämpötilalla.
LK 550/506/513 LK 545/506/513
LK 545/508/518 MMA MMA/LK 518 SYR
LK 506
LK 501
SOLE FRESE NEMI RWC
LK 545/508/514 LK 545/508/514
utan vakuumventil
LK 550/Cu-rör/506//513 LK 540/512
LEK
LEK
LEK
LEK
LEK
LEK
0,9
MPa
LEK
LEK
LEK
LEK
LK 560/514
ARMATUR
LEK
LEK
0



0

LEK
LEK
ARMATUR
LEK
ARMATUR
LEK
LEK

PL
NL
FI
DK
DE
CZ
NIBE Energy Systems OY, Juurakkotie 3, 01510 Vantaa
3C Broom Business Park, Bridge Way, Chesterfield S41 9QG
Puh: 09-274 697 0 Fax: [phone] E-mail: [email protected] www.nibe.fi
FR AIT France, 10 rue des Moines, 67500 Haguenau
Tel : [phone] Fax : [phone] E-mail: [email protected] www.nibe.fr
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOK
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.biawar.com.pl
RU © "EVAN" 17, per. Boynovskiy, Nizhny Novgorod
Tel./fax [phone] E-mail: [email protected] www.nibe-evan.ru
NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibenl.nl
Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk
Tel: [phone] Fax: [phone] E-mail: [email protected] www.volundvt.dk
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 Celle
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.de
CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.ch
AT
KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling
Tel: [phone] Fax: [phone] E-mail: [email protected] www.knv.at
NIBE AB Sweden,
Box 14, Hannabadsvägen 5, SE-285 21 Markaryd
T
el: [phone] Fax: [phone] E-mail: [email protected] www.nibe.eu
GB NIBE Energy Systems Ltd,
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.co.uk
NO ABK AS , Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo
Tel. sentralbord: [phone] E-mail: [email protected] www.nibeenergysystems.no
Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.cz
031800
