EMINENT-E/CU/R 35, 55, 100, 120
Allmänt
* Erforderligt utrymme (EMINENT-E) för byte/kontroll av
skyddsanod.
35 liter: 180 mm
55 liter: 250 mm
100 liter: 390 mm
Vid vertikalt hängande montage kan kedjeanod an-
vändas, vilket endast kräver 180 mm ovanför vatten-
värmaren

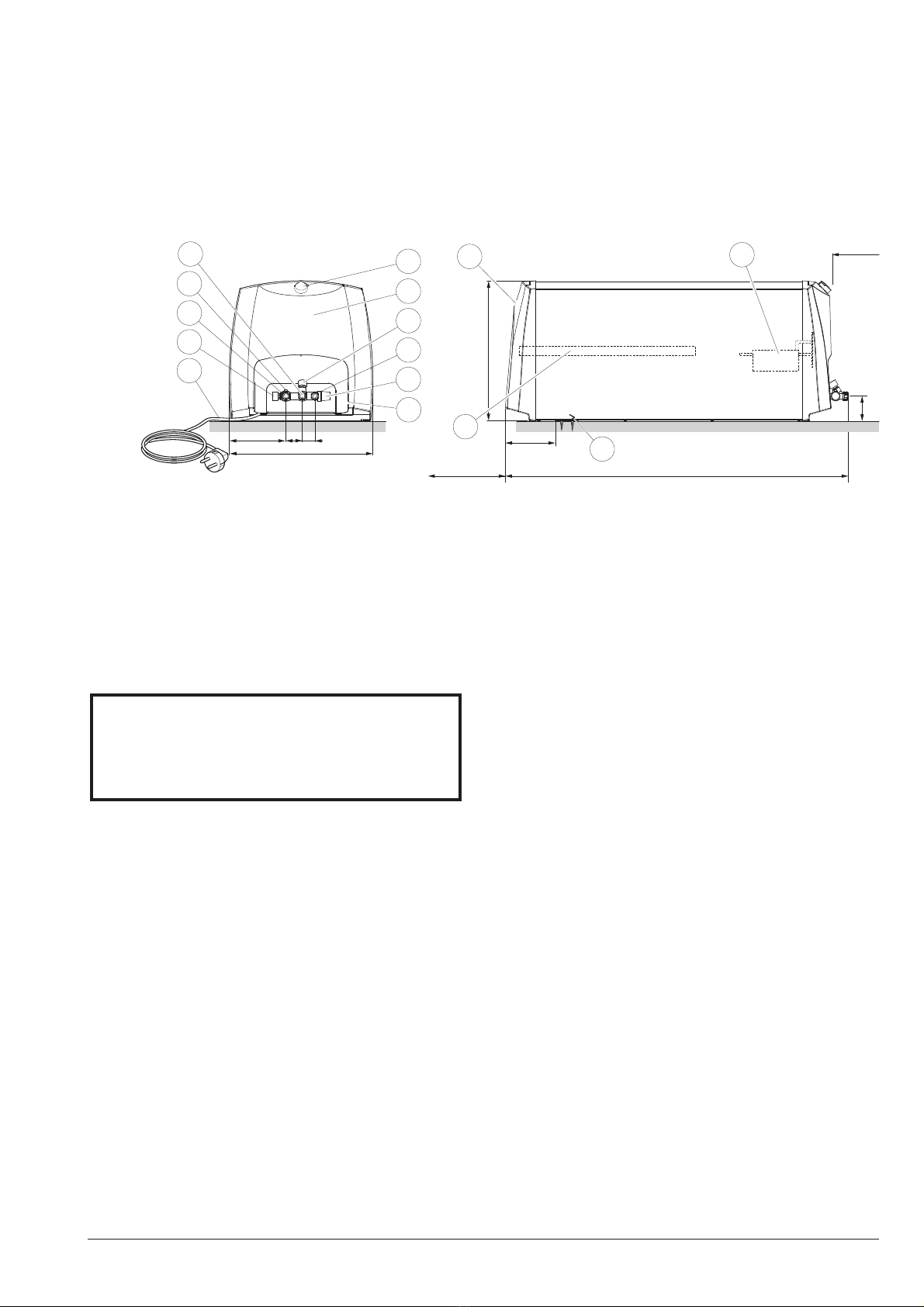

Mått och komponentplacering
Komponentlista
1 Anslutningskabel med jordad stickpropp,
längd 850 mm
2 Plastlock, elkopplingsrum
3 Plastlock, anod (EMINENT-E)
5 Termostat/temperatur begränsare
6 Elpatron, RAR 14-112
12 Upphängnings konsol
13 Låsvinkel
22 Avstängnings-/backventil
23 Säkerhets-/avtappningsventil
25 Blandningsventil
40 Skyddsanod (EMINENT-E)
41 Kallvattenanslutning, kläm ringskoppling Ø 15 mm
42 Blandvattenanslutning, kläm ringskoppling Ø 15 mm
43 Anslutning säkerhets-/avtappnings ventil, klämrings-
koppling Ø 15 mm
45 Luftskruv (för lufttillförsel vid tömning)
95 Serienummerskylt
MONTERINGS- OCH SKÖTSELANVISNING
EMINENT-E/CU/R 35, 55, 100, 120
455
EMINENT 35 = 565
EMINENT 55 = 750
EMINENT 100 = 1120
1
45
42
25
41
22
43
23
2
5
40
min 200
*
95
84
EMINENT 120 = 1304
184
467
54 40
36
min 145
12
Serienummer (95), ska alltid uppges vid korrespon-
dens med NIBE.
072 _ _ _ _ _ _ _ _ _ _ _
Denna produkt är ej avsedd att användas av personer med nedsatt fysisk/mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas
eller instrueras av en person med ansvar för deras säkerhet.
Barn skall övervakas för att säkerhetställa att de aldrig leker med produkten.
Med förbehåll för konstruktionsändringar.
©NIBE 2012.

2
EMINENT-E/CU/R 35, 55, 100, 120
SE
Installation
Montering
Vattenvärmaren rekommenderas att installeras i ett rum
med befintlig golvbrunn. Vattenvärmaren kan monteras
vertikalt hängande på plan vägg (med anslutningarna
nedåt) eller liggande horisontellt (med baksidan nedåt).

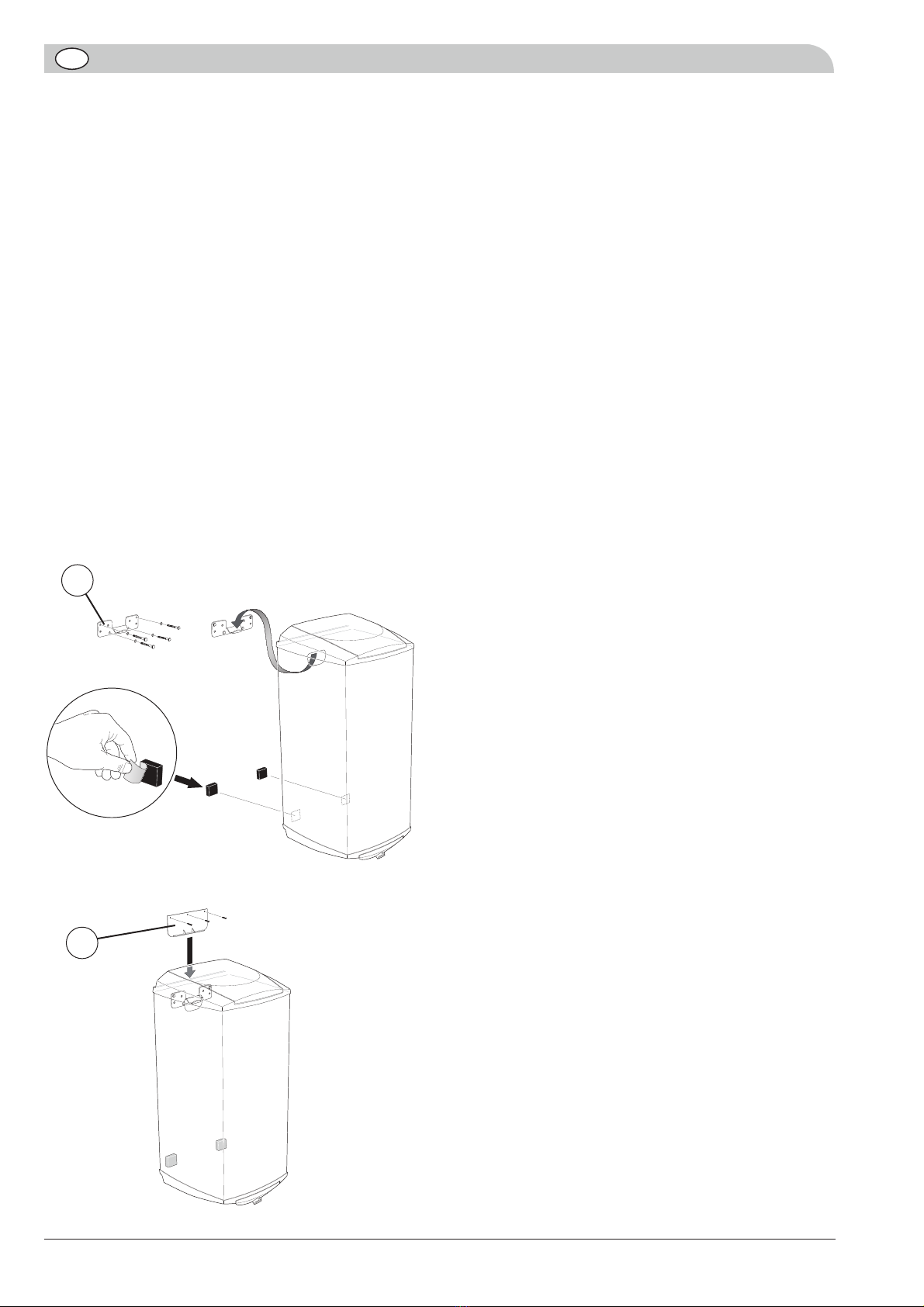

Vid hängande montage används den medlevererade
upphängningskonsolen (12), vilken först fästs upp
(Ø 8 – 10 mm skruv), se bild nedan. Där ef ter hänges
vattenvärmaren på konsolen. Vatten värmaren är nu till
viss del skjutbar i sidled, vilket underlättar rörinstallation.
För ytterligare fixering, monteras bifogad låsvinkel (13)
på vägg mot vattenvärmarens toppgavel som tippskydd,
se bild nedan.
Framför/under vattenvärmaren krävs ett fritt utrymme på
200 mm för ev service.
*För EMINENT-E erfordras ett fritt utrymme bakom/
ovanför vat tenvärmaren, för inspektion av skydds-
anoden (40). Se avsnitt “Tillsyn och skötsel-
Skyddsanod”.
Rörinstallation
Vattenvärmaren är försedd med klämringskopplingar för
koppar- eller plaströr. Om plaströr eller glödgat koppar-
rör används skall invändig stödhylsa monteras.
All erforderlig ventilutrustning: avstängnings-/backven-
til, säkerhets-/av tapp ningsventil och blandningsventil är
monterad vid leverans.
Från säkerhetsventilen skall ett spillrör dras till lämpligt
av lopp. Spillrörets dimension skall vara samma som sä-
kerhetsventilens (Ø 15 mm), röret skall dras så att någon
vat tensäck ej kan uppstå, samt vara frostfritt anordnat
och väl stagat.
Vid oklarhet kontakta rörinstallatör alternativt se gäl-
lande normer.
Om vattenvärmaren installeras utan blandningsventil
måste termostatens inställning vara sådan att tapp-
vattentemperaturen ej överskrider 65 °C. Om högre tem-
peratur önskas skall gällande föreskrifter för ändamålet
följas.
Påfyllning
Vattenvärmaren måste vara vattenfylld innan strömmen
kopplas på. Påfyllning sker enligt nedanstående:
1 Kontrollera att luftskruven (45) är åtdragen.
2 Kontrollera att säkerhets-/avtappnings-
ventilen (23) är stängd.
3 Öppna avstängningsventilen genom att vrida
ratt (22) moturs.
4 Avlufta vattenvärmaren genom att öppna en
varmvattenkran i rörsystemet. När enbart vatten
kommer ur kranen kan den stängas.
Vattenvärmaren är nu fylld och strömmen kan kopplas
på.
Inställning av blandningsventil
Genom att vrida blandningsventilens ratt (25) moturs/
medurs ökar/minskar tappvattentemperaturen. Inställ-
nings området ligger mellan cirka 50 – 65 °C.
LEK
13
12

3
EMINENT-E/CU/R 35, 55, 100, 120
SE
Tillsyn och skötsel
Säkerhetsventil
Säkerhetsventilen (23) skall kontrolleras regelbundet,
cirka 4 ggr per år, för att förhind ra igensättning.
Kontrollen sker genom att vrida säkerhetsventilens ratt
moturs, vatten skall då strömma genom spillröret. Skulle
så ej ske är säkerhetsventilen defekt och måste bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
Skyddsanod (endast EMINENT-E)
Vattenvärmaren är försedd med en magnesiumanod
(40) som utgör ett extra korrosionsskydd. Anoden för-
brukas dels genom att den offrar sig för porer i emaljen,
dels ge nom att den går i egenförbrukning beroende på
vattnets kemiska sammansättning.
Kontrollera anoden inom ett år. Därefter regelbundet
i förhållande till dess förbrukning. När anoden är ny
har den en diameter på ca 21 mm. När dess diameter
har minskat, på det mest förbrukade stället, till under
10 mm är anoden förbrukad och måste bytas ut.
Har ingen anodförbrukning skett efter något år, kan
detta bero på dålig ledningsförmåga i vattnet och en
vattenanalys rekommenderas.
OBS! Anoden är en förbrukningsartikel.
Byte/kontroll av skyddsanod
Anoden kan bytas/kontrolleras, utan att vattenvärmaren
behöver tömmas, i fall det finns en varmvattenkran i rör-
systemet belägen under vattenvärmarens högsta punkt.
Om sådan varmvattenkran saknas eller vattenvärmaren
monterats liggande måste vattenvärmaren tömmas, se
avsnitt “Tömning”.
1 Bryt elströmmen till vattenvärmaren.
2 Stäng avstängnings-/backventilen genom att
vrida ratt (22) medurs tills den bottnar.
3 Öppna ovan nämda varmvattenkran.
4 Avlägsna plastlocket (3) och isoleringspluggen,
se bild.
5 Skyddsanoden (40) skruvas ur med hjälp av en
27 mm, alternativt 24 mm, hylsnyckel.
Vid utbyte av anod i trånga utrymmen, finns kedje anod
att tillgå som endast kräver cirka 180 mm utrymme
över vattenvärmaren. Kedjeanod kan endast användas i
vertikalt monterad vattenvärmare och skall kapas enligt
tabell, se “Teknisk data”.
Elektrisk installation
Vattenvärmaren är försedd med anslutningskabel med
jordad stickpropp för 1-fas installation (1 kW).
1-fas installation medför bäst livslängd för elpatronen.
Om anslutningskabeln är skadad måste byte utföras un-
der överinseende av elbehörig person.
Anslutningskabelns lägsta punkt bör befinna sig lägre än
eluttaget när du ansluter vattenvärmaren till uttaget, för
att undvika att eventuella vattendroppar på anslutnings-
kabeln leds in i uttaget.
Önskas 3 kW ska vattenvärmaren anslutas med fast in-
stallation (2x400V). Vid fast installation ska vattenvärma-
ren föregås av en allpolig brytare (helst med signallampa)
med minst 3 mm brytavstånd. Befintlig anslutningskabel
kan användas om man klipper bort stickproppen.
OBS! Alla ingrepp skall utföras under överinseende av
elbehörig person.
Elschema
Termostat/
temperaturbegränsare (5)
Elpatron (6)
Inställning av termostat
För bästa driftsförhållande rekommenderas en inställ-
ning på 60 °C (max cirka 80 °C).
LEK
LEK
Cirka 60 °C

4
EMINENT-E/CU/R 35, 55, 100, 120
SE
BV
VV
560
514
1/2"
ARMATUR
45
22
23
25
42
41
43
Tömning
Tömningen sker genom säkerhetsventilens spillrör och
görs enligt följande:
1 Bryt elströmmen till vattenvärmaren.
2 Stäng avstängnings-/backventilen genom att
vrida ratt (22) medurs tills den bottnar.
3 Vrid blandningsventilens ratt (25) moturs till
maximalt läge.
4 Öppna säkerhetsventilen genom att vrida ratt
(23) sakta moturs ett kvarts varv tills den blir
kvar i upplyft läge.
OBS! Vattenstänk vid spillröret kan förekomma.
5 Avlägsna luftskruven (45) samt öppna rörsyste-
mets lägst placerade varmvattenkran.
OBS! Vatten kan skvätta ut ur luftskruvens hål
och vara varmt.
För att ytterligare påskynda tömningen kan tryckluft till-
föras via luftskruvens hål.
Behåll ventilernas lägen efter ovanstående åtgärder till
dess vattenvärmaren åter skall användas.
OBS! Spillrör måste anslutas till pos (43).
IP 24 PED 97/23/EC

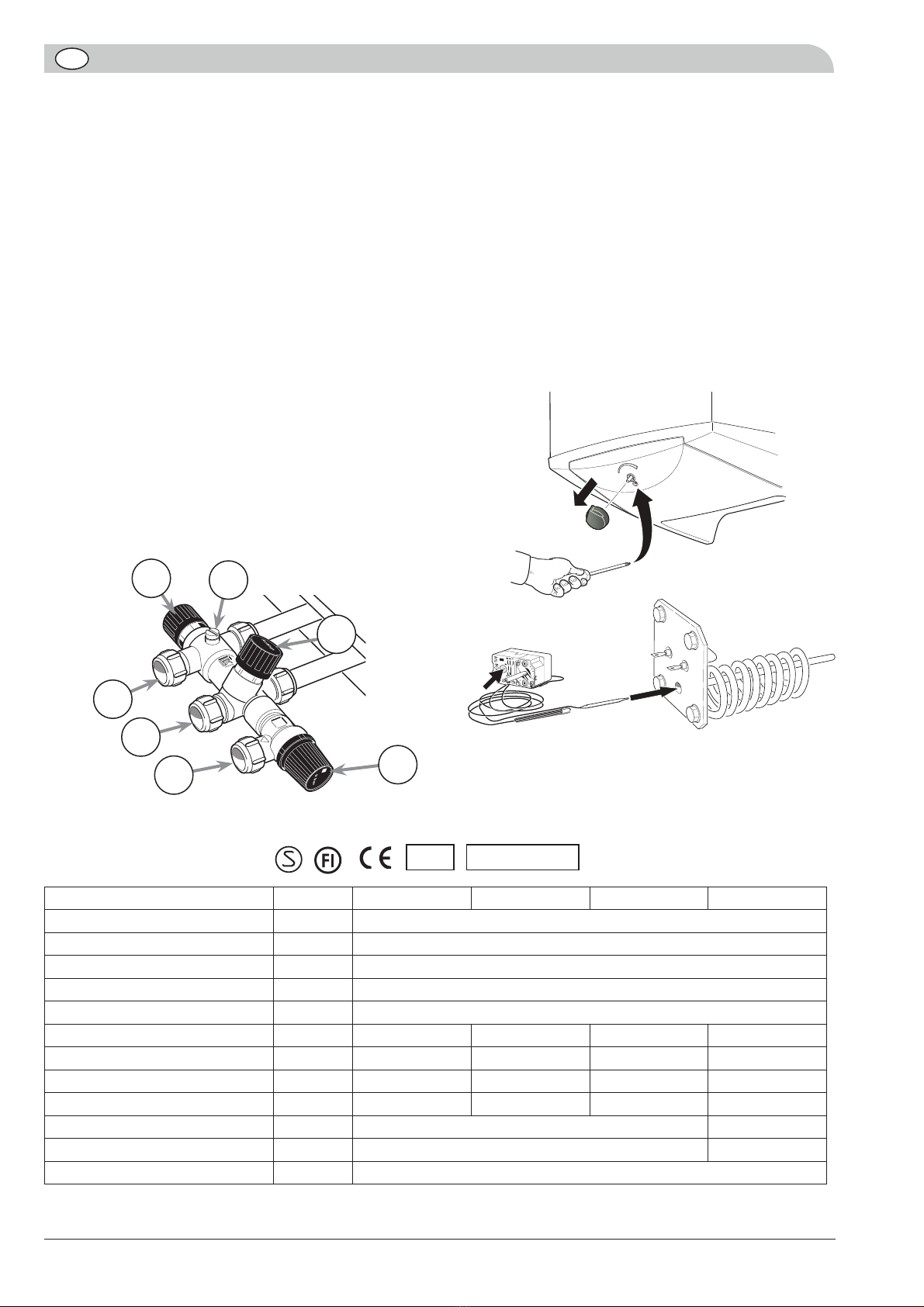

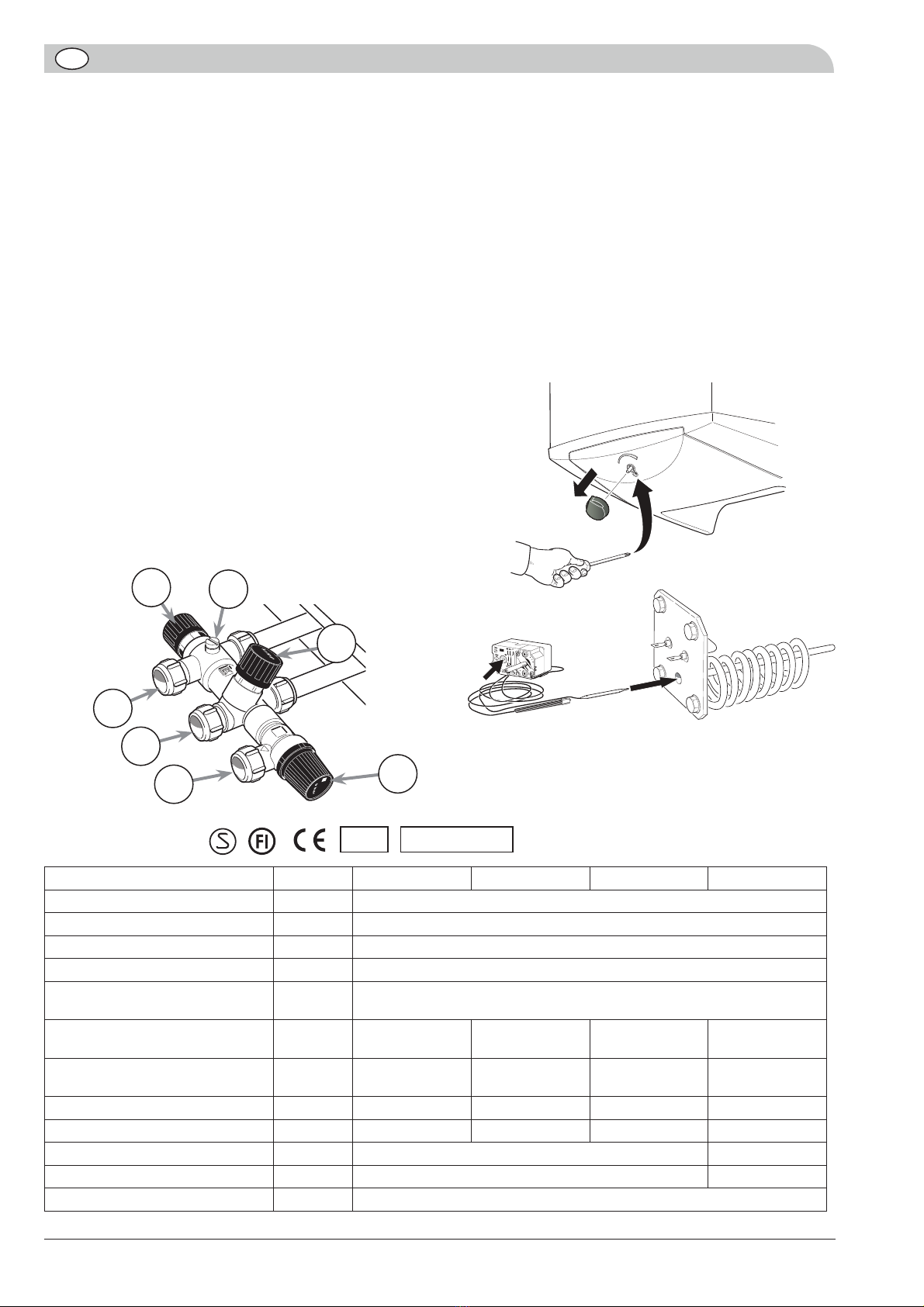

Tekniska data
Åtgärder vid driftstörning
Kontrollera anläggningens elsäkringar samt termostatens
och blandningsventilens inställningar.
Avvakta några timmar utan varmvattentappning och
kontrollera därefter om temperaturnivån har höjts. Finns
det fortfarande inget varmvatten, kontakta installatör.
Återställning av temperaturbegränsare
Temperaturbegränsaren är placerad under plastlocket (2)
och återställes genom att trycka in knappen, se bild.
OBS! Alla ingrepp i el kopp lingsrummet måste utföras
under överinseende av elbehörig person.
Volym (liter) 35 55 100 120
Max avsäkringstryck (MPa/ bar) 0,9/9
Spänning 230 VAC + PE/2 x 400 VAC + PE
Skyddsklass IP 24
Effekt (kW) 1/3
Erforderlig säkring vid 1/3 kW (A) 6/10
Uppvärmningstid till 45 °C 1/3 kW* (tim) 1,4/0,5 2,3/0,8 4,1/1,4 4,9/1,6
Uppvärmningstid till 80 °C 1/3 kW* (tim) 2,9/1,0 4,5/1,5 8,1/2,7 10,1/3,5
Nettovikt E/CU/R (kg) 19/21/17 25/28/22 36/40/31 -/-/34
Längd skyddsanod EMINENT-E (mm) 165 280 435 -
Korrosionsskydd EMINENT-E Emalj -
Korrosionsskydd EMINENT-CU Koppar -
Korrosionsskydd EMINENT-R Rostfritt
* Vid inkommande kallvatten på 10 °C.
LEK
LEK
Service
Vid behov av service, kontakta huvudentreprenören
varvid serienummer (95), 14 siffror, ovill korligen måste
uppges.

5
EMINENT-E/CU/R 35, 55, 100, 120
ASENNUS- JA HOITO-OHJEET
EMINENT-E/CU/R 35, 55, 100, 120
Allmänt
* Vaadittava tila (EMINENT-E) suoja-anodin vaihtoa/tar-
kastusta varten .
35 litraa: 180 mm
55 litraa: 250 mm
100 litraa: 390 mm
Ripustusasennuksessa voidaan käyttää ketjuanodia, jol-
loin vedenlämmittimen yläpuolella tarvitaan vain 180
mm vapaata tilaa
Takuu
Vian ilmettyä tiedustele huoltoliikettä maahantuo-
jalta. Raaka-aine- ja valmistusvikojen varalta on NIBE-
tuotteissa NIBE -tehtaan osalta kahden (2) vuoden takuu
toimituspäivästä lukien. Sen kuluessa kunnostetaan tai
vaihdetaan vialliset osat veloituksetta. Sähköosille, kuten
termostaatti ja sähkövastus on takuu voimassa yhden (1)
vuoden ajan. Varomattomuudesta, virheellisestä asen-
nuksesta sekä välillisistä syistä johtuneita vahinkoja ei
korvata. Takuuvaatimuksessa tulee ehdottomasti mainita
varaajan malli, valmistusnumero, asennuspäivämäärä,
havaittu vika ja korjaustoimenpiteet.
Mitat ja komponenttien sijainti
Komponenttiluettelo
1 Virtajohto maadoitetulla pistotulpalla,
pituus 850 mm
2 Muovikansi, kytkentärasia
3 Muovikansi, anodi (EMINENT-E)
5 Termostaatti/lämpötilanrajoitin
6 Sähkövastus, RAR 14-112
12 Ripustuskannatin
13 Lukituskulma
22 Sulku-/takaiskuventtiili
23 Varo-/tyhjennysventtiili
25 Sekoitusventtiili
40 Suoja-anodi (EMINENT-E)
41 Kylmävesiliitäntä, puserrusliitäntä Ø 15 mm
42 Käyttövesiliitäntä, puserrusliitäntä Ø 15 mm
43 Varo-/tyhjennysventtiilin liitäntä, puserrusliitäntä
Ø 15 mm
45 Ilmausruuvi (ilman saantiin tyhjennyksen yhtey-
dessä)
95 Valmistenumerokilpi
455
EMINENT 35 = 565
EMINENT 55 = 750
EMINENT 100 = 1120
1
45
42
25
41
22
43
23
2
5
40
min 200
*
95
84
EMINENT 120 = 1304
184
467
54 40
36
min 145
12
Valmistenumero (95), pitää aina mainita kaikissa
yhteydenotoissa NIBE - Haato OY:hyn.
072 _ _ _ _ _ _ _ _ _ _ _
Tätä tuotetta eivät saa käyttää henkilöt, joilla on alentunut fyysinen/henkinen kapasiteetti tai puutteellinen kokemus ja taito, ellei heitä valvo tai
opasta henkilö, joka on vastuussa heidän turvallisuudestaan.
Lapsia pitää valvoa sen varmistamiseksi, etteivät he leiki tuotteella.
Pidätämme oikeudet rakennemuutoksiin.
©NIBE 2012.

6
EMINENT-E/CU/R 35, 55, 100, 120
FI
Asennus
Suosittelemme että vedenlämmitin asennetaan sellaiseen
tilaan, jossa on lattiakaivo. Vedenlämmitin voidaan asen-
taa pystyasentoon tasaiselle seinälle (liitännät alaspäin)
tai vaaka-asentoon (takasivu alaspäin).
Ripustusasennukseen käytetään mukana toimitettua
kannatinta (12), joka ensin kiinnitetään
Ø 8 – 10 mm ruuveilla, katso kuva alla. Sen jälkeen
vedenlämmitin ripustetaan
kannattimeen. Vedenlämmitintä voi nyt siirtää hieman
sivusuunnassa, mikä helpottaa putkiasennusta.
Lisäksi seinään asennetaan mukana toimitettu lukituskul-
ma (13) vedenlämmittimen yläsivua vasten kippaussuo-
jaksi, katso kuva alla.
Vedenlämmittimen edessä/alla on oltava 200 mm vapaa-
ta tilaa mahdollista huoltoa varten.
*EMINENT-E -mallissa vapaata tilaa on oltava myös
vedenlämmittimen takana/yläpuolella suoja-anodin
(40) tarkastusta varten. Katso luku ”Kunnossapito ja
hoito — suoja-anodi”.
Putkiasennus
Kaikki vedenlämmittimen liitännät on varustettu pu-
serrusliittimillä kupari- tai muoviputkille. Käytettäessä
muoviputkea tai hehkutettua kupariputkea niissä pitää
käyttää tukiholkkeja.
Kaikki tarvittavat venttiilit: sulku-/takaiskuventtiili, varo-/
tyhjennysventtiili sekä sekoitusventtiili on asennettu toi-
mitettaessa.
Varoventtiiliin on liitettävä viemäriin johdettu ylivuoto-
putki. Ylivuotoputken halkaisijan on oltava sama kuin
varoventtiilin (Ø 15 mm). Putken on laskettava koko mat-
kalta vesitaskujen välttämiseksi, se ei saa päästä jääty-
mään ja sen pitää olla hyvin tuettu.
Epäselvissä tapauksissa pyydä lisätietoja putkiasentajalta
tai katso voimassa olevista normeista.
Jos vedenlämmitin asennetaan ilman sekoitusventti-
iliä, termostaatti on säädettävä niin, ettei käyttöveden
lämpötila voi nousta yli 65 °C. Korkeampaa lämpötilaa
haluttaessa pitää noudattaa asiaa koskevia määräyksiä.
Täyttö
Vedenlämmitin on täytettävä vedellä ennen virran kytke-
mistä. Vedenlämmitin täytetään seuraavasti:
1 Tarkasta, että ilmausruuvi (45) on kiristetty .
2 Tarkasta, että varo-/tyhjennysventtiili (23) on
kiinni.
3 Avaa sulkuventtiili kiertämällä säätöpyörää (22)
vastapäivään.
4 Tyhjennä ilma vedenlämmittimestä avaamalla
putkiston lämminvesihana. Sulje hana, kun siitä
tulee vain vettä.
Vedenlämmitin on nyt täytetty ja se voidaan kytkeä
päälle.
Sekoitusventtiilin säätö
Käyttöveden lämpötila säädetään kiertämällä sekoi-
tusventtiilin säätöpyörää (25) myötä- tai vastapäivään.
Säätöalue on noin 50 – 65 °C.
LEK
13
12

7
EMINENT-E/CU/R 35, 55, 100, 120
FI
Kunnossapito ja hoito
Varoventtiili
Tarkasta varoventtiili (23) säännöllisesti, noin 4 kertaa
vuodessa, tukkeutumisen välttämiseksi. Tarkasta toimin-
ta kiertämällä varoventtiilin säätöpyörää vastapäivään.
Ylivuotoputkesta pitää valua vettä. Ellei vettä valu, varo-
venttiili on viallinen ja se pitää vaihtaa.
Varoventtiilistä valuu joskus hieman vettä kuumaa vettä
laskettaessa. Tämä johtuu siitä, että vedenlämmittimeen
täytetty kylmä vesi laajenee lämmetessään, jolloin veden-
lämmittimen sisäinen paine kasvaa ja varoventtiili au-
keaa.
Suoja-anodi (vain EMINENT-E)
Vedenlämmitin on varustettu magnesiumanodilla (40),
joka antaa lisäsuojaa korroosiota vastaan. Anodi syö-
pyy osittain siksi, että se uhrautuu emaloinnissa olevien
huokosten vuoksi ja osittain veden kemiallisen koostu-
muksen vuoksi.
Tarkasta anodi vuoden sisällä. Sen jälkeen säännöllisesti
kulutuksen mukaan. Uuden anodin läpimitta on n. 21
mm. Kun sen läpimitta on pienentynyt (eniten kulunees-
ta kohdasta) alle 10 mm:iin, anodi on loppuun kulunut
ja se pitää vaihtaa.
Ellei anodi ole kulunut lainkaan vuoden sisällä, veden
johtokyky voi olla huono ja vesi kannattaa analysoida.
Huom! Anodi on kulutusosa.
Suoja-anodin uusinta/tarkastus
Anodi voidaan uusia/tarkastaa vedenlämmitintä tyh-
jentämättä, jos putkistossa on lämminvesihana veden-
lämmittimen ylimmän pisteen alapuolella. Ellei lämm-
invesihanaa ole tai jos vedenlämmitin on asennettu
vaaka-asentoon, vedenlämmitin pitää tyhjentää (katso
kappale ”Tyhjennys”).
1 Katkaise vedenlämmittimen jännitteensyöttö.
2 Sulje sulku-/takaiskuventtiili kiertämällä sen
säätöpyörää (22) myötäpäivään niin pitkälle
kuin mahdollista.
3 Avaa edellä mainittu lämminvesihana.
4 Irrota muovikansi (3) ja eristys, katso kuva.
5 Irrota suoja-anodi (40) 27 mm tai 24 mm hyl-
syavaimella.
Jos tilaa on vähän, saatavana on ketjuanodeja, jotka
vaativat vain noin 180 mm vapaata tilaa vedenlämmit-
timen yläpuolella. Ketjuanodia voi käyttää vain pystya-
sentoon asennetussa vedenlämmittimessä ja se tulee
katkaista taulukon mukaisesti, katso kappale ”Tekniset
tiedot”.
Sähköasennus
Vedenlämmitin on varustettu virtajohdolla, jossa on maa-
doitettu pistotulppa 1-vaihekytkentää varten (1 kW).
1-vaihekytkennällä saavutetaan pisin sähkövastuksen
käyttöikä.
Jos virtajohto on vaurioitunut, sen saa vaihtaa vain val-
tuutetun sähköasentajan valvonnassa.
Virtajohdon alimman kohdan pitää olla alempana kuin
pistorasia, kun virtajohto kytketään pistorasiaan, jotta
mahdolliset virtajohdolla olevat vesipisarat eivät valu pis-
torasiaan.
Jos halutaan 3 kW lämmitysteho, vedenlämmitin pi-
tää kytkeä kiinteästi (2x400 V). Kiinteästi asennettavaa
vedenlämmitintä ennen on oltava moninapainen katkai-
sin (mieluiten merkkivalon kanssa), jonka katkaisuetäisyys
on vähintään 3 mm. Nykyistä virtajohtoa voidaan käyttää
leikkaamalla pois pistotulppa.
Huom! Kaikki sähkötyöt saa suorittaa vain valtuutetun
sähköasentajan valvonnassa.
Sähkökytkentäkaavio
Termostaatti
/lämpötilanrajoitin (5)
Sähkövastus (6)
Termostaatin säätö
Suositeltava asetus on
60 °C (maksimiasetus on
noin 80 °C).
LEK
LEK
Noin 60 °C

8
EMINENT-E/CU/R 35, 55, 100, 120
FI
BV
VV
560
514
1/2"
ARMATUR
45
22
23
25
42
41
43
Tyhjennys
Vedenlämmitin tyhjennetään varoventtiilin ylivuotoput-
ken kautta ja se tehdään seuraavasti:
1 Katkaise vedenlämmittimen jännitteensyöttö.
2 Sulje sulku-/takaiskuventtiili kiertämällä sen
säätöpyörää (22) myötäpäivään niin pitkälle kuin
mahdollista.
3 Kierrä sekoitusventtiilin säätöpyörää (25) vasta-
päivään ääriasentoon.
4 Avaa varoventtiili kiertämällä säätöpyörää (23)
hitaasti -kierros vastapäivään, niin että se jää
yläasentoon.
Huom! Ylivuotoputkesta saattaa roiskua vettä.
5 Irrota ilmausruuvi (45) ja avaa putkiston alin
lämminvesihana.
Huom! Kuumaa vettä voi roiskua ilmausruuvin
reiästä.
Tyhjennystä voidaan nopeuttaa syöttämällä paineilmaa
ilmausruuvin reiän kautta.
Jätä venttiilit edellä selostettuihin asentoihin, kunnes
vedenlämmitin otetaan taas käyttöön.
Huom! Ylivuotoputki pitää liittää paikkaan (43).
IP 24 PED 97/23/EC
Tekniset tiedot
Toimenpiteet toimintahäiriöiden
yhteydessä
Tarkasta laitteiston varokkeet sekä termostaatin ja sekoi-
tusventtiilin säädöt.
Odota muutama tunti laskematta lämmintä vettä ja seu-
raa nouseeko lämpötila. Ellei vedenlämmitin tuota vie-
läkään lämmintä vettä, ota yhteys asentajaan.
Lämpötilarajoittimen palautus
Lämpötilarajoitin on asennettu muovikannen alle (2) ja
se palautetaan painamalla painiketta, katso kuva.
Huom! Kytkentätilan saa avata vain valtuutetun sähköa-
sentajan valvonnassa.
Tilavuus (litraa) 35 55 100 120
Varaajan säiliön rakennepaine (MPa/ Bar) 0,9/9
Jännite 230 VAC + PE/2 x 400 VAC + PE
Kotelointiluokka IP 24
Teho (kW) 1/3
Vaadittava varokekoko 1/3 kW
lämmitysteholla
(A) 6/10
Lämmitysaika 45 °C lämpötilaan 1/3
kW* lämmitysteholla
(tuntia) 1,4/0,5 2,3/0,8 4,1/1,4 4,9/1,6
Lämmitysaika 80 °C lämpötilaan 1/3
kW* lämmitysteholla
(tuntia) 2,9/1,0 4,5/1,5 8,1/2,7 10,1/3,5
Nettopaino E/CU/R (kg) 19/21/17 25/28/22 36/40/31 -/-/34
Suoja-anodin pituus EMINENT-E (mm) 165 280 435 -
Korroosiosuojaus EMINENT-E Emalointi -
Korroosiosuojaus EMINENT-CU Kupari -
Korroosiosuojaus EMINENT-R Ruostumaton
* Tulevan kylmän veden lämpötila 10 °C.
Huolto
Jos laitteisto kaipaa huoltoa, ota yhteys pääurakoitsi-
jaan. Yhteydenotoissa on aina mainittava laitteiston
14-numeroinen valmistenumero (95).
LEK
LEK

9
EMINENT-E/CU/R 35, 55, 100, 120
INSTALLATION AND MAINTENANCE INSTRUCTIONS
EMINENT-E/CU/R 35, 55, 100, 120
General
* Requisite space (EMINENT-E) for replacement/inspec-
tion of the sacrificial anode.
35 litres: 180 mm
55 litres: 250 mm
100 litres: 390 mm
With vertical suspended assembly a chain anode can be
used, this only requires 180 mm above the water heater.
Dimensions and location of components
List of components
1 Power cord with earthed plug, length 850 mm
2 Plastic cover, electrical connection box
3 Plastic cover, anode (EMINENT-E)
5 Thermostat/temperature limiter
6 Immersion heater, RAR 14-112
12 Hanging bracket
13 Securing bracket
22 Shutoff/non-return valve
23 Safety/drainage valve
25 Mixing valve
40 Sacrificial anode (EMINENT-E)
41 Cold water connection, compression fitting
Ø 15 mm
42 Mixed water connection, compression fitting
Ø 15 mm
43 Connection safety/drainage valve, compression ring
coupling Ø 15 mm
45 Venting screw (for air supply when draining)
95 Serial number sticker
455
EMINENT 35 = 565
EMINENT 55 = 750
EMINENT 100 = 1120
1
45
42
25
41
22
43
23
2
5
40
min 200
*
95
84
EMINENT 120 = 1304
184
467
54 40
36
min 145
12
The serial number (95),should always be stated
with all correspondence with NIBE.
072 _ _ _ _ _ _ _ _ _ _ _
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
Rights to make any design or technical modifications are reserved.
©NIBE 2012.

10
EMINENT-E/CU/R 35, 55, 100, 120
GB
Installation
Assembly
It is recommended that the water heater is installed in a
room with an existing floor drain. The water heater can
be installed vertically hanging on a flat wall (with down-
ward connections) or horizontally (with the rear down-
wards).
Use the supplied hanging brackets (12) when hanging
on a wall, these are secured first (Ø 8 – 10 mm screws),
see the figure below. The water heater is then mounted
on the bracket. The heater is now possible to shift to the
sides a little bit, which makes pipe installation that much
simpler.
For further fastening, the enclosed securing bracket (13)
is fitted on the wall against the top of the water heater
as a tip guard, see the figure below.
There must be a free area of 200 mm in front/under the
water heater for service.
*A free area behind/above the EMINENT-E water heater
is required for inspection of the sacrificial anode (40).
See the section “Maintenance — Sacrificial anode”.
Pipe installation
The hot water heater is equipped with compression fit-
tings for copper or plastic pipes. Copper inserts should
be fitted when a plastic pipe or annealed copper pipe is
used.
All requisite valve fittings: shutoff/non-return valve, sa-
fety/drainage valve and mixing valve are factory fitted.
An overflow pipe should be routed from the safety valve
to an appropriate drain. The size of the overflow pipe
should be the same as the safety valve’s (Ø 15 mm), the
pipe should be routed so that water pockets do not oc-
cur, be designed to avoid frost and be well braced.
In the event of uncertainty please contact a plumber or
refer to applicable standards.
When the hot water heater is installed without a mixing
valve, the thermostat setting must be such that the tap
water temperature does not exceed 65 °C. Should a hig-
her temperature be required, follow applicable directions
for the application.
Filling
The water heater must be filled with water before the
mains supply is switched on. Filling takes place as fol-
lows:
1 Check that the venting screw (45) is tightened.
2 Check that the safety/drainage
valve (23) is closed.
3 Open the shutoff valve by turning the knob (22)
anticlockwise.
4 Vent the hot water heater by opening the hot
water tap on the pipe system. When only water
comes out of the tap this can be closed.
The water heater is now full and the power can be swit-
ched on.
Mixing valve setting
Turning the mixing valve knob (25) anticlockwise/clock-
wise increases/reduces the temperature of the tap wa-
ter. The setting range is between 50 – 65 °C.
LEK
13
12

11
EMINENT-E/CU/R 35, 55, 100, 120
GB
Maintenance
Safety valve
The safety valve (23) should be inspected regularly, about
4 times a year, to prevent clogging.
The check is made by turning the safety valves knob
anticlockwise, water should then flow through the over-
flow pipe. If this does not happen then the safety valve is
defective and must be changed.
The safety valve sometimes releases a little water after
hot water has been tapped. This discharge is caused by
the expansion of the cold water taken into the water
heater, resulting in a pressure increase, whereby the
safety valve opens.
Sacrificial anode (only EMINENT-E)
The water heater is equipped with a magnesium anode
(40) that provides extra corrosion protection. The anode
is consumed partly by sacrificing itself for the pores in
the enamel, partly through self-consumption depending
on the chemical composition of the water.
Check the anode within a year. And then regularly in
relation to its use. When the anode is new it has a dia-
meter of approx. 21 mm. When the diameter has redu-
ced in its most used area to under 10 mm the anode is
consumed and must be replaced.
If anode consumption has not occurred after a few
years, this may be due to inferior conductivity in the
water and a water analysis is recommended.
NOTE! The anode is a consumable part.
Replacement/Inspection of the sacrificial anode
The anode can be replaced/inspected without the need
of emptying the water heater, when there is a hot water
tap on the pipe system located below the highest point
of the water heater. If there is not a hot water tap or
the hot water heater has been installed horizontally,
the hot water heater must be emptied, see the section
“Emptying”.
1 Switch off the power to the water heater.
2 Close the shutoff/non-return valve by turning
the knob (22) clockwise until it bottoms.
3 Open the hot water tap mentioned above.
4 Remove the plastic cover (3) and the insulation
plug, see the figure.
5 The sacrificial anode (40) is unscrewed using a
27 mm, or 24 mm, socket spanner.
To change anodes in confined spaces, there is a chain
anode available that only needs about 180 mm above
the heater. The chain anode can only be used in verti-
cally installed hot water heaters and should be cut as set
out in the table, see “Technical specifications”.
Electrical installation
The electrical installation and service should be carried
out according to the directives that apply at the site
where the water heater is installed and used.
The hot water heater is equipped with a power cord and
earthed plug for 1-phase installation (1 kW).
1-phase installation is the best option for the service life
of the immersion heater.
If the power cord is damaged replacement must be car-
ried out under the supervision of a qualified electrician.
The lowest point of the power cord should be below the
power socket when you connect the hot water heater to
the socket. This prevents any drops of water from being
led into the socket.
When 3 kW is required the hot water heater must be
connected with a permanent installation (2x400V). At
a fixed installation shall the water heater be preceded
by an omnipolar circuit breaker (preferably with a signal
lamp) with at least a 3 mm gap. The existing connection
cable can be used if you cut off the plug.
NOTE! All work must be carried out under the supervi-
sion of a qualified electrician.
Electrical circuit diagram
Thermostat/
temperature limiter (5)
Immersion heater (6)
Installing a thermostat
A setting of 60 °C (max about 80 °C) is recommended
for the best operating conditions.
LEK
LEK
About 60 °C

12
EMINENT-E/CU/R 35, 55, 100, 120
GB
IP 24 PED 97/23/EC
BV
VV
560
514
1/2"
ARMATUR
45
22
23
25
42
41
43
Emptying
Emptying takes place through the safety valve’s overflow
pipe and is done as follows:
1 Switch off the power to the water heater.
2 Close the shutoff/non-return valve by turning
the knob (22) clockwise until it bottoms.
3 Turn the mixing valve’s knob (25) anticlockwise
to the maximum position.
4 Open the safety valve by turning the knob (23)
slowly anticlockwise a quarter turn until it
remains in the raised position.
NOTE! Water may splash by the overflow pipe.
5 Remove the venting screw (45) and open the
lowest placed hot water tap on the pipe system.
NOTE! Water may splash out of the venting
screw hole and could be hot.
Compressed air can be applied through the venting
screw hole to increase the emptying speed.
Maintain the position of the valves after the above ac-
tions until the water heater is to be used again.
NOTE! The overflow pipe must be connected to
pos (43).
Technical specifications
Actions with operating disruptions
Check the installation’s fuses and the setting of the
thermostat and mixing valve.
Wait a few hours without tapping any hot water and
then check whether the temperature level has risen. If
there is still no hot water, contact the installation
engineer.
Resetting the temperature limiter
The temperature limiter is situated under the plastic co-
ver (2) and is reset by pressing the button see the figure.
NOTE! All work in the electrical connection area must
be carried out under the supervision of a qualified elec-
trician.
Volume (litres) 35 55 100 120
Max workingpressure (MPa/bar) 0,9/9
Voltage 230 VAC + PE/2 x 400 VAC + PE
Enclosure class IP 24
Output (kW) 1/3
Fuses required at 1/3 kW (A) 6/10
Heating time to 45 °C at 1/3 kW* (hours) 1,4/0,5 2,3/0,8 4,1/1,4 4,9/1,6
Heating time to 80°C at 1/3 kW* (hours) 2,9/1,0 4,5/1,5 8,1/2,7 10,1/3,5
Net weight E/CU/R (kg) 19/21/17 25/28/22 36/40/31 -/-/34
Sacrificial anode EMINENT-E (mm) 165 280 435 -
Corrosion protection EMINENT-E Enamel -
Corrosion protection EMINENT-CU Copper -
Corrosion protection EMINENT-R Stainless
* With incoming cold water of 10 °C.
LEK
LEK
Service
Contact the main contractor when a service is necessary.
You must then state the serial number (95) 14 digits.

PL
NL
FI
DK
DE
CZ
NIBE Energy Systems OY, Juurakkotie 3, 01510 Vantaa
3C Broom Business Park, Bridge Way, Chesterfield S41 9QG
Puh: 09-274 697 0 Fax: [phone] E-mail: [email protected] www.nibe.fi
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOK
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.biawar.com.pl
RU © "EVAN" 17, per. Boynovskiy, Nizhny Novgorod
Tel./fax [phone] E-mail: [email protected] www.nibe-evan.ru
NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB)
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibenl.nl
Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk
Tel: [phone] Fax: [phone] E-mail: [email protected] www.volundvt.dk
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 Celle
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.de
CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.ch
AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling
Tel: [phone] Fax: [phone] E-mail: [email protected] www.knv.at
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.eu
GB NIBE Energy Systems Ltd,
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.co.uk
NO ABK AS , Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo
Tel. sentralbord: +47 02320 E-mail: [email protected] www.nibeenergysystems.no
Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.cz
611940
