Nibe ES 24 160 User manual

MOS 1102-6
ES 24
031008
LEK
ES 24: 160/210/300/500
MONTERINGS- OCH SKÖTSELANVISNING ES 24
SE
ASENNUS- JA HOITO-OHJEET ES 24
FI
INSTALLATIE- EN ONDERHOUDSINSTRUCTIES ES 24
NL
INSTALLATION AND MAINTENANCE INSTRUCTIONS ES 24
GB

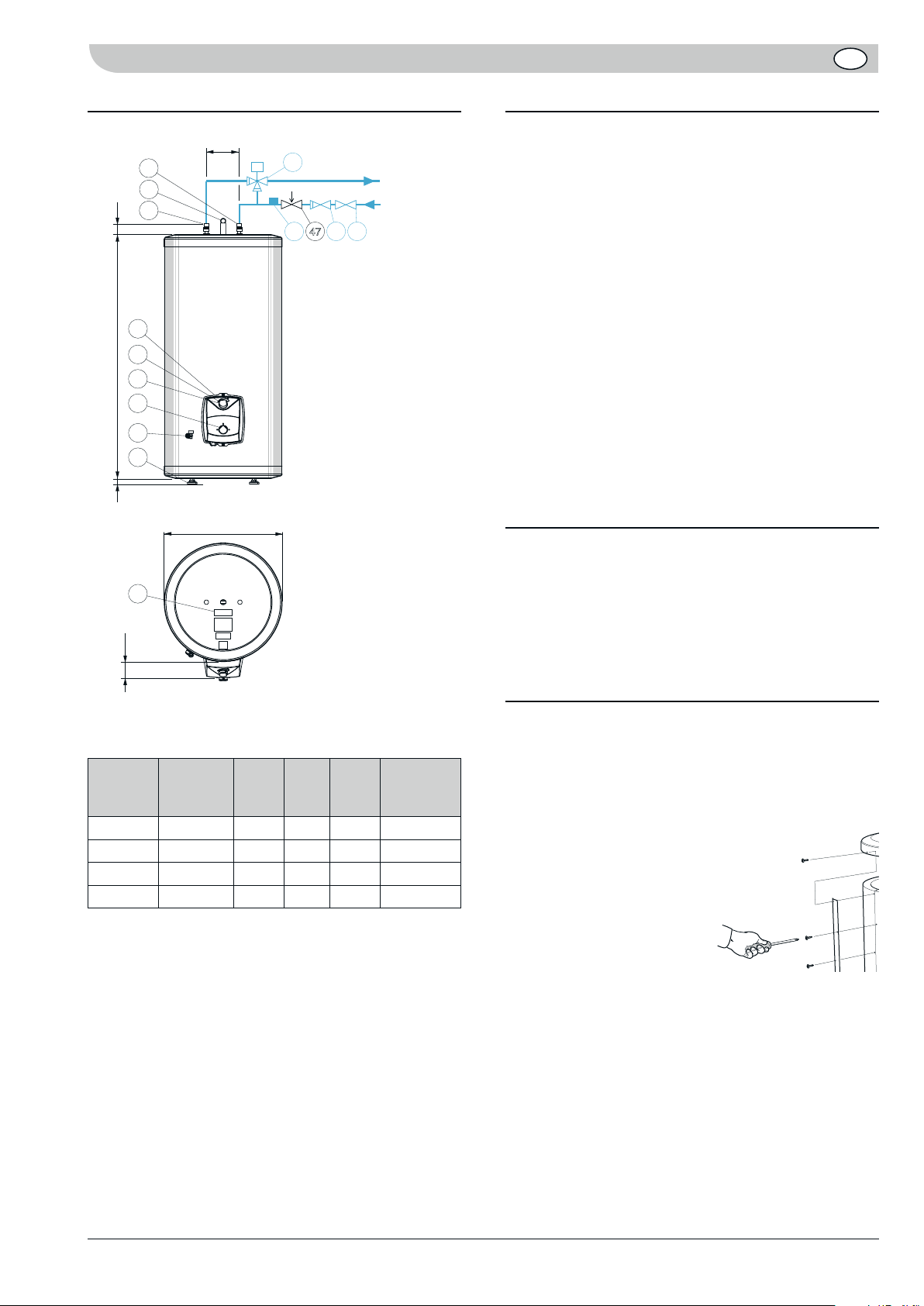

1ES 24
SE
H70
100
*
30 – 65 20 – 55
*
Ø D
90
9
8
11
14
5
13
95
170
200 *
42
41
C47 B A
V. v.
K.v.
10*
D
* ES 500
På kallvattenledningen
skall följande utrustning
monteras:
A Avstängningsventil
B Backventil
47 Säkerhetsventil
(medlevereras)
C Vakuumventil
D Blandningsventil
(om tappvatten-
temp överskrider
65 °C)
Mått
Montering
Den kopparfodrade vattenvärmaren ska monteras stå-
ende och kan riktas upp med ställfötterna (11).
Vid montering tillses att tillräckligt utrymme för demon-
tering av termostat eller element finns framför kopplings-
rummet (ca 400 mm).
Demontering av isolering
(gäller endast ES 500)
ES 500 kan göras mindre skrymmande vid installation
genom att demontera isoleringen (vattenvärmarens dia-
meter utan isolering är Ø 650).
QTag bort elkåpan och elplåten.
QLossa samtliga skruvar längs skarvskenan på båda
mantelhalvorna.
QLyft av topplocket.
QDrag av isoleringsmantel-
halvorna rakt av.
Återmontering sker i omvänd
ordning. Om skruvarna har
svårt för att fästa i de gamla
hålen kan skenan vändas upp
och ner, vilket resulterar i nya
hål i isoleringsmantelhalvorna.
Slutgiltligen monteras alla medlevererade täckbrickor på
resp anslutning, genom att trycka dem över anslutning-
arna.
När önskad position av vattenvärmaren erhållits, de-
monteras lyftanordning i toppen och den medlevererade
isoleringspluggen monteras i hålet efter lyftöglan (10).
OBS! Montera täckbrickorna innan rörinstallatio-
nen görs.
Utrustning
8 Avtappningsventil
9 Kopplingsrum innehållande:
4 Anslutningsplint
5 Kombinerad termostat och temperatur-
begränsare (endast vid 1 kW / 3 kW)
6 Elpatron, (endast vid 1 kW / 3 kW)
12 Elpatron (endast vid 6 kW)
13 Kombinerad termostat och temperaturbegrän-
sare (endast vid 6 kW)
14 Effektväljare (endast vid 6 kW)
10 Lyftögla (endast ES 500)
11 Ställbara fötter
41 Kallvattenanslutning
42 Varmvattenanslutning
47 Säkerhetsventil Ø 22 mm, 9 bar (medlevereras)
95 Serienummerskylt
Typ Volym
(liter)
H
(mm)
D
(mm)
Vikt
(kg)
Ansl kv/vv
(mm)
ES - 160 160 980 600 55 22
ES - 210 200 1210 600 70 22
ES - 300 270 1380 600 85 22
ES - 500 500 1695 750 140 35
Denna produkt är ej avsedd att användas av personer med nedsatt fysisk/mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas
eller instrueras av en person med ansvar för deras säkerhet. Barn skall övervakas för att säkerhetställa att de aldrig leker med produkten. Med förbe-
håll för konstruktionsändringar. ©NIBE 2010.

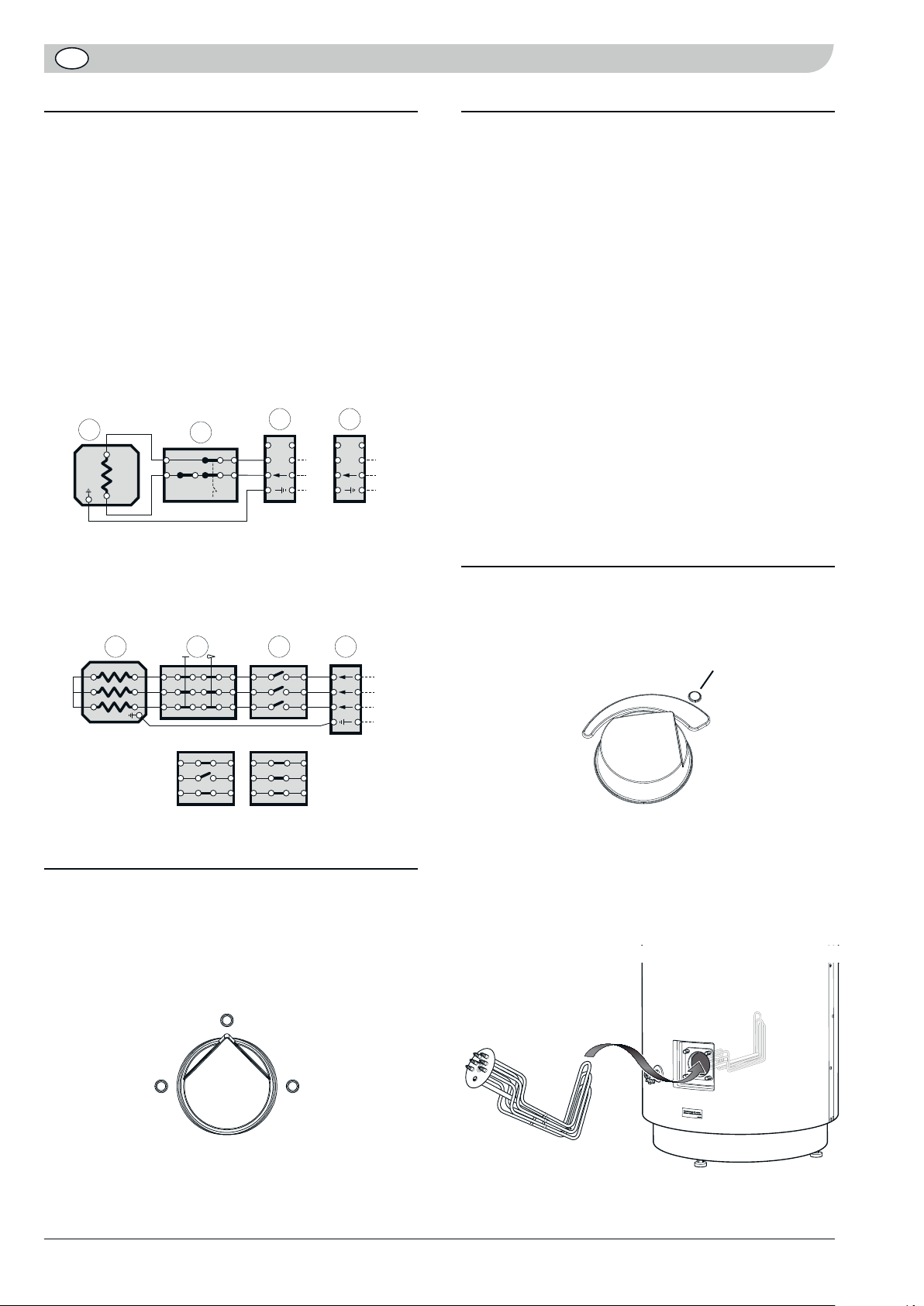

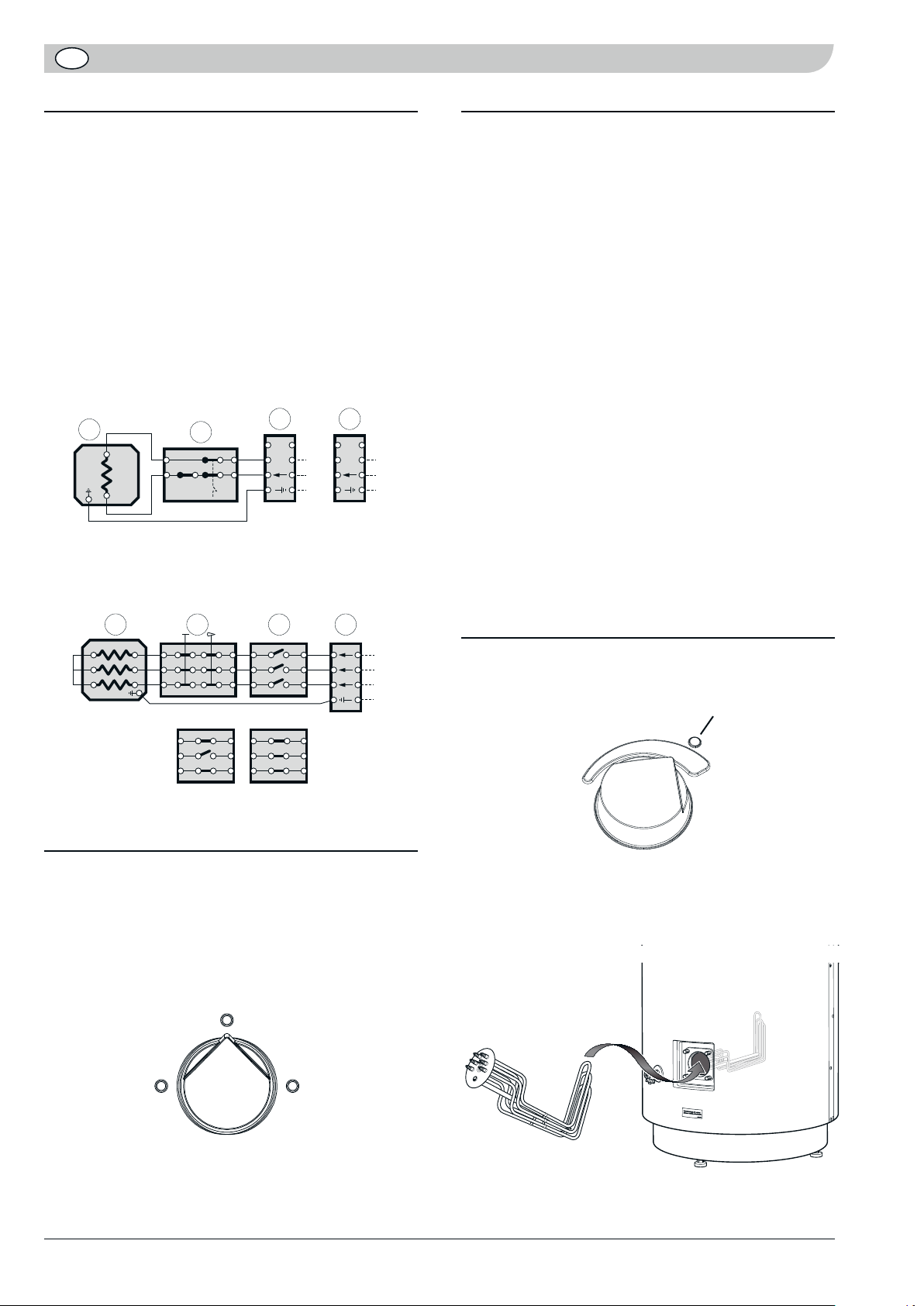

2ES 24
SE
3 kW 6 kW
Av
ca 60 °C
Elektrisk installation
OBS! Elinstallation samt eventuell service skall göras
under överinseende av behörig elinstallatör.
Vattenvärmaren installeras via en allpolig arbetsbrytare.
Anslutningskabeln anslutes på kopplingsplinten (4) i
kopplingsrummet (9) enligt plintens märkning och avlas-
tas med kabelavlastning, se även elschema i kopplings-
rummet.
Vid 1-fasinstallation kan endast effekten 1,0 kW erhål-
las.
OBS! Vattenvärmaren måste fyllas med vatten innan
den får spänningssättas.
Elschema 1 kW / 3 kW
Standard för ES 160/210/300
Elschema 6 kW
Standard för ES 500 samt alternativutförande för ES
160/210/300
Effektväljare (6 kW)
Vattenvärmarens effektväljare ställes på den effekt som
önskas. Eftersom elpatronen får lägst yteffekt vid 3 kW,
skall detta läge användas i första hand. När högre effekt
önskas, till exempel vid natt-taxa, ställes effektväljaren i
läge 6 kW.
4
13
12
Läge 3 kW Läge 6 kW
14
400 V~
3-fas
12
22
32
11
21
31
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
4 4
5
6
400 V~
2-fas 3kW
230 V~
1-fas 1kW
33
2
1 L2
L1
PE
L1
N
PE
A
B
Rörinstallation
Rörinstallationen skall utföras enligt gällande regler.
Samtliga anslutningar är försedda med klämringskopp-
lingar för koppar- eller plaströr. Om plaströr eller glöd-
gat kopparrör användes skall invändig stödhylsa monte-
ras.
Från säkerhetsventilen skall dragas ett spillrör till lämp-
ligt avlopp. Spillrörets dimension skall vara samma som
säkerhetsventilens (Ø 22 mm). Spillröret skall ha en fal-
lande dragning för att undvika vattensäckar samt vara
frostfritt anordnat. Mynningen på spillröret skall vara
synlig.
På kallvattenledningen skall följande utrustning monte-
ras:
A Avstängningsventil
B Backventil
47 Säkerhetsventil (medlevereras)
C Vakuumventil
D Blandningsventil (om tappvattentemp överskrider
65 °C)
Om vattenvärmaren installeras utan blandningsventil
måste termostatens inställning vara sådan att tapp-
vattentemperaturen ej överskrider 65 °C. Om högre
temperatur önskas skall gällande föreskrifter för ända-
målet följas.
Inställning av termostat
För bästa driftförhållande rekommenderas en inställning
på 60 °C (max cirka 80 °C).
400 V~
2-fas 3kW 230 V~ 1-fas 1kW
400 V~
3-fas
Läge 3kW Läge 6kW
Elpatron (endast vid 6 kW)
LEK

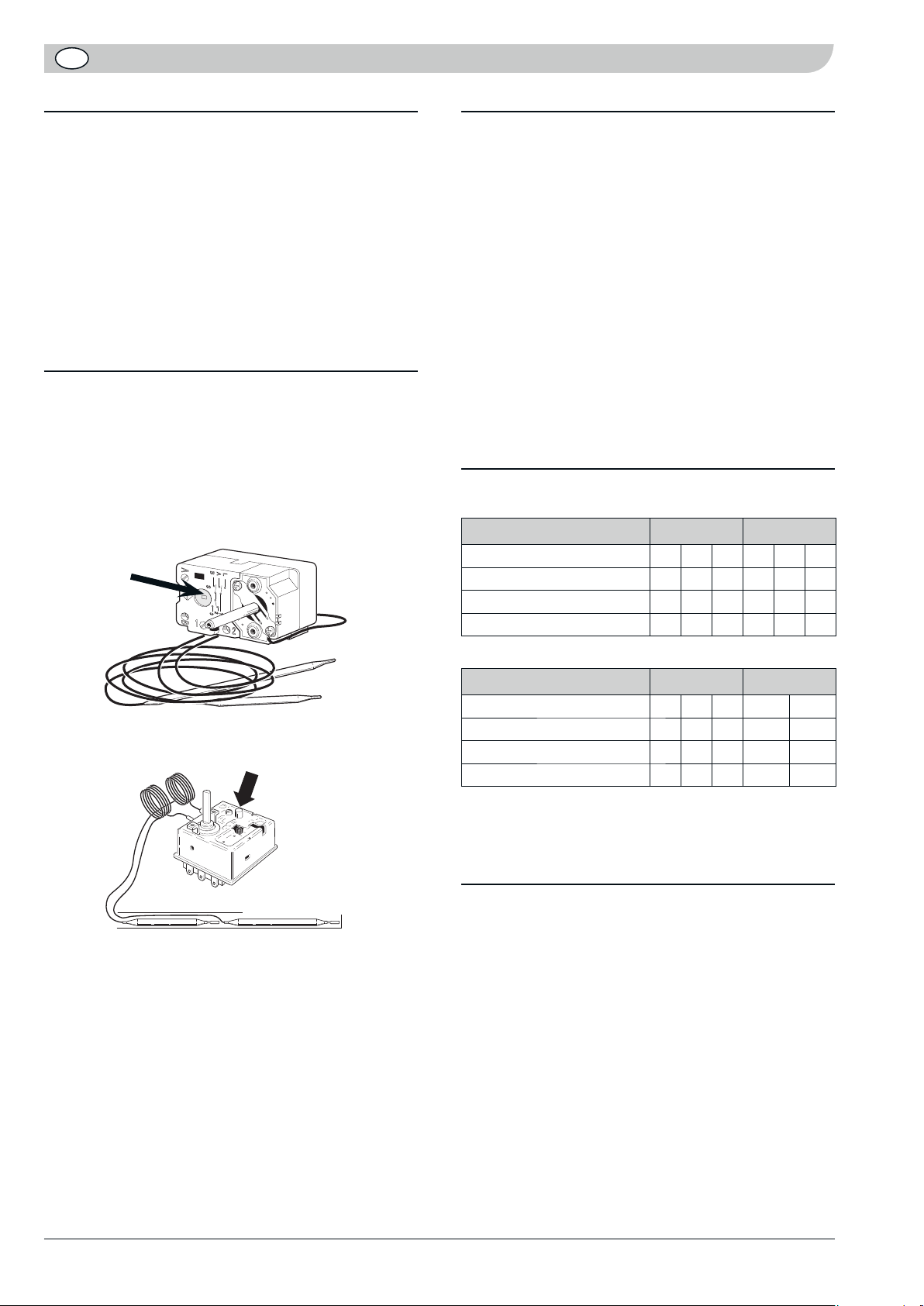

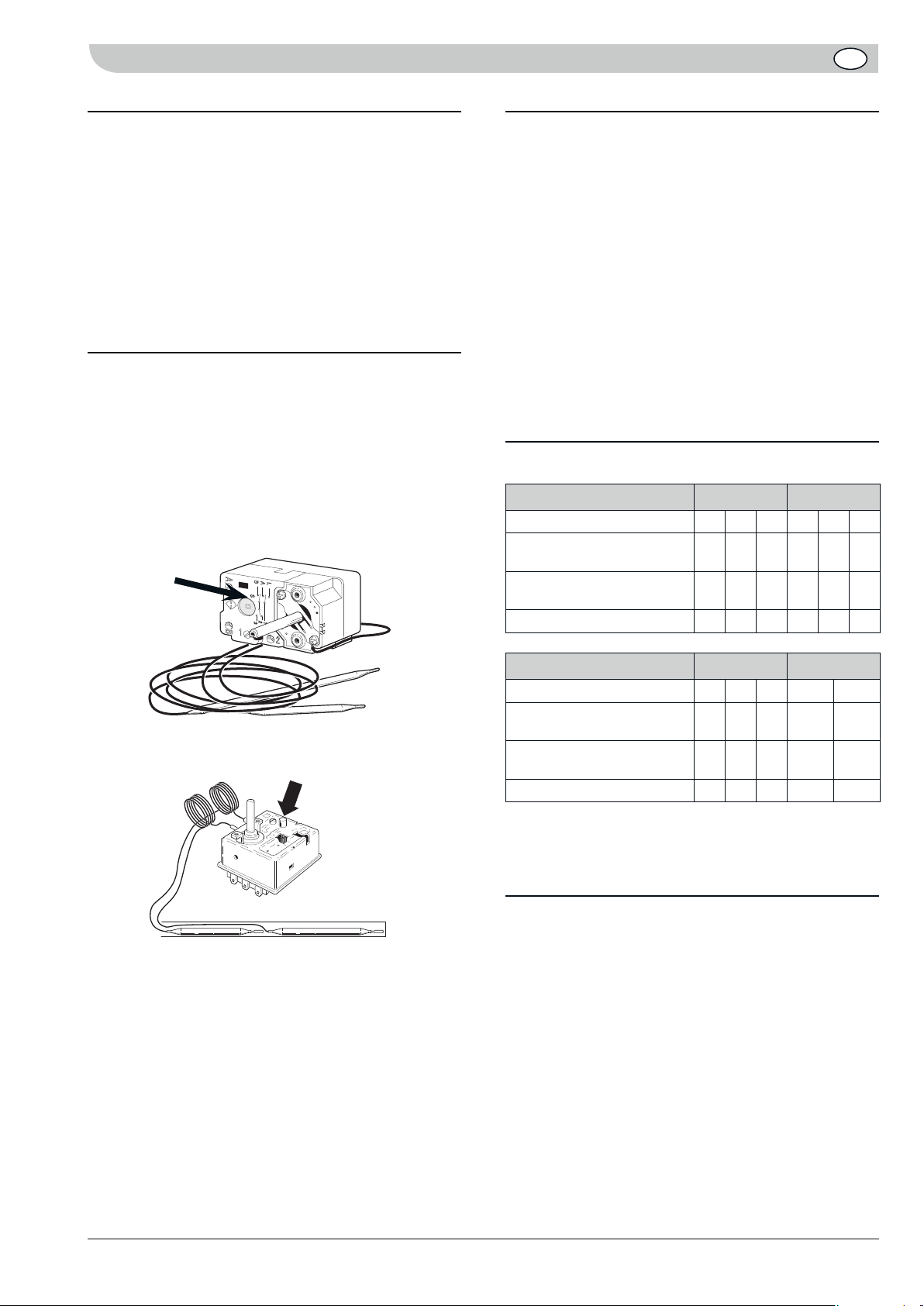

3ES 24
SE
LEK
3-fas installation
2-fas installation
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
STB TR
LEK
Tillsyn och skötsel
Säkerhetsventilen skall kontrolleras regelbundet, ca
4 ggr per år. Kontrollen går till så att säkerhetsventilens
ratt vrides moturs, varpå vatten skall strömma genom
säkerhetsventilens spillrör. Sker detta ej är säkerhetsven-
tilen defekt och måste bytas. Säkerhetsventilen släpper
ibland ut lite vatten efter en varmvattentappning. Detta
utsläpp orsakas av att det kalla vattnet som tas in i be-
redaren expanderar med tryckökning som följd, varvid
säkerhetsventilen öppnar.
Åtgärder vid driftstörningar
Om vattnet ej blir varmt, kontrollera att säkringarna i
elcentralen är hela. Om ingen säkring är trasig kan or-
saken vara att temperaturbegränsaren löst ut på grund
av något fel på vattenvärmaren. När felet avhjälpts kan
temperaturbegränsaren återställas, se bild. Detta måste
utföras under överinseende av behörig elinstallatör.
Kontrollera blandningsventilens (D) inställning.
Avvakta några timmar utan varmvattentappning och
se om temperaturnivån har höjts. Finns det fortfarande
inget varmvatten, kontakta installatören.
Tömning
Bryt strömmen till vattenvärmaren.
Stäng inkommande kallvatten med ventil (A).
Lossa avtappningsventilens lock (8) och montera medle-
vererad slangkoppling samt slang.
OBS! Avtappningsventilen öppnas så snart den medleve-
rerade slangkopplingen monterats.
Vid tömning måste luft tillföras vattenvärmaren genom
att varmvattenanslutningen (42) eller en varmvatten-
kran lossas. För att vattenvärmaren skall bli helt tömd,
fordras att slangkopplingen är helt tät och att utloppet
mynnar under beredarens lägsta nivå.
Vid montering där frostrisk finns skall vattenvärmaren
tömmas då den ej är i drift. Frysning medför att bereda-
ren sprängs.
Tekniska data
Maximalt arbetstryck i vattenvärmaren är 10 bar.
Begränsning Termostat
Typ 160 210
Effekt (kW) 136136
Uppvämn. tid till 45°C (h) 6,5 2,5 1,5 8,5 3,0 1,5
Uppvämn. tid till 80°C (h) 13,0 4,5 2,5 16,5 5,5 3,0
Erforderlig säkring (A) 6 10 10 6 10 10
Typ 300 500
Effekt (kW) 1 3 6 3 6
Uppvämn. tid till 45°C (h) 11,0 4,0 2,0 7,0 3,5
Uppvämn. tid till 80°C (h) 22,0 7,5 4,0 14,0 7,0
Erforderlig säkring (A) 6 10 10 10 10
Uppvärmningstiderna gäller vid en inkommande vatten-
temperatur på 10 °C.
Service
Vid behov av service, kontakta huvudentreprenören
varvid serienummer (95), 14 siffror, ovillkorligen måste
uppges.
OBS! Alla ingrepp i kopplingutrymmet måste utföras
under överinseende av behörig elinstallatör.
Endast av NIBE AB i Markaryd levererad elutrustning får
användas.

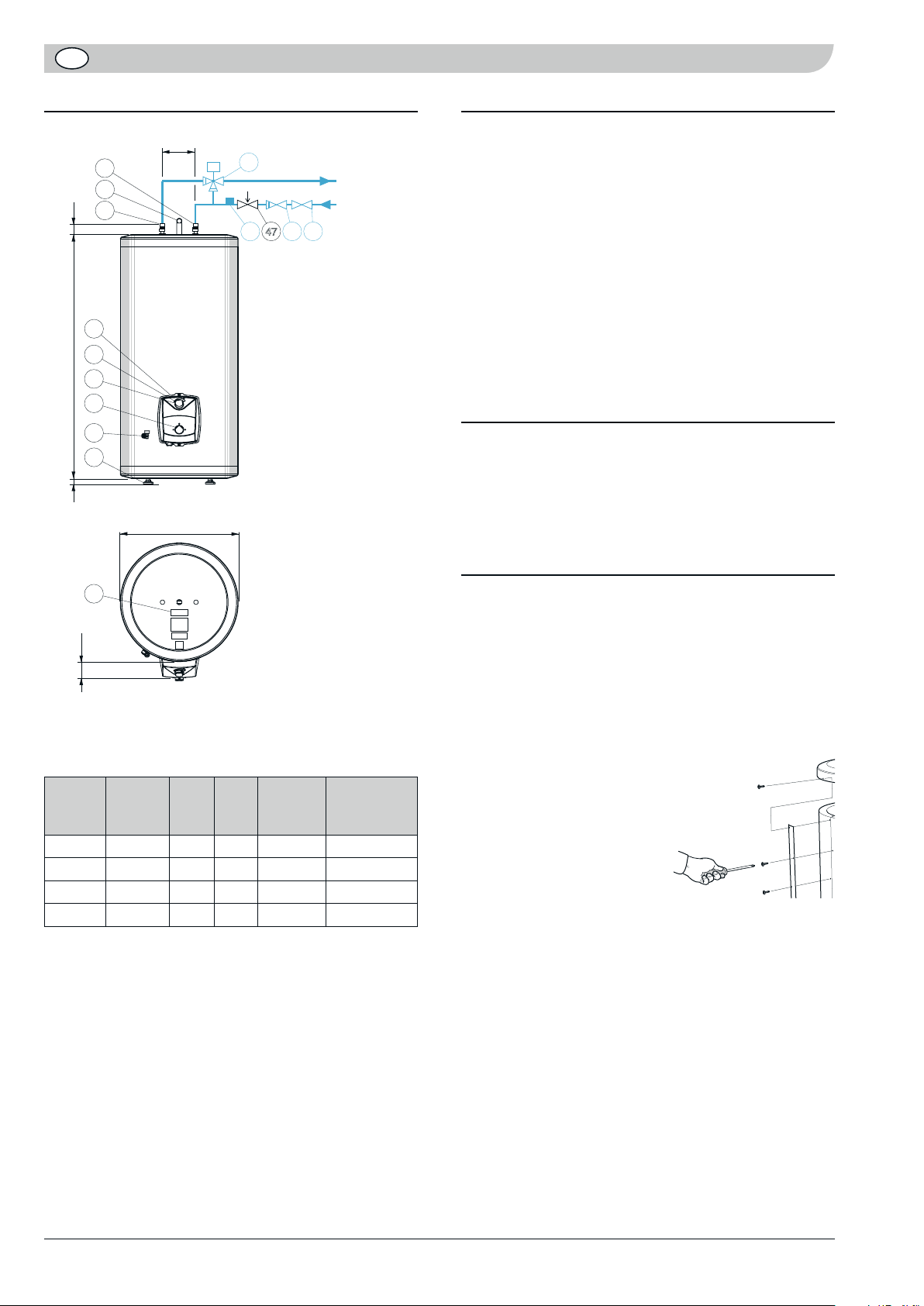

4ES 24
H70
100
*
30 – 65 20 – 55
*
Ø D
90
9
8
11
14
5
13
95
170
200 *
42
41
C47 B A
V. v.
K.v.
10*
D
* ES 500
The following equip-
ment should be fitted
to the cold water pipe.
A Shut-off valve
B Non-return valve
47 Safety valve (supp-
lied)
C Vacuum valve
D Mixer valve (if tap
water temp ex-
ceeds 65 °C)
Dimensions
Assembly
The copper-lined water heater must be assembled up-
right and can be aligned using the adjustable feet (11).
When mounting the unit be sure to leave enough room
for the dismounting of thermostat or element in front of
the connector housing (approx. 400 mm).
Dismounting of insulation
(applies only to ES 500)
The ES 500 can be made less bulky upon installation by
removing the insulation (water heater diameter without
insulation is Ø 650).
QRemove electric casing and electric plate.
QLoosen all the screws along the joining plate on
both jacket halves.
QLift off the top cover.
QPull the insulating jacket
halves straight off.
Carry out assembly in the
reverse order. If the screws are
difficult to fit in the old holes,
the plate can be turned up
side down, which gives new,
unused holes in the insulated jacket halves.
Finally fit all the enclosed cover discs on each connec-
tion by pressing them over the connections.
Once the water heater is in the required position remo-
ve the lifting device from the top and fit the the accom-
panying insulation plug in the hole left by the lifting eye
(10).
NOTE! Fit the cover discs before the pipe installa-
tion is made.
Equipment
8 Drain valve
9 Connector housing containing:
4 Terminal block
5 Combined thermostat and temperature limiter
(only for 1 kW / 3 kW)
6 Immersion heater (only for 1 kW / 3 kW)
12 Immersion heater (only for 6 kW)
13 Combined thermostat and temperature limiter
(only for 6 kW)
14 Output selector (only for 6 kW)
10 Lifting eye (only ES 500)
11 Adjustable feet
41 Cold water connection
42 Hot water connection
47 Safety valve Ø 22 mm, 9 bar (supplied)
95 Serial number sign
GB
Type Volume
(litres)
H
(mm)
D
(mm)
Weight
(kg)
Conn hw/
cw
(mm)
ES -160 160 980 600 55 22
ES -210 200 1210 600 70 22
ES -300 270 1380 600 85 22
ES -500 500 1695 750 140 35
HW
CW
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children
should be supervised to ensure that they do not play with the appliance. Rights to make any design or technical modifications are reserved.
©NIBE 2010.

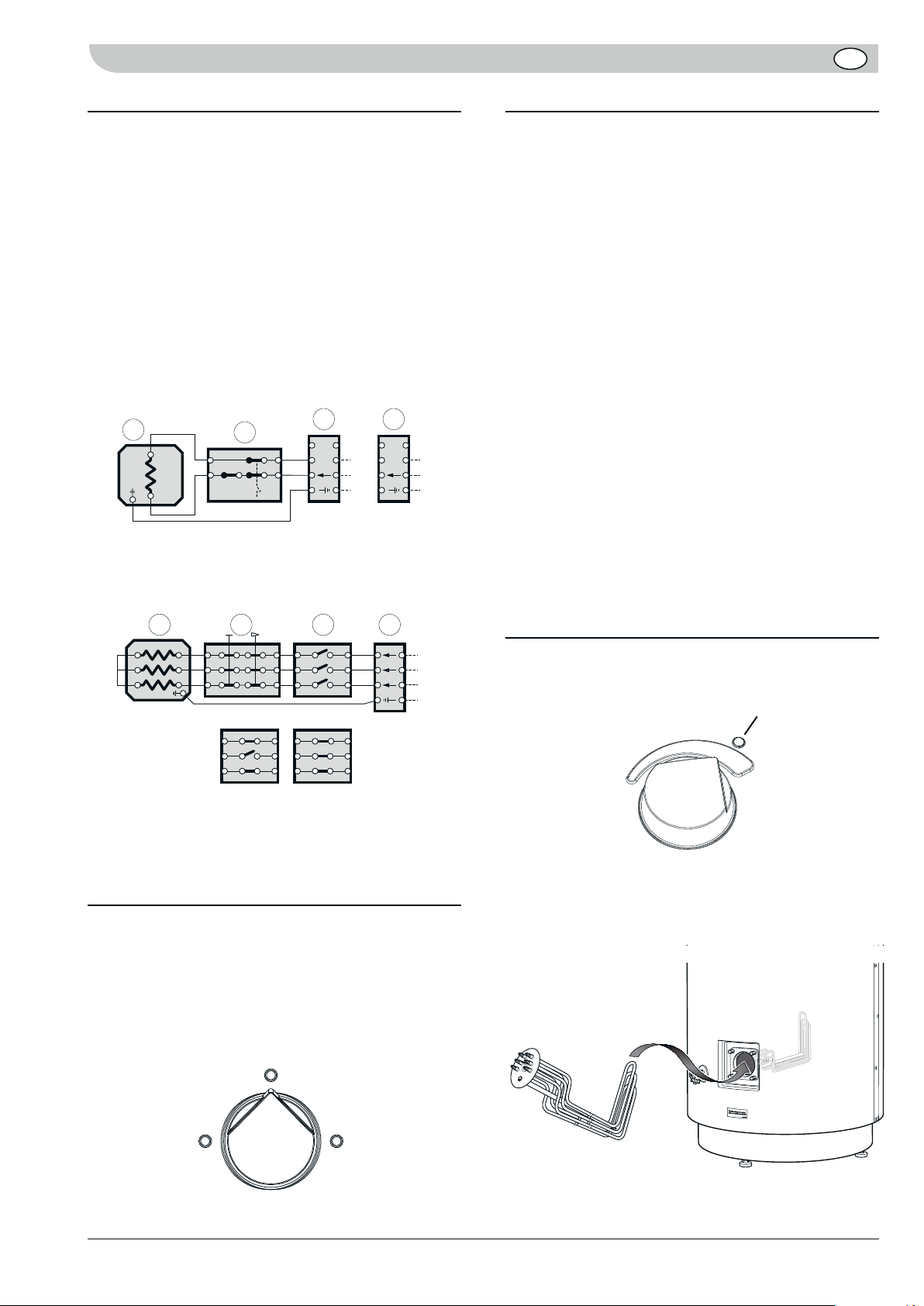

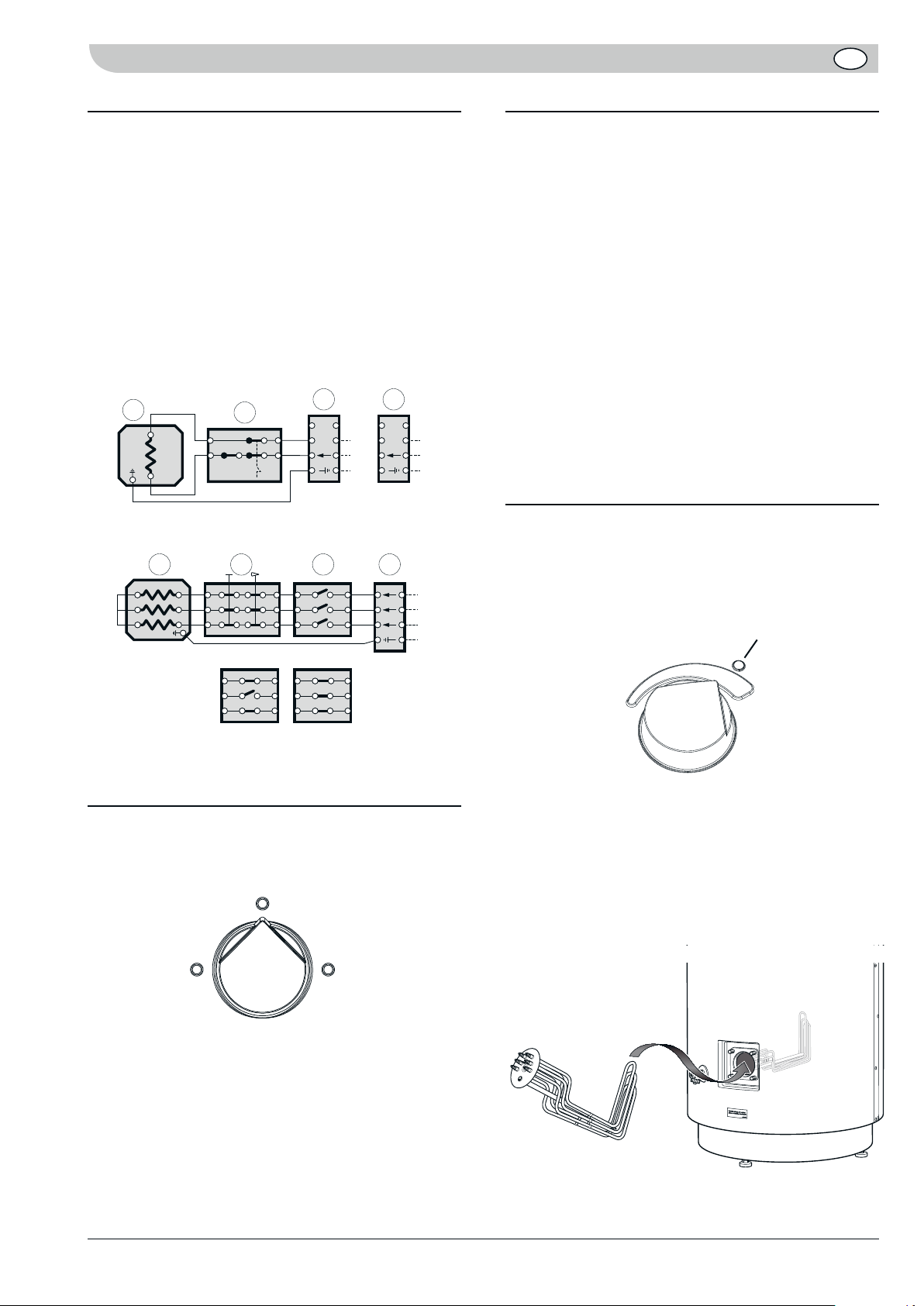

5ES 24
3 kW 6 kW
OFF
approx. 60 °C
Electrical installation
NOTE! Electrical installation and service must be carried
out under the supervision of a qualified electrician.
The water heater shall be installed via an isolator switch.
The connecting wire is connected to the terminal block
(4) in the connector housing (9) in accordance with
markings on the terminal block, and clamp the wires
in the strain relief clamp, cf. also wiring diagram in the
connector housing.
Single phase installation will only give an output of
1.0 kW.
NOTE! The water heater must be filled with water be-
fore the power is switched on.
Circuit diagram 1 kW / 3 kW
Standard for ES 160/210/300
Circuit diagram 6 kW
Standard for ES 500 and alternative design for ES
160/210/300
Output selector (6 kW)
Set the output selector of the water heater to the
output required. As the immersion heater has lowest
output at 3 kW this position should be used normally.
When greater output is required, for example when
night rates apply, put the output selector in the 6 kW
position.
4
13
12
Läge 3 kW Läge 6 kW
14
400 V~
3-fas
12
22
32
11
21
31
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
4 4
5
6
400 V~
2-fas 3kW
230 V~
1-fas 1kW
33
2
1 L2
L1
PE
L1
N
PE
A
B
Pipe installation
Pipe installation must be carried out in accordance with
current norms and directives.
The water heater is equipped with compression ring
couplings for copper or plastic pipes. Internal support
bushes should be fitted when a plastic pipe or annealed
copper pipe is used.
An overflow pipe must be routed from the safety valve
to a suitable drain. The size of the overflow pipe must
be the same as on the safety valve (Ø 22 mm). The over-
flow pipe must be routed downwards to prevent water
pockets and to be frost proof. The outlet of the over-
flow pipe should be visible.
The following equipment should be fitted to the cold
water pipe.
A Shut-off valve
B Non-return valve
47 Safety valve (supplied)
C Vacuum valve
D Mixer valve (if tap water temp exceeds 65 °C)
When the water heater is installed without a mixing
valve, the thermostat setting must be such that the tap
water temperature does not exceed 65 °C. Should a
higher temperature be required, follow applicable direc-
tions for the application.
Adjustment of the thermostat
A setting of 60 °C (max about 80 °C) is recommended
for the best operating conditions.
400 V~
2-phase
3kW
230 V~
1-phase
1kW
400 V~
3-phase
3kW Position 6kW position
GB
Immersion heater (only for 6 kW)
LEK

6ES 24
LEK
3-phase installation
2-phase installation
EGO 55 60012 010
STB110-8°C
8829 T80 KII
STB TR
LEK
Maintenance
The safety valve must be regularly checked, about
4 times a year. Inspection is made by turning the safety
valve knob anti-clockwise, upon which water should
flow through the overflow pipe. If this does not happen
then the safety valve is defective and must be changed.
The safety valve sometimes releases a little water after
hot water has been tapped. This discharge is caused by
the expansion of the cold water taken into the water
heater, resulting in a pressure increase, upon which the
safety valve opens.
Dealing with malfunctions
If the water fails to heat up, check the fuses in the dist-
ribution box. If none of the fuses have blown, the rea-
son may be that the temperature limiter has tripped as
a result of a fault in the water heater. Once the fault has
been remedied, the temperature limiter can be reset,
see illustration. This must be done under the supervision
of a qualified electrician.
Check the mixer valve (D) setting.
Wait a few hours without tapping any hot water and
check whether the temperature level has risen. If there
is still no hot water, contact the installation engineer.
Emptying
Turn off the power to the water heater.
Shut off the cold water inlet with valve (A).
Loosen the cover of the drain valve (8) and mount the
supplied hose connector and hose.
NOTE! The drain valve will open as soon as the supplied
hose connector is mounted.
During draining, air must be let into the water heater by
loosening the hot water connection (42) or a hot water
tap. In order to ensure the complete emptying of the
water heater the hose connection must be completely
tight and the outlet be below the lowest point of the
water heater.
When mounted in locations exposed to the risk of frost,
the water heater must be emptied whenever not in ope-
ration. Freezing will result in the water heater bursting.
Technical specifications
Maximum operating pressure for the water heater is 10
bar.
Limitation Thermostat
Type 160 210
Output (kW) 136136
Time required for
heating to 45°C (h) 6,5 2,5 1,5 8,5 3,0 1,5
Time required for
heating to 80°C (h) 13,0 4,5 2,5 16,5 5,5 3,0
Fuses (A) 6 10 10 6 10 10
Type 300 500
Output (kW) 1 3 6 3 6
Time required for
heating to 45°C (h) 11,0 4,0 2,0 7,0 3,5
Time required for
heating to 80°C (h) 22,0 7,5 4,0 14,0 7,0
Fuses (A) 6 10 10 10 10
Heating up times apply to inlet water temperatures of
10 °C.
Service
Contact the main contractor when a service is necessary.
You must then state the serial number (95) 14 digits.
NOTE! All work to electrical connections must be car-
ried out under the supervision of a qualified electrician.
Only equipment supplied by NIBE AB in Markaryd may
be used.
GB

7ES 24
H70
100
*
30 – 65 20 – 55
*
Ø D
90
9
8
11
14
5
13
95
170
200 *
42
41
C47 B A
V. v.
K.v.
10*
D
* ES 500
Kylmävesiliitäntään on
asennettava seuraavat:
A Sulkuventtiili
B Takaiskuventtiili
47 Varoventtiili (toimi-
tettu laitteen mu-
kana)
C Alipaineventtiili,
”imusuoja”
D Sekoitusventtiili
Mitat
Asennus
Kuparivuorattu ES-vedenlämmitin on asennettava
pystyasentoon. Sen asento säädetään säätöjaloilla (11).
Asennuksen yhteydessä on varmistettava, että kytken-
tätilan edessä on riittävästi tilaa termostaatin tai sähkö-
vastuksen irrotusta varten (noin 400 mm).
Eristeen irrotus
(vain ES 500-malli)
ES 500 voidaan muuttaa tyylikkäämmäksi asennuksen
yhteydessä poistamalla eristys (vedenlämmittimen hal-
kaisija ilman eristystä on 650 mm).
QIrrota sähkökytkentarasia ja kilpi.
QIrrota molempien puoliskojen kaikki ruuvit.
QIrrota yläosan kansi.
QIrrota eristeet.
Asennus tapahtuu päinvastai-
sessa järjestyksessä. Jos ruu-
veja on vaikeaa saada niiden
alkuperäisiin reikiin, rakenteen
voi kääntää ylösalaisin, jolloin
eristepuoliskoiden uudet reiät
tulevat näkyviin.
Kiinnitä lopuksi kaikki peiteruuvit niille varattuihin paik-
koihin painamalla ne paikoilleen.
Kun vedenlämmitin on oikeassa asennossa, irrota sen
nostolaite sen päältä ja asenna aukkoon laiteen mukana
toimitettu eristystulppa (10).
HUOMIO! Asenna peiteruuvit ennen putkiasennu-
ksia.
Laitteisto
8 Tyhjennysventtiili
9 Kytkentätilan sisältö:
4 Liitäntärima
5 Yhdistetty termostaatti ja lämpötilanrajoitin (vain
1 kW / 3 kW)
6 Sähkövastus (vain 1 kW / 3 kW)
12 Sähkövastus (vain 6 kW)
13 Yhdistetty termostaatti ja lämpötilanrajoitin (vain
6 kW)
14 Tehovalitsin (vain 6 kW)
10 Nostorengas (ES 500)
11 Säädettävät jalat
41 Kylmävesiliitäntä
42 Lämminvesiliitäntä
47 Varoventtiili, Ø 22 mm, 9 baaria (sisältyy toimituk-
seen)
95 Valmistenumerokilpi
FI
Tyyppi Tilavuus
(litraa)
K
(mm)
S
(mm)
Paino
(kg)
Liitäntä
(KV/LV)
(mm)
ES - 160 160 980 600 55 22
ES - 210 200 1210 600 70 22
ES - 300 270 1380 600 85 22
ES - 500 500 1695 750 140 35
LV
KV
Tätä tuotetta eivät saa käyttää henkilöt, joilla on alentunut fyysinen/henkinen kapasiteetti tai puutteellinen kokemus ja taito, ellei heitä valvo tai
opasta henkilö, joka on vastuussa heidän turvallisuudestaan. Lapsia pitää valvoa sen varmistamiseksi, etteivät he leiki tuotteella. Pidätämme oikeudet
rakennemuutoksiin. ©NIBE 2010.

8ES 24
3 kW 6 kW
Pois
noin 60 °C
Sähköasennus
HUOMIO! Sähköasennukset ja mahdolliset huollot saa
tehdä vain valtuutetun sähköasentajan valvonnassa.
Vedenlämmitin asennetaan kaikkinapaiseen pääkytki-
meen.
Kytkentäkaapeli kytketään kytkentätilan (9) liitinrimaan
(4) riman merkinnän mukaan ja varustetaan vedonpois-
tajalla, katso myös kytkentätilan kytkentäkaavio.
1-vaiheasennuksessa saadaan käyttöön vain 1,0 kW
teho.
HUOMIO! Vedenlämmitin on täytettävä vedellä ennen
jännitteensyötön kytkemistä.
Sähkökytkentäkaavio, 1 kW / 3 kW
ES 160/210/300 -asennus
Kytkentäkaavio 6 kW
ES 500 -asennus ja vaihtoehtoinen ES 160/210/300 -
asennus
Tehovalitsin (6 kW)
Vedenlämmittimen tehoa säädetään tehovalitsimen avul-
la. Koska sähkövastuksen pintateho on pienin teholla 3
kW, tämä teho on valittava ensisijaisesti. Jos halutaan
suurempaa tehoa esimerkiksi yösähköä käytettäessä,
aseta tehovalitsin asentoon 6 kW.
4
13
12
Läge 3 kW Läge 6 kW
14
400 V~
3-fas
12
22
32
11
21
31
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
4 4
5
6
400 V~
2-fas 3kW
230 V~
1-fas 1kW
33
2
1 L2
L1
PE
L1
N
PE
A
B
Putkiasennus
Putkiasennukset on tehtävä voimassa olevien määräys-
ten mukaisesti.
Kaikki liitännät on varustettu puserrusliittimillä kupari-
tai muoviputkille. Käytettäessä muoviputkea tai hehku-
tettua kupariputkea niissä pitää käyttää tukiholkkeja.
Varoventtiilistä johdetaan ylivuotoputki viemäriin.
Ylivuotoputken läpimitan pitää olla sama kuin varo-
venttiilin (Ø 22 mm). Ylivuotoputken pitää kaataa koko
matkaltaan vesipussien välttämiseksi. Ylivuotoputki pitää
suojata jäätymiseltä. Ylivuotoputken pää pitää jättää
näkyville.
Kylmävesiliitäntään on asennettava seuraavat:
A Sulkuventtiili
B Takaiskuventtiili
47 Varoventtiili (toimitetaan laitteen mukana)
C Alipaineventtiili, ”imusuoja”
D Sekoitusventtiili
Koska lämpimän veden lämpötila voi nousta yli 65°C
termostaatin asennosta riippumatta on varaajaan asen-
nettava sekoitusventtiili.
Termostaatin säätö
Suositeltava asetus on 60 °C (maksimiasetus on noin
80 °C).
400 V~
2-vaiheinen
3 kW
230 V~
1-vaihe
1 kW
400 V~
3-vaiheinen
Tila 3 kW Tila 6 kW
FI
Sähkövastus (vain 6 kW)
LEK

9ES 24
LEK
3-vaiheasennus
2-vaiheasennus
EGO 5560012 010
STB 110-8°C
8829 T80 KII
STB TR
LEK
Kunnossapito ja hoito
Varoventtiili on tarkastettava säännöllisesti, noin
neljästi vuodessa. Tarkasta varoventtiilin toiminta kiertä-
mällä sen nuppia vastapäivään, jolloin vettä pitää virrata
varoventtiilin ylivuotoputkesta. Ellei vettä valu, varovent-
tiili on viallinen ja se pitää vaihtaa. Varoventtiilistä va-
luu joskus hieman vettä kun kuumaa vettä on laskettu.
Tämä johtuu siitä, että vedenlämmittimeen täytetty
kylmä vesi laajenee lämmetessään, jolloin vedenlämmit-
timen sisäinen paine kasvaa ja varoventtiili aukeaa.
Toimenpiteet käyttöhäiriöiden yhtey-
dessä
Ellei vesi lämpene, tarkasta sähkökeskuksen varokkeet.
Jos varokkeet ovat ehjiä, lämpötilanrajoitin on voinut
laueta lämminvesivaraajan vian vuoksi. Kun vika on pois-
tettu, lämpötilanrajoitin voidaan palauttaa (katso kuva).
Se on suoritettava valtuutetun asentajan valvonnassa.
Tarkasta sekoitusventtiilin (D) asetus.
Odota muutama tunti laskematta lämmintä vettä ja tar-
kista, nouseeko lämpötila. Ellei varaaja tuota vieläkään
lämmintä vettä, ota yhteys asentajaan.
Tyhjennys
Katkaise vedenlämmittimen jännitteensyöttö.
Sulje kylmän veden syöttö venttiilin (A) avulla.
Avaa tyhjennysventtiilin kansi (8) ja asenna laitteen mu-
kana toimitettu putkiliitin ja putki.
HUOMIO! Tyhjennysventtiili avautuu, kun laitteen mu-
kana toimitettu putkiliitin on asennettu paikoilleen.
Tyhjennettäessä vedenlämmitintä sen sisään on päästävä
ilmaa lämminvesiliitännästä tai irrottamalla nostokansi.
Vedenlämmittimen tyhjeneminen kokonaan edellyttää,
että putkiliitos on täysin tiivis ja että se sijaitsee laitteen
alimmassa kohdassa.
Jos vedenlämmittimen käyttöpaikassa on jäätymisen
vaara, lämmitin on tyhjennettävä, kun se ei ole käytössä.
Jäätyminen aiheuttaa vedenlämmittimen halkeamisen.
Tekniset tiedot
Varaajan maksimityöpaine on 10 bar.
Rajoitin Termostaatti
Tyyppi 160 210
Teho (kW) 136136
Lämpiämisaika lämpö-
tilaan 45 °C (h) 6,5 2,5 1,5 8,5 3,0 1,5
Lämpiämisaika lämpö-
tilaan 80 °C (h) 13,0 4,5 2,5 16,5 5,5 3,0
Tarvittava varoke (A) 6 10 10 6 10 10
Tyyppi 300 500
Teho (kW) 1 3 6 3 6
Lämpiämisaika lämpö-
tilaan 45°C (h) 11,0 4,0 2,0 7,0 3,5
Lämpiämisaika lämpö-
tilaan 80 °C (h) 22,0 7,5 4,0 14,0 7,0
Tarvittava varoke (A) 6 10 10 10 10
Lämpiämisaika perustuu tulevan kylmän veden lämpöti-
laan 10 °C.
Huolto
Jos laitteisto kaipaa huoltoa, ota yhteys pääurakoitsija-
an. Yhteydenotoissa on aina mainittava laitteiston 14-
numeroinen valmistenumero (95).
HUOMIO! Kytkentätilan saa avata vain valtuutetun säh-
köasentajan valvonnassa.
Laitteessa saa käyttää vain NIBE AB:n toimittamia sähkö-
varusteita.
FI

10 ES 24
H70
100
*
30 – 65 20 – 55
*
Ø D
90
9
8
11
14
5
13
95
170
200 *
42
41
C47 B A
V. v.
K.v.
10*
D
* ES 500
Afmetingen
Opstelling
De ES boilers dienen vertikaal opgesteld te worden en
middels de stelvoetjes (11) kan dit worden afgesteld.
Zorg voor voldoende ruimte aan de voorzijde om service
aan de thermostaat en het elektrisch element mogelijk
te maken.
Demontage van de isolatie bij ES 500
Doordat de isolatie van de ES 500 verwijdert kan wor-
den, kan dat wel eens handig zijn bij intern transport
ed. (diameter wordt dan 650mm)
Dit gaat als volgt:
QVerwijder de aansluitbehuizing en de aansluitplaat.
QVerwijder alle schroefjes op de isolatiemantel helf-
ten.
QVerwijder de bovenkap
QVerwijder beide isolatiede-
len voorzichtig naar ach-
teren.
Het monteren gaat in omge-
keerde volgorde, waarbij het
kan voorkomen dat de schroe-
ven niet goed meer pakken in
oude gaatjes van het isolatie
materiaal. Dit is te verhelpen
door de strippen om te keren, zodat de schroefjes weer
in nieuw isolatie materiaal geschroefd kunnen worden.
Hierna kunt u het hijsoog (10) van de boiler losdraaien
en verwijderen, zodat de meegeleverde isolatieplug in
de opening past.
Daarna eerst de afdekmanchetten van de aanslui-
tingen weer op hun plaats schuiven, voordat de
boiler waterzijdig aangesloten wordt.
Onderdelen
8 Aftapkraan
9 Aansluitbehuizing met:
4 Aansluit klemmen
5 Combi thermostaat 1/3 kW
6 Elektrisch verwarmingselement 1/3 kW
12 Elektrisch verwarmingselement 3/6 kW
13 Combi thermostaat 3/6 kW
14 Keuze schakelaar alleen 3/6 kW uitvoering
10 Hijsoog (ES 500)
11 Stelvoeten
41 Koud water aansluiting
42 Warm water aansluiting
95 Serienummer plaatje
NL
Type Volume
(liters)
H
(mm)
D
(mm)
Gewicht
(kg)
Aansluiting
KW/WW
(mm)
ES -160 160 980 600 55 22
ES -210 200 1210 600 70 22
ES -300 270 1380 600 85 22
ES -500 500 1695 750 140 35
WW
KW
Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of mentale vermogens of een gebrek
aan ervaring en kennis, tenzij deze personen onder toezicht vallen en de instructies opvolgen van een persoon die verantwoordelijk is voor hun veilig-
heid. Kinderen mogen niet met dit apparaat spelen. Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden. ©NIBE 2010.

11ES 24
3 kW 6 kW
AV
circa. 60 °C
Elektrisch aansluiten
LET OP! De elektrische aansluiting en de eventuele
service hieraan, mogen alleen uitgevoerd worden door
gekwalificeerd personeel.
De boiler dient volgens de plaatselijke voorschriften
aangesloten te worden op het elektriciteitsnet. De
bedrading netjes leiden via de trekontlasting klemmen
naar de aansluit klemmenstrook en aansluiten volgens
het juiste schema welke hieronder weergegeven staan.
LET OP! De boiler moet volledig met water gevuld zijn,
voordat de stroom mag worden ingeschakeld.
Stroomkringschema 1 kW / 3 kW
(alleen mogelijk bij ES 160/210/300)
Stroomkringschema 3 kW / 6 kW
4
13
12
Läge 3 kW Läge 6 kW
14
400 V~
3-fas
12
22
32
11
21
31
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
4 4
5
6
400 V~
2-fas 3kW
230 V~
1-fas 1kW
33
2
1 L2
L1
PE
L1
N
PE
A
B
Waterzijdig aansluiten
De ES boilers zijn door de fabriek voorzien van knel-
koppelingen. Het toepassen van interne steunbussen is
noodzakelijk om toekomstige lekkage te voorkomen.
De boiler dient te worden aangesloten volgens de lokale
voorschriften op het drinkwaternet. Hierbij dient in de
koud water toevoerleiding minimaal een stopkraan (A),
een terugslagklep (B), een overdrukventiel (47) en een
onderdrukventiel (C) toegepast te worden. NB De mees-
te inlaatcombinaties voldoen helaas niet aan de eisen
voor onderdruk beveiliging.
LET OP Daar in sommige installaties de kans op onder-
druk redelijk groot is, verdient het aanbeveling om dan
een separaat onderdruk ventiel toe te passen.
De getekende mengkraan (D) dient alleen toegepast
te worden bij kans op verbrandingsgevaar door hoge
tapwater temperaturen en indien de afstand naar de
tappunten niet te groot is. (Zie hiervoor de voorschriften
voor Legionella bestrijding)
Instellen thermostaat
De thermostaat kan ingesteld worden naar de behoefte
en het gebruik. Het wordt echter sterk afgeraden om de
thermostaat hoger dan 80 °C of lager dan 60 °C in te
stellen
400 V~
2-fase 3kW 230 V~ 1-fase 1kW
400 V~
3-fase
Stand 3kW Stand 6kW
NL
Keuze schakelaar 3 kW / 6 kW
Stel hiermee het benodigde vermogen in.
Elektrisch verwarmingselement 3/6 kW
LEK

12 ES 24
LEK
Max thermostaat voor 1 kW / 3 kW
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
STB TR
LEK
Onderhoud
De boiler is onderhoudsvrij, doch het verdient aanbeve-
ling om het overdruk ventiel regelmatig op zijn goede
werking te controleren. Daar water tijdens het aanwar-
men een paar procent uitzet, zou de boiler uit elkaar
barsten indien dit water niet afgevoerd wordt.
Het is dan ook belangrijk dat een paar keer per jaar
visueel gecontroleerd wordt, of er tijdens dit aanwar-
men echt water uit het overdrukventiel stroomt. Tevens
wordt aanbevolen om 1 keer per jaar het ventiel met de
hand kort open te draaien, waardoor het goed doorspo-
eld wordt.
Storingen verhelpen
Als de boiler niet meer warm wordt, terwijl er aan de
instellingen niets verandert is, dan dienen eerst de ze-
keringen gecontroleerd te worden. Indien deze in orde
zijn, dan kan men controleren of de maximaal ther-
mostaat uitgeschakeld is. NB Aangezien men daarvoor
de aansluitkap voor dient te verwijderen, zullen deze
werkzaamheden door een vakman uitgevoerd moeten
worden.
Boiler aftappen
Schakel eerst de stroom toevoer af.
Sluit de water toevoer af (stopkraan A)
Haal het afdekkapje van de aftapkraan af (8) en schuif
een aftapslang over de bijgeleverde slangtule. Zorg dat
deze slang goed afdicht, zet hem stevig vast met een
slangklem en leg het andere uiteinde in een afvoerput
of iets dergelijks dat lager is dan onderkant boiler. Draai
nu de andere kant van de slangtule op de aftapkraan
van de boiler, deze wordt hierdoor geopend en er zal
water gaan stromen uit de slang. Zorg tijdens het aftap-
pen voor voldoende luchttoevoer door bv. een warmwa-
ter kraan geheel te openen, of door de warmwaterlei-
ding los te koppelen.
Dit aftappen kan nodig zijn om bevriezing te voorko-
men, als de boiler geplaatst is in een vorstgevoelige
plaats en de boiler niet gebruikt wordt in de winter.
Technische specificaties
Maximale werkdruk 10 bar.
Begrenzing Thermostaat
Type 160 210
Vermogen (kW) 136136
Opwarmtijd tot 45°C (uur) 6,5 2,5 1,5 8,5 3,0 1,5
Opwarmtijd tot 80°C (uur) 13,0 4,5 2,5 16,5 5,5 3,0
Zekering (A) 6 10 10 6 10 10
Type 300 500
Vermogen (kW) 1 3 6 3 6
Opwarmtijd tot 45°C (uur) 11,0 4,0 2,0 7,0 3,5
Opwarmtijd tot 80°C (uur) 22,0 7,5 4,0 14,0 7,0
Zekering (A) 6 10 10 10 10
Opwarmtijden gelden voor inlaatwatertemperaturen van
10 °C.
Service
Neem contact op met de installateur als service nodig is.
U moet dan het serienummer (95) van 14 cijfers opge-
ven.
LET OP! Al het werk aan de elektrische aansluitingen
moet worden uitgevoerd onder toezicht van een gekwa-
lificeerde elektricien.
Er mag alleen gebruik worden gemaakt van apparatuur
die wordt geleverd door NIBE AB in Markaryd.
NL
Max thermostaat voor 3 kW / 6 kW

PL
NL
FI
DK
DE
CZ
NIBE – Haato OY, Valimotie 27, 01510 Vantaa
3C Broom Business Park, Bridge Way, Chesterfield S41 9QG
Puh: 09-274 697 0 Fax: [phone] E-mail: [email protected] www.haato.fi
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOK
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.biawar.com.pl
RU © "EVAN" 17, per. Boynovskiy, Nizhny Novgorod
Tel./fax [phone] E-mail: [email protected] www.nibe-evan.ru
NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB)
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibenl.nl
Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk
Tel: [phone] Fax: [phone] E-mail: [email protected] www.volundvt.dk
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 Celle
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.de
CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.ch
AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling
Tel: [phone] Fax: [phone] E-mail: [email protected] www.knv.at
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.eu
GB NIBE Energy Systems Ltd,
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.co.uk
NO ABK AS , Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo
Tel. sentralbord: +47 02320 E-mail: [email protected] www.nibeenergysystems.no
Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.cz
