3Table of Contents |VPA 450/300

Svenska
Viktig information
Säkerhetsinformation
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handledning.
Med förbehåll för konstruktionsändring-
ar.
©NIBE 2016.
Symboler
OBS!
Denna symbol betyder fara för maskin eller
människa.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan un-
derlätta handhavandet av produkten.
Allmänt
Serienummer
Serienumret hittar du på toppen av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
Återvinning
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
Landsspecifik information
Användar- och installatörshandboken
Denna användar- och installatörshandbok ska lämnas
kvar hos kunden.
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
VPA 450/300 av gäller konsumentlagarna. För fullstän-
diga villkor se www.konsumentverket.se. Mellan NIBE
och det företag som sålt produkten gäller AA VVS. I en-
lighet med denna lämnar NIBE tre års produktgaranti till
företaget som sålt produkten. Produktgarantin ersätter
inte höjd energiförbrukning eller skada som uppkommit
p.g.a. yttre omständigheter som t.ex. felaktig installation,
låg vattenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
VPA 450/300 | SE4

Installationskontroll
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 11)
Avstängningsventiler
Blandningsventil
Kallvatten (sida 11)
Avstängningsventiler
Backventil
Säkerhetsventil
El (sida 12)
Ansluten matning
Givare
Elanod (endast VPA 450/300 E)
Temperaturbegränsare
5VPA 450/300 | SE

Till användaren
Tillsyn och skötsel
Säkerhetsventil (medlevereras ej)
Varmvattenberedarens säkerhetsventil släpper ibland
ut vatten efter en varmvattentappning. Detta beror på
att kallvattnet som tas in i varmvattenberedaren expan-
derar vid uppvärmning, vilket gör att trycket ökar och
säkerhetsventilen öppnar.
Säkerhetsventilernas funktion ska kontrolleras regelbun-
det, cirka fyra gånger per år, för att förhindra igensätt-
ning.
Kontrollen sker genom att öppna säkerhetsventilen
manuellt, vatten ska då strömma genom spillröret.
Skulle så ej ske är säkerhetsventilen defekt och måste
bytas.
Skyddsanod (endast VPA 450/300-E)
Varmvattenberedaren är försedd med en magnesiuma-
nod som ger ett extra korrosionsskydd. Anoden förbrukas
dels genom att den offrar sig för porer i emaljen och dels
genom att den går i egenförbrukning beroende på
vattnets kemiska sammansättning.
Kontrollera anoden inom ett år och därefter regelbundet
i förhållande till dess förbrukning. När anoden är ny har
den en diameter på 21 mm. När dess diameter har
minskat på det mest förbrukade stället, till under 10 mm
är anoden förbrukad och måste bytas ut. Vid utbyte av
anod i trånga utrymmen, finns kedjeanod att tillgå som
endast kräver cirka 180 mm utrymme över varmvatten-
beredaren.
Har ingen anodförbrukning skett efter något år, kan
detta bero på dålig ledningsförmåga i vattnet och en
vattenanalys rekommenderas.
OBS!
Skyddsanoden är en förbrukningsartikel! Vid
speciella vattenkvaliteter kan en likströmsanod
rekommenderas.
Tömning
Varmvattenberedaren
1. Om elpatron är monterad ska strömmen brytas till
denna.
2. Stäng inkommande kallvatten.
Tömning av varmvattenberedaren sker genom sughävert
i kallvattenanslutningen. För att få lufttillförsel kan en
varmvattenkran i systemet öppnas och en rörkoppling
på varmvattensidan lossas.
Klimatsystemet
1. Om elpatron är monterad ska strömmen brytas till
denna.
2. Stäng inkommande kallvatten.
Töm dubbelmantelutrymmet genom sughävert i dock-
ningsanslutning, utgående till yttre värmekälla. Vid be-
hov kan luftnippeln öppnas för att tillföra luft. Hänsyn
måste tas till hela klimatsystemet innan dubbelmantelut-
rymmet töms.
Service
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum ska alltid
uppges.
Endast av NIBE levererade reservdelar får användas.
VPA 450/300 | SE6

Till installatören
Allmänt
VPA 450/300 är en serie varmvattenberedare som är
lämpliga att ansluta till värmepump, gas- eller oljepanna.
Varmvattenberedarna består av ett vattenmagasin och
ett omgivande dubbelmantlat utrymme av stålplåt.
Vattenmagasinet är försett med ett korrosionsskydd av
koppar eller emalj.
Varmvattenberedaren är konstruerad och tillverkad för
ett maximalt avsäkringstryck av 10 bar. Högsta tillåtna
temperatur är 95 °C.
Maximalt arbetstryck i dubbelmanteln är 2,5 bar för
koppar och 3 bar för emalj.
Isoleringen består av polyuretan, vilket ger god värmei-
solering. Isoleringen och ytterbeklädnaden av grå plast
är enkelt demonterbar för att förenkla förflyttning av
beredaren genom till exempel dörröppningar.
VPA 450/300 är försedd med två elpatronuttag samt
dykrör för styrning av varmvattenberedningen.
Transport
VPA 450/300 ska transporteras och förvaras stående och
torrt. Vid inforsling i byggnaden kan VPA 450/300 dock
försiktigt läggas på rygg.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
Uppställning
Varmvattenberedaren får endast installeras stående.
Varmvattenberedaren skruvas loss från pallen och lyfts
på plats genom att använda lyftöglan i toppen.
För att komma åt lyftöglorna på VPA 450/300 E måste
toppisoleringen avlägsnas.
Placera VPA 450/300 på ett fast underlag som tål dess
tyngd, helst betonggolv eller betongfundament. Använd
produktens justerbara fötter för att få en vågrät och
stabil uppställning.
30 - 50 mm
30 - 50 mm
15 - 40 mm
20-55 mm
Bipackade komponenter
Isoleringsplugg
Täckbrickor
7VPA 450/300 | SE

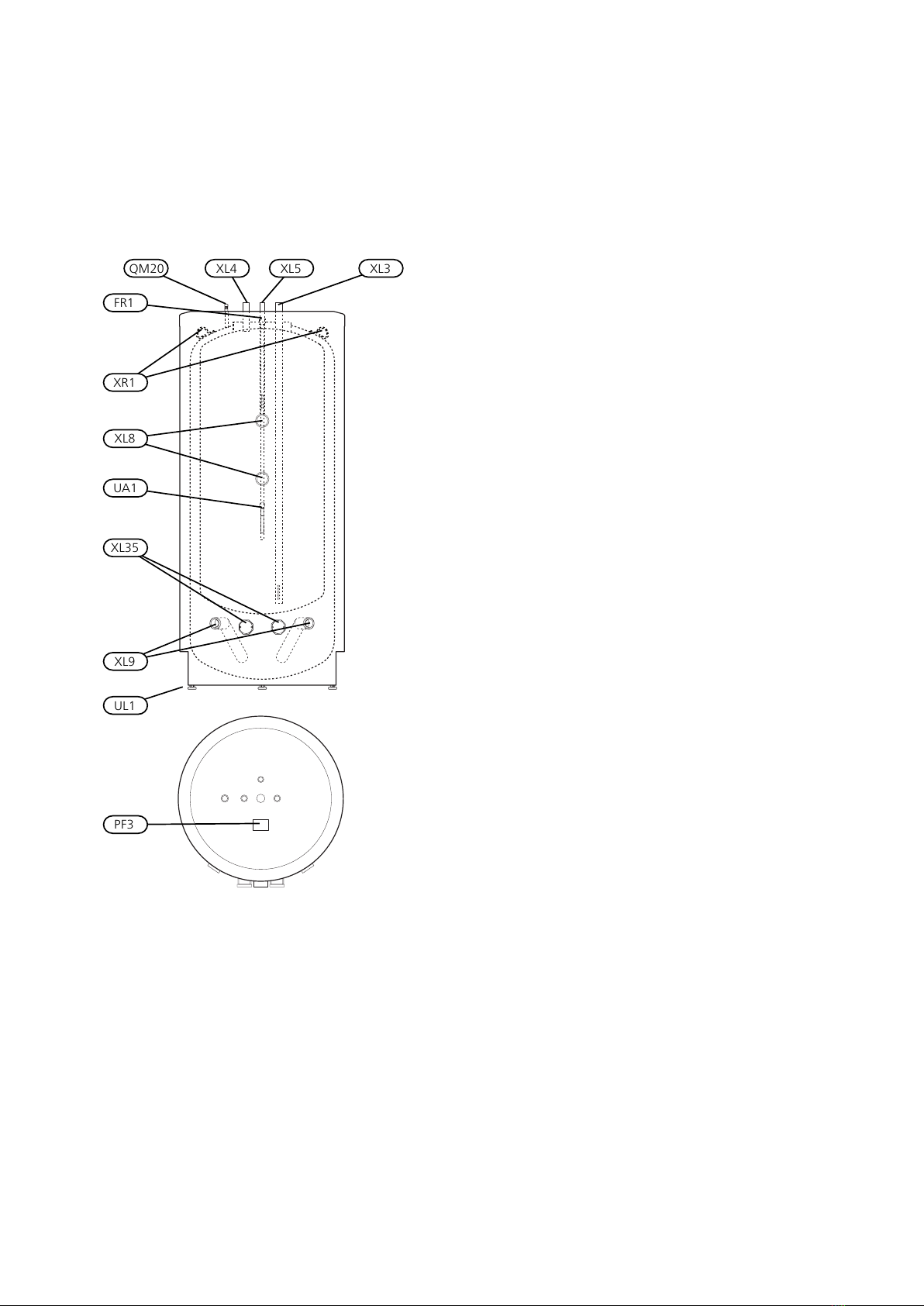

Komponentplacering
VPA 450/300
FR1
XL5 XL3XL4QM20
XL8
UA1
XL35
XL9
UL1
PF3
XR1
Elkomponenter
Anslutning, elpatronXL35
Skyddsanod (endast VPA 450/300-E)FR1
Övrigt
LyftöglaXR1
SerienummerskyltPF3
Ställbara fötterUL1
Dykrör, styrning varmvattenberedningUA1
Röranslutningar
Anslutning, kallvattenXL3
Anslutning, varmvattenXL4
Anslutning, varmvattencirkulationXL5
Anslutning, dockning inXL8
Anslutning, dockning utXL9
VVS-komponenter
Avluftning, värmebärareQM20
VPA 450/300 | SE8

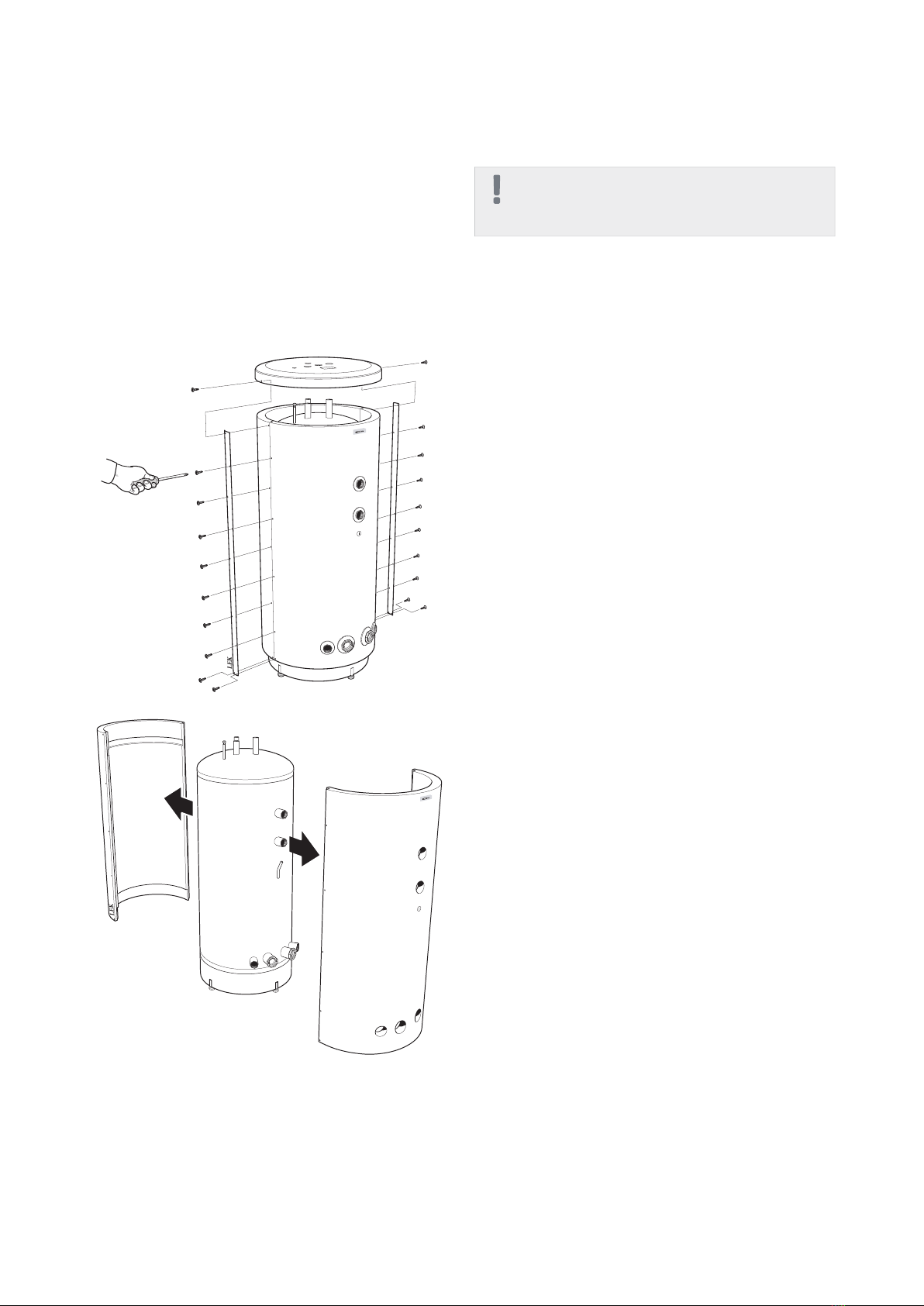

Demontering av isolering
Isoleringen är demonterbar, för att underlätta hantering
i trånga utrymmen.
■Lossa samtliga skruvar längs skarvskenan på båda
mantelhalvorna.
■Lyft av topplocket.
■Demontera isoleringsmantelhalvorna, beredarens yt-
terdiameter blir 100 mm mindre utan isoleringsmant-
lar.
LEK LEK
VPA 450/300 VPA 300/200
LEK LEK
VPA 300/200
VPA 450/300
Återmontering sker i omvänd ordning. Om skruvarna
har svårt för att fästa i de gamla hålen kan skenan vändas
upp och ner, vilket resulterar i nya hål i isoleringsmantel-
halvorna.
Montera den medlevererade isoleringspluggen i hålet
efter lyftöglan (koppar) alternativt ovanför anoden
(emalj). Slutligen monteras alla medlevererade täckbric-
kor på resp anslutning, genom att trycka dem över an-
slutningarna.
OBS!
Montera täckbrickorna innan rörinstallationen
görs.
9VPA 450/300 | SE

Installation
VPA 450/300 kan utrustas med nedanstående element,
anslutningsdimension G50. Vid installation bör tillses att
tillräckligt utrymme för demontering av element finns
framför kopplingsrummet, se nedanstående tabell.
Montera de bipackade täckbrickorna innan rörinstalla-
tionen. Täckbrickorna, som har självhäftande baksida,
ska monteras på respektive anslutning genom att trycka
dem över anslutningarna.
Samtliga anslutningar (även anslutningar och hål efter
lyftögla som inte används) ska isoleras för att minimera
tomgångsförlusterna.
Elpatroner
Fritt utrymmeEffektElement
250 mm1500 WIU 31
260 mm2250 WIU 33
280 mm3000 WIU 34
400 mm4500 WIU 36
400 mm6000 WIU 39
400 mm7500 WIU 310
400 mm9000 WIU 311
VPA 450/300 | SE10

Rörinstallation
Rörinstallation ska utföras enligt gällande regler.
Varmvattenberedaren ska förses med erfoderlig ventil-
utrustning såsom säkerhetsventil, avstängningsventil,
backventil och vakuumventil.
Beredaren ska förses med blandningsventil, som begrän-
sar temperaturen på utgående varmvatten till 60 °C. Om
denna ventil utelämnas måste risken för skållningsolyckor
förebyggas på annat sätt.
Om plaströr eller glödgat kopparrör används ska invän-
dig stödhylsa monteras. Från säkerhetsventilen ska ett
spillrör dras till lämpligt avlopp. Spillrörets dimension
ska vara samma som säkerhetsventilens. Förlägg spillvat-
tenrör från säkerhetsventilen sluttande i hela sin längd
och se till att det är frostfritt anordnat. Mynningen på
spillröret ska vara synlig och inte vara placerad i närheten
av elektriska komponenter.
Varmvattenberedaren är försedd med två utgående
dockningsanslutningar detta för att underlätta dockning
från önskad sida av varmvattenberedaren.
Avtappningsventil kan med fördel monteras i den G2”
anslutningen, som inte används för dockning (använd
förminskning från G2” till önskad storlek).
-E-CuAnslutning VPA 450/300
G11/4"35 mmXL3 Kallvatten Ø utv.
G11/4"35 mmXL4 Varmvatten Ø utv.
G1"22 mmXL5 Varmvattencirkulation Ø utv.
G2"XL8 Dockningsanslutning, framledning
G2"XL9 Dockningsanslutning, returledning
G2"XL35 Elpatronanslutning
11 mmUA1 Dykrör inv Ø
Igångkörning och justering
Påfyllning
Varmvattenberedaren
Påfyllning av varmvattenberedaren sker genom att först
öppna en varmvattenkran i systemet och därefter öppna
avstängningsventilen på inkommande kallvatten. Denna
ventil ska sedan under drift vara helt öppen. Först när
det endast kommer vatten ur varmvattenkranen (till en
början kommer luftblandat vatten ut ur kranen) kan
kranen stängas och varmvattenberedaren är fylld.
Klimatsystemet
Vid påfyllning av klimatsystemet ska dubbelmantelutrym-
met avluftas, genom att öppna luftnippeln. Först när det
kommer vatten ur lufthålet kan luftnippeln stängas.
Vattenkapacitet
T50 (minuter)*NL-talLaddeffekt (kW)
20548,5
1904,2510
1504,513
954,7515
* Testad med värmepump.
NL-tal Enligt DIN 4753
T50: Uppvärmningstid från 10 till 50 °C
Vmax: Maximal varmvattenmängd vid 50 °C i varmvattenberedaren.
12 l/min ger 550 liter 40 °C blandvatten. Inkommande kallvatten
10 °C.

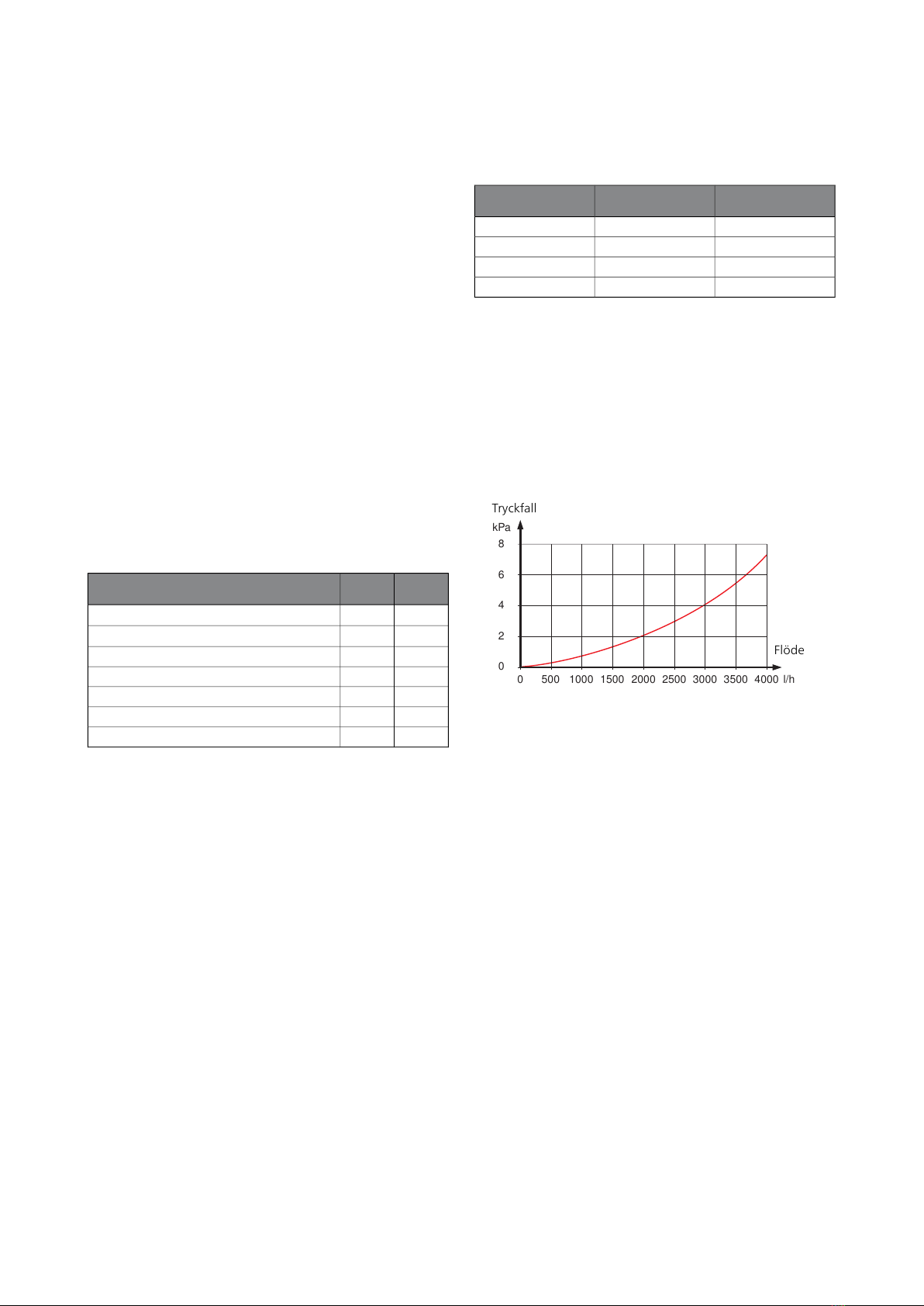

Tryckfallsdiagram
Primärsida
Anslutning XL8 och XL9
0
0
mvpkPa
500 1000 1200
0
l/h
2000
0,2
0,4
0,8
2
8
4
Tryckfall
Fl de
2500
60,6
0
kPa
500 1000 1500
0
l/h
2000
2
8
4
2500 3000 3500 4000
6
VPA 200/70
VPA 300/200 450/150
Tryckfall
Fl de
0
0
mwkkPa
500 1000 1200
0
l/h
2000
0,2
0,4
0,8
2
8
4
Drukverlies
Debeit
2500
60,6
0
0
mwkkPa
500 1000 1500
0
l/h
2000
0,2
0,4
0,8
2
8
4
Drukverlies
Debeit
2500 3000 3500 4000
60,6
VPA 200/70 Holland
VPA 300/200 450/300 Holland
Flöde
Tryckfall
11VPA 450/300 | SE

Elektrisk installation
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör och
enligt gällande elsäkerhetsföreskrifter.
VPA 450/300 kan kompletteras med en eller två elpatro-
ner, maximal effekt 2x9 kW.
Varje elpatron kompletteras med kopplingsbox typ K11
(2-polig termostat, 3-polig temperaturbegränsare). För-
ändringar eller omkopplingar får ej ske!
Separat matning från gruppcentral drages till varje elpa-
tron.
OBS!
Varmvattenberedaren ska vara helt fylld med
vatten innan den får anslutas på elsidan.
VPA 450/300 | SE12

Tekniska uppgifter
Mått
VPA 450/300 -EVPA 450/300 -Cu
20 – 55 50
1930
100 85 85
Ø 860
100
300
320
925
1060
1360
20 – 55 50
1930
100 100 100
Ø 860
100
300
320
925
1060
1360
20 – 55 50
1930
100 100 100
Ø 860
100
300
320
925
1060
1360
20 – 55 50
1930
100 100 100
Ø 860
100
300
320
925
1060
1360
13VPA 450/300 | SE

Tekniska data
VPA 450/300-EVPA 450/300-CUTyp
450450literVolym, vattenvärmare
285285literVolym, dubbelmantel
300285kgNettovikt
2525kWhVärmeinnehåll vid 50 °C
550550literMotsvarande mängd varmvatten
(40 °C)*
750750mmMax elpatronlängd
1010barMaxtryck, vattenvärmare
32,5barMaxtryck, dubbelmantel
EmaljKopparKorrosionsskydd
088 670088 660Art. nr
*Vid inkommande temperatur 10 °C och varmvattentappning på 12 l/min.
Energimärkning
NIBETillverkare
VPA 450/300-EVPA 450/300-CUModell
EE
Effektivitetsklass
186186WVärmeförlust
735735lVolym
Tillbehör
Mer info och bilder finns på www.nibe.se.
Alla tillbehör är inte tillgängliga på alla marknader.
Anod, likström (endast emalj)
Art nr 034 208
Elpatron
Elpatron IU 31 - IU 311
Se tabell
Kopplingsbox K11
Kopplingsbox med termostat och överhettningsskydd. (Vid
inkoppling av Elpatron )
Art nr 018 893
RSK nr 695 22 38
VPA 450/300 | SE14

English
Important information
Safety information
This manual describes installation and service procedures
for implementation by specialists.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in a safe way and under-
stand the hazards involved. Children shall
not play with the appliance. Cleaning
and user maintenance shall not be made
by children without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2016.
Symbols
NOTE
This symbol indicates danger to machine or
person.
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
General
Serial number
The serial number can be found on top of the product.
Caution
Always give the product's serial number when
reporting a fault.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type of
service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current legis-
lation.
Country specific information
User and Installer manual
This user and installer manual must be left with the cus-
tomer.
15VPA 450/300 | GB

Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Hot water (page 22)
Shut off valves
Mixing valve
Cold water (page 22)
Shut off valves
Non-return valve
Safety valve
Electricity (page 23)
Connected supply
Sensors
Direct-current anode (only VPA 450/300
E)
Temperature limiter
VPA 450/300 | GB16

For the User
Maintenance
Safety valve (not supplied)
The water heater's safety valve sometimes releases a
little water after hot water usage. This is because the
cold water, which enters the water heater, expands when
heated causing the pressure to rise and the safety valve
to open.
The function of the safety valves must be regularly
checked, about four times a year, to prevent clogging.
To inspect the valve, open the safety valve manually and
check that water flows through the overflow pipe. If this
does not happen then the safety valve is defective and
must be replaced.
Sacrificial anode (only VPA 450/300-E E)
The water heater is equipped with a magnesium anode
that provides extra corrosion protection. Wear to the
anode is partly by sacrificing itself for pores in the enamel
and partly by sacrificial consumption due to the chemical
composition of the water.
Check the consumption of the anode within a year and
then regularly thereafter. When the anode is new it has
a diameter of 21 mm. When the diameter has reduced
in its most used area to below 10 mm, the anode is
consumed and must be replaced. When replacing anodes
in confined spaces, there is a chain anode available that
only requires about 180 mm space above the water
heater.
If there is no anode consumption after a few years, this
could be due to poor conductivity in the water and
analysis of the water is recommended.
NOTE
The sacrificial anode is a consumable part! For
special water qualities, a direct current anode
is recommended.
Emptying
The water heater
1. If an immersion heater is installed, disconnect the
power to this.
2. Shut off the incoming cold water.
The water heater is emptied through the siphon in the
cold water connection. To provide an air supply, a hot
water tap in the system can be opened and a pipe
coupling on the hot water side can be loosened.
The climate system
1. If an immersion heater is installed, disconnect the
power to this.
2. Shut off the incoming cold water.
Empty the double-jacketed space through the siphon in
the docking connection, exiting to the outer heat source.
The air nipple can be opened to supply air if necessary.
Consideration must be taken to the entire climate system
before the double-jacketed space is emptied.
Service
For service, contact the installer. Serial number (PF3) (14
digits) and installation date should always be stated.
Only replacement parts supplied by NIBE may be used.
17VPA 450/300 | GB

For the Installer
General
VPA 450/300 is a series water heater, which is suitable
for connection to heat pumps, gas or oil-fired boilers.
The water heaters consist of a hot water tank and an
enclosing, double walled sheet steel jacket. The water
tank is lined with copper or enamel corrosion protection.
The water heater is designed and manufactured for a
maximum cut-off pressure of 10 bar. Maximum permit-
ted temperature is 95 °C.
Maximum working pressure in the double jacket is 2,5
bar for copper and 3 bar for enamel.
The insulation is polyurethane, which provides excellent
heat insulation. The insulation and grey plastic outer
cladding can be removed to make it easier to move the
water heater through doorways, for example.
VPA 450/300 is equipped with two immersion heater
sockets and submerged tube for control of hot water
heating.
Transport
VPA 450/300 should be transported and stored vertically
in a dry place. The VPA 450/300 may, however, be care-
fully laid on its back when being moved into a building.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
Assembly
The water heater is only designed for upright installation.
The water heater is unscrewed from the pallet and lifted
into position, using the lifting eye at the top.
The top insulation must be removed to access the lifting
eyes on VPA 450/300 E.
Position VPA 450/300 on a firm base that can take the
weight, preferably on a concrete floor or foundation.
Use the product's adjustable feet to obtain a horizontal
and stable set-up.
30 - 50 mm
30 - 50 mm
15 - 40 mm
20-55 mm
Supplied components
Insulation plug
Cover discs
VPA 450/300 | GB18

Component positions
VPA 450/300
FR1
XL5 XL3XL4QM20
XL8
UA1
XL35
XL9
UL1
PF3
XR1
Electrical components
Connection, immersion heaterXL35
Sacrificial anode (only VPA 450/300 E)FR1
Miscellaneous
Lifting eyeXR1
Serial number platePF3
Adjustable feetUL1
Submerged tube, control hot water heatingUA1
Pipe connections
Connection, cold waterXL3
Connection, hot waterXL4
Connection, hot water circulationXL5
Connection, docking inXL8
Connection, docking outXL9
HVAC components
Venting, heating mediumQM20
19VPA 450/300 | GB

Removing the insulation
The insulation can be removed, to facilitate handling in
confined spaces.
■Loosen the screws along the joining plate on both
jacket halves.
■Lift off the top cover.
■Remove the insulated jacket halves, the outer diameter
of the heater becomes 100 mm less without the insu-
lated jackets.
LEK LEK
VPA 450/300 VPA 300/200
LEK LEK
VPA 300/200
VPA 450/300
Carry out assembly in reverse order. If the screws are
difficult to fit in the old holes, the joining plate can be
turned upside down, which produces new holes in the
insulated jacket halves.
Fit the enclosed insulation plug in the hole left by the
lifting eye(copper) or above the anode (enamel). Finally
fit all the enclosed cover discs on each connection by
pressing them over the connections.
NOTE
Fit the cover discs before the pipe installation is
made.
VPA 450/300 | GB20
