●To insure accuracy, we recommend inspection and
verification of accuracy at regular intervals determined
by frequency and type of use.
0
10 10
20 20
30 30
40 40
50 50

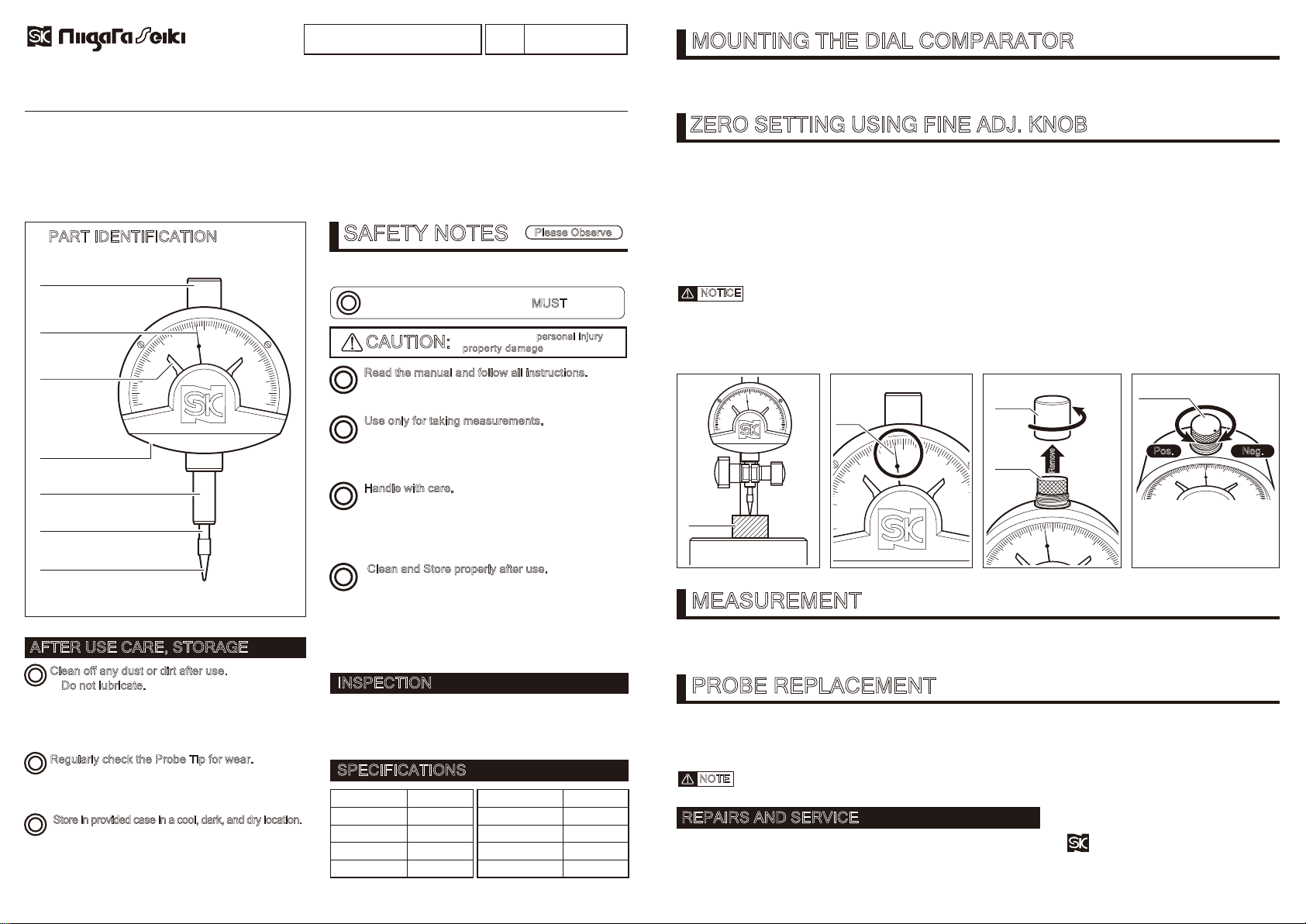

S-LINE DIAL COMPARATOR GAUGE
HighPrecisionGauge
KMC-1001
Model
No.
INSTRUCTION MANUAL
Thank you for purchasing the S-Line Dial Comparator Gauge.
Use with a comparator stand or attached to a bore gauge. Once the zero-point is preset, this high precision gauge
directly indicates the change in position when measuring a part.
● For safe and proper use of this product, please read this instruction manual before use and follow the procedures described. Please
keep manual where it is accessible to user for future reference.
● Keep this manual with the instrument if transferred or leased to a third party.
● For inquiries about this product, please contact dealer or Niigata Seiki at the address listed on the following page.
SAFETY NOTES
Please Observe
Always follow the procedures specified below in order to prevent
harm to yourself or others, and to prevent damage to property.
Indicates risk of personal injury or
property damage if not followed.
CAUTION:
Denotes a requirement – You MUST do.
Read the manual and follow all instructions.
・Use of product other than as described in the
manual may cause accident.
Use only for taking measurements.
・ Use for any purpose other than measuring may
damage or wear the instrument. Improper use may
also cause accident.
Handle with care.
・This is a precision instrument, please use
care when removing from the case.
・Keep the supplied case and for storing the
gauge when not in use.
Clean and Store properly after use.
・
・
・
Clean the and Stem with a dry cloth to remove
any dirt before storage.
Do not use oil or lubricant on the Spindle.
Store in a dry location at a stable temperature in
the provided case.
MOUNTING THE DIAL COMPARATOR
Dial Comparator Stem is φ8mm (h6 tolerance.)
Mounting clamp or stand should have a φ8mm (H7 tolerance) mounting hole.
ZERO SETTING USING FINE ADJ. KNOB
②
③
Remove the Cap at the top of the Gauge to access the Fine Adjust Knob. (Fig. 3)
Under the Cap, there is a knurled knob for adjusting Zero. (Fig. 4)
Set the Pointer to zero by turning the Knob as shown.
The Fine Adjust Knob can move the Pointer only within the range of the Dial. If you try to move it
beyond measurement range of the Dial, the Gauge may be damaged.
④When zero point is set, replace the Cap on the Gauge. Use care not to disturb the Gauge and make sure the
Pointer has not shifted.
※To reduce cosine error, make sure the Spindle is perpendicular to the surface being measured.
MEASUREMENT
To measure, raise the Spindle and gently lower onto the sample. The deviation from the reference
value (the height of the preset zero point) can be read directly off the Dial.
PROBE REPLACEMENT
Dial Comparator uses a Contact Point with a M2.5 thread.
To remove, push in on the Spindle all the way, and turn the Contact Point counter clockwise.
To replace with a new Contact Point, push in on the Spindle all the way, and screw in the new Point by
turning clockwise.
Make sure the Contact Point is secure for accurate measurements.
NOTICE
NOTE
Reference
Master
Stand
●
●
If Gauge does not operate properly, or if you have any questions,
please contact distributor or place of purchase.
Please note, manufacturer is unable to respond to inquires or provide
service directly. Please contact distributor or place of purchase.
REPAIRS AND SERVICE
AFTER USE CARE, STORAGE
SPECIFICATIONS
INSPECTION
Clean off any dust or dirt after use.
※Do not lubricate.
・
・
Wipe any contamination from Spindle using a
dry cloth.
To clean other surfaces, wipe with a soft dry
cloth, or a cloth moistened with a mild cleaner.
Regularly check the Probe Tip for wear.
・
Measurement accuracy will be affected by worn
Probe. Regularly check for wear and replace
as required.
Store in provided case in a cool, dark, and dry location.
・During storage, make sure there is no force on
the Spindle (such as pushed in, or lateral
force.)
・Keep away from moisture and direct sunlight,
and keep secure from unauthorized personnel.（
Applicable standards for reference: JIS B 7519, JIS B 7533, JIS B 7503, JIS Z 8103 ）
Graduation
Meas. Range
Scale
Retrace Error
Meas. Force
0.001mm
0.1mm
50-0-50
0.5µm
1.1〜1.5N
1.2µm
0.5µm
10〜40℃
Steel
180g
Max. Error
Repeat Acc'y
Useable Temp.
Contact Material
Weight
※Turn the Fine Adj. Knob
clockwise to move the needle
in the negative direction, and
counter-clockwise to move the
needle in the positive direction.
（Fig.4）（Fig.3）（Fig.2）（Fig.1）
■PART IDENTIFICATION
Cap ※Fine Adj. Knob
under Cap
Pointer
Limit Marker
Cable Release
Stem（φ8mm h6）
Spindle
Contact Point（M2.5）
Pointer
Fine Adj.
Knob
Cap
Remove
Pos. Neg.
Fine Adj. Knob
Niigata seiki Co., Ltd.
5-3-14, Tsukanome, Sanjo, Niigata, Japan, 955-0055
Tel. : [phone] Fax. : [phone]
MAIL [e-mail]
URL http://www.niigataseiki.co.jp
①
Mount the Dial Comparator to the Stand or measuring Jig. Insert the Reference Master onto the Stand for
measurement. (Fig. 1)
Manually adjust the height until the Gauge is approximately at zero. (Fig. 2)

0
10 10
20 20
30 30
40 40
50 50
0
10 10
20 20
30 30
40 40
50 50
0
10 10
20 20
30 30
40 40
50 50
0
10 10
20 20
30 30
40 40
0
10 10
20 20
30 30
40 40
50 50
Sラインダイヤルコンパレータ
高精度指針測微器
KMC-1001
品番
取扱説明書
この度は「ダイヤルコンパレータ」をお買上げいただきありがとうございます。
この商品はシリンダゲージやコンパレータスタンドなどに取り付け、任意の基準地点をゼロとした時の測定値の増
減を読み取る非常に高精度な指針測微器です。
●正しく安全にお使いいただくため、ご使用の前に本取扱説明書を必ず読み、記載の手順に従ってご使用ください。
お読みになった後は、お使いになる方がいつでも見ることができる場所に大切に保管してください。
●第三者に譲渡・貸与される場合も、この説明書を必ず添付してください。
●当商品に関するお問い合わせは、お買い求めの販売店もしくは当社にご連絡ください。
■各部の名称 安全上のご注意 必ずお守りください
お使いになる人や他の人への危害、財産への損害を未然に防止する
ため、必ずお守りいただくことを下記のように説明しています。
お守りいただかないと『傷害を負う、または物
的損害が発生するおそれがある内容』です。
注意
必ず実行していただく内容『強制事項』です。
取扱説明書をよく読み、指示に従う。
・取扱説明書に記載された内容以外での使用は、
事故の原因となります。
測定作業にのみ使用する。
・指定用途以外へのご使用は、製品の破損や磨耗、
予測できない事故の原因となります。
大切に取り扱う。
・ダイヤルコンパレータ（指針測微器）は高精度
な測定器ですので、箱から慎重に取り出してく
ださい。
・保管の為、専用ケースは廃棄せずに保管してくだ
さい。
使用後は適切に保管する。
・使用後は、必ず乾いた布等でスピンドル、ステ
ムを清掃し、汚れを取り除いてください。
・スピンドルに潤滑材などの油を塗布しないでくだ
さい。
・使用しない場合は、ケースに入れて安定した温
度環境且つ、乾燥した場所に保管してください。
ダイヤルコンパレータの取り付け方法
ダイヤルコンパレータのステム径はφ8mm h6 です。
φ8mm H7の取付穴を持つ測定器及び測定スタンドにクランプして使用します。
ダイヤルコンパレータの微調整ねじによるゲージのゼロセット方法
①ダイヤルコンパレータをスタンドまたは測定機器にクランプします。マスタゲージ（ゲージブロックなど）をダ
イヤルコンパレータで測定できるように、取付金具やスタンドに取り付けてください 。（ 図 1）
指針がおおまかなゼロ位置へ来るまで、手動にて高さをセットします 。（ 図 2）
※姿勢誤差を起こさないよう、被測定物に対し、垂直になるようにしてください。
②ゲージを正確にゼロにするために、ケース上部の安全蓋を左に回して外します 。（ 図 3）
③安全蓋を外した下には、微調整ノブとして機能するローレットトップスクリューがあります 。（ 図 4）
このトップ スクリューを 時 計 方 向 また は 反 時 計 回りに回 すと、ダイヤルコンパ レ ータの 指 針 を正 確 にゼ ロに 設 定 で きま す。
測定を開始する前に、ダイヤルの目盛線（ゼロ点）に針を正確に合わせてください。
微調整ノブは、時計／反時計回り方向どちらにも、ダイヤルの測定範囲内で充分動くことができる位置
で調整してください。ダイヤルの測定範囲内を越えた位置に針を合わせようとすると、本体が破損する
恐れがあります。
④調整が終わったら、安全蓋を元通りに組み立ててください。意図せずダイヤルコンパレータ本体に触れて、指針
が動かないようにしてください。
ダイヤルコンパレータによる測定
測定するには、スピンドルを後退（上昇）させ、試料に静かに戻すように動かしてください。
測定値または公称値（プリセットゼロ値）からの偏差は、ダイヤルで直接読み取ることができます。
測定子の交換
ダイヤルコンパレータの測定子は、ねじM2.5です。
スピンドルを止まるまで完全に押し込み、測定子を反時計回りに回すことで測定子を外すことができます。
これにより、ねじM 2.5 の新しい測定子を取り付けることができます。
再度、スピンドルをスピンドルが止る位置まで押し込み、測定子を時計回りに回してねじ込みます。
不正確な読み値を避けるために、測定子はしっかりと固定してください。
ご注意
ご注意
マスタ
ゲージ
スタンド
●正常に作動しない場合や、不明な点がございましたらお買い上げの販
売店または、発売元までご連絡ください。
●お問い合わせや、ご連絡が無いまま直接発売元に修理品などを送付さ
れても処理、対応ができない場合がありますのでご了承ください。
修理の際は
発売元
〒955-0055 新潟県三条市塚野目5丁目3番14号
(0256)33-5502
(代)
FAX[phone]
URL http://www.niigataseiki.co.jp
2003I405-K
使用後のお手入れ・保管方法
製品仕様
ダイヤルコンパレータの点検
使 用 中 に 付 着 し た 埃 、汚 れ を 清 掃 す る 。
※注油は行わないこと。
・スピンドル摺動面やステムの汚れは、乾いた布
で拭き取ってください。
・その他外観の汚れは、柔らかく乾いた布か、中
性洗剤を少量含ませた布で拭き取ってください。
測定子の磨耗を確認する。
・測定子が磨耗すると測定値に影響が出ます。定
期的に磨耗確認を行い、測定値に影響が出る場
合は交換を行ってください。
付属のケースに収納し、乾燥した冷暗所に保管する。
・保管時、スピンドルに負荷をかけないよう、力
（押し込み力・曲げ荷重など）をかけないでく
ださい。
・直射日光や湿気は避け、管理者以外が触れない
状態で保管してください。
●ダイヤルコンパレータは、正確かつ正しく動作するよ
うに、定期的に点検することをお勧めします。
点検期間は、使用頻度や使用方法によって異なります。
（関連規格JIS B 7519, JIS B 7533, JIS B 7503, JIS Z 8103参照）
目量
測定範囲
目盛仕様
戻り誤差
測定力
0.001mm
0.1mm
50-0-50
0.5µm
1.1〜1.5N
1.2µm
0.5µm
10〜40℃
鋼
180g
最大許容誤差
繰返し精密度
使用温度環境
測定子材質
質量
※微調整ノブは右（時計回り）
に 回 すと 指 針 が マイナス 方 向
に 動 き 、左（ 反 時 計 回 り ）に
回すと指針がプラス方向に
動 きま す。
（図4）（図3）（図2）（図1）
安全蓋
指針
※内部に微調整ノブ
赤色
公差マーカー
ケーブル
レリーズ 用ねじ
ス テ ム（ φ8mm h6）
スピンド ル
測定子（ねじM2.5）
指針
微調整
ノブ
安全蓋
外す
プラス マイナス
微調整ノブ
