Niigata seiki D-300lv User manual

■

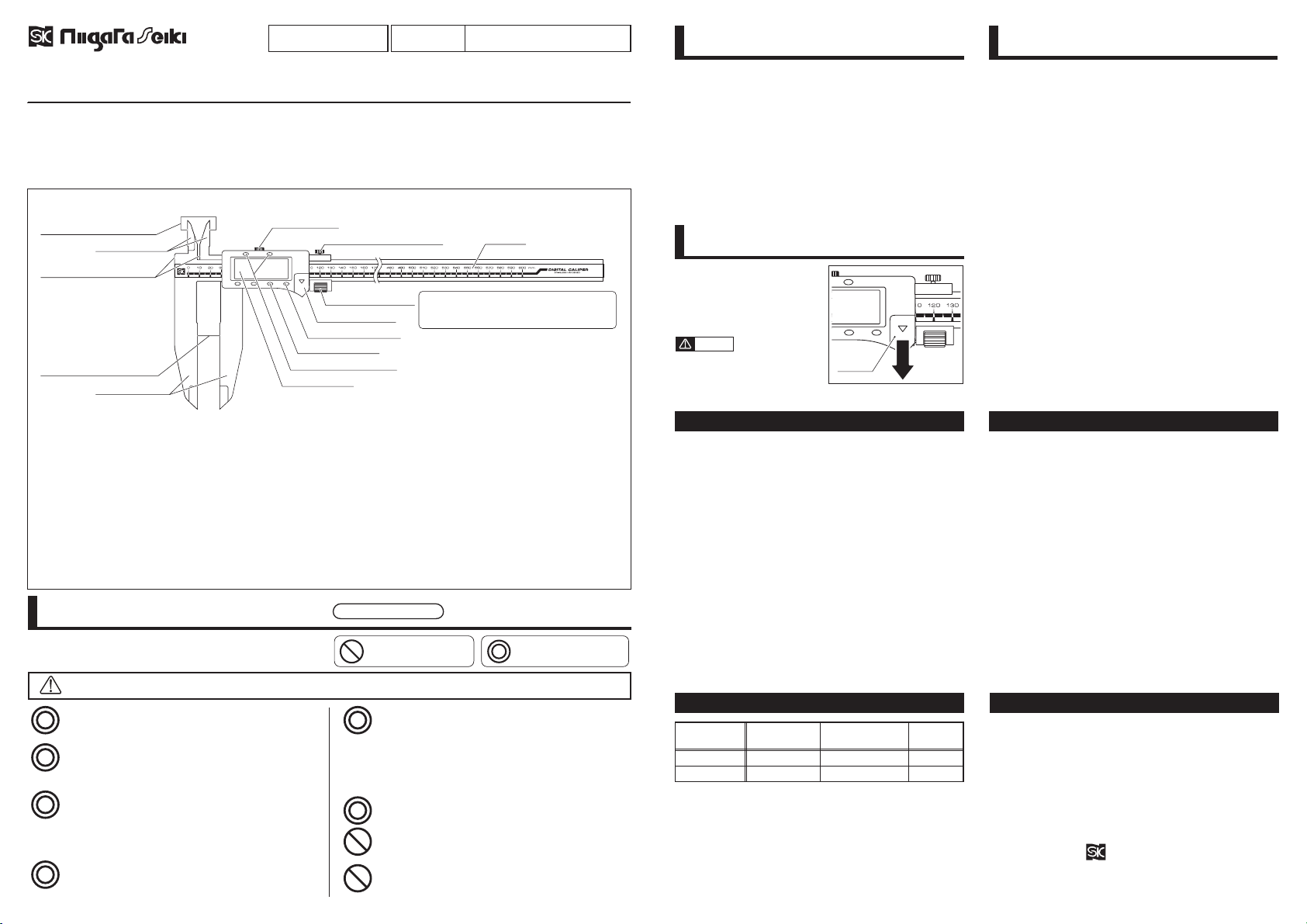

PART IDENTIFICATION AND FUNCTION

<'41 1(( 10

RTG

⾺

RTG

⾼

<'41 1(( 10

RTG

⾺

RTG

⾼

Niigata seiki Co., Ltd.

5-3-14, Tsukanome, Sanjo, Niigata, Japan, 955-0055

Tel. : +81-256-33-5522 Fax. : +81-256-33-5518

MAIL intl.sales@niigataseiki.co.jp

URL http://www.niigataseiki.co.jp

①Measuring Surfaces For

Outside Measurements ⑩Battery Cover

⑪[ON/OFF]Button

⑫[ZERO]Button

PRODUCT SPECIFICATIONS

●Resolution : 0.01mm

●Display : 5Digit LCD

●Power : (1x)CR2032 Lithium Battery

●Accessory : CR2032 Lithium Battery (for test)

※Measurements made on area of Measurement Surface

closest to the Main Scale will have the highest accuracy.

When taking measurements using the tips of the Jaws,

accuracy depends of measurement technique and may not

meet the stated accuracy specifications.

±0.05mm ±0.08mm

Model No. Measuring

Range

Maximum

permissible error Weight

300LV

600LV ※920g

4,300g

300mm

600mm

Battery

Cover

OPEN

②Outside Jaws

③Measuring Surfaces For

Step Measurements

⑤Measuring Surfaces For

Inside Measurements ⑥Scale

⑧Fine Adjust Lock Screw

⑦Lock Screw

④Inside Jaws ⑨Fine Adjust Feed

⑬Preset Adjust Button

⑭LCD Display

Thank you for purchasing Niigata Seiki Digital Long Jaw Calipers.

This is a precision measuring tool for making Inside, Outside, and Step Height measurements.

●For safe and proper use, please read this instruction manual before use and follow the procedures described.

Please keep manual where it is accessible to user for future reference.

●Keep this manual with the instrument if transferred or leased to a third party.

●For inquiries about this product, please contact dealer or Niigata Seiki.

DIGITAL LONG JAW CALIPERS

PRECISION MEASURING TOOLS

300LV/D

600LV

Model No.

User Manual

SAFETY PRECAUTIONS Please Observe

To prevent harm to yourself or others, and to prevent damage to

property, always follow the procedures marked by the following

symbols.

Read the manual and follow the directions.

・Use of product other than as described in this

manual may cause accident.

Use only for measuring.

・Use for any purpose other than measuring may

damage or wear the instrument. Improper use may

also cause accident.

Handle with Care.

・Do not drop or subject instrument to excessive shock.

Do not place under heavy objects. Improper handling

may cause damage or poor accuracy.

・Do not scratch instrument, for example by writing ID

number.

Avoid using in high electric fields, such as near

fluorescent lights or switching power supplies.

・Incorrect value may be displayed on LCD.

Indicates risk of personal injury or property damage if not followed.

WARNING

Denotes a prohibition -

You MUST NOT do

Denotes a requirement -

You MUST do

Use and store only in environment meeting the

following conditions:

●Dry location protected from rain, water, and oils.

●Location that is not excessively hot.

●Location protected from use by children and

unauthorized people.

・Use in places contrary to the above may cause

damage to the product resulting in accident or injury.

Jaw Tips Are SharpHandle With Care.

・Careless handling may cause injury.

Do not disassemble or modify.

・Disassembly may damage product or cause accident.

For repair, please contact distributor.

Do not write on instrument with electric engraver.

・Do not engrave instrument body or jaw, such as an ID

number with engraver or electric pen.

PREPARATION FOR USE

Before using the calipers, please follow the steps below:

●Wipe off rust proofing and dirt from measuring

surfaces and slide.

Contamination of surfaces may cause measurement error.

●Allow the calipers and object to be measured

time to reach the same temperature.

A temperature difference between the object to be

measured and the caliper may cause measurement

error. Allow enough time for the temperatures to

equilibrate.

INSERTING・REPLACING BATTERY

①Slide cover in direction of

arrow.

②Insert battery with (+)side

outward.

③Replace battery cover.

Use only type

CR2032 lithium

battery.

Notice

TROUBLESHOOTING

Q. Nothing is displayed, or the numbers are

flashing.

A. The battery may be running low, please replace

battery with a new one.

Q. With power on, the number on the LCD does

not change as Display Unit is moved.

A. Please reset by removing battery for about 30sec.,

and then replacing.

Q. Nothing happens when buttons are pressed.

A. Make sure battery is properly inserted.

Q. The correct value is not displayed.

A. If the Slide is moved to quickly, it maybe cause an

incorrect reading. Please do not open or close the

Slide too quickly.

A. High humidity may cause dampness. Please dry off

the instrument and use only in dry location.

SERVICE

●If Instrument is not working properly, or if you have any

questions, please contact distributor.

●Please note, manufacturer is unable to respond to

inquires or provide service directly. Please contact

distributor.

HOW TO USE

■Power ON/OFF

①To turn on, press the [ON/OFF]Button.

②To turn off, press the [ON/OFF]Button.

■Absolute Measurement Mode

①Loosen the lock screw, and turn on power.

②With jaws closed, press the [ZERO]Button.

③When “0.00mm”is displayed on LCD, Calipers is ready to

start measurement.

■Comparisons Measure Mode

①Loosen the lock screw, and turn on power.

②With jaws open to desired reference position (any point

is OK,)press [ZERO]Button.

③When “0.00mm”is displayed on LCD, Calipers is ready

to start measurement.

■Preset

Measurement displayed will be offset by a preset value

entered into the Gauge.

①Loosen the lock screw, and turn on power.

②Hold down the [ZERO]Button and use the Preset Adjust

Buttons to change the displayed value.

AFTER USE CARE・STORAGE

●After use, wipe off any dirt or oil from

measuring surfaces, sliding surfaces, and

exterior using a dry cloth and perform rust

prevention treatment.

For rust prevention, lightly apply anti-rust oil, or place in

rust preventive bag.

●Store with Lock Screw loosened.

If stored with Lock Screw tight, expansion due to

temperature changes may cause excessive force which

will cause inaccuracy.

●Store in a cool, dry, and dark location in the

provided case.

Keep out of direct sunlight and moisture, and please keep

secure from unauthorized personnel.

●Remove battery if Caliper will not be used for a

long period of time.

Batteries may leak if left in unused instrument for an

extended period.

※

Not including quantization error (±1 count)

※Model D-600LV shown.

Object to be measured is positioned between these surfaces.

For measuring outside dimensions.

Measures height of steps.

For measuring inside dimensions.

Position surfaces inside object to be measured.

Supports LCD Display Unit.

Tighten to Prevent the Slide and Display from moving.

Tighten to use Fine Adjust Feed Wheel.

Rotate wheel for fine adjustment.

Open to access battery.

For turning power ON/OFF.

When pressed, Display will read "0.00".

Setting preset values.

Displays digital measurement.

①Measuring Surfaces For Outside Measurements ……②Outside Jaws ……………………………………………③

Measuring Surfaces For Step Measurements

…………④Inside Jaws ………………………………………………⑤

Measuring Surfaces For Inside Measurements

………⑥Scale ………………………………………………………⑦Lock Screw ………………………………………………⑧Fine Adjust Lock Screw …………………………………⑨Fine Adjust Feed …………………………………………⑩Battery Cover ……………………………………………⑪[ON/OFF]Button …………………………………………⑫[ZERO]Button ……………………………………………⑬Preset Adjust Button ……………………………………⑭LCD Display ………………………………………………※For Fine Adjustment, Loosen Lock Screw

⑦, and tighten Fine Adjust Lock Screw ⑧.

Rotate Fine Adjust Feed Wheel ⑨.

2311 I132-K2
