Nikon AF-S DX 18-55mm f/3.5-5.6GVR ED User manual

使用説明書 P. 2-11 Jp
User’s Manual PP. 12-19 En
Benutzerhandbuch S. 20-27 De
Manuel de l’utilisateur P. 28-35 Fr
Manual del Usuario PP. 36-43 Es
Anvädarhandbok S. 44-51 Se
Pykoводство пользoвaтеля СТР. 52-59 Ru
Gebruikshandleiding P. 60-67 Nl
Manuale d’uso PP. 68-75 It
P. 76-85 Ck
P. 86-93 Ch
P. 94-103 Kr
AF-S DX NIKKOR
18-55mm f/3.5-5.6 VR

2
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Jp_03
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安
全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記
載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
警告 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を
示しています。
注意 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損
害の発生が想定される内容を示しています。
記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は
感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近くに具体的な禁止内容（左図の場
合は分解禁止）が描かれています。
記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の
場合は電池を取り出す）が描かれています。

3
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Jp_03
警告
分解禁止
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
接触禁止
すぐに修理
依頼を
落下などによって破損し、内部が露出したときは、
露出部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。
電池を取る
すぐに修理
依頼を
熱くなる、煙が出る、こげ臭いなどの異常時は、速
やかにカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となりま
す。電池を取り出す際、やけどに十分注意してくだ
さい。電池を抜いて、販売店またはニコンサービス
機関に修理を依頼してください。
水かけ禁止
水につけたり水をかけたり、雨にぬらしたりしな
いこと
発火したり感電の原因となります。
使用禁止
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の
発生する場所で使用すると、爆発や火災の原因と
なります。
見ないこと
レンズまたはカメラで直接太陽や強い光を見ない
こと
失明や視力障害の原因となります。
注意
感電注意
ぬれた手でさわらないこと
感電の原因になることがあります。
放置禁止
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用注意
逆光撮影では、太陽を画角から十分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因に
なることがあります。画角から太陽をわずかに外
しても火災の原因になることがあります。
保管注意
使用しないときは、レンズにキャップをつけるか
太陽光のあたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあ
ります。
移動禁止
三脚にカメラやレンズを取り付けたまま移動しな
いこと
転倒したりぶつけたりしてケガの原因になること
があります。
放置禁止
窓を閉め切った自動車の中や直射日光が当たる場
所など、異常に温度が高くなる場所に放置しない
こと
内部の部品に悪い影響を与え、火災の原因となる
ことがあります。

4
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Jp_03
各部の名称
（ ）：参照頁
※フードは別売です。
A
BCD
12 3 4 5 6 7 8
9
0
1フード※（P. 5）
2フード着脱ボタン（P. 5）
3フォーカスリング
4ズームリング（P. 6）
5焦点距離目盛
6焦点距離目盛指標
7レンズ着脱指標（P. 5）
8CPU信号接点（P. 8）
9A-M切り換えスイッチ（P. 6）
0手ブレ補正スイッチ（P. 7）

5
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Jp_03
このたびはDXニッコールレンズをお買い上げいただきありがとうございます。このレンズは、ニコンDXフォーマッ
トのニコンデジタル一眼レフカメラ（D2シリーズ、D40シリーズなど）専用です。
ニコン DX フォーマットでの撮影画角は、 35mm 判換算で焦点距離の約 1.5 倍の焦点距離に相当する画角になります。
ご使用の前に、この「使用説明書」をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。
主な特長
･手ブレ補正機能（VR）を使用すると、使わないとき
と比べ約3段分※（焦点距離55mm時）シャッタース
ピードを遅くして撮影できるため、シャッタースピー
ドの選択範囲が広がり、幅広い領域で手持ち撮影が可
能です。（※当社測定条件によります。また、手ブレ
補正効果は、撮影者や撮影条件によって異なります。）
･レンズ内超音波モーター（サイレント・ウェーブ・
モーター）を採用し静かなAF（オートフォーカス）撮
影が可能です。また、A-M切り換えスイッチ9によ
りAF（オートフォーカス）撮影およびMF（マニュア
ルフォーカス）撮影ができます。
･被写体までの距離情報をカメラボディー側に伝達す
る機能を備え、より的確な露出制御を実現します。
･非球面レンズや良好なボケ味を再現する円形絞りの
採用により優れた光学性能、描写性能を発揮します。
カメラへの取り付け方
1 カメラの電源スイッチをOFFにします。
2 レンズの裏ぶたを取り外します（図D）
3 レンズとカメラのレンズ着脱指標7を合わせ、反時
計回りにカチッと音がするまでレンズを回します。
このとき、レンズの着脱指標7が真上にきます。
4 レンズキャップを取り外します。（図C）
カメラからレンズの取り外し方
レンズを取り外すには、カメラの電源スイッチをOFFに
し、レンズ取り外しボタンを押しながら時計回りにレン
ズを回します。
フード HB-45
※
1 の取り付け、取り外し（図 B ）
（※フードは別売です。）
取り付け方
フード着脱ボタン2を押した状態で取り付け、ボタン2
から指を離します。
収納時は、フード1を逆向きにして取り付けることがで
きます。
取り外し方
フード着脱ボタン2を押した状態で取り外します。

6
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Jp_03
ズーミングと被写界深度
撮影を行う場合は、ズー
ムリング4を回転させ
（焦点距離が変化しま
す）構図を決めてから、
ピント合わせを行って
ください。プレビュー
（絞り込み）機構を持つ
カメラでは、撮影前に被
写界深度を確認できます。
ピント合わせの方法（図A）
オートフォーカス撮影
カメラのフォーカスモードをAF-A、AF-SまたはAF-Cに
セットし、レンズのA-M切り換えスイッチ9を［A］に
セットしてください。シャッターボタンを半押してピン
トを合わせ撮影します。
マニュアルフォーカス撮影
レンズのA-M切り換えスイッチ9を［ M］にセットしま
す。フォーカスリング3を回転させてピントを合わせ撮
影します。このときカメラ側のフォーカスモードはAFで
もMでもマニュアルフォーカス撮影ができます。
カメラのフォーカスモードについては、カメラの使用説
明書をご覧ください。
オートフォーカスが苦手な被写体について
「広角・超広角レンズのオートフォーカス撮影について」
（P. 10）をご覧ください。
オートフォーカス撮影ではフォーカスリング3が回転しま
すので、フォーカスリング3に触れないように注意してく
ださい。
レンズのA-M
切り換え
スイッチ9
カメラのフォーカスモード
AF-A/AF-S/AF-C M
Aオートフォーカス
撮影
Mマニュアルフォーカス撮影
（フォーカスエイド可）

7
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Jp_03
手ブレ補正機能（VR）
シャッタースピードで約3段分※（焦点距離55ｍｍ時）
の手ブレを補正します。パンニングにも対応し、流し撮
りも行えます。（※当社測定条件によります。また、手
ブレ補正効果は、撮影者や撮影条件によって異なりま
す。）
手振れ補正機能の使い方
1 手ブレ補正スイッチ0を［ON］にセットします。
･スイッチ 0は、指標が合うようにセットしてく
ださい。
2 シャッターボタンを半押しすると手ブレを補正し
ます。このときファインダー内の画像のブレも補正
するため、ピント合わせが容易で、フレーミングし
やすくなります。
3 手ブレ補正スイッチ0を［OFF］にセットすると、
手ブレを補正しません。
手ブレ補正使用時のご注意
･シャッターボタンを半押し後、ファインダー像が安定
してから撮影することをおすすめします。
･パンニング（流し撮り）でカメラの向きを大きく変え
た場合、流した方向の手ブレ補正は機能しません。例
えば、流し撮りで横方向にパンニングすると、縦方向
の手ブレだけが補正され、流し撮りが行えます。
･手ブレ補正の原理上、シャッターレリーズ後にファイ
ンダー像がわずかに動くことがありますが、異常では
ありません。
･手ブレ補正中にカメラの電源スイッチを OFF にした
り、レンズを取り外したりしないでください。（その
状態でレンズを振るとカタカタ音がすることがあり
ますが、故障ではありません。カメラの電源スイッチ
を再度ONにすれば、音は消えます。）
･内蔵フラッシュ搭載のカメラ（D300、D40 シリーズ
など）で、内蔵フラッシュ充電中には、手ブレ補正は
行いません。
･
三脚を使用するときは、手ブレ補正スイッチ 0 を［ OFF ］
にしてください。ただし、三脚を使っても雲台を固定し
ないときや、一脚を使用するときには、スイッチを［
ON ］
にすることをおすすめします。
･AF 作動ボタンのあるカメラ（D2 シリーズ、D300 な
ど）で、AF作動ボタンを押しても、手ブレ補正は作
動しません。
絞り値の設定
絞り値を設定する場合は、カメラで設定してください。
開放F値の変化
このレンズはズーミングにより、開放F値が最大11/3段
変化します。ただし、露出を決める際に、F値の変化量
はカメラが自動的に補正しますので考慮する必要はあ
りません。

8
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Jp_03
カメラの内蔵フラッシュ使用時のケラレに
ついて
カメラの内蔵フラッシュのケラレとは、フラッシュの光
がレンズのフード1や、焦点距離、撮影距離によっては
レンズの先端でさえぎられて影になり、写真に映り込む
現象です。
･ケラレを防止するために、レンズフード 1は取り外
してください。
･撮影距離0.6m未満では使用できません。
D100/D70の内蔵フラッシュは、20mmレンズの画角を
カバーする照射角なので、焦点距離18mmでは周辺が暗
くなります。
レンズのお手入れと取り扱い上のご注意
･レンズの CPU 信号接点 8は汚さないようにご注意く
ださい。
･レンズ面の清掃は、ホコリを拭う程度にしてくださ
い。指紋がついたときは、柔らかい清潔な木綿の布に
無水アルコール（エタノール）または市販のレンズク
リーナーを少量湿らせ、レンズの中心から外周へ渦巻
状に、拭きムラ、拭き残りのないように注意して拭い
てください。
･シンナーやベンジンなどの有機溶剤は絶対に使用し
ないでください。
･
レンズ表面の汚れや傷を防ぐためには、 NC フィルター
をお使いいただけます。また、レンズフード
1 も役立
ちます。
･レンズをソフトケースに入れるときは、必ず、レンズ
キャップと裏ぶたを取り付けてください。なお、フー
ド1を逆さ向きにしてレンズに取り付けた状態でも
収納可能です。
･フード 1を持ってカメラを持ち上げたりしないでく
ださい。
･レンズを長期間使用しないときは、カビやサビを防ぐ
ために、高温多湿のところを避けて風通しのよい場所
に保管してください。また、直射日光のあたるところ、
ナフタリンや樟脳のあるところも避けてください。
･レンズを水に濡らすと、部品がサビつくなどして故障
の原因となりますのでご注意ください。
･
ストーブの前など、高温になるところに置かないでく
ださい。極端に温度が高くなると、外観の一部に使用し
ている強化プラスチックが変形することがあります。
デジタル一眼レフカメラ ケラレなく撮影できる
焦点距離と撮影距離
D300、D200、D100、D80、
D70シリーズ、D60、D50、
D40シリーズ
すべての焦点距離で、ケラレ
は発生しません。

9
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Jp_03
付属アクセサリー
･52mmスプリング式レンズキャップ LC-52
別売アクセサリー
･52mmネジ込み式フィルター
･裏ぶた LF-1
･ソフトケース CL-0815
･フード HB-45
使用できないアクセサリー
･テレコンバーター：全種類
･オート接写リング：PKリング全種類
･Kリング：全種類
･オートリング BR-4
･ベローズアタッチメント：全種類
･アタッチメントリング SX-1
※その他のアクセサリーでも、使用できない場合があり
ます。アクセサリーの使用説明書をご確認ください。
仕 様
･仕様、外観の一部を、改善のため予告なく変更するこ
とがあります。
型式 ニコンFマウントCPU内蔵Gタイプ、
AF-S DXニッコールズームレンズ（ニ
コンデジタル一眼レフカメラ［ニコン
DXフォーマット］専用）
焦点距離 18mm―55mm
最大口径比 1：3.5―5.6
レンズ構成 8群11枚（非球面レンズ1枚）
画角 76°―28°50′
焦点距離目盛 18、24、35、45、55mm
撮影距離情報 カメラボディーへの撮影距離情報出力可能
ズーミング ズームリングによる回転式
ピント合わせ 超音波モーターによるオートフォーカ
ス、マニュアルフォーカス可能
手ブレ補正 ボイスコイルモーター（VCM）による
レンズシフト方式
最短撮影距離 0.28 m（ズーム全域）
絞り羽根枚数 7枚（円形絞り）
絞り方式 自動絞り
絞りの範囲 焦点距離18mm時f 3.5―22、
55mm時f 5.6―36
測光方式 開放測光
アタッチメントサイズ 52 mm（P=0.75 mm）
大きさ
約 73 mm （最大径）× 79.5 mm （バヨネッ
トマウント基準面からレンズ先端まで）
質量 約265 g

10
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Jp_03
広角・超広角レンズのオートフォーカス撮影について
広角・超広角レンズでは、標準クラスのレンズと比べ、下記のような撮影条件になりやすく、オートフォーカス撮影
時には注意が必要です。
以下をお読みになって、オートフォーカス撮影にお役立てください。

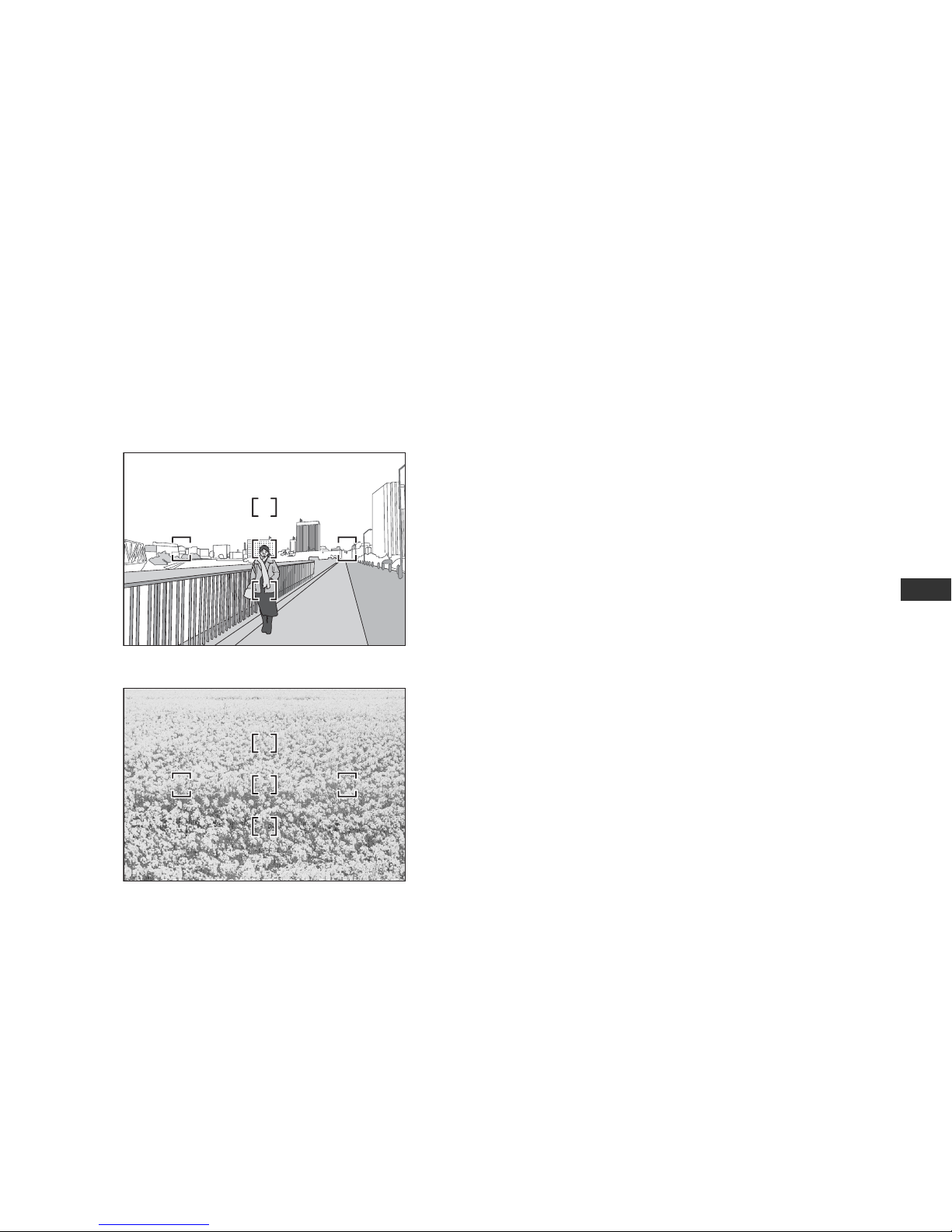

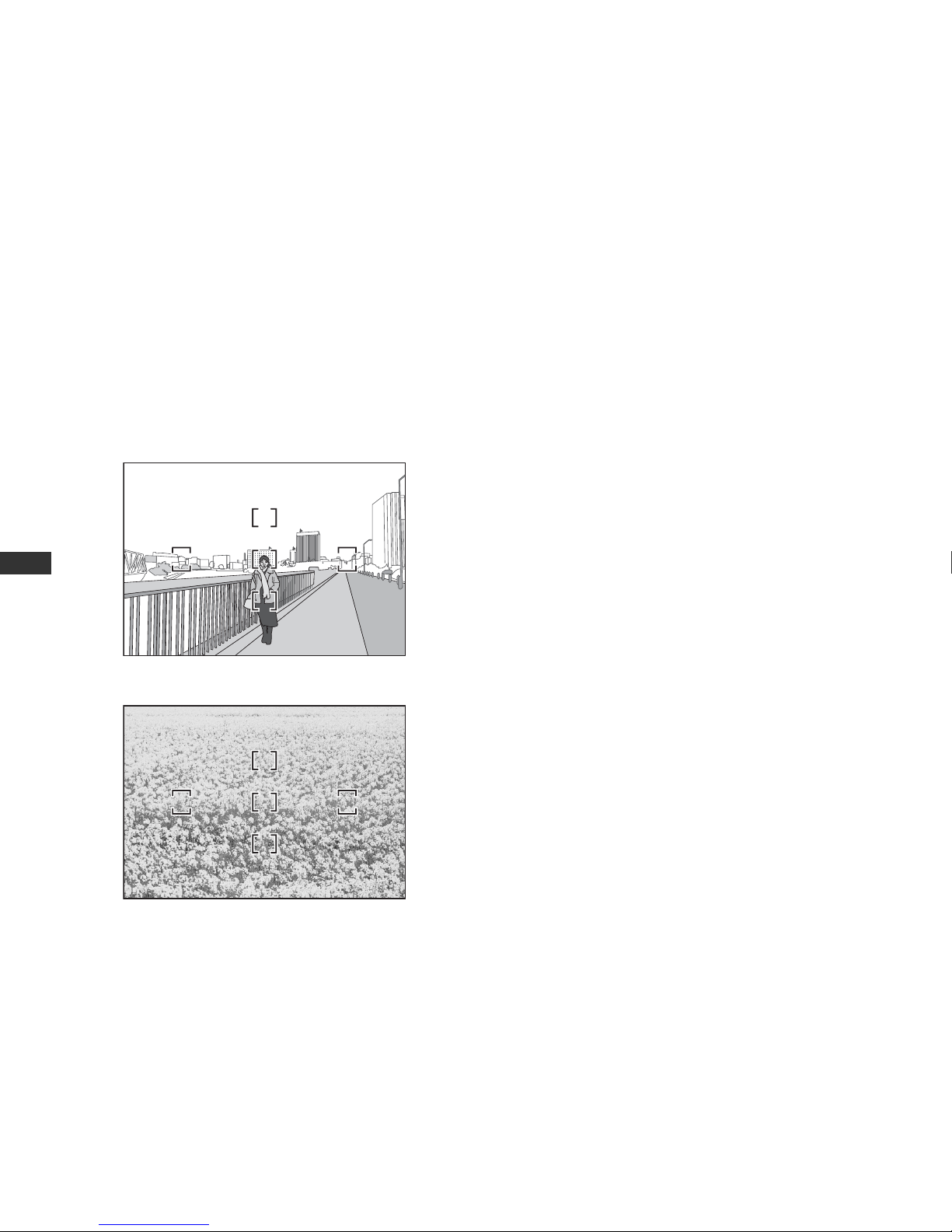

1. フォーカスフレームに対して主要な被写体が
小さい場合
図Eのように、フォーカスフレーム内に遠くの建物と
近くの人物が混在するような被写体になると、背景
にピントが合い、人物のピント精度が低下する場合
があります。
2. 絵柄がこまかな場合
図Fのように、被写体が小さいか、明暗差が少ない被
写体になると、オートフォーカスにとっては苦手な
被写体になります。
◆このような時には・・・
1、2のような被写体条件でオートフォーカスが上手く働
かない場合、主要被写体とほぼ同じ距離にある被写体で
フォーカスロックし、構図を元に戻して撮影する方法が
有効です。
また、マニュアルフォーカスに切り換えて、マニュアル
でピントを合わせて撮影する方法もあります。
その他
お手持ちのカメラボディーの使用説明書で「オート
フォーカスが苦手な被写体について」の説明も参照して
ください。
E〈人物〉
F〈花畑〉

11
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Jp_03

12
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or lens could
result in injury. Repairs should be performed only by
qualified technicians. Should the camera or lens break
open as the result of a fall or other accident, take the
product to a Nikon-authorized service representative for
inspection after unplugging the product and/or removing
the battery.
Turn off immediately in the event of malfunction
Should you notice smoke or an unusual smell coming from
the camera or lens, remove the battery immediately, taking
care to avoid burns. Continued operation could result in
injury.
After removing or disconnecting the power source, take
the product to a Nikon-authorized service representative
for inspection.
Do not use the camera or lens in the presence of
flammable gas
Operating electronic equipment in the presence of
flammable gas could result in an explosion or fire.
Do not look at the sun through the lens or viewfinder
Viewing the sun or other strong light sources through the
lens or viewfinder could cause permanent visual
impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from
putting the batteries or other small parts into their mouths.
Observe the following precautions when handling
the camera and lens
• Keep the camera or lens unit dry. Failure to do so could
result in fire or electric shock.
• Do not handle or touch the camera or lens unit with wet
hands. Failure to do so could result in electric shock.
• When shooting with back-lighting, keep the sun well out
of the frame. Sunlight could be focused into the lens
body and cause a fire. Sunlight not directly in the frame,
but even near the frame, can also be the cause of fire.
• When the lens will not be used for an extended period of
time, attach both front and rear lens caps and store the
lens away from direct sunlight. Failure to do so could
result in a fire, as the lens may focus sunlight onto a
flammable object.

13
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Nomenclature ( ) : reference page
*Optional
A
BCD
12 3 4 5 6 7 8
9
0
1Lens hood* (P. 14)
2Lens hood attachment button
(P. 14)
3Focus ring
4Zoom ring (P. 15)
5Focal length scale
6Focal length scale index
7Mounting index (P. 14)
8CPU contacts (P. 17)
9A-M mode switch (P. 15)
0Vibration reduction ON/OFF
switch (P. 16)

14
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Thank you for purchasing the AF-S DX NIKKOR 18-55mm f/3.5-5.6G VR. DX Nikkor lenses are specially designed for
use with Nikon digital-SLR (Nikon DX format) cameras, such as the D2-series and D40-series. When mounted on
Nikon DX-format cameras, the lens’ picture angle is equivalent to approximately 1.5×the focal length in 35mm
format. Before using this lens, please read these instructions and refer to your camera’s User’s Manual.
Major features
• Enabling vibration reduction (VR) allows for shooting
at shutter speeds approximately three stops* slower
(at a focal length of 55mm) than when vibration
reduction is disabled, thus expanding the range of
effective shutter speed options, and simplifying
hand-held shooting at a variety of zoom positions.
(*Based on results achieved under Nikon
measurement conditions. The effects of vibration
reduction may vary by individual and/or shooting
conditions.)
• This lens employs a Silent Wave Motor to drive the
focusing mechanism, making autofocusing smooth,
silent and almost instantaneous. The A-M mode
switch 9is provided for simple selection of
autofocus (A) or manual focus (M) operation.
• More accurate exposure control is possible because
subject distance information is transferred from the
lens to the camera body.
• The use of one aspherical lens elements ensures sharp
pictures virtually free of color fringing. Also, by utilizing
a seven-blade diaphragm that results in a nearly
circular aperture, out-of-focus objects in front of, or
behind, the subject are rendered as pleasing blurs.
Mounting the lens
1 Turn the camera off.
2 Remove the rear lens cap (Fig. D).
3 Keeping the mounting index 7on the lens aligned
with the mounting mark on the camera body,
rotate the lens counterclockwise until it clicks into
place. Be sure that the mounting index 7is on the
uppermost side.
4 Remove the front lens cap. (Fig. C)
Removing the lens
Be sure to turn the camera off before removing the lens.
Press and hold the lens-release button while turning
the lens clockwise to remove.
Using the lens hood HB-45 1* (Fig. B)
*Optional.
Attaching the hood
Hold down the lens hood attachment buttons 2
when attaching the lens hood 1. To store the lens
hood 1, attach it in the reverse position.
Removing the hood
Hold down the lens hood attachment buttons 2
when removing the lens hood 1.

15
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Focusing, zooming, and depth of field
Before focusing, rotate
the zoom ring 4to
adjust the focal length
until the desired
composition is framed in
the viewfinder.
If your camera has a
depth of field preview (stop-down) button or lever,
depth of field can be previewed through the camera
viewfinder.
Focusing (Fig. A)
Autofocus mode
Set the camera focus mode to AF-A, AF-S or AF-C and
set the A-M mode switch 9on the lens to [A]. The
camera focuses automatically (autofocus) while the
shutter-release button is pressed halfway.
Manual focus mode
Set the A-M mode switch 9on the lens to [M]. Rotate
the focus ring 3manually to focus. Shooting is
possible when camera focus mode is set to either AF or
M.
For more information on camera focus modes, refer to
your camera’s User’s Manual.
Getting good results with autofocus
Refer to “Notes on using wide or super-wide angle AF
Nikkor lenses” (P. 19).
Be careful not to touch the focus ring 3when it is turning
during autofocus operation.
Lens’ A-M mode
switch 9
Camera focus mode
AF-A/AF-S/AF-C M
AAutofocus—
MManual focus
(focus assist is available)

16
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Vibration reduction mode (VR)
Enabling vibration reduction (VR) allows for shooting at
shutter speeds approximately three stops* slower (at a
focal length of 55mm) than when vibration reduction is
disabled. Panning is also supported. (*Based on results
achieved under Nikon measurement conditions. The
effects of vibration reduction may vary depending on
individual and shooting conditions.)
Turning the vibration reduction on and off
1 Set the vibration reduction ON/OFF switch 0 to [ON].
Note: Be sure to set the switch 0so that the
indicator is precisely aligned with [ON].
2 Camera shake is reduced when the shutter-release
button is pressed halfway. Autofocus and manual
focusing, as well as precise framing of the subject,
are simplified because camera shake visible
through the viewfinder is also reduced.
3 To disable vibration reduction, set the vibration
reduction ON/OFF switch 0to [OFF].
Notes on using vibration reduction
• After pressing the shutter-release button halfway,
wait until the image in the viewfinder stabilizes
before pressing the shutter-release button the rest of
the way down.
• If the camera is panned in a wide arc, compensation
for camera shake in the panning direction is not
performed. For example, with horizontal panning
only vertical camera shake is reduced, making
smooth pans much easier.
• Due to the characteristics of the vibration reduction
mechanism, the image in the viewfinder may be
blurred after the shutter is released. This is not a
malfunction.
• Do not turn the camera off or remove the lens from
the camera while vibration reduction is operating.
Failure to observe this note could result in the lens
sounding and feeling as if an internal component is
loose or broken when it is shaken. This is not a
malfunction. Turn the camera on again to correct this.
• With cameras such as D300 and D40-series models,
featuring a built-in flash, vibration reduction does not
function while the built-in flash is charging.
• When the camera is mounted on a tripod, set the
vibration reduction ON/OFF switch 0to [OFF].
However, set the switch to [ON] when using a tripod
without securing the tripod head, or when using a
monopod.
• With autofocus cameras such as D2-series and D300
models, featuring an AF start (AF-ON) button,
vibration reduction does not function even when the
AF-ON button is pressed.
Setting the aperture
Use the camera to adjust the aperture setting.
Variable maximum apertures
Zooming the lens from 18mm to 55mm decreases the
maximum aperture by 11/3stop.
However, there is no need to adjust the aperture
setting to achieve correct exposures because the
camera automatically compensates for this variable.

17
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Flash photography using cameras with
a built-in flash
Vignetting is the darkening of the corners around the
image that occurs when the light emitted by the flash
is obstructed by the lens hood 1, or lens barrel
depending on the focal length or shooting distance.
• To prevent vignetting, do not use the lens hood 1.
• It is not possible to shoot at distances shorter than
0.6 m (2.0 ft.) using the camera’s built-in flash.
The built-in flash on the D100 and D70 supports focal
lengths of 20mm or more.
Vignetting occurs at a focal length of 18mm.
Lens care
• Be careful not to soil or damage the CPU contacts 8.
• Clean lens surfaces with a blower brush. To remove dirt
and smudges, use a soft, clean cotton cloth or lens tissue
moistened with ethanol (alcohol) or lens cleaner. Wipe in
a circular motion from the center to the outer edge, taking
care not to leave traces or touch other parts of the lens.
• Never use thinner or benzene to clean the lens, as this
could cause damage, result in a fire, or cause health
problems.
• NC filters are available to protect the front lens element.
The lens hood 1also helps to protect the front of the
lens.
• When storing the lens in its flexible lens pouch, attach
both the front and rear lens caps. The lens can also be
stored with the lens hood 1attached in the reverse
position.
• When the lens is mounted on a camera, do not pick up or
hold the camera and lens by the lens hood 1.
• When the lens will not be used for an extended period of
time, store it in a cool, dry place to prevent mold. Be sure
to store the lens away from direct sunlight or chemicals
such as camphor or naphthalene.
• Do not get water on the lens or drop it in water as this will
cause it to rust and malfunction.
• Reinforced plastic is used for certain parts of the lens. To
avoid damage, never leave the lens in an excessively hot
place.
Digital-SLR cameras Supported focal length /
Shooting distance
D300, D200, D100, D80, D70-
series, D60, D50, D40-series
No vignetting occurs at
any focal length

18
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Standard accessories
• 52mm snap-on front lens cap LC-52
Optional accessories
• 52mm screw-in filters
•RearlenscapLF-1
• Flexible lens pouch CL-0815
• Lens hood HB-45
Incompatible accessories
• Teleconverters (all models)
• Auto Ring BR-4 and all models of Auto Extension Ring
PK, K Ring and Bellows focusing attachment.
• Attachment Ring SX-1
Other accessories may not be suitable for use with this
lens. For details, refer to the User’s Manual provided
with accessories.
Specifications
Specifications and designs are subject to change without
notice or obligation on the part of the manufacturer.
Type of lens G-type AF-S DX Zoom-Nikkor lens
with built-in CPU and Nikon bayonet
mount (Specially designed for use
with Nikon digital-SLR—Nikon DX-
format—cameras)
Focal length 18mm–55mm
Maximum
aperture
f/3.5–5.6
Lens
construction
11 elements in 8 groups (1 aspherical
lens element)
Picture angle 76º–28º50’
Focal length scale 18, 24, 35, 45, 55mm
Distance
information
Output to camera body
Zoom control Manually via separate zoom ring
Focusing
Autofocus using a Silent Wave Motor;
manually via separate focus ring
Vibration
reduction
Lens-shift method using voice coil
motors (VCMs)
Closest focus
distance
0.28 m (0.9 ft.) at all zoom settings
No. of diaphragm
blades
7 pcs. (rounded)
Diaphragm Fully automatic
Aperture range f/3.5 to f/22 (at 18mm), f/5.6 to f/36
(at 55mm)
Exposure
measurement
Via full-aperture method
Attachment size 52 mm (P = 0.75 mm)
Dimensions Approximately 73 mm (dia.) ×79.5
mm (extension from the camera’s
lens-mount flange)
Weight Approximately 265 g (9.4 oz)

19
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Notes on using wide or super-wide angle AF Nikkor lenses
In the following situations, autofocus may not perform as expected when shooting with wide or super-wide angle
AF Nikkor lenses.
1. When the main subject in the focus
brackets is relatively small
When a person standing in front of a distant
background is placed within the focus brackets, as
shown in Fig. E, the background may be in focus,
while the subject is out of focus.
2. When the main subject is a finely
patterned subject or scene
When the subject is finely patterned or of low
contrast, such as a field filled with flowers, as shown
in Fig. F, focus may be difficult to acquire using
autofocus.
Responses to these types of situations
(1) Focus on a different subject located at the same
distance from the camera, apply focus lock,
recompose, and shoot.
(2) Set the camera focus mode selector to M (manual)
and focus manually on the subject.
Refer to “Getting Good Results with Autofocus” in the
camera’s User’s Manual.
EA person standing in front of a
distant background
FA field filled with flowers

20
Jp
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Hinweise für sicheren Betrieb
ACHTUNG
Keinesfalls zerlegen.
Beim Berühren der Innenteile von Kamera oder Objektiv droht
Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt
ausschließlich qualifizierten Technikern. Kommt es durch einen
heftigen Stoß (z. B. Fall auf den Boden) zu einem Bruch von
Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom
Stromnetz bzw. entnehmen die Batterie(n) und geben es dann
an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.
Bei einer Störung sofort die Stromversorgung
ausschalten.
Bei Entwicklung von Rauch oder ungewöhnlichem Geruch
durch Kamera oder Objektiv entnehmen Sie sofort die
Batterie(n); dabei vorsichtig vorgehen, denn es besteht
Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen
Umständen droht Verletzungsgefahr.
Nach dem Abtrennen von der Stromversorgung geben Sie
das Gerät an eine autorisierte Nikon-Servicestelle zur
Überprüfung ab.
Kamera oder Objektiv keinesfalls bei Vorhandensein
von brennbarem Gas einsetzen.
Wird elektronisches Gerät bei brennbarem Gas betrieben,
so droht u. U. Explosions- oder Brandgefahr.
Keinesfalls durch Objektiv oder Sucher in die Sonne
blicken.
Beim Betrachten der Sonne oder anderer starker
Lichtquellen durch Objektiv oder Sucher droht eine
permanente Schädigung des Sehvermögens.
Dem Zugriff von Kindern entziehen.
Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine
Batterien oder andere kleine Teile in den Mund nehmen
können.
Beim Umgang mit Kamera und Objektiv unbedingt
die folgenden Vorsichtmaßnahmen beachten:
• Halten Sie Kamera oder Objektiv stets trocken.
Andernfalls droht Brand- oder Stromschlaggefahr.
• Handhaben oder berühren Sie die Kamera bzw. das
Objektiv keinesfalls mit nassen Händen. Andernfalls droht
Stromschlaggefahr.
• Achten Sie bei Gegenlichtaufnahmen darauf, dass die
Sonne auf keinen Fall in den Bildausschnitt gerät.
Andernfalls könnte Sonnenlicht durch das Objektiv im
Gehäuse fokussiert werden und einen Brand
verursachen. Selbst wenn die Sonne nicht direkt in den
Bildausschnitt gerät, sondern nur in dessen Nähe, droht
Brandgefahr.
• Vor einem längeren Nichtgebrauch des Objektivs
bringen Sie den vorderen und hinteren Deckel an und
bewahren das Objektiv geschützt vor direkter
Sonnenlichteinwirkung auf. Andernfalls droht
Brandgefahr wegen möglicher Fokussierung von
Sonnenlicht durch die Linse auf brennbare Gegenstände.
