3
Til lykke
Vi ønsker Dem til lykke med Deres nye koldtvands-
renser, som vi er overbevist om vil tilfredsstille
Deres forventninger. For at De kan få fuldt og varigt
udbytte af Deres nye koldtvandsrenser, beder vi
Dem gennemlæse denne instruktionsbog grundigt.
Med venlig hilsen
Nilfisk-ALTO, Division of Nilfisk-Advance A/S
Indholdsfortegnelse DA
1.0 Garantibestemmelse................................3
1.1 Ansvarsbestemmelser ........................3
2.0 Oversigtstegning .....................................4
3.0 Tilslutninger .............................................4
3.1 Vandtilslutning.....................................4
3.2 Olietilslutning.......................................4
4.0 Standardudstyr ........................................5
5.0 Drift............................................................5
5.1 Start ....................................................5
5.2 Stop.....................................................5
5.3 Tryk/vandmængderegulering ..............6
6.0 Frostsikring ..............................................6
7.0 Vedligeholdelse........................................7
7.1 Olieskift ...............................................7
7.2 Slamglas .............................................7
7.3 Vandfilter.............................................7
7.4 Koblinger.............................................7
8.0 Sikkerhed..................................................7
9.0 Modelbetegnelse......................................8
10.0 Tekniske data ...........................................8
11.0 Driftsforstyrrelser og afhjælpning..........9
1.0 Garanti DA
På denne nye Nilfisk-ALTO-renser yder Nilfisk-
ALTO 12 måneders garanti fra købsdato. Garantien
omfatter opståede defekter, der kan henføres til
materiale- eller fabrikationsfejl.
Garantibestemmelserne fremgår af vedlagte
garantikort, som De venligst bedes udfylde og
returnere til os, så vi i påkommende tilfælde er i
stand til at hjælpe Dem på bedste vis.
1.1 Ansvarsbestemmelser
Det påhviler den enkelte bruger at behandle og
benytte højtryksrenseren på forsvarlig vis. Det er
derfor af stor vigtighed, at denne instruktionsbog
er umiddelbart tilgængelig for brugeren, således
at brugsanvisningen og specielt sikkerhedsfor-
skrifterne (afsnit 8.0) kan gennemlæses.

4
2.0 Oversigtstegning DA

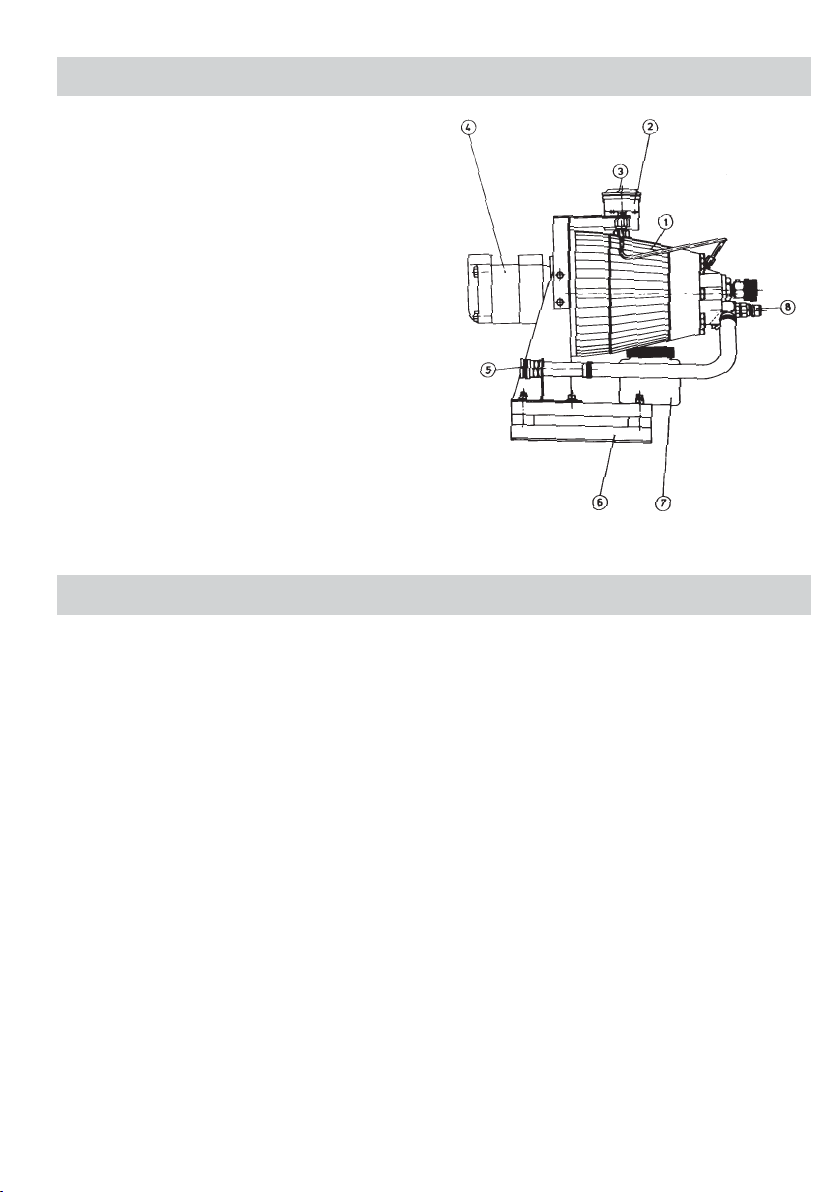

4403KO Stationær
1. Pumpe
2. Manometer
3. Oliepåfyldning
4. Hydraulikmotor
5. Vandtilgang
6. Vibrationsdæmper
7. Slamglas
8. Vandafgang
3.1 Vandtilslutning
Vandtilslutning foretages bag på maskinen.
Maskinen kan kobles direkte på vandværksnettet
(max. 15 bars tryk), eller den kan selv suge vandet
til sig *). Ved direkte vandtilslutning skal slangen
være mindst 6 m lang, og vandtemperaturen
må højst være 65°C. Ved tilslutning til offentligt
vandværk skal man være opmærksom på, at der
i visse tilfælde kræves, at maskinen forsynes med
svømmerhus. Såfremt vandet indeholder flydesand
eller andre urenheder, skal der, foruden maskinens
interne vandfilter, som sidder bag lynkoblingen,
monteres et eksternt vandfilter (se tilbehørskata-
loget).
3.2 Olietilslutning
Hydraulikmotoren tilsluttes en hydraulisk forsyning
med en kapacitet på 43 I/min. ved 94-100 bar.
Ved returledningstryk over 1,5 bar skal drænled-
ning føres separat.
*) Med koldt vand (op til 5°C) kan maskinen
3.0 Tilslutninger DA
arbejde med 5 meters højdeforskel. Pumpen og
tilgangsslangen skal være fyldt med vand inden
start. Med 65°C varmt vand skal maskinen være
under eller i niveau med vandoverfladen. Med
varmt vand og højtryksslanger på mere end 10 m
eller tilgangsslanger kortere end 6 m skal ma-
skinen forsynes med svømmerhus. Dette gælder
også, hvis maskinens afgang tilkobles et røranlæg.

5
3.0Tilslutninger
4.0 Standardudstyr DA

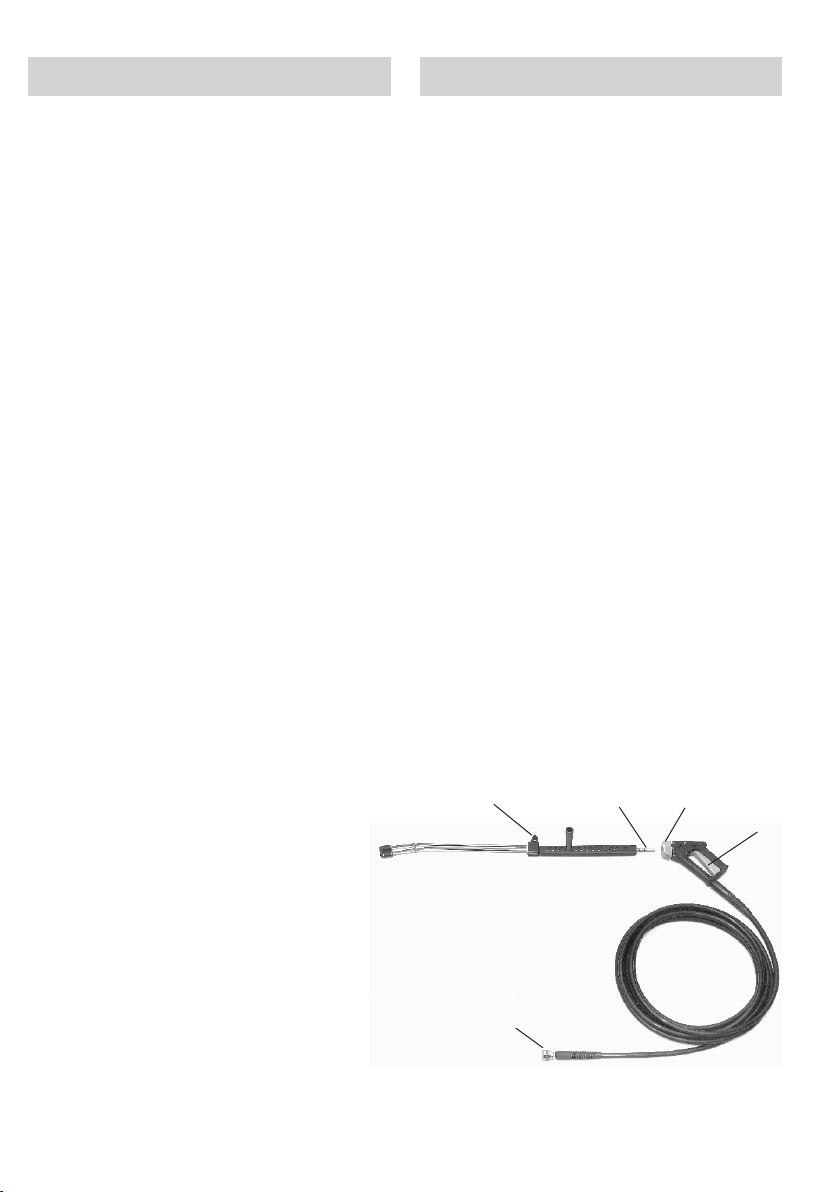

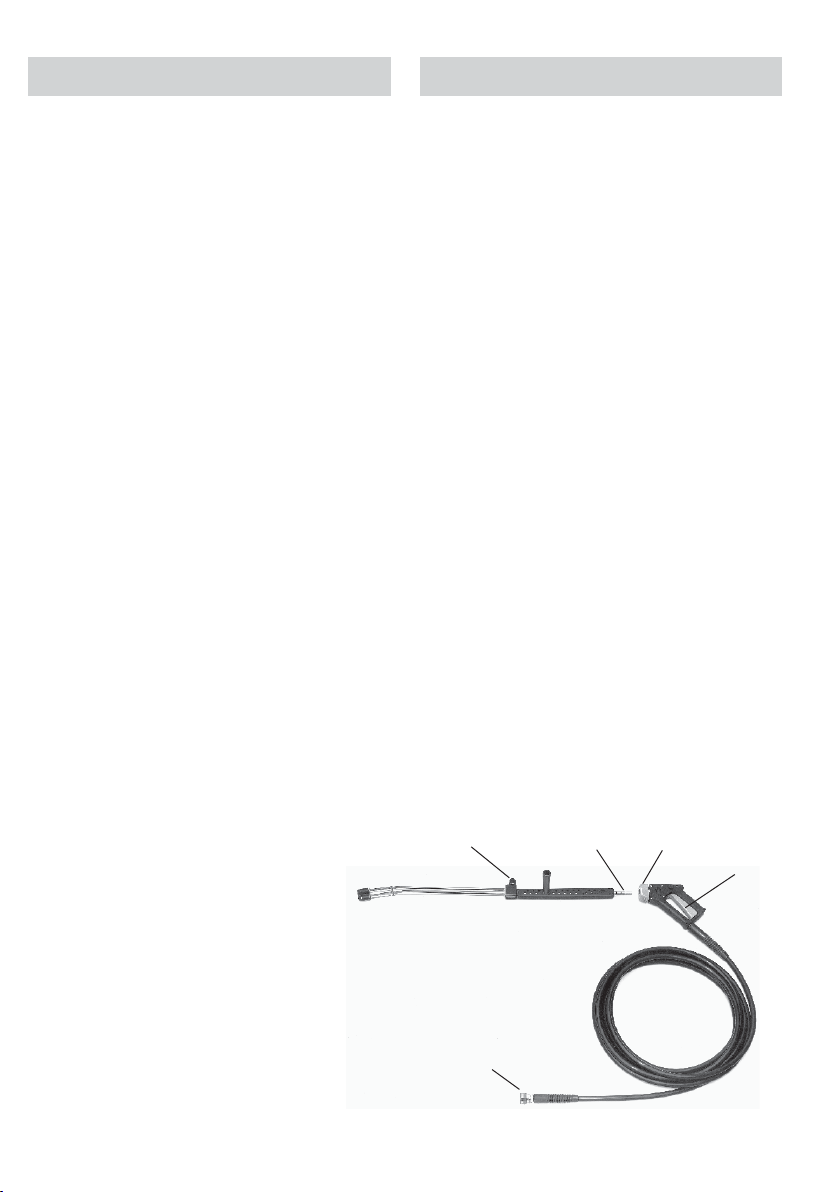

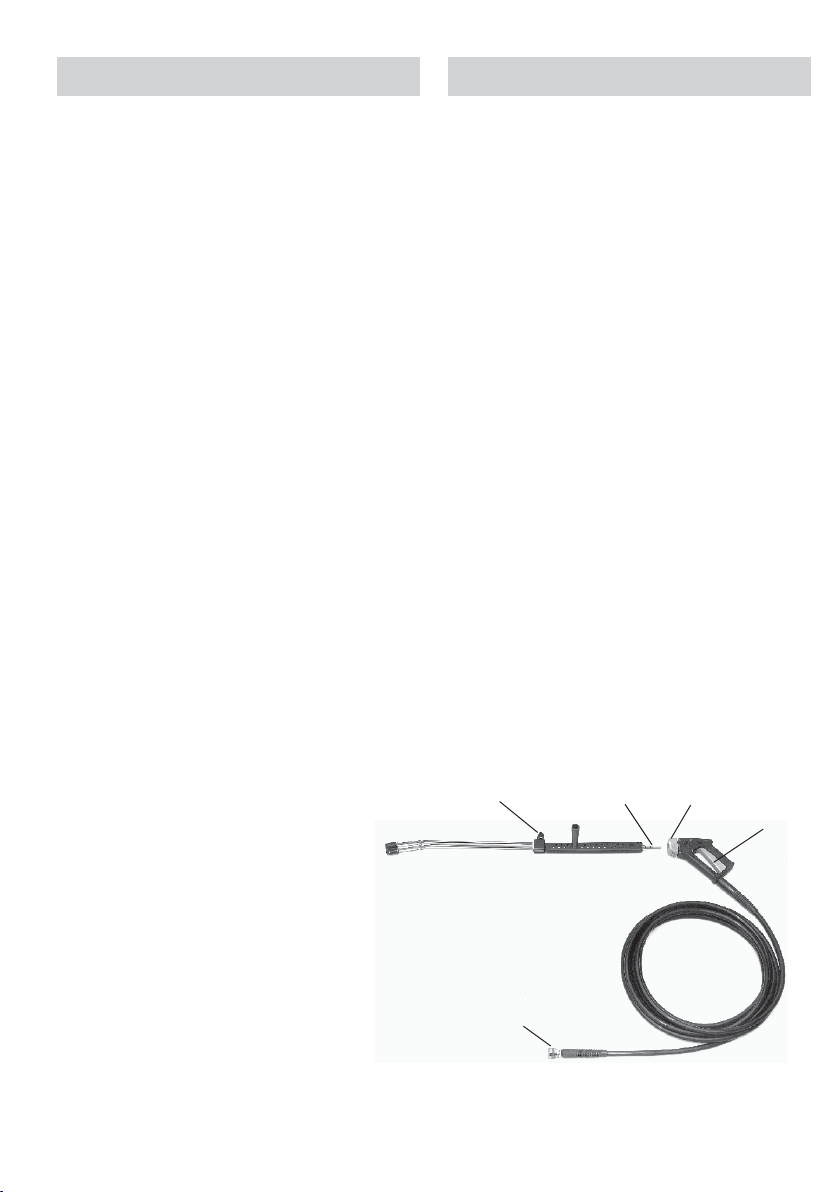

Maskinen leveres med et dobbelt spulerør samt
spulehåndtag med højtryksslange (foto). Lavtryks-
røret er forsynet med en fladstråledyse 6530 og
højtryksrøret med en fladstråledyse 1506.
De to første cifre i dysemarkeringen angiver
spredevinklen i grader, og de to sidste cifre angiver
vandgennemstrømningen i l/min. ved et tryk på 20
bar og en temperatur på 20°C.
Dette svarer til en huldiameter for dyse 1506 på
1,6 mm og for dyse 6530 på 3,6 mm. Der må ikke
monteres dyser med mindre huldiameter. Den
leverede højtryksslange har påtrykt maximal ar-
bejdstryk og temperatur. Brug kun Nilfisk-ALTO høj-
tryksslanger. Skulle slangen blive beskadiget, så
lad den reparere af Nilfisk-ALTO servicepersonale.
Forsøg aldrig selv at foretage reparationen!
Reaktionskraften på dysen er:
4403KOS 47N (4,8 kp)
Da reaktionskraften danner en vinkel med
spulerøret, påvirkes spulehåndtaget tillige af et
drejningsmoment, som hjælper med at bære spule-
håndtaget.
5.0 Drift DA
5.1 Start
1. Kontroller at olien i olieglasset står mellem MIN.
og MAX. mærkerne.
2. Lad vandet løbe gennem tilgangsslangen inden
den tilsluttes, så evt. urenheder i slangen fjernes.
Tilslut derefter vandslange.
3. Tilslut højtryksslangens lynkobling (a) til af-
gangsstudsen.
4. Rengør spulerørets stiknippel (b) for evt. uren-
heder. Træk spulehåndtagets stiknippel ind i
lynkoblingen. Slip den grå udløser (c).
5. Tryk spulehåndtagets udløser (d) i bund og lad
vandet løbe, indtil al luft er ude af systemet. Ved
sugedrift anbefales det at foretage udluftningen
med åben reduktionsventil (e).
6. Slip spulehåndtagets udløser (d) og luk op for
hydraulikforsyningen, hvorved pumpen starter.
Pumpen kører nu på omløb.
7. Højtryksspuling foretages ved at trykke spule-
håndtagets udløser i bund, når reduktionsventi-
len (e) er lukket.
8. Lavtryksspuling fås, når reduktionsventilen (e) er
åben.
5.2 Stop
1. Luk for hydraulikforsyningen.
2. Luk for vandforsyningen og afmonter slangerne.
3. Højtryksslangen må ikke afmonteres, før maski-
nen er stoppet.
a
bc
d
e

6
Drift DA
5.3 Tryk/vandmængderegulering
Ved arbejde med maskinens maximale arbejdstryk
skal spulerørets reduktionsventil være helt lukket,
og vandmængdereguleringsventilen skal være
skruet helt ud (pilens retning).

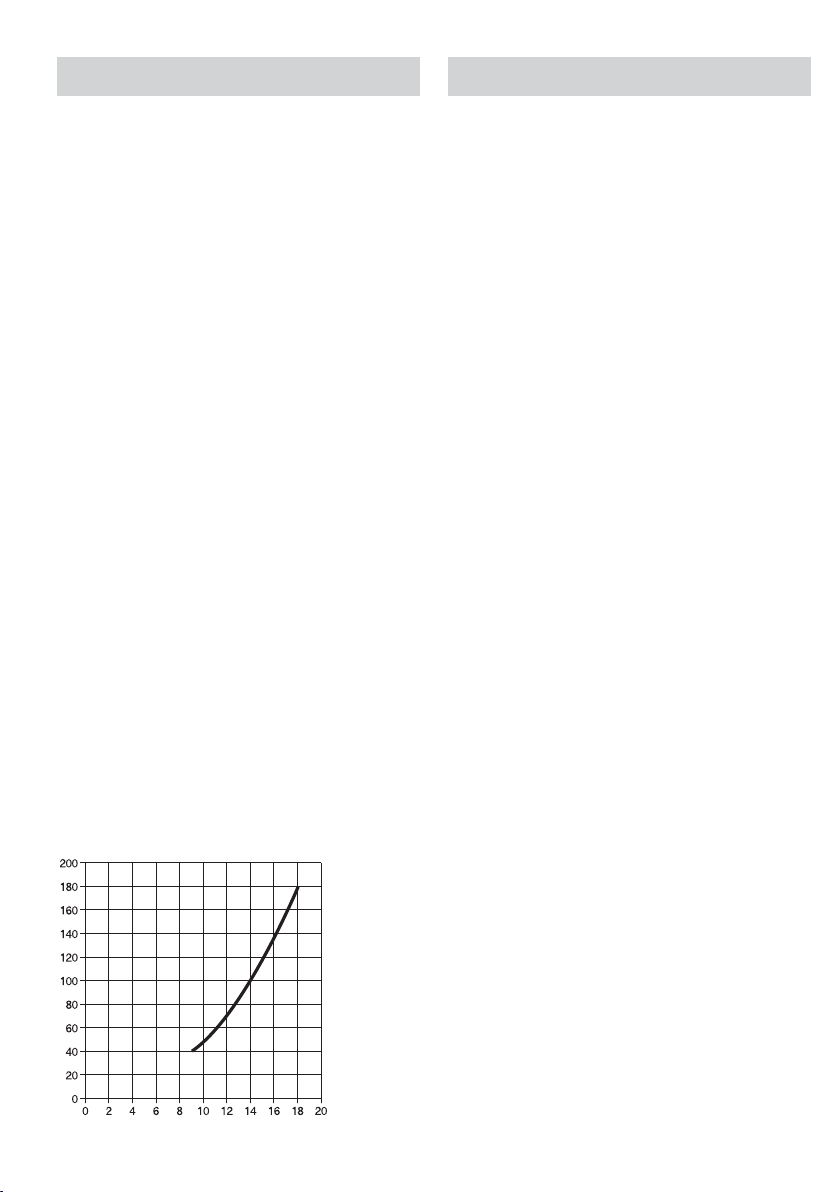

Vandmængden kan indstilles trinløst op til hver
enkelt maskines max. ydelse efter nedenstående
diagram.
Med spulehåndtaget lukket skrues vandmæng-
dereguleringsventilen helt ind (modsat pilens
retning). Dette svarer til et driftstryk på 40 bar og
en vandmængde på ca. 9 I/min. Ønskes større
vandmængde drejes ventilen i pilens retning, indtil
den ønskede ændring er opnået, 1 omgang giver
en trykstigning på ca. 50 bar.
Ønskes helt reduceret tryk, men fuld vandmæng-
de, åbnes reduktionsventilen.Vandet kommer da
ud af begge rør med et tryk på ca. 5 bar.
Dette kan gøres uanset vandmængderegulerings-
ventilens indstilling.
6.0 Frostsikring DA
Drift og opbevaring i frostvejr
(under 0°C).
Efterlad aldrig maskinen uden først at tømme den
for vand, heller ikke for kortere tidsrum. Maskinen
tømmes på følgende måde:
1. Tag tilgangs- og højtryksslangerne af og tøm
dem for vand.
2. Start pumpen og lad den køre, til den er tom for
vand.
Såfremt maskinen ikke opbevares i et frostfrit
rum, kan maskinen frostsikres på følgende
måde:
1. Aftag spulerøret.
2. Tøm maskinen for vand ved at lade den køre
uden vand.
3. Stik tilgangsslangen ned i en beholder med
frostvæske.
4. Sug frostvæske fra beholderen ved at aktivere
spulehåndtaget. Spulehåndtaget aktiveres 2-3
gange, medens det placeres over beholderen
med frostvæske, hvorved frostvæsken kan cirku-
lere.
5. Tilgangsslangen tages op af beholderen, spu-
lehåndtaget aktiveres, og den resterende del af
frostvæsken ledes tilbage i beholderen.
NB! Frostvæsken vil blive fortyndet med vand og
efter gentagen brug miste sin virk-ning.
VIGTIGT:
Før opstart skal både maskine, slanger og spulerør
af sikkerhedsgrunde være optøet. Dette sker ved at
stille maskine og tilbehør i et tempereret lokale en
passende tid, inden arbejdets påbegyndelse.
4RYKBAR
6ANDMNGDE
LMIN

7
7.0 Vedligeholdelse DA
7.1 Olieskift
Olien skiftes efter 1000 timers drift.
Låget på olieglasset tages af. Olieaftapningsprop-
pen skrues af. Lad olien løbe af. Rens aftapnings-
proppen for snavs. Skru proppen i og påfyld ny olie
gennem olieglasset.
Indhold: ca. 1 liter.
Pumpen er ved levering påfyldt zinkfri hydraulikolie
- Nilfisk-ALTO Pump Oil 100. Ved efterfyldning
og olieskift skal denne eller en olie med følgende
specifikationer anvendes:
ISO nr. 100
Viskositetsindex (VI) min. 130
Flydepunkt mindre end -30°C
7.2 Slamglas
Den forbrugte oliemængde opsamles i et slamglas.
Glasset skal tømmes, inden det er fuldt; indholdet
må ikke genanvendes i pumpen.
7.3 Vandfilter
I vandtilslutningen er der et filter, som skal hindre,
at urenheder kommer ind i højtrykspumpen.
Afhængig af vandets renhed skal dette filter renses
med jævne mellemrum. Filtret kan udtages, når
lynkoblingen er skruet af.
7.4 Koblinger
For at modvirke utætheder og ødelæggelse af
lynkoblinger på slanger, maskine og spulerør er det
af og til nødvendigt, at disse rengøres og smøres
med lidt olie eller fedt.
Deres Nilfisk-ALTO-koldtvandsrenser er konstru-
eret og fremstillet efter de nyeste forskrifter for
arbejdssikkerhed.
Endvidere skal nedenstående anvisning følges ved
brug af maskinen:
1. Hold altid spulehåndtag og spulerør med
begge hænder, når der arbejdes med højtryk.
2. Ret aldrig vandstrålen mod mennesker, dyr
eller elektriske installationer.
3. Ved arbejdspauser sikres spulehåndtaget.
4. Anvend kun de af Nilfisk-ALTO foreskrevne
slanger og dyser.
5. Højtryksslangen må ikke afmonteres, før ma-
skinen er stoppet.
6. Forsøg aldrig at berøre dyse eller vandstråle
under drift.
7. Højtryksslangen må ikke udsættes for overlast
i form af knuder og skarpe knæk, da dette
medfører sprængning.
8. Start aldrig maskinen før såvel maskine, slan-
ger samt dyserør er optøet.
9. Højtrykspumpen er forsynet med en sikker-
hedsventil, hvis indstilling IKKE MÅ ÆNDRES.
10. Lad kun instrueret personale betjene maski-
nen.
8.0 Sikkerhed DA

8
9.0 Modelbetegnelse DA
Koldtvandsrenser Nilfisk-ALTO serie 03K bliver
fremstillet i flere modeller. Modelbetegnelsen frem-
går af typeskiltet på kabinettet, eks. Nilfisk-ALTO
4403KOS. Typeskiltet sidder bag på maskinen.

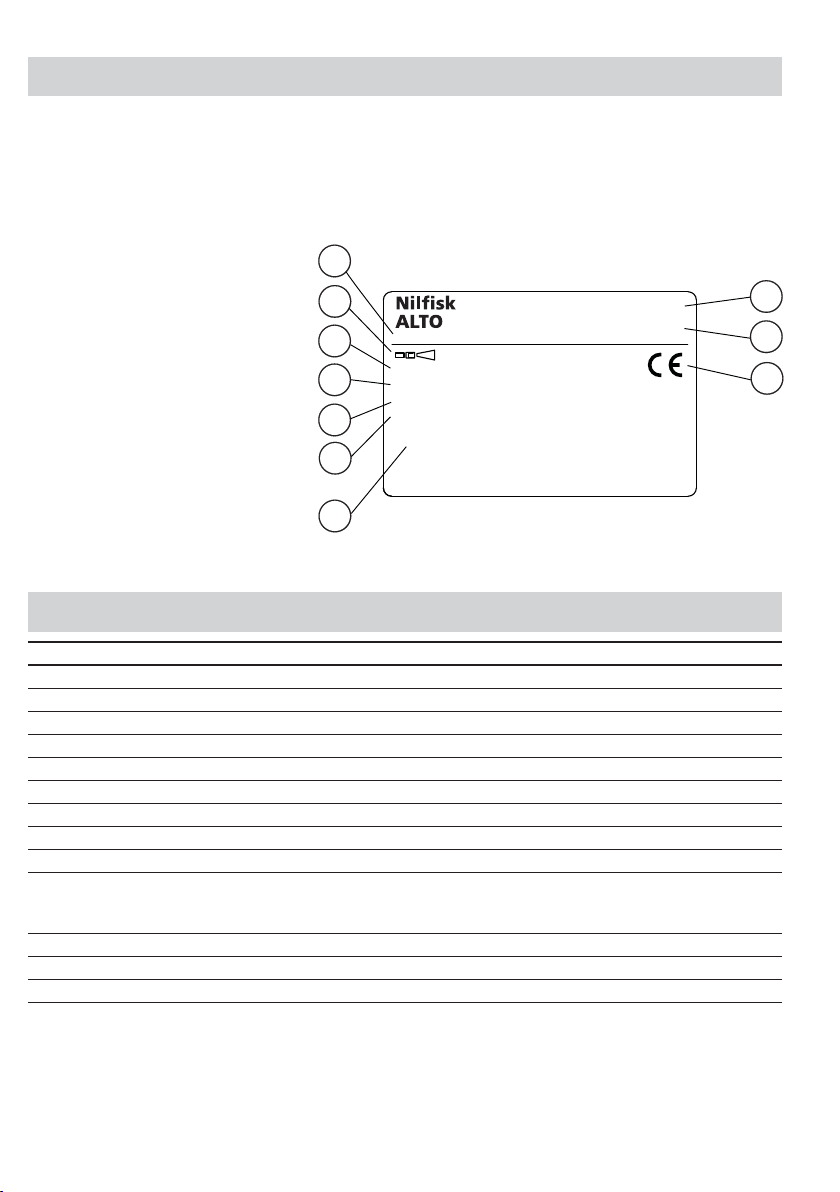

Skiltet indeholder følgende oplysninger:
1. Modelbetegnelse
2. Nilfisk-ALTO bestillingsnummer
3. Dyse
4. Pumpetryk
5. Maks. tryk
6. Vandmængde
7. Maks. temperatur
8. Oliemængde
9. Godkendelse
10. Serienummer, produktionsuge,
produktionsår
10.0 Tekniske data DA
Model 4403KOS
Renseeffekt, justerbar max. kw 4,4
Pumpetryk bar 160
Dysetryk, justerbart min./max. bar 4/152
Vandmængde ved min./max. tryk I/min. 19,1/17,3
Min. vandmængde (ved 40 bar) I/min. 9
Selvansug. max. sugehøjde m 5
Max. temperatur på tilgangsvand °C 65
Højtryksslange, længde m 10
Dysestørrelse 0640
Dimensioner: Længde mm 530
Bredde mm 319
Højde mm 450
Vægt komplet inkl. olie kg 43,5
Motor type Abex-Dension M3B-027
Olieforbrug ved 95 bar I/min 42,7
Lydtryksniveau LpA målt i.h.t. ISO 11202 [AFSTAND 1M] [FULDLAST] : 80 dB(A)
Ret til ændringer forbeholdes.
44C3KOS
P
Pmax
Q
Tmax
bar/MPa
bar/MPa
l/ min.
°C
6170430
160/16
171/17,1
0600
IP X5
18,2
70
3
4
10
6
7
5
2
9
1
8
Oliemængde
Oil flow 42,7 l/min. v 95bar
Made by: Nilfisk-Advance A/S, DK-2605 Broendby
Serial no./week/year

9
11.0 Driftsforstyrrelser og afhjælpning DA
Driftsforstyrrelser Årsag Afhjælpning
Motor starter ikke Olieforsyningen ikke tilsluttet Olieslangen tilkobles.
Olieforsyning er lukket Ventil åbnes.
Intet olietryk Start hydraulikpumpen.
Pumpen frosset Lad pumpen tø op.
Arbejdstryk for højt Dyse delvis tilstoppet Dysen renses.
Arbejdstryk for lavt Vandmængdereguleringsventilen Vandmængdereguleringsventilen
ikke indstillet på max. tryk lukkes helt op. Drej i pilens retning
Reduktionsventilen på håndtaget Luk reduktionsventilen.
åben
Arbejdstryk ujævnt Luft i pumpen Udluftning gentages
Ved sugedrift: For stor sugehøjde eller for varmt Læs afsnit 3.1 vedr. sugedrift.
vand.
Filter stoppet Filter renses - se afsnit 7.3.
Ved direkte vandtilgang: Ikke tilstrækkelig vandforsyning Skift til større vandhane.
fra vandværket Hvis dette ikke er muligt: drej
vandmængdereguleringsventilen
modsat pilens retning, indtil maskinen
igen går roligt.
Intet arbejdstryk Dyse stoppet Dysen renses.
Intet vand Kontroller vandtilslutning.
Omløbsventil frosset Lad maskinen tø op.
Højtryksslange/spulerør frosset Lad højtryksslange/spulerør tø op.
Skulle andre end de her omtalte driftsforstyrrelser forekomme, bedes De kontakte nærmeste Nilfisk-ALTO-
serviceafdeling.

10
Vi lyckönskar
Vi önskar Er lycka till med Er nya högtrycks-tvätt,
som vi hoppas skall tillfredsställa Era förväntningar.
För att Ni skall få fullt och varaktigt utbyte av Er nya
kallvattentvätt, ber vi Er att noggrannt läsa igenom
denna instruktionsbok.
Med vänlig hälsning
Nilfisk-ALTO, Division of Nilfisk-Advance A/S
Innehållsförteckning SV
1.0 Garantibestämmelser ............................10
1.1 Ansvarsbestämmelser ......................10
2.0 Översiktsbild ..........................................11
3.0 Anslutningar...........................................11
3.1 Vattenanslutning ...............................11
3.2 Oljeanslutning ...................................11
4.0 Standardutrustning................................12
5.0 Drift..........................................................12
5.1 Start ..................................................12
5.2 Stopp.................................................12
5.3 Tryck/vattenmängdsreglering............13
6.0 Frostskydd..............................................13
7.0 Underhåll ................................................14
7.1 Oljebyte.............................................14
7.2 Slamglas ...........................................14
7.3 Vattenfilter.........................................14
7.4 Kopplingar.........................................14
8.0 Säkerhet..................................................14
9.0 Modellbeteckning...................................15
10.0 Tekniska data .........................................16
11.0 Driftstörningar och åtgärder.................16
1.0 Garantibestämmelser
På denna nya Nilfisk-ALTO högtryckstvätt lämnar
Nilfisk-ALTO Industri AB 12 månaders garanti från
inköpsdatum. Garantin omfattar skador som hänför
sig till material- eller fabrikationsfel.
Garantibestämmelserna framgår av det garantikort,
som vi ber Er att fylla i och returnera till oss, så att
vi i förekommande fall kan hjälpa Er på bästa sätt.
1.1 Ansvarsbestämmelser
Det åligger användaren av högtryckstvätten att
handskas ansvarsfullt med maskinen. Det är därför
av stor vikt , att denna instruktionsbok alltid finns
tillgänglig för användaren, så att bruksanvisningen
och speciellt 8.0 Säkerhet kan läsas igenom.

11
2.0 Översiktsbild SV
4403KO Stationär
1. Pump
2. Manometer
3. Oljepåfyllning
4. Hydraulmotor
5. Ingående vatten
6. Vibrationsdämpare
7. Slamglas
8. Utgående vatten
3.0 Anslutningar SV
3.1 Vattenanslutning
Vattenanslutningen görs bak på maskinen.
Maskinen kan kopplas direkt på vattennätet (Max
15 bars tryck) alternativt kan den självsuga ‘). Vid
direkt vattenanslutning skall slangen vara minst 6
meter lång, och vattentemperaturen får högst vara
65°C.Vid anslutning till offentligt vattenverk skall
man vara uppmärksam på, att det i vissa fall krävs
att maskinen förses med flottörtank (se tillbehörs-
katalog). Om vattnet innehåller flytsand eller andra
orenheter, skall det förutom maskinens interna
vattenfilter, som sitter bakom snabbkopplingen,
monteras ett externt vattenfilter (se tillbehörskata-
logen).
3.2 Oljeanslutning
Hydraulmotorn ansluts till en hydraul-försörjning
med en kapacitet på 43 l/min. vid 94-100 bar.
Vid returledningstryck över 1,5 bar skall dräne-
ringsrör ledas separat.
*) Med kallt vatten (upp till 5oC) kan maskinen
arbeta med 5 meters höjdskillnad. Pumpen och
matarvattenslangen skall vara fylld med vatten
före start. Med 65°C varmt vatten skall maski-
nen vara under eller i nivå med vattenytan. Med
varmt vatten och hög-trycksslangar på mer än
10 m eller anslut-ningsslangar kortare än 6 m
skall maskinen förses med flottörtank. Detta
gäller även om maskinens utgång kopplas till ett
rörsystem.

12
4.0 Standardutrustning
Maskinen levereras med ett dubbelt spolrör samt
spolhandtag med högtrycksslang (foto). Låg-
trycksröret är försett med ett flatstrålemunstycke
6530 och högtrycksröret med ett flatstrålemun-
stycke 1506.
De två första siffrorna på munstycksmarkeringen
anger spridningsvinkeln i grader, och de två sista
anger vattengenomströmningen i l/min vid ett tryck
på 20 bar och en tempe-ratur på 20°C.
Detta motsvarar en håldiameter på mun-stycke
1506 på 1,6 mm och för munstycke 6530 på 3,6
mm. Munstycken med mindre håldiameter får inte
användas. Den levere-rade högtrycksslangen har
påtryckt max arbetstryck och temperatur. Använd
endast Nilfisk-ALTO högtrycksslangar. Skulle
slangen skadas, försök aldrig att själv reparera
skadan, utan låt en Nilfisk-ALTO serviceverkstad
reparera den.
Reaktionskraften på munstycket är:
4403KOS 47N (4,8 kp)
Då reaktionskraften formar en vinkel med
spolröret, påverkas spolhandtaget även av en vrid-
kraft som hjälper till att hålla uppe spolhandtaget.
5.0 Drift SV
5.1 Start
1. Kontrollera att oljan i oljeglaset står mellan MIN
och MAX markeringen.
2. Låt vattnet flöda genom anslutnings-slangen
innan den ansluts, så att ev. orenheter i slangen
försvinner. Anslut därefter vattenslangen.
3. Anslut högtrycksslangens snabbkoppling (a) till
nippeln på trycksidan.
4. Rengör spolrörets sticknippel (b) från ev. oren-
heter och stick in den i spolhandtaget genom att
dra fram den grå snabbkopplingen (c), och släpp.
5. Tryck spolhandtagets grepp (d) i botten och låt
vattnet löpa igenom, tills all luft är ute ur syste-
met. Vid självsug rekommenderas att urluftning-
en sker med öppen reducerventil (e).
6. Släpp spolhandtagets grepp (d) och öppna
hydraulförsörjningen, varvid pumpen startar.
Pumpen går nu på omlopp.
7. Rengöring med högtryck uppnås med stängd
reducerventil (e) och genom att trycka spolhand-
tagets grepp i botten.
8. Rengöring med lågtryck uppnås när reducerven-
tilen (e) är öppen.
5.2 Stopp
1. Stäng hydraulförsörjningen.
2. Stäng matarvattnet och demontera slangarna.
3. Högtrycksslangen får inte demonteras innan
maskinen är avstängd.
a
bc
d
e

13
Drift SV
5.3 Tryck/vattenmängdsreglering
Vid arbete med maskinens maximala arbetstryck
skall spolrörets reducerventil vara helt stängd, och
vattenmängdregle-ringsventilen vara helt öppen
(pilens riktning). Vattenmängden kan ställas in
steglöst upp till varje maskins maxkapacitet enligt
nedanstående diagram.
Med spolhandtaget stängt skruvas vattenmängd-
regleringsventilen in helt (motsatt pilens riktning).
Detta motsvarar ett drift-tryck på 40 bar och en
vattenmängd på ca. 9 I/min. Önskas större vat-
tenmängd vrids ventilen i pilens riktning, tills den
önskade mängden uppnås, 1 varv ger en tryckhöj-
ning på ca 50 bar.
Önskas helt reducerat tryck, men full vatten-
mängd, öppnas reducerventilen. Vattnet kommer
då i bägge rören med ett tryck på ca 5 bar.
Detta kan göras oavsett vattenmängd-reglerings-
ventilens inställning.
6.0 Frostskydd SV
Drift och förvaring i frostväder
(under 0°C).
Lämna aldrig maskinen utan att först tömma den
på vatten, inte ens under kortare tid.
Maskinen töms på följande sätt:
1. Tag av matarvatten- och högtrycks-slangarna
och töm dem på vatten.
2. Starta pumpen och låt den gå tills den är tömd
på vatten.
Såvida maskinen inte förvaras i ett frostfritt ut-
rymme, kan maskinen frostskyddas på följande
sätt:
1. Tag av spolröret.
2. Töm maskinen genom att låta den gå utan vat-
ten.
3. Stick ned matarvattenslangen i en behållare
med frostskyddsvätska.
4. Sug upp frostskyddsvätskan genom att aktivera
spolhandtaget 2-3 gånger medan det placeras
över behållaren med frost-skyddsvätska och låt
vätskan cirkulera.
5. Ta upp matarvattenslangen ur behållaren, akti-
vera spolhandtaget och den reste-rande vätskan
leds tillbaka i behållaren.
OBS! Frostskyddsvätskan tunnas ut med vattnet
och mister sin verkan vid åter-användning.
VIKTIGT:
Före uppstart skall både maskin, slangar och spol-
rör av säkerhetsskäl vara tinade. Ställ maskin och
tillbehör under en tid i en tempererad lokal, innan
arbetet påbörjas.
4RYKBAR
6ANDMNGDE
LMIN
Tryck (bar)
Vattenmängd
l/min.

14
7.0 Underhåll SV
7.1 Oljebyte
Oljan byts efter 1000 timmars drift. Tag av locket
på oljeglaset. Avtappningsproppen skruvas av.
Låt oljan rinna ut. Rengör proppen från smuts
och skruva i den igen och fyll på ny olja genom
oljeglaset.
Innehåll: ca. 1 liter.
Pumpen är vid leverans påylld zinkfri hydraulolja
- Nilfisk-ALTO Pump Oil 100. Vid påfyllning och
oljebyte skall denna eller en olja med följande
specifikationer användas:
ISO nr. 100
Viskositetsindex (VI) min. 130
Flytpunkt mindre än -30°C
7.2 Slamglas
Den använda oljan samlas upp i ett slamglas.
Glaset skall tömmas, innan det är fullt; innehållet
får inte återanvändas i pumpen.
7.3 Vattenfilter
I vattenanslutningen finns ett filter, som skall förhin-
dra att smuts kommer in i högtryckspumpen. Bero-
ende på vattnets renhet skall detta filter rengöras
med jämna mellanrum. Skruva ur snabbkopplingen
och filtret kan tas bort.
7.4 Kopplingar
För att motverka otätheter och skador på snabb-
kopplingar på slangar, maskiner och spolrör är det
ibland nödvändigt att dessa rengörs och smörjs
med lite olja eller fett.
8.0 Säkerhet SV
Er Nilfisk-ALTO-kallvattentvätt är konstruerad
och framställd efter de senaste föreskrifterna för
arbetssäkerhet.
Oavsett detta skall nedanstående anvisningar
följas vid användning av maskinen.
1. Håll alltid spolhandtag och spolrör med båda
händerna vid arbete med högtryck.
2. Rikta aldrig vattenstrålen mot människor, djur
eller elektris-ka installationer.
3. Lås alltid spolhandtaget vid arbetspauser.
4. Använd endast av Nilfisk-ALTO föreskrivna
slangar och munstycken.
5. Högtrycksslangen får inte demonteras innan
maskinen är avstängd.
6. Rör aldrig munstycke eller vattenstrålen under
drift.
7. Högtrycksslangen får inte utsättas för skadlig
påverkan som t.ex. knutar eller skarpa veck, då
detta kan skada slangen.
8. Starta aldrig maskinen innan maskin, slangar
och spolrör är tinade.
9. Högtryckspumpen är försedd med en säker-
hetsventil, vars inställning INTE FÅR ÄNDRAS.
10. Låt endast instruerad personal använda maski-
nen.

15
9.0 Modellbeteckning SV
Kallvattentvätten Nilfisk-ALTO serie 03K tillverkas
i flera modeller. Modellbeteckningen framgår av
märkplåten som sitter på kåpan, bak på maski-
nen, t.ex. Nilfisk-ALTO 4403 KOS.
Märkplåten innehåller följande upplysningar:
1. Modellbeteckning
2. Nilfisk-ALTO löpnummer
3. Munstycke
4. Pumpentryck
5. Max. tryck
6. Vattenkapacitet
7. Max. temp. matarvatten
8. Oljekapacitet
9. Godkännande
10. Maskinnummer, byggvecka och -år
10.0 Tekniska data SV
Modell 4403KOS
Rengöringseffekt, justerbar max. kw 4,4
Pumptryck bar 160
Munstyckstryck, justerbart min./max. bar 4/152
Vattenmängd vid min./max. tryck I/min. 19,1/17,3
Min. vattenmängd (vid 40 bar) I/min. 9
Självsug. max. sughöjd m 5
Max. temperatur på matarvattnet °C 65
Högtrycksslang, längd m 10
Munstycksstorlek 0640
Mått: Längd mm 530
Bredd mm 319
Höjd mm 450
Vikt komplett inkl. olja kg 43,5
Motor typ Abex-Dension M3B-027
Oljeförbrukning vid 95 bar I/min 42,7
Ljudnivå LPA mätt m.h.t. ISO 11202 [AVSTÅND 1M] [MAX BELASTAD] :80 dB(A)
vid 20 bar och 20°C.
Rätt till ändringar förbehålles.
44C3KOS
P
Pmax
Q
Tmax
bar/MPa
bar/MPa
l/ min.
°C
6170430
160/16
171/17,1
0600
IP X5
18,2
70
3
4
10
6
7
5
2
9
1
8
Oliemængde
Oil flow 42,7 l/min. v 95bar
Made by: Nilfisk-Advance A/S, DK-2605 Broendby
Serial no./week/year

16
11.0 Driftstörningar och åtgärder SV
Driftstörningar Orsak Åtgärd
Motorn startar inte Oljeförsörjningen inte ansluten Oljeslangen kopplas in.
Oljeförsörjningen är stängd Ventilen öppnas.
Inget oljetryck Starta hydraulpumpen.
Pumpen frusen Låt pumpen tina upp.
Arbetstrycket för högt Munstycket delvis igensatt Munstycket rengörs.
Arbetstrycket för lågt Vattenmängdregleringsventilen Vattenmängdregleringsventilen
inte inställd på max. tryck öppnas helt. Vrid i pilens riktning
Reducerventilen på handtaget Stäng reducerventilen.
är öppen
Arbetstrycket ojämnt Luft i pumpen Lufta ur pumpen.
Vid sugdrift: För hög sughöjd eller för varmt Läs avsnitt 3.1 betr. sugdrift.
vatten
Filtret igensatt Filtret rengörs - se avsn. 7.3.
Vid direkt vattenanslutning: Inte tillräcklig vattenförsörjning Byt till större vattenkran.
från vattenverket Om detta inte är möjligt: vrid
vattenmängdregleringsventilen
motsatt pilens riktning, tills maskinen
går lugnt igen.
Inget arbetstryck Munstycket igensatt Munstycket rengörs.
Inget vatten Kontrollera vattenanslutningen.
Omloppsventilen frusen Låt maskinen tina upp.
Högtrycksslang/spolrör fruset Låt högtrycksslang/spolrör tina upp.
Om andra fel än ovan nämnda skulle inträffa, ber vi Er kontakta närmaste Nilfisk-ALTO serviceverkstad.

17
Congratulations
Congratulations on your choice of new cold water
cleaner. We are sure that it will live up to your
expectations.
To ensure that you obtain the best possible results
from your new cleaner we ask you to read this
instruction manual carefully before use.
Yours faithfully
Nilfisk-ALTO, Division of Nilfisk-Advance A/S
Index EN
1.0 Guarantee ...............................................17
1.1 Owners responsibility....................... 17
2.0 Key photo................................................18
3.0 Connections ...........................................18
3.1 Water connection ............................. 18
3.2 Oil supply ......................................... 18
4.0 Standard equipment ............................. 19
5.0 Operation................................................19
5.1 Starting-up procedure .......................19
5.2 Stopping............................................19
5.3 Regulation of
pressure/water capacity ...................20
6.0 Frost proofing........................................ 20
7.0 Maintenance ...........................................21
7.1 Changing of oil..................................21
7.2 Sludge container...............................21
7.3 Water filter........................................ 21
7.4 Couplings......................................... 21
8.0 Safety ......................................................21
9.0 Model designation .................................22
10.0 Technical data ....................................... 22
11.0 Diagnosis of faults and repair ..............23
1.0 Guarantee EN
Your new Nilfisk-ALTO cold water high pressure
cleaner is guaranteed for 12 months from date of
purchase. The guarantee covers defects which can
be ascribed to defects in material or workmanship.
The guarantee stipulations appear on the enclosed
guarantee card, which we kindly ask you to fill in
and return to us so that, should the occasion arise,
we would be able to help you in the best possible
way.
1.1 Owners responsibility
To maintain the efficient operation and ensure a
long trouble free life from your new Nilfisk-ALTO
high pressure cleaner it rests with each operative to
handle and operate the cleaner in the correct way. It
is important therefore to ensure that the instruction
manual is made available to each operative and
that it is always to hand in order that he may read
the operating instructions and in particular para-
graph 8.0 Safety.

18
2.0 Key Photo EN
4403KO Stationary unit
1. Pump
2. Manometer
3. Oil filling
4. Hydraulic motor
5. Water inlet
6. Vibration damper
7. Sludge container
8. Water outlet
3.0 Connections EN
3.1 Water connection
The water input is connected at the back of the
machine. The machine can be connected directly
to the mains water supply, or it can work as a self-
priming unit*).
For direct water connection the inlet hose must be
at least 6 m long, and the water temperature must
not exceed 65°C. Please note that connection to
the public water supply may entail mounting of a
float chamber.
If there is sand or other impurities in the water, it is
advisable to provide an external water filter in ad-
dition to the internal filter situated behind the quick
coupling (see accessory catalogue).
3.2 Oil supply
Connect the hydraulic motor to a hydraulic supply
with a capacity of 43 I/min. by 94-100 bar.
If the return pipe pressure exceeds 1.5 bar the
drain pipe should be conducted separately.
*) With cold water (up to 5°C) the cleaner will oper-
ate satisfactorily with up to a 5 metre difference of
level between cleaner and water supply. The pump
and the inlet hose must be connected to the water
supply before starting up. When working with hot
water (65°C) the cleaner must be below or on a
level with the point of water supply. Working with
hot water and connected to high pressure hoses
longer than 10 m or inlet hoses shorter than 6 m,
the cleaner must be equipped with a float chamber.
The same applies if the outlet of the cleaner is con-
nected to a tube system.

19
4.0 Standard equipment
The cleaner is delivered with a double lance and
a spray handle together with high pressure hose
as standard equipment. The low pressure tube is
equipped with a flat jet nozzle 6530 and the high
pressure hose with a flat jet nozzle 1506.
The first two figures of the nozzle reference
number indicate the spray angle in degrees and
the last two indicate the water flow in I/min. at a
pressure of 20 bar and a temperature of 20°C.
The equivalent hole diameters for nozzle 1506 is
1.6 mm and for nozzle 6530 is 3.6 mm. Do not
replace with nozzles of a smaller diameter. The
maximum working pressure and temperature
are printed on the standard high pressure hose.
Only use Nilfisk-ALTO high pressure hoses. In
case of damage, arrange for Nilfisk-ALTO service
engineers to repair it. Do not attempt to repair it
yourself.
The thrust on the nozzle is for:
4403KOS 47N (4.8 kp)
As the thrust forms an angle with the spray lance,
the spray handle is subject to torque.
5.0 Operation EN
5.1 Starting-up procedure
1. Check the oil level in the oil glass. The level
should be maintained between the MIN. and
MAX. marks.
2. Run water through the inlet hose before connec-
ting, in order to remove possible impurities in the
hose. Connect the hose.
3. Connect the quick coupling (a) of the high pres-
sure hose to the outlet socket.
4. Check the input end of the spray lance (b) for
possible impurities. Pull forward the grey trigger
(c) of the spray handle. Connect the input end of
the spray lance to the quick coupling. Release
the grey trigger.
5. Press the trigger of the spray handle (d) and
allow the water to run, until the system has
been completely vented. For self-priming it is
recommended to open the regulating valve (e)
during the venting.
6. Release the trigger of the spray handle (d) and
turn on the hydraulic supply. The pump will now
be in idle motion.
7. For cleaning at high pressure press home the
trigger of the spray handle after having closed
the regulating valve.
8. For cleaning at low pressure open the regulating
valve.
5.2 Stopping
1. Turn off the hydraulic supply.
2. Turn off the water supply and disconnect the
hoses.
3. Do not disconnect the high pressure hose, until
the cleaner has cooled down and stopped.
a
bc
d
e

20
Operation EN
5.3 Regulation of pressure/water
capacity
When working at the maximum working pressure
the regulating valve of the spray lance must be
completely closed, and the valve for regulation
of the water capacity must be unscrewed (in the
direction indicated by the arrow).
The water capacity is continuously variable
between min. and max. according to the diagram
below.
Close the spray handle, screw in the valve for
regulation of the water capacity (in the opposite
direction of that indicated by the arrow). This cor-
responds to a working pressure of 40 bar and a
water capacity of about 9 I/min.
If increased water output is required, turn the valve
in the direction indicated by the arrow, until the
required amount is reached. 1 turn is equivalent to
a rise of pressure of approx. 50 bar.
If fully reduced pressure with maximum water
output is required, open the regulating valve. The
water will now flow from both tubes at a pressure
of approx. 5 bar.
This can be done irrespective of the adjustment of
the valve for regulation of the water capacity.
6.0 Frost proofing EN
Operation and storage in frosty weather (below
0°C).
Never leave the cleaner unless it has been emptied
of water, not even for a short period. Empty the
cleaner in the following way:
1. Disconnect and empty both the water supply and
the high pressure hoses.
2. Start the pump and allow it to run until it is
empty.
If the cleaner is not stored in a frost-proof place
between operations, it should be protected from
frost in the following way:
1. Disconnect the lance.
2. Start the machine and allow it to run without
water.
3. Place the suction hose into a container of anti-
freeze.
4. Draw in the antifreeze from the container by
activating the spray handle. Having placed the
spray handle above the antifreeze funnel, open
and close it a few times, so that the antifreeze
can circulate.
5. Remove the inlet hose from the container. Acti-
vate the spray handle and allow the rest of the
antifreeze to run back into the container.
NB! The antifreeze will be diluted with water and
will after some time lose its effect.
IMPORTANT:
To avoid damage always ensure that the cleaner,
the hoses and the spray lance are unfrozen before
restarting. Place the cleaner and the accessories in
a warm place for some time before starting up.
4RYKBAR
6ANDMNGDE
LMIN
Pressure (bar)
Water output
l/min.
