Nordpeis N-21A Exclusive User manual

N-21A Exclusive
NO Brukerveiledning 2
Product no: IN-N21AR-010, IN-N21AL-010
Test report No: RRF - NS 21 5703, RRF - 29 21 5703
Last updated: 05.08.2022
GB User manual 10
SE Bruksanvisning 17
FI Käyttöohje 24
DE Montageanleitung 31
FR Manuel d’installation 41

3
Skorsteinstrekk 3
Tilførsel av luft 3
Montering av front ben 4
Montering av det bakre ben 4
Friskluft tilførsel 4
Bakmontert røykrør 4
Toppmontert røykrør 4
Montering av fremme varmeskjold 4
Flerfunksjons nøkkel 4
Funksjons kontroll 4
Rengjøring og inspisering 5
Aske 5
Thermotte™ 5
Dør og glass 6
1. Følg monteringsanvisningen nøye når ildstedet
tilkobles skorsteinen. Dersom monteringen fraviker
fra eksemplene i monteringsanvisningen er det
viktig å ta hensyn til strålevarmen fra røykrøret til
omkringliggende materialer.
2. Før opptenning er det viktig å lese bruksanvisningen
og følge denne.
3.
må aldri reduseres eller delvis blokkeres. Det kan i
så fall føre til overoppheting, som igjen kan føre til
skader på produktet, og i verste fall brann.
4. Bruk kun opptenningsbrikketter eller andre
alternativer i fast form.
5. Bruk kun naturlig og tørr ved. Bruk av briketter, koks
og byggeplank vil utvikle høyere temperaturer og
høyere utslipp. Det kan også skade ildstedet.
6. Dersom det oppstår skader på glass eller
dørpakninger som gjør ildstedet utett skal bruken av
ildstedet opphøre intill skaden er reparert.
7. Produkter tilkoblet ventilert ventilert stålpipe må
aldri brukes med åpen dør annet enn ved ilegg eller
korte perioder ved oppfyring.
2

Installasjon av nye ildsteder skal meldes til de lokale
bygningsmyndigheter. Det anbefales å benytte
kompetent personell ved installasjon nytt ildsted.
Huseier står selv ansvarlig for at alle krav til sikkerhet
er ivaretatt på en forskriftsmessig måte og er forpliktet
til å få installasjonen inspisert og sikkerheten bekreftet
kan være feier, murmester, varmeforhandler eller
andre med tilstrekkelig kompetanse. Det er også en
fordel å dokumentere denne kontrollen skriftlig, bruk
gjerne vedlagte kontrollskjema. Lokalt feievesen må
informeres dersom installasjonen medfører endret
feiebehov.
Sammenlignet med eldre ildsteder, stiller dagens
rentbrennende ildsteder betydelig større krav til
skorsteinen. Selv det beste ildsted vil fungere
dårlig hvis skorsteinen ikke er riktig dimensjonert
og i god stand. Oppdriften styres hovedsaklig av
røykgasstemperatur, utetemperatur, lufttilførsel og
skorsteinens høyde og innvendige diameter. Anbefalt
skorsteinshøyde er minst 4 meter over røykinnføringen
og en diameter på 150-200mm. Skorsteinens diameter
skal aldri være mindre enn røykinnføringen/røykrøret.
i henhold til teknisk tabell.
Trekken øker når:
økes
Er skorsteinen overdimensjonert i forhold til ildstedet,
kan det bli vanskelig å oppnå god trekk, fordi
skorsteinen ikke blir godt nok oppvarmet. I slike
tilfeller kan det lønne seg å ta kontakt med kynding
personell for vurdering av eventuelle tiltak. For kraftig
trekk kan avhjelpes med en trekkbegrenser. Ildstedet
er typetestet og må kobles til skorsteiner som er
dimensjonert for røykgasstemperatur som anvist i
teknisk tabell. Ved behov, ta kontakt med en feier på
forhånd.
Friskluftsett får å tilknytte ildstedet til luft utenfra fås
kjøpt som tilbehør, og vil sikre at tilførsel av luft til
ildstedet blir mindre påvirket av ventilasjonsanlegg,
kjøkkenvifter og andre forhold som kan medføre
undertrykk i rommet. I alle nybygg anbefaler vi på
det sterkeste at det prosjekteres og klargjøres for
direkte tilførsel av luft utenfra. Også i eldre hus kan
bruk av friskluftsett anbefales. Utilstrekkelig tilførsel
av luft utenfra kan medføre undertrykk i rommet der
ildstedet står - og dermed dårlig forbrenning, dårligere
utnyttelse av veden og nedsoting av skorsteinen.
Det kreves 30 cm gulvplate foran ildstedet, dersom
gulvet er brennbart.
Ildsteder fra Nordpeis har sekundærforbrenning og
er rentbrennende. Ved sekundærforbrenning skjer
forbrenningen i to trinn: Først brenner veden, deretter
antennes røykgassene av forvarmet luft. Dette gjør at
nye ildsteder har minimalt med utslipp av sotpartikler
og uforbrente gasser (for eksempel CO) og er bedre
for miljøet. Ved går under betegnelse fornybar
ressurs/biobrensel. Rentbrennende ildsteder trenger
med ren og tørr ved med fuktinnhold mellom 16% til 20%.
N-21A Exclusive
Stål
Varmebestandig lakk
100
Fyringsventil
Ren forbrenning
9-25
4,5-9 kW
40
Topp
Ytre Ø150
246,5 °C
7,3
>12
3

300 cm²
450 cm²
500 mm
5,4 kW
> 65
<1500 mg/m³
196,4 °C
12 Pa
Ved
25-30
1,1
45
40-50
Intermitterende*
Sørg for at angitte minimumsavstander overholdes (FIG 1).
Ved toppmontering til stålpipe henviser vi til respektive
fabrikats monteringsanvisning. Overhold de
sikkerhetsavstandene montering av stålpipen krever.
Innsatsen er levert med justerbare ben. Bena monteres
på innsatsen ved hjelp av medfølgende bolter og skiver.
Det bakre ben benet monteres fast til innsatsen med
bolter og skiver.
Monter friskluft tilførselstilkoblingen som vist på tegning.
Skru til med medfølgende Torx nøkkel.
En pipe stuss er ferdig montert for tilkoling bakover.
Om du ønsker dette fjern deksel fra varmeskjoldet med
et egnet verkøy.
For å få tilgang til toppmontering følg stegene under:
1. Skru løs stuss med medfølgende verktøy.
2. Vri røykstussen som vist på tegning.
3. Skru fast stussen til innsatsen.
4. Legg på plass kulefangeren.
-
sjonale regler. For tilkobling til pipe, følg anbefalinger fra
pipeleverandør.
1. Monter varmesjoldet ved å bøye sidene som vist på
tegning.
2. Plasser det på sin plass, sklik at det passer med
kroker på bakre varmeskjold.

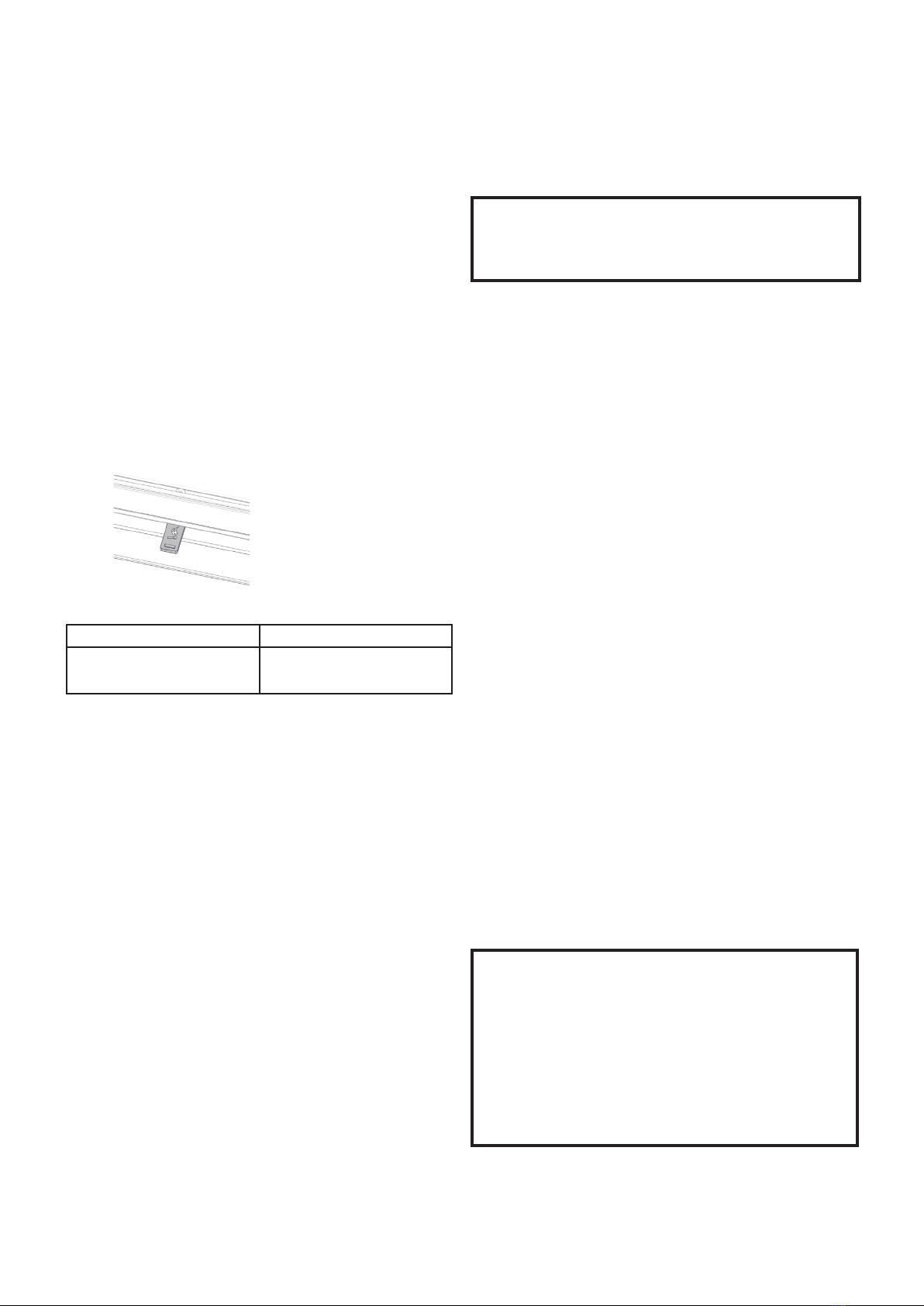

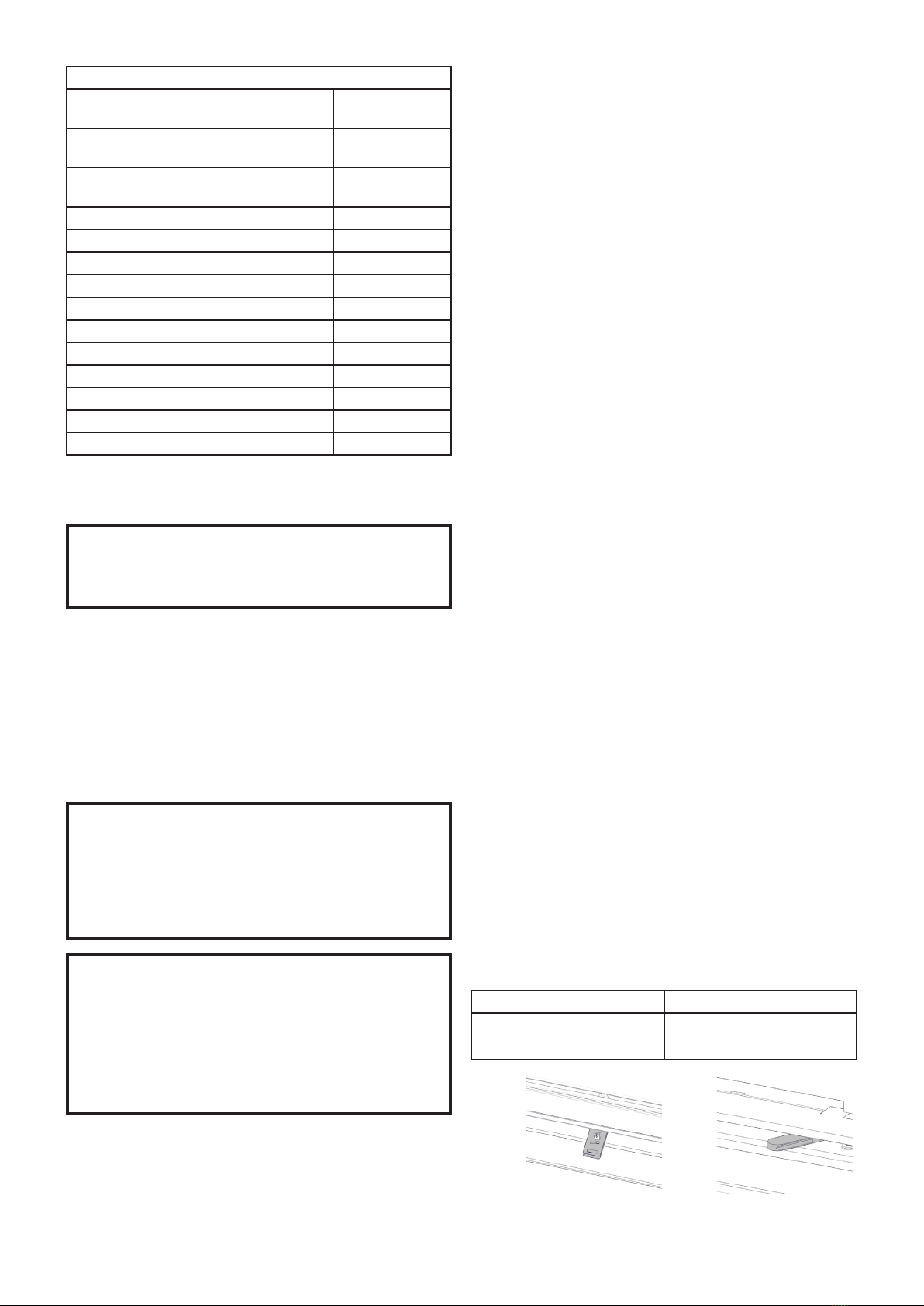

Innsatsen er utstyrt med et håndtak som er ment til å
brukers for luft regulering og åpning.
Når innsatsen er i en oppreist stilling og før du monterer
den inn i en omramming, se til at alle driftsjusteringgs-
muligheter fungerer tilfredstillende.
Se også FIG 8 & FIG 8a.
Trykket inn = Stengt
Drat ut = Åpen
Venstre = Stengt
Høyre = Åpen
4

For deaktivering følg instruksjonen under
- åpne døren,
- lås fast fjeren ved å skru fast skruen - A,
- løft døren ut og skru løs skruen - B, når du hører
en lyd er mekanismen deaktivert,
- sett døren tilbake på plass - C.
Det anbefales å bruke peisen noen ganger for å herde
lakken før evt. maskering og maling. Bruk kun
maskeringstape. Løsne tapen forsiktig for ikke å skade
lakken.
Når ildstedet er installert og alle forskrifter er overholdt,
kan det tennes opp.
Unngå kraftige støt når det legges ved inn i
brennkammeret da dette kan skade isolasjonsplatene.
Vær oppmerksom på at fukt i isolasjonsplatene kan gi
en treg forbrenning de første opptenningene. Dette vil
løse seg når fuktigheten fordamper. Fyr evt. med døren
på gløtt de 2-3 første gangene.
Røyken og
lukten er ikke helseskadelig og vil forsvinne.
Fin hugget (diameter 3-5 cm)
Lengde : 25-30 cm
Omtrentlig mengde: 2,1 kg
tak i veden før døren lukkes. Åpne opptenningsventilen
og pipen er blitt varm, stenges opptenningsventilen. I
motsatt fall kan ildstedet og pipen bli overopphetet.
dødd ut, kan ny ved legges inn. Dra glørne frem når du
legger inn ny ved, slik at den nye veden antennes forfra.
Døren skal settes på gløtt hver gang det legges i ny ved
Kløyvd ved (diametre of 6-9 cm)
Lengde: 25-30 cm
Normal lmengde: 1,46 kg/h
Maks mengde 2,5 kg/h
rundt er uheldig da dette gir økt forurensning og økt
fare for skorsteinsbrann. Fyr aldri slik at ildsted eller
rør blir rødglødende. Steng fyringsventilen hvis dette
skjer. Optimal regulering av fyringsventilen krever litt
en naturlig fyringsrytme.
Minst en gang i løpet av fyringssesongen bør ildstedet
inspiseres grundig og rengjøres (gjerne i forbindelse
med feiing av skorstein). Hvordan rengjøre etter at
pipen er feiet .
Se til at alle sammenføyninger er tette, og at pakninger
ligger riktig. Pakninger som er slitt eller deformert bør
skiftes ut.
Husk at ildstedet alltid må være kaldt før det inspiseres.
Asken må fjernes med jevne mellomrom. Vær
døgn etter at ilden har opphørt. Det anbefales imidlertid
å la det ligge igjen et lag aske i bunnen, da dette bidrar
til å isolere brennkammeret. Bruk en beholder av ikke
brennbart materiale når du fjerner asken.
Vær varsom med Thermotteplatene ved fjerning av
aske, spesielt ved bruk av askespade.
som slitasjedeler som det er behov for å bytte etter
noen år. Slitasjen er direkte påvirket av bruken av
ildstedet. Nordpeis gir ett års garanti på deisse delene.
Utover denne garantiperioden kan delene kjøpes.
A. Røykvenderplate
B. Bakplate
C. Venstre bunn front
D. Høyre bunn front
E. Bunn venstre
F. Bunn høyre
G. Sideplate venstre / høyre
Dersom det er nødvendig å ta ut thermotteplatene
Merk: Ved bruk av for lang ved vil det medføre ekstra
belastning som kan knekke platene, dersom veden blir
liggende i spenn mellom sideplatene.
5

Dersom glassruten er sotete, kan det være nødvendig å
pusse/rengjøre glasset. Bruk glassrens som er beregnet
for dette (NB! Vær forsikting, glassrens kan skade
lakken på dørrammen og pekninger). Brukes andre
rengjøringsmidler kan det skade glasset. Et godt tips til
rengjøring er å bruke en fuktig klut eller kjøkkenpapir
med litt aske fra brennkammeret. Gni asken rundt på
glasset og tørk av med et rent og fuktig kjøkkenpapir.
Med jevne mellomrom kan det være nødvendig å skifte
tetningslistene på døren for å sikre at ildstedet fortsatt
er tett og fungerer optimalt. Disse fås kjøpt i sett med
keramisk lim inkludert.
Ildfast glass kan ikke gjenvinnes. Alt av gammelt
peisglass, brekkasje eller annet ubrukelig ildfast glass,
må kastes i restavfallet. Ildfast glass har høyrere
smeltetemperatur, og kan derfor ikke gjenvinnes
sammen med brukt emballasjeglass. Blandes dette
med brukt emballasjeglass, ødelegges råvaren og
gjenvinning av brukt emballasjeglass kan i verste fall
stoppe. Når du sørger for at ildfast glass ikke havner i
returpunktene, er det en hjelp som er et viktig bidrag for
miljøet.
Emballasjen som følger produktet skal gjenvinnes etter
det gjeldene lands forskrifter.
Den beste måten å tenne opp et ildsted er ved bruk av
opptenningsbriketter og kløyvet, tørr småved. Aviser gir
mye aske og trykksverten er ikke bra for miljøet.
Reklamer, magasiner, melkekartonger og lignende er
ikke egnet for opptenning i peis. Det er viktig med god
lufttilførsel ved opptenning. Når pipen blir varm øker
trekken og døren kan lukkes.
Bruk alltid ren og tørr ved med et maksimalt fuktinnhold
på 20%. Fuktig ved krever mye luft til forbrenningen
fordi det må brukes ekstra energi/varme til å tørke ut
det fuktige treet. Dette gir mindre varmeavgivelse til
omgivelsene samtidig som det fører til sotdannelse på
glasset og i pipen, med fare for beksot og pipebrann.
For å forsikre seg om at veden er tørr, bør treet
felles om vinteren og lagres om sommeren under tak
på et sted med god utlufting. Vedstabelen må aldri
dekkes av en presenning som ligger mot jorden, da
presenningen vil fungere som et tett lokk som vil
forhindre veden i å tørke. Oppbevar alltid en mindre
mengde ved innendørs i noen dager før bruk, slik at
Det er best å fyre jevnlig med en liten mengde ved. Hvis
det legges for mange kubber på et glødelag vil det være
for lite tilsig av luft til at temperaturen i brennkammeret
blir høy nok. Ved for lav temperatur i brennkammeret
forsvinner gass uforbrent ut igjennom pipen.
For lite luft kan også medføre at glasset sotes. Tilfør
derfor luft til bålet like etter at brenselet er lagt på, slik at
forbrennes. Åpne opptennings-/fyringsventilen eller ha
Merk at lufttilførsel til forbrenningen også kan bli for
varme opp hele ildstedet til en ekstremt høy temperatur
(gjelder fyring med lukket, eller nesten lukket dør). Fyll
derfor aldri brennkammeret helt opp med ved.
6

Alle typer tre, som bjørk, bøk, eik, alm, ask og frukttre
kan brukes som brensel i innsatsen. Tresorter har
forskjellige hardhetsgrader - jo høyere hardhetsgrad
veden har, desto høyere er energiverdien. Bøk, eik og
bjørk har den høyeste hardhetsgraden.
7

Pipen er tilstoppet. Kontakt feier/se fyrings DVD for ytterligere informasjon
eller rens røykrør, røykvenderplate og brennkammer.
Røykrøret er tilsotet, eller det er sotansamling på
røykvenderplaten.
Røykvenderplaten kan sitte galt. Kontroller monteringen av røykvenderplaten - se bruksan-
visning.
Undertrykk i rommet der ildstedet står. For lite trekk,
huset er for ”tett”.
Fyr opp med et åpent vindu i rommet. Hjelper dette,
rommet.
Undertrykk i rommet - kjøkkenvifte og/eller sentralt
ventilasjonsanlegg trekker for mye luft ut av rommet.
Slå av/reguler kjøkkenvifte og/eller annen ventilasjon.
Røykrør fra to ildsteder er tilsluttet skorsten i samme
høyde.
Monter om slik at høydeforskjell mellom røykrør er minst
30 cm
Røykrøret heller nedover.
pipe, min. 10 grader. Evt. montering av røyksuger.
Røykrøret stikker for langt inn i pipeløpet. Monter om røykrøret slik at det ikke stikker inn i pipeløpet,
men avsluttes 5 mm før pipens innervegg.
Evt. montering av røyksuger.
Feieluke i kjeller eller loft står åpen og skaper falsk
trekk.
Feieluker må alltid være lukket. Utette eller defekte feielu-
ker må skiftes.
Spjeld/trekkventiler eller dører på ildsteder som ikke er
i bruk står åpne og skaper falsk trekk.
Steng spjeld, dører og trekkventiler på ildsteder som ikke
er i bruk.
Åpent hull i pipen etter fjernet ildsted skaper falsk
trekk.
Hull må mures igjen.
Defekt murverk i pipen, f.eks. utetthet rundt rørgjen-
nomføring og/eller ødelagt vegg i røykløp som skaper
falsk trekk.
Tett igjen og puss alle sprekker og utettheter.
For stort tverrsnitt i pipen gir liten eller ingen trekk. Pipen må rehabiliteres, evt. montering av røyksuger*.
For lite tverrsnitt, klarer ikke å transportere all
røykgass ut
Bytt til et mindre ildsted eller bygg ny pipe med større
tverrsnitt. Evt. montering av røyksuger.
For lav pipe som gir dårlig trekk. Øk pipehøyden og/eller monter pipehatt/røyksuger*.
Pipen ligger for lavt i forhold til omkringliggende ter-
reng, bygninger, trær e.l.
Øk pipehøyden og/eller monter pipehatt/røyksuger*.
Øk pipehøyden og/eller monter pipehatt/røyksuger*.
lekkasje i underkant av ildstedet el. for stor pipetrekk.
Vanskelig å regulere forbrenningen og veden brenner
fort opp.
Eventuelle lekkasjer må tettes. Trekken kan reduseres
ved hjelp av en trekkbegrenser eller evt. spjeld.
Obs! En lekkasje på bare 5 cm² er nok til at 30 % av den
produserte varmluften forsvinner ”rett i pipa”.
Røykvenderplaten kan sitte galt. Kontroller monteringen av røykvenderplaten - se bruksan-
visning.
Hvis du bruker ovnstørket tre, krever dette mindre
lufttilførsel enn ved normal brensel.
Skru ned lufttilførselen.
Skift ut tetningslistene hvis de er nedslitte, kontakt for-
handler.
Pipen er for stor. Kontakt feier/ovnsforhandler for ytterligere veiledning.
Treet er for vått. Bruk kun tørr fyringsved med en maksimal fuktighet på
20 %.
Luftventilen er lukket for mye. Åpne ventilen så det tilføres mer luft til forbrenningen.
Ved ilegg av ny ved skal ventiler alltid ha full åpning eller
Dårlig forbrenning (for lav temperatur i ovnen) Følg instruksjonene for riktig fyring som beskrevet.
Feil fyring (fyring med avfallstre, malt tre, impregnert Fyr utelukkende med ren og tørr ved.
Det oppstår en trykkutjevning i brennkammeret. Lukk opp ventiler ca 1 min. før døren åpnes - unngå å
åpne døren raskt.
Døren åpnes når det er ild i brennkammeret. Åpne døren forsiktig og/eller kun ved gløding.
Forbrenningstemperaturen er for lav. Øk lufttilførselen.
Treet er for fuktig og inneholder vanndamp. Fyr utelukkende med ren og tørr ved.
Ufullstendig forbrenning. Øk lufttilførselen.
8

Eiendommens adresse Gnr Bnr Tlf
Eiers navn Adresse Postnummer Sted
Montørens navn Adresse Postnummer Sted
Ildstedstype og fabrikk Brenseltype
Skorstenstype (Eks. tegl, type elemtskorsten) Dimensjon i cm² Ant. ildsteder
på skorstenen
Installasjonen er kontrollert av Adresse Postnummer Sted
Følgende ble kontrollert av montør under installasjonen:
Er ildstedet montert etter monteringsanvisning?
Er avstanden til brannmur kontrollert?
Er avstanden til brennbart materiale kontrollert?
Er avstanden til tak kontrollert?
Er det plate under og foran ildstedet?
Tåler gulvet vekten av ildsted med omramming?
Er det feiemuligheter for ildsted og røykrør?
Er ildstedet sikret nok tilførsel av forbrenningsluft via lufteventiler?
Er røykrøret montert i skorstenen etter skorstensprodusentens anvisninger?
Er skorstenen egnet for tilkobling av det aktuelle ildstedet?
Har skorstenen passende dimensjon?
Finnes produktdokumentasjon med monteringsanvisningen på byggeplass?
Installert .................................................. ................................... ..........................................................................
Sted Dato Montørens signatur
Installasjonen er kontrollert ved hjelp av:
Utfylt sjekkliste
Visuell kontroll
Videokamera
Annet: .......................................................................................................................................................................
..................................................................................................................................................................................
Installasjonen er kontrollert og funnet i orden:
Kontrollert .................................................. ................................... ......................................................................
Sted Dato Kontrollørens signatur
9

Chimney Draft 11
Air Supply 11
Assembling and adjusting the legs 12
Flue collar and connection 12
Assembling Front Heat Shield 13
Operational control 13
Cleaning and inspection 14
Ashes 14
Thermotte™ 14
Door and glass 14
1. Please follow the installation manual when
pipe to the surrounding materials.
2. Before use, please carefully read the user manual
and follow the instructions.
never be reduced or partially obstructed. This may
lead to overheating, which again can cause house
5. Never use other fuel than natural dry chopped
wood. Briquettes, peat, coke, coal and waste
from construction materials develops far higher
temperatures and emissions than natural wood.
Since your product has been designed for use
with natural wood only, other fuels may damage
the product, chimney and surrounding
constructions.
6. In case of damage to glass or door gasket, all use
of the product must be discontinued until the
damage has been repaired.
7. Products connected to a vented steel chimney must
never be operated with open or ajar door other than
reloading of wood or shortly during kindling process.
Even if not required in your area, it is always
10

All our products are tested according to the latest
European requirements and also
which include particle
tests. However, several European countries have local
regularly. It is the responsibility of the client that these
regulations are complied with in the country/region
responsible for incorrect installation.
Important to check
:
materials
Compared with older models, the clean burning inserts
chimney. Even the best insert will not work properly
if the chimney does not have the right dimensions or
is not in good working order. The draught is mainly
controlled by gas temperature, outside temperature, air
supply as well as the height and inner diameter of the
chimney. The diameter of the chimney should never
requirements at nominal heat output,
The draught increases when:
increases
in case the chimney is too large relative to the insert,
as the chimney does not heat up well enough. In such
cases you may want to contact professional for
evaluation of possible measures. Draught that is too
strong can be controlled with a damper. If necessary,
contact a chimney sweeper.
sytem. In case of simultaneous operation with other
air provided.
A set for fresh air supply is available as an accessory.
This will ensure that the air supply to the combustion
fans and other factors which can create a down-draught
in the room. In all new constructions, we strongly
recommend the product is designed and prepared
for direct supply of outside air. In older houses also,
the use of fresh air supply set is also recommended.
the wood and a soot deposits in the chimney.
Inserts from Nordpeis all have secondary combustion
and are clean burning. The combustion takes place
gases from the fumes are lit by the heated air. This
ensures that new inserts have minimal emissions of
soot particles and un-burnt gases (such as CO) and
are thus better for the environment. Clean burning
inserts require a small amount of wood to obtain good
heat output. Use exclusively clean and dry wood. We
recommend seasoned hardwood with a maximum
moisture content of 20%.
11

( ).
When connecting a steel chimney to the top outlet use
the security distances required by the manufacturer.
The insert is delivered with adjustable legs. The legs
are mounted on to the insert using the added bolts and
washers - fasten it as shown on the drawing.
The bracket, rear leg is also adjustable. Assemble the
leg to the body by provided bolts and washers.
Assemble air inlet as shown on the drawing. Fasten it
with screw by a torx key provided.
A chimney adapter is set in a rear chimney connection
remove a lid from rear shield by a suited tool.
1. Unscrew fastening bolts by provided tools.
2. Turn arround chimney adapter as shown on
the drawing.
3. Screw in the bolts to the body.
4. Place in the socket a rod stopping a chimney
sweeper ball.
N-21A Exclusive
Steel
Heat resistant varnish
/ Decorative chrome
100 kg
Ignition air vent control
and air vent control
Clean burning
(Secondary combustion)
9-25
4,5-9,0
40
Top and rear
Outer 150
246,5
7,3
14-25
300
450
500
5,4
> 65
<1500 mg/m³
196,4
>12
Wood logs
25-30
1,1
45
50
Intermittent*
12

chimney, follow the recommendations from the chimney
manufacturer.
1. Assemble front cover by bending its sides as shown
on the drawing.
2. Place the radiation shield cover on its place as,
take care that slots at the end of cover matches to
hooks of rear cover.
The insert is equipped with an handle, which is intended
for operating vents.
When the insert is in upright position, and
control that all functions
are easy to maneuver and appear satisfactory. See also
FIG 8 & FIG 8a
Pushed in = closed
Pull out = open
Left position = closed
Right position = open
In order to deactivate - follow instruction below:
- open the door,
- lock the spring by fastening the screw - A,
- lift the door up and unfasten the screw - B,
when a noise could be heard the self-closing door is
deactivated,
- lower the door back to its place - C.
It is recommended to use the insert a few times in order
to let the varnish harden before any eventual masking
and painting. Only use water based breathing paint and
a designated masking tape. Carefully remove the tape
in order not to damage the varnish.
When the insert is assembled and all instructions have
Take care when inserting logs into the burn chamber, in
order not to damage the Thermotte plates.
This will be resolved once the humidity has evaporated.
the insert is used.
. Both the smoke and
Kindling wood
Finely chopped (diameter of 3-5cm)
Length: 25-30cm
Ca. amount pr lighting : 2,1 kg (beech)
Place the air vent control in ignition (FIG A) (Pull out).
Insert small, dry pieces of wood, ignite and ensure the
normally.
When there is a glowing layer of ash, new wood logs
can be inserted. Pull the hot ember to the sides of the
combustion chamber when inserting new logs so that
the wood is ignited from the bottom. Insert 2 logs. One
positioned diagonally to the bottom with left end closer
to left front side of window pane. The second leaned
Chopped wood - 2 logs (diametre of 6-9cm)
Length: 25-30cm
around the clock increase pollution as well as the risk
this happen. Regulation of the air vent control takes
some experience, but after a little while a natural rhythm
13

(NB! Be careful, even dedicated glass cleaner can
damage the varnish on the door frame and the gaskets).
A good advice for cleaning the glass is to use a damp
cloth or kitchen roll paper and apply some ash from the
burn chamber. Rub around the ash on the glass and
paper.
Periodically, it may be necessary to change the gaskets
on the door to ensure that the burn chamber is air tight
and working optimally. These gaskets can be bought as
a set, usually including ceramic glue.
Ceramic glass cannot be recycled. Old glass, breakage
or otherwise unusable ceramic glass must be discarded
as residual waste. Ceramic glass has a higher melting
temperature, and can therefore not be recycled together
with glass. If mixed with ordinary glass, it would
damage the raw material and could, in worst case end
the recycling of glass. It is an important contribution to
the environment to ensure that ceramic glass does not
end up with the recycling of ordinary glass.
The packaging accompanying the product should be
recycled according to national regulations.
For detailed description of the warranty conditions see the enclosed
warranty card or visit our website
The is placed on the side of the insert.
The insert should be inspected thoroughly and clened
at least once per season (possibly in combination with
the sweeping of the chimney and chimney pipes).
How to get access to soot after a chimney sweep see
drawing .
Ensure that all joints are tight and that the gaskets are
rightly positioned. Exchange any gaskets that are worn
or deformed.
Remember that the insert must always be cold when
inspected.
The ashes should be removed at regular intervals.
Be aware that the ashes can contain hot ember even
of non-combustible material to remove the ashes. It is
recommended to leave a layer of ashes in the bottom
as this further insulates the burn chamber.
Take care with the Thermotte plates when the ashes are
removed, particularly when using an ash shovel, so as
not to damage them.
as “wear and tear” parts which will require to be exchan-
ged after some years.The wear time will depend on the
individual use of your product.
After this, replacements can be purchased.
B. Back plate
C. Bottom front left
D. Bottom front right
E. Bottom plate left
F. Bottom plate right
G. Side plate right / left
In case it is necessary to take out the insulation plates,
this is done in following order - see FIG 11 to FIG 15.
Please note: Wood logs that are too long can cause
additional strain and crack the plates, due to the tension
created between the side plates.
Should there be any soot on the glass it may be
necessary to clean it. Use dedicated glass cleaner,
as other detergents may damage the glass.
14

briquettes and dry kindling wood. Newspapers cause
a lot of ash and the ink is damaging for the environment.
increases and door can be closed
Use clean and dry wood with a maximum moisture
content of 20%. Humid wood requires a lot of air for the
combustion, as extra energy/heat is required for drying
This in addition creates soot in the chimney with the risk
In order to ensure that the wood is dry, the tree should
be cut in winter and stored during the summer, covered
and in a location with adequate ventilation. The wood
pile must never be covered by a tarpaulin lying against
the ground as the tarpaulin will then act as a sealed lid
that will prevent the wood from drying. Always keep a
small amount of wood indoors for a few days before use
so that moisture in the surface of the wood can
evaporate.
Not enough air to the combustion may cause the glass
combustion chamber are properly burnt. Open the air
-
mes to establish properly on the wood.
Note that the air supply for the combustion also can
quickly heats up the whole combustion chamber to an
extremely high temperature (when using with a closed
or nearly closed door). For this reason you should never
All types of wood, such as birch, beech, oak, elm, ash
and fruit trees, can be used as fuel in the insert. Wood
dense the wood is, the higher the energy value. Beech,
oak and birch has the highest density.
Karlsvik SINTEF Energy Research AS and Heikki Oravainen, VTT.
15

The chimney is blocked. Contact a chimney sweeper / dealer for more information or clean
Downdraught in the room caused by no draught, that the
house is too “air tight”. must be installed in the room.
Downdraught in the room – caused by extractor and/or
central ventilation system that pulls too much air out of
the room. vents must be installed.
same chimney at the same height. pipes must be of at least 30 cm.
the chimney. 10º from smoke dome to chimney. Possibly install a smoke suction
device*.
-
ney but ends 5 mm before the chimney inner wall. Possibly install a
smoke suction device*.
Soot hatch in the basement or attic that is open and thus
creating a false draught.
Soot hatches must always be closed. Hatches that are not tight or
are defected must be changed.
not in use are open and create a false draught. not in use.
been removed, thus creating a false draught.
Defect masonry in the chimney, e.g. it is not airtight
the chimney creating a false draught.
Seal and plaster all cracks and sites that are not tight.
The cross-section in the chimney is too large which
results in no or very low draught. device*.
The cross-section in the chimney is too small and the
chimney cannot carry out all the smoke. cross section. Possibly install a smoke suction device*.
The chimney is too low and hence a poor draught. Increase the height of the chimney and/or install a chimney cap/
smoke suction device*.
The chimney is too low in relationship to the surrounding
terrain, buildings, trees etc.
Increase the height of the chimney and/or install a chimney cap/
smoke suction device*.
Turbulence around the chimney due to the roof being too Increase the height of the chimney and/or install a chimney cap/
smoke suction device*.
to a leakage under the lower border of the insert or too
-
tion and the wood burn up too quickly.
possibly a damper can reduce the chimney draught. NB! A leakage
of only 5 cm2 is enough for 30% of the heated air to disappear.
-
tions.
In case of using oven-dried wood, this requires less air
supply than when using normal wood. Turn down the air supply.
Replace the gaskets, contact your dealer.
The chimney is too large. Contact chimneysweeper or other professional for more details.
The wood is too wet. Only use dry wood with a humidity of maximum 20%.
The air vent control is closed too tightly.
Open the air vent control to add air to the combustion. When new
wood logs are inserted all vent controls should be completely
take on the wood.
Bad combustion (the temperature is too low). Follow the guidelines in this user guide for correct combustion.
Using wrong material for combustion (such as: painted
or impregnated wood, plastic laminate, plywood etc). Ensure to use only dry and clean wood.
A levelling out of pressure occurs in the burn chamber. Open the air vent control for about 1 min before opening the door –
avoid opening the door too quickly.
chamber. Open the door carefully and/or only when there is hot ember.
The combustion temperature is too low. Increase the air supply.
The wood is humid and contains water damp. Ensure to use only dry and clean wood.
Increase the air supply.
16

Skorstensdrag 18
Lufttillförsel 18
Krav på eldstadsplan 18
Montera de främre stödbenen 19
Montera det bakre fästbenet 19
Luftintag 19
Bakre rökgasanslutning 19
Övre rökgasanslutning 19
Montera främre värmesköld 19
Rengöring och inspektion 20
Aska 20
Thermotte™ 20
Lucka och glas 21
1. Följ anvisningarna i denna monteringsanvisning när
du ansluter kaminen/eldstaden till skorsten/rökrör.
Om du väljer anslutningssätt annat än det som anges
i dessa anvisningar måste du ta med i beräkningen
den påverkan som värmestrålningen från rökröret har
på omgivande material.
2. Läs bruksanvisningen innan användning, och följ alla
anvisningar.
3. Konvektionsöppningar får inte reduceras eller på
något sätt täppas till. Om de gör det kan följden bli
överhettning, vilket i sin tur kan leda till att det börjar
brinna i huset eller att produkten skadas allvarligt.
4. Använd endast avsedda produkter för att tända
kaminen.
5. Elda kaminen endast med torkad, kluven ved.
Briket ter, torv, koks, kol och byggavfall genererar
mycket högre temperatur och mer utsläpp än ved.
Din produkt är avsedd för eldning med ved (andra
bränslen kan skada produkten, skorstenen och
omgivande konstruktioner).
6. Sluta omedelbart använda produkten om dess glas
eller luckans packning visar tecken på att vara
skadade. Använd produkten igen först när skadan är
reparerad.
7. Produkter som har ventilerad stålskorsten får aldrig
användas med öppen dörr förutom när man lägger in
ved eller korta perioder vid upptändning.
17

Alla våra produkter har testats i enlighet med de
senaste europeiska kraven samt enligt
där partikeltestning
ingår. Flera europeiska länder har dock lokala
bestämmelser för installation av eldstäder som
regelbundet omarbetas.
Kunden ansvarar för att följa bestämmelserna som
gäller i landet/regionen där eldstaden installeras.
Nordpeis AS tar inget ansvar för felaktig installation.
Viktiga kontroller
(observera att denna lista inte är fullständig):
material
och bakplatta
sådana krävs
lättantändlig vägg
Jämfört med äldre modeller ställer dagens
renbrännande insatser betydligt högre krav på
skorstenen. Om skorstenen inte har rätt mått eller är
i dåligt skick spelar det ingen roll hur bra eldstaden
är. Draget beror huvudsakligen på rökgastemperatur,
utomhustemperatur, lufttillförsel samt skorstenens höjd
och invändiga diameter. Skorstenens diameter får
aldrig vara mindre än rök-/skorstensstosen.För krav på
Draget ökar när:
skorstenen blir varmare än utomhusluften
skorstenens aktiva längd över eldstaden ökas
lufttillförseln till förbränningen är god
Om skorstenen är för stor i förhållande till insatsen kan
det bli svårt att få rätt drag, eftersom skorstenen inte
värms upp tillräckligt. I sådana fall kan det vara lämpligt
att kontakta en sakkunnig person för förslag på möjliga
åtgärder. Ett för stort drag kan begränsas med en
dragbegränsare. Kontakta en sotare vid behov.
sats säkerställer att lufttillförseln påverkas mindre av
som kan skapa undertryck i rummet. Vi rekommenderar
starkt att produkten är konstruerad och förberedd för
direkt tillförsel av utomhusluft i alla nya byggnader.
Även i äldre hus rekommenderar vi att en sats för
friskluftstillförsel installeras. Otillräcklig lufttillförsel kan
glaset, sämre utnyttjande av veden och sotavlagringar i
skorstenen.
Det krävs 30 cm eldstadsplan framför produktet och
100 mm utmed vardera sida om golvet är av brännbart
material.
Nordpeis eldstader har sekundärförbränning och
är renbrännande. Vid sekundärförbränning sker
förbränningen i två steg: Först brinner veden, sedan
antänds rökgaserna av den förvärmda luften. Det gör
att du behöver mindre vedmängd för att uppnå samma
av sotpartiklar och oförbrända gaser (t.ex. CO). Elda
endast med ren och torr ved. Trä räknas som förnybar
resurs/biobränsle. Renbrännande eldstäder behöver lite
ren och torr ved.
N-21A Exclusive
Stål
Värmetålig lack
100
Eldningsventil
Renbrännande
9-25
4,5-9
40
Top and rear
Outer 150
246,5
7,3
14-25
18

300
450
500
5,4
> 65
<1500 mg/m³
196,4
>12
Wood logs
25-30
1,10
45
40-50
Intermitterende*
Kontrollera att säkerhetsavstånden är uppfyllda (FIG 1).
När en stålskorsten ansluts till toppanslutningen ska de
säkerhetsavstånd som tillverkaren föreskriver använas.
Insatsen levereras med inställbara ben. Benen mon-
teras på insatsen med hjälp av de skruvar och brickor
som medföljer – fäst så som visas i ritningen.
Även det bakre fästbenet går att justera. Montera benet
på huset med hjälp av de skruvar och brickor som medföljer.
Montera luftintaget så som visas i ritningen. Fäst det
med en skruv med hjälp av den insatsnyckel som
medföljer.
En skorstensadapter sätts på plats på den bakre på
skorstensanslutningen. Ta bort ett lock från den bakre
skölden med hjälp av lämpligt verktyg om du vill
använda den bakre skorstensanslutningen.
Följ stegen nedan för att använda den övre rökgasans-
lutningen:
1. Skruva loss fästskruvarna med de verktyg som
medföljer.
2. Vrid skorstensadaptern så som visas på ritningen.
3. Skruva i skruvarna i huset.
4. Sätt en stång i urtaget för att hindra en skorstensfe
jarborste.
1. Montera främre skydd genom att böja kanterna så
som visas i ritningarna.
2. Placera strålningsvärmeskölden så som visas.
Var noga med att urtagen längs skyddets kant passar
in med det bakre skyddets hakar.
Insatsen har ett handtag för att kontrollera luftintagen.
Kontrollera, med insatsen i upprätt läge och innan du
monterar ramen, att alla funktioner går lätt att använda
och ser ut att vara i gott skick. Se även Fig 8 och Fig 8a.
Intryckt = stängd
Utdragen = öppen
Till vänster = stängd
Till höger = öppen
19

För att koppla från – följ anvisningarna nedan:
– öppna luckan,
– lås fjädern genom att dra åt skruven – A,
– lyft upp luckan och lossa skruven – B. När ett
ljud hörs är den självstängande luckan frånkopplad;
– sänk ned luckan tillbaka på sin plats - C.
Vi rekommenderar att du använder insatsen några
gånger för att härda lacken innan du sätter fast
maskeringstejp eller målar ramen. Använd endast
-
gstejp. Ta bort tejpen försiktigt så att lacken inte skadas.
När insatsen installerats och alla anvisningar följts kan
eldstaden tändas.
Var försiktig när du lägger in ved i förbrännings-
kammaren så att Thermotte-plattorna inte skadas.
Den vågräta märkningen på förbränningskamma-
rens baksida anger den maximalt tillåtna höjden på
inlagd ved. Se ritningen i FIG 13. Observera att det kan
-
re förbränning de första gångerna insatsen används.
Detta upphör så snart fukten har avdunstat.
Både röken och lukten försvinner och innebär ingen

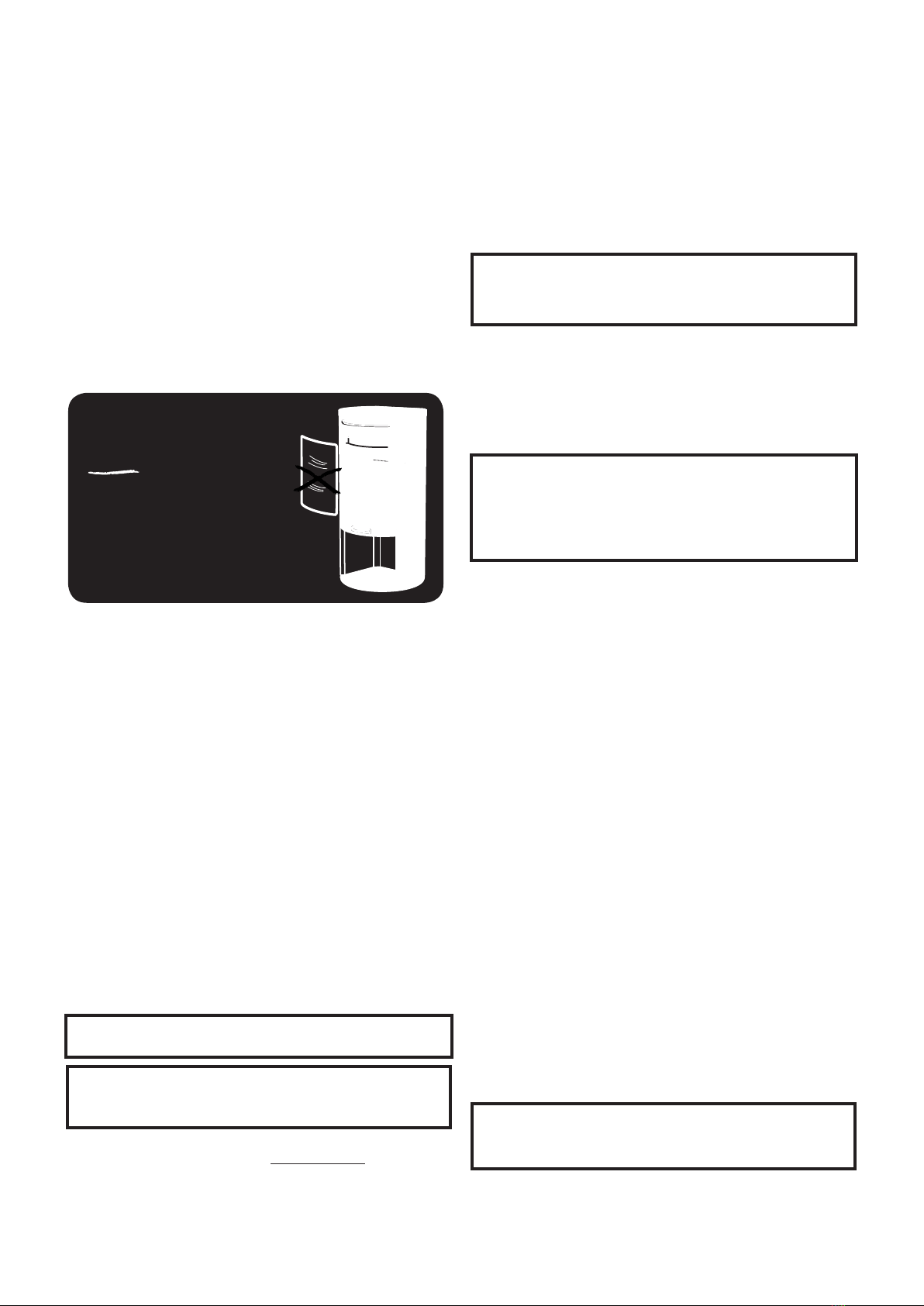

Finkluven ved (3–5 cm diameter)
Längd: 25–30 cm
Ungefärlig mängd per tändning: 2,1 kg (björk)
Ställ eldningsventilen i tändningsläge (Fig. A) (dra ut).
Lägg in torr småved, tänd och låt det ta sig ordentligt i
varm, förs eldningsventilen från tändningsläget och
elden regleras på vanligt sätt.
När ett lager glödande kol bildats kan du lägga in ny
ved. För glöden mot förbränningskammarens sidor så
att veden tänds underifrån när du lägger in ny ved. Lägg
in två vedklabbar. Lägg en diagonalt mot botten med
vänster ände närmare fönstrets främre vänstra sida.
Luta den andra diagonalt mot den första. Ställ in eldnin-
gsventilen på 45 % öppet spjäll. Elden ska brinna med
ljus och livlig låga.

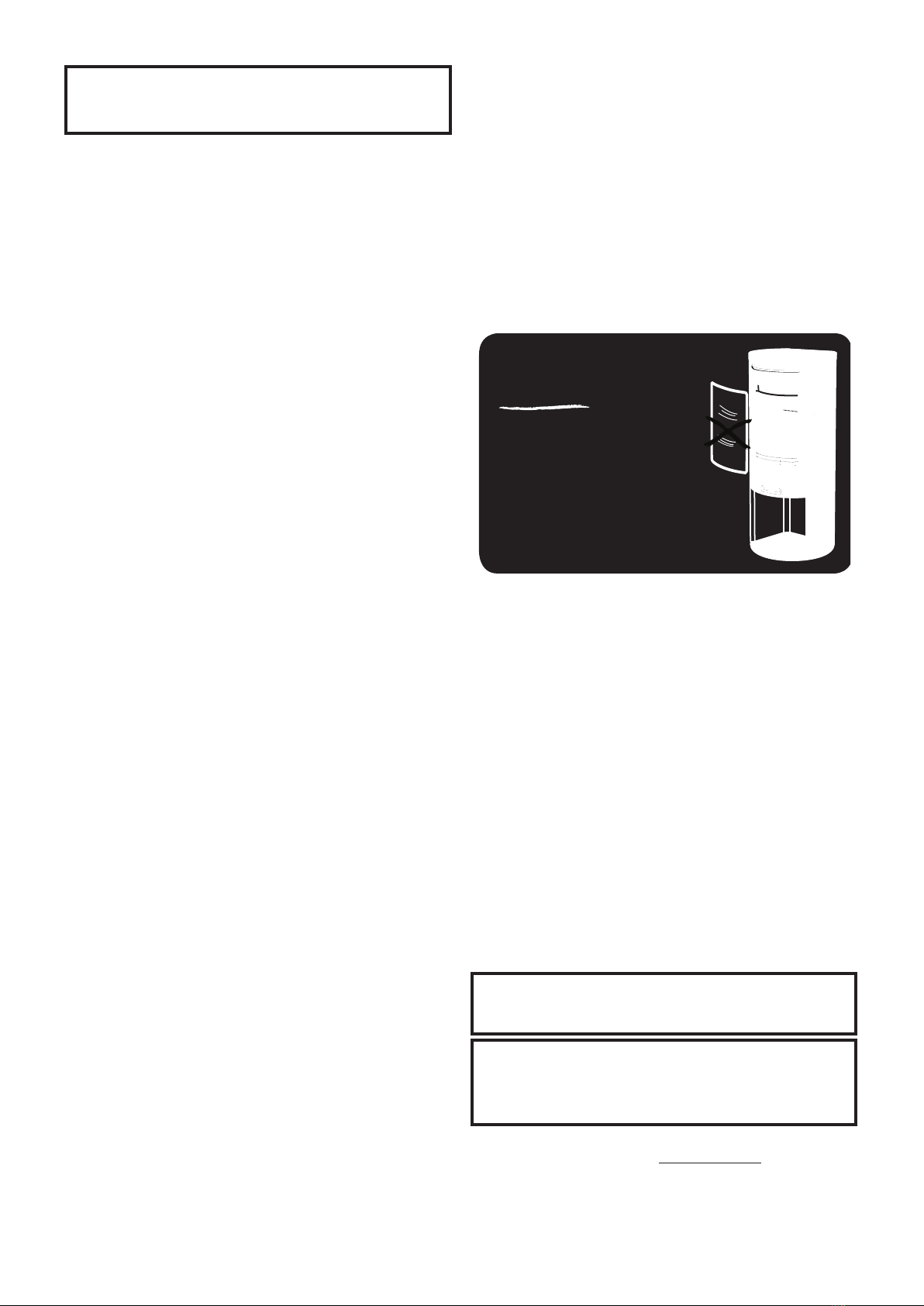

Kluvet trä – två klabbar (6–9 cm diameter)
Längd: 25–30 cm
Normal mängd för påfyllning. 1,46 kg/tim
Om insatsen används med dålig förbränning och om
eldning sker dygnet runt ökar såväl föroreningarna
som risken för skorstensbrand. Låt aldrig insatsen eller
rökröret bli glödande röda. Stäng eldningsventilen om
detta skulle ske. Det krävs en del erfarenhet för att
ställa in eldningsventilen rätt, men efter ett tag lär du dig
att hitta eldens naturliga rytm.
IProduktet bör inspekteras och rengöras grundligt minst
en gång per eldningssäsong, gärna i samband med att
skorstenen och rören sotas.
För att få acces till rengjöring se ritning
.
Kontrollera att alla anslutningar är täta och att packnin-
gar sitter korrekt. Packningar som är slitna eller defor-
merade ska bytas.
Tänk på att produktet ska vara kall när du inspekterar den.
Askan bör tömmas med jämna mellanrum. Tänk på att
sedan elden slocknade. Använd en eldsäker behållare
till askan. Vi rekommenderar att du låter ett lager aska
ligga i botten, det hjälper till att isolera brännkammaren.
OBS! Var försiktig med isolationsplattorna när du töm-
mer aska, särskilt om du använder askspade.
Isoleringsplattorna (Thermotte - FIG 10) räknas som
slitdelar, vilka behöver bytas efter några år.
Hur lång livslängd de har varierar beroende på hur
frekvent du använder din produkt.
Nordpeis lämnar 1 års garanti för dessa delar. Därefter
kan ersättningsdelar köpas.
20
