NZXT noctis 450 User manual

EXPLODED VIEW 2
CLEARANCES AND SPECIFICATIONS
BUTTONS AND CONNECTIONS
7
5
COMPONENT LIST 9
FILTRATION SYSTEM 17
16
11
25
19
21
20

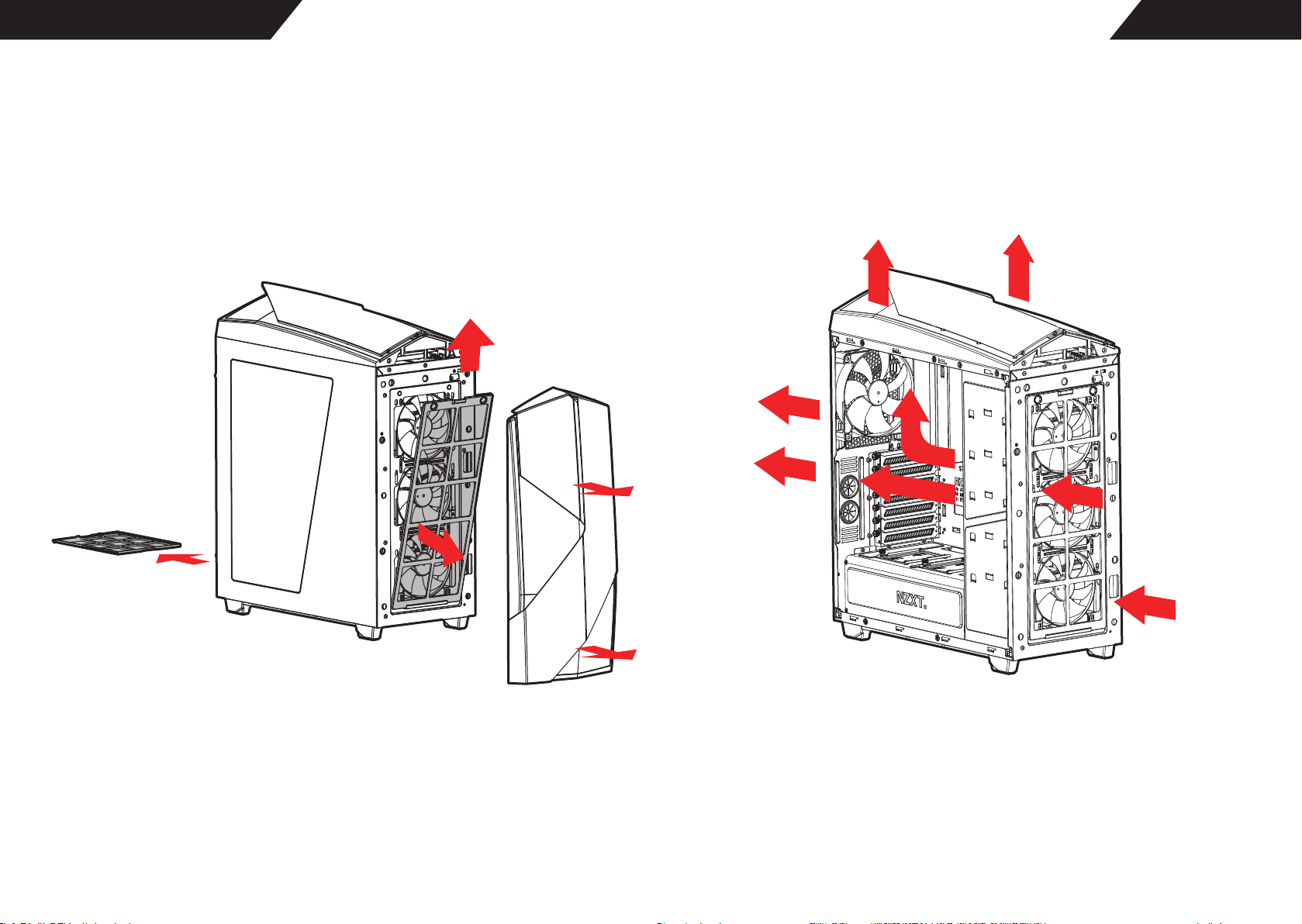

AIRFLOW
CONNECTIONS AND ELECTRICAL SYSTEMS

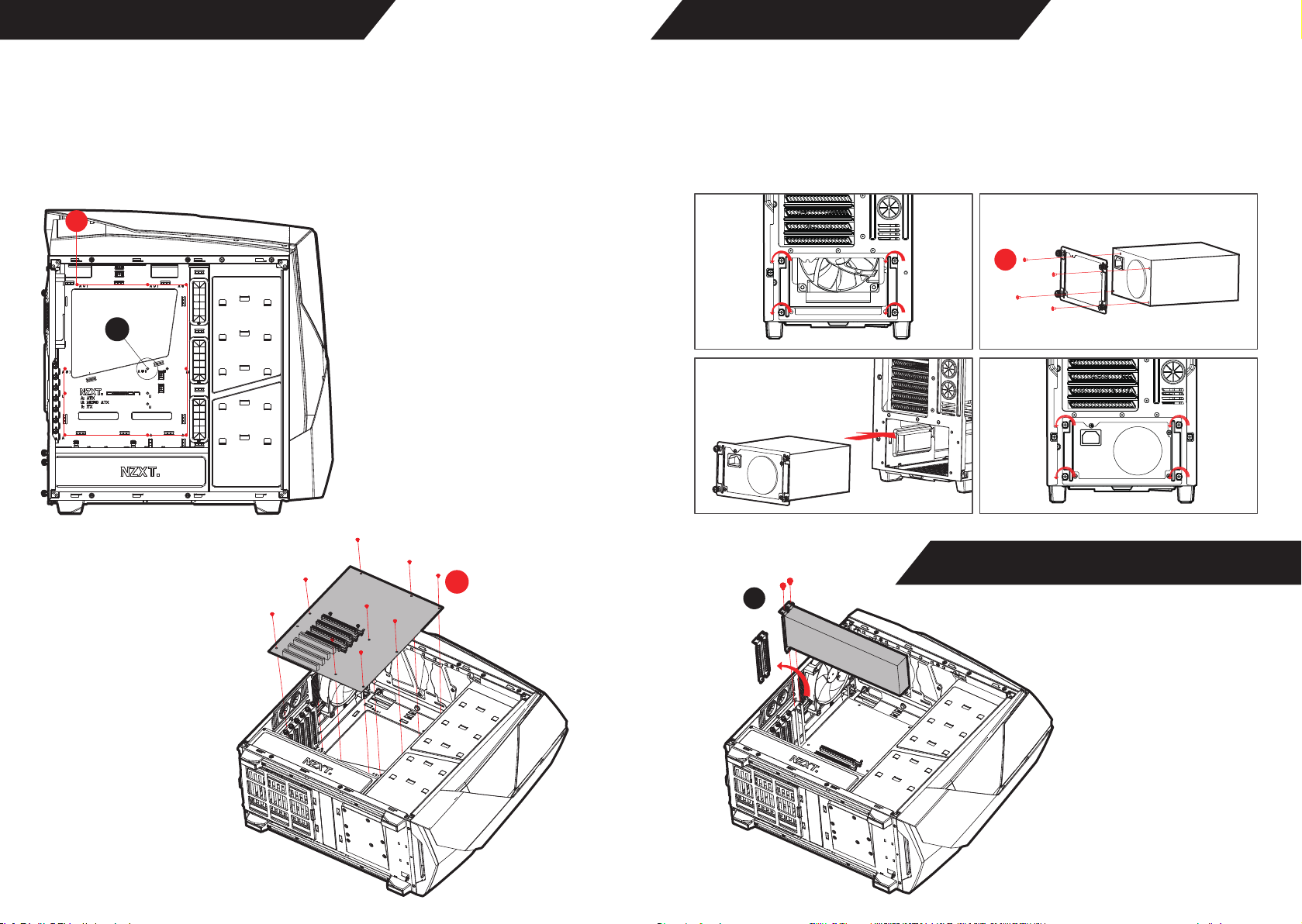

MOTHERBOARD INSTALLATION

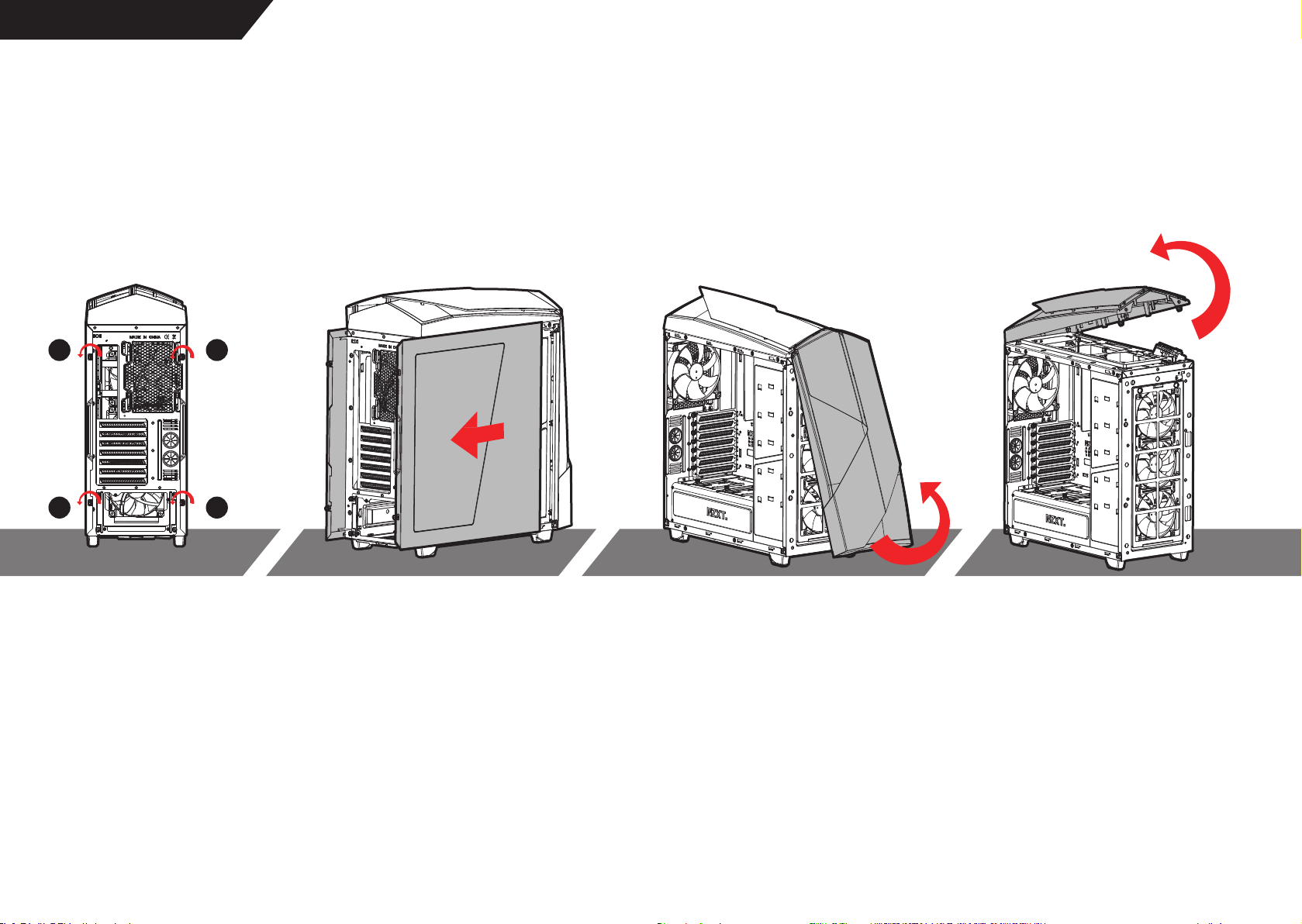

15PANEL REMOVAL
POWER SUPPLY INSTALLATION / EXPANSION CARD INSTALLATION

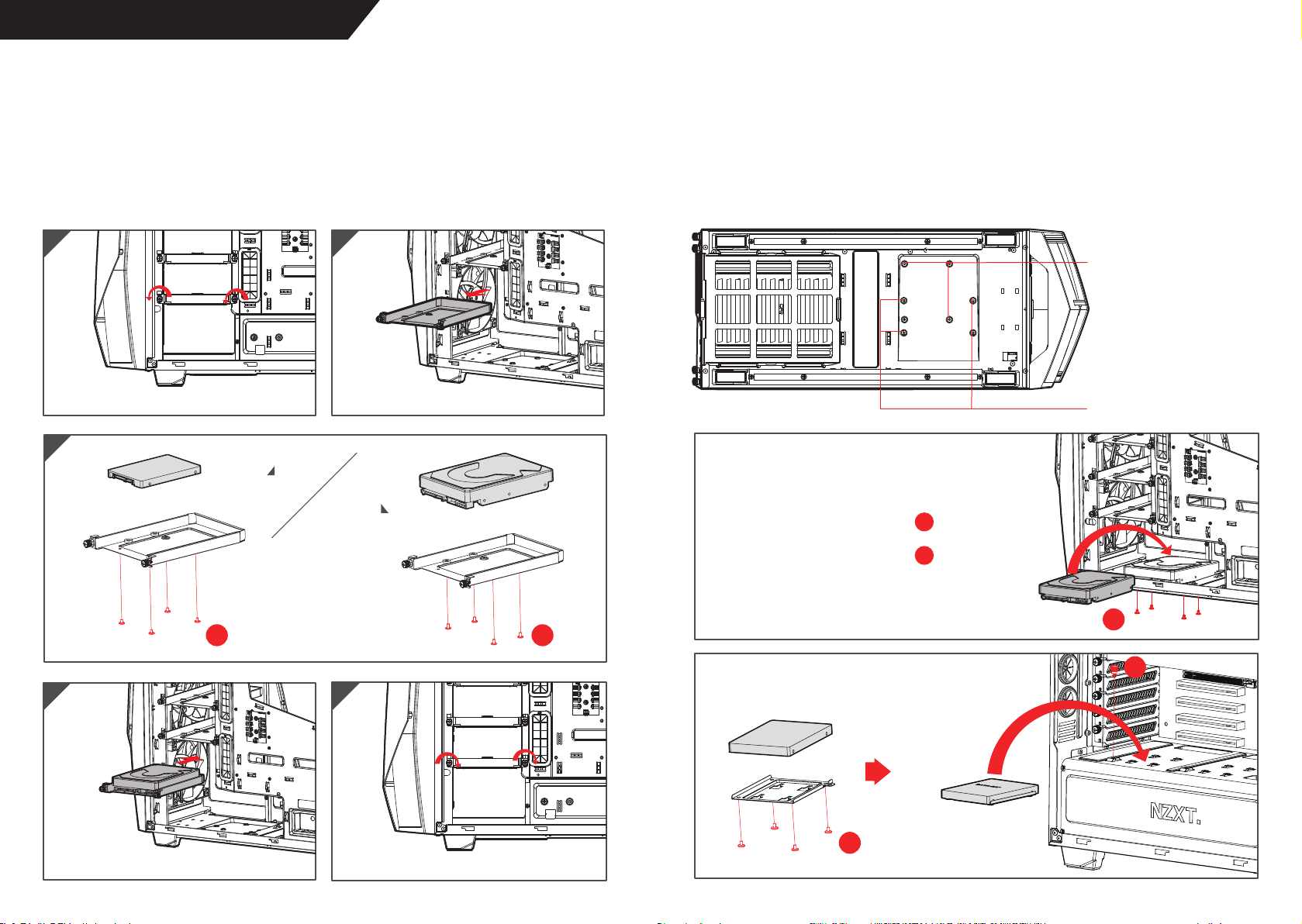

HDD /SSD DRIVE INSTALLATION

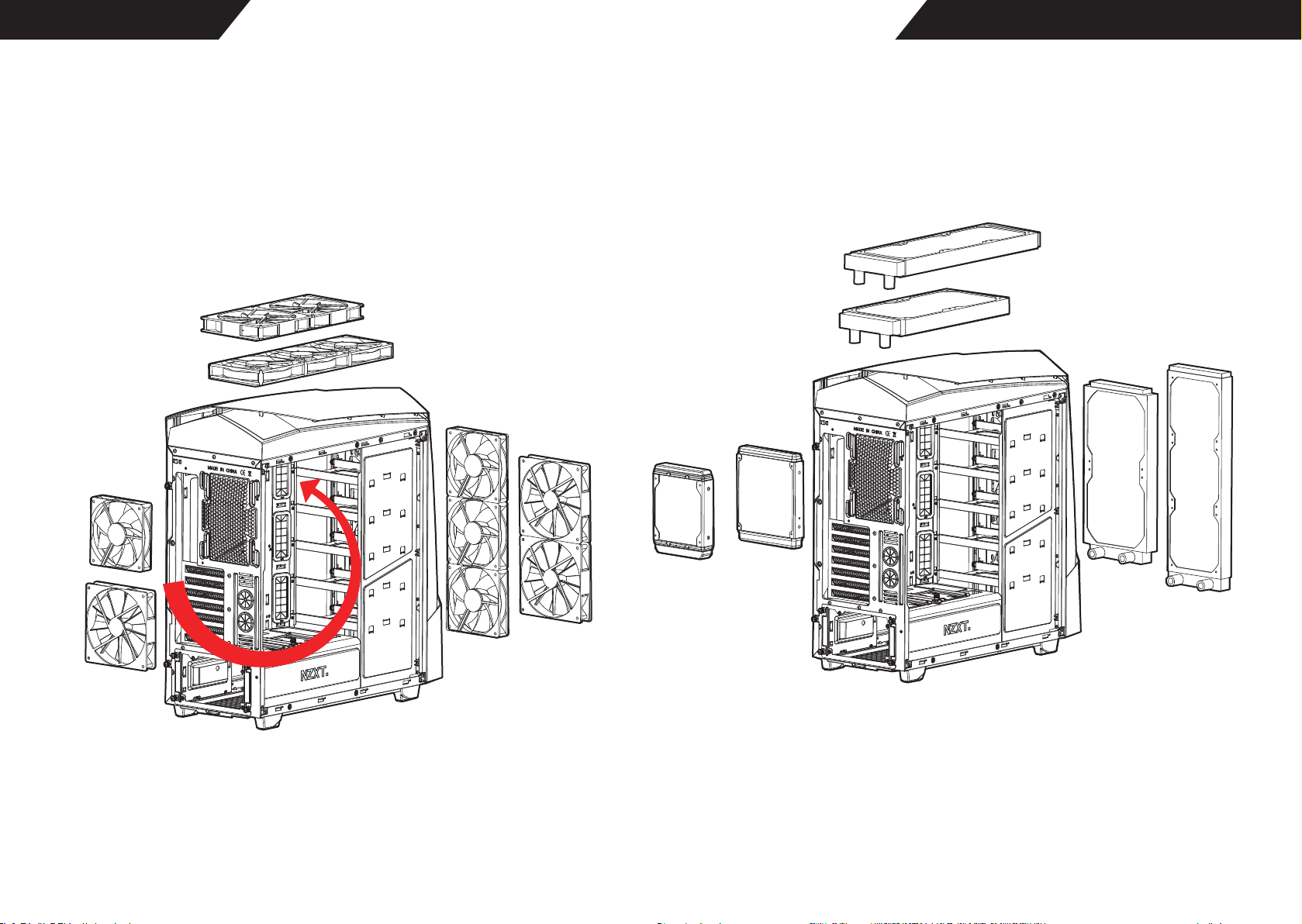

23FAN SUPPORT
24WATERCOOLING INSTALLATION
SUPPORT AND SERVICE
26
NZXT WARRANTY
TABLE OF CONTENTS
1

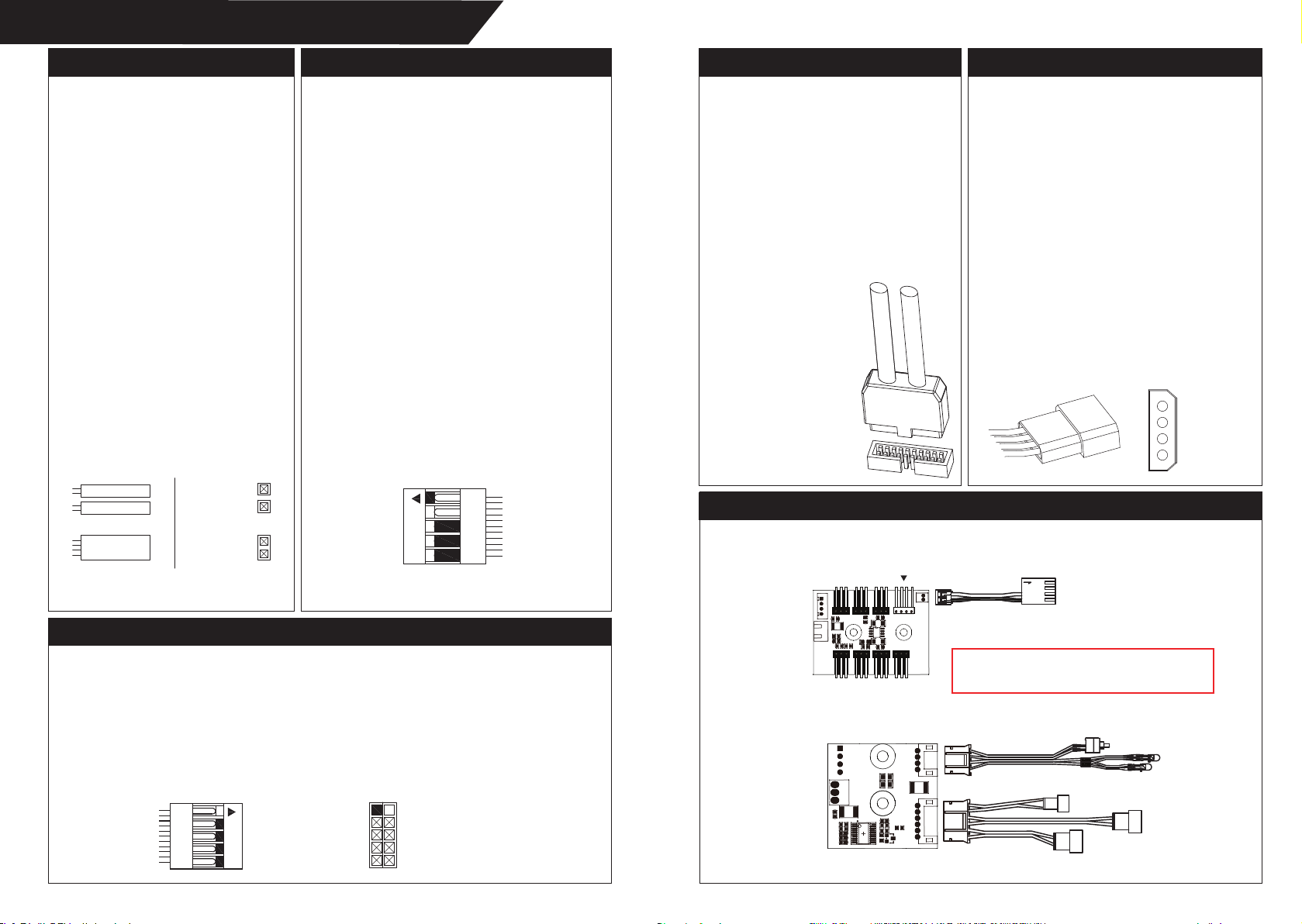

13PWM FAN HUB

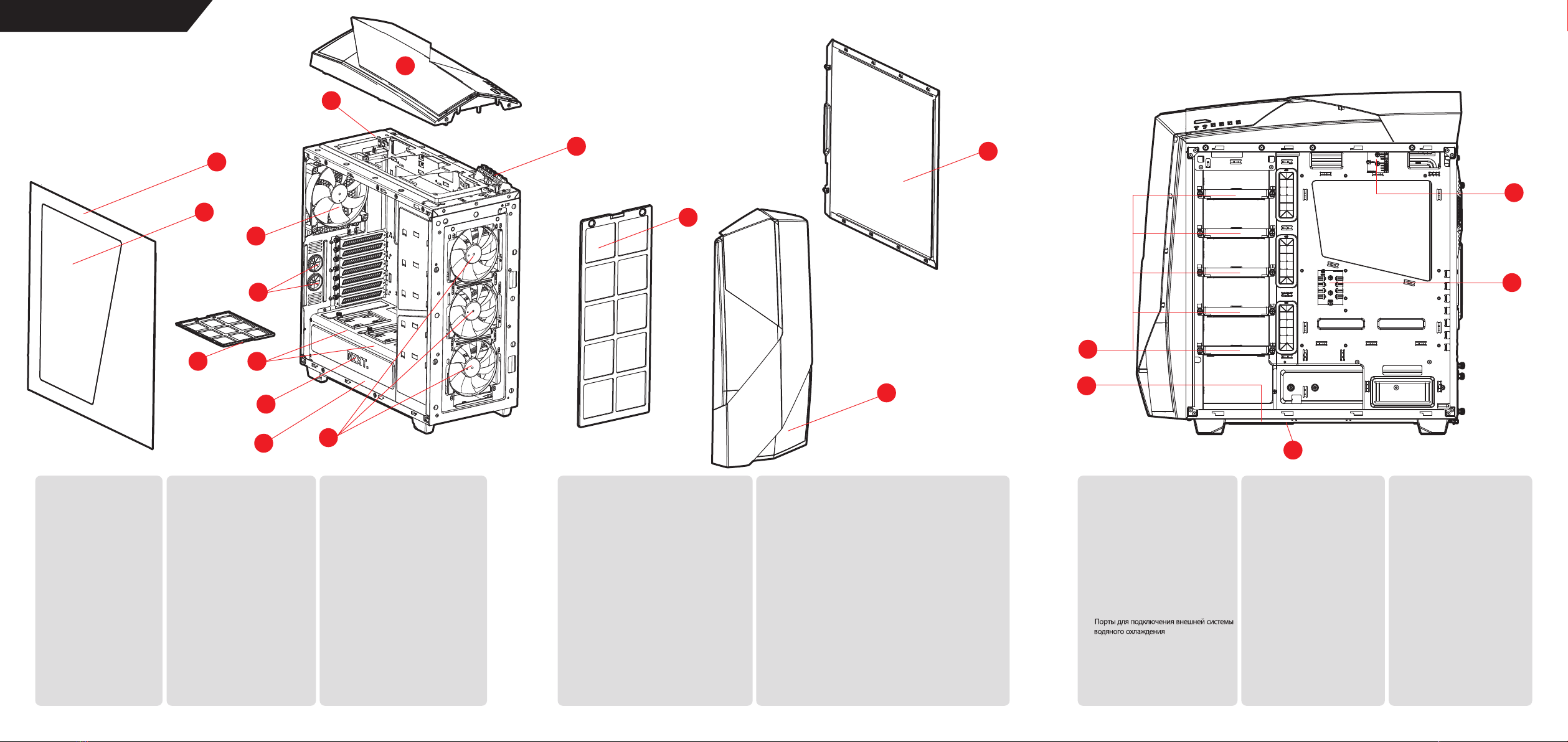

EXPLODED VIEW
EXPLOSIONSDARSTELLUNG
VISTA DETALLADA
VUE ÉCLATÉE
VISUALIZAÇÃO DESTACADA
ПОКОМПОНЕНТНЫЙ ВИД
部件分解图
展開図
1. Obere Blende
2. Recht Blende
3. Frontblende
4. Linke Blende
5. Durchsichtiges Seitenfenster
6. USB-Modul
7. LED-Schalter
8. Frontlter
9. Unterer hinterer Filter
10. Hinterer 140-mm-Lüfter
11. Front 120-mm-Lüfterung
12. Darunterliegende leuchtende LED
13. 2,5-Zoll-Laufwerkseinsatz
14. Anschlüsse für externe Wasserkühlung
15. LED-Hub-Modul
16. Lüfter-Hub-Modul
17. Festplatteneinsatz
18. 3,5- & 2,5-Zoll-Festplattenhalter
19. Interne NZXT logo LED
20. Interne LED
1. Panel superior
2. Panel derecho
3. Panel frontal
4. Panel lateral izquierdo
5. Ventana lateral transparente
6. Módulo USB
7. Conmutador de LED
8. Filtro frontal
9. Filtro inferior posterior
10. Ventilador posterior de 140 mm
11. Ventiladores frontales de 120 mm
12. LED de iluminación inferior
13. Bandeja para unidades de 2,5”
14. Puertos para refrigeración por agua externos
15. Módulo concentrador de LED
16. Módulo concentrador de ventiladores
17. Bandeja para unidades de disco duro
18. Soporte para unidades de disco duro de
3,5” y 2,5”
19. Interno NZXT logo LED
20. LED interno
1. Panneau supérieur
2. Panneau droit
3. Panneau avant
4. Panneau latéral gauche
5. Fenêtre latérale transparente
6. Module USB
7. Interrupteur DEL E/S
8. Filtre avant
9. Filtre inférieur arrière
10. Ventilateur arrière 140 mm
11. Ventilateurs avant 120 mm
12. LED à éclairage par le dessous
13. Bac de lecteur 2,5 “
14. Ports de refroidissement externes
15. Module du concentrateur à DEL
16. Module du concentrateur de ventilateurs
17. Bac de disque dur
18. Espace de mont
19. Interne NZXT logo LED
20. LED interne
1. Painel superior
2. Painel direito
3. Painel frontal
4. Painel lateral esquerdo
5. Janela lateral transparente
6. Módulo USB
7. Comutador do LED
8. Filtro frontal
9. Filtro traseiro inferior
10. Ventoinha traseira de 140 mm
11. Ventoinha frontal de 120 mm
12. LED de iluminação inferior
13. Compartimento de unidade de 2,5"
14. Portas externas de refrigeração a água
15. Módulo hub de LED
16. Módulo do concentrador de ventoinha
17. Compartimento do disco rígido
18. Suporte de montagem para unidade de disco rígido de 2,5" e 3,5''
19. LED do logótipo NZXT interno
20. LED interno
1. Верхняя панель
2. Боковая шумоизоляция
3. Передняя панель
4. Левая боковая панель
5. Прозрачное боковое окошко
6. USB-модуль
7. Переключатель ввода/вывода со
светодиодной подсветкой
8. Передний фильтр
9. Задний нижний фильтр
10. Задний вентилятор 140 мм
11. Передние вентиляторы 120 мм
12. Индикатор подсветки
13. Лоток для жестких дисков 2,5“
14.
15. Модуль концентратора сподсветкой
16. Модуль концентратора для вентиляторов
17. Лоток для жестких дисков
18. Крепление для жестких дисков 3,5” и2,5”
19. Внутренняя подсветка логотипа NZXT
20. Внутренний индикатор
1. 顶部面板
2. 右边面板
3. 前面板
4. 左边面板
5. 透明侧窗口
6. USB 模块
7. LED 开关
8. 前部滤网
9. 后下部滤网
10. 后面 140mm 风扇
11. 前面 120mm 风扇
12. 底部LED灯
13. 2.5”驱动器托盘
14. 外部水冷端口
15. LED枢纽模块
16. 风扇枢纽模块
17. 硬盘驱动器托盘
18. 3.5” & 2.5”硬盘驱动器安装架
19. 内部 NZXT 标志 LED
20. 内置LED灯
1. トップパネル
2. 右サイドパネル
3. フロントパネル
4. 左サイドパネル
5. クリアサイドウィンドウ
6. USBモデュール
7. LEDSW
8. 前面フィルター
9. 底後面フィルター
10. 背面140mmファン
11. 前面120mmファン
12. グローLEDの下で
13. 2.5“ドライブトレイ
14. 水冷用チューブ通し穴
15. LEDハブモデュール
16. ファンハブモデュール
17. HDDトレイ
18. 3.5“及び2.5”HDD用台
19.内部NZXTロゴLED
20.内部LED
1. Top Panel
2. Right Side Panel
3. Front Panel
4. Left Side Panel
5. Clear Side Window
6. USB Module
7. LED Switch
8. Front Filter
9. Bottom Rear Filter
10. Rear 140mm Fan
11. Front 120mm Fans
12. Under Glow LED
13. 2.5“ Drive Tray
14. External Watercooling Parts
15. LED Hub Module
16. Fan Hub Module
17. Hard Drive Tray
18. 3.5’ & 2.5” Hard Drive Mount
19. Internal NZXT Logo LED
20. Internal LED
2 43
10
2
3
5
6
19
20
7
8
9
14 16
13 17
18
4
15
11
1
12

5
6
1
2
3
4

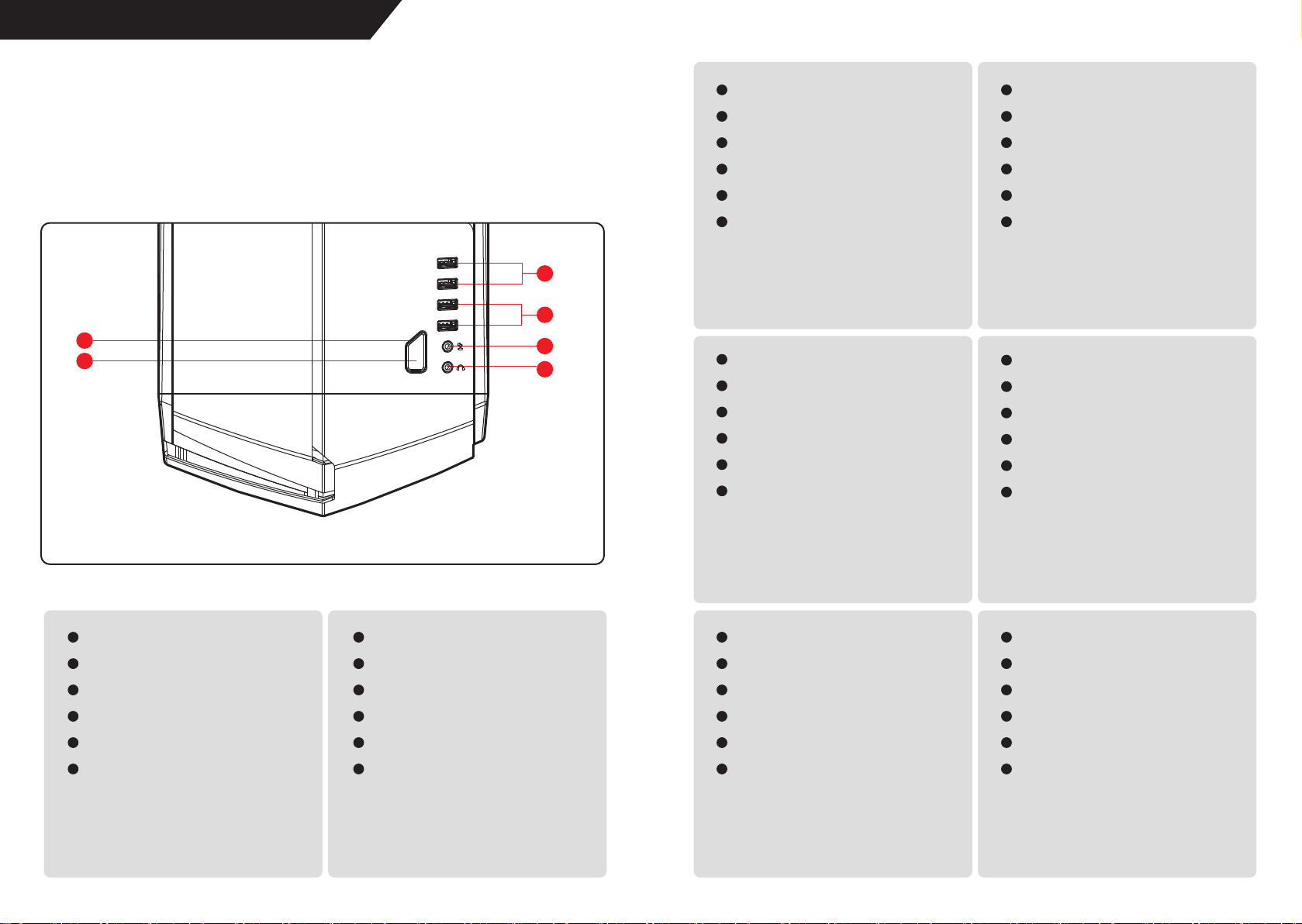

BUTTONS AND IO CONNECTIONS
TASTEN UND EIN-/AUSGÄNGE
BOTONES Y CONEXIONES DE E/S
BOUTONS ET CONNEXIONS E/S
BOTÕES E LIGAÇÕES DE ENTRADA E SAÍDA
КНОПКИ И ВХОДНЫЕ/ВЫХОДНЫЕ РАЗЪЕМЫ
按钮和连接
ボタン及 びI/Oコ ネクタ
6
1
2
3
4
5
6
Netzschalter
Power LED
HD-Audioausgang
Mikrofoneingang
USB 3.0-Ports
USB 2.0-Ports
1
2
3
4
5
6
Power switch
Power LED
Audio jack
Mic jack
USB 3.0
USB 2.0
1
2
3
4
5
6
Botón de encendido
LED de Botón E/S
Salida de Audio HD
Entrada de micrófono
Puertos USB 3.0
Puertos USB 2.0
1
2
3
4
5
6
Interrupteur marche/arrêt
Témoin d’alimentation
Sortie audio HD
Entrée micro
Ports USB3.0
Ports USB2.0
1
2
3
4
5
6
电源开关
电源 LED
音频输出
麦克风输入
USB3.0 端口x2
USB2.0 端口x2
1
2
3
4
5
6
パワースイッチ
パワーLED
HD オーディオ アウトプット
Mic イ ン プ ット
USB3.0 ポ ート
USB2.0 ポ ート
1
2
3
4
5
6
Выключатель питания
Индикатор питания
Звуковой выход HD
Разъем для подключения микрофона
Порты USB3.0
Порты USB2.0
1
2
3
4
5
6
Comutador de alimentação
LED indicador de alimentação
Saída de áudio de alta denição
Entrada do microfone
Portas USB3.0
Portas USB2.0
5

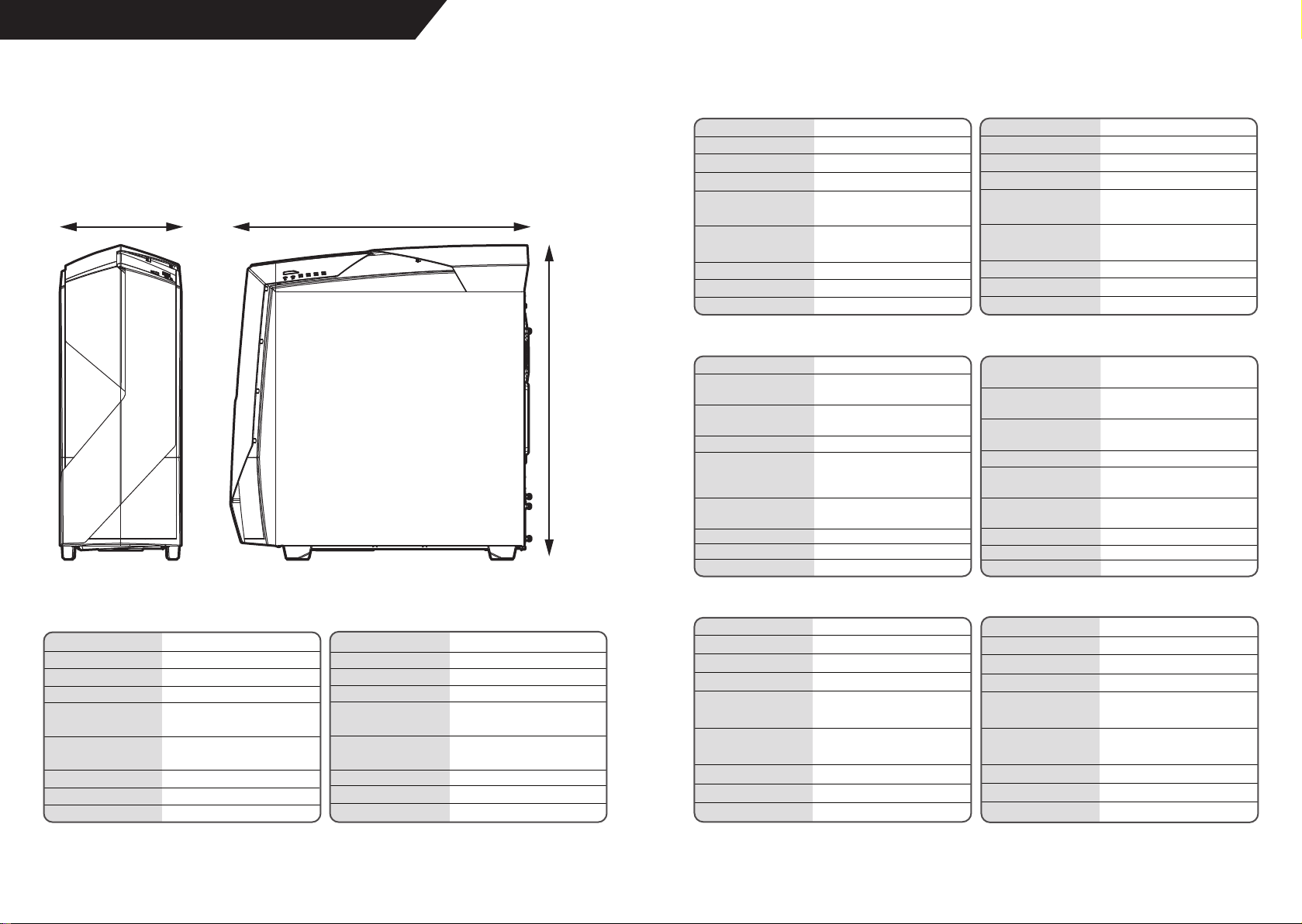

CLEARANCES AND SPECIFICATIONS
Abstände und technische Daten
DÉGAGEMENTS ET SPÉCIFICATIONS
544 mm
MEDIDAS Y ESPECIFICACIONES
ESPECIFICAÇÕES TÉCNICAS
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ЗАЗОРЫ
间距和规格
空間と仕様
7 8
Motherboard Support
3.5" HDD Support
2.5" SSD Support
Expansion Slots
GPU Clearance
Cable Management
CPU Cooler Clearance
Top Radiator
Front Radiator
ITX, MICRO-ATX, ATX
6
8
7
305mm (With Hard Drive)
406.2mm (Without Hard Drive)
17.7mm (Lowest Point)
32.5mm (Highest Point)
180mm
140mm x2 / 120mm x3
140mm x2 / 120mm x3
Cartes mère prises en charge
HDD 3,5’’ pris en charge
SSD 2,5’’ pris en charge
Fentes d’expansion
Dégagement GPU
Gestion du câblage
Dégagement refroidisseur CPU
Radiateur supérieur
Radiateur frontal
ITX, MICRO-ATX, ATX
6
8
7
305 mm (avec disque dur)
406.2 mm (sans disque dur)
17.7mm (Point le plus bas)
32.5mm (point le plus haut)
180mm
2x 140 mm / 3x 120 mm
2x 140 mm / 3x 120mm
Motherboard-Unterstützung
3,5-Zoll-HDD-Unterstützung
2,5-Zoll-SSD-Unterstützung
Erweiterungssteckplätze
GPU-Abstand
Kabelverwaltung
CPU-Kühlerabstand
Oberer Kühlkörper
Vorderer Kühlkörper
ITX, MICRO-ATX, ATX
6
8
7
305mm (mit Festplattenlaufwerk)
406.2mm (ohne Festplattenlaufwerk)
17.7mm(niedrigster Punkt))
32.5mm(höchster Punkt)
180mm
140mm x2 / 120mm x3
140mm x2 / 120mm x3
主板支持
3.5" HDD 支持
2.5" SSD 支持
扩充槽
GPU 间距
线缆管理
CPU 散热器间距
上面散热器
前面散热器
ITX, MICRO-ATX, ATX
6
8
7
305mm (含硬盘盒)
406.2mm(不含硬盘盒)
17.7mm (最低点)
32.5mm(最高点)
180mm
140mm x2 / 120mm x3
140mm x2 / 120mm x3
マザーボードサポート
3.5“HDDサ ポ ート
2.5“SSDサ ポ ート
エクス パ ン ション ス ロ ット
GPUクリアランス
ケーブルの管理
CPUクーラークリアランス
トップ ラディエ ー ター
前面のラディエータ
ITX, MICRO-ATX, ATX
6
8
7
305mm(ケージ含む)
406.2mm(ケージ取り外し)
17.7mm（最低点）
32.5mm（最高点）
180mm
140mm x2 / 120mm x3
140mm x2 / 120mm x3
Compatibilidad Placa Base
Soporte para HDD de 3,5"
Soporte para SSD de 2,5"
Ranuras de Expansión
Medidas del GPU
Administración de los cables
Medidas del refrigerador del CPU
Radiador superior
Radiador Frontal
ITX, MICRO-ATX, ATX
6
8
7
305 mm (con unidad de disco duro)
406.2 mm (sin unidad de disco duro)
17.7mm (punto más bajo)
32.5 mm (punto más alto)
180mm
140mm x2 / 120mm x3
140mm x2 / 120mm x3
Placa-principais suportadas
Unidades de disco rígido de
3,5” suportadas
Unidades SSD de 2,5”
suportadas
Ranhuras de expansão
Folga para a GPU
Gestão dos cabos
Folga para dissipador de calor da CPU
Radiador superior
Radiador frontal
ITX, MICRO-ATX, ATX
6
8
7
305mm (com unidade de disco rígido)
406.2 mm (sem com unidade de disco
rígid)
17.7 mm (ponto mais baixo)
32.5 mm (ponto mais alto)
180mm
140 mm x2 / 120 mm x3
140 mm x2 / 120 mm x3
Поддержка материнской
платы
Поддержка жестких дисков
3,5"
Поддержка твердотельных
накопителей 2,5"
Разъемы расширения
Зазор для графического
процессора
Организация кабельных
систем
Зазор для кулера процессора
Верхний радиатор
Передний радиатор
ITX, MICRO-ATX, ATX
6
8
7
305 мм (с жестким диском)
406.2 мм (без жесткого диска)
17.7 мм (в самой низкой точке)
32.5 мм (самая высокая точка)
180mm
140 мм x2 / 120 мм x3
140 мм x2 / 120 мм x3
567 mm
220 mm

2.5" drive trays and expansion slots.
2.5-Zoll-Laufwerkseinsätze und Erweiterungssteckplätze.
Bandejas para unidades de 2.5” y ranuras de expansión
Bacs de lecteur 2.5 " et ports d'extension.
Ranhuras de expansão e compartimentos de unidade de 2.5".
Лотки для жестких дисков 2,5" иразъемы расширения.
109
COMPONENT LIST
Installed: 9
Accessory Box: 0
A
x9
Installed: 18
Accessory Box: 0
ITEMVISUAL
B
x18
APPLICATION
Installed: 0
Accessory Box: 4
C
x4
COMPONENT LIST
Installed: 0
Accessory Box: 34
D
x34
Installed: 0
Accessory Box: 32
ITEMVISUAL
E
x32
APPLICATION
F
x20
Thumb screw 6-32 x 6mm
Винт сбарашком 6-32 x 6mm
指旋螺丝 6-32 x 6mm 2.5"驱动器托盘和扩充槽。
サムネジ6-32 x 6mm
非可動ツマミネジ
2.5“ドライブトレイ及び拡張スロット用。
サイドパネル、3.5“ドライブトレイ及びPSUブラケット用 。
Tornillo de pulgar 6-32 x 6mm
Vis de serrage à main 6-32 x 6mm
Parafusos borboleta 6-32 x 6mm
Rändelschraube 6-32 x 6mm
Un-removable thumb screw
Side panels, 3.5" drive trays, and PSU bracket.
不可拆下的翼形螺丝 侧面板，3.5" 驱动器托盘 PSU 托架。
Unverlierbare Rändelschraube
Vis moletée non amovible
Parafuso de aperto manual xo.
Неудаляемый винт снакатанной головкой
Tornillo de apriete manual no extraíble
Seitenblenden, 3.5-Zoll-Laufwerkseinsätze und Netzteilhalterung.
Panneaux latéraux, bacs de lecteur 3.5 " et crochet PSU.
Paneles laterales, bandejas para unidades de 3.5” y
soporte para PSU.
Painéis laterais, compartimentos de unidade de 3.5" e
suporte para a fonte de alimentação.
Боковые панели, лотки для жестких дисков 3.5" и
скоба для крепления блока питания.
Power supply installation.
Hexagon screw 6-32 x 6mm
Netzteilinstallation.
Sechskantschraube 6-32 x 6mm
Instalación de fuente de alimentación.
Tornillo hexagonal 6-32 x 6mm
Installation du bloc d’alimentation.
Vis hexagonale 6-32 x 6mm
Instalação da fonte de alimentação.
Parafuso hexagonal 6-32 x 6mm
Установка блока питания.
Винт с шестиграннойголовкой 6-32 x 6mm
安装电源。
六角螺丝 6-32
電源固定用。
6角ネジ
Motherboard and 3.5 hard drive tray installation.
Installation der Hauptplatine und 3.5 des Festplattenträgers.
Instalación de la placa base y 3.5 la bandeja de disco duro.
Installation de la carte mère et 3.5 plateau du disque dur.
Instalação da placa principal e de 3,5 compartimento de
disco rígido
Установка системной платы и 3.5 лотка для жесткого диска.
Screw 6-32 x 5mm
Schraube 6-32 x 5 mm
Tornillo 6-32 x 5mm
Vis 6-32 x 5mm
Parafuso 6-32 x 5mm
Винт 6-32 x 5 мм
主板和3.5硬盘托盘安装。螺丝6-32 x 5mm
6−32ｘ5mmネジ マザーボードと3.5HDDトレイ固定用。
2.5 hard drive installation.
Installation 2.5 des Festplattenträgers.
Instalación de 2.5 la bandeja de disco duro.
installation de 2.5 plateau du disque dur.
Instalação 2.5 compartimento de disco rígido
Установка 2.5 лотка для жесткого диска.
2.5硬盘托盘安装。
2.5HDDトレイ固定用。
Installation des Lüfters.
Instalación de ventilador.
Installation du ventilateur.
Instalação da ventoinha.
Установка вентилятора.
安装风扇。
螺丝 KB5 x 10mm
ファン固定用。KB5 x 10mmネジ
Fan installation.
Screw KB5 x 10mm
Vis KB5 x 10 mm
Parafuso KB5 x 10 mm
Винт KB5 x 10 мм
Schraube, KB 5 x 10 mm
Tornillo KB5 x 10mm
Installed: 16
Accessory Box: 4
Installed: 8
Accessory Box: 1
G
x9
Installed: 1
Accessory Box: 0
H
x1
Installed: 0
Accessory Box: 1
I
x1
Installed: 0
Accessory Box: 20
J
x20
Распорка 6-32 x 6.5+4mm
柱杆 6-32 x 6.5+4mm
スタンドオフ６角支柱 6-32 x 6.5+4mm
位置取り用支柱 6-32 ｘ6.5+４mm
マザーボード固定用。
主板安装。
Motherboard installation.
Installation der Hauptplatine.
Instalación de la placa base.
installation de la carte mère.
Instalação da placa principal.
Установка системной платы.
マザーボード固定用。
主板安装。定位支架 6-32 x 6.5+4mm
Motherboard installation.
Installation der Hauptplatine.
Instalación de la placa base.
installation de la carte mère.
Instalação da placa principal.
Установка системной платы.
マザーボード固定用
主板安装
Motherboard installation.
Installation der Hauptplatine.
Instalación de la placa base.
installation de la carte mère.
Instalação da placa principal.
Установка системной платы.
Separador 6-32 x 6.5+4mm
Douille-entretoise 6-32 x 6.5+4mm
Espaçador 6-32 x 6.5+4mm
Abstandsbolzen 6-32 x 6.5+4mm
Standoff 6-32 x 6.5+4mm
Positioning standoff 6-32 x 6.5+4mm
Abstandhalter 6-32x 6.5+4mm positionieren
Support de montage 6-32x 6.5+4 mm
Separador de posicionamiento 6-32 x 6.5+4 mm
Позиционирующая стойка 6-32 x 6.5+4 мм
Pinos de suporte de posicionamento de 6-32
x 6.5+4 mm
Standoff wrench
Schlüssel für Abstandsbolzen
Llave para separador
Clé pour douille-entretoise
Chave de espaçadores
Ключ для установки распорки
六角柱扳手
スタンドオフ用レンチ
Cable management.
Kabelverwaltung.
Administración de Cables.
Gestion du câblage.
Gestão dos cabos.
Организация кабельных систем.
Cable tie
Kabelbinder
Brida para cables
Collier de serrage
Braçadeira de cabos
Хомут
线缆管理。束线带
ケーブルタイ ケーブル整理用。
Screw M3 x 5mm
Винт M3 x 5 мм
螺丝M3 x 5mm
Ｍ3ｘ5mmネジ
Tornillo M3 x 5mm
Vis M3 x 5mm
Parafuso M3 x 5mm
Schraube M3 x 5 mm
