Oase AquaMax Eco Classic Series User manual

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
AquaMax Eco Classic
2500E, 3500E, 55000, 8500, 11500, 14500, 17500
DE
Gebrauchsanleitung
HU
Használati útmutató
EN
Operating instructions
PL
Instrukcja użytkowania
FR
Notice d'emploi
CS
Návod k použití
NL
Gebruiksaanwijzing
SK
Návod na použitie
ES
Instrucciones de uso
SL
Navodila za uporabo
PT
Instruções de uso
HR
Uputa o upotrebi
IT
Istruzioni d'uso
RO
Instrucţiuni de folosinţă
DA
Brugsanvisning
BG
Упътване за употреба
NO
Bruksanvisning
UK
Посібник з експлуатації
SV
Bruksanvisning
RU
Руководство по эксплуатации
FI
Käyttöohje
CN
使用说明书

2
Original-Anleitung.
DE
WARNUNG
WARNUNG
Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor
Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen
oder Tod durch Stromschlag.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.

DE
3
Sicherheitshinweise
Elektrischer Anschluss
•Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla-
tion darf nur von einer Elektrofachkraft ausgeführt werden.
– Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche
Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und
Bestimmungen.
– Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung
übereinstimmen.
•Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät
muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maxi-
mal 30 mA abgesichert sein.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen-
dung im Freien geeignet sein (spritzwassergeschützt).
•Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.
Sicherer Betrieb
•Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
•Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Entsorgen Sie das Gerät.
•Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittma-
cher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie zwischen Implantat
und Magnet einen Abstand von mindestens 0,2 m ein.
•Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
•Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar-
über fallen kann.
•Nehmen Sie niemals technische Änderungen am Gerät vor.
•Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
•Verwenden Sie nur Original-Ersatzteile und -Zubehör.
•Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.

4
Bestimmungsgemäße Verwendung
Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:
•Zum Pumpen von normalem Teichwasser für Filtersysteme, Wasserfallsysteme und Bach-
laufsysteme.
•Unter Einhaltung der technischen Daten.
•Unter Einhaltung der zulässigen Wasserwerte.
Für das Gerät gelten folgende Einschränkungen:
•Nicht in Schwimmteichen verwenden.
•Niemals mit anderen Flüssigkeiten als Wasser betreiben.
•Niemals ohne Wasserdurchfluss betreiben.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof-
fen einsetzen.
•Nicht an die Hauswasserversorgung anschließen.
•Nicht für gewerbliche oder industrielle Zwecke verwenden.
•Nach EMV (Elektromagnetische Verträglichkeit) ist dies ein Gerät der Klasse A. In Wohnumge-
bungen kann das Gerät Funkstörungen verursachen. Es obliegt dem Anwender, angemessene
Maßnahmen zu ergreifen.

DE
5

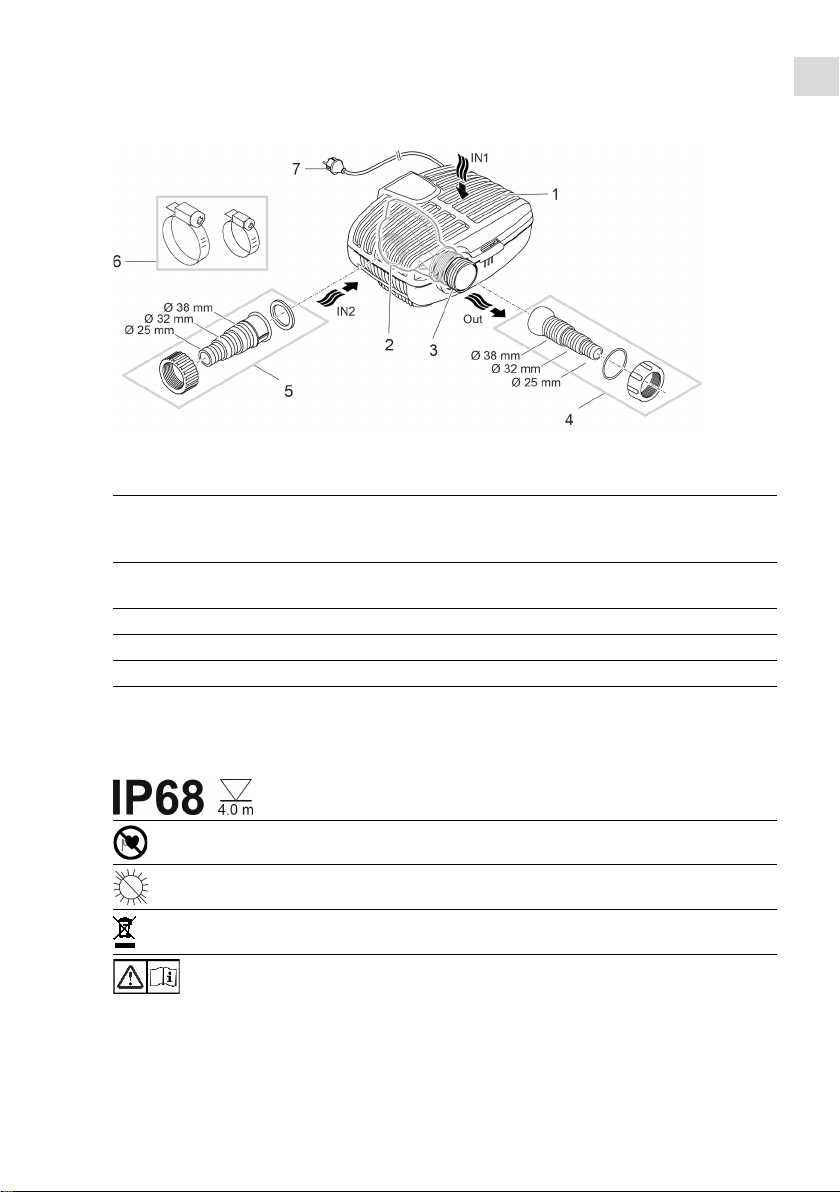

Produktbeschreibung
Übersicht
AMX0174
1
Eingang
1 (Saugseite)
•Filtergehäuse zur Teichbodenfiltrierung bei getauchter Aufstellung.
2
Eingang
2 (Saugseite)
•
Anschluss des Vorlaufs aus einem Teich bei Trockenaufstellung.
•
Für die Trockenaufstellung muss die Pumpe ohne Filtergehäuse aufgestellt werden.
3
Ausgang (Druckseite)
•
Anschluss des Rücklaufs in den Teich (z. B. über einen Bachlauf).
4
Stufenschlauchtülle mit Kugelgelenk für Ausgang.
5
Stufenschlauchtülle für Eingang 2 (Trockenaufstellung).
6
Schlauchschellen zur Fixierung von Schläuchen auf den Schlauchtüllen.
7
Netzkabel mit Netzstecker
Symbole auf dem Gerät
Das Gerät ist staubdicht und wasserdicht bis 4
m.
Mögliche Gefahren für Personen mit Herzschrittmachern.
Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
Entsorgen Sie das Gerät nicht
mit dem normalen Hausmüll.
Lesen Sie die Gebrauchsanleitung.

6
Installationsvarianten
AMX0177
•Variante (a): Pumpe getaucht aufstellen
– Die Pumpe wird im Teich positioniert.
– Das Wasser wird über den Filterkorb angesaugt (Teichbodenfiltrierung).
•Variante (b): Pumpe trocken aufstellen
– Die Pumpe wird ohne Filterkorb außerhalb des Teiches aber unterhalb des Wasserspiegels
aufgestellt.
– Das Wasser wird über einen Satellitenfilter oder Skimmer angesaugt.

DE
7
Aufstellen und Anschließen
Die Pumpe kann getaucht (im Wasser) oder trocken (außerhalb vom Wasser) aufgestellt werden.
Die Verwendung der Pumpe ist nur unter Einhaltung der angegebenen Wasserwerte zulässig.
WARNUNG
Schwere Verletzungen oder Tod beim Betrieb des Geräts in einem Schwimmteich. Durch defekte
elektrische Geräteteile wird das Wasser unter gefährliche elektrische Spannung gesetzt.
Gerät nicht im Schwimmteich verwenden.
VORSICHT
Drehende Bauteile im Bereich des Saugstutzens und des Druckstutzens. Verletzungen sind mög-
lich, wenn Sie in die Stutzen hineingreifen.
Beachten Sie insbesondere: Ein aufgrund Überlast gestopptes Gerät kann unerwartet anlaufen!
Fassen Sie nicht in die Öffnung des Saugstutzens oder Druckstutzens, wenn der Netzstecker
gesteckt ist.
Wenn die Stutzen im Betrieb frei zugänglich sind, z. B. wenn keine Schläuche angeschlossen
sind, sichern Sie die Stutzen mit einem Berührschutz. Der Berührschutz ist als Zubehör erhält-
lich.
HINWEIS
Beim Fördern von stark verschlammtem Wasser verschleißt die Laufeinheit der Pumpe ggf.
schneller und muss vorzeitig ersetzt werden.
Reinigen Sie den Teich bzw. das Becken gründlich, bevor Sie die Pumpe aufstellen.
Stellen Sie die Pumpe erhöht über den Teichboden auf. Dadurch wird das Ansaugen von ver-
schlammtem Wasser verringert.
Vermeiden Sie direkte Sonneneinstrahlung bei nicht getauchten Gerätekomponenten, da
diese sich dadurch stark aufheizen können. Verwenden Sie ggf. eine Schutzabdeckung.

8

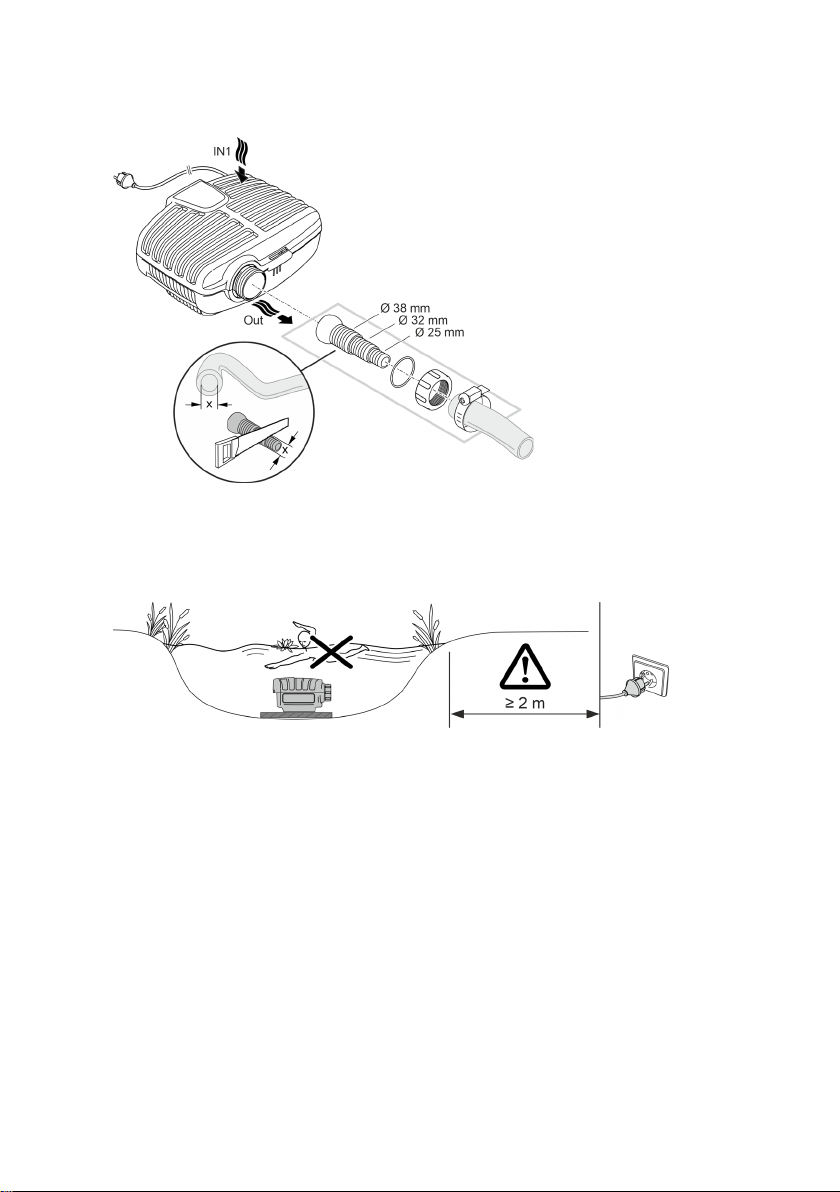

Gerät getaucht aufstellen
Anschließen
AMX0003
Stecken Sie noch nicht den Netzstecker in die Steckdose!
Aufstellen
AMX0082
•Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf.
•Sorgen Sie für einen sicheren Stand der Pumpe.
•Betreiben Sie die Pumpe nur, wenn sie vollständig unter Wasser getaucht ist.
Mittels Zugseil können Sie die Pumpe einfach aus dem Wasser ziehen.
−Ziehen Sie das Zugseil durch die runden Öffnungen an der Filterunterschale und verkno-
ten es.

DE
9
Gerät trocken aufstellen
Für die Trockenaufstellung muss die Pumpe ohne Filtergehäuse aufgestellt werden.
Umrüsten
AMX0175
Anschließen
AMX0005
Stecken Sie noch nicht den Netzstecker in die Steckdose!
Aufstellen
AMX0083
•Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf.
•Sorgen Sie für einen sicheren Stand der Pumpe.

10
Inbetriebnahme
HINWEIS
Schließen Sie die Pumpe niemals an einen Dimmer an. Andernfalls wird die Pumpe zerstört.
HINWEIS
Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört.
Betreiben Sie die Pumpe nur, wenn sie getaucht bzw. geflutet ist.
Einschalten / Ausschalten
•Einschalten: Stecken Sie den Netzstecker in die Steckdose.
– Das Gerät schaltet sich sofort ein.
•Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose.
Environmental Function Control (EFC)
Die Pumpe vollzieht bei Inbetriebnahme automatisch einen vorprogrammierten Selbsttest (En-
vironmental Function Control (EFC)). Die Pumpe erkennt, ob sie sich im Trockenlauf/Blockierung
oder im getauchten Zustand befindet. Im Falle von Trockenlauf/Blockierung schaltet die Pumpe
automatisch nach 60 bis 120 Sekunden aus. Unterbrechen Sie im Störfall die Stromzufuhr und
"fluten Sie die Pumpe" bzw. entfernen Sie das Hindernis. Danach können Sie das Gerät wieder in
Betrieb nehmen.

DE
11
Reinigung und Wartung
VORSICHT
Verletzungsgefahr durch unvorhersehbares Anlaufen. Geräteinterne Überwachungsfunktionen
können das Gerät abschalten und selbsttätig wieder einschalten.
Vor Arbeiten am Gerät Netzstecker ziehen.
HINWEIS
Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel kön-
nen das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tie-
ren, Pflanzen und der Umwelt.
Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem
Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reini-
gungsmittel.
Gerät reinigen
Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich.
•Reinigen Sie an der Pumpe besonders die Laufeinheit und das Pumpengehäuse.
•Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Pumpenreiniger PumpClean von OASE.
– Essig- und chlorfreien Haushaltsreiniger.
•Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.

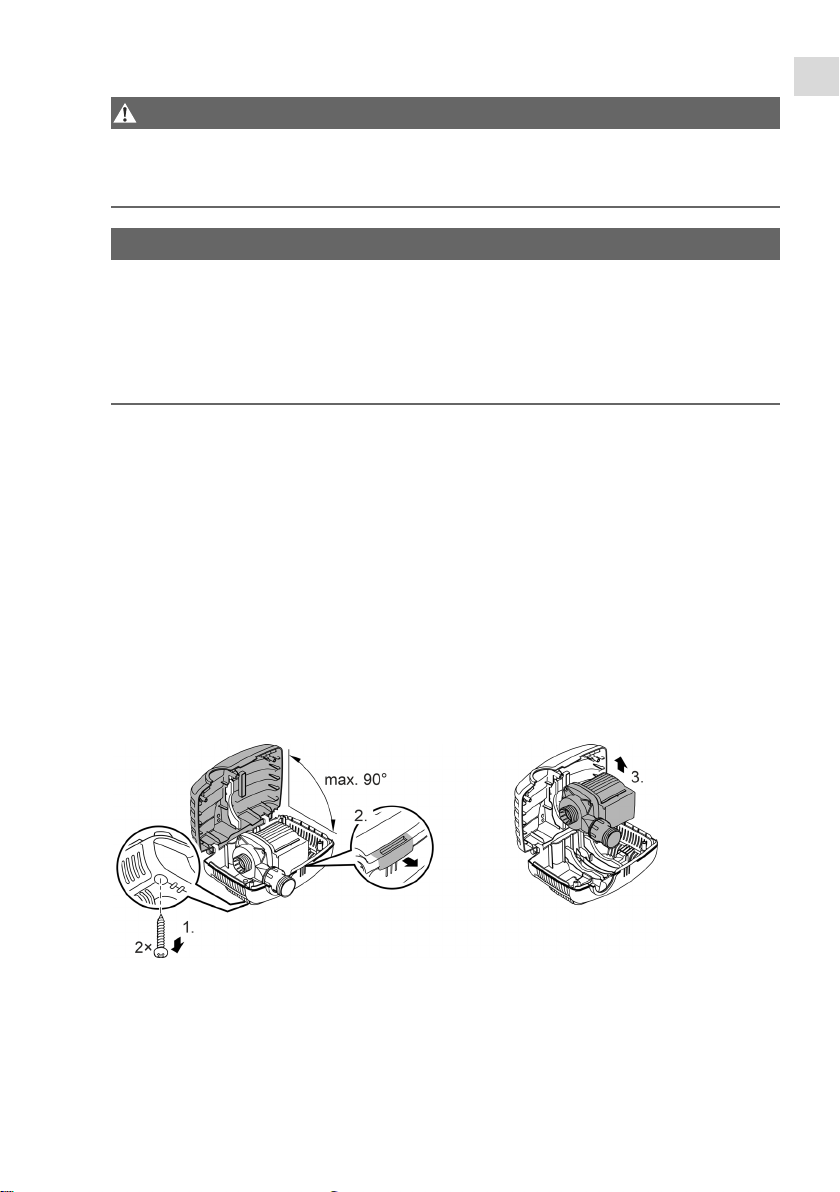

Pumpe ausbauen/reinigen
•Ziehen Sie den Netzstecker und entfernen Sie alle Anschlüsse.
•Zerlegen Sie das Gerät wie in der Abbildung gezeigt.
AMX0175
•Bauen Sie das Gerät in umgekehrter Reihenfolge zusammen.
•Prüfen Sie beim Zusammenbauen, dass
– die Pumpe in der Halterung fixiert ist.
– das Netzkabel durch die Nut am Gehäuse herausgeführt wird und dass es nicht stark ge-
knickt oder eingeklemmt wird.

12

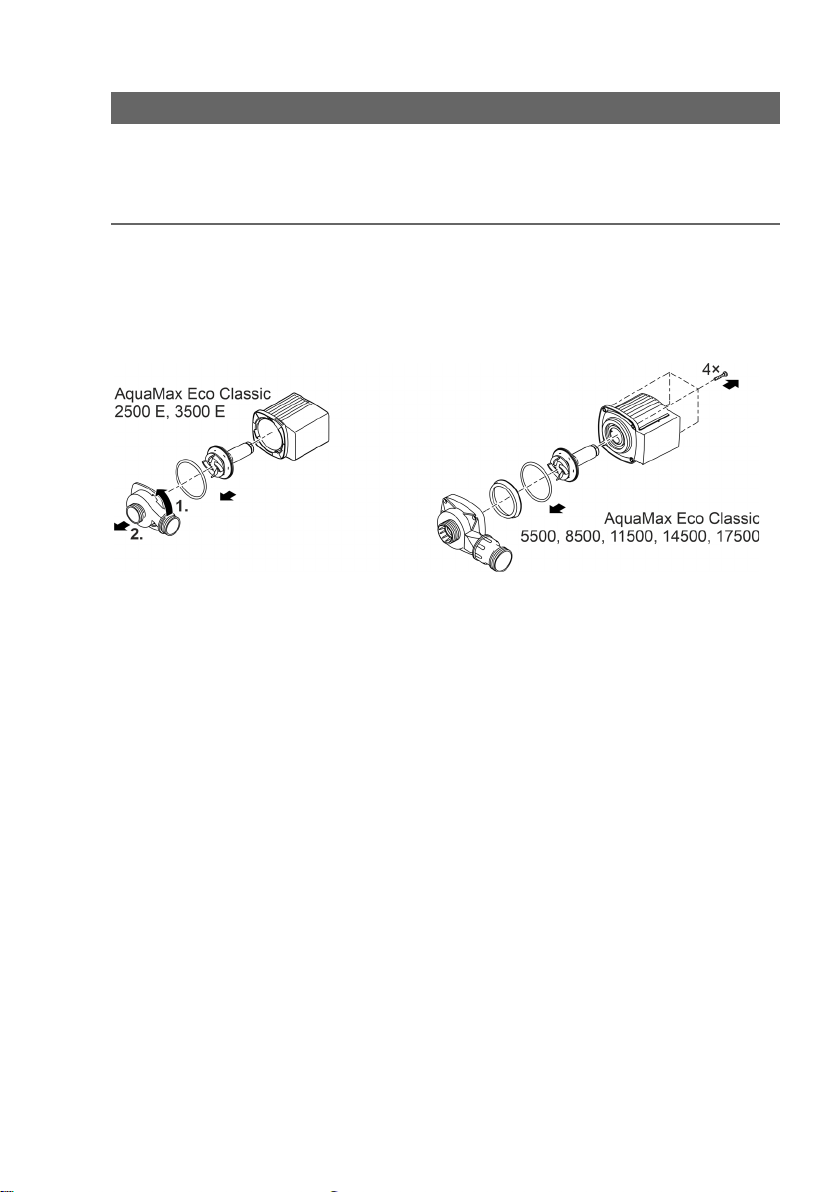

Laufeinheit reinigen/ersetzen
HINWEIS
Die Laufeinheit enthält einen starken Magneten, der magnetische Partikel (z. B. Eisenspäne) an-
zieht. Verbleibende Partikel können irreparable Schäden an Laufeinheit und Motorblock verursa-
chen.
Befreien Sie die Laufeinheit vor dem Einbauen sorgfältig von anhaftenden Partikeln.
•Zerlegen Sie die Pumpe wie in der Abbildung gezeigt.
•Reinigen Sie die Komponenten mit einer Bürste unter klarem Wasser.
•Prüfen Sie alle Teile auf Beschädigung. Erneuern Sie beschädigte oder verschlissene Teile.
•Bauen Sie die Pumpe in umgekehrter Reihenfolge zusammen.
AMX0176

DE
13
Lagern/Überwintern
Nehmen Sie das Gerät bei Wassertemperaturen unter +4 °C oder spätestens bei zu erwartendem
Frost außer Betrieb.
•Reinigen Sie das Gerät gründlich.
•Prüfen Sie das Gerät auf Beschädigungen und ersetzen Sie ggf. beschädigte Teile.
•Lagern Sie die Pumpe getaucht oder mit Wasser befüllt in einer frostfreien Umgebung. Dabei
den Netzstecker nicht ins Wasser tauchen!
Störungsbeseitigung
Störung
Ursache
Abhilfe
Die Pumpe läuft nich
t an
Netzspannung fehlt
Netzspannung überprüfen
Zuleitungen geknickt
Zuleitungen knickfrei verlegen
Zuleitungen verstopft
Zuleitungen kontrollieren/reinigen
Laufeinheit ist blockiert
Blockade beseitigen, Laufeinheit auf
Leichtgängigkeit prüfen
Pumpe fördert nicht
Fördermenge ungenügend
Filtergehäuse verstopft
Filterschalen reinigen
Zu hohe Verluste in den Zulei-
tungen
Schläuche auf nötiges Minimum kürzen,
unnötige Verbindungsteile entfernen
Laufeinheit ist
schwergängig
Laufeinheit auf Leichtgängigkeit prüfen
Pumpe schaltet nach kurzer
Laufzeit ab
Wasser stark verschmutzt
Pumpe reinigen
Laufeinheit ist blockiert
Blockade beseitigen, Laufeinheit auf
Leichtgängigkeit prüfen
Pumpe ist trocken gelaufen
Zuleitungen kontrollieren/reinigen
Wassertemperatur zu hoch
Maximal zulässige Wassertemperatur ein-
halten.

14
Technische Daten
Gerätedaten
AquaMax Eco Classic
2500 E
3500 E
5500
8500
Anschlussspannung
V AC
220 … 240
Netzfrequenz
Hz
50
50
50
50
Max. Leistungsaufnahme
W
23
35
60
80
Max. Förderleistung
l/h
2600
3500
5300
8300
Max. Förderhöhe
m
2,2
2,6
2,8
3,2
Schutzart
IP68
IP68
IP68
IP68
Max. Tauchtiefe
m
4
4
4
4
Saugseite
Gewinde
G1
G1
G1½
G1½
Anschluss
Schlauch
mm
25, 32, 38
25, 32, 38
25, 32, 38
25, 32, 38
Druckseite
Gewinde
G1
G1
G1½
G1½
Anschluss
Schlauch
mm
25, 32, 38
25, 32, 38
25, 32, 38
25, 32, 38
Max. Korngröße Grobschmutz
mm
8
8
8
8
Filterzulauffläche
cm²
810
810
810
810
Wassertemperatur (Ge-
tauchte
Aufstellung)
In Betrieb
°C
+4... +35
+4... +35
+4... +35
+4... +35
Außer Betrieb
°C
+4... +35
+4 ... +35
+4 ... +35
+4 ... +35
Umgebungstemperatur
(Trockenaufstellung)
In Betrieb und
Konvektion
°C
+4 ... +30
+4 ... +30
+4 ... +30
+4 ... +30
In
Betrieb und
Zwangskühlung
°C
+4 ... +
40
+4 ... +
40
+4 ... +
40
+4 ... +
40
Abmessungen
Länge
mm
280
280
280
280
Breite
mm
230
230
230
230
Höhe
mm
140
140
140
140
Anschlusskabellänge
m
10
10
10
10
Gewicht
kg
2,8
3,0
3,2
4,4

DE
15
AquaMax Eco Classic
11500
14500
17500
Anschlussspannung
V AC
220 … 240
Netzfrequenz
Hz
50
50
50
Max. Leistungsaufnahme
W
100
135
170
Max. Förderleistung
l/h
11000
13600
17400
Max. Förderhöhe
m
3,3
3,4
3,7
Schutzart
IP68
IP68
IP68
Max. Tauchtiefe
m
4
4
4
Saugseite
Gewinde
G1½
G1½
G1½
Anschluss
Schlauch
mm
25, 32, 38
25, 32, 38
25, 32, 38
Druckseite
Gewinde
G2
G2
G2
Anschluss
Schlauch
mm
25, 32, 38
25, 32, 38
25, 32, 38
Max. Korngröße Grobschmutz
mm
8
8
8
Filterzulauffläche
cm²
810
810
810
Wassertemperatur (Ge-
tauchte Aufstellung)
In Betrieb
°C
+4 ... +35
+4 ... +35
+4 ... +35
Außer Betrieb
°C
+4 ... +35
+4 ... +35
+4 ... +35
Umgebungstemperatur
(Trockenaufstellung)
In Betrieb und
Konvektion
°C
+4 ... +30
+4 ... +30
+4 ... +30
In
Betrieb und
Zwangskühlung
°C
+4 ... +
40
+4 ... +
40
+4 ... +
40
Abmessungen
Länge
mm
280
280
280
Breite
mm
230
230
230
Höhe
mm
140
140
140
Anschlusskabellänge
m
10
10
10
Gewicht
kg
5,0
5,0
5,3

16
Zulässige Wasserwerte
Frischwasser, Teichwasser
pH
-Wert
6,8 … 8,5
Härte
°dH
8 … 15
Freies Chlor
mg/l
<0,3
Chloridgehalt
mg/l
<250
Salzgehalt
%
<0,4
Gesamttrockenrückstand
mg/l
<50
Temperatur
°C
+4 … +35
Verschleißteile
•Laufeinheit
Entsorgung
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt werden.
Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Infor-
mationen über die ordnungsgemäße Entsorgung des Geräts.
Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.

EN
17
Original operating manual.
EN
WARNING
WARNING
Disconnect all electrical units in the water from the power supply be-
fore reaching into the water. Otherwise there is a risk of injuries or
death by electrocution.
This unit can be used by children aged 8 and above and by persons
with reduced physical, sensory or mental capabilities or lack of expe-
rience and knowledge if they are supervised or have been instructed
on how to use the unit in a safe way and they understand the hazards
involved. Do not allow children to play with the unit. Only allow chil-
dren to carry out cleaning and user maintenance under supervision.

18
Safety information
Electrical connection
•Special regulations apply to electrical installation in outdoor areas. Only allow a qualified elec-
trician to perform the electrical installation.
– The qualified electrician has the required professional training, knowledge and skills to per-
form electrical installations in outdoor areas. The qualified electrician can detect potential
risks and adheres to regional and national standards, regulations and directives.
– For your own safety, please consult a qualified electrician.
•Only connect the unit if the electrical data of the unit and the power supply match.
•Only plug the unit into a correctly installed outlet. Ensure that the unit is fused for a rated
fault current of max. 30 mA by means of a fault current protection device.
•Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use
(splash-proof).
•Protect open plugs and sockets from moisture.
Safe operation
•Do not use the unit, if electrical lines or the housing are damaged.
•A damaged connection cable cannot be replaced. Dispose of the unit.
•The impeller unit inside the unit contains a magnet with a strong magnetic field that may af-
fect the operation of pacemakers or implantable cardioverter defibrillators (ICDs). Keep the
magnet at least 0.2 m away from any implant.
•Do not carry or pull the unit by its power cable.
•Route lines so that they are protected from damage and nobody can trip over them.
•Never make technical modifications to the unit.
•Only carry out work on the unit that is described in this manual.
•Only use original spare parts and accessories.
•Should problems occur, please contact the authorized customer service or OASE.

EN
19
Intended use
Only use the product described in this manual as follows:
•For pumping normal pond water for filter systems, waterfall systems and water course sys-
tems.
•In compliance with the technical specifications.
•Only subject to adherence to the permissible water quality values.
The following restrictions apply to the unit:
•Do not use in swimming ponds.
•Never use the unit with fluids other than water.
•Never run the unit without water.
•Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
•Do not connect to the domestic water supply.
•Do not use for commercial or industrial purposes.
•According to EMC (Electromagnetic Compatibility), this is a class A unit. The unit may cause
malfunctions in living environments. It is the user's responsibility to take suitable counter-
measures.

20
Product description
Overview
AMX0174
1
Inlet
1 (suction side)
•Filter housing for pond bottom filtration for submerged installation.
2
Inlet
2 (suction side)
•
Connection of the supply flow from a pond for dry installation.
•
For dry installation, install the pump without a filter housing.
3
Outl
et (pressure side)
•
Connection of the return flow to the pond (e.g. via a water course).
4
Stepped hose adapter with ball joint for outlet.
5
Stepped hose adapter for inlet 2 (dry installation).
6
Hose clips for fastening hoses on the hose
sleeves.
7
Power cable with power plug
Symbols on the unit
The unit is dust
-proof and water-tight down to 4 m.
Possible hazard for persons wearing pace makers.
Protect the unit from direct sunlight.
Never dispose of the unit with
normal household waste.
Read the operating instructions.
