Oase Varionaut 150 24V/DMX/02 User manual

Gebrauchsanleitung
DE
Operating instructions
EN
Notice d'emploi
FR
Instrucciones de uso
ES
Varionaut 150 24V/DMX/02
No. 50665

--
2
A
VNT0013
B
VNT0010
C
VNT0003

--
3
D
VNT0059

--
4
E
VNT0011
F
VNT0025
G
PLX0004
H
VNT0012

--
5
I
VNT0006
J
VNT0007

-DE -
6
-DE -
Original Gebrauchsanleitung
WARNUNG
•Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen.
•Kinder dürfen nicht mit dem Gerät spielen.
•Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be-
aufsichtigung durchgeführt werden.
•Gerät nur anschließen, wenn die elektrischen Daten von Gerät und
Stromversorgung übereinstimmen. Die Gerätedaten befinden sich
auf dem Typenschild am Gerät, auf der Verpackung oder in dieser
Anleitung.
•Tod oder schwere Verletzungen durch Stromschlag sind möglich!
Bevor Sie ins Wasser greifen, Geräte im Wasser mit einer Spannung
>12 V AC oder >30 V DC vom Stromnetz trennen.
•Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.
•Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse
beschädigt sind.
•Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät
entsorgen.
Sicherheitshinweise
Vorschriftsmäßige elektrische Installation
•Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek-
trofachkraft vorgenommen werden.
•Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft
umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen,
Vorschriften und Bestimmungen.
•Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
•Steckerverbindungen vor Feuchtigkeit schützen.

-DE -
7
Sicherer Betrieb
•Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte
Defibrillatoren (ICD) beeinflussen kann. Mindestens 0,2 m Abstand zwischen Implantat und Magnet einhalten.
•Gerät nicht an der elektrischen Leitung tragen oder ziehen.
•Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.
•Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben
lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.
•Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.
•Niemals technische Änderungen am Gerät vornehmen.
Hinweise zu dieser Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts Varionaut 150 24V/DMX/02 haben Sie eine gute
Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
Warnhinweise
Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.
WARNUNG
•Bezeichnet eine möglicherweise gefährliche Situation.
•Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.
VORSICHT
•Bezeichnet eine möglicherweise gefährliche Situation.
•Bei Nichtbeachtung kann leichte oder geringfügige Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden
dienen.
Weitere Hinweise
A Verweis auf eine Abbildung, z. B. Abbildung A.
→Verweis auf ein anderes Kapitel.

-DE -
8
Produktbeschreibung
A
Varionaut 150 24V/DMX/02
1
DMX-Box
•Anschluss DMX-Bus
2
Pumpe
3
Filtergehäuse
4
Gerätefuß
5
PowerBox 24 V DC
•Anschluss Stromversorgung
Varionaut 150 24V/DMX/02 ist eine Pumpe, die über den DMX/RDM-Bus gesteuert wird.
•Wasserdichte steckbare Verkabelung des DMX/RDM-Bus über die DMX-Box. Dadurch lassen sich das DMX Steuer-
gerät und weitere DMX-fähige Verbraucher einfach miteinander verbinden.
•Die Steuerung übernimmt ein DMX-Steuergerät oder DMX/RDM-Steuergerät von OASE.
– Das DMX-Steuergerät ist nicht im Lieferumfang enthalten. Einsatzzweck und Umfang der Anlage bestimmen die
Anforderungen an das DMX-Steuergerät.
Bestimmungsgemäße Verwendung
Varionaut 150 24V/DMX/02, "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:
•Für den Einsatz in Fontänen-Anlagen.
•Betrieb unter Einhaltung der technischen Daten. (→ Technische Daten)
•Betrieb unter Einhaltung der zulässigen Wasserwerte. (→Wasserwerte)
Für das Gerät gelten folgende Einschränkungen:
•Nicht in Schwimmteichen verwenden.
•Niemals andere Flüssigkeiten als Wasser fördern.
•Niemals ohne Wasserdurchfluss betreiben.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
•Nicht an die Hauswasserversorgung anschließen.
Montage
B
WARNUNG
Gefährliche elektrische Spannung.
Mögliche Folgen: Tod oder schwere Verletzungen durch Stromschlag beim Betrieb elektrischer Geräte am
und im Wasser.
Schutzmaßnahmen bei begehbaren Gewässern:
•Im Wasser ausschließlich elektrische Geräte oder Installationen mit Bemessungsspannung UAC ≤12 V oder
UDC ≤30 V verwenden.
•Bei elektrischen Installationen mit Bemessungsspannung UAC > 12 V oder UDC > 30 V einen Abstand von
mindestens 2 m zum Wasser einhalten.
Schutzmaßnahmen bei nicht begehbaren Gewässern:
•Bei elektrischen Installationen mit Bemessungsspannung UAC > 12 V oder UDC > 30 V einen Abstand von
mindestens 2 m zum Wasser einhalten.
Gerät getaucht aufstellen
•Pumpe nicht am Saugstutzen oder Druckstutzen aufhängen.
– Das Pumpengehäuse kann beschädigt werden.
•Gerät nur mit Filterkorb betreiben.
So gehen Sie vor:
C
1. Pumpe mit Gerätefuß auf einem geeigneten Untergrund waagerecht aufstellen und festschrauben.
– Die Pumpe muss vollständig unter Wasser liegen.
2. Reduziermuffe auf den Pumpenausgang schrauben.
3. Düse (z. B. Komet 10-14 T) auf die Reduziermuffe schrauben.

-DE -
9
DMX-Verbindungskabel anschließen
An einem DMX-Bus dürfen max. 31 Endgeräte angeschlossen werden.
So gehen Sie vor:
D
•DMX-Box mit 2 Schrauben auf einem geeigneten Untergrund befestigen.
F
1. Die Schutzkappe an der DMX-Box entfernen.
– DMX-IN: Anschluss DMX-Eingangssignal (WECS).
– DMX-OUT: Anschluss DMX-Signal zu weiteren Geräten (Signal durchschleifen). Am letzten Gerät muss DMX-
OUT mit einem Endstecker terminiert werden (Abschlusswiderstand des DMX-Bus).
2. Steckverbinder aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm).
– Die Gummidichtung muss sauber sein und passgenau sitzen.
– Eine beschädigte Gummidichtung ersetzen.
G
•DMX-Boxen miteinander verbinden (durchschleifen).
– OASE Verbindungskabel DMX verwenden.
Gerät an die Stromversorgung anschließen
•Anforderungen an das Schaltnetzteil:
– Elektronisches Schaltnetzteil mit galvanischer Trennung zwischen Primär- und Sekundärseite.
– Ausgangsspannung: 24 V DC
– Restwelligkeit: Maximal 5 %
So gehen Sie vor:
E
•PowerBox 24V DC mit 2 Schrauben auf einem geeigneten Untergrund befestigen.
F
1. Die Schutzkappe an der PowerBox 24 V DC entfernen.
– Die beiden 24-V-DC-Buchsen sind parallel geschaltet. Die zweite 24-V-DC-Buchse kann zur Versorgung weiterer
Geräte verwendet werden (Signal durchschleifen).
2. Steckverbinder aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm).
– Die Gummidichtung muss sauber sein und passgenau sitzen.
– Eine beschädigte Gummidichtung ersetzen.
H
•PowerBoxen miteinander verbinden (durchschleifen).
– OASE Verbindungskabel 24 V DC/01 verwenden.
Inbetriebnahme
HINWEIS
Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört.
•Während des Betriebs muss die Pumpe stets geflutet sein.
•Regelmäßig den Wasserstand kontrollieren.
HINWEIS
•Inbetriebnahme und Betrieb sind möglich mit einem DMX-Steuergerät oder DMX/RDM-Steuergerät.
•Zur Signalübertragung und Ansteuerung wird das DMX-Protokoll / RDM-Protokoll verwendet.
•Zur Programmierung die Dokumentation des Steuergeräts lesen.
Gerät einschalten
Einschalten: elektrische Verbindung herstellen und DMX-Steuersignal senden.
Ausschalten: DMX-Steuersignal senden und elektrische Verbindung trennen.

-DE -
10

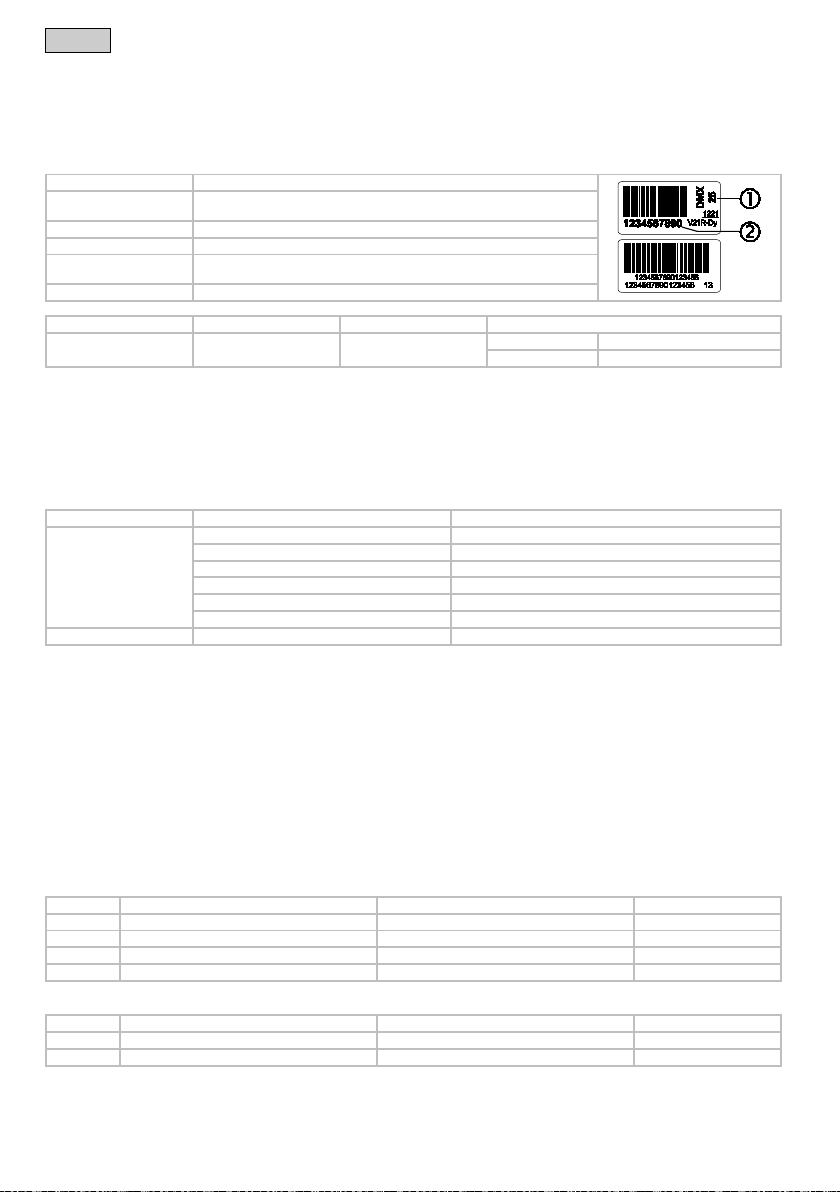

Adressierung über DMX
DMX (Digital Multiplex) bezeichnet ein standardisiertes digitales Übertragungsprotokoll, das sowohl in der Bühnen- und
Veranstaltungstechnik als auch in vielen Komponenten von Oase Verwendung findet.
DMX Channel und Modus können Sie über einen DMX-Controller von OASE ändern. Lesen Sie die zugehörige Be-
triebsanleitung.
Beschreibung
Wert
Serial No. (SN)
Seriennummer des Gerätes eingeben. Die Seriennummer steht auf dem Auf-
kleber neben dem Typenschild.
Product ID
121
Version No.
1
DMX Channel
Der werksseitig eingestellte DMX Channel

steht auf dem Aufkleber neben
dem Typenschild.
Konfigurationsmodus
1 = DMX-Startadresse einstellen.
Config. mode
Description config. mode
Transfer value
Description transfer value
1 Set DMX channel x
Function
x + 0
Speed
x + 1
Bedienung
Übersicht DMX-Parameter
Für die Ansteuerung der Pumpe sind zwei Kanäle erforderlich. Der erste Kanal wird über das DMX-Steuergerät von
OASE definiert. Der zweite Kanal wird automatisch hochgezählt und festgelegt.
•Die erste mögliche DMX-Startadresse ist 1.
•Die letzte mögliche DMX-Startadresse ist 511.
Kanal
Beschreibung
Wert
DMX Channel + 0
Pumpe aus
0 ... 10
Steuerbetrieb (nicht verwenden)
11 ... 49
Drehzahlregelung
50 ... 99
Drehzahlregelung Kennlinienausgleich
100 ... 149
Nicht verwendet
150 ... 239
Fehler zurücksetzen (→ Fehler zurücksetzen)
240 ... 255
DMX Channel + 1
Sollwertvorgabe Drehzahl
0 ... 255
Fehler zurücksetzen
So gehen Sie vor:
1. Über DMX Channel + 0 einen Wert zwischen 240 und 255 einstellen.
2. Über DMX Channel + 0 einen Wert zwischen 0 und 10 einstellen.
– Der Fehler ist zurückgesetzt.
3. Pumpe mit gewünschtem Wert ansteuern.
Hinweise zur Show-Programmierung
Einschalt- /Ausschaltzyklen
•Pumpe maximal 1 × pro Minute einschalten.
•Zwischen dem Ausschalten und erneutem Einschalten mindestens 10 Sekunden warten.
Einschaltreihenfolge:
Schritt
Beschreibung
Kanal
Werte
1
Drehzahl der Pumpe auf Minimum
DMX Channel + 1
0
2
Regelbetrieb ein
DMX Channel + 0
50 ... 99
3
Wartezeit 1-3 Sekunden
–
–
4
Effekt
DMX-Channel + 1
1 ... 255
Ausschaltreihenfolge:
Schritt
Beschreibung
Kanal
Werte
1
Drehzahl der Pumpe auf Minimum
DMX-Channel + 1
0
2
Pumpe aus
DMX-Channel + 0
0 ... 10
Der DMX-Channel +0 (Control Channel) darf während einer Show nicht verändert werden. Die Programmierung der
Effekte erfolgt ausschließlich über den DMX-Channel +1 (Speed Channel).

-DE -
11
Adressierung über DMX/RDM
RDM (Remote Device Management) ist ein offener und bidirektionaler Protokollstandard für DMX-gesteuerte Geräte.
Der permanent gesendete DMX-Datenstrom pausiert für einen kurzen Moment (einige Millisekunden) und es wird ein
RDM-Datenpaket (Message) direkt an einen Teilnehmer gesendet. Der Teilnehmer wertet die Information im Datenpa-
ket aus und sendet auf der gleichen Leitung eine Antwort (Halbduplex). Durch das zielgerichtete Anfragen (Pollen) an
einen Teilnehmer über seine UID (Unique ID) wird vermieden, dass mehrere Teilnehmer gleichzeitig antworten.
Das Protokoll ermöglicht es, Statusinformationen über ein Gerät zu empfangen oder Konfigurationen an einem Gerät
zu verändern. Eine Änderung der Konfiguration ist z.B. die Änderung der DMX-Adresse. Voraussetzung für diese
Funktionalität ist ein RDM-fähiges Steuergerät (Controller). Lesen Sie die zugehörige Betriebsanleitung.
RDM-Parameter
Allgemeine Parameter
GET
CMD
SET
CMD
Beschreibung
STATUS_MESSAGES
•
Dient zur Verwaltung von Statusnachrichten
STATUS_ID_DESCRIPTION
•
SUPPORTED_PARAMETERS
•
Übersicht aller RDM-Parameter
PARAMETER_DESCRIPTION
•
Beschreibung aller Parameter
DEVICE_INFO
•
Kurzübersicht der wichtigsten Eigenschaften
DEVICE_MODEL_DESCRIPTION
•
Typenbezeichnung
MANUFACTURER_LABEL
•
Herstellerbezeichnung
DEVICE_LABEL
•
•
Beschriftungsfeld
SOFTWARE_VERSION_LABEL
•
Versionsnummer der Firmware
DMX_START_ADDRESS
•
•
DMX-Startadresse lesen und setzen
SENSOR_DEFINITION
•
Information Sensor
SENSOR_VALUE
•
•
Sensorwerte
Sensor 1
TempErrCount
Temperaturfehlerzähler
Sensor 2
MotorFailureCount
Motorfehlerzähler
Sensor 3
ActualSpeed
Aktuelle Ist-Drehzahl
Sensor 4
NominalSpeed
Aktuelle Soll-Drehzahl
Sensor 5
PWM
Aktueller PWM-Wert
Sensor 6
Temp
Aktuelle Betriebstemperatur
Sensor 7
PowerVoltage
Aktuelle Spannung
Sensor 8
CurrentConsemption
Aktuelle Stromaufnahme
IDENTIFY_DEVICE
•
•
0 =
Normalbetrieb
1 =
Pumpe schaltet sich in kurzen Abständen ein und wieder aus. Diese Funktion
ist hilfreich um das Gerät im freien Feld zu identifizieren.
DEVICE_HOURS
•
Betriebsstundenzähler insgesamt
DEVICE_POWER_CYCLES
•
Zähler für Kaltstarts/Einschalten
RESET_DEVICE
•
Führt einen Reset aus
1 =
Warmstart
255 =
Kaltstart
Spezifische Parameter
GET
CMD
SET
CMD
Beschreibung
Curve X1
•
Stützwert 1 der gespeicherten Pumpenkennlinie
Curve Y1
•
Curve X2
•
Stützwert 2 der gespeicherten Pumpenkennlinie
Curve Y2
•
Curve X3
•
Stützwert 3 der gespeicherten Pumpenkennlinie
Curve Y3
•
Runtime hours
•
Betriebsstundenzähler für die Laufdauer
Startup counter
•
Zähler für Anlaufstarts
Config mode
•
Nur für Servicezwecke

-DE -
12
Störungsbeseitigung
Störung
Ursache
Abhilfe
Pumpe läuft nicht an
Versorgungsspannung fehlt
−Versorgungsspannung überprüfen
−Zuleitungen kontrollieren
Pumpe erhält keine Steuersignale
Steuergerät/Steuerleitung prüfen
Interner Elektronikfehler
Hinweise zur Geräte- und Showprogrammie-
rung lesen
Pumpe fördert nicht
Filtergehäuse verstopft
Reinigen
Starke Wasserverschmutzung
Pumpe reinigen. Nach Abkühlen des Motors
schaltet sich die Pumpe automatisch wieder
ein.
Laufeinheit ist blockiert
Pumpe ausschalten und Hindernis entfernen.
Anschließend Pumpe wieder einschalten.
Fördermenge ungenügend
Filtergehäuse verstopft
Reinigen
Zu hohe Verluste in den Zuleitungen
−Größeren Schlauchdurchmesser wählen
−Schlauchlänge auf nötiges Minimum redu-
zieren
−Unnötige Verbindungsteile vermeiden
Pumpe schaltet nach kurzer Laufzeit ab
Starke Wasserverschmutzung
Pumpe reinigen. Nach Abkühlen des Motors
schaltet die Pumpe automatisch wieder ein.
Bei Einsatz unter Wasser: Wassertemperatur
zu hoch
Maximale Wassertemperatur von +35 °C ein-
halten. Nach Abkühlen des Motors schaltet
sich die Pumpe automatisch wieder ein.
Laufeinheit ist blockiert
Pumpe ausschalten und Hindernis entfernen.
Anschließend Pumpe wieder einschalten.
Pumpe ist trocken gelaufen
Pumpe fluten. Bei Betrieb im Teich die Pumpe
vollständig untertauchen.
Reinigung und Wartung
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!
•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
•Vor Arbeiten am Gerät Netzspannung abschalten.
Gerät warten
Das Gerät benötigt eine regelmäßige Wartung. Führen Sie die Arbeiten nach Wartungsplan durch.
•Die Wartungsarbeiten dürfen nur von geschultem Personal durchgeführt werden, das aufgrund ihrer fachlichen Aus-
bildung, Kenntnisse und Erfahrungen für diese Tätigkeiten qualifiziert ist.
Gerät reinigen
•Keine aggressiven Reinigungsmittel oder chemische Lösungen verwenden, da sie das Gehäuse beschädigen oder
die Funktion des Geräts beeinträchtigen können.
•Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Essig- und chlorfreien Haushaltsreiniger.
•Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.
So gehen Sie vor:
I
1. Filterkorb nach links drehen und abnehmen.
– Der Filterkorb ist mit einem Bajonettverschluss an der Pumpe befestigt.
2. Alle Teile reinigen.
– Zur Unterstützung eine weiche Bürste verwenden.
– Teile mit klarem Wasser abspülen.
3. Gerät in umgekehrter Reihenfolge zusammenbauen.

-DE -
13
Laufeinheit ersetzen
HINWEIS
Die Laufeinheit wird im Motorblock durch ein Lager geführt. Dieses Lager ist ein Verschleißteil und sollte
gleichzeitig mit der Laufeinheit gewechselt werden.
•Das Wechseln des Lagers erfordert besondere Kenntnisse und Werkzeuge. Das Lager durch den OASE-
Fachhändler wechseln lassen oder die Pumpe an OASE schicken.
HINWEIS
Die Laufeinheit enthält einen starken Magneten, der magnetische Partikel (z. B. Eisenspäne) anzieht.
•Laufeinheit beim Einbau vollständig von anhaftenden Partikeln befreien. Verbleibende Partikel können irre-
parable Schäden an Laufeinheit und Motorblock verursachen.
So gehen Sie vor:
J
1. Filterkorb nach links drehen und abnehmen.
– Der Filterkorb ist mit einem Bajonettverschluss an der Pumpe befestigt.
2. Rastknopf unter dem Gerätefuß zurückdrücken und Pumpe vom Gerätefuß abziehen.
3. Vier Schrauben entfernen und Pumpengehäuse abnehmen.
4. Laufeinheit herausziehen und bei Bedarf ersetzen.
– Gegebenenfalls mit einem Schraubendreher mit breiter Klinge die Laufeinheit vorsichtig heraushebeln.
5. Gerät in umgekehrter Reihenfolge zusammenbauen.
Reparatur
Bei folgenden Ereignissen ist eine Reparatur nicht möglich. Das Gerät muss ersetzt werden.
•Für ein defektes Bauteil gibt es kein Ersatzteil, das von OASE zugelassen ist.
•Eine mit dem Gerät fest verbundene elektrische Leitung ist beschädigt oder gekürzt.
Verschleißteile
•Laufeinheit
•Lager im Motorblock
Lagern/Überwintern
Das Gerät ist frostsicher bis -20 °C. Bei niedrigeren Temperaturen muss das Gerät deinstalliert und eingelagert wer-
den.
So lagern Sie das Gerät richtig:
•Gerät gründlich reinigen, auf Beschädigungen prüfen, beschädigte Teile ersetzen.
•DMX/RDM-Stecker vor Feuchtigkeit und Verschmutzung schützen.
•Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen.
Bewahren Sie das Gerät in Wasser getaucht oder mit Wasser befüllt und frostfrei auf.
Entsorgung
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt werden.
•Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy-
stem entsorgen.

-DE -
14
Garantie
Die OASE GmbH übernimmt für dieses von Ihnen erworbene OASE-Gerät eine Herstellergarantie gemäß den nach-
stehenden Garantiebedingungen von 24 Monaten. Der Lauf der Garantiefrist beginnt mit dem erstmaligen Kauf beim
OASE-Fachhändler. Bei einem Weiterverkauf beginnt die Garantiefrist daher nicht von Neuem zu laufen. Durch Garan-
tieleistungen wird die Garantiezeit weder verlängert noch erneuert. Ihre gesetzlichen Rechte als Käufer insbesondere
aus der Gewährleistung bestehen weiter und werden durch diese Garantie nicht eingeschränkt.
Garantiebedingungen
Die OASE GmbH gewährt eine Garantie für einwandfreie, dem Zweck entsprechende Beschaffenheit und Verarbei-
tung, fachgerechten Zusammenbau und ordnungsgemäße Funktionsfähigkeit. Die Garantieleistung bezieht sich nach
unserer Wahl auf die unentgeltliche Reparatur bzw. die kostenlose Lieferung von Ersatzteilen oder eines Ersatzgerä-
tes. Sollte der betreffende Typ nicht mehr hergestellt werden, behalten wir uns vor, nach eigener Wahl ein Ersatzgerät
aus unserem Sortiment zu liefern, das dem beanstandeten Typ so nah wie möglich kommt. Beanstandungen, deren
Ursache auf Einbau- und Bedienungsfehler sowie auf mangelnde Pflege bspw. auf die Verwendung ungeeigneter
Putzmittel oder unterlassene Wartung, nicht bestimmungsgemäßen Gebrauch, Beschädigung durch Unfall, Fall, Stoß,
Frosteinwirkung, Stecker abschneiden, Kabel kürzen, Kalkablagerungen oder unsachgemäße Reparaturversuche zu-
rückzuführen sind, fallen nicht unter den Garantieschutz. Insofern weisen wir bezüglich des sachgemäßen Gebrauchs
auf die Gebrauchsanweisung hin, die Bestandteil der Garantie ist. Verschleißteile, wie z.B. Leuchtmittel etc. sind nicht
Bestandteile der Garantie.
Die Erstattung von Aufwendungen für Aus- und Einbau, Überprüfung, Forderungen nach entgangenem Gewinn und
Schadensersatz sind von der Garantie ebenso ausgeschlossen, wie weitergehende Ansprüche für Schäden und Verlu-
ste gleich welcher Art, die durch das Gerät oder seinen Gebrauch verursacht wurden.
Die Garantie gilt nur für das Land, in dem das Gerät bei einem OASE-Fachhändler gekauft wurde. Für diese Garantie
gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den interna-
tionalen Warenkauf (CISG).
Ansprüche aus der Garantie können nur gegenüber der OASE GmbH, Tecklenburger Straße 161, D-48477 Hörstel,
Deutschland, dadurch geltend gemacht werden, dass Sie an uns frachtfrei und auf Ihr Transportrisiko das beanstan-
dete Gerät oder Geräteteil mit einer Kopie des Originalverkaufsbelegs des OASE-Fachhändlers, dieser Garantieur-
kunde sowie der schriftlichen Angabe des beanstandeten Fehlers senden.
Technische Daten
Varionaut
150 24V/DMX/02
Bemessungsspannung
V DC
24
Maximale Leistung
W
120
Maximale Fördermenge
l/min
145
Maximale Förderhöhe
m
5
Maximale Tauchtiefe
m
4
Schutzart
IP 68
Anschluss Druckseite
G1½
Anschluss Saugseite
G1½
Abmessungen mit Filtergehäuse
(Länge × Breite × Höhe)
mm
311 × 161 × 158
Gewicht
kg
5,0
Länge Stromkabel
m
1
Länge DMX-Kabel
m
1
Zulässige Wassertemperatur (bei Betrieb unter Wasser)
°C
+4 … +35
Symbole auf dem Gerät
Geschützt gegen das Eindringen von Fremdkörpern. Geeignet für den dauerhaf-
ten Einsatz unter Wasser bis 4 m Wassertiefe.
Gerät nicht mit normalem Hausmüll entsorgen.
D
Vor dem Gebrauch des Geräts Gebrauchsanleitung lesen.

-EN -
15
-EN -
Translation of the original Operating Instructions
WARNING
•This unit can be used by children aged 8 and above and by per-
sons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they are supervised or have been
instructed on how to use the unit in a safe way and they understand
the hazards involved.
•Do not allow children to play with the unit.
•Only allow children to carry out cleaning and user maintenance un-
der supervision.
•Only connect the unit if the electrical data of the unit and the power
supply correspond. The unit data is to be found on the unit type plate,
on the packaging or in this manual.
•Possible death or severe injury from electrocution! Before reaching
into the water, always disconnect all units in the water that have a
voltage of >12 V AC or >30 V DC from the power supply.
•Only operate the unit if no persons are in the water.
•Do not use the unit if electrical cables or housings are damaged.
•A damaged connection cable cannot be replaced. Dispose of the
unit.
Safety information
Correct electrical installation
•Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.
•A person is regarded as a qualified electrician if, due to his/her vocational education, knowledge and experience, he
or she is capable of and authorised to judge and carry out the work commissioned to him/her. This also includes the
recognition of possible hazards and the adherence to the pertinent regional and national standards, rules and regula-
tions.
•For your own safety, please consult a qualified electrician.
•Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use (splash-proof).
•Protect the plug connection from moisture.

-EN -
16
Safe operation
•The impeller unit in the pump contains a magnet with a strong magnetic field that may affect the operation of pace-
makers or implantable cardioverter defibrillators (ICDs). Always keep magnets at least 0.2 m away from implanted
devices.
•Never carry or pull the unit by the electrical cable.
•Route cables such that they are protected from damage and do not present a tripping hazard.
•Only carry out work on the unit that is described in this manual. If problems cannot be overcome, please contact an
authorised customer service point or, if in doubt, the manufacturer.
•Only use original spare parts and accessories for the unit.
•Never carry out technical changes to the unit.
Information about these operating instructions
Welcome to OASE Living Water. You made a good choice with the purchase of this product Varionaut 150
24V/DMX/02.
Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.
Ensure that all work on and with this unit is only carried out in accordance with these instructions.
Adhere to the safety information for the correct and safe use of the unit.
Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new
owner.
Symbols used in these instructions
Warnings
The warning information is categorised by signal words, which indicate the extent of the hazard.
WARNING
•Indicates a possibly hazardous situation.
•Non-observance may lead to death or serious injuries.
CAUTION
•Indicates a possibly hazardous situation.
•Non-observance may lead to slight or minor injuries.
NOTE
Information for the purpose of clarification or for preventing possible damage to assets or to the environment.
Additional information
A Reference to a figure, e.g. Fig. A.
→Reference to another section.

-EN -
17
Product Description
A
Varionaut 150 24V/DMX/02
1
DMX box
•DMX bus connection
2
Pump
3
Filter housing
4
Stand
5
PowerBox 24 V DC
•Power supply connection
Varionaut 150 24V/DMX/02 is a pump controlled via the DMX/RDM bus.
•Water-tight plug-in cabling of the DMX/RDM bus via the DMX box. This makes it easier to connect the DMX controller
and other DMX-compatible consumers.
•A DMX controller or DMX/RDM controller from OASE is used for controlling the unit.
– The DMX controller is not included in the scope of delivery. The application and extent of the system determine
the requirements for the DMX controller.
Intended use
Varionaut 150 24V/DMX/02, referred to as "unit", may only be used as specified in the following:
•For use in fountain systems.
•Operate in accordance with instructions. (→ Technical data)
•Operation under observance of the permissible water quality. (→Water quality)
The following restrictions apply to the unit:
•Do not use in swimming ponds.
•Never use the unit to convey fluids other than water.
•Never run the unit without water.
•Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
•Do not connect to the domestic water supply.
Installation
B
WARNING
Dangerous electrical voltage.
Possible consequences: Death or severe injuries caused by electric shock from electrical units operated in
or near water.
Protective measures for accessible ponds:
•Only use electrical units or installations with a rated voltage of UAC ≤12 V or UDC ≤30 V in the water.
•Electrical installations with a rated voltage of UAC > 12 V or UDC > 30 V must be located at a distance of at
least 2 m from the water.
Protective measures for non-accessible ponds:
•Electrical installations with a rated voltage of UAC > 12 V or UDC > 30 V must be located at a distance of at
least 2 m from the water.
Submerged installation of the pump
•Do not suspend the pump from the suction socket or pressure socket.
– The pump housing may be damaged.
•Only operate the pump with the filter basket fitted.
How to proceed:
C
1. Place the pump with stand in a horizontal position on a suitable base and bolt down.
– Ensure that the pump is fully submerged in the water.
2. Screw the reducing socket onto the pump outlet.
3. Screw the nozzle (e.g. Komet 10-14 T) onto the reducing socket.

-EN -
18
Connecting the DMX connection cable
A maximum of 31 end devices may be connected to one DMX bus.
How to proceed:
D
•Fasten the DMX box to a suitable foundation using 2 screws.
F
1. Remove the protection cap from the DMX-Box.
– DMX-IN: Connection for DMX input signal (WECS)
– DMX-OUT: Connection for DMX signal to further units (signal feedthrough). A terminator has to be plugged into
DMX-OUT (termination of the DMX bus) of the last unit.
2. Fit the plug connector and secure with the two screws (max. 2.0 Nm).
– Ensure that the rubber seal is clean and fits exactly.
– Replace the rubber seal if damaged.
G
•Connect the DMX boxes with each other (loop).
– Use OASE connection cable, DMX.
Connecting the unit to the power supply
•Switching power pack requirements:
– Electronic switching power pack with DC decoupling between the primary and secondary side.
– Output voltage: 24 V DC
– Residual ripple: Max. 5 %
How to proceed:
E
•Fasten the PowerBox 24V DC to a suitable foundation using 2 screws.
F
1. Remove the protection cap from PowerBox 24 V DC.
– The two 24 V DC sockets are connected in parallel. The second 24 V DC socket can be used for supplying other
units (signal feed-through).
2. Fit the plug connector and secure with the two screws (max. 2.0 Nm).
– Ensure that the rubber seal is clean and fits exactly.
– Replace the rubber seal if damaged.
H
•Connect the PowerBoxes with each other (loop).
– Use the OASE 24 V DC/01 connection cable.
Commissioning/start-up
NOTE
Never allow the pump to run dry. Otherwise the pump will be destroyed.
•Ensure that the pump is always flooded during operation.
•Regularly check the water level.
NOTE
•A DMX controller or a DMX/RDM controller can be used for commissioning/start-up and operation.
•The DMX / RDM protocol is used for signal transmission and control.
•For programming, refer to the controller documentation.
Switching on the unit
Switching on:Establish an electrical connection and transmit the DMX control signal.
Switching off: Transmit the DMX control signal and disconnect the electrical connection.

-EN -
19
Addressing via DMX
DMX (Digital Multiplex) is a standardised digital transmission protocol used in stage and event equipment as well as in
many Oase components.
The DMX Channel and the mode can be changed by means of a DMX controller from OASE. Read the corresponding
operating instructions.
Description
Value
Serial No. (SN)
Enter the unit serial number. The serial number is indicated on the label next
to the type plate.
Product ID
121
Version No.
1
DMX Channel
The factory-set DMX channel is indicated on the label next to the type plate.
Configuration mode
1 = Set DMX starting address.
Config. mode
Description config. mode
Transfer value
Description transfer value
1 Set DMX channel x
Function
x + 0
Speed
x + 1
Operation
Overview DMX parameters
Two channels are required for controlling the pump. The first channel is defined via the OASE DMX controller. The se-
cond channel is incremented and defined automatically.
•The first possible DMX starting address is 1.
•The last possible DMX starting address is 511.
Channel
Description
Value
DMX Channel + 0
Pump OFF
0 ... 10
Control mode (do not use)
11 ... 49
Speed control
50 ... 99
Speed control, characteristic line compensation
100 ... 149
Not in use
150 ... 239
Reset error (→ Reset error)
240 ... 255
DMX Channel + 1
Speed default value
0 ... 255
Reset error
How to proceed:
1. Use DMX Channel + 0 to set a value between 240 and 255.
2. Use DMX Channel + 0 to set a value between 0 and 10.
– The error has been reset.
3. Access the pump with the desired value.
Information on show programming
Switch-on/switch-off cycles
•Only switch on the pump max. 1 x per minute.
•Wait for at least 10 seconds between switching off the pump and switching it on again.
Switch-on sequence:
Step
Description
Channel
Values
1
Pump rotational speed set to minimum
DMX Channel + 1
0
2
Control mode ON
DMX Channel + 0
50 ... 99
3
Waiting time 1-3 seconds
–
–
4
Effect
DMX Channel + 1
1 ... 255
Switch-off sequence:
Step
Description
Channel
Values
1
Pump rotational speed set to minimum
DMX Channel + 1
0
2
Pump OFF
DMX Channel + 0
0 ... 10
The DMX-Channel +0 (Control Channel) may not be changed during a show. The effects are exclusively programmed
via the DMX-Channel +1 (Speed Channel).

-EN -
20
Addressing via DMX/RDM
RDM (Remote Device Management) is an open and bi-directional protocol standard for DMX-controlled devices. The
permanently transmitted DMX data flow briefly pauses (several milliseconds), and an RDM data package (message) is
sent directly to a subscriber. The subscriber evaluates the information in the data package and sends an answer (semi-
duplex) on the same line. Targeted polling to a subscriber via its UID (Unique ID) prevents several subscribers from
answering simultaneously.
The protocol makes it possible to receive status information about a unit or to change configurations on a unit. Chang-
ing the configuration means, e.g. changing the DMX address. The prerequisite for this function is a RDM-compatible
controller. Read the corresponding operating instructions
RDM parameters
General parameters
GET
CMD
SET
CMD
Description
STATUS_MESSAGES
•
Used to manage status messages
STATUS_ID_DESCRIPTION
•
SUPPORTED_PARAMETERS
•
Overview of all RDM parameters
PARAMETER_DESCRIPTION
•
Description of all parameters
DEVICE_INFO
•
Brief overview of the most important features
DEVICE_MODEL_DESCRIPTION
•
Type designation
MANUFACTURER_LABEL
•
Manufacturer's designation
DEVICE_LABEL
•
•
Labelling field
SOFTWARE_VERSION_LABEL
•
Firmware version number
DMX_START_ADDRESS
•
•
Reading and setting the DMX start address
SENSOR_DEFINITION
•
Sensor information
SENSOR_VALUE
•
•
Sensor values
Sensor 1
TempErrCount
Temperature error counter
Sensor 2
MotorFailureCount
Motor failure counter
Sensor 3
ActualSpeed
Current actual speed
Sensor 4
NominalSpeed
Current set point speed
Sensor 5
PWM
Current PWM value
Sensor 6
Temp
Current operating temperature
Sensor 7
PowerVoltage
Current voltage
Sensor 8
CurrentConsemption
Current current consumption
IDENTIFY_DEVICE
•
•
0 =
Normal operation
1 =
The pump will switch on and off again at short intervals. This function is helpful
for identifying the device in the field.
DEVICE_HOURS
•
Operating hour counter, total
DEVICE_POWER_CYCLES
•
Counter for cold startup/switch-on
RESET_DEVICE
•
Executes a reset
1 =
Warm start
255 =
Cold start
Specific parameters
GET
CMD
SET
CMD
Description
Curve X1
•
Support value 1 of the stored pump characteristic curve
Curve Y1
•
Curve X2
•
Support value 2 of the stored pump characteristic curve
Curve Y2
•
Curve X3
•
Support value 3 of the stored pump characteristic curve
Curve Y3
•
Runtime hours
•
Operating hour counter for the running period
Startup counter
•
Startup counter
Config mode
•
Only for service purposes
