Oase AquaMax Eco Titanium 30000 User manual

46965/10-16
AquaMax Eco Titanium 30000/50000
46965_GA_AquaMax_Eco_Titanium_30000-50000_A5_end_. 18.10.16 17:16 Seite 2

--
2
A
B
AMX0050
AMX0045
C
AMX0029
D
E
AMX0049
AMX0038

--
3
F
G
AMX0055
AMX0056
H
AMX0037
I
AMX0063

--
4
J
AMX0042
K
AMX0051
L
AMX0040

--
5
M
AMX0052

--
6
N
AMX0043

--
7
O
PLX0004
P
FMR0031

--
8
Q
AMX0053

--
9
R
AMX0041

-DE -
10
-DE -
Original Gebrauchsanleitung
WARNUNG
•Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen.
•Kinder dürfen nicht mit dem Gerät spielen.
•Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be-
aufsichtigung durchgeführt werden.
•Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem
Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
•Gerät nur anschließen, wenn die elektrischen Daten von Gerät und
Stromversorgung übereinstimmen. Die Gerätedaten befinden sich
auf dem Typenschild am Gerät, auf der Verpackung oder in dieser
Anleitung.
•Tod oder schwere Verletzungen durch Stromschlag sind möglich!
Bevor Sie ins Wasser greifen, Geräte im Wasser mit einer Spannung
>12 V AC oder >30 V DC vom Stromnetz trennen.
•Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.
•Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät
entsorgen.
Sicherheitshinweise
Elektrischer Anschluss
•Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek-
trofachkraft vorgenommen werden.
•Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft
umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen,
Vorschriften und Bestimmungen.
•Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstim-
men. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
•Steckerverbindungen vor Feuchtigkeit schützen.
•Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.

-DE -
11
Gefahren durch die Kombination von Wasser und Elektrizität
•Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer
Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
•Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten.
Sicherer Betrieb
•Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte
Defibrillatoren (ICD) beeinflussen kann. Mindestens 0,2 m Abstand zwischen Implantat und Magnet einhalten.
•Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden.
•Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
•Verlegen Sie Leitungen geschützt vor Beschädigungen und achten Sie darauf, dass niemand darüber fallen kann.
•Öffnen Sie das Gehäuse des Gerätes oder zugehöriger Teile nur, wenn Sie dazu in der Anleitung ausdrücklich auf-
gefordert werden.
•Führen Sie nur Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. Wenden Sie sich an eine autori-
sierte Kundendienststelle oder im Zweifelsfall an den Hersteller, wenn sich Probleme nicht beheben lassen.
•Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
•Nehmen Sie niemals technische Änderungen am Gerät vor.
•Halten Sie die Steckdose und den Netzstecker trocken.
Über diese Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts AquaMax Eco Titanium 30000/50000 haben Sie
eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
Warnhinweise
Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.
WARNUNG
•Bezeichnet eine möglicherweise gefährliche Situation.
•Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden
dienen.
Weitere Hinweise
A Verweis auf eine Abbildung, z. B. Abbildung A.
→Verweis auf ein anderes Kapitel.

-DE -
12

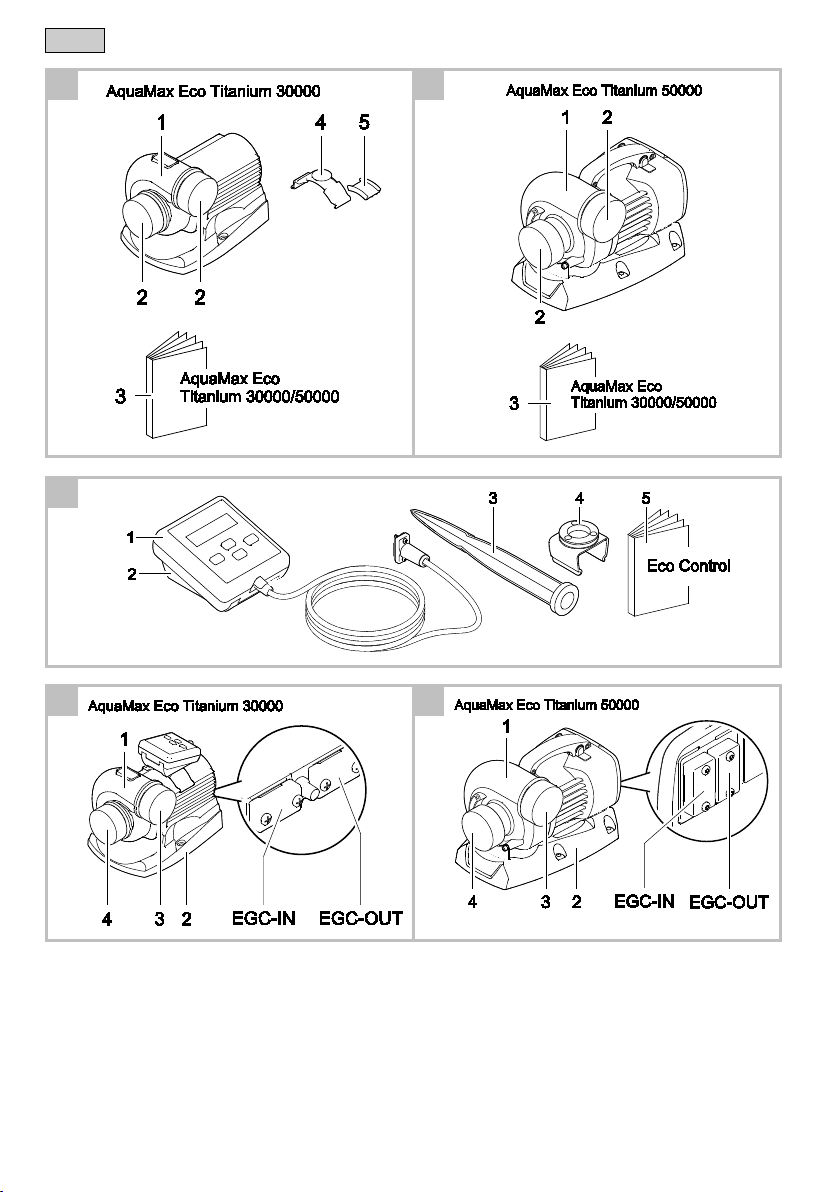

Lieferumfang
A
B
AquaMax Eco Titanium 30000/50000
Position
Beschreibung
1
1
1 × Pumpe
2
2
2 × Schutzkappe
−Schützt vor schweren Verletzungen bei laufender Pumpe, wenn am Eingang oder Ausgang keine Rohre angeschlos-
sen sind.
−Schutzkappen aufbewahren und anbringen, sobald angeschlossene Rohre entfernt worden sind.
3
3
1 × Gebrauchsanleitung Eco Titanium 30000/50000
4
—
1 × Klammeraufsatz für den Halterahmen Eco Control
5
—
1 × Gummistück für den Klammeraufsatz
C
Eco Control
Position
Beschreibung
1
1 × Eco Control
−Steuergerät der Pumpe
2
1 × Halterahmen
−Zur Wandbefestigung oder Aufnahme von Erdspieß oder Halteklammer
3
1 × Erdspieß
−Zur Aufstellung von Eco Control im Erdboden
4
1 × Halteklammer
−Zur Befestigung am Pumpengriff (nur bei Eco Titanium 50000 möglich)
5
1 × Gebrauchsanleitung Eco Control
Produktbeschreibung
AquaMax Eco Titanium 30000/50000 ist eine Teichpumpe, die trocken oder getaucht aufgestellt werden kann. Das
Gerät fördert Grobschmutz von bis zu 6 mm Korngröße und verfügt über eine exzellente Förderleistung für anspruchs-
volle Filteranlagen oder große Bachläufe und Wasserfälle.
Bestimmungsgemäße Verwendung
AquaMax Eco Titanium 30000/50000, "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:
•Zum Pumpen von normalem Teichwasser für Filter, Wasserfall und Bachlaufanlagen.
•Betrieb unter Einhaltung der technischen Daten.
•Betrieb unter Einhaltung der zulässigen Wasserwerte. (→Wasserwerte)
Für das Gerät gelten folgende Einschränkungen:
•Nicht in Schwimmteichen verwenden.
•Niemals andere Flüssigkeiten als Wasser fördern.
•Niemals ohne Wasserdurchfluss betreiben.
•Nicht für gewerbliche oder industrielle Zwecke verwenden.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
•Nicht an die Hauswasserversorgung anschließen.
Easy Garden Control-System (EGC)
Dieses Produkt kann mit dem Easy Garden Control-System (EGC) kommunizieren. EGC bietet im Garten und am
Teich komfortable Steuerungsmöglichkeiten über Smartphone oder Tablet und gewährleistet hohen Komfort und Si-
cherheit. Informationen zu EGC und den Möglichkeiten erhalten Sie unter www.oase-livingwater.com/egc-start.
Seasonal Flow Control (SFC)
Bei eingeschalteter SFC-Funktion optimiert die Pumpe selbständig die Wassermenge und Förderhöhe. Dabei werden
Wassermenge und Förderhöhe bis zu 50 % reduziert. Mittels SFC passt sich das Gerät ganzjährig der jeweiligen
Teichökologie an und unterstützt durch die temperaturabhängige Wasserzirkulation die Teichbiologie (Winterbetrieb,
Übergangsbetrieb und Sommerbetrieb).
Die SFC-Funktion wird über den Eco Control ein- und ausgeschaltet. Mit SFC verringert sich die Leistungsaufnahme
der Pumpe, ohne SFC läuft die Pumpe permanent mit maximaler Drehzahl. SFC funktioniert nicht in der Trockenauf-
stellung. Bei Einsatz eines Skimmers, Satellitenfilters oder OASE InScenio-Steuergeräts kann es anlagenbedingt emp-
fehlenswert sein, die SFC-Funktion auszuschalten.

-DE -
13
Geräteaufbau
D
E
AquaMax Eco Titanium 30000/50000
Position
Beschreibung
1
1
Pumpengehäuse
−Die Lage des Ausgangs ist variabel, da das Pumpengehäuse um 90° gedreht montiert werden kann.
2
2
Gerätefuß
−Sorgt für einen sicheren Stand der Pumpe.
−Feste Verschraubung am Untergrund möglich.
3
3
Ausgang (Druckstutzen)
−AquaMax Eco Titanium 30000: ∅63 mm (DN 63)
−AquaMax Eco Titanium 50000: ∅75 mm (DN 75)
4
4
Eingang (Saugstutzen)
−AquaMax Eco Titanium 30000: ∅63 mm (DN 63)
−AquaMax Eco Titanium 50000: ∅75 mm (DN 75)
EGC
IN/OUT
EGC
IN/OUT

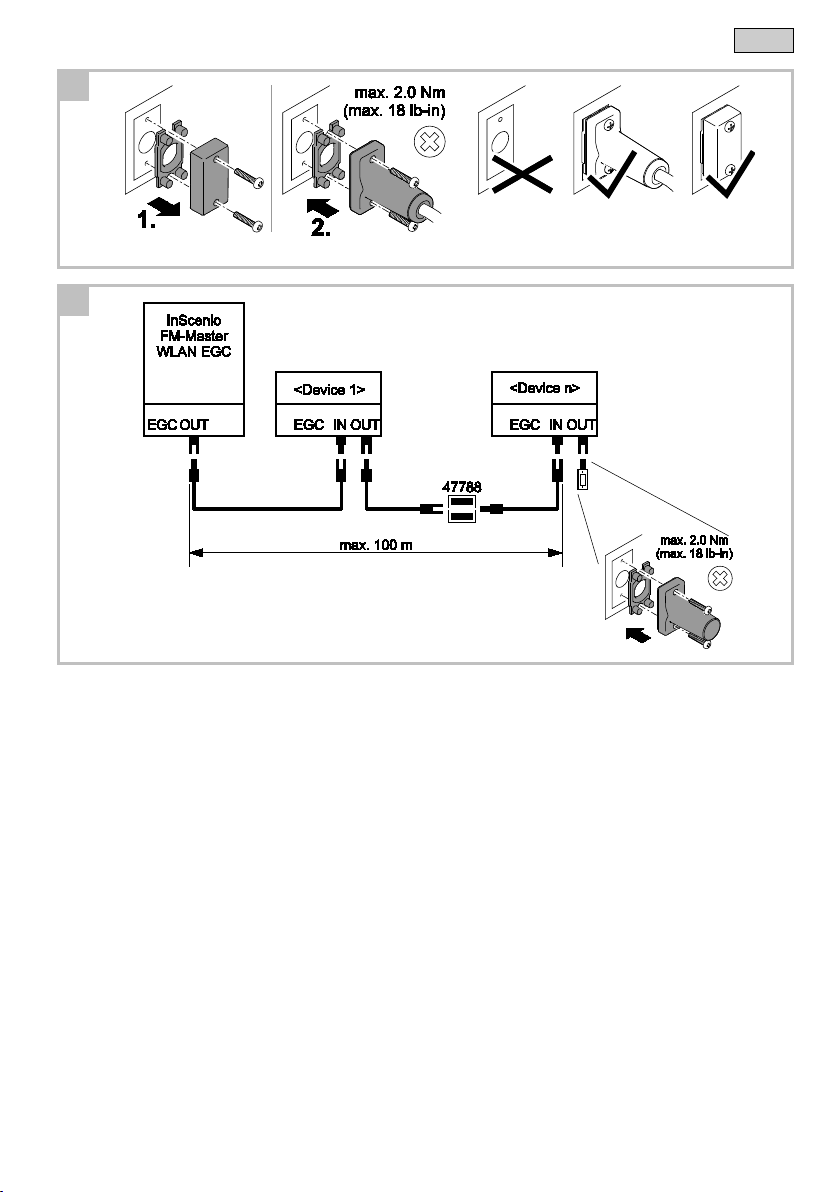

EGC-Anschluss
−Anschluss für Eco Control oder zur Integration in ein EGC-Netzwerk.
Wichtig: Feuchtigkeit an den Anschlüssen kann die Pumpe beschädigen.
−Schutzkappen nur bei Anschluss von Connection Cable EGC oder Endwiderstand abnehmen.
−Gummidichtungen müssen sauber sein und passgenau sitzen.
−Beschädigte Gummidichtungen ersetzen.
Aufstellung
Die Pumpe kann getaucht oder trocken aufgestellt werden. Eco Control wird trocken aufgestellt, wobei es mehrere Be-
festigungsmöglichkeiten gibt.
Die Verwendung der Pumpe ist nur unter Einhaltung der angegebenen Wasserwerte zulässig. (→Wasserwerte)
•Poolwasser oder Salzwasser können die Optik des Geräts beeinträchtigen. Diese Beeinträchtigungen sind von der
Garantie ausgeschlossen.
Getaucht aufstellen
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!
•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
•Vor Arbeiten am Gerät Netzspannung abschalten.
Eco Control
Wahlweise ist die Wand- oder Bodenbefestigung möglich. (→Gebrauchsanleitung Eco Control)
HINWEIS
Eco Control wird zerstört, wenn es getaucht wird.
•Steuergerät nicht in Wasser oder andere Flüssigkeiten tauchen.
•Steuergerät nicht am Griff der Pumpe befestigen, wenn die Pumpe getaucht aufgestellt wird.
Pumpe
WARNUNG
Die Laufeinheit dreht sehr schnell. Schwere Verletzungen durch Abtrennen von Gliedmaßen sind möglich.
•Pumpe in eine Pumpenkammer stellen und Berührschutz (Zubehör, Artikelnr. AquaMax Eco Titanium
30000: 48597, AquaMax Eco Titanium 50000: 43329) auf den Saugstutzen schrauben.
•Pumpe in eine Pumpenkammer stellen und die Pumpenkammer vor unbefugtem Zugang sichern (Zugang
mit Schloss verriegeln oder verschrauben).

-DE -
14
I, J
•Gerät niemals im Schwimmteich betreiben.
•Schwimmteich oder Pool, in dem sich Personen aufhalten können:
– Das Gerät mindestens 2 m vom Wasser entfernt aufstellen.
•Gerät nur unterhalb des Wasserspiegels betreiben.
•Pumpe waagerecht in die Pumpenkammer stellen und festschrauben.
•Pumpeneingang vor unvorhersehbarem Hineingreifen sichern:
– Berührschutz (Zubehör, Artikelnr. 43329) auf den Eingang schrauben oder
– Pumpenkammer vor unbefugtem Zugang sichern (Zugang mit Schloss verriegeln oder verschrauben).
Trocken aufstellen
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!
•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
•Vor Arbeiten am Gerät Netzspannung abschalten.

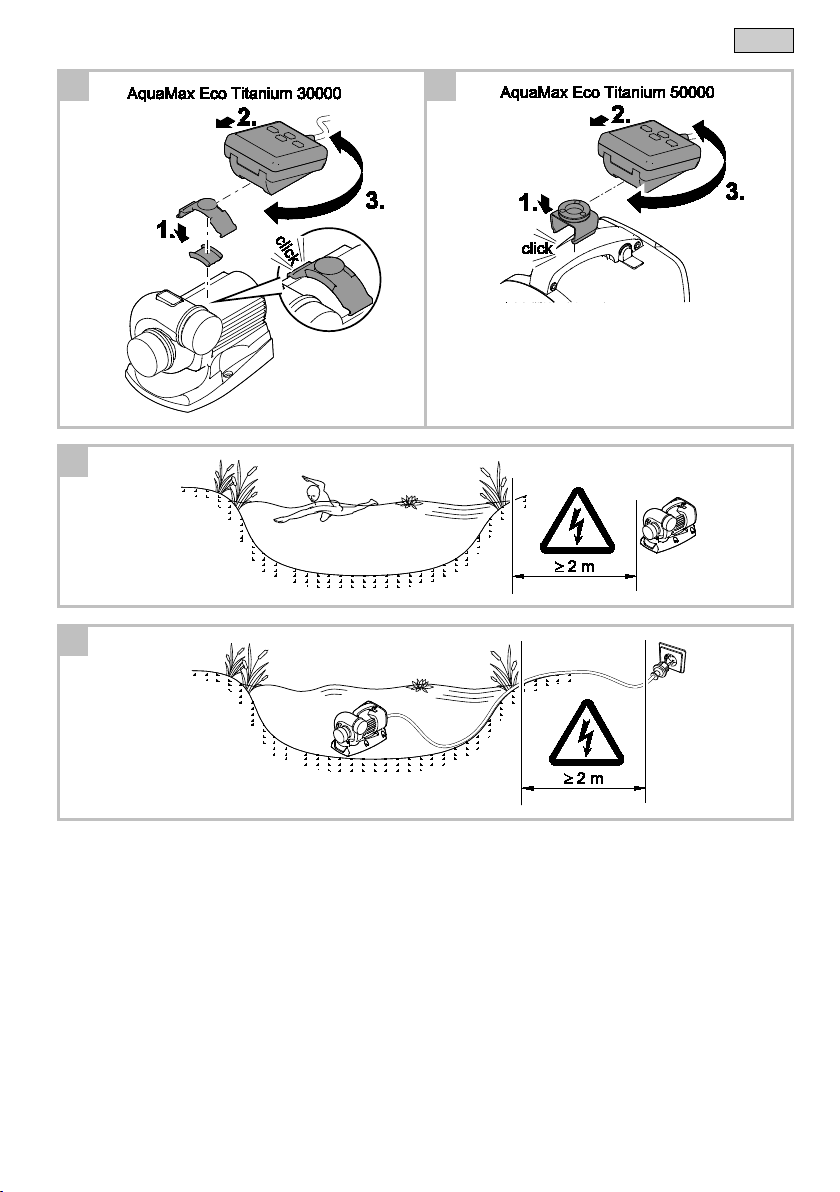

Eco Control
Eco Control hat zwei Befestigungsmöglichkeiten:
•Befestigung an der Pumpe
•Befestigung an der Wand oder Aufstellung am Boden (→Gebrauchsanleitung Eco Control)
AquaMax Eco Titanium 30000: Eco Control am Motorblock befestigen
So gehen Sie vor:
F
1. Gummistück unter die Halteklammer legen und beides zusammen auf den Motorblock drücken.
2. Eco Control auf die Halteklammer schieben.
3. Eco Control ausrichten.
AquaMax Eco Titanium 50000: Eco Control am Griff der Pumpe befestigen
So gehen Sie vor:
G
1. Halteklammer auf den Pumpengriff setzen.
2. Eco Control auf die Halteklammer schieben.
3. Eco Control ausrichten.
Pumpe
Folgende Bedingungen sind einzuhalten:
H
•Schwimmteich oder Pool, in dem sich Personen aufhalten können:
– Das Gerät mindestens 2 m vom Wasser entfernt aufstellen.
•Das Gerät nicht der direkten Sonneneinstrahlung aussetzen.
•Pumpe waagerecht auf festen Untergrund stellen und festschrauben.
•Maximal zulässige Umgebungstemperatur beachten. Ggf. für Zwangskühlung sorgen. (→Technische Daten)

-DE -
15
Montage
Die Montage erfordert Rohre der folgenden Nennweiten (Rohrdurchmesser):
•AquaMax Eco Titanium 30000: DN 63
•AquaMax Eco Titanium 50000: DN 75

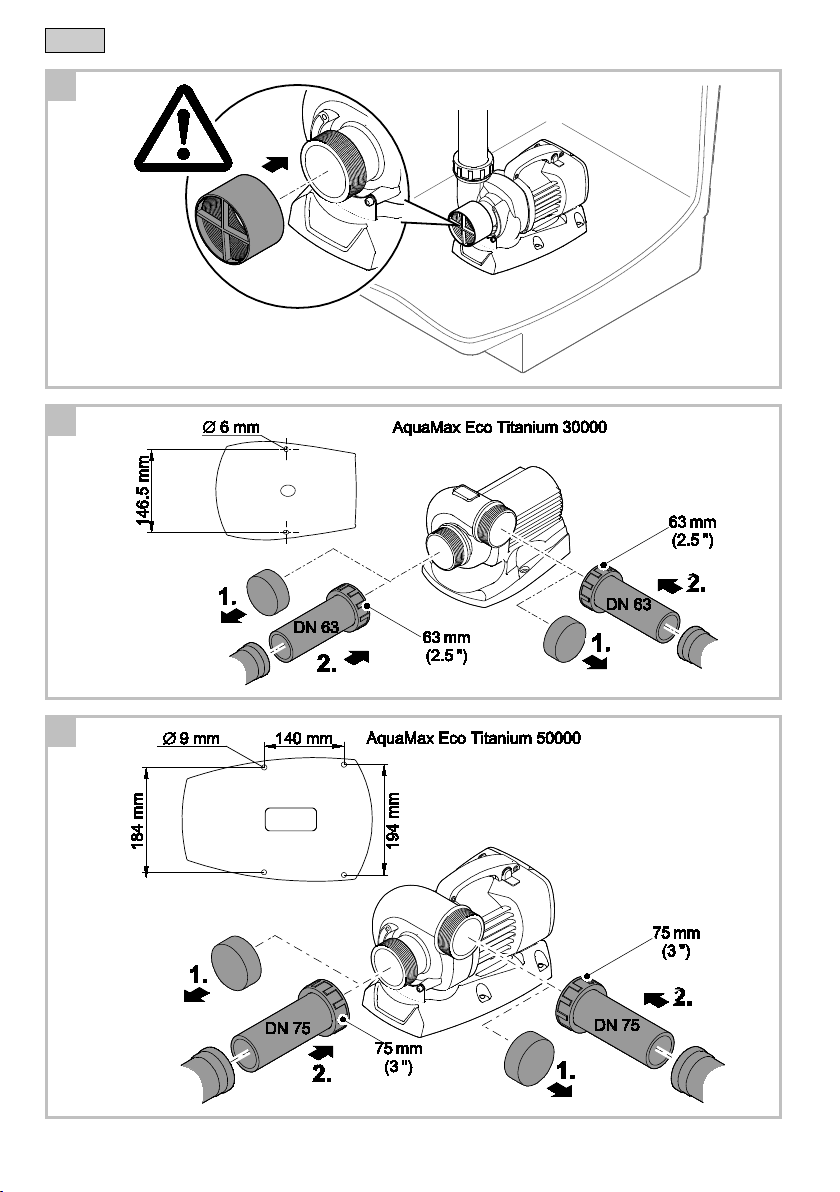

Anschlüsse montieren
Jeweils an Ein- und Ausgang wird an der Pumpe eine passende Rohrleitung montiert.
AquaMax Eco Titanium 30000
So gehen Sie vor:
K
1. Schutzkappe abnehmen.
2. Bei getauchter Aufstellung Pumpeneingang vor unvorhersehbarem Hineingreifen sichern:
– Berührschutz (Zubehör, Artikelnr. 48597) auf den Eingang schrauben oder
– Pumpenkammer vor unbefugtem Zugang sichern (Zugang mit Schloss verriegeln oder verschrauben).
3. Rohre anschließen (DN 63)
– Die Lage des Pumpenausgangs ist variabel. Für eine andere Lage kann das Pumpengehäuse gedreht werden.
(→ Pumpengehäuse drehen)
AquaMax Eco Titanium 50000
So gehen Sie vor:
L
1. Schutzkappe abnehmen.
2. Bei getauchter Aufstellung Pumpeneingang vor unvorhersehbarem Hineingreifen sichern:
– Berührschutz (Zubehör, Artikelnr. 43329) auf den Eingang schrauben oder
– Pumpenkammer vor unbefugtem Zugang sichern (Zugang mit Schloss verriegeln oder verschrauben).
3. Rohre anschließen (DN 75)
– Die Lage des Pumpenausgangs ist variabel. Für eine andere Lage kann das Pumpengehäuse gedreht werden.
(→ Pumpengehäuse drehen)
Pumpengehäuse drehen
Falls erforderlich, lässt sich das Pumpengehäuse drehen, um die Lage des Pumpenausgangs um 90° zu ändern.
AquaMax Eco Titanium 30000
So gehen Sie vor:
M
1. Am Gerätefuß beide Schrauben von der EGC-Box entfernen, um die Box zur Seite zu klappen.
2. Schraube am Gerätefuß lösen, aber nicht ganz herausdrehen, dann Pumpe abziehen.
3. Vier Schrauben entfernen und Pumpengehäuse abnehmen.
4. Pumpengehäuse um 90° gegen den Uhrzeigersinn drehen, auf den Motor setzen und mit vier Schrauben befesti-
gen.
– Das Pumpengehäuse kann nur in den beiden dargestellten Positionen montiert werden.
5. Pumpe auf Gerätefuß schieben und Schraube festdrehen.
6. EGC-Box unter Gerätefuß klappen und mit beiden Schrauben befestigen.

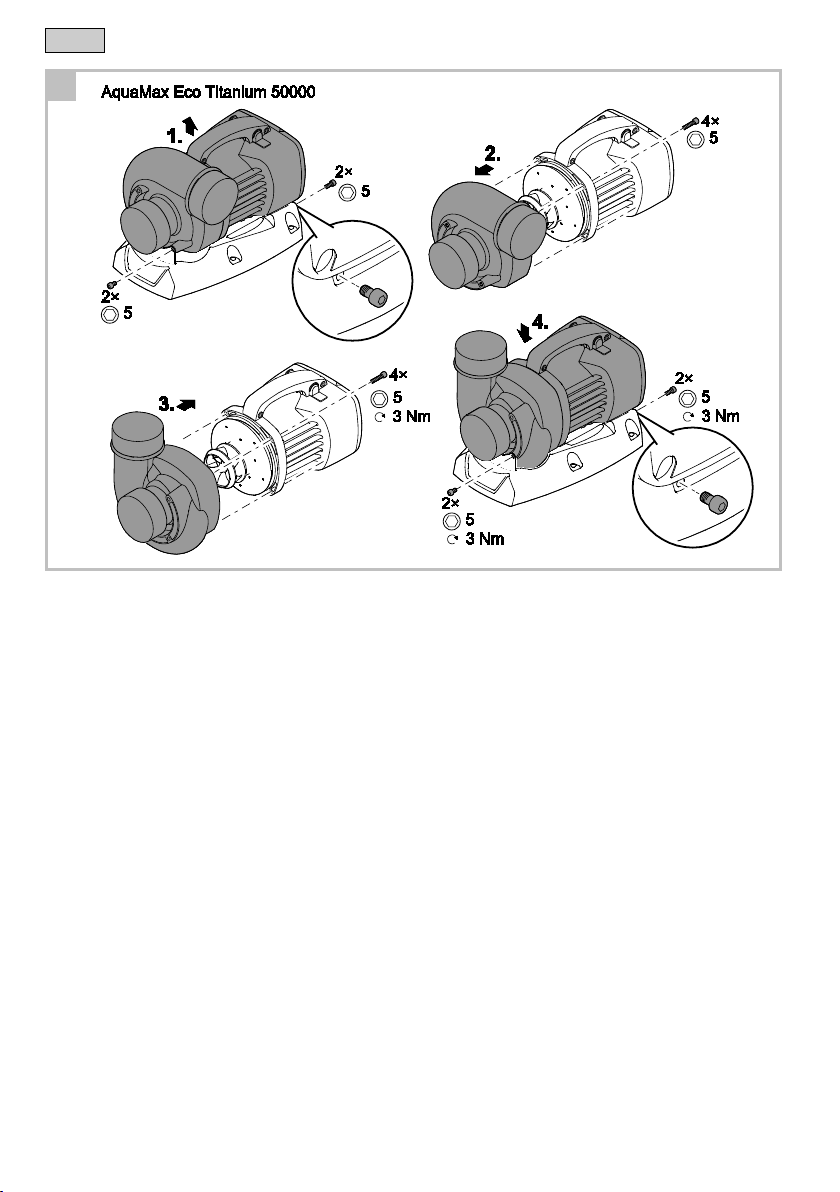

AquaMax Eco Titanium 50000
So gehen Sie vor:
N
1. Schrauben entfernen und Pumpe vom Gerätefuß nehmen.
2. Vier Schrauben entfernen und Pumpengehäuse abnehmen.
3. Pumpengehäuse um 90° gegen den Uhrzeigersinn drehen, auf den Motor setzen und mit vier Schrauben befesti-
gen.
– Das Pumpengehäuse kann nur in den beiden dargestellten Positionen montiert werden.
4. Pumpe auf den Gerätefuß setzen und mit den Schrauben befestigen.

-DE -
16
Anschließen
Eco Control anschließen
So gehen Sie vor:
D, E, O
1. Schutzkappe auf EGC-IN entfernen.
2. Steckverbinder der Leitung aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm).
– Die Gummidichtung muss sauber sein und passgenau sitzen.
– Eine beschädigte Gummidichtung ersetzen.
Pumpe im EGC-Netzwerk integrieren
P
Die Pumpe lässt sich optional in ein EGC-Netzwerk integrieren. In einem EGC-Netzwerk sind der InScenio FM-Master
WLAN EGC und alle EGC-fähigen Geräte mittels Connection Cable EGC miteinander verbunden. Am letzten EGC-
fähigen Gerät muss auf dem EGC-OUT ein Endwiderstand aufgesteckt sein, um das Netzwerk abzuschließen.
•Das Connection Cable EGC ist als Zubehör in den Längen 2,5 m (47038), 5 m (47039) und 10 m (47040) erhältlich.
•Auf den richtigen Anschluss achten. (→ Easy Garden Control-System (EGC))
So gehen Sie vor:
D, E, O, P
1. Schutzkappe auf EGC-IN entfernen.
2. Steckverbinder vom Connection Cable EGC aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm).
– Die Gummidichtung muss sauber sein und passgenau sitzen.
– Eine beschädigte Gummidichtung ersetzen.
3. Schutzkappe auf EGC-OUT entfernen, den Endwiderstand aufstecken und mit den beiden Schrauben sichern (max.
2.0 Nm) oder noch ein EGC-fähiges Gerät anschließen.
– Am letzten Gerät im EGC-Netzwerk ist an EGC-OUT kein Connection Cable EGC angeschlossen. Auf diesen
EGC-OUT muss der Endwiderstand gesteckt sein, damit das EGC-Netzwerk richtig abgeschlossen ist.
– Der Endwiderstand gehört zum Lieferumfang des InScenio FM-Master WLAN EGC.
Inbetriebnahme
HINWEIS
Empfindliche elektrische Bauteile. Ein falscher Anschluss zerstört das Gerät.
•Gerät nicht an eine dimmbare Stromversorgung anschließen.
HINWEIS
Die Bildung von etwas Flugrost auf dem Gerät ist in feuchter Umgebung völlig normal.
Die Pumpe vollzieht bei Inbetriebnahme automatisch einen vorprogrammierten, ca. zweiminütigen Selbsttest (Environ-
mental Function Control (EFC)). Die Pumpe erkennt, ob sie sich im Trockenlauf / Blockierung oder im getauchten
Zustand befindet. Im Falle von Trockenlauf / bei Blockierung schaltet die Pumpe automatisch nach ca. 90 Sekunden
aus. Im Störfall unterbrechen Sie die Stromzufuhr und „fluten Sie die Pumpe“ bzw. entfernen Sie das Hindernis. Da-
nach können Sie das Gerät wieder in Betrieb nehmen.
Pumpe einschalten
•Pumpe mit dem Stromnetz verbinden.
•Pumpe mit Eco Control einschalten.
– Die Pumpe läuft sofort an, wenn sie zuvor mit Eco Control eingeschaltet war.
Pumpe ausschalten
•Gerät mit Eco Control ausschalten.
•Gerät vom Stromnetz trennen.

-DE -
17
Störungsbeseitigung
Störung
Ursache
Abhilfe
Die Pumpe läuft nicht an
Netzspannung fehlt
−Netzspannung überprüfen
−Zuleitungen kontrollieren
−Pumpe mit Eco Control einschalten
Pumpe fördert nicht
Starke Wasserverschmutzung
−Pumpe reinigen. Nach Abkühlen des Mo-
tors schaltet sich die Pumpe automatisch
wieder ein.
Laufeinheit ist blockiert
−Netzstecker ziehen und Hindernis entfer-
nen. Anschließend Pumpe wieder ein-
schalten.
Fördermenge ungenügend
Laufeinheit ist schwergängig
−Reinigen
Zu hohe Verluste in den Rohren
−Größeren Rohrdurchmesser wählen
−Rohrlänge auf nötiges Minimum reduzie-
ren
−Unnötige Bögen und Verbindungsteile ver-
meiden
Pumpe schaltet nach kurzer Laufzeit ab
Starke Wasserverschmutzung
−Pumpe reinigen. Nach Abkühlen des Mo-
tors schaltet sich die Pumpe automatisch
wieder ein.
Wassertemperatur zu hoch
−Maximale Wassertemperatur von +35 °C
einhalten. Nach Abkühlen des Motors
schaltet sich die Pumpe automatisch wie-
der ein.
Laufeinheit ist blockiert
−Netzstecker ziehen und Hindernis entfer-
nen. Anschließend Pumpe wieder ein-
schalten.
Pumpe ist trocken gelaufen
−Pumpe fluten. Bei Betrieb im Teich das
Gerät vollständig untertauchen.
Reinigung und Wartung
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!
•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
•Vor Arbeiten am Gerät Netzspannung abschalten.
Gerät reinigen
HINWEIS
Empfehlung zur Reinigung:
•Gerät nach Bedarf, aber mindestens 2-mal jährlich, reinigen.
•An der Pumpe besonders Laufeinheit und Pumpengehäuse reinigen.
•Keine aggressiven Reinigungsmittel oder chemische Lösungen verwenden, da sie das Gehäuse beschädigen oder
die Funktion des Geräts beeinträchtigen können.
•Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Pumpenreiniger PumpClean von OASE.
– Essig- und chlorfreien Haushaltsreiniger.
•Pumpe von außen reinigen.
– Zur Unterstützung eine weiche Bürste verwenden.
– Die Bildung von leichtem Flugrost ist normal und beeinträchtigt nicht die Funktion.
•Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.

-DE -
18
Laufeinheit ersetzen
HINWEIS
Die Laufeinheit wird im Motorblock durch ein Lager geführt. Dieses Lager ist ein Verschleißteil und sollte
gleichzeitig mit der Laufeinheit gewechselt werden.
•Das Wechseln des Lagers erfordert besondere Kenntnisse und Werkzeuge. Das Lager durch den OASE-
Fachhändler wechseln lassen oder die Pumpe an OASE schicken.
HINWEIS
Die Laufeinheit enthält einen starken Magneten, der magnetische Partikel (z. B. Eisenspäne) anzieht.
•Laufeinheit beim Einbau vollständig von anhaftenden Partikeln befreien. Verbleibende Partikel können irre-
parable Schäden an Laufeinheit und Motorblock verursachen.
Voraussetzung:
•Die Rohre am Eingang und Ausgang sind demontiert.
•Schutz vor Verletzungen: Die Schutzkappen am Eingang und Ausgang sind aufgesteckt.
AquaMax Eco Titanium 30000
So gehen Sie vor:
Q
1. Am Gerätefuß beide Schrauben von der EGC-Box entfernen, um die Box zur Seite zu klappen.
2. Schraube am Gerätefuß lösen, aber nicht vollständig herausdrehen, dann Pumpe abziehen.
3. Vier Schrauben entfernen und Pumpengehäuse abnehmen.
4. Laufeinheit herausziehen und bei Bedarf ersetzen.
– Gegebenenfalls mit einem Schraubendreher mit breiter Klinge die Laufeinheit vorsichtig heraushebeln.
5. Pumpengehäuse auf den Motor setzen und mit vier Schrauben befestigen.
6. Pumpe auf Gerätefuß schieben und Schraube festdrehen.
7. EGC-Box unter Gerätefuß klappen und mit beiden Schrauben befestigen.

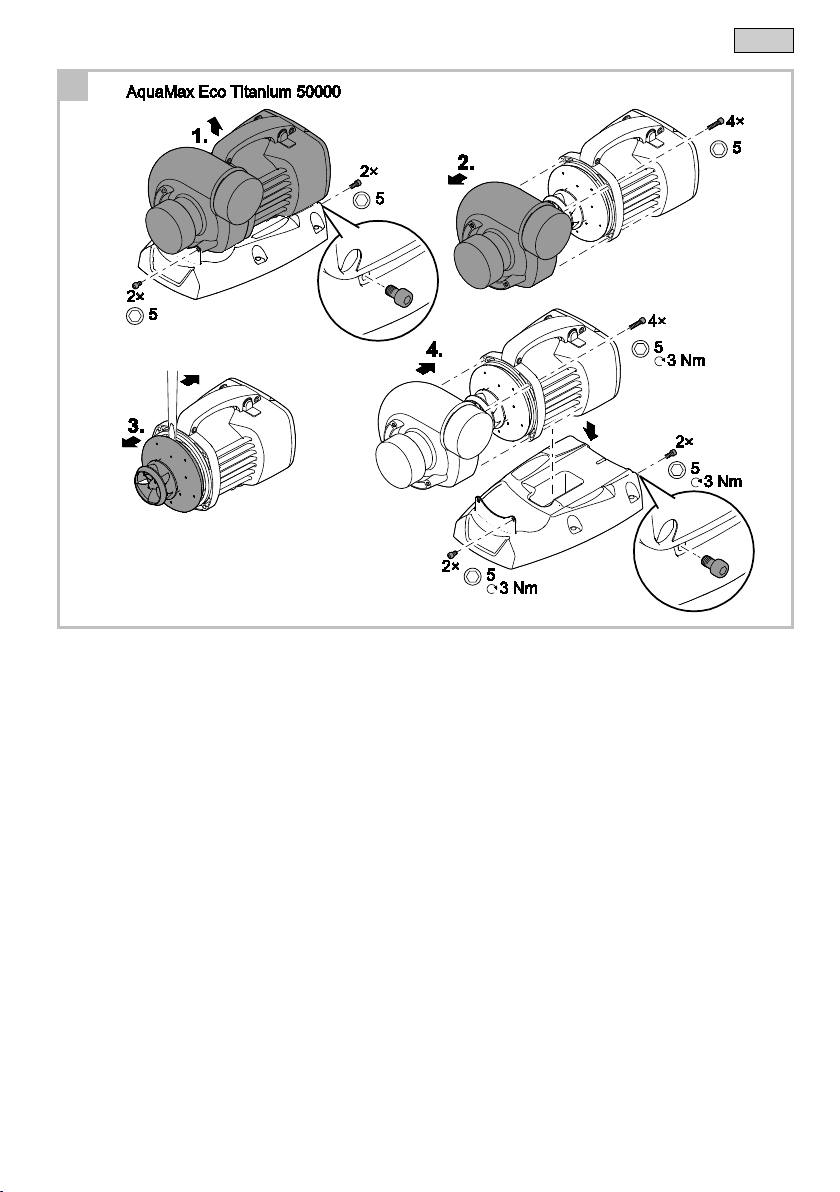

AquaMax Eco Titanium 50000
So gehen Sie vor:
R
1. Schrauben entfernen und Pumpe vom Gerätefuß nehmen.
2. Vier Schrauben entfernen und Pumpengehäuse abnehmen.
3. Laufeinheit herausziehen und bei Bedarf ersetzen.
– Gegebenenfalls mit einem Schraubendreher mit breiter Klinge die Laufeinheit vorsichtig heraushebeln.
4. Gerät in umgekehrter Reihenfolge zusammenbauen.
Verschleißteile
•Laufeinheit
•Lager im Motorblock

-DE -
19
Lagern/Überwintern
Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden.
So lagern Sie das Gerät richtig:
•Gerät gründlich reinigen, auf Beschädigungen prüfen, beschädigte Teile ersetzen.
•Elektrische Anschlüsse vor Feuchtigkeit und Verschmutzung schützen.
•Pumpe getaucht und frostfrei lagern.
•Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen.
Reparatur
Bei folgenden Ereignissen ist eine Reparatur nicht möglich. Das Gerät muss ersetzt werden.
•Für ein defektes Bauteil gibt es kein Ersatzteil, das von OASE zugelassen ist.
•Eine mit dem Gerät fest verbundene elektrische Leitung ist beschädigt oder gekürzt.
Entsorgung
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt werden.
•Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy-
stem entsorgen.
Ersatzteile
Mit Originalteilen von OASE bleibt das Gerät sicher und ar-
beitet weiterhin zuverlässig.
Ersatzteilzeichnungen und Ersatzteile finden Sie auf unse-
rer Internetseite.
www.oase-livingwater.com/ersatzteile

-EN -
20
-EN -
Translation of the original Operating Instructions
WARNING
•This unit can be used by children aged 8 and above and by per-
sons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they are supervised or have been
instructed on how to use the unit in a safe way and they understand
the hazards involved.
•Do not allow children to play with the unit.
•Only allow children to carry out cleaning and user maintenance un-
der supervision.
•Ensure that the unit is fused for a rated fault current of max. 30 mA
by means of a fault current protection device.
•Only connect the unit if the electrical data of the unit and the power
supply correspond. The unit data is to be found on the unit type plate,
on the packaging or in this manual.
•Possible death or severe injury from electrocution! Before reaching
into the water, always disconnect all units in the water that have a
voltage of >12 V AC or >30 V DC from the power supply.
•Only operate the unit if no persons are in the water.
•A damaged connection cable cannot be replaced. Dispose of the
unit.
Safety information
Electrical connection
•Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.
•A person is regarded as a qualified electrician if, due to his/her vocational education, knowledge and experience, he
or she is capable of and authorised to judge and carry out the work commissioned to him/her. This also includes the
recognition of possible hazards and the adherence to the pertinent regional and national standards, rules and regula-
tions.
•For your own safety, please consult a qualified electrician.
•The device may only be connected if the electrical data of the device and the power supply coincide. The device data
is to be found on the device type plate, on the packaging or in this manual.
•Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use (splash-proof).
•Protect the plug connection from moisture.
•Only connect the unit to a correctly fitted socket.
