Aquarius Eco Expert
22000, 28000, 36000, 44000
DE
Gebrauchsanleitung
HU
Használati útmutató
EN
Operating instructions
PL
Instrukcja użytkowania
FR
Notice d'emploi
CS
Návod k použití
NL
Gebruiksaanwijzing
SK
Návod na použitie
ES
Instrucciones de uso
SL
Navodila za uporabo
PT
Instruções de uso
HR
Uputa o upotrebi
IT
Istruzioni d'uso
RO
Instrucţiuni de folosinţă
DA
Brugsanvisning
BG
Упътване за употреба
NO
Bruksanvisning
UK
Посібник з експлуатації
SV
Bruksanvisning
RU
Руководство по эксплуатации
FI
Käyttöohje
CN
使用说明书

2
Original-Anleitung.
DE
WARNUNG
WARNUNG
Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor
Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen
oder Tod durch Stromschlag.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.

DE
3
Sicherheitshinweise
Elektrischer Anschluss
•Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla-
tion darf nur von einer Elektrofachkraft ausgeführt werden.
– Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche
Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und
Bestimmungen.
– Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung
übereinstimmen.
•Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät
muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maxi-
mal 30 mA abgesichert sein.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen-
dung im Freien geeignet sein (spritzwassergeschützt).
•Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.
Sicherer Betrieb
•Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
•Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschluss-
leitung kann nicht ersetzt werden.
•Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittma-
cher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie zwischen Implantat
und Magnet einen Abstand von mindestens 0,2 m ein.
•Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
•Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar-
über fallen kann.
•Nehmen Sie niemals technische Änderungen am Gerät vor.
•Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
•Verwenden Sie nur Original-Ersatzteile und -Zubehör.
•Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.

4
Bestimmungsgemäße Verwendung
Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:
•Zum Pumpen von normalem Teichwasser für Filtersysteme, Wasserfallsysteme und Bach-
laufsysteme.
•Unter Einhaltung der technischen Daten. (→ Technische Daten)
•Unter Einhaltung der zulässigen Wasserwerte. (→ Zulässige Wasserwerte)
Für das Gerät gelten folgende Einschränkungen:
•Nicht in Schwimmteichen verwenden.
•Niemals mit anderen Flüssigkeiten als Wasser betreiben.
•Niemals ohne Wasserdurchfluss betreiben.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof-
fen einsetzen.
•Nicht an die Hauswasserversorgung anschließen.
•Nicht für gewerbliche oder industrielle Zwecke verwenden.
•Nach EMV (Elektromagnetische Verträglichkeit) ist dies ein Gerät der Klasse A. In Wohnumge-
bungen kann das Gerät Funkstörungen verursachen. Es obliegt dem Anwender, angemessene
Maßnahmen zu ergreifen.

DE
5

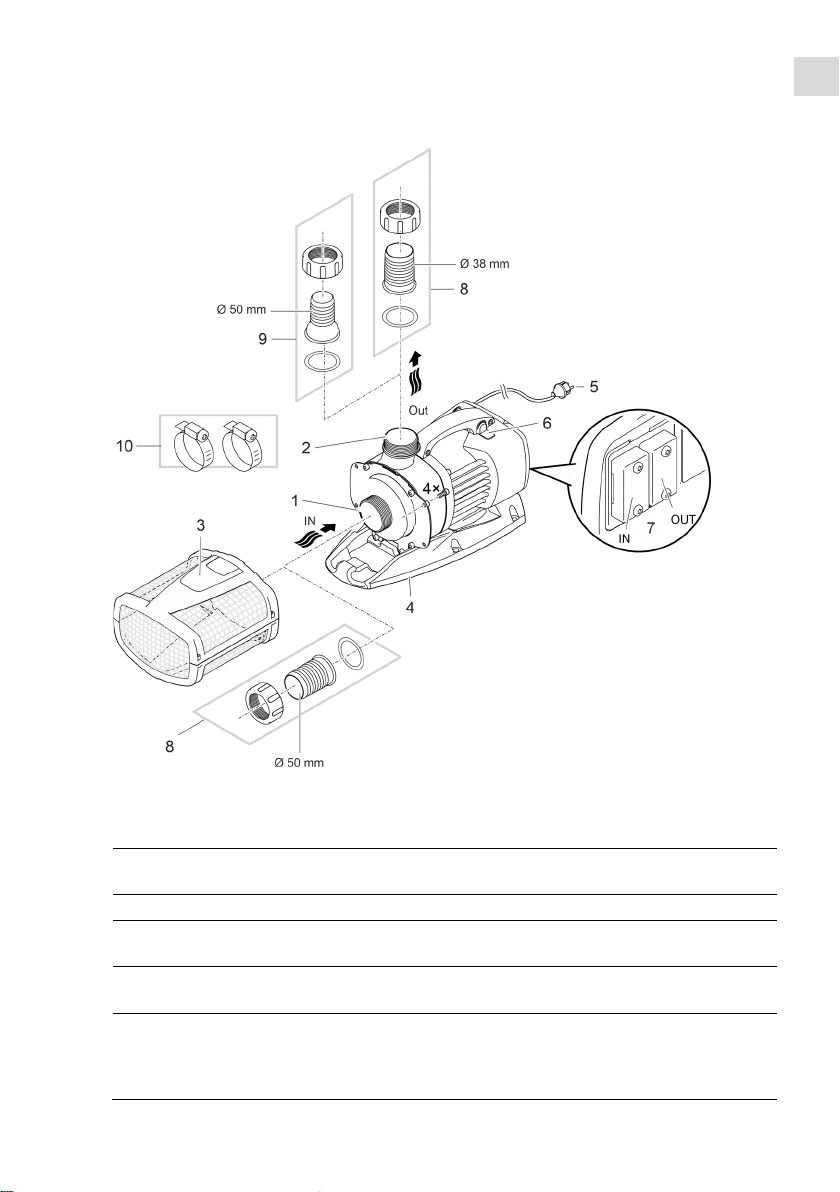

Produktbeschreibung
Übersicht
ARS0066
1
Eingang (Saugseite)
•
Mit Filterkorb (3) bei getauchter Aufstellung.
•
Mit Schlauchtülle zum Anschluss eines Schlauchs bei Trockenaufstellung.
2
Ausgang (Druckseite)
•
Anschluss des Rücklaufs in den Teich (z. B. über einen Bachlauf).
3
Filterkorb
4
Standfuß
•Mit Montagebohrungen für eine Festinstallation am Boden bei Bedarf.
5
Netzkabel
•Stromversorgung der Pumpe
6
Schalter zum Einschalten/Ausschalten der Dynamic Function
•
Für ein dynamisches Fontänenbild, welches sich in Höhe und Durchmesser ändert, sind in der
Pumpensteuerung unterschiedliche Werte für Fördermengen vorprogrammiert. Bei eingeschal-
teter Dynamikfunktion wird die Pumpe mit diesen Werten kontinuierlich angesteuert.

6
7
Anschluss Steuerung
•
Zur Bedienung der Pumpe ist das Steuergerät OASE Eco Control (Zubehör) erforderlich.
•
Alternativ kann die Pumpe in ein OASE Control-Netzwerk eingebunden werden.
•
Informationen zu OASE Control finden Sie unter www.oase.com.
8
Schlauchtülle ∅
50 mm
9
Schlauchtülle ∅
38 mm
•
Alternative für Ausgang Aquarius Eco Expert 22000 und 28000.
10
Schlauchschellen zur Fixierung von Schläuchen auf den Schlauchtüllen.
Symbole auf dem Gerät
Das Gerät ist staubdicht und wasserdicht bis 4
m.
Mögliche Gefahren für Personen mit Herzschrittmachern.
Schützen Sie das
Gerät vor direkter Sonneneinstrahlung.
Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
Lesen Sie die Gebrauchsanleitung.
Installationsvarianten
AMX0157
•Variante (a): Pumpe getaucht aufstellen
– Die Pumpe wird im Teich positioniert.
– Wasserförderung über den Filterkorb.
•Variante (b): Pumpe trocken aufstellen
– Die Pumpe wird ohne Filterkorb außerhalb des Teiches aber unterhalb des Wasserspiegels
aufgestellt.
– Wasserförderung über einen Satellitenfilter oder Skimmer.

DE
7
Aufstellen und Anschließen
Die Pumpe kann getaucht (im Wasser) oder trocken (außerhalb vom Wasser) aufgestellt werden.
Die Verwendung der Pumpe ist nur unter Einhaltung der angegebenen Wasserwerte zulässig.
(→ Zulässige Wasserwerte)
•Poolwasser oder Salzwasser können die Optik des Geräts beeinträchtigen. Diese Beeinträchti-
gungen sind von der Garantie ausgeschlossen.
WARNUNG
Schwere Verletzungen oder Tod beim Betrieb des Geräts in einem Schwimmteich. Durch defekte
elektrische Geräteteile wird das Wasser unter gefährliche elektrische Spannung gesetzt.
Gerät nicht im Schwimmteich verwenden.
VORSICHT
Drehende Bauteile im Bereich des Saugstutzens und des Druckstutzens. Verletzungen sind mög-
lich, wenn Sie in die Stutzen hineingreifen.
Beachten Sie insbesondere: Ein aufgrund Überlast gestopptes Gerät kann unerwartet anlaufen!
Fassen Sie nicht in die Öffnung des Saugstutzens oder Druckstutzens, wenn der Netzstecker
gesteckt ist.
Wenn die Stutzen im Betrieb frei zugänglich sind, z. B. wenn keine Schläuche angeschlossen
sind, sichern Sie die Stutzen mit einem Berührschutz. Der Berührschutz ist als Zubehör erhält-
lich.
HINWEIS
Beim Fördern von stark verschlammtem Wasser verschleißt die Laufeinheit der Pumpe ggf.
schneller und muss vorzeitig ersetzt werden.
Reinigen Sie den Teich bzw. das Becken gründlich, bevor Sie die Pumpe aufstellen.
Stellen Sie die Pumpe erhöht über den Teichboden auf. Dadurch wird das Ansaugen von ver-
schlammtem Wasser verringert.
Vermeiden Sie direkte Sonneneinstrahlung bei nicht getauchten Gerätekomponenten, da
diese sich dadurch stark aufheizen können. Verwenden Sie ggf. eine Schutzabdeckung.

8
Steuerung anschließen
Zur Bedienung der Pumpe ist das Steuergerät OASE Eco Control (Zubehör) erforderlich.
ARS0055
Alternativ kann die Pumpe in ein OASE Control-Netzwerk eingebunden werden. Informationen
dazu erhalten Sie unter www.oase.com.
EGC0009
Weitere Informationen entnehmen Sie der Gebrauchsanleitung zum Zubehör.
OASE Control-Steckverbindung herstellen und lösen
PLX0004
HINWEIS
Das Gerät wird beschädigt, wenn Wasser in den Steckverbinder eindringt.
•Schließen Sie den Steckverbinder an oder setzen Sie die Schutzkappe auf den Steckverbinder.
– Die Gummidichtung muss sauber sein und passgenau sitzen. Eine beschädigte Gummidich-
tung muss ersetzt werden.
– Sichern Sie den Steckverbinder oder die Schutzkappe mit den beiden Schrauben.

DE
9

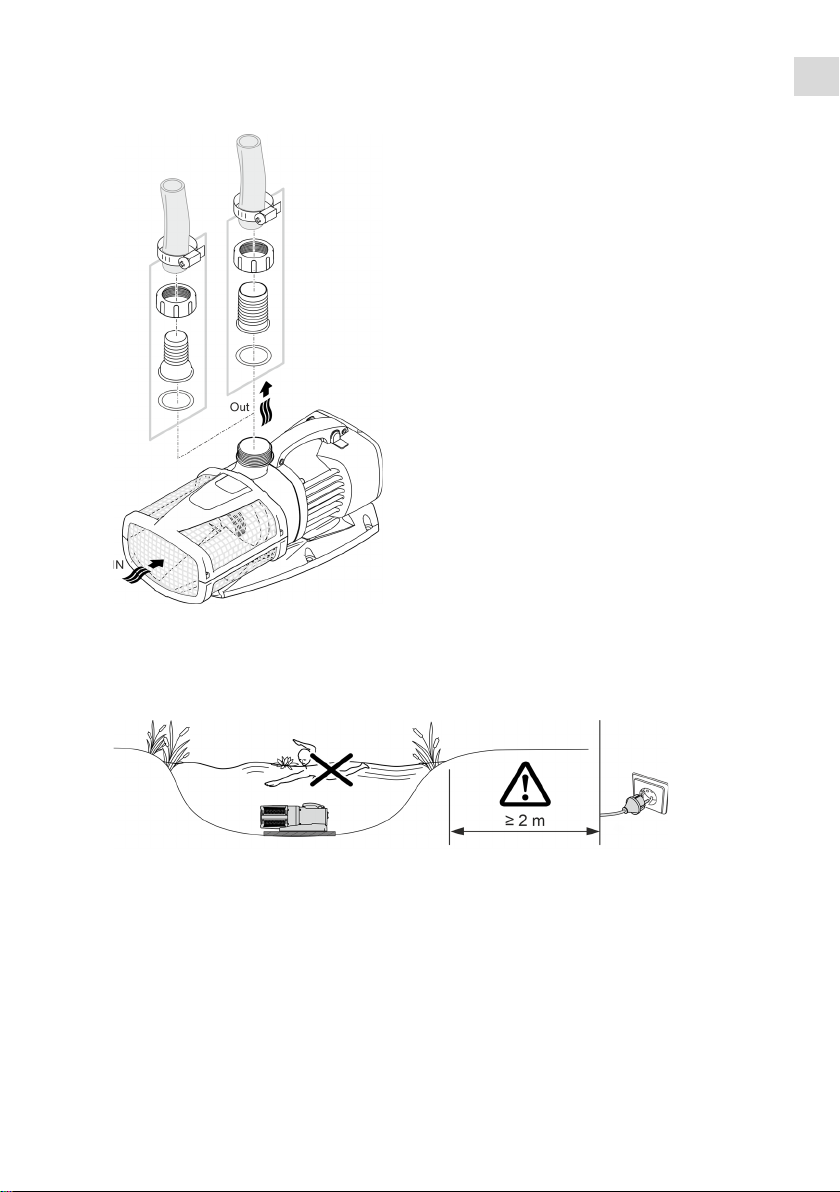

Gerät getaucht aufstellen
Anschließen
ARS0027
Stecken Sie noch nicht den Netzstecker in die Steckdose!
Aufstellen
AMX0160
•Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf.
•Sorgen Sie für einen sicheren Stand der Pumpe.
•Betreiben Sie die Pumpe nur, wenn sie vollständig unter Wasser getaucht ist.
Mittels Zugseil können Sie die Pumpe einfach aus dem Wasser ziehen.
−Ziehen Sie das Zugseil durch die runden Öffnungen an der Filterunterschale und verkno-
ten es.

10
Gerät trocken aufstellen
Anschließen
Aquarius Eco Expert 22000 / 28000
•Am Eingang und Ausgang können Schläuche oder Rohre angeschlossen werden. Empfehlung:
– Bis 5 m Länge: 50 mm (2") Schlauchtüllen und Schläuche verwenden.
– Ab 5 m Länge: DN 75 oder DN 100 Rohre verwenden.
Aquarius Eco Expert 36000 / 44000
•Am Eingang wird ein Rohr DN75/100 angeschlossen. Am Ausgang kann ein Schlauch oder ein
Rohr angeschlossen werden. Empfehlung:
– Bis 5 m Länge: 50 mm (2") Schlauchtüllen und Schläuche verwenden.
– Ab 5 m Länge: DN 75 oder DN 100 Rohre verwenden.
Rohre werden mit einer PVC-Übergangsmuffe mit Innengewinde (→ Technische Daten) ange-
schlossen. PVC-Übergangsmuffen sind im Fachhandel erhältlich.
ARS0052
Stecken Sie noch nicht den Netzstecker in die Steckdose!

DE
11

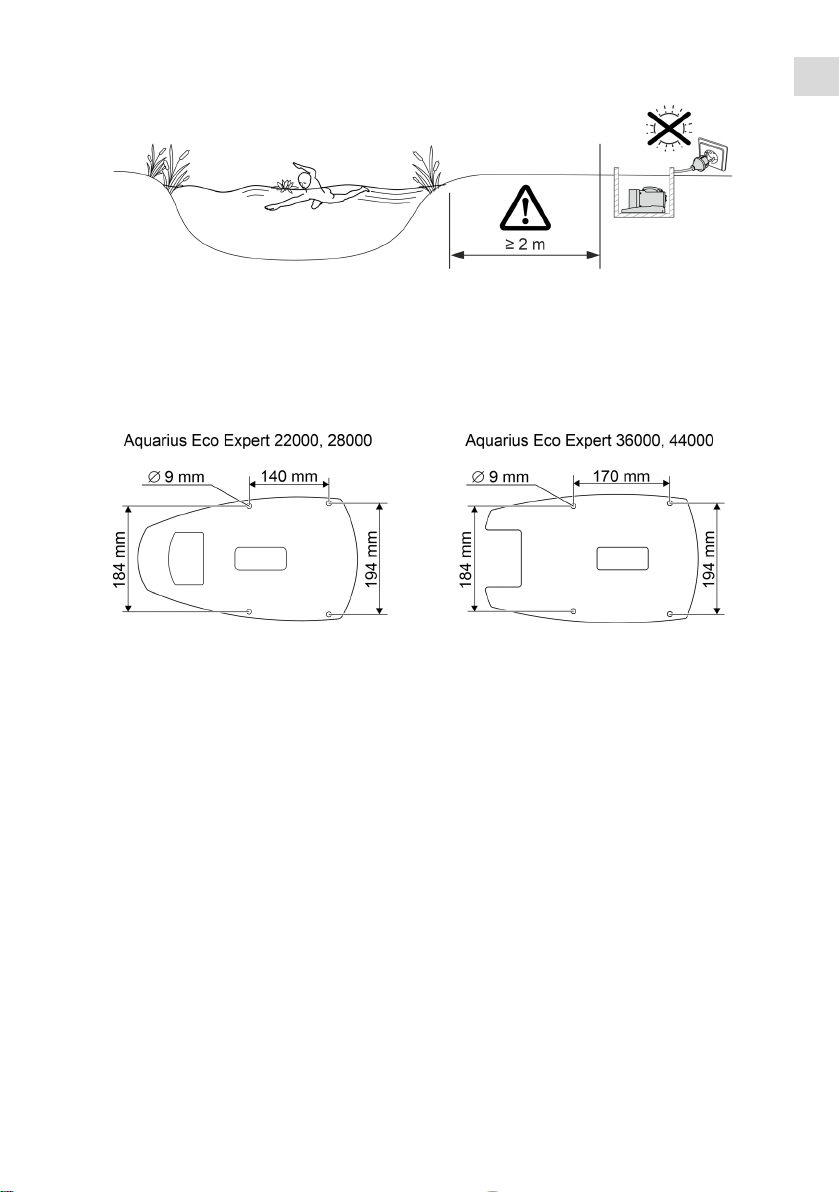

Aufstellen
AMX0161
•Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf.
•Sorgen Sie für einen sicheren Stand der Pumpe.
Für einen sicheren Stand können Sie das Gerät mit einem geeigneten Untergrund ver-
schrauben.
ARS0067

12
Inbetriebnahme
HINWEIS
Schließen Sie die Pumpe niemals an einen Dimmer an. Andernfalls wird die Pumpe zerstört.
HINWEIS
Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört.
Betreiben Sie die Pumpe nur, wenn sie getaucht bzw. geflutet ist.
Einschalten / Ausschalten
•Einschalten: Stecken Sie den Netzstecker in die Steckdose.
– Das Gerät schaltet sich sofort ein.
•Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose.
Environmental Function Control (EFC)
Die Pumpe vollzieht bei Inbetriebnahme automatisch einen vorprogrammierten Selbsttest (En-
vironmental Function Control (EFC)). Die Pumpe erkennt, ob sie sich im Trockenlauf/Blockierung
oder im getauchten Zustand befindet. Im Falle von Trockenlauf/Blockierung schaltet die Pumpe
automatisch nach 60 bis 120 Sekunden aus. Unterbrechen Sie im Störfall die Stromzufuhr und
"fluten Sie die Pumpe" bzw. entfernen Sie das Hindernis. Danach können Sie das Gerät wieder in
Betrieb nehmen.
Dynamic Function
•Schalter schieben.
– ON: Die Funktion ist eingeschaltet.
– OFF: Die Funktion ist ausgeschaltet.
HINWEIS
Bei eingeschalteter Dynamic Function arbeitet EFC (Environmental Function Control) einge-
schränkt.
Der Schutz gegen Trockenlauf ist deaktiviert.

DE
13
Reinigung und Wartung
VORSICHT
Verletzungsgefahr durch unvorhersehbares Anlaufen. Geräteinterne Überwachungsfunktionen
können das Gerät abschalten und selbsttätig wieder einschalten.
Vor Arbeiten am Gerät Netzstecker ziehen.
HINWEIS
Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel kön-
nen das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tie-
ren, Pflanzen und der Umwelt.
Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem
Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reini-
gungsmittel.
Gerät reinigen
Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich.
•Reinigen Sie an der Pumpe besonders die Laufeinheit und das Pumpengehäuse.
•Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Pumpenreiniger PumpClean von OASE.
– Essig- und chlorfreien Haushaltsreiniger.
•Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.
Pumpe ausbauen/reinigen
•Ziehen Sie den Netzstecker und entfernen Sie alle Anschlüsse.
•Zerlegen Sie das Gerät wie in der Abbildung gezeigt.
ARS0028

14
Laufeinheit reinigen/ersetzen
HINWEIS
Die Laufeinheit wird im Motorblock durch ein Lager geführt. Dieses Lager ist ein Verschleißteil
und sollte gleichzeitig mit der Laufeinheit gewechselt werden.
Das Wechseln des Lagers erfordert besondere Kenntnisse und Werkzeuge. Lassen Sie das La-
ger durch den OASE-Fachhändler wechseln oder schicken Sie die Pumpe zu OASE.
HINWEIS
Die Laufeinheit enthält einen starken Magneten, der magnetische Partikel (z. B. Eisenspäne) an-
zieht. Verbleibende Partikel können irreparable Schäden an Laufeinheit und Motorblock verursa-
chen.
Befreien Sie die Laufeinheit vor dem Einbauen sorgfältig von anhaftenden Partikeln.
•Zerlegen Sie die Pumpe wie in der Abbildung gezeigt.
•Reinigen Sie die Komponenten mit einer Bürste unter klarem Wasser.
•Prüfen Sie alle Teile auf Beschädigung. Erneuern Sie beschädigte oder verschlissene Teile.
•Bauen Sie die Pumpe in umgekehrter Reihenfolge zusammen.
ARS0054

DE
15
Lagern/Überwintern
Das Gerät ist frostsicher bis minus 20 °C. Sollten Sie das Gerät außerhalb des Teiches lagern, füh-
ren Sie eine gründliche Reinigung mit weicher Bürste und Wasser durch, prüfen Sie es auf Beschä-
digung und bewahren es getaucht oder mit Wasser befüllt auf. Den Netzstecker nicht ins Wasser
tauchen!
Störungsbeseitigung
Störung
Ursache
Abhilfe
Die Pumpe läuft nicht an
Netzspannung fehlt
Netzspannung
überprüfen
Zuleitungen geknickt
Zuleitungen knickfrei verlegen
Zuleitungen verstopft
Zuleitungen kontrollieren/reinigen
Laufeinheit ist blockiert
Blockade beseitigen, Laufeinheit auf
Leichtgängigkeit prüfen
Pumpe fördert nicht
Fördermenge
ungenügend
Filtergehäuse verstopft
Filterschalen reinigen
Zu hohe Verluste in den Zulei-
tungen
Schläuche auf nötiges Minimum kürzen,
unnötige Verbindungsteile entfernen
Laufeinheit ist schwergängig
Laufeinheit auf Leichtgängigkeit prüfen
Pumpe
schaltet nach kurzer
Laufzeit ab
Wasser stark verschmutzt
Pumpe reinigen
Laufeinheit ist blockiert
Blockade beseitigen, Laufeinheit auf
Leichtgängigkeit prüfen
Pumpe ist trocken gelaufen
Zuleitungen kontrollieren/reinigen
Wassertemperatur zu hoch
Maximal zulässige Wassertemperatur ein-
halten. (→ Technische Daten)

16
Technische Daten
Beschreibung
Aquarius Eco Expert
22000
28000
36000
44000
Anschlussspannung
V AC
220 … 240
Netzfrequenz
Hz
50/60
50/60
50/60
50/60
Max. Leistungsaufnahme
W
350
440
550
700
Max. Förderleistung
l/h
22000
27900
36000
44000
Max. Förderhöhe
m
9,6
10,0
10,2
10,5
Schutzart
IP68
IP68
IP68
IP68
Max. Tauchtiefe
m
4
4
4
4
Saugseite
Gewinde
G2
G2
G2½
G2½
Anschluss Schlauch
mm
50
50
63
63
Druckseite
Gewinde
G2
G2
G2
G2
Anschluss Schlauch
mm
38, 50
38, 50
50
50
Max. Korngröße Grobschmutz
mm
11
11
11
11
Filterzulauffläche
cm²
1000
1000
1060
1060
Wassertemperatur
(Getauchte Aufstel-
lung)
In Betrieb
°C
(→ Zulässige Wasserwerte)
Außer Betrieb
°C
-20 ... +35
-20 ... +35
-20 ... +35
-20 ... +35
Umgebungstempera-
tur (Trockenaufstel-
lung)
In Betrieb und Kon-
vektion
°C
-
20 ... +30
-
20 ... +30
-
20 ... +30
-
20 ... +30
In Betrieb und
Zwangskühlung
°C
-
20 ... +40
-
20 ... +40
-
20 ... +40
-
20 ... +40
Abmessungen
Länge
mm
490
490
540
540
Breite
mm
235
235
250
250
Höhe
mm
215
215
225
225
Anschlusskabellänge
m
10
10
10
10
Gewicht
kg
12,2
12,2
14,9
14,9

DE
17
Zulässige Wasserwerte
Typ
Frischwasser
Poolwasser
Salzwasser
pH
-Wert
6,8
… 8,5
7,2
… 8,3
7,5
… 8,5
Härte
DH
8 … 15
8 … 15
20 … 30
Freies Chlor
mg/l
<0,3
<0,6
<0,3
Chloridgehalt
mg/l
<250
<250
<22000
Salzgehalt
%
<0,4
<0,4
<4
Gesamttrockenrückstand
mg/l
<50
<50
<50
Temperatur
°C
+4
… +35
+4
… +30
+4
… +28
Verschleißteile
•Laufeinheit
•Lager im Motorblock
Entsorgung
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt werden.
Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Infor-
mationen über die ordnungsgemäße Entsorgung des Geräts.
Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.

18
Original manual.
EN
WARNING
WARNING
Disconnect all electrical devices in the water from the power supply
before reaching into the water. Otherwise there is a risk of severe in-
juries or death by electrocution.
This unit can be used by children aged 8 and above and by persons
with reduced physical, sensory or mental capabilities or lack of expe-
rience and knowledge if they are supervised or have been instructed
on how to use the unit in a safe way and they understand the hazards
involved. Do not allow children to play with the unit. Only allow chil-
dren to carry out cleaning and user maintenance under supervision.

EN
19
Safety information
Electrical connection
•Special regulations apply for electrical installation in outdoor spaces. Only a qualified electri-
cian may perform the electrical installation.
– The qualified electrician has the necessary professional training, knowledge and experience
to perform electrical installation in outdoor spaces. The electrician can detect potential
dangers and knows how to adhere to regional and national standards, regulations and direc-
tives.
– For your own safety, please consult a qualified electrician.
•Only connect the unit if the electrical data of the unit and the power supply match.
•Only plug the unit into a correctly installed outlet. Ensure that the unit is fused for a rated
fault current of max. 30 mA by means of a fault current protection device.
•Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use
(splash-proof).
•Protect open plugs and sockets from moisture.
Safe operation
•Do not use the unit, if electrical lines or the housing are damaged.
•Dispose of the unit if its power connection cable is damaged. The power connection cable can-
not be replaced.
•The impeller unit in the pump contains a magnet with a strong magnetic field that may affect
the operation of pacemakers or implantable cardioverter defibrillators (ICDs). Keep a distance
of at least 0.2 m between the implant and the magnet.
•Do not carry or pull the unit by its power cable.
•Route lines in such a way that they are protected from damage and do not present a tripping
hazard.
•Never carry out technical changes to the unit.
•Only carry out work on the unit that is described in this manual.
•Only use original spare parts and accessories.
•Should problems occur, please contact the authorised customer service or OASE.

20
Intended use
Only use the product described in this manual as follows:
•For pumping normal pond water for filter systems, waterfall systems and water course sys-
tems.
•While adhering to the technical specifications. (→ Technical data)
•Adherence to the permissible water quality. (→ Permissible water quality)
The following restrictions apply to the unit:
•Do not use in swimming ponds.
•Never use the unit with fluids other than water.
•Never run the unit without water.
•Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
•Do not connect to the domestic water supply.
•Do not use for commercial or industrial purposes.
•According to EMC (Electromagnetic Compatibility), this is a class A unit. The unit may cause
malfunctions in living environments. It is the user's responsibility to take suitable counter-
measures.
