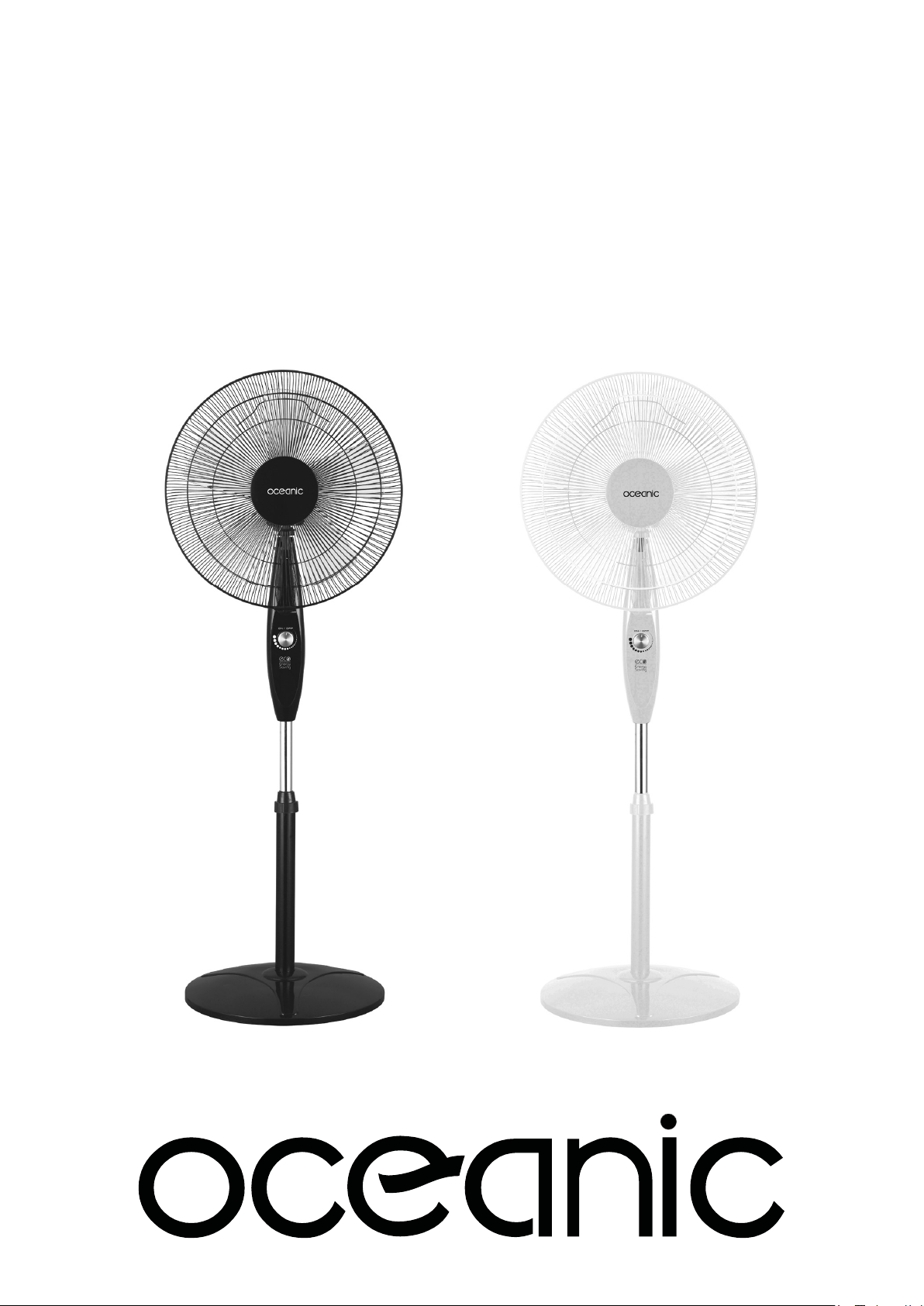

Oceanic OCEAVP40TB0 User manual

Ventilateur sur pied 35 W - Diamètre 40 cm -
Silencieux
Guide d'utilisation
Stand Fan 35 W - Diameter 40 cm – Silence
User manual
OCEAVP40TB0
OCEAVP40TW0

2
Nous vous invitons à lire attentivement et intégralement ce guide d'utilisation
avant d'installer et d'utiliser votre appareil.
Il est important que ce guide d'utilisation soit gardé avec l'appareil pour toute
nouvelle consultation. Si cet appareil devait être transféré à une autre personne,
assurez-vous que le guide d'utilisation suive l'appareil de façon à ce que le nouvel
utilisateur puisse être informé du fonctionnement de celui-ci.
Dans ce guide d'utilisation, les symboles suivants sont utilisés :
Informations importantes concernant votre sécurité personnelle et comment
éviter d'endommager l'appareil
Informations générales et conseils
Informations sur l'environnement
Risque d'incendie
Risque de choc électrique
Surfaces chaudes
Ne pas couvrir l'appareil
Le produit doit être installé en respectant les
règles nationales d’installation.
Cet appareil est uniquement destiné à une
utilisation domestique et intérieure.
AVERTISSEMENTS ET CONSEILS DE SECURITE
IMPORTANTS

3
1. Montez-le complètement avant de le mettre
en marche.
2. Avant la connexion de l’appareil, contrôler si :
- la tension de raccordement est bien la
même que celle de la plaque signalétique,
- la prise et l’approvisionnement en courant
sont adaptés à l’appareil,
- la prise du câble est adaptée à la prise de
courant
L’appareil est prévu uniquement pour une
prise de courant ayant une tension de
raccordement de 230 Volts (50 Hz).
3. N’insérez jamais vos doigts, des crayons ou
tout autre objet à travers la grille lorsque le
ventilateur est en marche.
4. Veillez à ce que le ventilateur soit placé sur
une surface stable lorsqu’il est en marche.
5. N’utilisez pas votre ventilateur près d’une
fenêtre. La pluie pourrait causer un risque de
choc électrique.
6. Ne jamais laisser le ventilateur fonctionner
sans surveillance.
7. Pour des raisons de sécurité, il est
IMPERATIF de toujours retirer la prise de
l’appareil lorsqu’il n’est pas utilisé, avant de le
nettoyer ou avant toute maintenance.
8. Ne pas utiliser de produits chimiques ou de
détergents pour le nettoyage qui pourraient
facilement abîmer ou déformer votre appareil.

4
9. Ne tirez pas sur le cordon d’alimentation pour
débrancher l’appareil de la prise de courant.
10. Ne pas utiliser l’appareil avec un câble et/ou
une prise, endommagés.
11. N’essayer jamais de démonter ou de réparer
vous-même l’appareil. Dans le cas d’une
réparation par une personne non
compétente, la garantie est annulée.
12. Débranchez le ventilateur lorsque vous le
déplacez.
13. Ne jamais laisser fonctionner cet appareil en
présence ou à la portée d’enfants sans
surveillance.
14. L’appareil et la grille ne doivent pas être
démontés pour l’entretien ou le nettoyage.
15. Les appareils ne sont pas destinés à être mis
en fonctionnement au moyen d'une minuterie
extérieure ou par un système de commande
à distance séparé.
16. Cet appareil peut être utilisé par des enfants
âgés d'au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles
ou mentales réduites ou dénuées
d’expérience ou de connaissance, s'ils (si
elles) sont correctement surveillé(e)s ou si
des instructions relatives à l'utilisation de
l'appareil en toute sécurité leur ont été
données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas
jouer avec l’appareil. Le nettoyage et

5
l'entretien par l'usager ne doivent pas être
effectués par des enfants sans surveillance.
17. Ce produit est conforme aux exigences
imposées par les directives 2014/35 / UE
(abrogeant la directive 73/23 / CEE modifiée
par la directive 93/68 / CEE) et 2014/30 / UE
(abrogeant la directive 89/336 / CEE).
18. AVERTISSEMENT : Si le câble
d’alimentation est endommagé, il doit être
remplacé par le fabricant, son service après-
vente ou des personnes de qualification
similaire afin d’éviter un danger.
19. La prise du câble d’alimentation doit être
enlevée de la prise électrique avant de
nettoyer l’appareil ou d’entreprendre les
opérations d’entretien.
20. Une fois que l’appareil est assemblé, il est
interdit de démonter les grilles.
21. Cet appareil est destiné à être utilisé dans
des applications domestiques et intérieures.
22. En ce qui concerne les instructions pour
l'installation de l’appareil, référez-vous au
paragraphe « Instructions d’assemblage » ci-
après de la notice.
23. Pour le nettoyage et l’entretien de l’appareil,
référez-vous au paragraphe « Nettoyage et
entretien ».
Informations sur la signification du marquage de conformité
Le marquage CE indique que le produit répond aux principales exigences des Directives
Européenne 2014/35 / CE (Basse Tension), 2014/30 / CE (Comptabilité Electromagnétique),
2011/65 / UE (Réduction de l'emploi de certaines substances dangereuses dans les EEE).

6
AVERTISSEMENTS ET CONSEILS DE SECURITE IMPORTANTS 2
I. DEBALLAGE 7
II. INSTRUCTIONS DE FONCTIONNEMENT ET INSTRUCTIONS
D’ASSEMBLAGE
8
III. NETTOYAGE ET ENTRETIEN 11
IV. SPECIFICATIONS TECHNIQUES 11
V. EXCLUSIONS DE GARANTIE 12
VI. MISE AU REBUT 12
SOMMAIRE
Ce guide d’utilisation est disponible dans les langues suivantes :
- FR (version originale)
- EN (traduit de l'original)
Toute autre traduction serait une traduction de la version originale.
Ce guide d’utilisation, ses modifications éventuelles ou toute nouvelle version,
est disponible sur notre site web.

7
1. DEBALLAGE DE L’APPAREIL ET MISE AU REBUT DES ELEMENTS
D’EMBALLAGE
 Retirez tous les éléments d'emballage autour de l'appareil, ainsi
que les éléments de protection situés à l'intérieur des
compartiments de l'appareil.
 Le carton d’emballage et les feuilles de papier sont recyclables. Ils
doivent être jetés dans les bacs de collecte prévus à cet effet.
 Les matériaux portant le symbole sont recyclables :
>PE <= polyéthylène ; >PS <= polystyrène ; >PP <= polypropylène
Cela signifie qu’ils peuvent être recyclés en les déposants dans des conteneurs
de collecte appropriés.
 Les autres éléments d’emballage (adhésif, attaches...) doivent être jetés avec
les déchets ménagers.
I.
DEBALLAGE

8

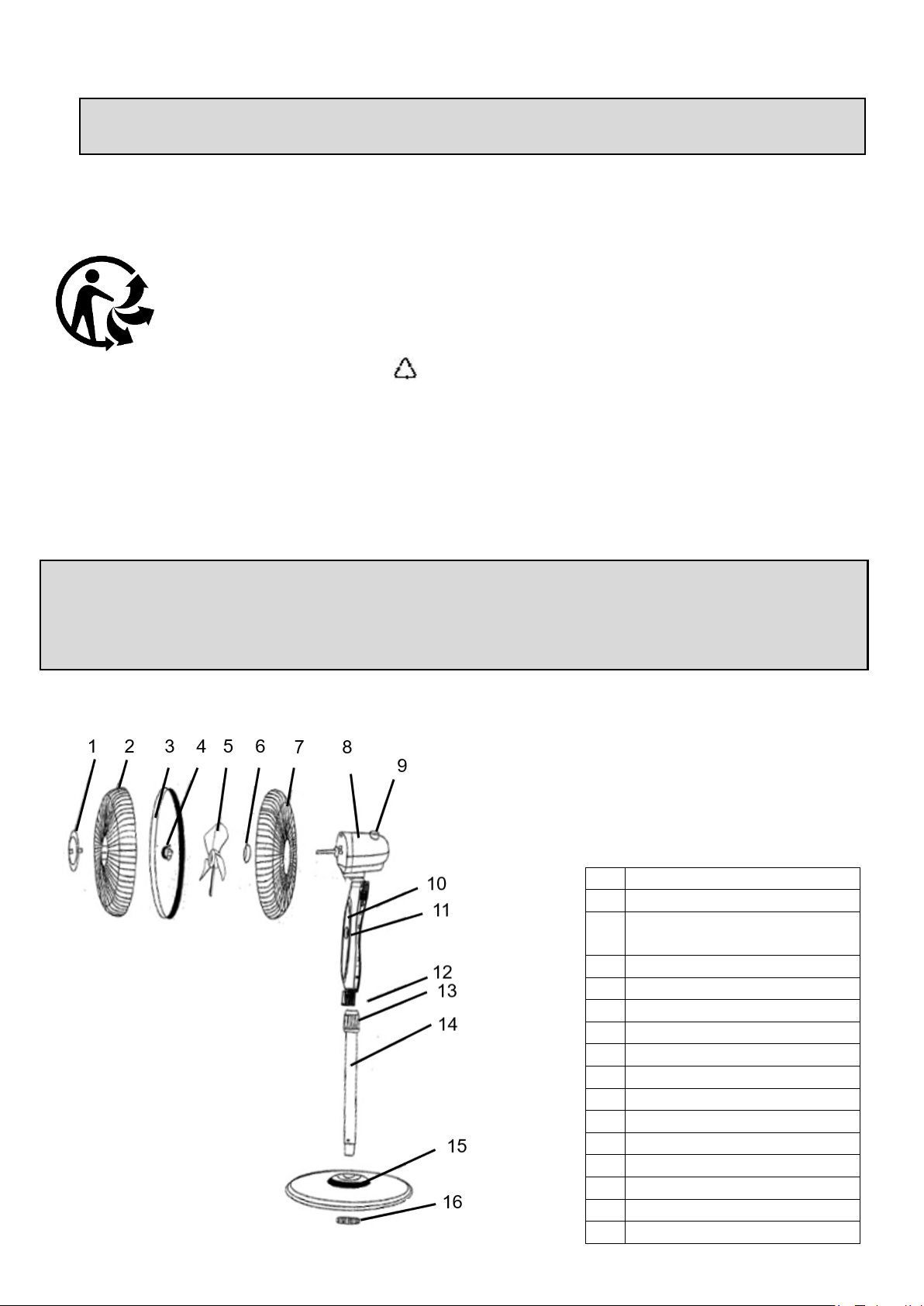

1. DESCRIPTION
2. INSTRUCTION D'ASSEMBLAGE DE LA COLONNE
- Desserrer l'écrou en plastique (16) ;
- Insérer le tube inférieur (
14) sur la base (15) et serrer l'écrou en plastique
(16) ;
- Dévisser la vis de réglage de la hauteur (13) ;
- Soulever et abaisser le tube d’extension (12) avec pré
caution et serrer
fermement la vis de réglage.
1 COUVERCLE CENTRALE
2
GRILLE AVAN
T
3
ANNE
A
U
DE
LA GRILLE
4 ÉCROU DE LA PALE
5
PALES DU
VENTILATEUR
6
ÉCROU
7
GRILLE ARRIÈRE
8 BOÎTIER MOTEUR
9
BOUTON D'OSCILLATION
10
PANNEAU
11
CONTRÔLE DE LA
VITESSE
12
TUBE
D
’
EXTENSION
13
ANNEAU DE RÉGLAGE
DE LA HAUTEUR
14
TUBE INFÉRIEUR
15 BASE
16
ECROU EN P
LASTIQUE
II. INSTRUCTIONS DE FONCTIONNEMENT ET
INST
RU
CTI
ONS D’ASSE
MBLAGE

9
3. INSTRUCTION DE MONTAGE DU CORPS
Etape
1
Etape
2
Etape
3
Etape
4
Etape
5
Etape
6
Etape
7
Etape
8
1. Dévissez l'écrou (6) dans le sens inverse des aiguil
les d'une montre
pour le retirer de boîtier moteur. (8) ;
2. Placez la grille arrière (7) ;
3. Vissez fermement l'écrou (6) pour fixer la grille arrière ;
4. Retirez l’embout en plastique situé sur l’arbre du moteur puis fixez-y
les
pales du ventilateur (5)
jusqu'à ce qu'elles atteignent la goupille de
retenue ;
5. Vissez, dans le sens contraire des aiguilles d'une montre,
l'écrou de la
pale (4) sur la pale du ventilateur (5)
6. Clipsez la grille avant (2) sur la grille arrière (7). Assurez-vous que
l’anneau de la grille (3) est correctement placé.
7. Serrez
la vis sur l'anneau de la grille (3) pour fixer la grille avant (2) et
la grille arrière (7).

10

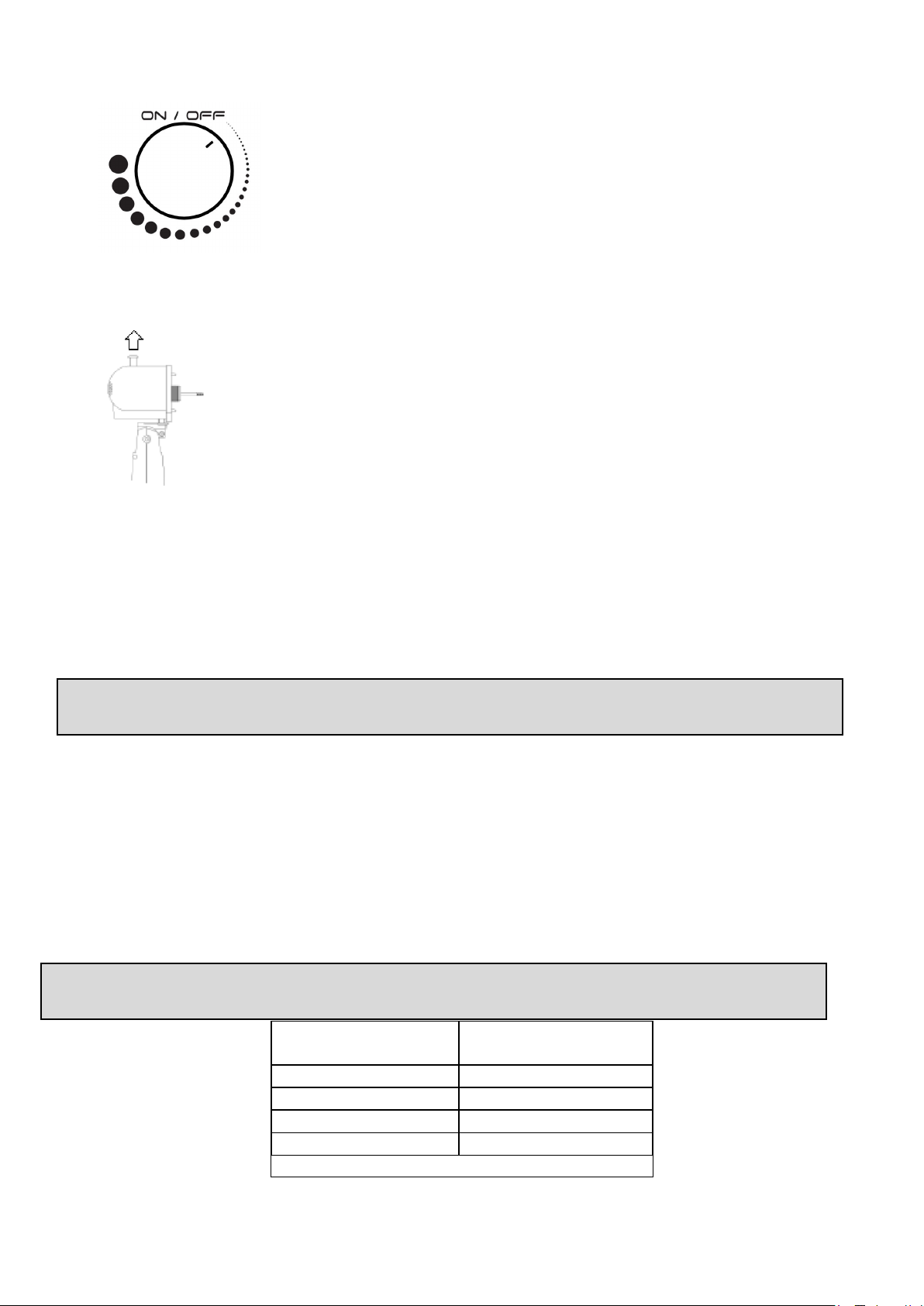

4. RÉGULATEUR DE VITESSE DU VENTILATEUR
La vitesse du ventilateur est contrôlée en tournant le bouton du régulateur de
vitesse sur le dessus du corps.
5. OSCILLATION
Pour faire osciller / arrêter la tête du ventilateur, poussez / tirez
vers le bas / tirez vers le haut pour obtenir l'oscillation.
6. RÉGLAGE DE L'INCLINAISON
Pour régler le débit d'air vers le haut ou vers le bas, poussez légèrement le
protecteur dans la direction souhaitée.

11
Attention : l’appareil doit être impérativement débranché avant tout
nettoyage.
- Veillez à éteindre et débrancher l’appareil avant de le nettoyer.
- Nettoyez les pièces en plastique à l’aide d’une éponge humide imprégnée d’un
savon doux. Retirer le savon à l'eau claire et essuyer avec un chiffon.
- Assurez-vous que l’eau ne puisse pas entrer en contact avec le moteur.
- Ne rebrancher pas l’appareil avant que celui-ci ne soit parfaitement sec.
Référence OCEAVP40TB0
OCEAVP40TW
0
Modèle n°
FS400
-
1
1L
Tension
100
-
2
40
V~
Fréquence
50
Hz
/ 60
Hz
Puissance
35
W
Classe II
Description Symbole Valeur Unité
Débit d'air maximal F 58,71 m3/min
Puissance absorbée P 37,60 W
Valeur de service SV 1,56 (m3/min)/W
Consommation d'électricité en "veille" PSB - W
Consommation d'électricité en "arrêt" POFF 0 W
Niveau de puissance acoustique LWA 54,16 dB(A)
Vitesse maximale de l'air C 3,09 mètres/sec
Consommation d'électricité saisonnière Q 12,03 kWh/a
Norme de mesure de la valeur de service IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout complément
d'information
SCHNEIDER CONSUMER GROUP
12 rue Jules Ferry,
93110 Rosny s
o
us b
ois, Franc
e
III.
NETTOYAGE ET ENTRETIEN
IV.
SPECIFICATIONS
TECHNIQUE
S

12
La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les
dommages résultant de :
(1) la détérioration superficielle dues à l'usure normale du produit ;
(2) les défauts ou détériorations dus au contact du produit avec des aliments ou des
liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes ;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation
non autorisés ;
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions
concernant le produit ou branchement à une tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou approuvés par OCEANIC.
La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du
numéro de série du produit.
- Ce logo apposé sur le produit signifie qu’il s’agit d’un appareil dont le
traitement en tant que déchet rentre dans le cadre de la directive 2012/19 /
UE, relative aux déchets d’équipements électriques et électroniques (DEEE).
- La présence de substances dangereuses dans les équipements électriques et
électroniques peut avoir des effets potentiels sur l’environnement et la santé
humaine dans le cycle de retraitement de ce produit.
- Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec
les déchets municipaux non triés.
- En tant que consommateur final, votre rôle est primordial dans le cycle de
réutilisation, de recyclage et les autres formes de valorisation de cet équipement
électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre
disposition par les collectivités locales (déchetteries) et les distributeurs.
- Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre
disposition.
Oceanic – 120-126 Quai de Bacalan – CS 11584 – 33000 Bordeaux
Importé par SCHNEIDER CONSUMER GROUP
12 rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE
V.
EXCLU
SIONS DE GARAN
TI
E
VI.
MISE AU REBUT

13
We encourage you to read this user guide carefully and completely before
installing and using your device.
It is important that this user guide is kept with the device for any new consultation. If
this unit is to be transferred to another person, make sure that the user guide
follows the unit so that the new user can be informed of the operation of the unit.
In this user guide, the following symbols are used:
Important information about your personal safety and how to avoid damage to
the device
General information and advice
Environmental information
Fire hazard
Risk of electric shock
Hot surfaces
Do not cover the device
IMPORTANT WARNINGS AND SAFETY ADVICE

14
The product must be installed in accordance with
the national installation rules.
This device is only intended for domestic and
indoor use.
1. Mount it completely before turning it on.
2. Before connecting the device, check whether:
- the connection voltage is the same as that
of the nameplate,
- the plug and the power supply are adapted
to the device,
- the cable plug is suitable for the socket
The unit is only intended for a power outlet
with a connection voltage of 230 Volts (50 Hz).
3. Never insert your fingers, pencils or any other
object through the grill while the fan is
running.
4. Make sure that the fan is placed on a stable
surface while it is running.
5. Do not use your fan near a window. Rain may
cause a risk of electric shock.
6. Never let the fan run unattended.
7. For safety reasons, it is ESSENTIAL to
always remove the plug from the socket when
the appliance is not in use, before cleaning it
or before any maintenance.
8. Do not use chemicals or detergents for
cleaning that could easily damage or deform
your device.
9. Do not pull on the power cord to disconnect
the appliance from the power outlet.

15
10. Do not use the appliance with a damaged
cord or plug.
11. Never attempt to disassemble or repair the
unit yourself. In the case of a repair by a non
competent person, the warranty is canceled.
12. Unplug the fan when moving it.
13. Never leave this device in the presence of or
within the reach of children without
supervision.
14. The appliance and grill must not be
disassembled for maintenance or cleaning.
15. The devices are not intended to be operated
by means of an external timer or by a
separate remote control system.
16. This device may be used by children at least
8 years of age and by persons with reduced
physical, sensory or mental capacity or lack
of experience or knowledge, if they are
properly supervised if instructions for the safe
use of the apparatus have been given to
them and the risks involved have been
apprehended. Children should not play with
the device. Cleaning and maintenance by the
user should not be done by unattended
children.
17. This product complies with the requirements
of Directives 2014/35 / EU (repealing
Directive 73/23 / EEC as amended by
Directive 93/68 / EEC) and 2014/30 / EU
(repealing Directive 89/336 / EEC).

16
18. WARNING
If the power cable is damaged, it must be
replaced by the manufacturer, its after-sales
service or similarly qualified persons in order
to avoid a hazard.
19. The power cord plug must be removed from
the electrical outlet before cleaning or
servicing.
20. Once the unit is assembled, it is forbidden to
disassemble the grilles.
21. This device is intended for use in domestic
and indoor applications.
22. For instructions on how to install the unit,
refer to the following "Assembly Instructions"
section of the manual.
23. For cleaning and maintenance of the
appliance, refer to the section "Cleaning and
maintenance".

17
IMPORTANT WARNINGS AND SAFETY ADVICE 13
I. UNPACKING 18
II. OPERATING INSTRUCTIONS AND ASSEMBLY INSTRUCTIONS 18
III. CLEANING AND MAINTENANCE 20
IV. TECHNICAL SPECIFICATIONS 20
V. EXCLUSIONS OF WARRANTY 21
VI. DISPOSAL 22
SUMMA
RY

18
1. UNPACKING THE APPLIANCE AND DISPOSING OF THE PACKING
ELEMENTS
 Remove all packing material around the appliance and the
protective elements inside the appliance compartments.
 Cartonboard and sheets of paper are recyclable. They must be
thrown in the collection bins provided for this purpose.
 Materials bearing the symbol are recyclable:
> PE <= polyethylene; > PS <= polystyrene; > PP <= polypropylene
This means that they can be recycled by depositing them into appropriate
collection containers.
 Other packaging elements (adhesive, fasteners, etc.) must be disposed of with
household waste.
4. DESCRIPTION
1
CENTRE COVER
2
FRONT GRILL
3
PLASTIC STRAPPING
RING
4
REVERSE S
TEP NUT
5
BL
ADE
6
RING SCREW
7
REAR GRILL
8
MOTOR
H
O
USING
9
OSCILLATION BUT
TON
10
CONTROL PANEL
11
SPEED CONTROL
12
A
D
JUS
TABLE P
OLE
13
ROD FIXI
NG RING NUT
14
LOWER TUBE
15
BAS
E DECORAT
IVE CAP
16
P
LASTIC NUT
II. OPERATING INSTRUCTIONS AND ASSEMBLY
INSTRUCTIONS
I.
UNP
A
C
KING

19
2. COLUMN ASSEMBLY INSTRUCTION
- Loosen the plastic nut(16) ;
- Insert the lower tube(14) on the base decorative cap(15) and tighten the
plastic nut(16) ;
- Unscrew the rod fixing ring nut(13) ;
- Raise and lower the adjustable pole(12) carefully
and firmly tighten the
set screw.
3. BODY ASSEMBLY INSTRUCTION
1. Unscrew the nut (6) counterclockwise to remove it from the motor housing. (8);
2. Place the rear grille (7);
3. Screw the nut (6) firmly to secure the rear grille;
4. Remove the plastic tip on the motor shaft and attach the fan blades (5) until
they reach the retaining pin;
5. Turn the nut of the blade (4) counterclockwise to the fan blade (5)
6. Clip the front grille (2) onto the rear grille (7). Make sure the grill ring (3) is
properly seated.
7. Tighten the screw on the grill ring (3) to secure the front grille (2) and the rear
grille (7).

20
4. FAN SPEED REGULATOR
Fan speed is controlled by turning knob of speed regulator on
the top of bod
5. OSCILLATING
To make / stop the fan head oscillate, push down / pull up the
oscillating.
6. TILT ADJUSTING
To adjust the air flow upward or downward, push the guard lightly to the desired
direction.
Warning: the appliance must be unplugged before cleaning.
- Be sure to turn off and unplug the appliance before cleaning.
- Clean the plastic parts with a damp sponge impregnated with a mild soap.
Remove the soap with clear water and wipe with a soft cloth.
- Make sure the water can not come in contact with the engine.
- Do not reconnect the appliance until it is completely dry.
Reference OCEAVP40TB0
OCEAVP40TW
0
M
o
de
l No
.
FS400
-
1
1L
Voltag
e
100
-
240
V~
Frequency
50
Hz
/ 60 Hz
Power
35
W
Cl
ass II
III.
CLE
ANING AND MAINTENAN
CE
IV.
T
ECHNI
CA
L
S
PECIFICATI
ONS
