Oceanic OCEAVTPB User manual

CONSIGNES DE SÉCURITÉ IMPORTANTES
Lisez intégralement cette notice d’utilisation
avant d’utiliser cet appareil et conservez-la
pour consultation ultérieure.
Lors de l’utilisation des appareils électriques,
précautions de sécurité basiques devraient être
toujours suivies incluant les suivantes :
•Cet appareil peut être utilisé par des enfants âgés d'au
moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou dénuées
d’expérience ou de connaissance, s'ils (si elles) sont
correctement surveillé(e)s ou si des instructions relatives à
l'utilisation de l'appareil en toute sécurité leur ont été
données et si les risques encourus ont été appréhendés. Les
enfants ne doivent pas jouer avec l’appareil. Le nettoyage
et l'entretien par l'usager ne doivent pas être effectués par
des enfants sans surveillance.
•En ce qui concerne la méthode et la fréquence du
nettoyage, référez-vous à la section “NETTOYAGE ET
ENTRETIEN”.
•Avertissement ! Une fois l’installation terminée, il est
strictement interdit d’enlever les grilles de protection avant
toute opération de nettoyage ou de maintenance.
•Ne jamais utiliser le ventilateur sans ses grilles de
protection.

•En ce qui concerne les informations détaillées sur
l’assemblage et la façon de fixer le ventilateur avec des vis,
référez-vous à la section “ASSEMBLAGE”.
•N’utilisez pas l'appareil en extérieur.
•Posez toujours l'appareil sur une surface stable pour
l’utiliser.
•Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, son service après-vente ou des
personnes de qualification similaire afin d'éviter un danger.
•N’insérez jamais les doigts, des crayons ou aucun autre
objet à travers les grilles quand le ventilateur est en marche.
•Éteignez et débranchez le ventilateur quand vous ne
l’utilisez pas et avant de le déplacer ou de le nettoyer.
•Ne débranchez pas le ventilateur en tirant sur le câble
d’alimentation. Saisissez la fiche et tirez-la pour la
débrancher.
•Veillez à ce que les cheveux, les voilages, les nappes et les
vêtements amples n’entrent jamais en contact avec les
pièces mobiles du ventilateur, car cela peut provoquer des
blessures et des dommages matériels.
•N’utilisez pas ce ventilateur près d'une fenêtre sur laquelle
il peut y avoir de la buée.
•Ne faites pas fonctionner le ventilateur à l’aide d’un
régulateur de vitesse à semi-conducteurs.
•N’utilisez pas ce ventilateur dans les endroits où des
liquides inflammables sont utilisés ou stockés.

•Ne laissez pas le câble d’alimentation pendre.
•Veillez à ce que le câble d'alimentation n’entre jamais en
contact avec une surface chaude.
•N'utilisez pas l'appareil pour un usage autre que celui décrit
dans cette notice d'utilisation.
•N'essayez pas de réparer ce ventilateur vous-même. Cet
appareil ne contient aucune pièce réparable par l'utilisateur.
•Toutes les opérations d'entretien ou de réparation doivent
être effectuées par le fabricant, son service après-vente ou
un agent de réparation qualifié pour éviter un danger.

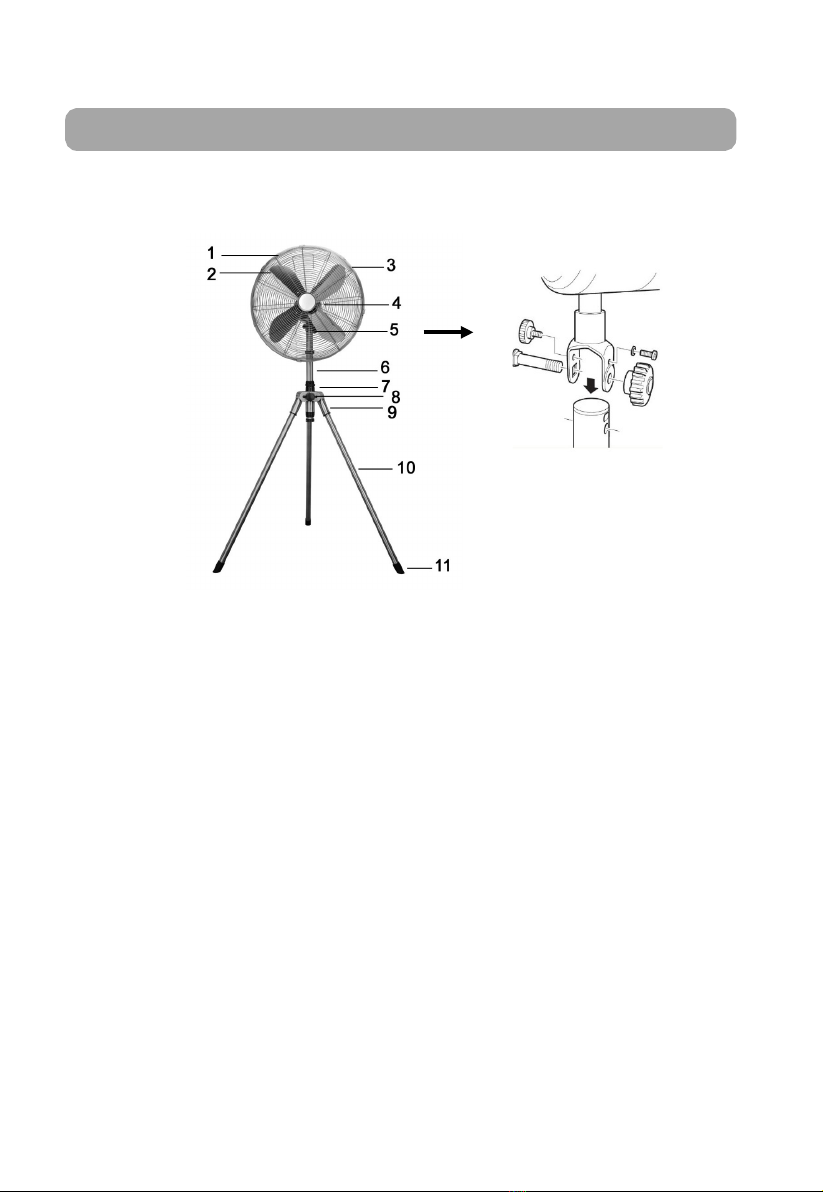

Connaître votre ventilateur
Description générale des pièces principales
Fig 1
1. Grille avant
7. Support de fixation pied
2. Pale de ventilateur
8. Molette de réglage de la hauteur
3. Grille arrière
9. Plateau du support
4. Régulation de vitesse et d’oscillation
10. Barre tripode
5. Réglage d’inclinaison
11. Pied
6. Barre verticale

ASSEMBLAGE

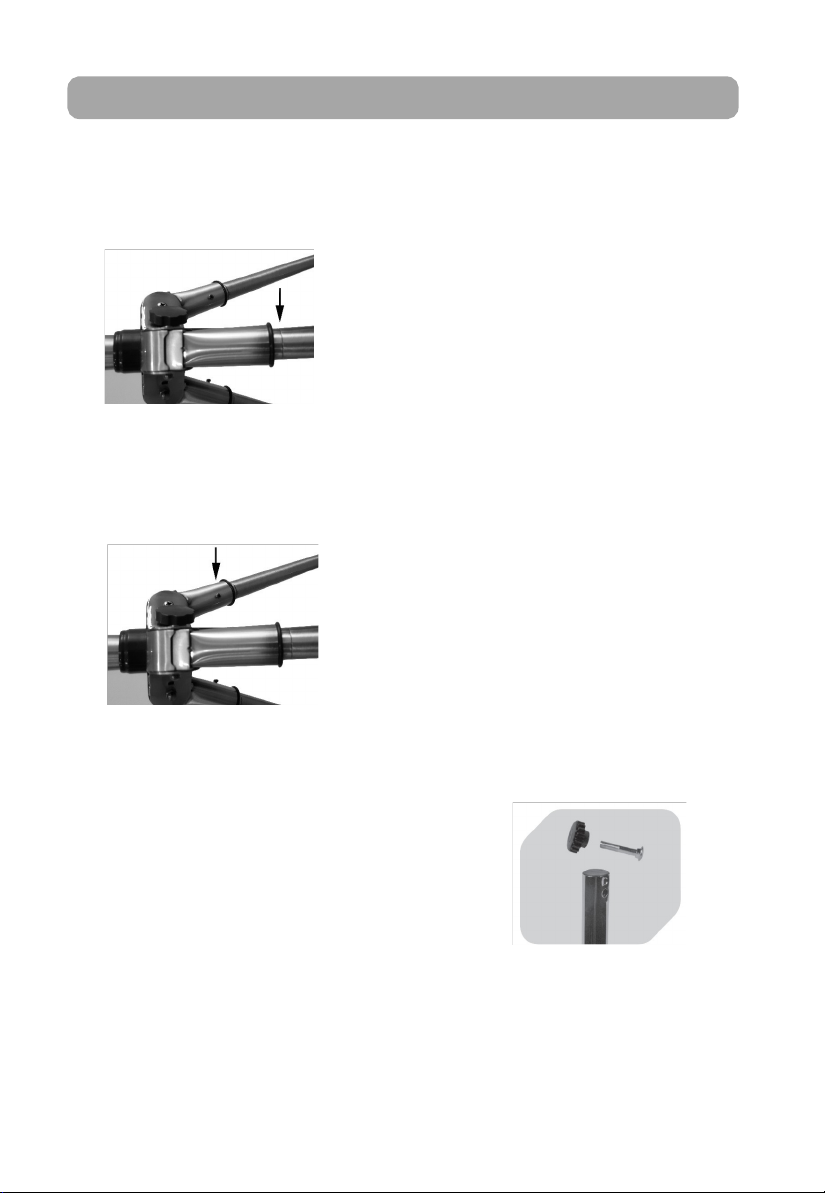

Insérez les 3 barres (10) dans le plateau de support (9) jusqu’à la ligne de marquage de la
barre.
Serrez ensuite les vis comme indiqué sur le dessin ci-dessous pour bloquer la barre dans
le support.

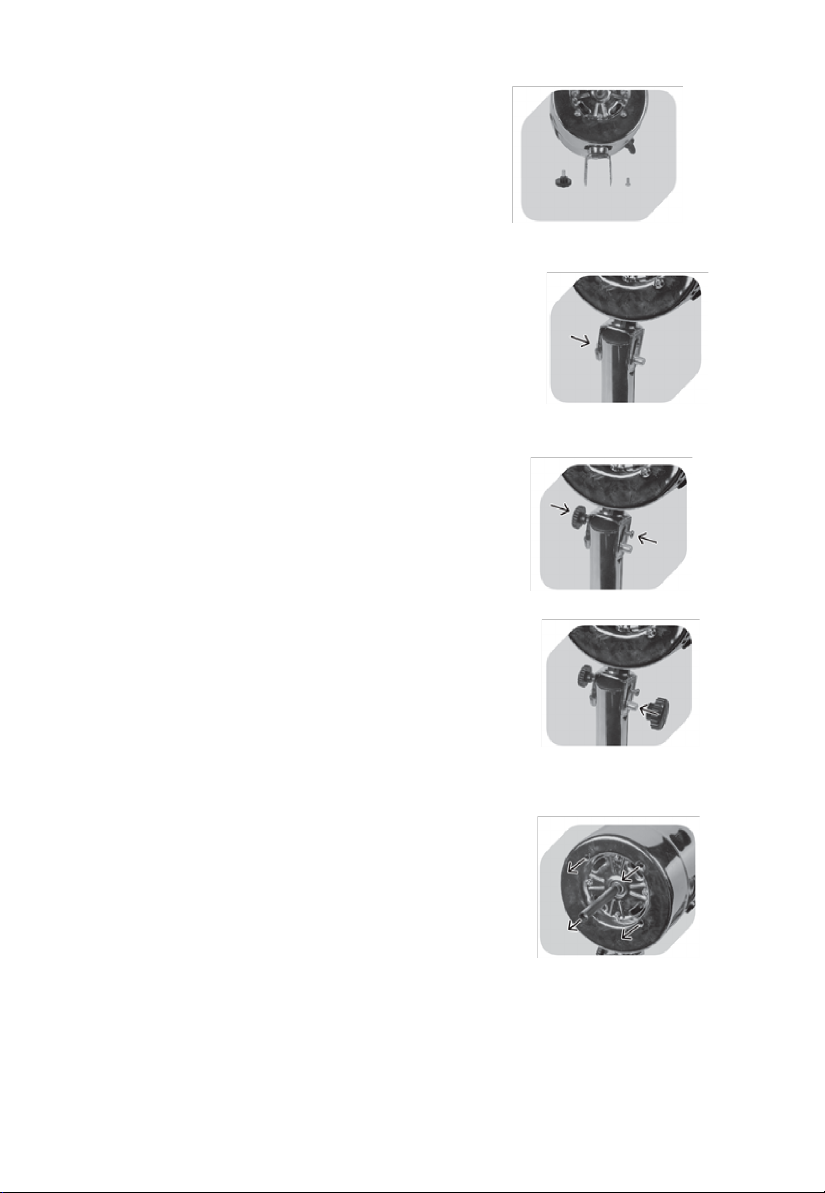

Etape – 1
Enlevez l’écrou papillon et la vis de l’extrémité
supérieure de la barre verticale.

Etape – 2
Retirez les vis du support de la partie moteur.
Etape – 3
Montez la partie moteur sur la barre verticale et insérez la
vis.
Etape – 4
Insérez l’autre vis et serrez avec l’écrou.
Etape – 5
Serrez enfin l’autre vis avec l’écrou papillon.

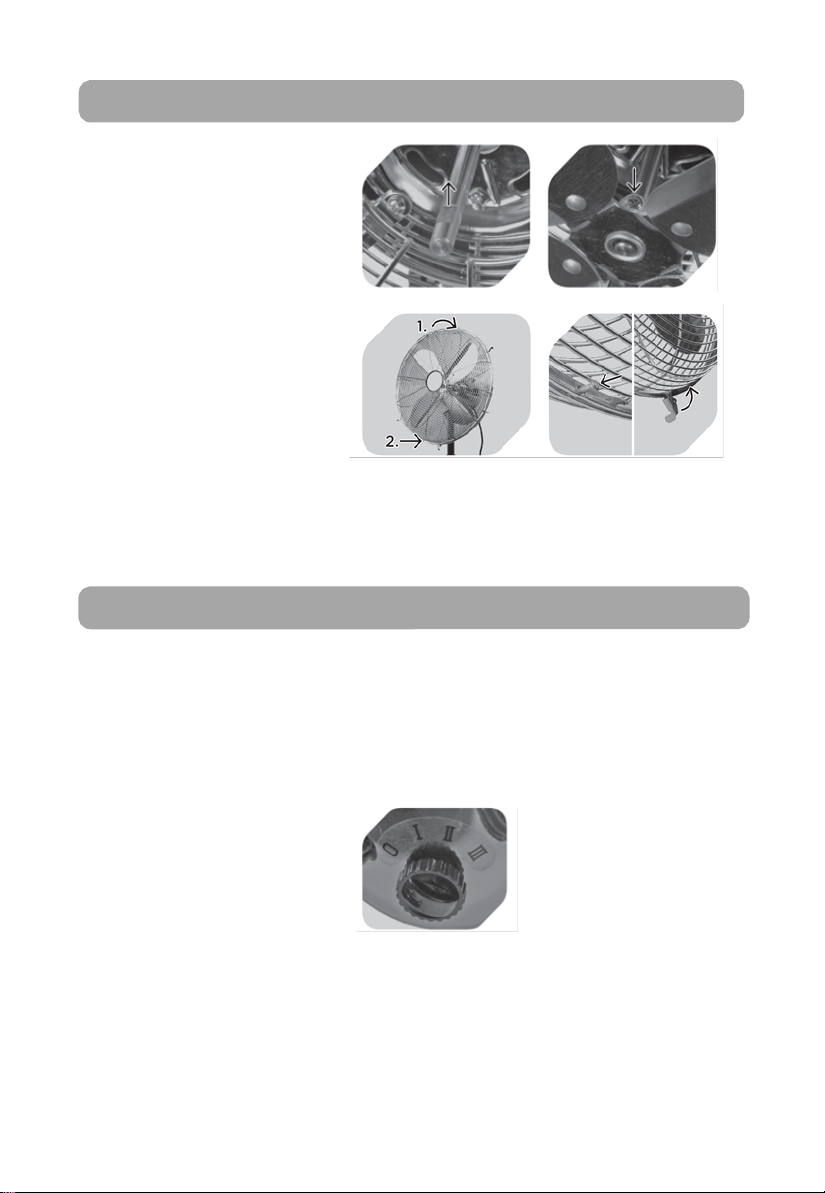

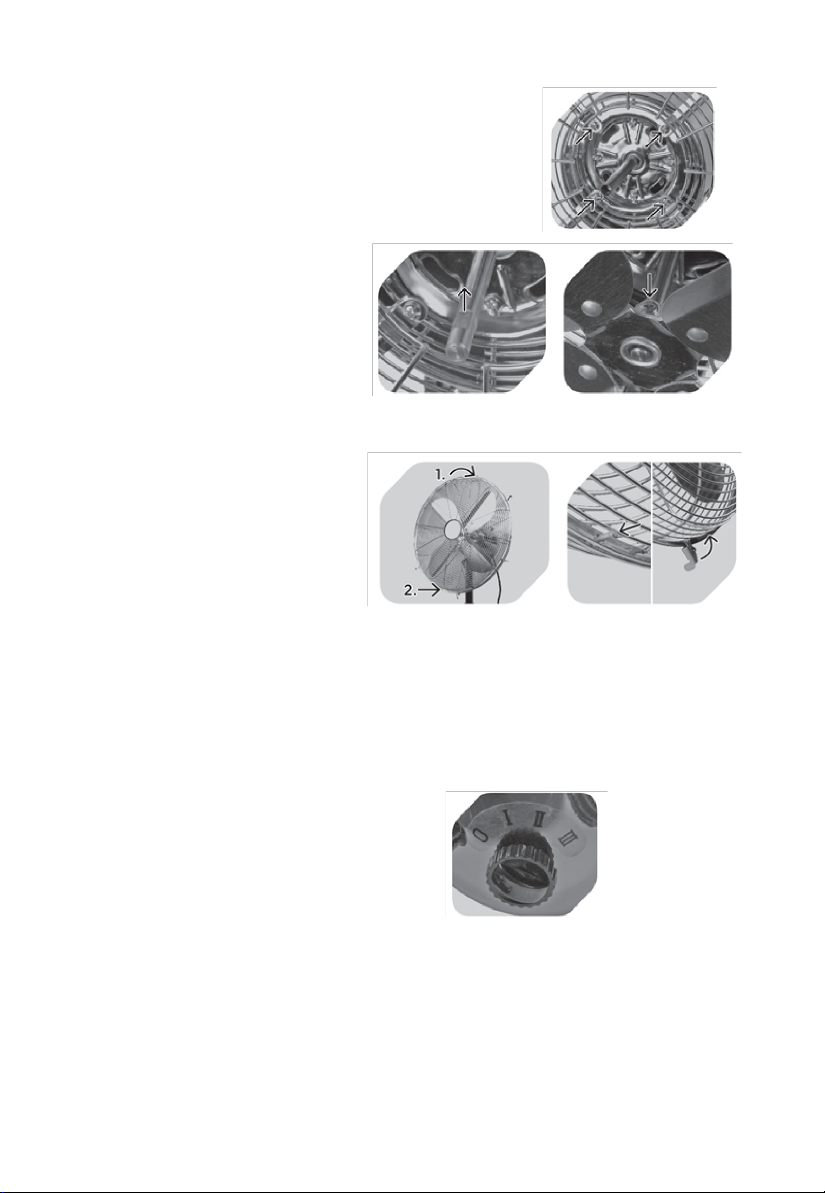

Montage de la grille de ventilateur sur le moteur.
Etape – 1
Retirez 4 pièces de vis de la cage du moteur.

Etape – 2
Installez la grille arrière sur le moteur. Les quatre trous du
moteur sont compatibles avec les quatre trous de la grille
arrière. Vissez les quatre vis.
Etape – 3
Montez les pales du ventilateur et
serrez les vis.
Etape – 4
Assemblez la grille avant sur la grille
arrière en plaçant le crochet vers le
bas et abaissez le crochet pour
solidariser les deux grilles. Serrez la
petite vis.
Avant d’utiliser le ventilateur, assurez-vous qu’il est placé sur une surface plane et stable.
Avant de connecter le ventilateur à la prise de courant, réglez le sélecteur de vitesse sur
0.
Contrôle de vitesse
O – Arrêt
I– Vitesse lente
II– Vitesse moyenne
III – Vitesse haute

Mettre en service votre ventilateur vertical
Réglage d'inclinaison
1. Desserrez les vis des deux côtés du support de la partie moteur.
2. Réglez l’inclinaison comme vous voulez.
3. Serrez les vis pour maintenir la position souhaitée.
Fonction oscillation
Le ventilateur peut fonctionner en mode oscillation ou
statique. Appuyez sur le bouton (dessin à droite) pour
activer le mode oscillation.
Réglage de la hauteur
La hauteur du ventilateur peut être réglée.
Desserrez la molette (Partie 8) pour déplacer le support en
haut ou en bas selon les besoins. Serrez la vis à la position
souhaitée.
Attention: Le corps du ventilateur est lourd. Il faut donc le
tenir pendant la manipulation.

NETTOYAGE ET ENTRETIEN
Attention: Avant le nettoyage, assurez-vous que le ventilateur soit arrêté et débranché avant
le nettoyage
En utilisant un linge humide avec ou sans solution de savon doux, nettoyez soigneusement
l'extérieur du produit.
N’utilisez jamais de détergent abrasif ou du solvant.
Ne laissez pas entrer l'eau ou d'autres liquides à l’intérieur du produit car cela peut provoquer
un incendie et / ou créer un risque électrique.

Spécifications techniques
•Référence de l'article: OCEAVTPB
•Modèle: FD-40MD
•Tension: 220-240V ~, 50Hz
•Puissance: 50W
Description
Symbole
Valeur
Unité
Débit d'air maximal
F
66,83
m3/min
Puissance absorbée
P
47,0
W
Valeur de service
Sv
1,42
(m3/min)W
Consommation d'électricité
en mode «Arrêt»
P
off
0
W
Niveau de puissance
acoustique
L
WA
65,75
dB(A)
Vitesse maximale de l'air
C
3,60
m/s
Consommation saisonnière
d'électricité
Q
15,04
kWh/a
Norme de mesure de la
valeur de service
IEC 60879:1986 (corr.1992)
Pour plus d’informations,
merci de contacter
AMC
123 quai Jules Guesde
94400 VITRY SUR SEINE
France

Cet appareil doit être mis à la terre. La fiche doit être branchée dans la prise correctement installée et
mise à la terre. Si vous ne comprenez pas complètement la description de la terre ou si vous doutez
que l’appareil soit correctement mis à la terre, consultez un électricien qualifié ou un ingénieur de
maintenance.
Mise au rebut
Ce symbole signifie que ce produit est classé comme équipements électriques ou électroniques et
ne doit pas être traité avec d'autres déchets ménagers. La directive WEEE sur
les déchets d’électricité et d’électronique est appliquée dans l’ensemble de
l’Union européenne :
•Récupération de produits électriques usagés avec des
techniques de récupération et de réutilisation les plus efficaces afin de réduire au
minimum les impacts sur l’environnement.
•Traiter toutes substances nuisibles
• Evitez la décharge croissante
Les produits soumis à la directive WEEE devraient être traités au point de collecte désigné. Veuillez
contacter les autorités locales pour obtenir davantage d’informations sur l’emplacement où déposer
des déchets électriques ou électroniques que vous pouvez recycler.
Oceanic
120-126 Quai de Bacalan
CS 11584
33000 Bordeaux
IMPORTÉ PAR :
A.M.C.
123, QUAI JULES GUESDE
94400 VITRY SUR SEINE
France

Safety Information – keep for future use
When using electrical appliances, basic safety
precautions
should always be followed
including
the following:
•This appliance can be used by children aged from 8 years
and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning
use of the appliance in a safe way and understand the
hazards involved.
• Children should be supervised to ensure that they do not
play with the appliance.
• Cleaning and user maintenance shall not be made by
children without supervision.
• Before connecting the appliance, ensure your mains voltage
matches the voltage specified on the rating plate.
•The product is for household use only.
•Only use the appliance indoors and only for the purpose it was
designed.
• Never immerse the appliance in water or other liquids; never
spray liquids on the appliance.
• Never leave the fan unattended while it is in use. Always
turn the product to the OFF position and unplug it from the
electrical outlet when not in use.
• Extreme caution should be taken when the fan is used by or
near children or persons with impaired mobility.
•Do not operate the fan with a damaged cord or plug, or if
the fan malfunctions or has been dropped, or damaged. If
the supply lead is damaged it must be replaced by a
competent person using the correct lead.
•Use the fan in a well-ventilated area. When in use, the fan
must be kept a minimum distance (no less than 20cm) away
from all walls and furniture. Air intakes and exhaust
openings should not be blocked unexpectedly.
•Do not insert fingers or place other objects into the fans air
vent or grill.
•Doing so will cause a serious hazard and mechanical danger
when in use.
•Use the appliance on a dry, stable and level surface only.

• Prevent children from pulling on the mains cord or knocking
the fan.
•Do not run the mains cord under carpeting and do not cover
the cord with throw rugs, runners or alike. Place the cord
away from pedestrian traffic areas so it will not be tripped
over.

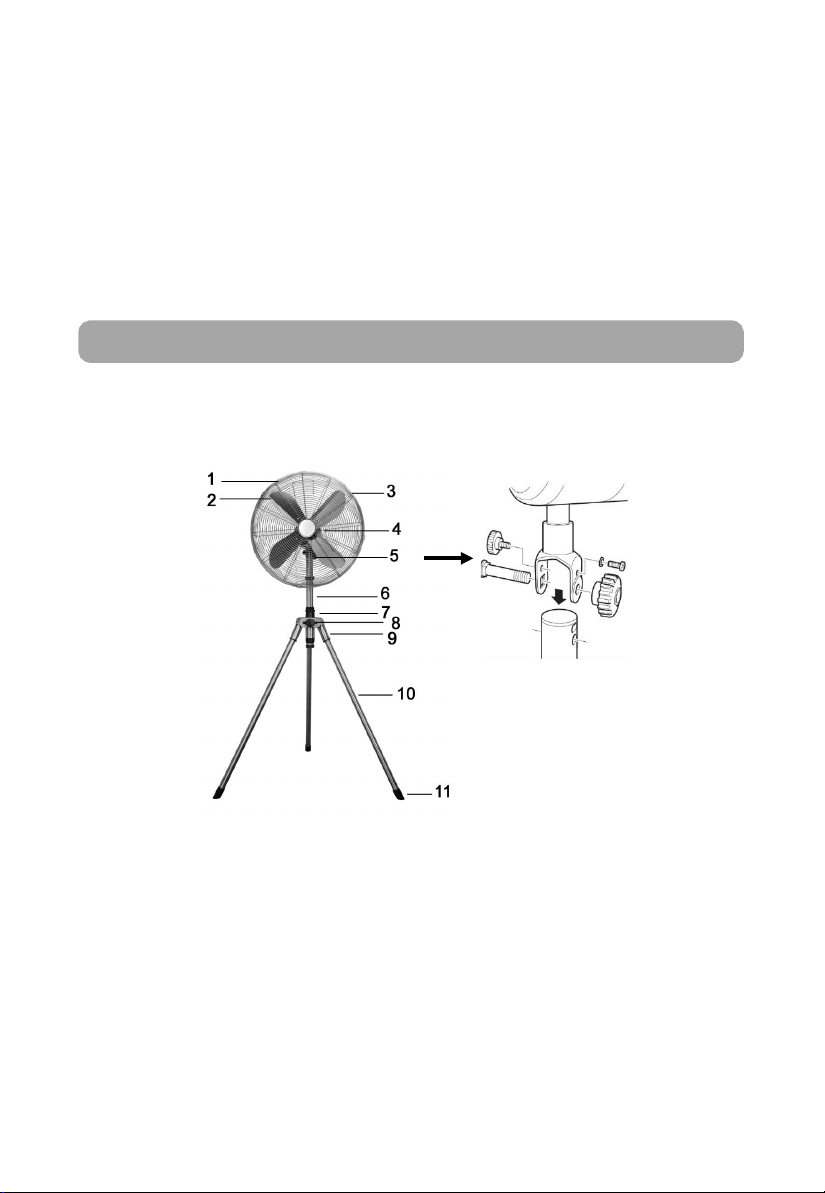

Know Your Stand Fan
General description of main parts
Fig 1
1. Front fan grill
7. Feet steady
2. Fan blade
8. Height adjustable knob
3. Real fan grill
9. Feet holder
4. Speed control and oscillation control
10. Tripod feet pipe
5. Tilt adjust
11. Rubber feet
6. Standing pipe

Installation

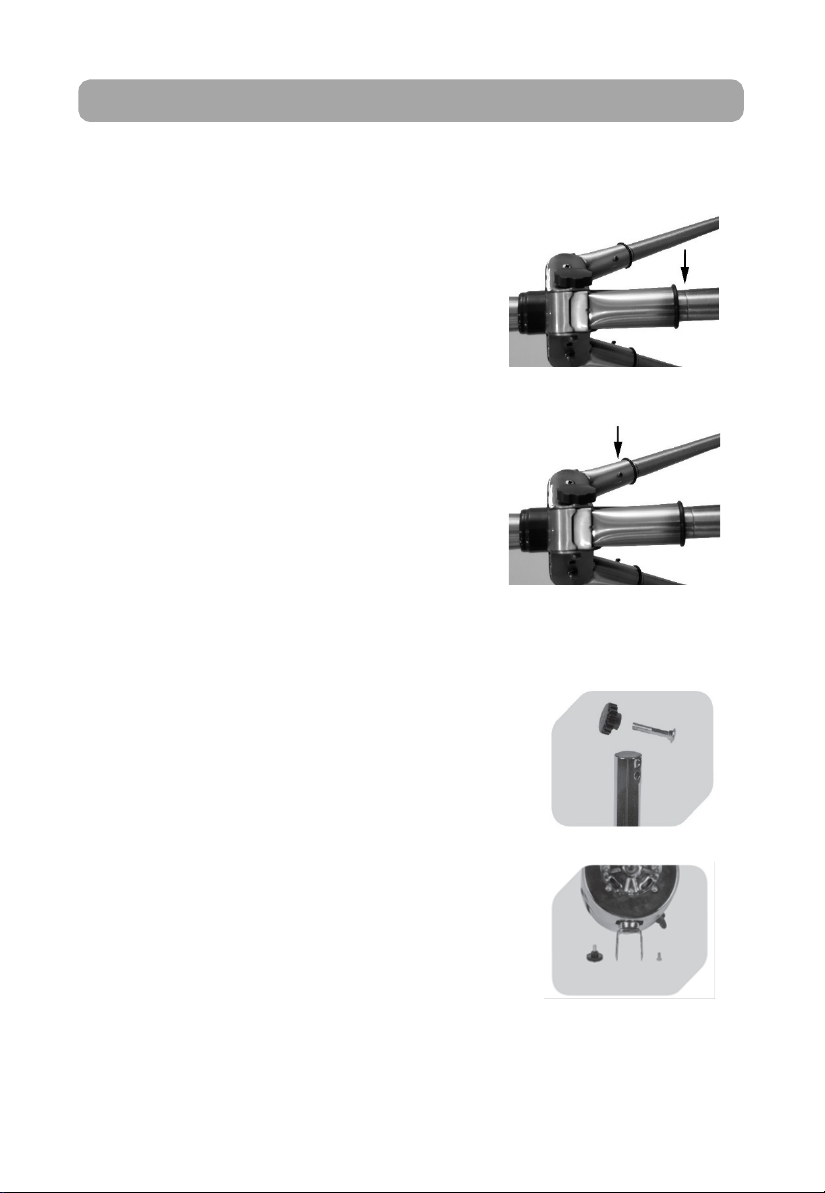

1. Insert the 3pcs tripod feet pipe (part 10) into the feet holder (part 9), And then the base
is ready for using.
Step-1
Insert the tripod feet pipe (3 pieces) into the holder,
reach the mark line of the of the pipe.
Step-2
Tight the screws on the feet holder, by doing so to let
the pipe don’t loose.
2. Remove the nut and screws from the top of standing pipe. And then put the motor on
the top of the
standing pipe, and tight the screws and nuts (part 5).

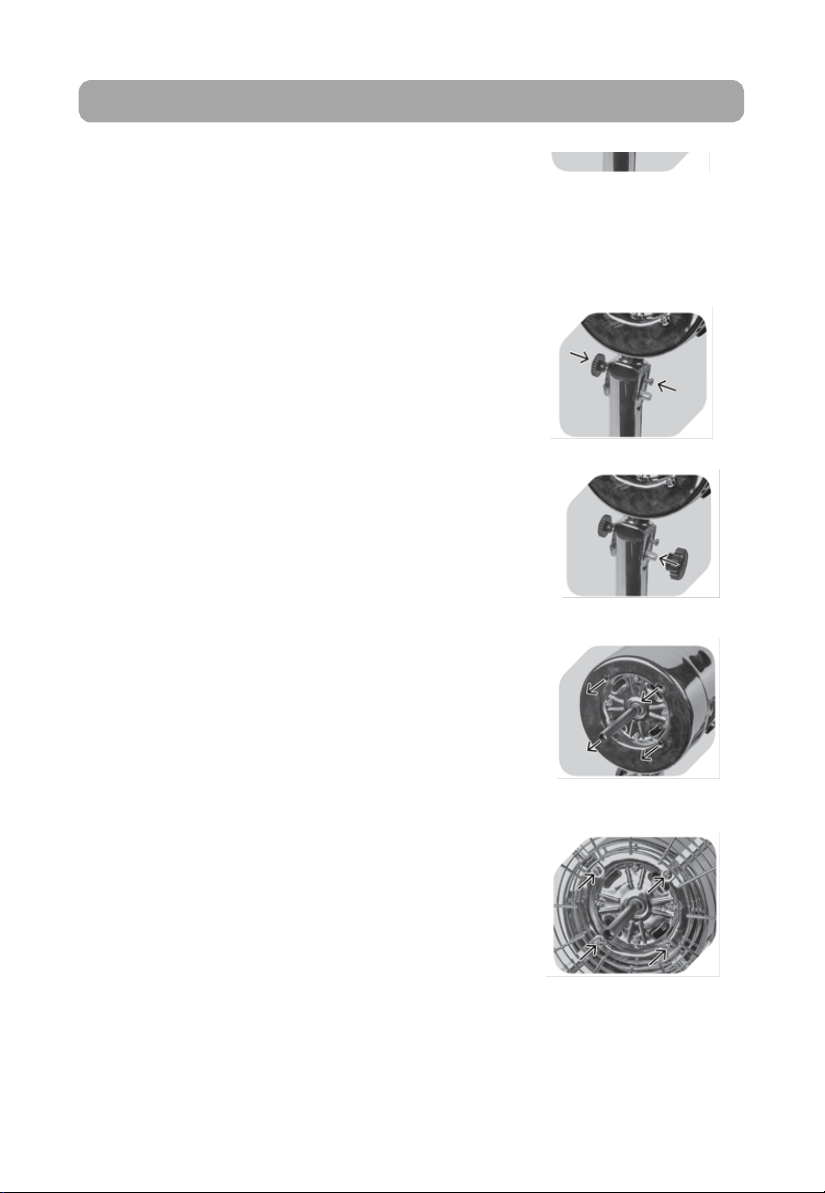

Step-1
Remove the thumb screw and axle from the upper end of
the
standing pipe.
Step-2
Remove the screws from the motor unit bracket.

Installation
Step-3
Fit the motor unit to the standing pipe by installing the axle.
Step-4
Reinstall the screws on the both sides of the motor unit
bracket.
Step-5
Install and tighten the thumb screw to hold the motor in place.
3. Fit the fan grill on to the fan motor.
Step-1
Remove the 4 pieces screws from the fan housing.
Step-2
Fit the rear fan grill onto the fan motor. Make sure the 4
holes of the motor
housing match the 4 holes of the rear
fan grill. Fit the 4 screws back on the fan motor housing.

Step-3
Put the fan blade on and tighten
the screw.
Step-4
Fit the front fan grill onto the
rear fan grill and use the clips
tighten them
together. A small
screw at the bottom side of the
fan grill helps tighten the grills
better.
Installation
Using Your Stand Fan
Before using the fan make sure it is positioned on a flat and stable surface.
Before connecting the fan to your mains AC socket, set all the switches to the OFF
Position.
Speed Control
O – OFF
Ⅰ– Low
Ⅱ– Med
Ⅲ– Hi

Using Your Stand Fan
Fan tilt adjustment
1. Loose the screws at both sides of the motor unit bracket.
2. Adjust the fan tilt as you desire.
3. Tight the screws to hold the motor in position.
Oscillating control
The fan can operate in oscillating or stationary mode. Press
the
oscillation button to activate the oscillating mode.
Height adjustment
The height of the fan can be adjusted.
Loose the knob (part 8) to move the stand up or down as
required. Tighten the screw at the desired position.
Caution: the fan body is heavy, please do it in carefully.

Care & Cleaning
CAUTION: Before cleaning, make sure the fan has been switched off, unplugged and
allowed to
completely stop before cleaning.
Using a soft moist cloth with or without a mild soap solution, carefully clean the exterior of
the product.
Never use
abrasive cleaning agents or solvents.
Do not allow water or other liquids to enter the interior of the
product, as this could cause a
fire and/or create an
electrical hazard.
Troubleshooting
Problem
Possible Cause
Solution
Fan not work
The fan is not plugged in
Connect the mains plug to an
earthed socket
Fan not work
Fuse has tripped
Check the fuse in the plug and make
sure your socket fuses/trip switches
are intact
