Olympus MCON 40 User manual

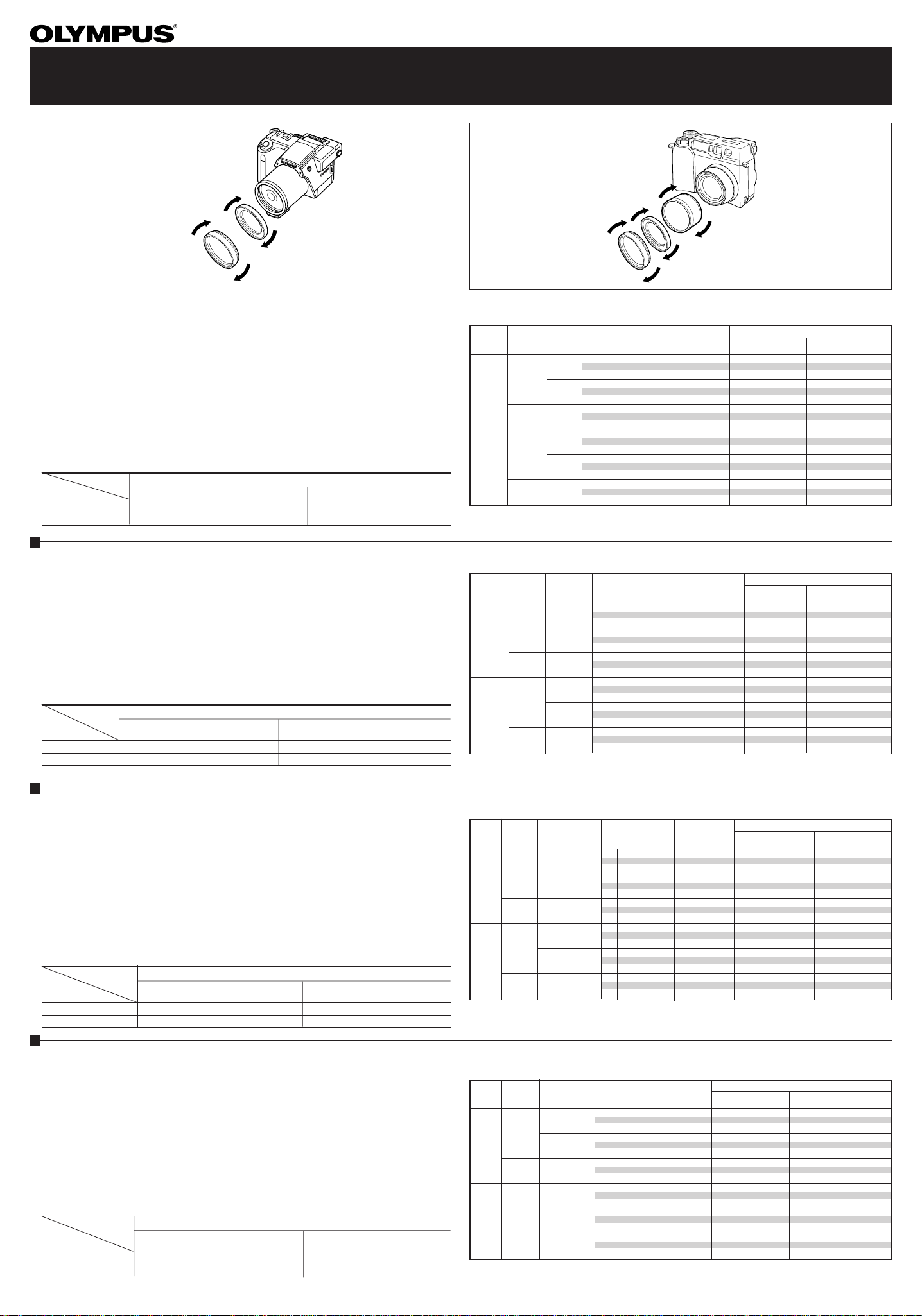

ステップアップリング/
Step Up Ring
1
2コンバージョンレンズアダプタ(CLA-1)/
Conversion Lens Adapter (CLA-1)
カメラ (C-2000ZOOM)/
Camera (C-2000ZOOM)
カメラ (C-2500L、C-1400XL、C-1400L、C-1000L)/
Camera (C-2500L, C-1400XL (D-620L), C-1400L (D-600L),
C-1000L (D-500L))
MACRO CONVERSION LENS f=40cm for DIGITAL CAMERA
MCON-40
マクロコンバージョンレンズ/
Macro Conversion Lens
マクロコンバージョンレンズ/
Macro Conversion Lens
このレンズはオリンパスデジタルカメラのレンズ先端に取り付け、簡単にマクロ撮影が行えるマクロコンバージョンレン
ズです。
＜対象デジタルカメラ＞
C-2500L、C-1400XL、C-1400L、C-1000L、C-2000ZOOM
＜取り付け方＞
1. ステップアップリング 43→55をカメラのレンズ先端に当てて時計方向に軽くまわし、止まるまでねじ込みます。1
2. マクロコンバージョンレンズを同様にねじ込みます。2
•カメラの電源は切っておいてください。
•カメラのレンズにフィルターをつけて使用している場合は、フィルターをはずしてください。
•必要以上に強い力でねじ込まないでください。
•C-2000ZOOMでは、ステップアップリングだけでなくコンバージョンレンズアダプタも使います。取り付け方はコン
バージョンレンズアダプタ(CLA-1)の取扱説明書をお読みください。
＜撮影のしかた＞
1. 被写体が撮影範囲内にあることを確認します（下表）。
•コンバージョンレンズ装着時は、ワンタッチフォーカスのご使用はおすすめしません。
•C-2500Lのスーパーマクロモードではご使用になれません。
This lens is for the Olympus digital cameras. It enables you to take close-up pictures.
[Digital Cameras Supported]
C-2500L, C-1400XL (D-620L), C-1400L (D-600L), C-1000L (D-500L), C-2000ZOOM
[How to attach]
1. Place the step up ring 43→55 on the camera lens, then screw it in. 1
2. Screw in the macro conversion lens in the same way. 2
Notes:
•Make sure the power is OFF.
•Do not try to mount the macro conversion lens when a filter is already mounted.
•Do not turn the macro conversion lens forcefully.
•For attaching to the C-2000ZOOM, refer to the conversion lens adapter (CLA-1) instructions.
[How to photograph]
1. Make sure your subject is within the shooting range.
•We recommend that you not use Quick focus with the conversion lens.
•The conversion lens cannot be used with the Super Macro mode on the C-2500L.
Dieser Konverter ist für die Olympus Digital-Kameras vorgesehen. Mit diesem Konverter sind
Nahaufnahmen möglich.
[Verwendbare Digital-Kameras]
C-2500L, C-1400XL (D-620L), C-1400L (D-600L), C-1000L (D-500L), C-2000ZOOM
[Aufsetzen]
1. Den Adapterring für größere Filterdurchmesser 43→55 am Kamera-Objektiv ansetzen und
aufschrauben. 1
2. Den Nahaufnahme-Konverter auf die gleiche Weise aufschrauben. 2
Hinweise:
•Sicherstellen, daß die Kamera ausgeschaltet ist.
•Niemals versuchen, den Konverter anzubringen, wenn bereits ein Filter angebracht ist.
•Den Konverter ohne Gewaltausübung drehen.
•Zum Anbringen des C-2000ZOOM sich auf die Anweisungen für den Konverter-Adapter (CLA-1)
beziehen.
[Fotografieren]
1. Sicherstellen, daß sich das Motiv innerhalb des Aufnahmebereichs befindet.
•Wir empfehlen, den Schnellfocus bei angebrachtem Konverter nicht zu verwenden.
•Dieser Konverter kann im Super-Nahaufnahmenmodus an Modell C-2500L nicht verwendet werden.
Ce convertisseur est pour les appareils photo numériques Olympus. Il vous permet de prendre des photos
gros plan.
[Appareils photo numériques concernés]
C-2500L, C-1400XL (D-620L), C-1400L (D-600L), C-1000L (D-500L), C-2000ZOOM
[Fixation]
1. Placer la bague d'adaptation de montage de filtre 43→55 sur l'objectif de l'appareil, puis la visser. 1
2. Visser le convertisseur macro de la même façon. 2
Remarques:
•Bien s'assurer que l'alimentation est coupée.
•Ne pas essayer de monter le convertisseur lorsqu'un filtre est déjà monté.
•Ne pas forcer en tournant le convertisseur.
•Pour la fixation sur l'appareil C-2000ZOOM, se référer au mode d'emploi de l'adaptateur de
convertisseur (CLA-1).
[Prise de vue]
1. Bien s'assurer que le sujet est dans la plage de prise de vue.
•Nous vous recommandons de ne pas utiliser la mise au point rapide avec le convertisseur.
•Le convertisseur ne peut pas être utilisé avec le mode super-gros plan sur l'appareil C-2500L.
E
D
F
＊カメラの取扱説明書も併せてお読みください。
被写体距離(cm)
ズーム 写る範囲(mm) 像倍率 クローズアップ マスターレンズ
レンズ前面より 前面より
a316X253 1/36X 35.0 36.6
∞b235X176 1/36X 35.0 36.6
オフ c333X250 1/52X 35.0 36.6
a214X170 1/25X 22.1 23.7
W至近 b159X118 1/25X 22.1 23.7
c237X178 1/37X 24.3 25.9
a165X131 1/19X 16.0 17.6
オン 至近 b122X91 1/19X 16.0 17.6
c141X106 1/22X 12.5 14.1
a108X87 1/13X 35.0 36.6
∞b81X61 1/13X 35.0 36.6
オフ c115X86 1/18X 35.0 36.6
a76X61 1/9.0X 22.1 23.7
T至近 b57X43 1/9.0X 22.1 23.7
c83X62 1/13X 24.3 25.9
a60X49 1/7.1X 16.0 17.6
オン 至近 b45X34 1/7.1X 16.0 17.6
c51X38 1/7.9X 12.5 14.1
2. ファインダーをのぞき、被写体にオートフォーカスマークを合わせて撮影します。
•写る大きさを変えたい時は、ズーミング等をしてください（下表参照）。
2. Look through the viewfinder and position the autofocus mark on the subject, then take the picture.
•Use the Zoom lever to change the angle of view. (See the chart below.)
* Read the camera instructions as well.
2. In den Sucher schauen, das Motiv mit dem Autofocus-Meßfeld anvisieren und dann auslösen.
•Der Bildbereich kann mit dem Zoomregler eingestellt werden. (Siehe die untenstehende Tabelle.)
* Bitte lesen Sie die Kamera-Bedienungsanleitung sorgfältig durch.
2. Regarder dans le viseur de l'appareil pour centrer le sujet dans le cadre de mise au point automatique,
puis prendre la photo.
•Utiliser le levier de zoom pour changer l'angle de vue. (Voir le tableau ci-dessous.)
* Lire également le mode d'emploi de l'appareil.
撮影距離
C-2500L/C-1400(X)L/C-1000L C-2000ZOOM
通常モード時 約 0.22〜 0.35m 約 0.24〜 0.35m
マクロモード時 約 0.16〜 0.22m 約 0.13〜 0.24m
Shooting Range
C-2500L, C-1400XL (D-620L), C-2000ZOOM
C-1400L (D-600L), C-1000L (D-500L)
Standard mode Approx. 0.22 ~ 0.35 m (9 in ~ 14 in) Approx. 0.24 ~ 0.35 m (4.9 ft ~ infinity)
Macro mode Approx. 0.16 ~ 0.22 m (6 in ~ 9 in) Approx. 0.13 ~ 0.24 m (1.3 ft ~ 4.9 ft)
Aufnahmebereich
C-2500L, C-1400XL (D-620L), C-2000ZOOM
C-1400L (D-600L), C-1000L (D-500L)
Standard Ca. 0,22 — 0,35 m Ca. 0,24 — 0,35 m
Nahaufnahmefunktion Ca. 0,16 — 0,22 m Ca. 0,13 — 0,24 m
Plage de prise de vue
C-2500L, C-1400XL (D-620L), C-2000ZOOM
C-1400L (D-600L), C-1000L (D-500L)
Mode standard 0,22 à 0,35 m environ 0,24 à 0,35 m environ
Fonction gros plan 0,16 à 0,22 m environ 0,13 à 0,24 m environ
aC-1400XL/C-1400L bC-1000L cC-2000ZOOM
Working Distance (cm)
Zoom Picture Size (mm) Magnifica- from Macro from master
tion Ratio lens lens
a316X253 1/36X 35.0 36.6
∞b235X176 1/36X 35.0 36.6
OFF c333X250 1/52X 35.0 36.6
a214X170 1/25X 22.1 23.7
WClose-up b159X118 1/25X 22.1 23.7
c237X178 1/37X 24.3 25.9
a165X131 1/19X 16.0 17.6
ON Close-up b122X91 1/19X 16.0 17.6
c141X106 1/22X 12.5 14.1
a108X87 1/13X 35.0 36.6
∞b81X61 1/13X 35.0 36.6
OFF c115X86 1/18X 35.0 36.6
a76X61 1/9.0X 22.1 23.7
TClose-up b57X43 1/9.0X 22.1 23.7
c83X62 1/13X 24.3 25.9
a60X49 1/7.1X 16.0 17.6
ON Close-up b45X34 1/7.1X 16.0 17.6
c51X38 1/7.9X 12.5 14.1
aC-1400XL (D-620L)/C-1400L (D-600L) bC-1000L (D-500L) cC-2000ZOOM
Aufnahmebereich (cm)
Zoom Fokus Bildgröße (mm) vom Nahaufnahme- vom Original-
Objektiv Objektiv
a316X253 1/36X 35.0 36.6
∞b235X176 1/36X 35.0 36.6
AUS c333X250 1/52X 35.0 36.6
a214X170 1/25X 22.1 23.7
WNahaufnahmen b159X118 1/25X 22.1 23.7
c237X178 1/37X 24.3 25.9
a165X131 1/19X 16.0 17.6
EIN Nahaufnahmen b122X91 1/19X 16.0 17.6
c141X106 1/22X 12.5 14.1
a108X87 1/13X 35.0 36.6
∞b81X61 1/13X 35.0 36.6
AUS c115X86 1/18X 35.0 36.6
a76X61 1/9.0X 22.1 23.7
TNahaufnahmen b57X43 1/9.0X 22.1 23.7
c83X62 1/13X 24.3 25.9
a60X49 1/7.1X 16.0 17.6
EIN Nahaufnahmen b45X34 1/7.1X 16.0 17.6
c51X38 1/7.9X 12.5 14.1
Plage de prise de vue (cm)
Zoom Taille d'image (mm) à partir de la lentille à partir de l'objectif
gros plan principal
a316X253 1/36X 35.0 36.6
∞b235X176 1/36X 35.0 36.6
OFF c333X250 1/52X 35.0 36.6
a214X170 1/25X 22.1 23.7
Wgros plan b159X118 1/25X 22.1 23.7
c237X178 1/37X 24.3 25.9
a165X131 1/19X 16.0 17.6
ON gros plan b122X91 1/19X 16.0 17.6
c141X106 1/22X 12.5 14.1
a108X87 1/13X 35.0 36.6
∞b81X61 1/13X 35.0 36.6
OFF c115X86 1/18X 35.0 36.6
a76X61 1/9.0X 22.1 23.7
Tgros plan b57X43 1/9.0X 22.1 23.7
c83X62 1/13X 24.3 25.9
a60X49 1/7.1X 16.0 17.6
ON gros plan b45X34 1/7.1X 16.0 17.6
c51X38 1/7.9X 12.5 14.1
aC-1400XL (D-620L)/C-1400L (D-600L) bC-1000L (D-500L) cC-2000ZOOM
aC-1400XL (D-620L)/C-1400L (D-600L) bC-1000L (D-500L) cC-2000ZOOM
Fonction-
gros plan
Point
focal
Rapport de
grossi-
sement
Nahauf-
nahme-
funktion
Macro
mode
Focal
Point
マクロ
モード
焦点
位置
Magnifica-
faktor
ステップアップリング/
Step Up Ring
MCON-4002.1.285:35PMページ1

＜仕様＞
レンズ構成 ： 2群2枚
撮影距離 ：
C-2500L、 C-1400XL、 C-1400L、 C-1000L
通常モード時 ： 約0.22〜 0.35m
マクロモード時 ： 約0.16〜 0.22m
C-2000ZOOM
通常モード時 ： 約0.24〜 0.35m
マクロモード時 ： 約0.13〜 0.24m
大きさ ： 全長11mm、最大径64mm
重さ ： 105g
＜保管、取り扱い上の注意＞
1. 使用可能温度は0℃ 〜 40℃です。
2. 急激な温度変化による結露、水中への落下、湿気に注意してください。
3. 落下等の大きな衝撃を与えないでください。
4. レンズ表面に手を触れないように注意してください。指紋、ほこり等の汚れが付着した場合は、レンズクリーニングペ
ーパーまたは柔らかい布でふき取ってください。
5. 有機溶剤などをかけないでください。
6. 防虫剤のある所や湿気の多い所へ保管しないでください。
＜撮影上の注意＞
1. フラッシュは使用できません。
2. フィルターは使用できません。
3. カメラぶれを防ぐため、三脚の使用をおすすめします。
4. 暗い所ではピントが合いません。十分な明るさのある所で使用してください。
[Specifications]
Optical construction : 2 elements in 2 groups
Shooting range :
C-2500L, C-1400XL (D-620L), C-1400L (D-600L), C-1000L (D-500L)
Standard mode : Approx. 0.22 ~ 0.35 m (9 in ~ 14 in)
Macro mode : Approx. 0.16 ~ 0.22 m (6 in ~ 9 in)
C-2000ZOOM
Standard mod : Approx. 0.24 ~ 0.35 m (9 in ~ 14 in)
Macro mode : Approx. 0.13 ~ 0.24 m (5 in ~ 9 in)
Length : 11 mm (0.4 in)
Max. diameter : 64 mm (2.5 in)
Weight : 105 g (3.7 oz)
[Cautions while shooting]
1. The flash cannot be used.
2. Filters cannot be used.
3. To prevent blurred pictures resulting from camera movement, use of a tripod is recommended.
4. Use this lens in sufficient light in order to obtain correct focus.
[Technische Daten]
Optische Konstruktion : 2 Linsen in 2 Baugruppen
Aufnahmebereich :
C-2500L, C-1400XL (D-620L), C-1400L (D-600L), C-1000L (D-500L)
Standard : Ca. 0,22 – 0,35 m
Nahaufnahmefunktion : Ca. 0,16 – 0,22 m
C-2000ZOOM
Standard : Ca. 0,24 – 0,35 m
Nahaufnahmefunktion : Ca. 0,13 – 0,24 m
Länge : 11 mm
Max. Durchmesser : 64 mm
Gewicht : 105 g
[Hinweise für die Aufnahme]
1. Der Blitz kann nicht verwendet werden.
2. Filter können nicht verwendet werden.
3. Zur Vermeidung von unscharfen Bildern durch ein Verreißen der Kamera sollte ein Stativ verwendet
werden.
4. Den Konverter bei ausreichend hellen Lichtverhältnissen verwenden, um einwandfrei scharfstellen
zu können.
[Caractéristiques]
Structure optique : 2 éléments en 2 groupes
Plage de prise de vue :
C-2500L, C-1400XL (D-620L), C-1400L (D-600L), C-1000L (D-500L)
Mode standard : 0,22 à 0,35 m environ
Fonction gros plan : 0,16 à 0,22 m environ
C-2000ZOOM
Mode standard : 0,24 à 0,35 m environ
Fonction gros plan : 0,13 à 0,24 m environ
Longueur : 11 mm
Diamètre max. : 64 mm
Poids : 105 g
[Précautions lors de la prise de vue]
1. Le flash ne peut pas être utilisé.
2. Des filtres ne peuvent pas être utilisés.
3. Pour éviter que l'appareil bouge et ainsi obtenir des images floues, l'utilisation d'un trépied est
recommandée.
4. Utiliser ce convertisseur avec un éclairage suffisant pour obtenir une mise au point correcte.
E
D
F
[Care and storage]
1. The usable temperature range is from 0°C to 40°C (32°F to 104°F).
2. Avoid condensation due to rapid temperature change, water, or moisture.
3. Do not drop the lens or apply physical shocks to the lens.
4. Do not touch the surface of the lens. If fingerprints or dust adheres to the surface of the lens,
wipe with cleaning paper or a soft cloth.
5. Do not allow any organic chemicals to touch the lens.
6. Do not store the lens with mothballs or in a damp place.
*Please see the back cover of the camera’s instruction manual for the Authorized Distributor.
[Aufbewahrung und Pflege]
1. In einer Umgebungstemperatur von 0° C bis 40° C verwenden.
2. Umgebungseinwirkungen (rasche Temperaturwechsel, Dampf, Feuchtigkeit etc.), bei denen sich
Kondenswasser bilden kann, vermeiden.
3. Den Konverter nicht fallenlassen und keinen heftigen Erschütterungen aussetzen.
4. Die Linsenoberflächen nicht berühren. Fingerabdrücke oder Staub mit Linsenreinigungspapier oder
einem weichen Tuch entfernen.
5. Niemals organische Chemikalien auf den Konverter einwirken lassen.
6. Den Konverter niemals zusammen mit Mottenkugeln oder an einem feuchten Ort aufbewahren.
*Angaben zur autorisierten Vertriebsstelle finden Sie auf der hinteren Umschlagsseite der Kamera-
Bedienungsanleitung.
[Précaution et rangement]
1. Plage de températures acceptables: 0°C à 40°C.
2. Éviter la condensation causée par un changement rapide de la température, l'eau ou l'humidité.
3. Ne pas faire tomber le convertisseur ni lui faire subir des chocs physiques.
4. Ne pas toucher la surface de l'objectif. Si des empreintes digitales ou de la poussière adhèrent sur la
surface de l'objectif, le nettoyer avec un papier de nettoyage ou un chiffon doux.
5. Ne pas laisser des produits chimiques organiques en contact avec le convertisseur.
6. Ne pas ranger le convertisseur avec des boules de naphtaline ni dans un endroit humide.
*Veuillez regarder la couverture du dos du mode d'emploi de l'appareil photo pour la liste des
distributeurs agréés.
アクセスポイント（製品に関するお問合わせ）
営業時間 9：30〜17：00（土・日曜、祝日及び弊社定休日を除く）
※ オリンパスホームページ http://www.olympus.co.jpでデジタルカメラ及び関連製品の技術提供をしております。
国内サービスステーション(修理受付窓口)はカメラの取扱説明書(裏面)をご覧ください。
※左記のアクセスポイントまでお電
話いただければ、オリンパスカス
タマーサポ−トセンターに転送さ
れます（アクセスポイントまでの
電話料金はお客様負担となりま
す。）なお、調査等の都合上、回
答までにお時間をいただく場合が
ありますので、ご了承ください。
札 幌....................011-231-2338
仙 台....................022-218-8437
新 潟....................025-245-7343
松 本....................0263-36-2413
東 京(八王子).....0426-42-7499
静 岡....................054-253-2250
名古屋....................052-201-9585
金 沢...................076-262-8259
大 阪...................06-6252-0506
高 松...................087-834-6180
広 島...................082-222-0808
福 岡...................092-724-8215
鹿児島...................099-222-5087
沖 縄...................098-864-2548
OLYMPUS OPTICAL CO., LTD.
San-Ei Building, 22-2, Nishi Shinjuku 1-chome, Shinjuku-ku, Tokyo, Japan
Customer support (Japanese language only): Tel. [phone] Tokyo
http://www.olympus.co.jp
OLYMPUS AMERICA INC.
Two Corporate Center Drive, Melville, NY 11747-3157, U.S.A
Tel. [phone]
Customer support: Tel. [phone]
http://www.olympus.com
OLYMPUS OPTICAL CO. (EUROPA) GMBH.
Premises/Goods delivery: Wendenstraße 14-16, 20097 Hamburg, Germany
Tel. [phone]
Letters: Postfach 10 49 08, 20034 Hamburg, Germany
http://www.olympus-europa.com
Copyright 2002 OLYMPUS OPTICAL CO., LTD. VT008403
MCON-4002.1.285:35PMページ2
