Omnitronic KVP-101 User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER'S MANUAL
KVP-101
Karaoke-Video-Player

00030092.DOC, Version 1.0
3/27
Inhaltsverzeichnis
1. EINFÜHRUNG............................................................................................................................................... 4
2. SICHERHEITSHINWEISE............................................................................................................................. 4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 6
4. GERÄTEBESCHREIBUNG........................................................................................................................... 7
4.1 Features ................................................................................................................................................... 7
4.2 Vorderseite............................................................................................................................................... 7
4.3 Rückseite ................................................................................................................................................. 8
5. INSTALLATION ............................................................................................................................................ 8
5.1 Anschlüsse............................................................................................................................................... 9
5.2 Fernbedienung ....................................................................................................................................... 10
6. BEDIENUNGSHINWEISE........................................................................................................................... 11
6.1 Inbetriebnahme ...................................................................................................................................... 11
6.2 CD-Schubfach........................................................................................................................................ 11
6.3 LC-Display.............................................................................................................................................. 11
6.4 Play/Pause ............................................................................................................................................. 11
6.5 Titelauswahl ........................................................................................................................................... 11
6.6 Ende der Benutzung .............................................................................................................................. 11
6.7 General Setup Menü.............................................................................................................................. 12
6.8 Speaker Setup Menü ............................................................................................................................. 12
6.9 Dolby Setup Menü.................................................................................................................................. 13
6.10 Preferences Setup Menü ..................................................................................................................... 13
6.11 Passwort Setup Menü.......................................................................................................................... 14
7. VORSICHTSMASSNAHMEN ..................................................................................................................... 14
8. REINIGUNG UND WARTUNG.................................................................................................................... 14
9. TECHNISCHE DATEN................................................................................................................................ 15
Table of contents
1. INTRODUCTION ......................................................................................................................................... 16
2. SAFETY INSTRUCTIONS .......................................................................................................................... 16
3. OPERATING DETERMINATIONS.............................................................................................................. 18
4. DESCRIPTION ............................................................................................................................................ 18
4.1 Features ................................................................................................................................................. 18
4.2 Front panel ............................................................................................................................................. 19
4.3 Rear panel.............................................................................................................................................. 19
5. INSTALLATION .......................................................................................................................................... 20
5.1. Connection ............................................................................................................................................ 20
5.2. Remote-control...................................................................................................................................... 21
6. OPERATION ............................................................................................................................................... 22
6.1 Setup...................................................................................................................................................... 22
6.2 CD-tray................................................................................................................................................... 22
6.3 LC-display .............................................................................................................................................. 22
6.4 Play/Pause ............................................................................................................................................. 22
6.5 Selecting a track..................................................................................................................................... 22
6.6 End of operation..................................................................................................................................... 22
6.7 General Setup Menu.............................................................................................................................. 23
6.8 Speaker Setup Menu ............................................................................................................................. 23
6.9 Dolby Setup Menu.................................................................................................................................. 24
6.10 Preferences Setup Menu ..................................................................................................................... 24
6.11 Password Setup Menu......................................................................................................................... 24
7. PRECAUTIONS........................................................................................................................................... 25
8. CLEANING AND MAINTENANCE ............................................................................................................. 25
9. TECHNICAL SPECIFICATIONS................................................................................................................. 26
Diese Bedienungsanleitung gilt für die Artikelnummer 11050210
This user manual is valid for the article number 11050210
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com

00030092.DOC, Version 1.0
4/27
BEDIENUNGSANLEITUNG
KVP-101
Karaoke-Video-Player
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen OMNITRONIC KVP-101 entschieden haben. Wenn Sie nachfolgende
Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den KVP-101 aus der Verpackung.
2. SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

00030092.DOC, Version 1.0
5/27
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert. Der Netzstecker darf nur an eine
Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zu Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut-
zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf minimum
gestellt werden.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
Kinder und Laien vom Gerät fern halten!

00030092.DOC, Version 1.0
6/27
ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um einen professionellen Audio/Video-Player, mit dem sich Standard-CDs
abspielen lassen. Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und
wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Batterien sind Sondermüll und müssen als solche entsorgt werden. Soll das Gerät entsorgt werden, müssen
zuerst die Batterien entnommen werden. Die leeren Batterien können Sie fachgerecht im Elektrofachhandel
in den dafür vorgesehenen Sammelbehältern entsorgen.
Achten Sie beim Einlegen der Batterien auf die richtige Polung.
Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder
Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen,
benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Achten Sie darauf, dass die Batterien nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen
werden können. Es besteht Explosionsgefahr.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

00030092.DOC, Version 1.0
7/27
4. GERÄTEBESCHREIBUNG
4.1 Features
Karaoke Audio/Video-Player
•Für Video-, MP3- und Audio-CDs, CD-Rs, CD-RWs
•Erkennt HDC, MP3, JPG, Kodak CD, WMA und DivX-Dateien
•Ideal für DJs zur Einspielung von Videosequenzen
• 2 Karaoke-Mikrofoneingänge über Klinke auf der Frontplatte oder XLR an der Geräterückseite
•Regelbares Echo
•Ausgänge Cinch, Koaxial, S-Video, Composite, Optical
•19"-Einbaumaß

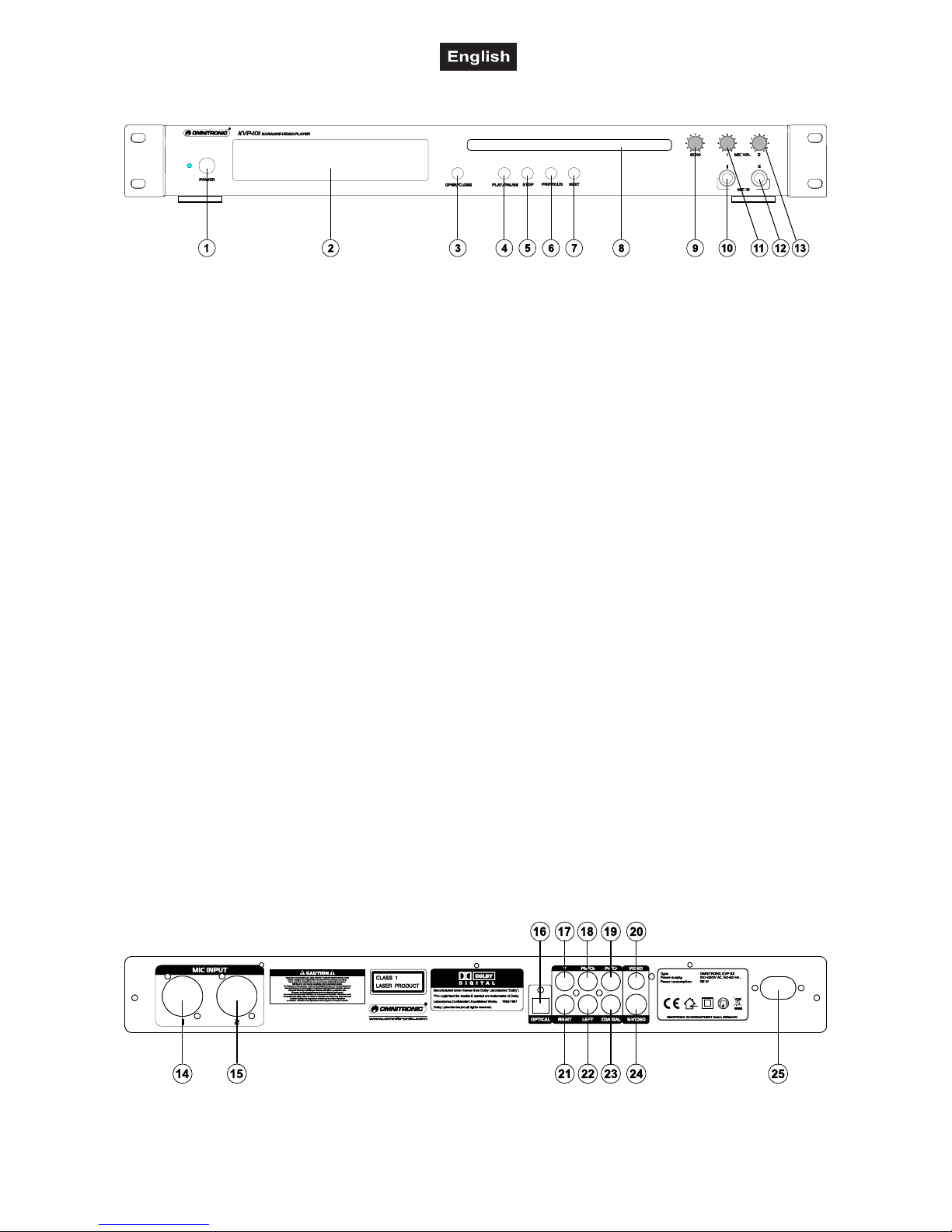

4.2 Vorderseite
1. NETZSCHALTER
Drücken Sie den Netzschalter, um das Gerät einzuschalten.
2. DISPLAY
LC-Display zur Anzeige der verschiedenen Modi und Funktionen. Bitte beachten Sie die Hinweise unter 6.3
LC-Display.
3. OPEN/CLOSE-TASTE
Über die Open/Close-Taste können Sie das CD-Schubfach öffnen und schließen. Dazu muss sich der
Audio/Video-Player im Pausemodus befinden.
4. PLAY/PAUSE-TASTE
Mit der Play/Pause-Taste können Sie die Wiedergabe starten und wieder stoppen. Bitte beachten Sie die
Hinweise unter 6.4 Play/Pause.
5. STOP-TASTE
Zum Stoppen der Wiedergabe.
6. PREVIOUS-TASTE
Über die Previous-Taste können Sie den gewünschten Titel auswählen.
7. NEXT-TASTE
Über die Next-Taste können Sie den gewünschten Titel auswählen.
8. CD-SCHUBFACH
Legen Sie hier Ihre CD ein. Bitte beachten Sie die Hinweise unter 6.2 CD-Schubfach.
9. ECHO-REGLER
10. MIC1-BUCHSE
An die Mic-Buchse lassen sich Mikrofone mit Klinkenstecker anschließen.
11. MIC1-REGLER
Mit dem MIC1-Regler können Sie die Mikrofonlautstärke einstellen.
12. MIC2-BUCHSE
An die Mic-Buchse lassen sich Mikrofone mit Klinkenstecker anschließen.

00030092.DOC, Version 1.0
8/27
13. MIC2-REGLER
Mit dem MIC2-Regler können Sie die Mikrofonlautstärke einstellen.

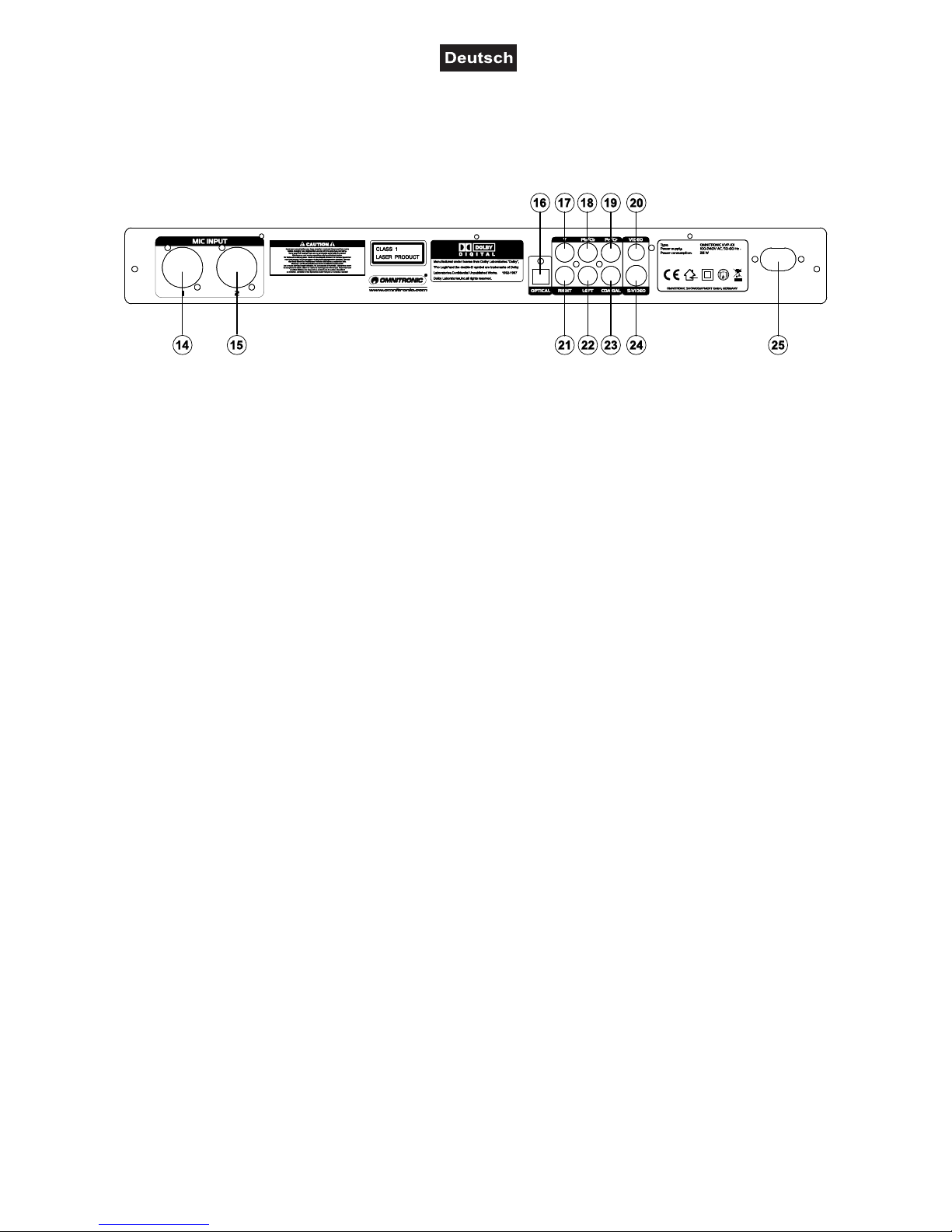

4.3 Rückseite
14. MIC1-BUCHSE (XLR)
15. MIC2-BUCHSE (XLR)
16. Optical-Ausgang
17. Y-Ausgang
18. Pb/Cb-Ausgang
19. Pr/Cr-Ausgang
20. Composite-Ausgang
21. Cinch L-Ausgang
22. Cinch R-Ausgang
23. Koaxial-Ausgang
24. S-Video-Ausgang
25. NETZANSCHLUSS
Stecken Sie hier die Netzleitung
ein.
5. INSTALLATION
(1) Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack.
(2) Achten Sie bei der Installation darauf, dass der Neigungswinkel 15° nicht überschreitet, da sonst die CD
nicht korrekt gelesen werden kann.
(3) Ziehen Sie die Schutzfolie vom Display ab.
(4) Bitte beachten Sie, dass die LCD-Anzeige nur in einem Winkel von 45° nach oben und 5° nach unten
gelesen werden kann.
(5) Rackinstallation: Dieser Audio/Video-Player ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack
sollte es sich um ein „Double-Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die
Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der
Standortwahl des Audio/Video-Players darauf, dass die warme Luft aus dem Rack entweichen kann und
genügend Abstand zu anderen Geräten vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an
dem Audio/Video-Player führen. Sie können den Audio/Video-Player mit vier Schrauben M6 im Rack
befestigen. Die Frontplatte allein reicht jedoch nicht aus, um den Audio/Video-Player sicher zu
befestigen. Es muss eine gleichmäßige Befestigung durch Boden- und Seitenschienen gewährleistet
sein.
(6) ACHTUNG: Achten Sie darauf, dass der Audio/Video-Player ausgeschaltet ist (Netzschalter ist in
ungedrückter Position) bevor Sie ihn ans Netz anschließen, da sonst Ihre Lautsprecher beschädigt
werden könnten.

00030092.DOC, Version 1.0
9/27

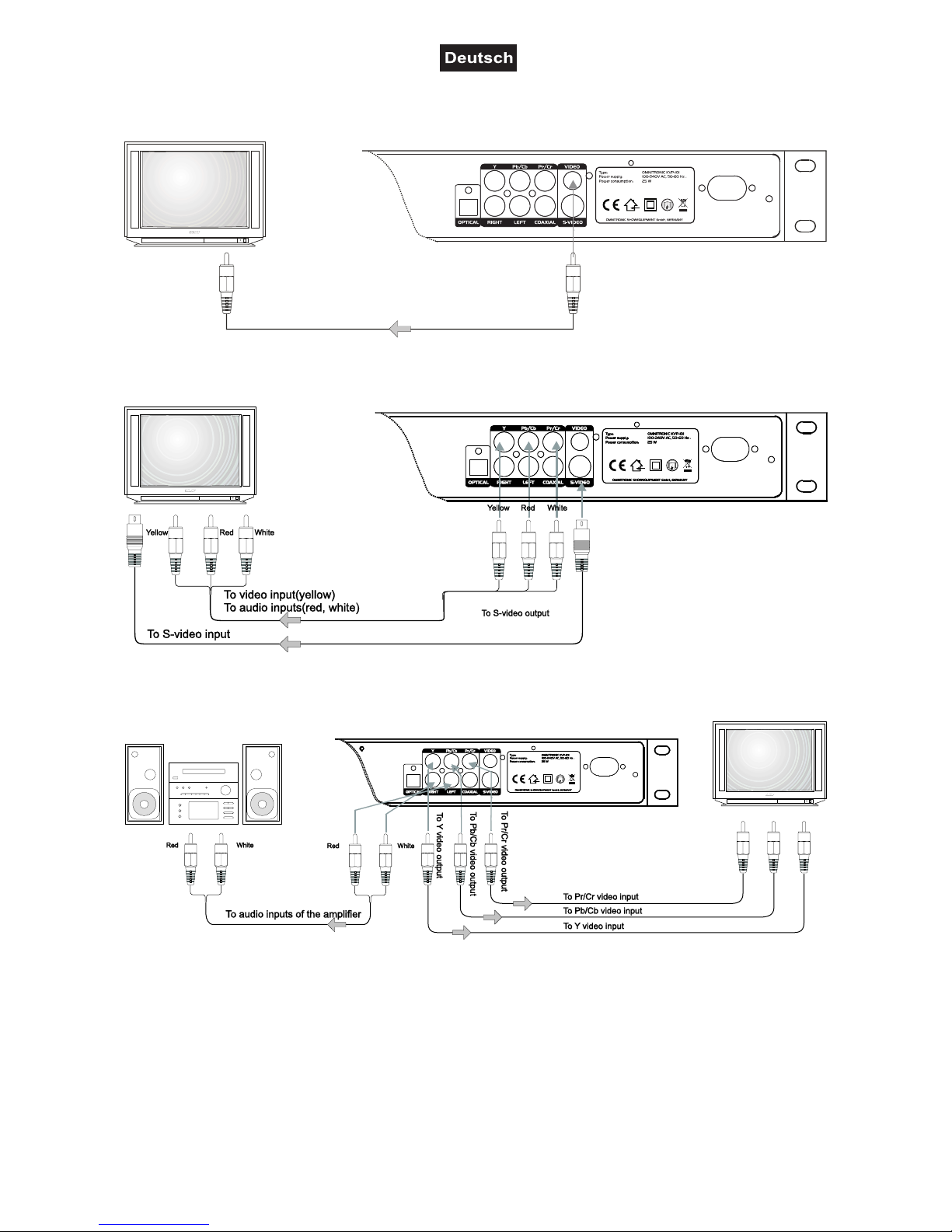

5.1 Anschlüsse
a) Schließen Sie den Fernseher über ein Cinch-Kabel an den Audio/Video-Player an (VIDEO-Buchse).
b) Schließen Sie den Fernseher über ein AV-Cinch-Kabel (gelb, rot, weiß) oder über ein S-Video-Kabel an
den Audio/Video-Player an.
c) Schließen Sie Ihre HiFi-Anlage, Aktivbox oder Verstärkeranlage über die Cinch-Anschlüsse Left/Right an.
Achten Sie darauf, dass die rechts/links Belegung (Steckerfarbe rot/weiß) an beiden Geräten übereinstimmt.
Wählen Sie an Ihrem Fernseher den korrekten Videokanal und an Ihrer Hifi-Anlage den passenden Eingang
aus.

00030092.DOC, Version 1.0
10/27
5.2 Fernbedienung
Einlegen/Wechseln der Batterien
Bitte beachten Sie auch die Hinweise unter Bestimmungsgemäße Verwendung.
Schieben Sie den Batteriefachdeckel an der Geräteunterseite auf und entfernen Sie ihn.
Werden verbrauchte Batterien ausgetauscht, entfernen Sie zunächst die verbrauchten Batterien aus dem
Batteriefach. Ersetzen Sie immer nur den kompletten Batteriesatz.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen,
benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Legen Sie die Batterien ein und achten Sie auf die richtige Polung. Setzen Sie den Batteriefachdeckel
wieder auf und schieben Sie ihn zu bis er einrastet.
Bei längerer Nichtbenutzung entnehmen Sie bitte die Batterien, um ein Auslaufen zu verhindern.
Im Interesse einer langen Batterielebensdauer sollten nur Alkaline-Typen verwendet werden.
ACHTUNG!
Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie.
Nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Typ ersetzen.
Verbrauchte Batterien nach den Anweisungen des Herstellers beseitigen.
ENTSORGUNGSHINWEIS
Alte und verbrauchte Batterien bitte fachgerecht entsorgen.
Diese gehören nicht in den Hausmüll!
Bitte bei einer Sammelstelle in Ihrer Nähe abgeben

00030092.DOC, Version 1.0
11/27
6. BEDIENUNGSHINWEISE
6.1 Inbetriebnahme
Schalten Sie den Audio/Video-Player über den Netzschalter ein. Wenn sich keine CD im Schubfach befindet,
erscheint auf der Anzeige "NO DISC".
6.2 CD-Schubfach
(1) Öffnen des Schubfachs: Wenn das CD-Schubfach geschlossen ist, drücken Sie die Open/Close-Taste.
Das CD-Schubfach öffnet sich und auf dem Display erscheint "OPEN".
(2) Legen Sie eine CD in das CD-Schubfach ein. Halten Sie dazu die CD mit zwei Fingern am äußersten
Rand fest. Vermeiden Sie es, in das Innere der CD zu greifen.
ACHTUNG: Schließen Sie das Schubfach nicht durch Zudrücken, dies könnte den Mechanismus
beschädigen. Verwenden Sie immer die Open/Close-Taste, um das Schubfach zu schließen.
Eine Übersicht der spielbaren Formate finden Sie im Anhang.
6.3 LC-Display
Nach dem Einlegen der CD springt das Gerät zum ersten Titel.
6.4 Play/Pause
(1) Im Pausemodus steht die Zeitanzeige im Display und die Play/Pause-LED blinkt. Die Wiedergabe des
ersten Titels kann durch Drücken der Play/Pause-Taste gestartet werden. Im Play-Modus läuft die
Zeitanzeige im Display und die Play/Pause-LED leuchtet permanent.
(2) Wollen Sie die Wiedergabe unterbrechen, drücken Sie Play/Pause-Taste, und der Lesekopf bleibt an der
entsprechenden Position stehen.
6.5 Titelauswahl
Über die PREVIOUS/NEXT-Tasten können Sie den gewünschten Titel auswählen. Soll ein Titel von Anfang
an abgespielt werden, drücken Sie die PREVIOUS/NEXT-Tasten, bis auf der Anzeige die Nummer des
gewünschten Liedes erscheint. Durch Halten der entsprechenden Track-Taste durchläuft der Audio/Video-
Player die Titelnummern, bis Sie die Taste wieder loslassen.
6.6 Ende der Benutzung
Bevor Sie das Gerät abschalten, überzeugen Sie sich davon, dass sich keine CD mehr im Audio/Video-
Player befindet. Achten Sie ebenso darauf, dass das CD-Schubfach gut verschlossen ist. Sollte dies nicht
der Fall sein, schalten Sie das Gerät erneut ein und schließen Sie das Schubfach mit der Open/Close-Taste.
ACHTUNG: Schließen Sie das Schubfach nicht durch Zudrücken, dies könnte den Mechanismus
beschädigen. Verwenden Sie immer die Open/Close-Taste, um das Schubfach zu schließen.

00030092.DOC, Version 1.0
12/27

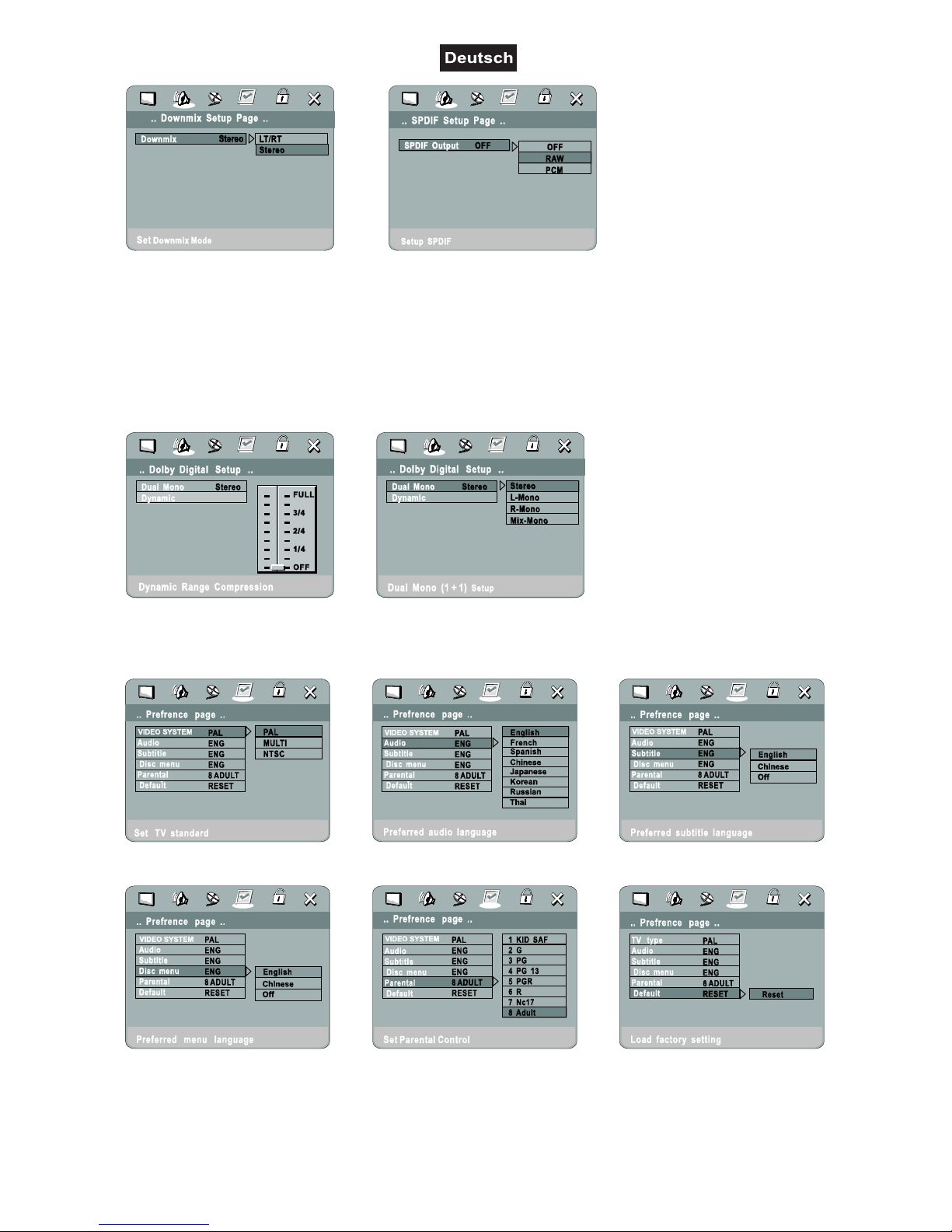

6.7 General Setup Menü
Übersicht Standard/Widescreen-Format
Einstellung des Formats unter TV Display.
Angle Mark ist ein Zusatzfeature, das nicht alle DVDs bieten. Stehen mehrere Aufnahmewinkel zur
Verfügung, können diese über die Angle-Taste der Fernbedienung angewählt werden.
Unter Captions können Zusatztexte eingeblendet werden, wenn die DVD das Feature Closed Caption (CC)
unterstützt.
6.8 Speaker Setup Menü

00030092.DOC, Version 1.0
13/27
Unter Downmix können Sie ein Dolby Pro Logic Format (LT/RT) oder Stereo einstellen.
Unter SPDFI Output können Sie den optischen Ausgang konfigurieren. Dabei bedeutet OFF, dass die
Digitalausgänge abgeschaltet sind, RAW, dass ein unmoduliertes Signal ausgegeben wird und PCM das
Format Pulse Code Modulation ausgegeben wird.
6.9 Dolby Setup Menü
6.10 Preferences Setup Menü
Unter Video System können Sie PAL (Europa), MULTI (universell) oder NTSC (USA) einstellen.
Unter Parental Control können Sie den Grad der Kindersicherung einstellen. 1 entspricht dem schärfsten
Grad, 8 enspricht keiner Kindersicherung. Der Passwortschutz muss vor der Eingabe auf OFF stehen.

00030092.DOC, Version 1.0
14/27

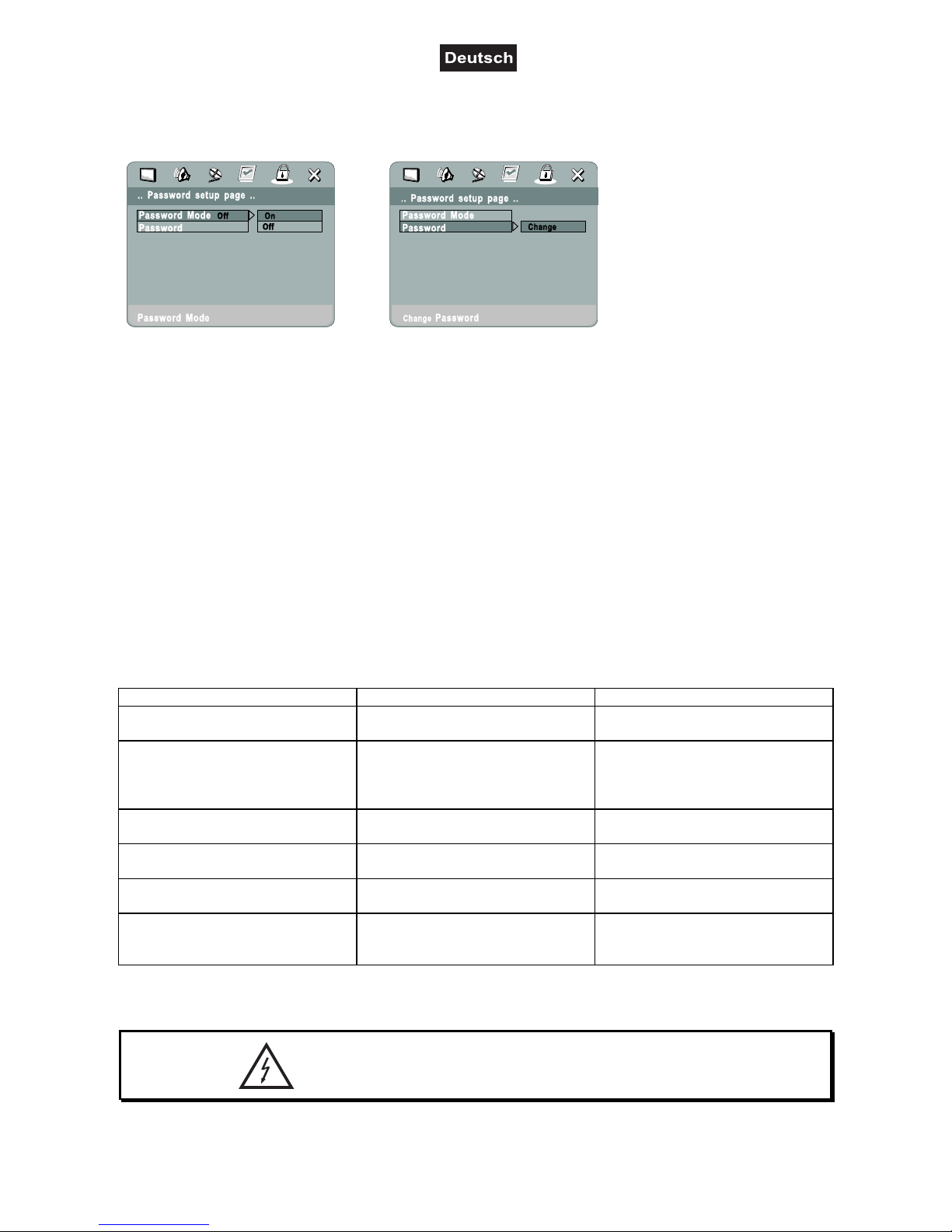

6.11 Passwort Setup Menü
Hier können Sie den Passwortschutz ein- und ausschalten und das Passwort ändern. Das Standardpasswort
ist 8888. Wenn Sie das Passwort vergessen, kann es nicht rückgängig gemacht werden.
7. VORSICHTSMASSNAHMEN
Dieses Gerät kann nicht mit konventionellen Hifi Audio/Video-Playern verglichen werden, auch wenn sich die
Geräte in ihrem Aussehen ähneln. Dieses Gerät wurde besonders stabil gebaut, um den harten
Anforderungen beim Transport und bei Mobildiskotheken gewachsen sein zu können.
Vibrationen durch starke Bassfrequenzen können zu einem Springen der CDs führen. Um dies zu
vermeiden, wird daher empfohlen, den Audio/Video-Player auf Schaumstoff- oder Gummifüsse zu stellen.
Dies gilt ebenso für Audio/Video-Player, die in ein Rack eingebaut sind und derartigen Vibrationen
ausgesetzt ist.
Wenn bei Ihrem Gerät Probleme auftreten, lesen Sie bitte nachfolgende Übersicht.
1. Ist das Gerät korrekt angeschlossen?
2. Stimmen die Einstellungen an Ihrer Endstufe und an Ihrem Mischpult?
3. Haben Sie die Hinweise dieser Bedienungsanleitung beachtet?
SYMPTOM MÖGLICHE URSACHE LÖSUNG
Gerät reagiert nicht beim Anschal-
ten.
Stromanschluss unterbrochen Überprüfen Sie den Netzstecker
am Gerät
Gerät liest nicht CD ist nicht richtig eingelegt oder
schmutzig
Legen Sie die CD erneut ein
(Aufdruck nach oben) bzw.
reinigen Sie die CD mit einem
weichen, angefeuchteten Tuch.
Kein Ton Überprüfen Sie die Mischer- und
Endstufenanschlüsse
Eventuell erneut anschließen
CD springt Gerät ist Vibrationen ausgesetzt Befestigen Sie das Gerät auf
einem stabileren Untergrund
Rauschen Schlechte Mischer- und
Endstufenverbindungen
Überprüfen Sie die Kabel- und
Steckerqualität
Kein Bild Anschlüsse fehlerhaft.
Fernseher defekt oder nicht richtig
eingestellt.
Eventuell erneut anschließen
Fernseher auf Funktion über-
prüfen, evtl. neu einstellen.
8. REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!

00030092.DOC, Version 1.0
15/27
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
9. TECHNISCHE DATEN
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 30 W
Geeignete CDs: Standard CDs 8 and 12 cm
Video Signale: NTSC, PAL
Geräuschspannungsabstand: >92 dB
Frequenzgang: 4 - 20 000 Hz
Audio-Ausgang: unsymmetrisch über Cinch-Buchsen
Audio-Ausgangspegel: 2 Vp-p
Video-Ausgangspegel: 1 Vp-p
Maße: 482 x 56 x 260 mm
19"-Maße
Gewicht: 4 kg
Zubehör:
EUROLITE VSD-104 Videoverteiler 1in4 Best.-Nr. 81013010
EUROLITE VSD-108 Videoverteiler 1in8 Best.-Nr. 81013015
EUROLITE AVS-402, Videoswitch 4in2 Best.-Nr. 81013101
EUROLITE AVS-802, Videoswitch 8in2 Best.-Nr. 81013102
Kabel AC-30 3,5mm Klinke stereo/2x Cinch Best.-Nr. 30225151
Kabel SA-15 Scart-Kabel/6x Cinch, 1,5m Best.-Nr. 30209920
Kabel CC-15 3x3 Cinch, 1,5m, HighEnd Best.-Nr. 30209390
Kabel CC-30 3x3 Cinch, 3m, HighEnd Best.-Nr. 30209395
Kabel CC-50 3x3 Cinch, 5m, HighEnd Best.-Nr. 30209398
Akku-Batterie Micro(AAA)1,2V 800mAh 1 St. Best.-Nr. 13108000
Akku-Batterie Micro(AAA)1,2V 850mAh 1 St. Best.-Nr. 13108001
Akku-Batterie Micro(AAA)1,2V 950mAh 1 St. Best.-Nr. 13108004
Akku-Batterie Micro(AAA) 1,2V 1000mAh 4er Best.-Nr. 13108005
GP Powerbank MEGA Ladegerät für AA/AAA Best.-Nr. 13108062
GP Powerbank UNIVERSAL Ladegerät Best.-Nr. 13108064
GP Powerbank EXPRESS Ladegerät für AA/AAA Best.-Nr. 13108066
GP Powerbank V800C Ladegerät für AA/AAA Best.-Nr. 13108068
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
18.09.2007 ©

00030092.DOC, Version 1.0
16/27
USER MANUAL
KVP-101
Karaoke-Video-Player
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initial start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualified
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen an OMNITRONIC KVP-101. If you follow the instructions given in this manual,
we are sure that you will enjoy this device for a long period of time.
Unpack your KVP-101.
2. SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.

00030092.DOC, Version 1.0
17/27
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
onimmediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class II and features a protective insulation. The power plug must only be
plugged into a suitable outlet. The voltage and frequency must exactly be the same as stated on the device.
Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
Before the device is switched on all faders and volume controls have to be set to "0" or "min" position.
CAUTION: Turn the amplifier on last and off first!
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
Keep away children and amateurs!
CAUTION: High volumes can cause hearing damage!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.

00030092.DOC, Version 1.0
18/27
3. OPERATING DETERMINATIONS
This device is a professional Audio/Video-player for playing CDs. This product is allowed to be operated with
an alternating current of 230 V, 50 Hz and was designed for indoor use only.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The ambient temperature must always be between -5° C and +45° C.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Batteries are hazardous waste which need to be disposed of appropriately. If the device is to be disposed,
the batteries have to be removed first.
Make sure that the poles are correct when inserting the batteries.
Never let batteries lying around openly as there is the danger that these can be swallowed by children or
domestic animals. Immediately consult a doctor when batteries are swallowed!
Leaking or damaged batteries can cause irritations when getting into contact with the skin. In this case use
appropriate protective gloves.
Make sure that the batteries cannot be short-circuited, thrown into the fire and be charged. There is a danger
of explosion.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, etc.
4. DESCRIPTION
4.1 Features
Karaoke audio/video-player
•For video-, MP3- and audio-CDs, CD-Rs, CD-RWs
•Reads HDC, MP3, JPG, Kodak CD, WMA and DivX-files
•Ideal for DJs for performing with videoclips
• 2 Karaoke microphone-inputs via jack on the frontpanel or XLR on the rearpanel
•Adjustable echo
•Outputs RCA, coaxial, S-Video, composite, optical
•19"-dimensions

00030092.DOC, Version 1.0
19/27
4.2 Front panel
1. POWER SWITCH
Press this button to start operation.
2. DISPLAY
LC-display for displaying the different modes and functions. Please refer to the explanations under 6.3 LC-
display.
3. OPEN/CLOSE BUTTON
Via the Open/Close-button, you can open and close the CD-tray. This button is disabled in play mode.
4. PLAY/PAUSE-BUTTON
With the Play/Pause-button, you can start the playback and stop it again. Please refer to the explanations
under 6.4 Play/Pause.
5. STOP BUTTON
For stopping the playback
6. PREVIOUS-BUTTON
Via the PREVIOUS-button, you can select the desired track.
7. NEXT-BUTTON
Via the NEXT-button, you can select the desired track.
8. DISC-TRAY
To enter the disc. Please refer to the explanations under 6.2 CD-tray.
9. ECHO-CONTROL
10. MIC1-SOCKET
You can connect microphones with jack.
11. MIC LEVEL-CONTROL
With the Mic Level-control, you can adjust the mic volume.
12. MIC2-SOCKET
You can connect microphones with jack.
13. MIC LEVEL-CONTROL
With the Mic Level-control, you can adjust the mic volume.
4.3 Rear panel

00030092.DOC, Version 1.0
20/27
14. MIC1-SOCKET (XLR)
15. MIC2-SOCKET (XLR)
16. Optical-output
17. Y-output
18. Pb/Cb-output
19. Pr/Cr-output
20. Composite-output
21. Cinch L-output
22. Cinch R-output
23. Coaxial-output
24. S-Video-output
25. AC CONNECTION
Plug in the power supply cable
here.
5. INSTALLATION
(1) Install the audio/video-player on a plane surface or in your rack.
(2) Make sure that the inclination angle will not exceed 15°, as the CD cannot be read correctly otherwise.
(3) Remove the protection foil from the display.
(4) Please note that the LC-display can only be read from an angle of 45° to the top and of 5° to the bottom.
(5) Rack-installation: This audio/video-player is built for 19" racks (483 mm). The rack you use should be a
Double-Door-Rack where you can open the front panel and the rear panel. The rack should be provided
with a cooling fan. When mounting the audio/video-player into the rack, please make sure that there is
enough space around the device so that the heated air can be passed on. Steady overheating will
damage your device. You can fix the audio/video-player with four screws M6 in the rack. Be aware that
fastening the device with four screws on the front panel is not enough. In order to ensure safety,
additional fastening by using ground and side bars is necessary.
(6) CAUTION: Make sure that the audio/video-player is switched off (power-switch in outer position) before
you connect it to the mains in order to avoid damages on your loudspeakers.
5.1. Connection
a) Connect your TV-set via an RCA-cable to the audio/video-player (VIDEO-socket).
b) Connect your TV-set via an AV-RCA-cable (yellow, red, white) or via an S-video-cable to the audio/video-
player.
