STEEL CABINET
Steel Cabinet
Safety Instructions
Assembly Steps
The steel cabinets of the SRT series serve to accommodate units of 483 mm (19") width. The cabinets
are equipped with a lockable door with acryl glass panel and removable side panels. A fan unit is
integrated in the roof. Amultiple socket outlet is included.
Maintenance and service operations are only to be carried out by authorized dealers. Damage caused
by manual modifications on this device is not subject to warranty.
If the steel cabinet and the fan unit is used for other purposes than originally intended, if it is not correctly
mounted, overloaded or not correctly connected, damage may result and the guarantee becomes void.
Avoid excessive humidity and heat. The recommended temperature range lies between -10° C and +40° C.
In order to prevent that the cabinet becomes top-heavy, heavy devices have to be mounted in the lower
part of the cabinet. The front plate of devices alone is not sufficient as a secure fastening. The devices
have to be additionally supported by side rails or a bottom carrier plate in order to reduce the pressure on
the front plate of the device and to minimize movements during transportation.
Additional space should remain above and below the devices in order to ensure sufficient ventilation and
to avoid overheating.
Caution, hazardous mains voltage! The fan unit is allowed to be operated with an alternating current
of 230 V AC, 50 Hz and was designed for indoor use only. This device falls under protection-class I.
The power plug must only be plugged into a protection class I outlet. The voltage and frequency must
exactly be the same as stated above. Wrong voltages or power outlets can lead to the destruction of
the device and to mortal electrical shock.
?
?
?
?
?
?

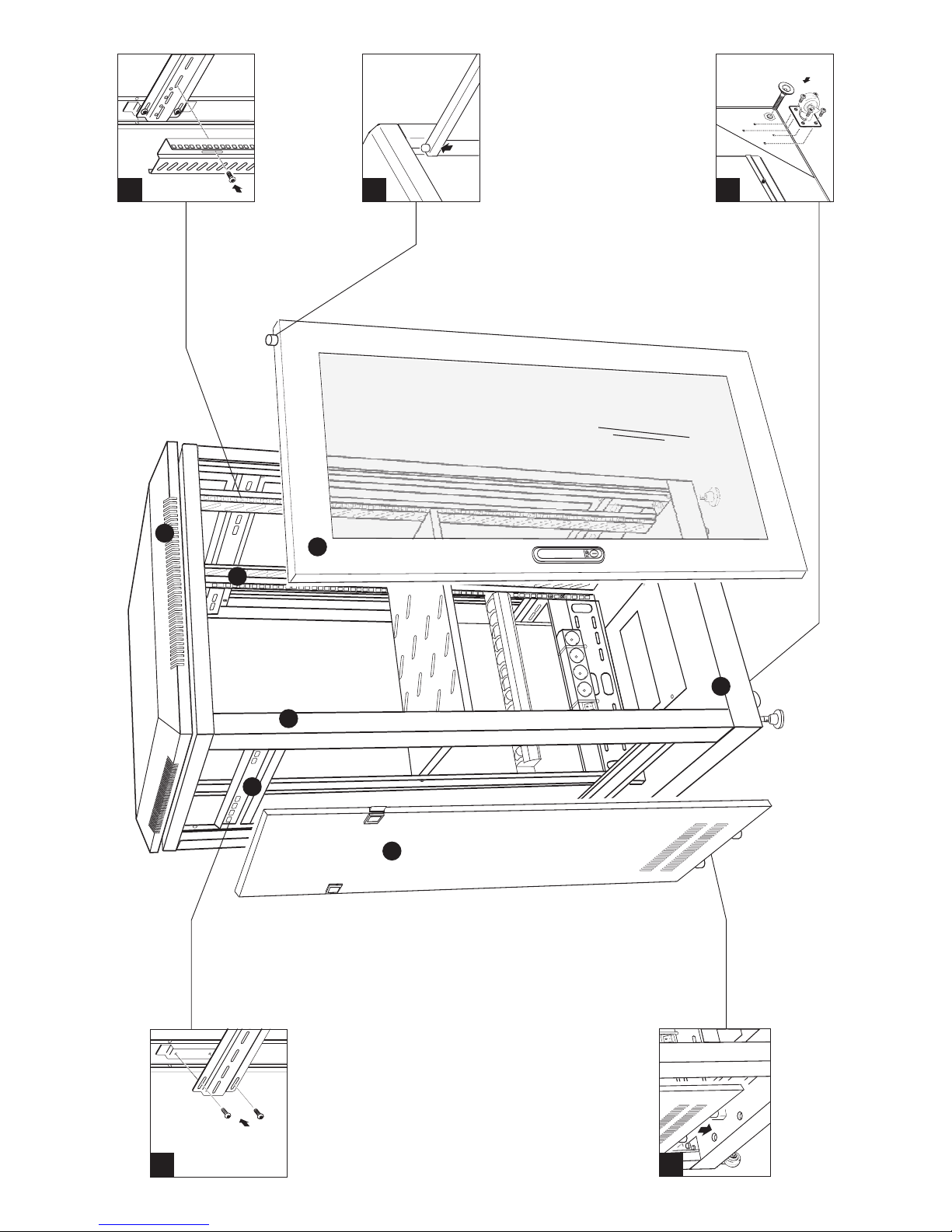

1. Mount the casters with screws M12 and the adjustment feet at the bottom of the base plate (fig. [1]).
2. Fix the four side posts with screws M8 to the base plate .
3.Attach the connecting panels with screws M6 to the side posts (fig. [3]).
4. Screw the rack rails with screws M6 to the connecting panels (fig. [4]).
5.Attach the roof with screws M6 to the side posts .
6. Install the carrier plate, cable holder and the multiple socket outlet.
7. Put each side door in the cutouts of the base plate (fig. [7]).
8. Put the front door in the cutouts of the base plate and the roof (fig. [8]). Remove the protective
foil on the front and rear sides of the acryl glas pane.
9. Connect the fan unit's power plug to a power outlet. With the power switch the fan unit can be switched
on and off.
Technical Specifications
1
Assembly Instructions
1
21
32
2
7
5
61
1
4
00052555.DOC, Version 1.0
100 kg
Maximum Load
30103288
100 kg
6 U
30103290
150 kg
Useable Height
30103294
10 U
16 U
Item
600 x 600 x 360 mm
Dimensions
600 x 600 x 520 mm
600 x 600 x 820 mm
18 kg
Weight
19 kg
44 kg
100 kg30103292 12 U 600 x 600 x 805 mm 36 kg
150 kg30103300
150 kg
20 U
30103304
200 kg30103330
28 U
40U
600 x 600 x 1000 mm
600 x 600 x 1360 mm
600 x 600 x 2060 mm
60 kg
61 kg
74 kg
200 kg30103320 35 U 600 x 600 x 1820 mm 55 kg
www.omnitronic.com
EN
5
Please note: Every information is subject to change without prior notice. 10.03.2010 ©
3

STAHLSCHRANK
DE
Stahlschrank
Sicherheitshinweise
Montageschritte
Die Stahlschränke der SRT-Serie dienen zur Aufnahme von Geräten mit einer Breite von 483 mm (19").
Die Schränke verfügen über eine abschließbare Türe mitAcrylglasplatte und abnehmbare Seitenwände.
Eine Lüftereinheit ist im Dach integriert. Eine Steckdosenleiste befindet sich im Lieferumfang.
Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten.
Schäden, die durch manuelle Veränderungen verursacht werden, fallen nicht unter den Garantie-
anspruch.
Werden der Stahlschrank und die Lüftereinheit zweckentfremdet, falsch montiert, überladen oder falsch
angeschlossen, kann dies zu Schäden führen und der Garantieanspruch erlischt.
Vermeiden Sie Feuchtigkeit und Hitze. Der zulässige Temperaturbereich liegt zwischen -10° C und +40° C.
Damit der Schrank nicht kopflastig wird, müssen schwere Geräte im unteren Bereich des Schranks
eingeschoben werden. Für eine sichere Befestigung reicht die Frontplatte von Geräten allein nicht aus.
Zusätzlich müssen Seitenschienen oder eine Bodenplatte das Gerät halten, um die Belastung auf die
Rackschiene und die Frontplatte des Geräts zu verringern und um ein Schwingen während des
Transports zu verhindern.
Lassen Sie ober- und unterhalb der Geräte zusätzlich Platz frei, damit eine ausreichende Belüftung
sichergestellt ist und es nicht zu Überhitzungen kommt.
Achtung, gefährliche Netzspannung! Die Lüftereinheit ist nur für den Anschluss an 230 V, 50 Hz
Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen
konzipiert. Der Aufbau des Geräts entspricht der Schutzklasse 1. Der Netzstecker darf nur an eine
Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung
des Geräts und zu tödlichen Stromschlägen führen.
?
?
?
?
?
?
1. Montieren Sie die Lenkrollen mit Schrauben M12 und die Nievellierfüße an der Unterseite der
Bodenplatte (Abb. [1]).
2. Befestigen Sie die vier Seitenteile mit Schrauben M8 an der Bodenplatte .
3. Bringen Sie die Verbinder mit Schrauben M6 an den Seitenteilen an (Abb. [3]).
4. Schrauben Sie die Rackleisten mit Schrauben M6 an dieVerbinder (Abb. [4]).
5. Befestigen Sie das Dach mit Schrauben M8 an den Seitenteilen .
6. Setzen Sie den Einlegeboden, Kabelhalter und die Steckdosenleiste ein.
7. Stecken Sie die Seitentüren jeweils in dieAussparungen der Bodenplatte (Abb. [7]).
8. Stecken Sie die Fronttüre in die Aussparungen der Bodenplatte und des Dachs (Abb. [8]).
Entfernen Sie die Schutzfolie auf der Vorder- und Rückseite derAcrylglasscheibe.
9. Stecken Sie den Netzstecker der Lüftereinheit in eine Steckdose. Mit dem Netzschalter lässt sich die
Lüftereinheit ein- und ausschalten.
Technische Daten
Montageanleitung
1
21
32
4
2
7
5
61
1
100 kg
Maximalbelastung
30103288
100 kg
6 HE
30103290
150 kg
Nutzhöhe
30103294
10 HE
16 HE
Artikel
600 x 600 x 360 mm
Maße
600 x 600 x 520 mm
600 x 600 x 820 mm
18 kg
Gewicht
19 kg
44 kg
100 kg30103292 12 HE 600 x 600 x 805 mm 36 kg
150 kg30103300
150 kg
20 HE
30103304
200 kg30103330
28 HE
40HE
600 x 600 x 1000 mm
600 x 600 x 1360 mm
600 x 600 x 2060 mm
60 kg
61 kg
74 kg
200 kg30103320 35 HE 600 x 600 x 1820 mm 55 kg
www.omnitronic.com
5
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 10.03.2010 ©
3
