Vorwort
Sehr geehrter Kunde,
vielen Dank für den Kauf eines Produktes von OPTIMUM.
OPTIMUM Metallbearbeitungsmaschinen bieten ein Höchstmaß an Qualität, technisch optimale Lösungen
und überzeugen durch ein herausragendes Preis-Leistungs-Verhältnis. Ständige Weiterentwicklungen und
Produktinnovationen gewähren jederzeit einen aktuellen Stand an Technik und Sicherheit.
Vor Inbetriebnahme lesen Sie bitte diese Bedienungsanleitung gründlich durch und machen Sie sich mit der
Maschine vertraut. Stellen Sie auch sicher, dass alle Personen, die die Maschine bedienen, immer vorher die
Bedienungsanleitung gelesen und verstanden haben.
Bewahren Sie diese Bedienungsanleitung sorgfältig im Bereich der Maschine auf.
Die Bedienungsanleitung enthält Angaben zur sicherheitsgerechten und sachgemäßen Installation,
Bedienung und Wartung der Maschine. Die ständige Beachtung aller in diesem Handbuch enthaltenen
Hinweise gewährleistet die Sicherheit von Personen und der Maschine.
Das Handbuch legt den Bestimmungszweck der Maschine fest und enthält alle erforderlichen Informationen
zu deren wirtschaftlichen Betrieb sowie deren langer Lebensdauer.
Im Abschnitt Wartung sind alle Wartungsarbeiten und Funktionsprüfungen beschrieben, die vom Benutzer
regelmäßig durchgeführt werden müssen.
Die im vorliegenden Handbuch vorhandenen Abbildungen und Informationen können gegebenenfalls vom
aktuellen Bauzustand Ihrer Maschine abweichen. Als Hersteller sind wir ständig um eine Verbesserung und
Erneuerung der Produkte bemüht, deshalb können Veränderungen vorgenommen werden, ohne dass diese
vorher angekündigt werden. Die Abbildungen der Schleifmaschine können sich in einigen Details von den
Abbildungen in dieser Anleitung unterscheiden, dies hat jedoch keinen Einfluss auf die Bedienbarkeit der
Schleifmaschine.
Aus den Angaben und Beschreibungen können deshalb keine Ansprüche hergeleitet werden. Änderungen
und Irrtümer behalten wir uns vor!
Ihre Anregungen hinsichtlich dieser Betriebsanleitung sind ein wichtiger Beitrag zur Optimierung unserer
Arbeit, die wir unseren Kunden bieten. Wenden Sie sich bei Fragen oder im Falle von
Verbesserungsvorschlägen an unseren Service.
Sollten Sie nach dem Lesen dieser Betriebsanleitung noch Fragen haben oder können Sie ein Problem nicht
mit Hilfe dieser Betriebsanleitung lösen, setzen Sie sich bitte mit Ihrem Fachhändler oder direkt mit
OPTIMUM in Verbindung.
Optimum Maschinen Germany GmbH
Dr.- Robert - Pfleger - Str. 26
D-96103 Hallstadt
Fax (+49)0951 / 96555 - 888
Mail: [email protected]
Internet: www.optimum-maschinen.de

Version 1.0.2 - 2021-5-5 3Originalbetriebsanleitung
GZ Schleifmaschinen DE
GZ_DE.fm
1Sicherheit
Konventionen der Darstellung
Dieser Teil der Betriebsanleitung
erklärt Ihnen die Bedeutung und die Verwendung der in dieser Betriebsanleitung verwendeten Warnhin-
weise,
legt die bestimmungsgemäße Verwendung der Schleifmaschine fest,
weist Sie auf Gefahren hin, die bei Nichtbeachtung dieser Anleitung für Sie und andere Personen entste-
hen könnten,
informiert Sie darüber, wie Gefahren zu vermeiden sind.
Beachten Sie ergänzend zur Betriebsanleitung
die zutreffenden Gesetze und Verordnungen,
die gesetzlichen Bestimmungen zur Unfallverhütung,
die Verbots-, Warn- und Gebotsschilder sowie die Warnhinweise an der Schleifmaschine.
Bewahren Sie die Dokumentation stets in der Nähe der Schleifmaschine auf.
1.1 Sicherheitshinweise (Warnhinweise)
1.1.1 Gefahren-Klassifizierung
Wir teilen die Sicherheitshinweise in verschiedene Stufen ein. Die untenstehende Tabelle gibt Ihnen eine
Übersicht über die Zuordnung von Symbolen (Piktogrammen) und Signalwörtern zu der konkreten Gefahr
und den (möglichen) Folgen.
gibt zusätzliche Hinweise
fordert Sie zum Handeln auf
Aufzählungen
Piktogramm Signalwort Definition/Folgen
GEFAHR! Unmittelbare Gefährlichkeit, die zu einer ernsten Verletzung von Personen
oder zum Tode führen wird.
WARNUNG! Risiko: eine Gefährlichkeit könnte zu einer ernsten Verletzung von Personen
oder zum Tode führen.
VORSICHT! Gefährlichkeit oder unsichere Verfahrensweise, die zu einer Verletzung von
Personen oder einen Eigentumsschaden führen könnte.
ACHTUNG! Situation, die zu einer Beschädigung der Schleifmaschine und des Produkts
sowie zu sonstigen Schäden führen könnte.
Kein Verletzungsrisiko für Personen.
INFORMATION
Anwendungstips und andere wichtigeoder nützliche Informationen und
Hinweise.
Keine gefährlichen oder schadenbringenden Folgen für Personen oder
Sachen.

Version 1.0.2 - 2021-5-54 Originalbetriebsanleitung
GZ Schleifmaschinen
DE
GZ_DE.fm
1.1.2 Weitere Piktogramme
1.2 Bestimmungsgemäße Verwendung
WARNUNG!
Bei nicht bestimmungsgemäßer Verwendung der Schleifmaschine
entstehen Gefahren für das Personal,
werden die Schleifmaschine und weitere Sachwerte des Betreibers gefährdet,
kann die Funktion der Schleifmaschine beeinträchtigt sein.
Die Schleifmaschine ist ausschließlich zum Schleifen, Polieren und Reinigen (Reinigungsbürste) von
Metallen unter Verwendung der entsprechend zugelassenen Schleifscheiben, Reinigungsbürsten und
Polierscheiben konstruiert und gebaut.
Die Schleifmaschine darf ausschließlich zu diesem Zweck verwendet werden.
Wird die Schleifmaschine anders als oben angeführt eingesetzt oder ohne Genehmigung der Firma Optimum
Maschinen Germany GmbH verändert, wird die Schleifmaschine nicht mehr bestimmungsgemäß eingesetzt.
Wir übernehmen keine Haftung für Schäden aufgrund einer nicht bestimmungsgemäßen Verwendung.
Wir weisen ausdrücklich darauf hin, dass durch nicht von der Firma Optimum Maschinen Germany GmbH
genehmigte konstruktive, technische oder verfahrenstechnische Änderungen auch die Garantie erlischt. Teil
der bestimmungsgemäßen Verwendung ist, dass Sie
die Leistungsgrenzen der Schleifmaschine einhalten,
die Betriebsanleitung beachten,
die Inspektions- und Wartungsanweisungen einhalten.
WARNUNG!
Schwerste Verletzungen durch nicht bestimmungsgemäße Verwendung.
Umbauten und Veränderungen der Betriebswerte der Schleifmaschine sind verboten. Sie gefährden
Menschen und können zur Beschädigung der Schleifmaschine führen.
ACHTUNG!
Der nicht bestimmumungsgemäße Gebrauch der Schleifmaschine sowie die Missachtung der
Sicherheitsvorschriften oder der Bedienungsanleitung schließen eine Haftung des Herstellers für
darauf resultierende Schäden an Personen oder Gegenständen aus und bewirken ein Erlöschen des
Garantieanspruches!

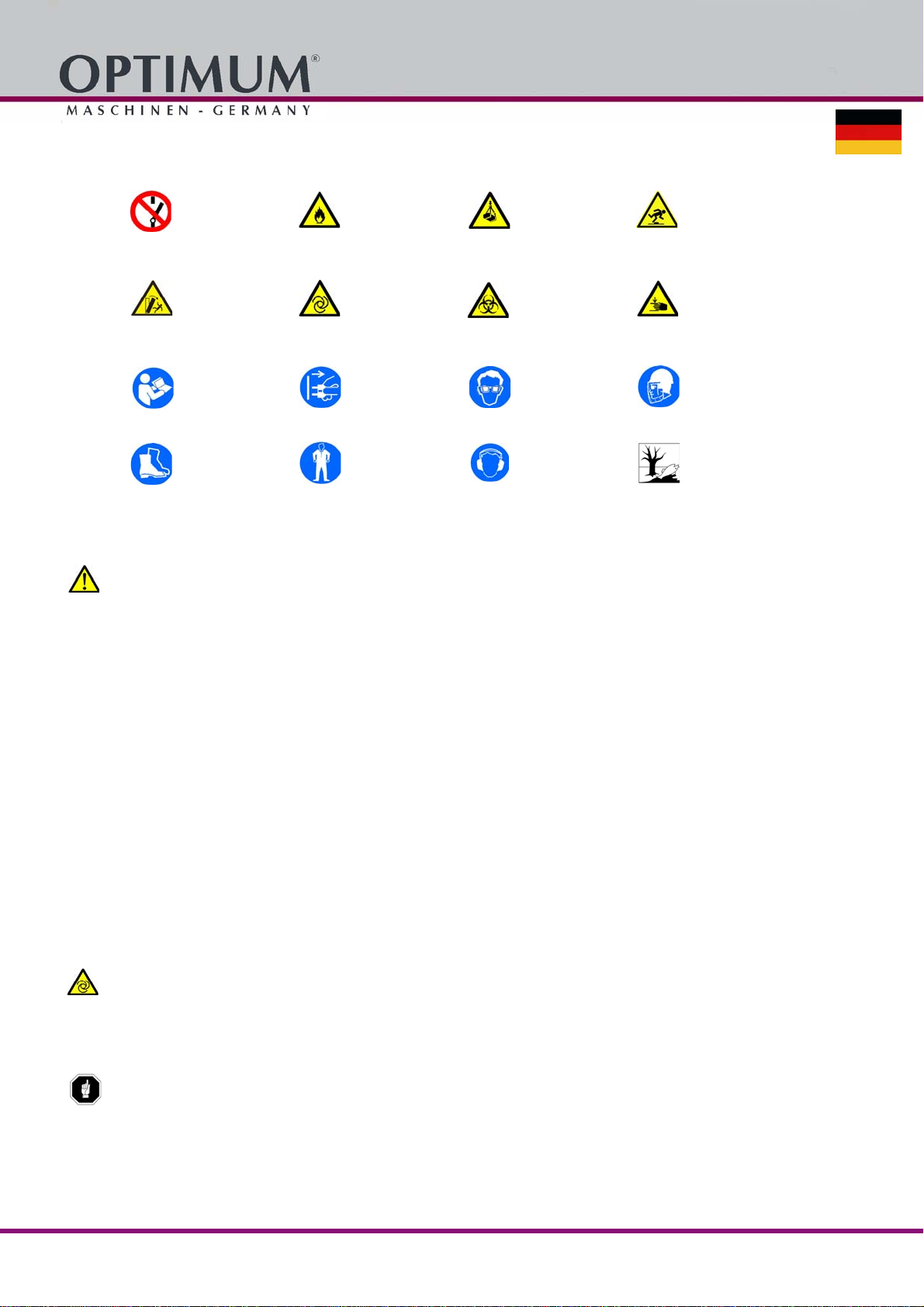

Einschalten verboten! Warnung vor feuergefährlichen
Stoffen! Warnung schwebende Lasten! Warnung Stolpergefahr!
Warnung Kippgefahr! Warnung vor automatischem
Anlauf! Warnung vor biologischer Gefähr- dung! Warnung vor Handverletzungen!
Betriebsanleitung lesen! Netzstecker ziehen! Schutzbrille tragen! Gesichtsschutzschild tragen!
Sicherheitsschuhe tragen! Schutzanzug tragen! Gehörschutz tragen! Achten Sie auf den Schutz der
Umwelt!

Version 1.0.2 - 2021-5-5 5Originalbetriebsanleitung
GZ Schleifmaschinen DE
GZ_DE.fm
1.3 Vernünftigerweise vorhersehbare Fehlanwendung
Eine andere als die unter der "Bestimmungsgemäße Verwendung" festgelegte oder über diese
hinausgehende Benutzung gilt als nicht bestimmungsgemäß und ist verboten.
Jede andere Verwendung Bedarf einer Rücksprache mit dem Hersteller.
Um Fehlgebrauch zu vermeiden, muss die Betriebsanleitung vor Erstinbetriebnahme gelesen und
verstanden werden.
Das Bedienpersonal muss qualifiziert sein.
1.3.1 Vermeidung von Fehlanwendungen
Reinigungsbürsten dürfen nur an den Schleifmaschinen GZ20C, GZ20CD und GZ25C, GZ25CD verwen-
det werden.
Der Abstand der Auflagefläche zur Schleifscheibe darf 2mm nicht unterschreiten. Der Abstand kann
jedoch größer sein, wenn der Schleifprozess und der verwendete Werkstoff dies aus Sicherheitsgründen
erforderlich macht.
Schleifscheiben dürfen nicht an Stellen montiert werden, die für Reinigungsbürsten vorgesehen sind.
Wir weisen ausdrücklich darauf hin, daß durch nicht von der Firma Optimum Maschinen Germany GmbH
genehmigte konstruktive, technische oder verfahrenstechnische Änderungen auch die Garantie erlischt.
WARNUNG!
Verletzung durch wegschleudernde Werkstücke
Achten Sie darauf, das der Spalt zwischen Schleifscheibe und Auflagefläche möglichst klein bleibt und
stellen Sie bei zu geringem Abstand die Auflagefläche sofort nach.
Wenn das Nachstellen der Auflagefläche nicht mehr möglich ist, muss die Schleifscheibe ausgetauscht
werden.
INFORMATION
Schleifmaschinen mit Frequenzumrichter zur Drehzahlregelung sind gemäß der Norm EN 61800-3 Klasse
C2 gebaut.
WARNUNG!
Diese Maschinen sind nicht für den Gebrauch in Wohneinrichtungen vorgesehen, in denen die
Stromversorgung über ein öffentliches Niederspannungsversorgungssystem erfolgt. Es kann,
sowohl durch leitungsgebundene als auch abgestrahlte Störungen, möglicherweise schwierig sein,
in diesen Bereichen elektromagnetische Verträglichkeit zu gewährleisten.
Übersicht der EMV Kategorien:
Kategorie C1
geforderte Grenzwerte Klasse B Gruppe 1 nach EN 55011
Kategorie C2
geforderte Grenzwerte Klasse A Gruppe 1 nach EN 55011, Installation durch EMV- Fachkundigen und
Warnhinweis: “Dies ist ein Produkt der Kategorie C2 nach EN 61800-3. Dieses Produkt kann in einem
Wohnbereich Funkstörungen verursachen. In diesem Fall kann es für den Betreiber erforderlich sein, ent-
sprechende Maßnahmen durchzuführen.“
Kategorie C3
geforderte Grenzwerte Klasse A Gruppe 2 nach EN 55011, wobei diese Grenzwerte unter den der
Klasse A Gruppe 1 liegen, plus Warnhinweis: „Diese Bauart ist nicht für den Anschluss an ein öffentli-
ches Niederspannungsnetz, das Wohngebäude versorgt, geeignet. Beim Anschluss an ein öffentliches
Niederspannungsnetz sind Hochfrequenzstörungen zu erwarten.“

Version 1.0.2 - 2021-5-56 Originalbetriebsanleitung
GZ Schleifmaschinen
DE
GZ_DE.fm
1.4 Gefahren die von der Schleifmaschine ausgehen können
Die Schleifmaschine entspricht dem Stand der Technik. Dennoch bleibt noch ein Restrisiko bestehen, denn
die Schleifmaschine arbeitet mit
hohen Drehzahlen,
rotierenden Teilen,
Schleifscheiben (Funkenflug),
Reinigungsbürsten,
elektrischen Spannungen und Strömen.
Das Risiko für die Gesundheit von Personen durch diese Gefährdungen haben wir konstruktiv und durch
Sicherheitstechnik minimiert.
Bei Bedienung und Instandhaltung der Schleifmaschine durch nicht ausreichend qualifiziertes Personal
können durch falsche Bedienung oder unsachgemäße Instandhaltung Gefahren von der Schleifmaschine
ausgehen.
INFORMATION
Alle Personen, die mit der Montage, Inbetriebnahme, Bedienung und Instandhaltung zu tun haben, müssen
die erforderliche Qualifikation besitzen,
diese Betriebsanleitung genau beachten.
Trennen Sie die Schleifmaschine immer von der elektrischen Spannungsversorgung wenn Sie Reinigungs-
oder Instandhaltungsarbeiten vornehmen.
WARNUNG!
Die Schleifmaschine darf nur mit funktionierenden Sicherheitseinrichtungen betrieben werden.
Schalten Sie die Schleifmaschine sofort ab, wenn Sie feststellen, dass eine Sicherheitseinrichtung
fehlerhaft oder demontiert ist!
Alle betreiberseitigen Zusatzeinrichtungen müssen mit den vorgeschriebenen
Sicherheitseinrichtungen ausgerüstet sein.
Sie als Betreiber sind dafür verantwortlich!
 Sicherheitseinrichtungen auf Seite 8
1.5 Qualifikation des Personals
1.5.1 Zielgruppe
Dieses Handbuch wendet sich an
die Betreiber,
die Bediener,
das Personal für Instandhaltungsarbeiten.
Drehzahlgeregelte
Schleifmaschinen
Kategorie C1 C2 C3 C4
Umgebung Wohnbereich Geschäftsbereich
Industriebereich Industrie
Spannung / Strom < 1000 V > 1000 V
EMV-Sachverstand keine Anforderung Installation und Inbetriebnahme durch einen EMVFach-
kundigen

Version 1.0.2 - 2021-5-5 7Originalbetriebsanleitung
GZ Schleifmaschinen DE
GZ_DE.fm
Deshalb beziehen sich die Warnhinweise sowohl auf die Bedienung als auch auf die Instandhaltung der
Schleifmaschine.
Trennen Sie die Schleifmaschine stets von der elektrischen Spannungsversorgung. Dadurch verhindern Sie
den Betrieb durch Unbefugte.
In dieser Anleitung werden die im Folgenden aufgeführten Qualifikationen der Personen für die
verschiedenen Aufgaben benannt:
Bediener
Der Bediener wurde in einer Unterweisung durch den Betreiberüber die ihm übertragenen Aufgaben und
möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet. Aufgaben, die über die Bedienung im
Normalbetrieb hinausgehen, darf der Bediener nur ausführen, wenn dies in dieser Anleitung angegeben ist
und der Betreiber ihn ausdrücklich damit betraut hat.
Elektrofachkraft
Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis
der einschlägigen Normen und Bestimmungen in der Lage, Arbeiten an elektrischen Anlagen auszuführen
und mögliche Gefahren selbstständig zu erkennen und zu vermeiden.
Die Elektrofachkraft ist speziell für das Arbeitsumfeld, in dem sie tätig ist, ausgebildet und kennt die
relevanten Normen und Bestimmungen.
Fachpersonal
Fachpersonal ist aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfahrung sowie Kenntnis der
einschlägigen Bestimmungen in der Lage, die ihm übertragenen Arbeiten auszuführen und mögliche
Gefahren selbstständig zu erkennen und zu vermeiden.
Unterwiesene Person
Die unterwiesene Person wurde in einer Unterweisung durch den Betreiber über die ihr übertragenen
Aufgaben und möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet.
INFORMATION
Alle Personen, die mit der Montage, Inbetriebnahme, Bedienung und Instandhaltung zu tun haben, müssen
die erforderliche Qualifikation besitzen,
diese Betriebsanleitung genau beachten.
Bei nicht bestimmungsgemäßer Verwendung
können Gefahren für das Personal entstehen,
können die Schleifmaschine und weitere Sachwerte gefährdet werden,
kann die Funktion der Schleifmaschine beeinträchtigt sein.
1.6 Bedienerpositionen
Die Bedienerposition befindet sich vor der Schleifmaschine.
1.7 Sicherheitsmaßnahmen während des Betriebs
VORSICHT!
Gefahr durch das Einatmen gesundheitsgefährdender Stäube und Nebel.
Abhängig von den zu bearbeitenden Werkstoffen und den dabei eingesetzten Hilfsmitteln, können
Stäube und Nebel entstehen, die ihre Gesundheit gefährden.
Sorgen Sie dafür, dass die entstehenden, gesundheitsgefährdenden Stäube und Nebel sicher am
Entstehungsort abgesaugt und aus dem Arbeitsbereich weggeleitet oder gefiltert werden.

Version 1.0.2 - 2021-5-58 Originalbetriebsanleitung
GZ Schleifmaschinen
DE
GZ_DE.fm
VORSICHT!
Gefahr von Bränden und Explosionen durch den Einsatz von entzündlichen Werkstoffen oder Kühl-
Schmiermitteln.
Vor der Bearbeitung von entzündlichen Werkstoffen (z.B. Aluminium, Magnesium) oder dem
Verwenden von brennbaren Hilfsstoffen (z.B. Spiritus) müssen Sie zusätzliche Vorsichtsmaßnahmen
treffen, um eine Gesundheitsgefährdung sicher abzuwenden.
1.8 Sicherheitseinrichtungen
Betreiben Sie die Schleifmaschine nur mit ordnungsgemäß funktionierenden Sicherheitseinrichtungen.
Setzen Sie die Schleifmaschine sofort still, wenn eine Sicherheitseinrichtung fehlerhaft ist oder unwirksam
wird.
Sie sind dafür verantwortlich!
Nach dem Auslösen oder dem Defekt einer Sicherheitseinrichtung dürfen Sie die Schleifmaschine erst dann
wieder benutzen, wenn Sie
die Ursache der Störung beseitigt haben,
sich überzeugt haben, dass dadurch keine Gefahr für Personen oder Sachen entsteht.
WARNUNG!
Wenn Sie eine Sicherheitseinrichtung überbrücken, entfernen oder auf andere Art außer Funktion
setzen, gefährden Sie sich und andere Menschen, die an der Schleifmaschine arbeitende . Mögliche
Folgen sind
Verletzungen durch weggeschleuderte Werkstücke oder Werkstückteile,
Berühren von rotierenden Teilen,
ein tödlicher Stromschlag.
Die Schleifmaschine hat folgende Sicherheitseinrichtungen:
Einen Funkenschutz an jeder Schleifscheibe.
Eine Schutzhaube mit Wellenabdeckung an jeder Schleifscheibe oder Reinigungsbürste.
Eine Auflagefläche für das Werkstück.
Einen Bürstenschutz (nur GZ20C, GZ20CD und GZ25C, GZ25CD)
WARNUNG!
Die zur Verfügung gestellten und mit der Maschine ausgelieferten, trennenden Schutzeinrichtungen
sind dazu bestimmt, die Risiken des Herausschleuderns von Werkstücken bzw. den Bruchstücken
von Werkzeug oder Werkstück herabzusetzen, jedoch nicht, diese vollständig zu beseitigen. Arbeiten
Sie stets umsichtig und beachten Sie die Grenzwerte ihres Schleifprozesses.
1.8.1 Funkenschutz und Auflagefläche
Stellen Sie die richtige Höhe der Schutzeinrichtung vor Arbeitsbeginn ein. Lösen Sie hierzu die
Klemmschraube, stellen Sie die erforderliche Höhe ein und drehen Sie die Klemmschraube wieder fest.
Achten Sie auf den korrekten Abstand zur Schleifscheibe.
1.9 Sicherheitsüberprüfung
Überprüfen Sie die Schleifmaschine regelmäßig.
Überprüfen Sie alle Sicherheitseinrichtungen.
Vor Arbeitsbeginn,
einmal wöchentlich (bei durchgehendem Betrieb),
nach jder Wartung und Instandsetzung.

Version 1.0.2 - 2021-5-5 9Originalbetriebsanleitung
GZ Schleifmaschinen DE
GZ_DE.fm
1.10 Körperschutzmittel
Bei einigen Arbeiten benötigen Sie Körperschutzmittel als Schutzausrüstung.
Schützen Sie Ihr Gesicht und Ihre Augen: Tragen Sie bei allen Arbeiten, bei denen Ihr Gesicht und die
Augen gefährdet sind, einen Helm mit Gesichtsschutz.
Verwenden Sie Schutzhandschuhe, wenn Sie scharfkantige Teile in die Hand nehmen.
Tragen Sie Sicherheitsschuhe, wenn Sie schwere Teile transportieren an- oder abbauen, oder die Schleif-
maschine transportieren.
Tragen Sie einen Gehörschutz, wenn der Lärmpegel (Schallimmission) an Ihrem Arbeitsplatz größer als
80 dB (A) ist.
Überzeugen Sie sich vor Arbeitsbeginn davon, dass die vorgeschriebenen Körperschutzmittel am
Arbeitsplatz verfügbar sind.
VORSICHT!
Verunreinigte, unter Umständen kontaminierte Körperschutzmittel können Erkrankungen auslösen.
Reinigen Sie sie nach jeder Verwendung und einmal wöchentlich.
1.11 Zu Ihrer eigenen Sicherheit während des Betriebs
WARNUNG!
Überzeugen Sie sich vor dem Einschalten der Schleifmaschine davon, dass dadurch keine Personen
gefährdet und keine Sachen beschädigt werden.
VORSICHT!
Verändern Sie die Lage der Schutzabdeckung für die Reinigungsbürste nur im Stillstand der
Schleifmaschine. Schleifmaschinen mit Reinigungsbürsten sind auch mit einem kontrollierten Halt
(Bremse) erhältlich.
Unterlassen Sie jede sicherheitsbedenkliche Arbeitsweise:
Halten Sie bei Montage, Bedienung, Wartung und Instandsetzung die Anweisungen dieser Betriebsanleitung
unbedingt ein.
Tragen Sie eine Schutzbrille.
Tragen Sie bei Arbeiten mit der Reinigungsbürste zusätzlich einen Gesichtsschutz und falls notwendig
auch eine Lederschürze.
Arbeiten Sie nicht an der Schleifmaschine, wenn Ihre Konzentrationsfähigkeit aus irgendeinem Grunde –
wie z.B. dem Einfluss von Medikamenten – gemindert ist.
Bleiben Sie an der Schleifmaschine bis die Schleifmaschine vollständig still steht.
Benutzen Sie die vorgeschriebenen Körperschutzmittel. Tragen Sie enganliegende Kleidung und gege-
benenfalls ein Haarnetz.
Stellen Sie sicher, dass durch Ihre Arbeit niemand gefährdet wird.
1.12 Abschalten und Sichern der Schleifmaschine
Ziehen Sie vor Beginn der Wartungs- und Instandhaltungsarbeiten den Netzstecker.
1.13 Verwenden von Hebezeugen
WARNUNG!
Schwerste bis tödliche Verletzungen durch beschädigte oder nicht ausreichend tragfähige
Hebezeuge und Lastanschlagmittel, die unter Last reißen.
Prüfen Sie, ob die Hebezeuge und Lastanschlagmittel für die Belastung ausreichen und nicht
beschädigt sind.

Version 1.0.2 - 2021-5-510 Originalbetriebsanleitung
GZ Schleifmaschinen
DE
GZ_DE.fm
Beachten Sie die Unfallverhütungsvorschriften der für Ihre Firma zuständigen Berufsgenossenschaft
oder anderer Aufsichtsbehörden.
Befestigen Sie die Lasten sorgfältig. Treten Sie nie unter schwebende Lasten!
2 Technische Daten
2.1 Emissionen
Die Lärmentwicklung (Emission) der Schleifmaschine ist unter 80 dB(A). Wenn mehrere Maschinen am
Standort der Schleifmaschine betrieben werden, kann die Lärmeinwirkung (Immission) auf den Bediener der
Schleifmaschine am Arbeitsplatz 80 dB(A) überschreiten.
GZ20C GZ20CD GZ25C GZ25CD GZ20D GZ20DD GZ25D GZ25DD GZ30D GZ30DD
Elektrischer
Anschluss 3 x 400V ~ 50Hz (~60Hz)
Motorleistung 750 W 750 W 1,1 KW 1,1 KW 750 W 750 W 1,1 KW 1,1 KW 1,8 KW 1,8 KW
Drehzahl [min-1] 2800 2800 1400 1400 2800 2800 1400 1400 1400 1400
Ø Schleifscheibe
[mm] 200x25 200x25 250x30 250x30 200x25 200x25 250x30 250x30 300x35 300x35
Ø Reinigungsbürste
[mm] 200x20 200x20 250x25 250x25 - - - - - -
Umfangsgeschwin-
digkeit Schleif-
scheibe [m/s] 29 29 18 18 29 29 18 18 22 22
Gesamtgewicht [kg] 26,5 65 47,9 87 25 63,7 44,8 91 64,5 124
Optional erhältli-
ches Untergestell
Gewicht [kg] 33-40-33-40-52-
Wellendurchmesser
Schleifscheibe
[mm] 20 20 25 25 20 20 25 25 30 30
Wellendurchmesser
Reinigungsbürste
[mm] 20 20 25 25 - - - - - -
Abmessung
L [mm]
B [mm]
H [mm]
650
300
360
900
710
1300
850
340
410
850
1200
1300
550
290
360
800
710
1300
670
340
410
800
710
1300
810
420
560
800
1200
1300
Unterbau im Stan-
dard Lieferumfang nein ja nein ja nein ja nein ja nein ja
Luftmenge Absau-
gung -----600m
3/h - 600m3/h - 600m3/h

Version 1.0.2 - 2021-5-5 11Originalbetriebsanleitung
GZ Schleifmaschinen DE
GZ_DE.fm
INFORMATION
Dieser Zahlenwert wurde an einer neuen Maschine unter bestimmungsgemäßen Betriebsbedingungen
gemessen. Abhängig von dem Alter bzw. dem Verschleiß der Maschine kann sich das Geräuschverhalten
der Maschine ändern.
Drüber hinaus hängt die Größe der Lärmemission auch vom fertigungstechnischen Einflussfaktoren, z.B.
Drehzahl, Werkstoff und Aufspannbedingungen, ab.
INFORMATION
Bei dem genannten Zahlenwert handelt es sich um den Emissionspegel und nicht notwendigerweise um
einen sicheren Arbeitspegel. Obwohl es eine Abhängigkeit zwischen dem Grad der Geräuschemission und
dem Grad der Lärmbelästigung gibt, kann diese nicht zuverlässig zur Feststellung darüber verwendet
werden, ob weitere Vorsichtsmaßnahmen erforderlich sind, oder nicht. Folgende Faktoren beeinflussen den
tatsächlichen Grad der Lärmbelastung des Bedieners:
Charakteristika des Arbeitsraumes, z.B. Größe oder Dämpfungsverhalten,
anderen Geräuschquellen, z.B. die Anzahl der Maschinen,
andere in der Nähe ablaufenden Prozesse und die Zeitdauer, während der ein Bediener dem Lärm aus-
gesetzt ist.
Außerdem können die zulässigen Belastungspegel aufgrund nationaler Bestimmungen von Land zu Land
unterschiedlich sein. Diese Information über die Lärmemission soll es aber dem Betreiber der Maschine
erlauben, eine bessere Bewertung der Gefährdung und der Risiken vorzunehmen.
VORSICHT!
Abhängig von der Gesamtbelastung durch Lärm und den zugrunde liegenden Grenzwerten muss der
Maschinenbediener einen geeigneten Gehörschutz tragen. Wir empfehlen ihnen generell einen
Schall- und Gehörschutz zu verwenden.
3 Auspacken und Anschließen
Die Schleifmaschine ist vormontiert.
3.1 Lieferumfang
Überprüfen Sie die Schleifmaschine nach Anlieferung unverzüglich auf Transportschäden, Fehlmengen und
gelockerte Befestigungsschrauben.
Vergleichen Sie den Lieferumfang mit den Angaben des Lieferscheins. Die Schleifmaschinen werden im
Standardlieferumfang ohne Schleifscheiben und Reinigungsbürsten ausgeliefert.
Schleifscheiben und Reinigungsbürsten erhalten Sie im Fachhandel, oder aus unserem Hauptkatalog.
WARNUNG!
Schwerste bis tödliche Verletzungen durch Umfallen und Herunterfallen von Maschinenteilen vom
Gabelstapler oder Transportfahrzeug. Beachten Sie die Anweisungen und Angaben auf der
Transportkiste.
WARNUNG!
Schwerste bis tödliche Verletzungen durch beschädigte oder nicht ausreichend tragfähige
Hebezeuge und Lastanschlagmittel, die unter Last reißen. Prüfen Sie die Hebezeuge und
Lastanschlagmittel auf ausreichende Tragfähigkeit und einwandfreien Zustand.
Beachten Sie die Unfallverhütungsvorschriften der für Ihre Firma zuständigen Berufsgenossenschaft
oder anderer Aufsichtsbehörden. Befestigen Sie die Lasten sorgfältig. Treten Sie nie unter
schwebende Lasten!

Version 1.0.2 - 2021-5-512 Originalbetriebsanleitung
GZ Schleifmaschinen
DE
GZ_DE.fm
3.2 Erste Inbetriebnahme
Bei der ersten Inbetriebnahme müssen die Schleifscheiben mit einem Abrichtstein abgezogen werden, um
den Rundlauf der Schleifscheiben herzustellen.
Schleifscheiben aus gebundenem Schleifmittel besitzen eine natürliche Lieferunwucht durch den
Pressvorhang im Herstellungsprozess. Gebundene Schleifscheiben besitzen an manchen Stellen eine
größere oder auch geringere Dichte. Diese natürliche Unwucht läßt sich nicht mit einem Abrichtstein
beseitigen, jedoch kann diese Unwucht durch Verdrehen einer Schleifscheibe um z.B. 180° auf der
Schleifscheibenwelle verringert werden.
3.3 Lagerung
ACHTUNG!
Bei falscher und unsachgemäßer Lagerung können elektrische und mechanische
Maschinenkomponenten beschädigt und zerstört werden.
Lagern Sie die verpackten oder bereits ausgepackten Teile nur unter den vorgesehenen
Umgebungsbedingungen. Beachten Sie die Anweisungen und Angaben auf der Transportkiste.
Fragen Sie bei der Firma Optimum Maschinen Germany GmbH an, falls die Maschine und Zubehörteile
länger als drei Monate und unter anderen als den vorgeschriebenen Umgebungsbedingungen gelagert
werden müssen.
3.4 Aufstellen und Montieren
3.4.1 Anforderungen an den Aufstellort
Gestalten Sie den Arbeitsraum um die Schleifmaschine entsprechend der örtlichen Sicherheitsvorschriften.
WARNUNG!
Die Schleifmaschine muss fest mit dem Untergrund verbunden werden.
INFORMATION
Um eine gute Funktionsfähigkeit und hohe Bearbeitungsgenauigkeit, sowie lange Lebensdauer der Maschine
zu erreichen, sollte der Aufstellungsort bestimmte Kriterien erfüllen.
Folgende Punkte sind zu beachten:
Das Gerät darf nur in trockenen, belüfteten Räumen aufgestellt und betrieben werden.
Vermeiden Sie Plätze in der Nähe von Späne oder Staub verursachenden Maschinen.
Der Aufstellort muss schwingungsfrei, also entfernt von Pressen, Hobelmaschinen, etc. sein.
Der Untergrund muss für Schleifmaschine geeignet sein. Achten Sie auch auf Tragfähigkeit und Ebenheit
des Bodens.
Der Untergrund muss so vorbereitet werden, dass evtl. eingesetztes Schleifmittel nicht in den Boden ein-
dringen kann.
Abstehende Teile - wie Anschlag, Handgriffe, etc. - sind nötigenfalls durch bauseitige Maßnahmen so
abzusichern, dass Personen nicht gefährdet sind.
Genügend Platz für Rüst- und Bedienpersonal und Materialtransport bereitstellen.
Bedenken Sie auch die Zugänglichkeit für Einstell- und Wartungsarbeiten.
Sorgen Sie für ausreichende Beleuchtung (Mindestwert: 500 Lux, gemessen an der Werkzeugspitze).
Bei geringerer Beleuchtungsstärke muss eine zusätzliche Beleuchtung, beispielsweise durch eine sepa-
rate Arbeitsplatzleuchte, sichergestellt sein.
Der Netzstecker der Schleifmaschine muss frei zugänglich sein.
VORSICHT!
Verlegen Sie das Anschlusskabel der Maschine so, das ein Stolpern von Personen verhindert wird.

Version 1.0.2 - 2021-5-5 13Originalbetriebsanleitung
GZ Schleifmaschinen DE
GZ_DE.fm
3.5 Grundsätzliches zu Schleifscheiben und Reinigungsbürsten
Verschiedene Unzulänglichkeiten währen der Montage und des Betriebs können zum Bersten von
Schleifscheiben führen.
Gewöhnliche Schleifscheiben sind grundsätzlich nicht dafür ausgelegt einer größeren seitlichen Bela-
stung standzuhalten.
Abklopfen von Schleifresten von der Schleifscheibe führt immer zu einer Beschädigungen der Schleif-
scheibe.
Einzelne Nadeln von Reinigungsbürsten können wie ein Geschoß davon fliegen.
Schleifscheiben die eine Unwucht besitzen können leichter bersten.
Eine Unwucht einer Schleifscheibe kann nicht vollständig durch Abziehen mit einem Abrichtdiamant
beseitigt werden.
Falsch gelagerte Schleifscheiben können sofort nach dem Einschalten bersten, oder es können einzelne
kleine Bruchstücke wie ein Geschoß davon fliegen.
3.6 Montage einer Schleifscheibe
 Auswechseln einer Schleifscheibe auf Seite 15
3.7 Erste Inbetriebnahme
ACHTUNG!
Vor Inbetriebnahme der Maschine sind alle Schrauben, Befestigungen bzw. Sicherungen zu prüfen
und ggf. nachzuziehen!
WARNUNG!
Gefährdung durch den Einsatz von ungeeigneten Schleifscheiben und Reinigungsbürsten.
Verwenden Sie nur Schleifscheiben und Reinigungsbürsten die den Drehzahlanforderungen und
auftretenden Belastungen standhalten.
WARNUNG!
Bei der ersten Inbetriebnahme der Schleifmaschine durch unerfahrenes Personal gefährden Sie
Menschen und die Ausrüstung.
Wir übernehmen keine Haftung für Schäden aufgrund einer nicht korrekt durchgeführten Inbetriebnahme.
 Qualifikation des Personals auf Seite 6
3.7.1 Stromversorgung
WARNUNG!

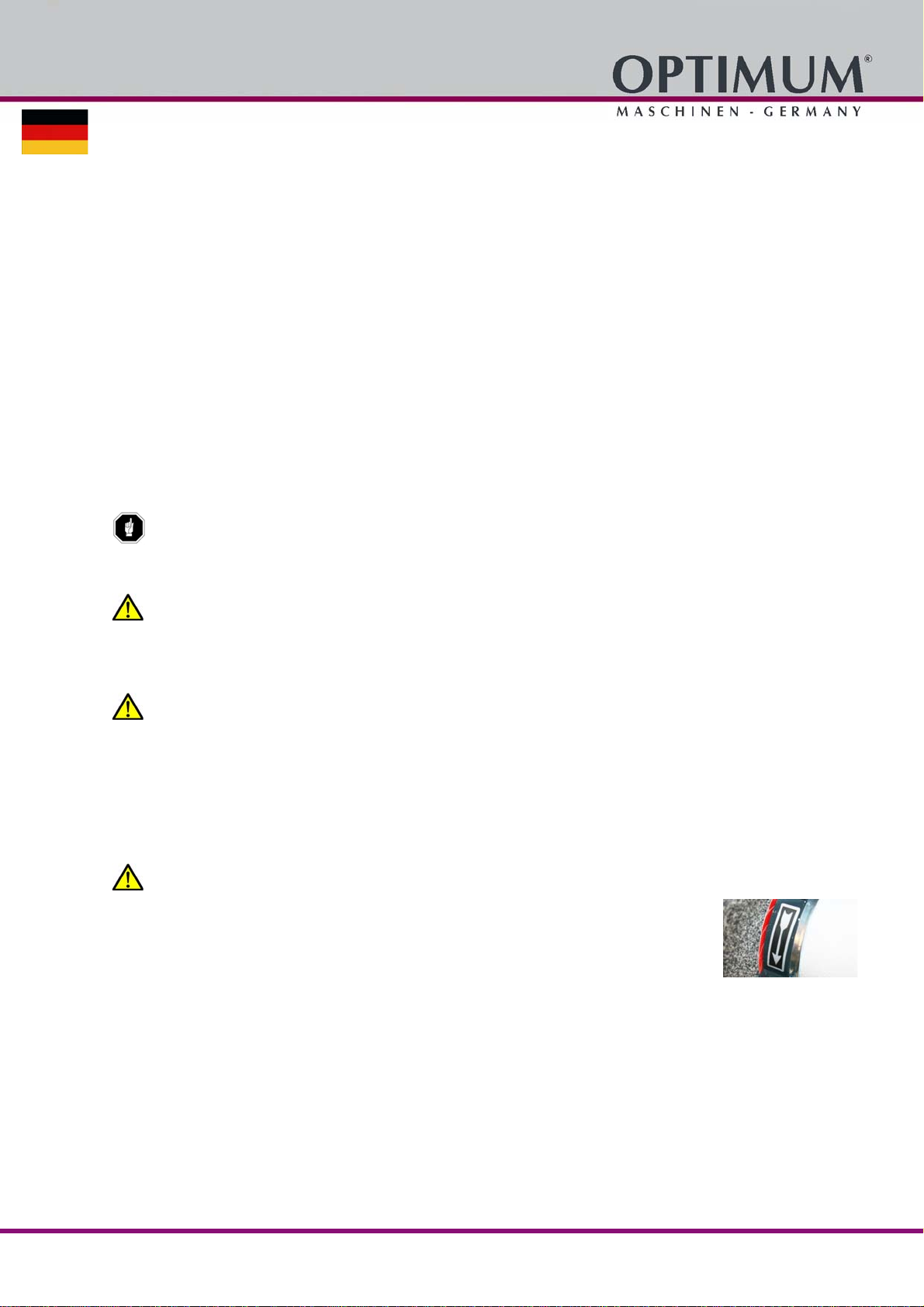

Kontrollieren Sie die richtige Drehrichtung der Schleifscheibe durch kurzes einschalten
der Maschine. Die richtige Drehrichtung ist mit einem Drehrichtungspfeil
gekennzeichnet.
Schließen Sie das elektrische Versorgungskabel an.
Prüfen Sie die Absicherung (Sicherung) Ihrer elektrischen Versorgung gemäß den
technischen Angaben zum Gesamtanschlusswert der Schleifmaschine.
3.7.2 Schleifmaschinen mit Drehzahl geregeltem Antrieb
Bitte prüfen Sie, ob Stromart, Stromspannung und Absicherung mit den vorgeschriebenen Werten
übereinstimmen. Ein Schutzleiteranschluss muss vorhanden sein. Netzabsicherung 16A. Bauart bedingt ist
der Ableitstrom größer 3,5 mA. Wir bitten um entsprechende Beachtung bei der Durchführung von
Maschinentests im Rahmen der Arbeitssicherheit.
Da durch den Frequenzumrichter im Schutzerdungsleiter ein Gleichstrom hervorgerufen werden kann,
müssen, wenn im Netzwerk eine vorgeschaltete Fehlerstrom-Schutzeinrichtung (ELCB/RCD) erforderlich ist,
die folgenden Hinweise beachtet werden:

Version 1.0.2 - 2021-5-514 Originalbetriebsanleitung
GZ Schleifmaschinen
DE
GZ_DE.fm
Um eine Funktionsstörung zu vermeiden, benötigen Sie einen allstrom-sensitiven FI-Schutzschalter. Achten
Sie hierbei unbedingt darauf, welche Absicherung zu gefährlichen Körperströme, wie in DIN VDE 0100 Teil
410 geregelt, an Ihrem Netzanschluss erforderlich ist.
3.7.3 Auslösens des FI-Schutzschalters
Pulsstrom - sensitiver FI-Schutzschalter Typ A
Netzspannungsunabhängige Fehlerstrom-Schutzschalter Typ A, zur Auslösung bei Wechsel
Fehlerströmen und pulsierenden Gleichfehlerströmen.
Allstrom - sensitiver FI-SchutzschalterTyp B
FI-Schutzschalter der Baureihe Typ B übernehmen neben der Erfassung von Fehler-
stromformen des Typs A auch die Erfassung von glatten Wechselfehlerströmen; sie
sind damit für alle genannten Stromkreise geeignet. FI-Schutzschalter dieser Baureihe erfassen also alle
Fehlerstromarten entsprechend der Auslösecharakteristik B, d.h. sowohl glatte Gleichfehlerströme wie
auch alle Wechselfehlerströme in allen Frequenzen und Mischfrequenzen bis 1 MHz werden erfasst und
im Fehlerfall zuverlässig abgeschaltet.
Wechselstrom - sensitive FI-Schutzschalter vom Typ AC (nur Wechselstrom) sind ungeeignet
für Frequenzumrichter. Wechselstrom - sensitive FI - Schutzschalter vom Typ AC sind nicht
mehr gebräuchlich und in Deutschland nicht mehr zugelassen.
3.8 Bedienung
Prüfen Sie vor Beginn des Schleifens immer, ob das Werkstück frei von Öl, Fett und Farbresten ist.
Dadurch wird ein Verschmieren bzw. das Verschmutzen der Schleifscheiben verhindert.
Achten Sie auf den Zustand der Schleifscheiben. Sind die Schleifscheiben verschmutzt oder ver-
schlämmt, müssen diese aufgerauht oder ausgetauscht werden.
Schleifen Sie das Werkstück gegebenenfalls zuerst mit der groben Schleifscheibe vor und anschließend
mit der feinen Schleifscheibe nach.
Die Werkstückauflage kann für bestimmte Schleifvorgänge verstellt werden. Durch das Lösen der
Klemmschraube können Sie die Werkstückauflage verstellen.
Beachten Sie, dass durch die Verstellung die mögliche Belastungsaufnahme der Werkstückauflage ver-
ringert ist.
Der Abstand zwischen Schleifscheibe und Werkstückauflage muss möglichst gering sein.
Üben Sie nur einen leichten Druck auf das Werkstück aus.
Wenn eine Schleifscheibe stark verschmutzt ist, muss die Oberfläche mit einem Handabgleicher wieder
aufgerauht werden.
Entsorgen Sie Schleifscheiben umweltgerecht.

Version 1.0.2 - 2021-5-5 15Originalbetriebsanleitung
GZ Schleifmaschinen DE
GZ_DE.fm
4 Instandhaltung
Im diesem Kapitel finden Sie wichtige Informationen zur
Inspektion
Wartung
Instandsetzung
der Schleifmaschine.
ACHTUNG!
Die regelmäßige, sachgemäß ausgeführte Instandhaltung ist eine wesentliche Voraussetzung für
die Betriebssicherheit,
einen störungsfreien Betrieb,
eine lange Lebensdauer der Schleifmaschine und
die Qualität der von Ihnen hergestellten Produkte.
Auch die Einrichtungen und Geräte anderer Hersteller müssen sich in einwandfreiem Zustand befinden.
4.1 Sicherheit
WARNUNG!
Die Folgen von unsachgemäß ausgeführten Wartungs- und Instandsetzungsarbeiten können sein:
Schwerste Verletzungen der an der Schleifmaschine Arbeitenden,
Schäden an der Schleifmaschine.
Nur qualifiziertes Personal darf die Schleifmaschine warten und instandsetzen.
4.1.1 Vorbereitung
WARNUNG!
Arbeiten Sie nur dann an der Schleifmaschine wenn Sie von der elektrischen Versorgung getrennt ist.
4.2 Inspektion und Wartung
INFORMATION
Die Lagerung ist dauergeschmiert. Es ist keine erneute Abschmierung erforderlich.
WARNUNG!
Schleifscheiben müssen ersetzt werden, wenn der Abstand zwischen dem Außendurchmesser der
Schleifscheibe und der vollständig nachgestellten Werkstückauflage zu groß ist.
4.3 Auswechseln einer Schleifscheibe
Demontieren Sie die Schutzabdeckung der Schleifscheibe.
Lösen Sie die Wellenmutter.
Verwenden Sie den Gegenhalt an der Antriebswelle um die Mutter zu lösen. Achten Sie auf die richtige
Drehrichtung zum Lösen der Mutter.
Ziehen Sie die alte Schleifscheibe und die Haltescheibe mit der Hand von der Welle ab.

Version 1.0.2 - 2021-5-516 Originalbetriebsanleitung
GZ Schleifmaschinen
DE
GZ_DE.fm
Kontrollieren Sie die neue Schleifscheibe vor der Montage auf sichtbare Beschädigungen.
4.4 Instandsetzung
Die Firma Optimum Maschinen Germany GmbH übernimmt keine Haftung und Garantie für Schäden und
Betriebsstörungen als Folge der Nichtbeachtung dieser Betriebsanleitung.
Verwenden Sie für die Reparaturen
nur einwandfreies und geeignetes Werkzeug,
nur Originalersatzteile oder von der Firma Optimum Maschinen Germany GmbH ausdrücklich freigege-
bene Serienteile.
5Anhang
5.1 Urheberrecht
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch begründeten Rechte, insbesondere die der
Übersetzung, des Nachdrucks, der Entnahme von Abbildungen, der Funksendung, der Wiedergabe auf
photomechanischem oder ähnlichem Wege und der Speicherung in Datenverarbeitungsanlagen bleiben,
auch bei nur auszugsweiser Verwendung, vorbehalten.
Technische Änderungen jederzeit vorbehalten.
5.2 Mangelhaftungsansprüche / Garantie
Neben den gesetzlichen Mangelhaftungsansprüchen des Käufers gegenüber dem Verkäufer, gewährt Ihnen
der Hersteller des Produktes, die Firma OPTIMUM GmbH, Robert-Pfleger-Straße 26, D-96103 Hallstadt,
keine weiteren Garantien, sofern sie nicht hier aufgelistet oder im Rahmen einer einzelnen, vertraglichen
Regel zugesagt wurden.
Die Abwicklung der Haftungs- oder Garantieansprüche erfolgt nach Wahl der Firma OPTIMUM GmbH
entweder direkt mit der Firma OPTIMUM GmbH oder aber über einen ihrer Händler.
Defekte Produkte oder deren Bestandteile werden entweder repariert oder gegen fehlerfreie ausge-
tauscht. Ausgetauschte Produkte oder Bestandteile gehen in unser Eigentum über.
Voraussetzung für Haftungs- oder Garantieansprüchen ist die Einreichung eines maschinell erstellten
Original-Kaufbeleges, aus dem sich das Kaufdatum, der Maschinentyp und gegebenenfalls die Serien-
Wellenmutter Haltescheibe
Gegendruckscheibe
Antriebswelle

Version 1.0.2 - 2021-5-5 17Originalbetriebsanleitung
GZ Schleifmaschinen DE
GZ_DE.fm
nummer ergeben müssen. Ohne Vorlage des Originalkaufbeleges können keine Leistungen erbracht
werden.
Von den Haftungs- oder Garantieansprüchen ausgeschlossen sind Mängel, die aufgrund folgender
Umstände entstanden sind:
- Nutzung des Produkts außerhalb der technischen Möglichkeiten und der bestimmungsgemäßen Ver-
wendung, insbesondere bei Überbeanspruchung des Gerätes
- Selbstverschulden durch Fehlbedienung bzw. Missachtung unserer Betriebsanleitung
- nachlässige oder unrichtige Behandlung und Verwendung ungeeigneter Betriebsmittel
- nicht autorisierte Modifikationen und Reparaturen
- ungenügende Einrichtung und Absicherung der Maschine
- Nichtbeachtung der Installationserfordernisse und Nutzungsbedingungen
- atmosphärische Entladungen, Überspannungen und Blitzschlag sowie chemische Einflüsse
Ebenfalls unterliegen nicht den Haftungs- oder Garantieansprüchen:
- Verschleißteile und Teile, die einem normalen und bestimmungsgemäßen Verschleiß unterliegen, wie
beispielsweise Keilriemen, Kugellager, Leuchtmittel, Filter, Dichtungen u.s.w.
- nicht reproduzierbare Softwarefehler
Leistungen, die die Firma OPTIMUM GmbH oder einer ihrer Erfüllungsgehilfen zur Erfüllung im Rahmen
einer zusätzlichen Garantie erbringen, sind weder eine Anerkennung eines Mangels noch eine Anerken-
nung der Eintrittspflicht. Diese Leistungen hemmen und/oder unterbrechen die Garantiezeit nicht.
Gerichtsstand unter Kaufleuten ist Bamberg.
Sollte eine der vorstehenden Vereinbarungen ganz oder teilweise unwirksam und/oder nichtig sein, so
gilt das als vereinbart, was dem Willen des Garantiegebers am nächsten kommt und ihm Rahmen der
durch diesen Vertrag vorgegeben Haftungs- und Garantiegrenzen bleibt.
5.3 Entsorgungshinweis / Wiederverwertungsmöglichkeiten:
Entsorgen Sie ihr Gerät bitte umweltfreundlich, indem Sie Abfälle nicht in die Umwelt sondern fachgerecht
entsorgen.
Bitte werfen Sie die Verpackung und später das ausgediente Gerät nicht einfach weg, sondern entsorgen Sie
beides gemäß der von Ihrer Stadt-/Gemeindeverwaltung oder vom zuständigen Entsorgungsunternehmen
aufgestellten Richtlinien.
5.3.1 Außerbetrieb nehmen
VORSICHT!
Ausgediente Geräte sind sofort fachgerecht außer Betrieb zu nehmen, um einen spätern Missbrauch
und die Gefährdung der Umwelt oder von Personen zu vermeiden.
Ziehen Sie den Netzstecker.
Durchtrennen Sie das Anschlusskabel.
Entfernen Sie alle umweltgefährdende Betriebsstoffe aus dem Alt-Gerät.
Entnehmen Sie, sofern vorhanden, Batterien und Akkus.
Demontieren Sie die Maschine gegebenenfalls in handhabbare und verwertbare Baugruppen und
Bestandteile.
Führen Sie die Maschinenkomponenten und Betriebsstoffe dem dafür vorgesehenen Entsor-
gungswegen zu.
5.3.2 Entsorgung der Neugeräte-Verpackung
Alle verwendeten Verpackungsmaterialien und Packhilfsmittel der Maschine sind recyclingfähig und müssen
grundsätzlich der stofflichen Wiederverwertung zugeführt werden.
Das Verpackungsholz kann einer Entsorgung oder Wiederverwertung zugeführt werden.
Verpackungsbestandteile aus Karton können zerkleinert zur Altpapiersammlung gegeben werden.
Die Folien sind aus Polyethylen (PE) oder die Polsterteile aus Polystyrol (PS). Diese Stoffe können nach
Aufarbeitung wiederverwendet werden, wenn Sie an eine Wertstoffsammelstelle oder an das für Sie
zuständige Entsorgungsunternehmen weitergegeben werden.

Version 1.0.2 - 2021-5-518 Originalbetriebsanleitung
GZ Schleifmaschinen
DE
GZ_DE.fm
Geben Sie das Verpackungsmaterial nur sortenrein weiter, damit es direkt der Wiederverwendung zugeführt
werden kann.Entsorgung des Altgerätes
INFORMATION
Tragen Sie bitte in Ihrem und im Interesse der Umwelt dafür Sorge, dass alle Bestandteile der Maschine nur
über die vorgesehenen und zugelassenen Wege entsorgt werden.
Beachten Sie bitte, dass elektrische Geräte eine Vielzahl wiederverwertbarer Materialien sowie
umweltschädliche Komponenten enthalten. Tragen Sie dazu bei, dass diese Bestandteile getrennt und
fachgerecht entsorgt werden. Im Zweifelsfall wenden Sie sich bitte an ihre kommunale Abfallentsorgung. Für
die Aufbereitung ist gegebenenfalls auf die Hilfe eines spezialisierten Entsorgungsbetriebs zurückzugreifen.
5.3.3 Entsorgung der elektrischen und elektronischen Komponenten
Bitte sorgen Sie für eine fachgerechte, den gesetzlichen Vorschriften entsprechende Entsorgung der
Elektrobauteile.
Das Gerät enthält elektrische und elektronische Komponenten und darf nicht als Haushaltsmüll entsorgt
werden. Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und die Umsetzung in
nationales Recht, müssen verbrauchte Elektrowerkzeuge und Elektrische Maschinen getrennt gesammelt
und einer umweltgerechten Wiederverwertung zugeführt werden.
Als Maschinenbetreiber sollten Sie Informationen über das autorisierte Sammel- bzw. Entsorgungssystem
einholen, das für Sie gültig ist.
Bitte sorgen Sie für eine fachgerechte, den gesetzlichen Vorschriften entsprechende Entsorgung der
Batterien und/oder der Akkus. Bitte werfen Sie nur entladene Akkus in die Sammelboxen beim Handel oder
den kommunalen Entsorgungsbetrieben.
5.4 Entsorgung über kommunale Sammelstellen
Entsorgung von gebrauchten, elektrischen und elektronischen Geräten
(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem
separaten Sammelsystem für diese Geräte).
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als
normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von
elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsche Entsorgung gefährdet. Materialrecycling hilft den Verbrauch von
Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer
Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft
haben.
5.5 Produktbeobachtung
Wir sind verpflichtet, unsere Produkte auch nach der Auslieferung zu beobachten.
Bitte teilen Sie uns alles mit, was für uns von Interesse ist:
Veränderte Einstelldaten
Erfahrungen mit der Schleifmaschine, die für andere Benutzer wichtig sind.
Wiederkehrende Störungen der Schleifmaschine.

GZ_CE_de.fm
EG - Konformitätserklärung
nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A
Der Hersteller /
Inverkehrbringer: Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
D - 96103 Hallstadt
erklärt hiermit, dass folgendes Produkt
Produktbezeichnung: Schleifmaschine
Typenbezeichnung: GZ20C | GZ25C | GZ20D | GZ20D GZ20CD | GZ25D |
GZ25CD | GZ25DD | GZ30D | GZ30DD
Schleifmaschine für Privatpersonen, sowie Handwerks- und Industriebetriebe, die allen einschlägigen
Bestimmungen der oben genannten Richtlinie 2006/42/EG sowie den weiteren angewandten Richtlinien
(nachfolgend) - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht.
Folgende weitere EU-Richtlinien wurden angewandt: EMV-Richtlinie 2014/30/EU ; Beschränkung der
Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten 2015/863/EU
Die Schutzziele der EG-Richtlinie 2006/42/EG werden eingehalten.
Folgende harmonisierte Normen wurden angewandt:
EN 62841-3-4:2020-09: Sicherheit transportabler motorbetriebener Elektrowerkzeuge - Besondere
Anforderungen für Tischschleifmaschinen, transportable Tischschleifmaschinen, die mit einem oder zwei
Einsatzwerkzeugen wie folgt ausgerüstet werden können: - Schleifscheiben Form 1 entsprechend ISO
603-4 mit einem Durchmesser bis zu 310 mm und einer Dicke bis zu 55 mm; - Drahtbürsten mit einem
Durchmesser bis zu 310 mm und einer Dicke bis zu 55 mm; - Polierscheiben mit einem Durchmesser bis
zu 310 mm; und mit einer Umfangsgeschwindigkeit jeglicher Einsatzwerkzeuge zwischen 10 m/s und 50
m/s.
EN 50370-1:2005
Elektromagnetische Verträglichkeit (EMV) - Produktfamiliennorm für Werkzeugmaschinen - Teil 1:
Störaussendung
EN 60204-1:2006/A1:2009
Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen - Teil 1: Allgemeine Anforderungen
(IEC 60204-1:2005/A1:2008)
EN ISO 13849 - Sicherheit von Maschinen - Sicherheitsbezogene Teile von Steuerungen
EN ISO 12100:2010
Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobeurteilung und Risikominderung (ISO
12100:2010)
Dokumentationsverantwortlicher: Kilian Stürmer,
Tel.: [phone] - 800
Anschrift: Dr.-Robert-Pfleger-Str. 26
D - 96103 Hallstadt
Hallstadt, 2021-05-05
Kilian Stürmer
(Geschäftsführer)

DE
GZV20_CE_de.fm
EG - Konformitätserklärung
nach Maschinenrichtlinie 2006/42/EG Anhang II A
Der Hersteller / Inverkehrbringer: Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
D - 96103 Hallstadt
erklärt hiermit, dass folgendes Produkt
Produktbezeichnung: GZ20C | GZ25C | GZ20D | GZ20D GZ20CD | GZ25D | GZ25CD
GZ25DD | GZ30D | GZ30DD
mit Drehzahl geregeltem Antrieb
allen einschlägigen Bestimmungen der oben genannten Richtlinie sowie den weiteren angewandten
Richtlinien (nachfolgend) - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen -
entspricht.
Beschreibung:
Drehzahl geregelte Schleifmaschine für Handwerks- und Industriebetriebe, die allen einschlägigen
Bestimmungen der oben genannten Richtlinie 2006/42/EG sowie den weiteren angewandten Richtlinien
(nachfolgend) - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht.
Folgende weitere EU-Richtlinien wurden angewandt:
EMV-Richtlinie 2014/30/EU ; Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten 2015/863/EU
Folgende harmonisierte Normen wurden angewandt:
EN 62841-3-4:2020-09: Sicherheit transportabler motorbetriebener Elektrowerkzeuge - Teil 2-4: Besondere
Anforderungen für Tischschleifmaschinen
EN 60204-1:2019-06 - Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen - Teil 1:
Allgemeine Anforderungen
EN 50370-1:2005 - Elektromagnetische Verträglichkeit (EMV) - Produktfamiliennorm für
Werkzeugmaschinen - Teil 1: Störaussendung
EN 50370-2 - Elektromagnetische Verträglichkeit (EMV) - Produktfamiliennorm für Werkzeugmaschinen -
Teil 2: Störfestigkeit
EN 55011:2016 + A1:2017 - Industrielle, wissenschaftliche Hochfrequenzgeräte, Funkstörungen -
Grenzwerte und Messverfahren - Klasse A
EN 61000-3-2 - Elektromagnetische Verträglichkeit (EMV) - Teil 3-2: Grenzwerte - Grenzwerte für
Oberschwingungsströme (Geräte-Eingangsstrom <= 16 A je Leiter)
EN 61000-3-3 - Elektromagnetische Verträglichkeit (EMV) - Teil 3-3: Grenzwerte - Begrenzung von
Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannungs-
Versorgungsnetzen für Geräte mit einem Bemessungsstrom <= 16 A je Leiter, die keiner
Sonderanschlussbedingung unterliegen
EN ISO 13849 - Sicherheit von Maschinen - Sicherheitsbezogene Teile von Steuerungen
EN ISO 12100:2013 - Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobeurteilung und
Risikominderung.
Name und Anschrift der Person, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen:
Kilian Stürmer, Tel.: [phone] - 800
Kilian Stürmer (Geschäftsführer)
Hallstadt, den 2021-05-05
