Optimus UP120M4 User manual

AMPLIFICADOR UP120M4
UP120M4
3
ÍNDICE.
1. Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2. Vista frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. Vista posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4. Diagrama de bloques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
5. Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

AMPLIFICADOR UP120M4
UP120M4
4
1. INTRODUCCIÓN.
El modelo UP-120M4 está constituido por 4 amplificadores de 120 Wats R.M.S. ubicados en un
mismo chasis.
Indicado para ser utilizado en instalaciones de megafonía, avisos de emergencia, música
ambiental y reproducción de la palabra, destacan por su robustez y fiabilidad.
Cada amplificador lleva incorporada una protección contra cortocircuito / sobrecarga en la línea
de altavoces, así como una protección térmica para evitar averías por calentamiento excesivo.
Ocupan 3U en armarios Rack Standard de 19". Se recomienda montar paneles perforados de
1U intercalados.

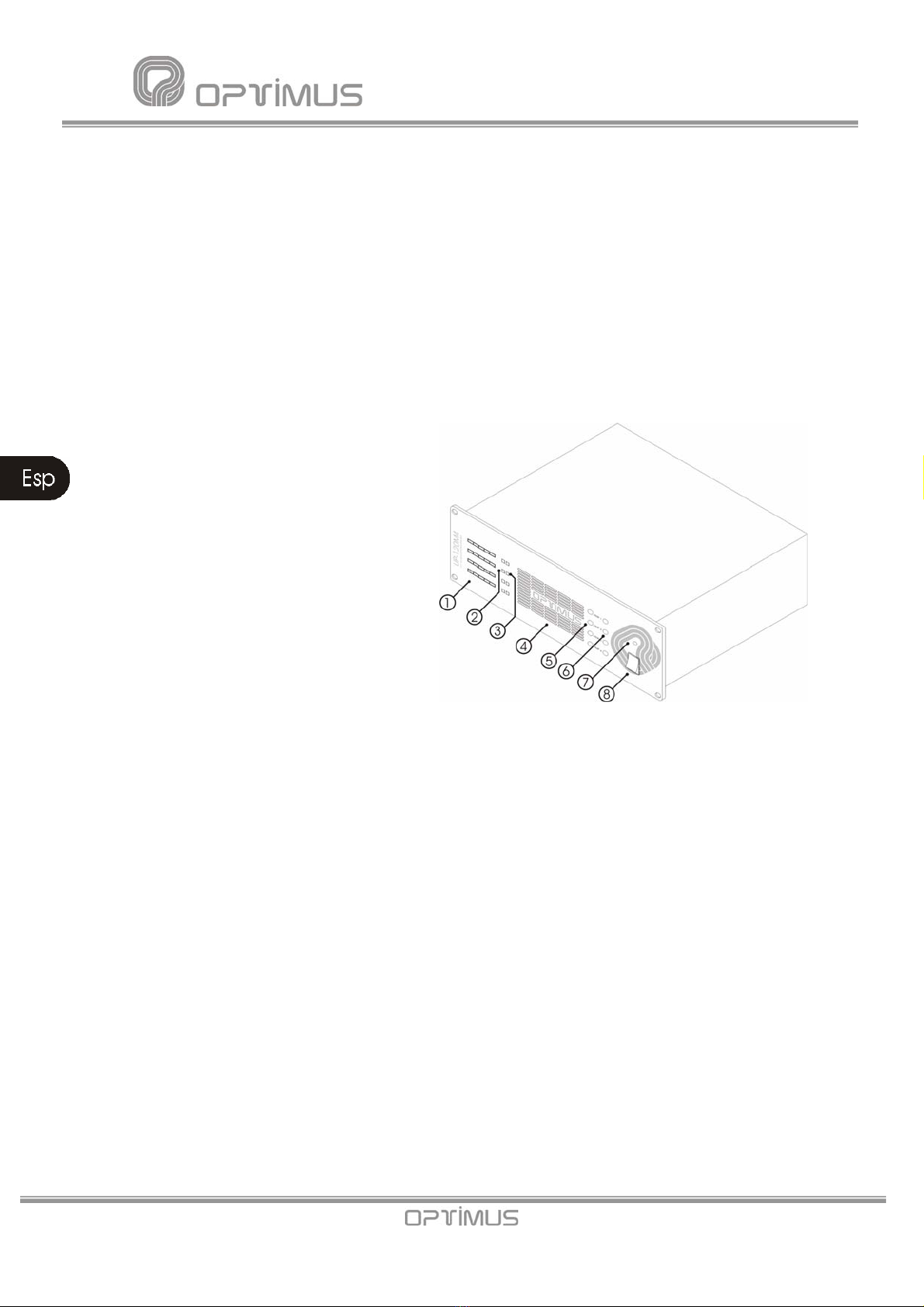

2. VISTA FRONTAL.
(1) INDICADORES DE NIVEL.
Indican la potencia entregada a la línea.
El LED marcado 0 dB refleja el punto
donde el amplificador da la máxima
potencia.
(2) INDICADORES DE PRIORIDAD.
Se iluminan cuando el canal de Priority es
seleccionado, es decir: cuando se une el
pin n. 6 con el pin n. 8 en el conector
RJ45 de la Entrada de Prioridad.
(3) INDICADORES DE PROTECCIÓN.
Se iluminan cuando actúa la Protección, pudiendo ser debido a una sobrecarga o
cortocircuito en la línea de altavoces.
(4) ENTRADA DE VENTILACIÓN.
No obstruir bajo ningún concepto.
(5) CONTROLES DE VOLUMEN DE ENTRADAS DE PRIORITY.
Girándolos en el sentido de las agujas del reloj, aumentan el volumen de los canales de
Prioridad. Potenciómetros ajustables con destornillador.
(6) CONTROLES DE VOLUMEN DE ENTRADAS DE PROGRAM.
Girándolos en el sentido de las agujas del reloj, aumentar el volumen del canal de programa.
Potenciómetros ajustables con destornillador.
(7) INDICADOR ON/OFF.
Se ilumina cuando el amplificador está funcionando tanto en alimentación de Red como de
Batería.
(8) INTERRUPTOR ON/OFF.
Conecta y desconecta el amplificador solo en caso de que esté alimentado por la RED de
230Vca. Si funciona alimentado por batería este interruptor no actúa.
Fig. 1

AMPLIFICADOR UP120M4
UP120M4
5

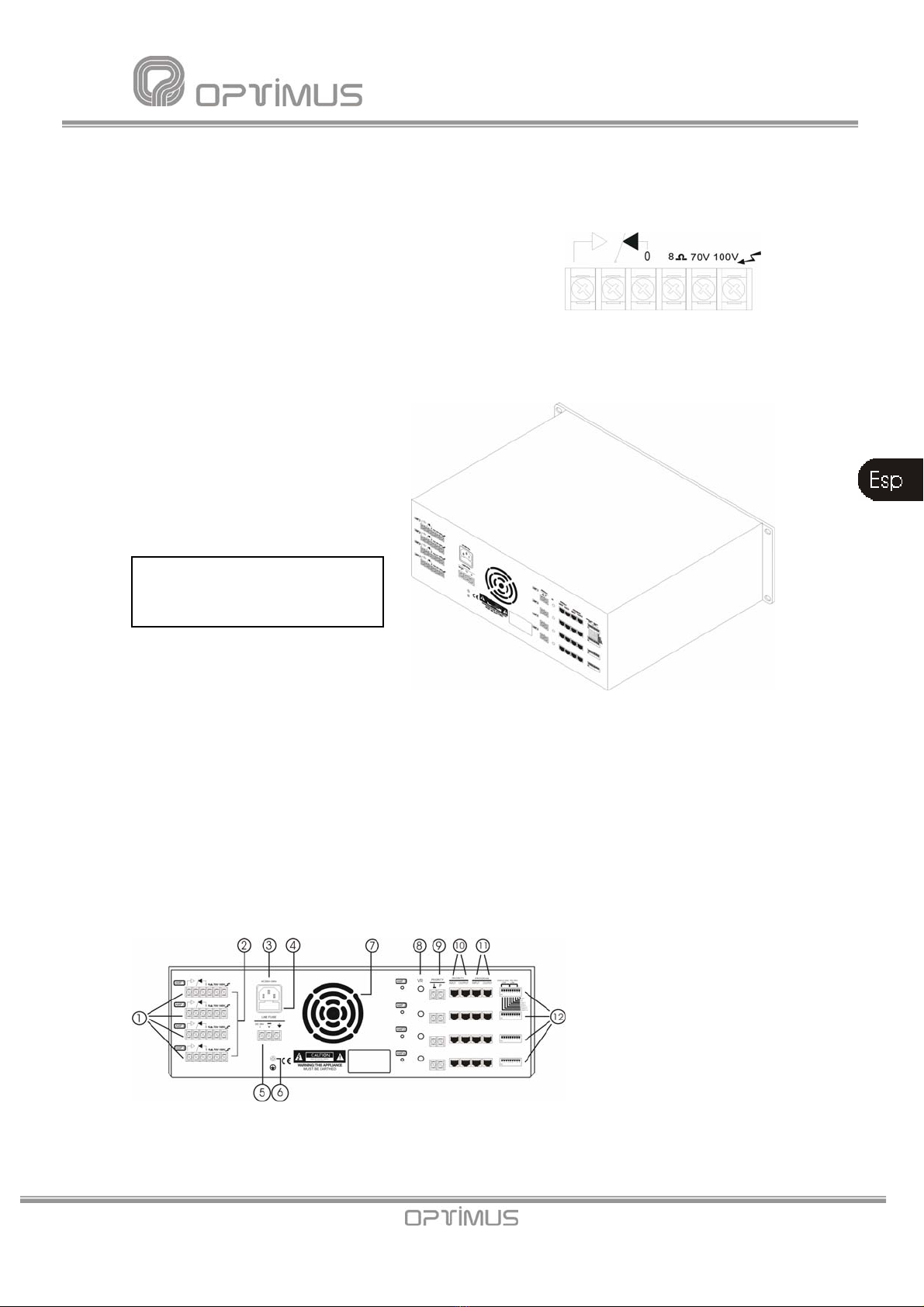

3. VISTA POSTERIOR.
(1) RELÉS AUXILIARES DE SEGURIDAD DE AVISOS.
Conmutan cuando se activan los correspondientes
contactos de prioridad de las entradas de los canales
PRIORITY.
(2) SALIDAS LÍNEA DE ALTAVOCES.
Las salidas de línea de Altavoces se efectúan mediante transformadores que disponen de
salidas de baja impedancia (8 Ohms) y alta Impedancia (70-100 V).
La conexión se hace entre el terminal "0" (común) y el correspondiente a la impedancia o
tensión escogida.
(3) CONEXIÓN A LA RED DE 230
V.c.a.
La placa posterior dispone de una
base macho para la alimentación
CEE22 que permite conectarlo a la
red mediante el cable suministrado.
(4) FUSIBLE DE RED.
Se encuentra situado en el cajetín
inferior de la base de alimentación. El
mismo cajetín contiene fusible de recambio.
(5) ENTRADA ALIMENTACIÓN CON BATERÍA.
Esta alimentación permite el uso de estos aparatos en instalaciones de seguridad, conectando
una batería de 24 Vcc.
El interruptor ON/OFF no corta la alimentación de la batería.
(6) CONEXIÓN DE LA MASA AL CHASIS.
En toda instalación de megafonía es muy importante que haya un solo punto de unión entre la
masa de señal y el contacto de tierra de la red.
Si la instalación de megafonía está compuesta por varios aparatos, probablemente tendrán los
chasis unidos, bien mediante el terminal de tierra de la conexión a la red, o bien porque estén
montados en un armario rack.
Si las masas están también
unidas por los circuitos de
señal, es aconsejable quitar el
puente entre la masa y el
chasis de todos los aparatos
excepto uno.
Fig. 2
Fig. 3
Fig. 3a
Atención: Este aparato no
puede estar expuesto al agua
o a salpicaduras

AMPLIFICADOR UP120M4
UP120M4
6
(7) SALIDA DE VENTILACIÓN
No obstruir esta salida bajo ningún concepto.
Equipado con un ventilador en la parte posterior, el cual permanece siempre en
funcionamiento, modificando su velocidad según la temperatura que va alcanzando el equipo.
(8) AJUSTE OSCILADORES OPCIONALES OSC-02
Si en el UP120M4 se han instalado circuitos osciladores OSC-02 (circuitos opcionales
necesarios para la supervisión de líneas), estos controles permiten ajustar el nivel de la señal
de oscilación.
Para efectuar el ajuste, siga los pasos indicados en el manual de la carta DALA-01/DA. El
ajuste debe realizarse con la línea de altavoces correspondiente cargada.
Colocación de los circuitos osciladores. Siga los pasos que marca la figura 4.
Fig. 4

AMPLIFICADOR UP120M4
UP120M4
7
(9) REGLETA PRIORITY CONTROL
Estos contactos permiten la activación de la prioridad del amplificador, facilitando el cableado
de la instalación. El diagrama de bloques muestra el ejemplo de una instalación con 4 zonas.
Cada zona está conectada a una sección, con distinta funcionalidad; ( Ver figura 5).
SECCIÓN 1: El selector de zonas activa la prioridad (zona 1). La señal de audio procede del
micrófono 1.
SECCION 2: El selector de zonas activa la prioridad (zona 2). La señal de audio procede del
micro 1 a través de la salida de prioridad de la sección 1.
SECCION 3: Prioridad y señal de audio están directamente conectadas al micrófono 2.
SECCION 4: El contacto de prioridad es activado por el selector de zonas (zona 4). La señal de
audio procede del micro 2 a través de la salida de prioridad de la sección 3.
(10) CANALES DE PRIORIDAD y (11) CANALES
DE PROGRAMA.
Los dos canales de entrada (PROGRAM y
PRIORITY) de cada amplificador utilizan 4
conectores del tipo RJ45 conectados en paralelo 2
a 2.
De este modo, pueden proporcionar señal a otras
etapas de potencia ( Ver figura 6).
Para su conexión debe utilizarse cable STP de
Cat 5.La principal característica de este tipo de
cable es su muy baja impedancia, de manera que
permite una respuesta frecuencial
excepcionalmente plana incluso para largas
distancias, cumpliendo con las prestaciones de
CMRR y "Crosstalk" requeridas para audio
analógico.
Fig. 5
Fig. 6

AMPLIFICADOR UP120M4
UP120M4
8
Las entradas de señal son balanceadas por transformador y tienen una sensibilidad de 0 dBu
(775mV).El pin n.º 3 proporciona una tensión de 24 Vcc que puede utilizarse para alimentar
dispositivos de bajo consumo. La corriente máxima suministrada es de 200 mA. en cada canal.
En el canal de PRIORITY, al unir el pin nº 6 con el pin nº 8 se activa el sistema de prioridad, y
se activa el relé auxiliar de seguridad de avisos. A través del pin número 6 del conector
PRIORITY OUTPUT, puede transmitirse el control de prioridad a otras etapas de potencia,
siempre en función de la posición de los dipswitchs 7 y 8 (Ver apartado 3. VISTA POSTERIOR,
núm. 9).
12) DIPSWITCH.
SHIELD - GND LINK
(dipswitchs núm. 1, 2, 3 y 4).
Estos 4 dipswitchs permiten separar
la pantalla del cable de la masa
interna del aparato para cada uno de
los conectores RJ-45. Normalmente
están en posición ON (pantalla y
masa del aparato unidas). Para
separarlas debe situarse el dipswitch
correspondiente en OFF.
PRI-PRO LINK (dipswitchs núm. 5 y 6).
Estos dos dipswitchs unen internamente la señal de audio H y la señal de audio C (cuando la
entrada es balanceada) presentes en la salida de prioridad (PRIORITY OUTPUT) con la
entrada de programa (PROGRAM INPUT). Normalmente están en posición OFF(señales de
audio separadas). Para unirlas debe situarse el dipswitch correspondiente en ON.
PRIORITY CONTROL IN (dipswitch núm. 7)
En posición OFF, deshabilita el contacto de
prioridad del conector RJ PRIORITY INPUT
en su sección pero se mantiene la prioridad
en el conector RJ PRIORITY OUTPUT.
PRIORITY CONTROL OUT (dipswitch núm.
8).
En posición OFF, deshabilita el contacto de
prioridad del conector RJ PRIORITY
OUTPUT.
JPA (dipswitchs num. 9)
Colocar en posición OFF cuando el equipo
lleva incorporados los osciladores.
Fig. 7
Fig. 8a
Fig. 8b

AMPLIFICADOR UP120M4
UP120M4
9

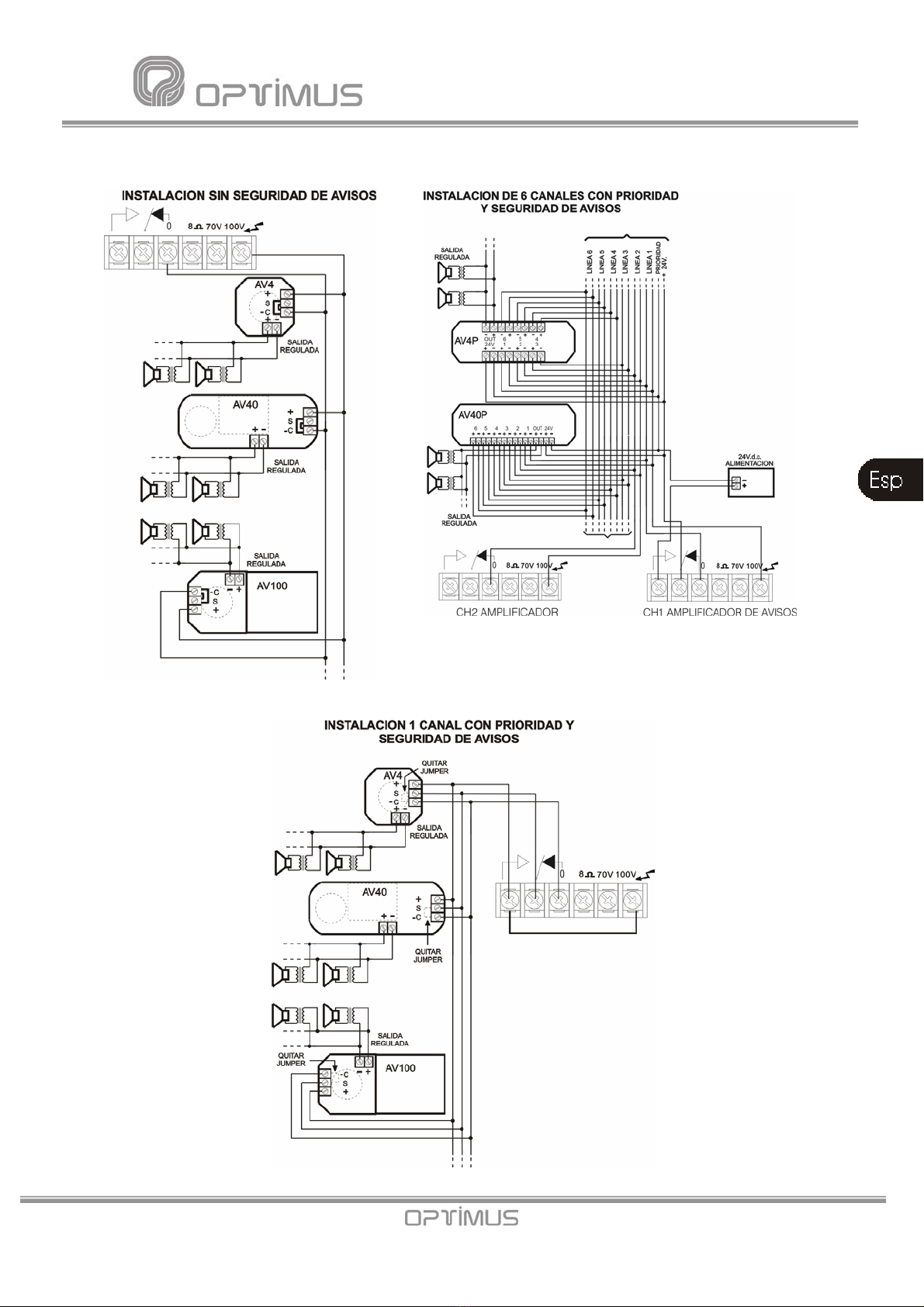

4. CONEXIONADO CON ATENUADORAS

AMPLIFICADOR UP120M4
UP120M4
10

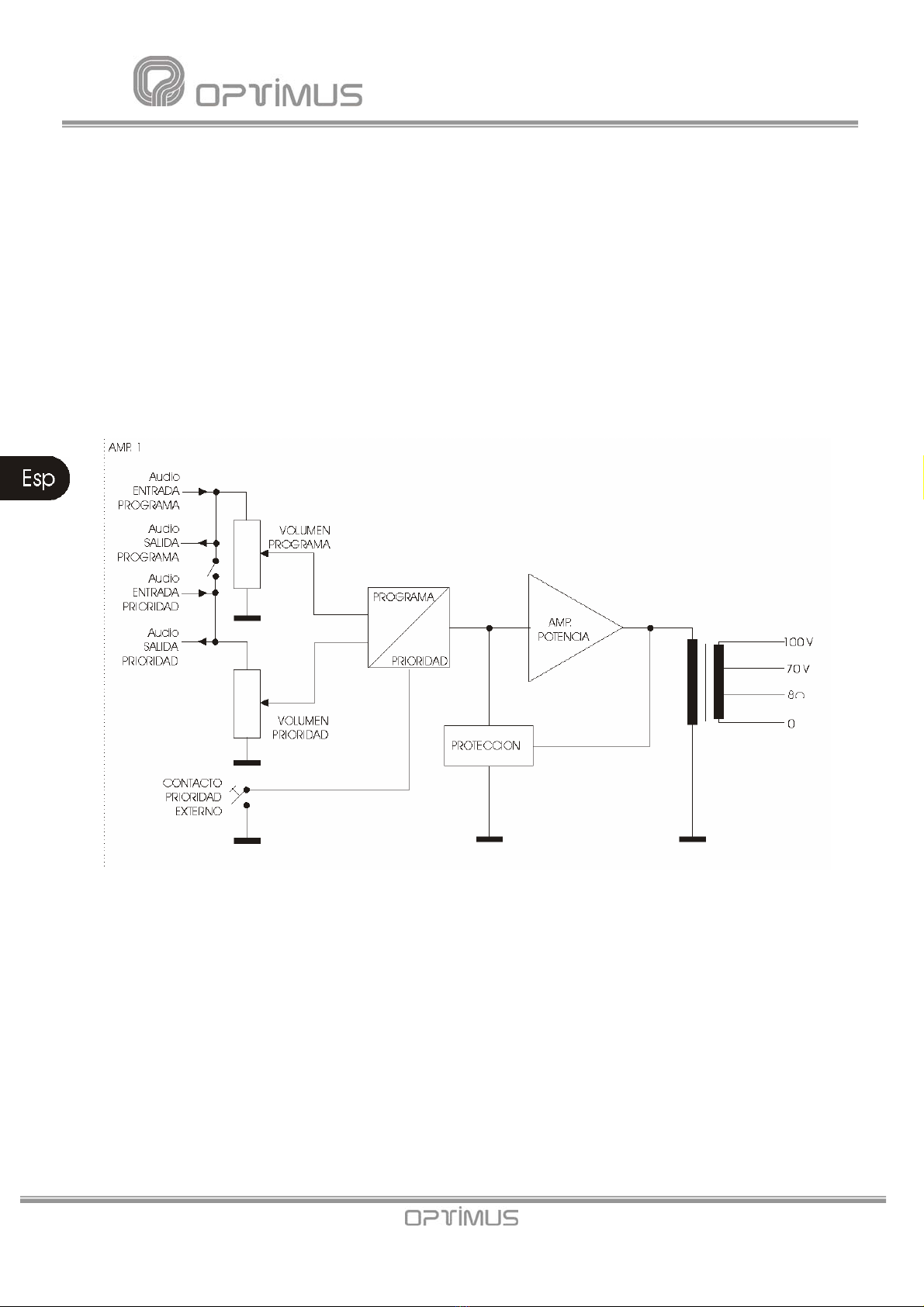

5. DIAGRAMA DE BLOQUES

AMPLIFICADOR UP120M4
UP120M4
11
6. CARACTERÍSTICAS TÉCNICAS DE CADA SECCIÓN
UP120M4
Potencia de salida R.M.S. 120W
Potencia de salida I.H.F. 175W
Distorsión armonica total inf. a 0.6% a 1 kHz
Ancho de banda 55 Hz a 18 kHz
Relación señal / ruido 80dB
Entradas 1 programa (0dB)
1 prioridad (0dB)
Sensibilidad entradas 775mV ( programa y prioridad)
Salida línea de altavoces 100V, 70V, 8 ohmios
Controles Volúmenes de programa y de prioridad
Alimentación red 230 V.c.a
Alimentación batería 24 V.c.c
Consumo vacío total 4 secciones 56VA
Consumo plena carga total 4
secciones 1400VA
Activación del ventilador Ventilación continua, con variación de la velocidad
según la temperatura
Dimensiones (mm) 482 x 360 x 133 mm
Unidades de rack 3 Unidades
Peso 25.3kg
Acabados Placa frontal de aluminio anodizado negro.
Tapa de acero esmaltado negro.

UP120M4 AMPLIFIER
UP120M4
12
INDEX
1. Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2. Front view . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3. Rear view . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4. Block diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5. Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

UP120M4 AMPLIFIER
UP120M4
13
1. INTRODUCTION.
The UP-120M4 model is made up of 4 amplifiers of 120 Watts R.M.S. each, housed in the same
frame.
Suitable for use in public address installations, emergency paging, background music and
speech reproduction systems. Their toughness and reliability must be outlined as well.
Each amplifier includes a protection against short-circuits / over-loadings in the loudspeakers
line, as well as a thermal protection to avoid damages due to over-heating.
They occupy 3U when mounted in a 19” Standard Rack Cabinet. When Rack mounted, it is
recommended to install 1U perforated panels between them.

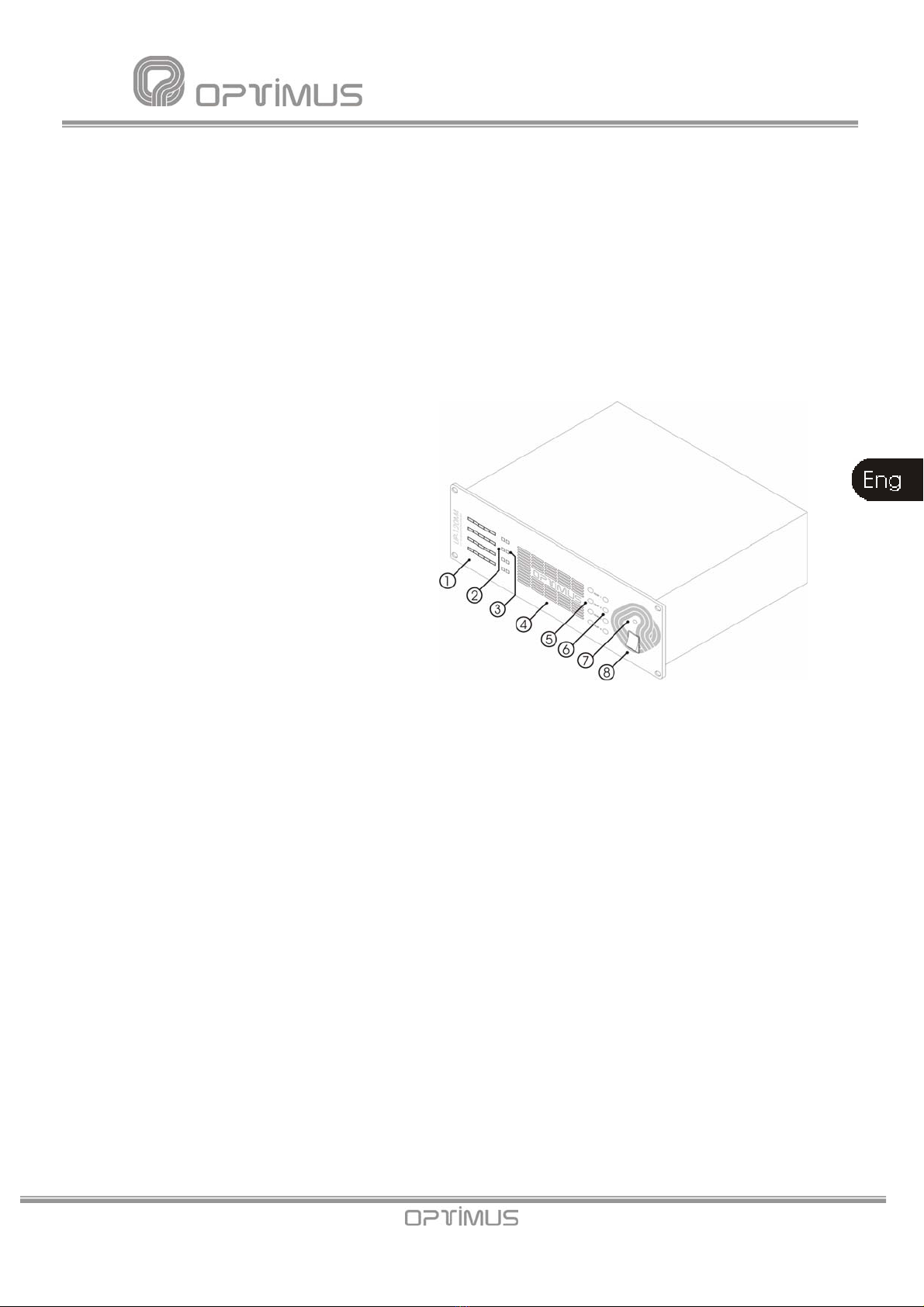

2. FRONT VIEW.
(1) LEVEL INDICATORS.
To indicate the power delivered to the line.
The LED marked as 0 dB indicated the
maximum power given by the amplifier.
(2) PRIORITY INDICATORS.
They light when the Priority channel is
selected, it is: when the pin n. 6 is joined
to the pin n. 8 in the RJ45 connector of the
Priority Input.
(3) PROTECTION INDICATORS.
They light when the Protection is operating
due either to an over-loading or to a short-circuit in the loudspeakers line.
(4) VENTILATION INPUT.
Do not obstruct under no circumstances.
(5) PRIORITY INPUTS VOLUME CONTROLS.
Turn them clockwise to increase the volume of the Priority channels. The potentiometers can be
adjusted by using a screwdriver.
(6) PROGRAM INPUTS VOLUME CONTROLS.
Turn them clockwise to increase the volume of the Program channel. The potentiometers can
be adjusted by using a screwdriver.
(7) ON/OFF LED INDICATOR.
It lights when the amplifier is in operation, either by Battery or Mains.
(8) ON/OFF SWITCH.
It switches on/off the amplifier only if the power is supplied by the 230 Vac mains. This switch is
not operational when the amplifier is supplied by battery.
Fig. 1

UP120M4 AMPLIFIER
UP120M4
14

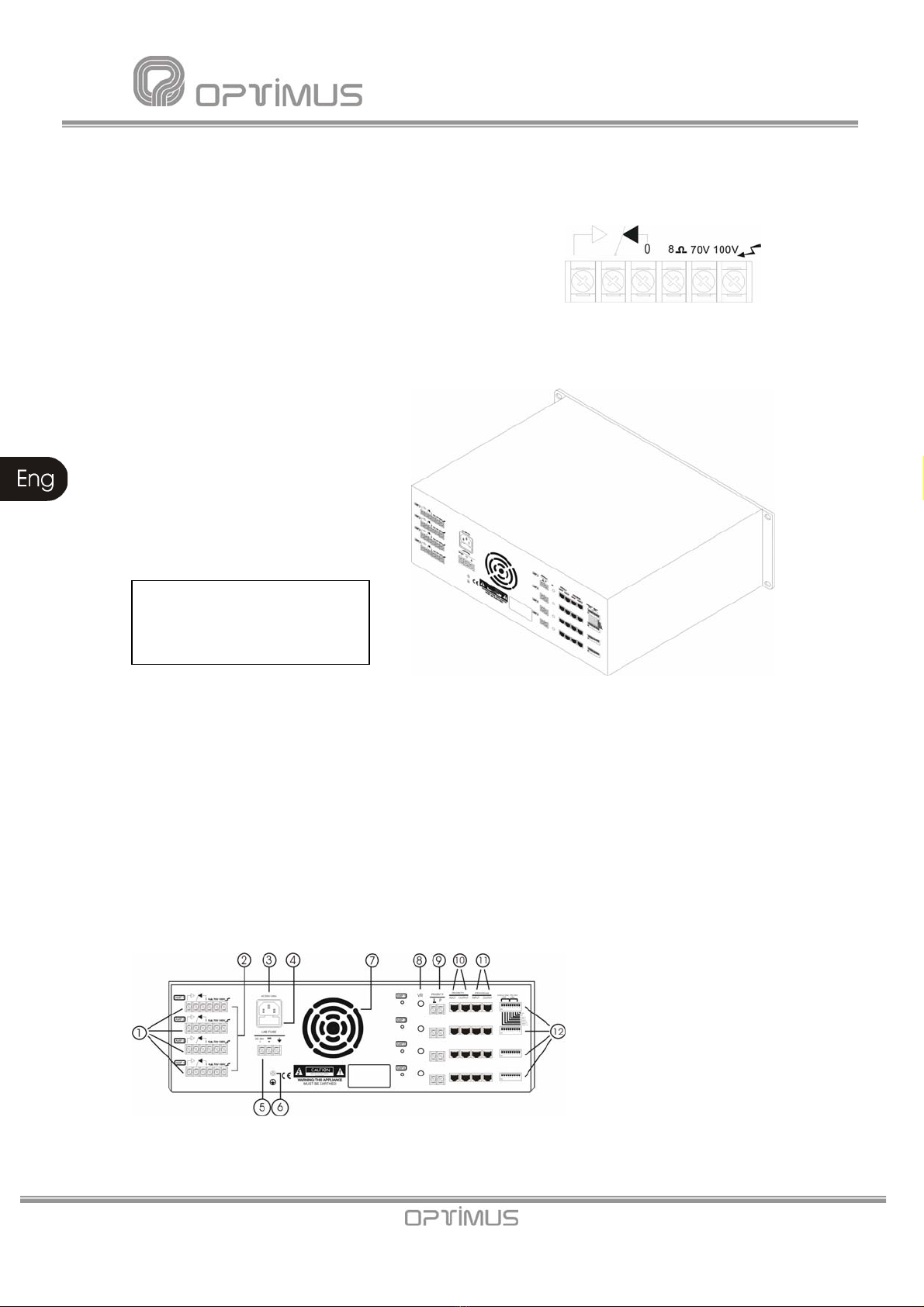

3. REAR VIEW.
(1) SECURITY PAGING AUXILIARY RELAYS.
They are switched when the corresponding priority contacts
of the PRIORITY channels are activated.
(2) LOUDSPEAKERS LINE OUTPUTS.
The Loudspeakers line outputs are done by means of transformers with low impedance outputs
(8 Ohms) and high impedance outputs (70-100 V).
The connection is made between the
"0" (common) terminal and the one
corresponding to the chosen
impedance or voltage.
(3) CONNECTION TO THE 230 V.a.c.
MAINS.
The rear panel has a male base for
the CEE22 supply which allows its
connection to the mains by means of
the cable included.
(4) MAINS FUSE.
It is located into the lower box of the power supply base. In the same box there is a replacement
fuse as well.
(5) BATTERY SUPPLY INPUT.
This supply allows the use of these amplifiers in security installations, connecting the same to a
24 V.d.c. battery.
The ON/OFF switch doesn't cut the supply from the battery.
(6) CONNECTION OF THE GROUND TO THE FRAME.
In all P.A. installations, it is very important to have only a joining point between the signal
ground and the mains ground contact.
If the P.A. installation is made up of several equipments, they will probably have the frames
joined either by means of the ground terminal of the mains connection, or because they are
mounted in a rack cabinet.
If the grounds are also joined
by the signal circuits, it is
advisable to remove the
jumper between the ground
and the frame of all
equipments excepting one.
Fig. 2
Fig. 3
Fig. 3a
Attention: this equipment
cannot be splashed or
exposed to water.

UP120M4 AMPLIFIER
UP120M4
15
(7) VENTILATION OUTPUT.
Do not obstruct this output under no circumstances.
There is a fan in the rear panel, always in operation, changing its speed depending on the
temperature reached in the equipment.
(8) ADJUSTMENT OF OPTIONAL OSCILLATORS.
If OSC-02 (optional circuits needed for the lines supervision) are installed into the UP120M4,
these controls allow adjusting the oscillation signal level.
To do the adjustment, follow the steps indicated in the manual of the DALA-01/DA card. The
adjustment must be done with the corresponding loudspeakers line loaded.
Place the oscillators circuits. Follow the steps shown in the figure 4
Fig. 4

UP120M4 AMPLIFIER
UP120M4
16
(9) PRIORITY CONTROL TERMINAL BLOCK
These contacts allow the activation of the amplifier priority, facilitating the installation wiring.
The block diagram shows an example of installation with four zones. Each zone is connected to
one section with different functions; (See figure 5).
SECTION 1. The zones selector activates the priority (zone 1). The audio signal is given by
micro 1.
SECTION 2. The zones selector activates the priority (zone 2). The audio signal comes from
microphone 1 trough the priority out of section 3.
SECTION 3. The priority contact and audio signal are directly connected to microphone 2.
SECTION 4. The priority contact is activated by the zones selector (zone 4). The audio signal
comes from micro 2 from the priority output of the section 3.
(10) PRIORITY CHANNELS & (11) PROGRAM
CHANNELS.
The two input channels (PROGRAM & PRIORITY) from
each amplifier use 4 RJ45 type connectors in parallel 2
to 2.
This way, they can provide signal to other power units
(see figure 6).
For the connection, you must use STP Cat 5 cable,
which main feature is that it has a very low impedance,
which allows to have an exceptionally flat frequency
response even for long distances, and to comply with the
CMRR & Crosstalk features required for the analogical
audio systems.

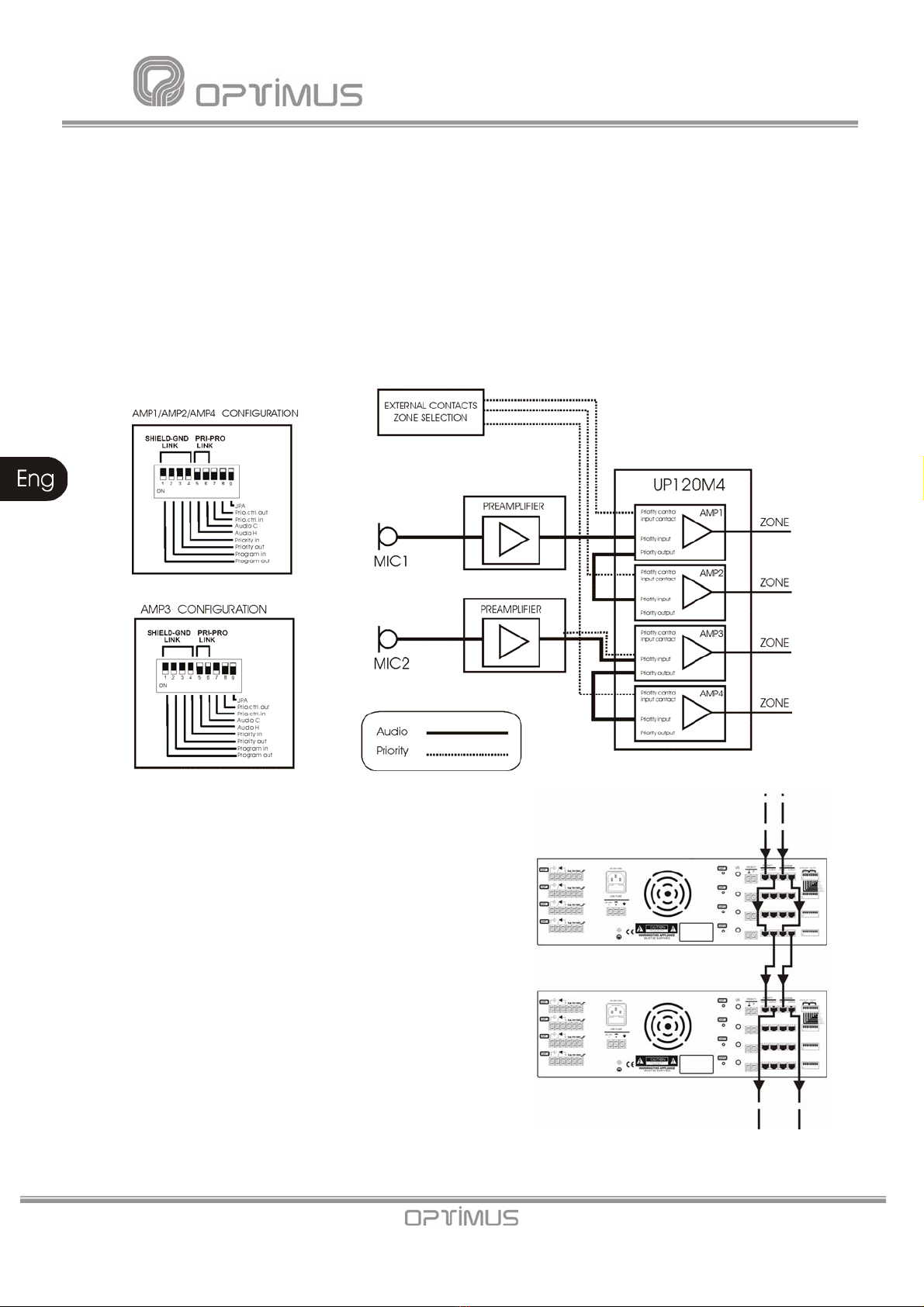

Fig. 5
Fig. 6

UP120M4 AMPLIFIER
UP120M4
17
The signal inputs are balanced by transformer and have a sensitivity of 0 dBu (775mV). The
pin n.º 3 provides a 24 Vdc voltage which can be used to supply devices of low consumption.
The maximum intensity supplied is of 200 mA in each channel.
In the PRIORITY channel, when joining the pin º 6 to the pin nº 8, the priority system is
activated as well as the security paging auxiliary relay. It is possible to transmit the priority
control to other power units through the pin nº 6 of the PRIORITY OUTPUT connector, always
depending on the position of the dipswitches 7 & 8 (see section 3. REAR VIEW, nº 9).
12) DIPSWITCH.
SHIELD - GND LINK. (dipswitches nº 1, 2, 3
& 4).
These 4 dipswitches allow removing the cable
shielding from the internal ground of the
equipment for each one of the RJ-45
connectors. Normally they are in ON position
(shielding and ground joined). To separate the
same, place the corresponding dipswitch in
OFF position.
PRI-PRO LINK (dipswitches nº 5 & 6).
These two dipswitches join internally the H audio signal and the C audio signal (when the input
is balanced) that are in the PRIORITY OUTPUT with the PROGRAM INPUT. Normally they are
in OFF position (separated audio signals). To join the same, place the corresponding dipswitch
in ON position.
PRIORITY CONTROL IN (dipswitch nº 7).
In OFF position, it disables the priority contact
of the RJ PRIORITY INPUT connector.
PRIORITY CONTROL OUT (dipswitch nº 8).
In OFF position, it disables the priority contact
of the RJ PRIORITY OUTPUT connector.
JPA (dipswitch nº 9).
Put OFF when the equipment includes the
oscillators.
Fig. 7
Fig. 8a
Fig. 8b

UP120M4 AMPLIFIER
UP120M4
18
4. CONNECTION WITH ATTENUATORS.

UP120M4 AMPLIFIER
UP120M4
19
5. BLOCK DIAGRAM

UP120M4 AMPLIFIER
UP120M4
20
6. TECHNICAL SPECIFICATIONS OF EACH SECTION
UP120M4
R.M.S. Ouput power 120W
I.H.F. Output power 175W
Total harmonic distortion less than 0.6% at 1 kHz
Frequency response 55 Hz at 18 kHz
Signal / Noise ratio 80dB
Inputs 1 program (0dB)
1 priority (0dB)
Inputs sensitivity 775mV (program & priority)
Loudspeakers line output 100V, 70V, 8 ohms
Controls Program and Priority volumes
Mains supply 230V ac
Battery supply 24V dc
Stand-by consumption, total 4
sections 56VA
Rated output consumption, total 4
sections 1400VA
Fan activation Continuous ventilation, with variation according to
the temperature speed
Dimensions (mm) 482 x 360 x 133 mm
Rack units 3 units
Weight 25.3 kg
Finishing Front panel in anodised black aluminium
Cover in black enamelled steel.

INSTALLATION WITHOUT SECURITYPAGING
INSTALACIÓN SIN SEGURIDAD DE AVISOS
4. CONNECTION WITH ATTENUATORS (pag. 18) / CONEXIONADO CON ATENUADORAS (pag. 18)
FIGURE 3a (pag. 14) / FIGURA 3a (pag. 5)
AV100
-
-
C
+
+
S
AV4
S
+
-
-
+
REGULATED
REGULATED
REGULATED
OUTPUT
OUTPUT
OUTPUT
C
S
-C
+
-
AV40 +
1 CHANNEL WITH PRIORITY
AND SECURITY PAGING
1 CANAL CON PRIORIDAD
Y SEGURIDAD DE AVISOS
AV4
S
+
-
-
+
REGULATED
REGULATED
OUTPUT
OUTPUT
AV100
-
-
C
+
+
S
C
S
-C
+
-
AV40 +
REMOVE
JUMPER
REMOVE
JUMPER
REMOVE
JUMPER
REGULATED
OUTPUT
12 3 7 128 9
65
10 114
6 CHANNELS WITH PRIORITY AND SECURITYPAGING
6 CANALES CON PRIORIDAD Y SEGURIDAD DE AVISOS
PAGING + PROG.1 AMPLIFIER
24V.d.c.
POWER SUPPLY UNIT
-
+
+ +++
-
-
--
++++
---
-
654
AV4P
REGULATED
REGULATED
OUTPUT
OUTPUT
OUT
24V 21 3
+
LINE 5
LINE 6
LINE 4
LINE 3
LINE 1
PRIORITY
24V.
LINE 2
AV40P
OUT 24V
++++++++
1
34 2
65
PROGRAM 2 AMPLIFIER
ADDENDA 1 20/12/2005
